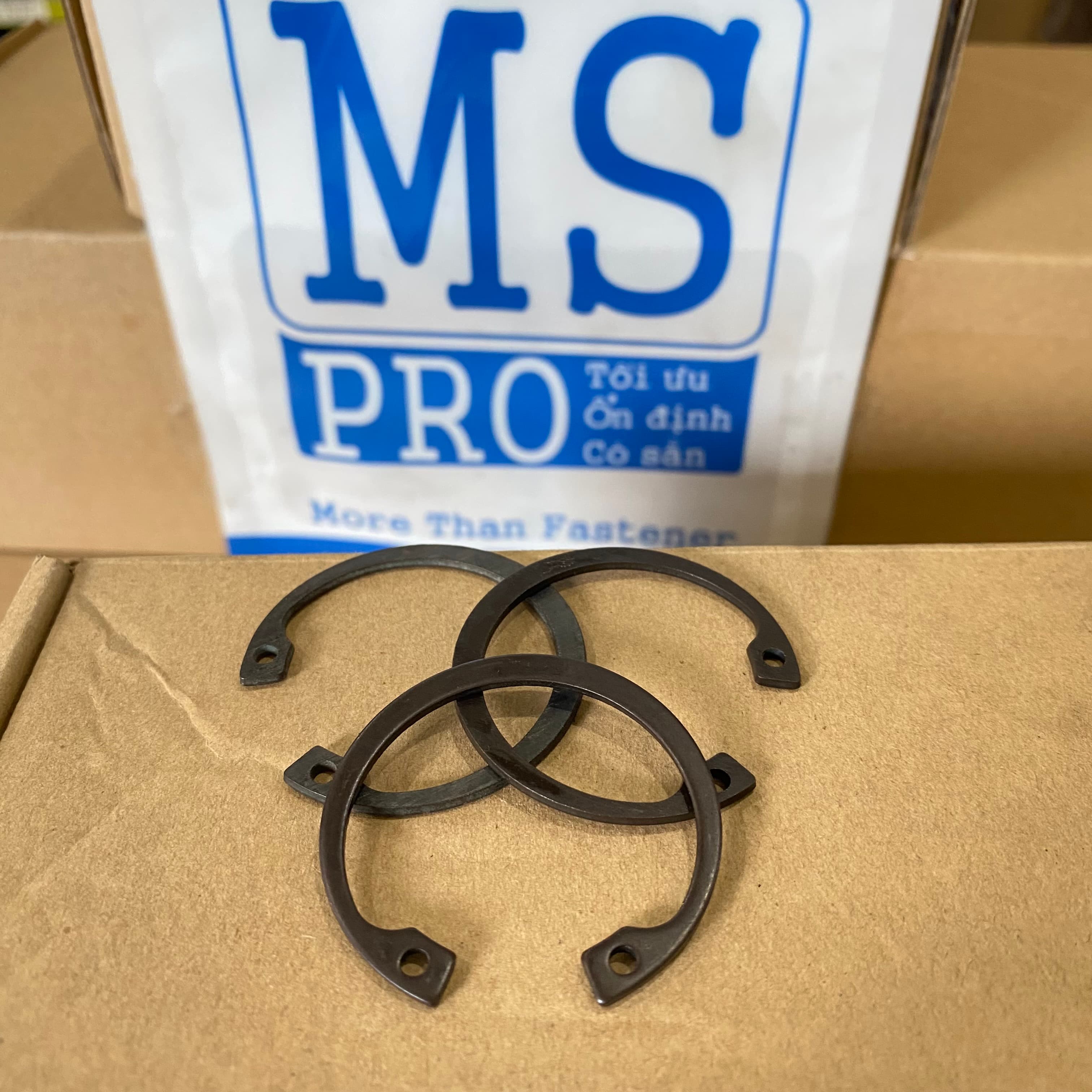

Phe Gài Lỗ Thép 65Mn DIN472 D37x1.5

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép 65Mn DIN472 D37x1.5

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép 65Mn DIN472 D37x1.5

Mục lục nội dung

1. 1. Tổng quan về Phe Gài Lỗ Thép 65Mn DIN472 D37x1.5
2. 2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. 3. Cấu tạo hình học phe lỗ xẻ rãnh và quy cách đàn hồi
4. 4. Ưu điểm vượt trội từ cốt thép lò xo 65Mn xử lý nhiệt nhuộm đen
5. 5. Khả năng chịu lực đẩy hướng trục và cơ chế tự bung kẹt ma sát
6. 6. Ứng dụng phổ biến trong định vị vòng bi, gối đỡ và cơ khí chế tạo
7. 7. Hướng dẫn quy trình thi công ép lắp ráp và sử dụng kìm mở phe chuẩn kỹ thuật
8. 8. Báo giá Phe Gài Lỗ DIN472 D37x1.5 sỉ tốt nhất tại Mecsu
9. 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

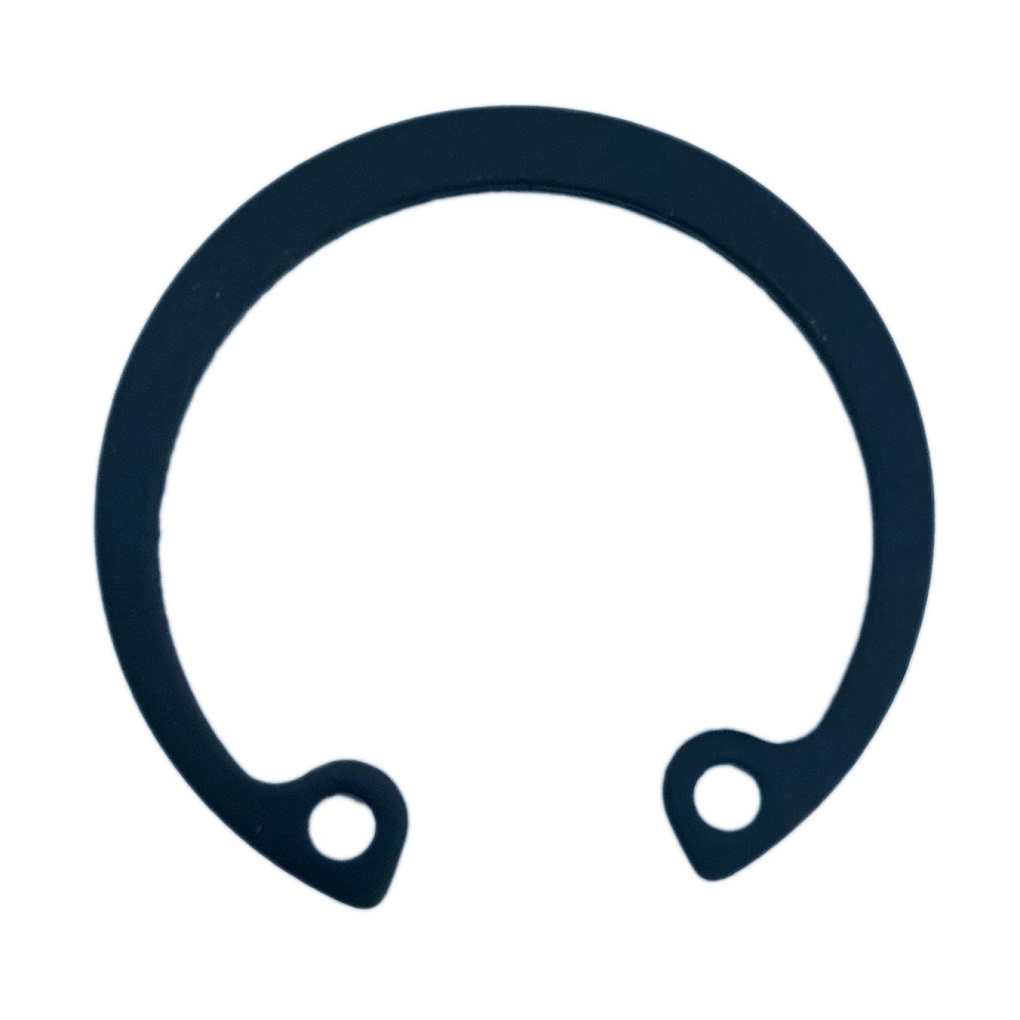

1. Tổng quan về Phe Gài Lỗ Thép 65Mn DIN472 D37x1.5

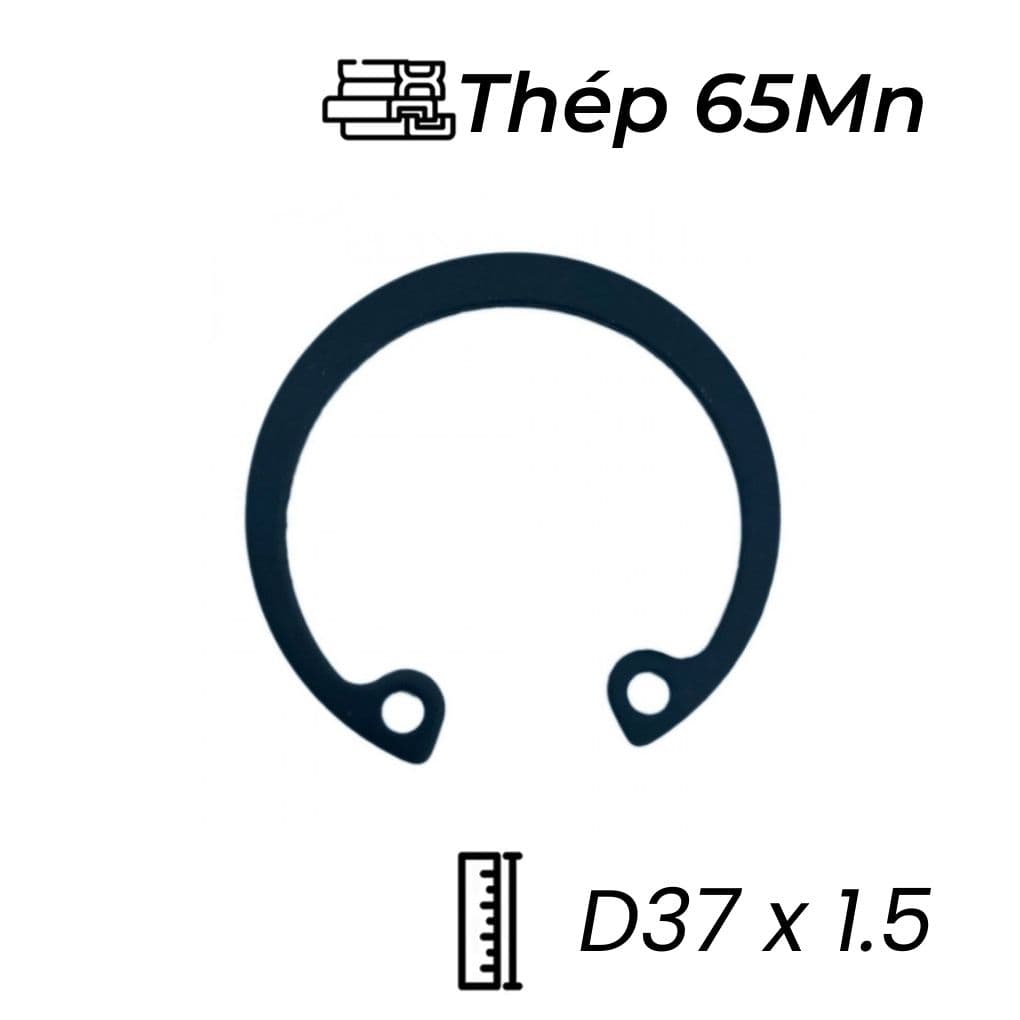

Phe Gài Lỗ Thép 65Mn DIN472 D37x1.5 (Retaining Rings for Bores / Internal Circlips DIN 472 D37x1.5mm) hay còn được gọi là vòng chặn lỗ, phe lỗ, vòng giữ vòng bi trong hốc, là chi tiết định vị cơ khí cao cấp chuyên dụng để chặn trục, giữ vòng bi hoặc các cụm chi tiết không bị dịch chuyển hướng trục bên trong lòng lỗ khoan.

Ý nghĩa ký hiệu kỹ thuật định danh DIN472 D37x1.5 Thép 65Mn:

• D37: Đường kính định danh của lỗ khoan tiêu chuẩn là 37 mm (đường kính ngoài thực tế của phe lúc chưa lắp sẽ lớn hơn 37mm để tạo lực bung).
• 1.5: Độ dày bản phe đạt đúng 1.5 mm, tương thích với các rãnh khoét tiêu chuẩn.
• DIN 472: Tiêu chuẩn quốc tế quy định cho dòng phe gài trong lỗ hở (Internal Circlips).
• Thép 65Mn: Mác thép lò xo chứa thành phần Mangan cao, tối ưu lực đàn hồi hướng tâm vượt trội so với thép carbon thường.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

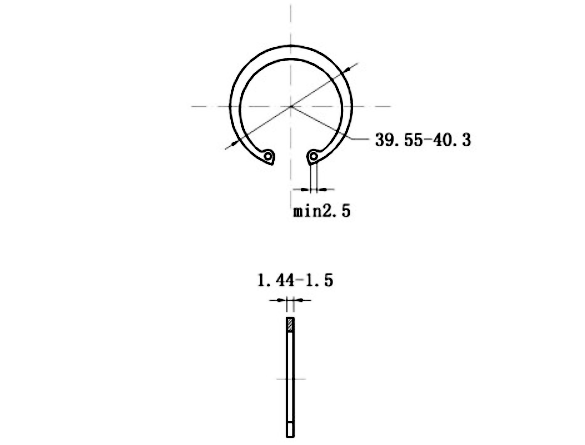

3. Cấu tạo hình học phe lỗ xẻ rãnh và quy cách đàn hồi

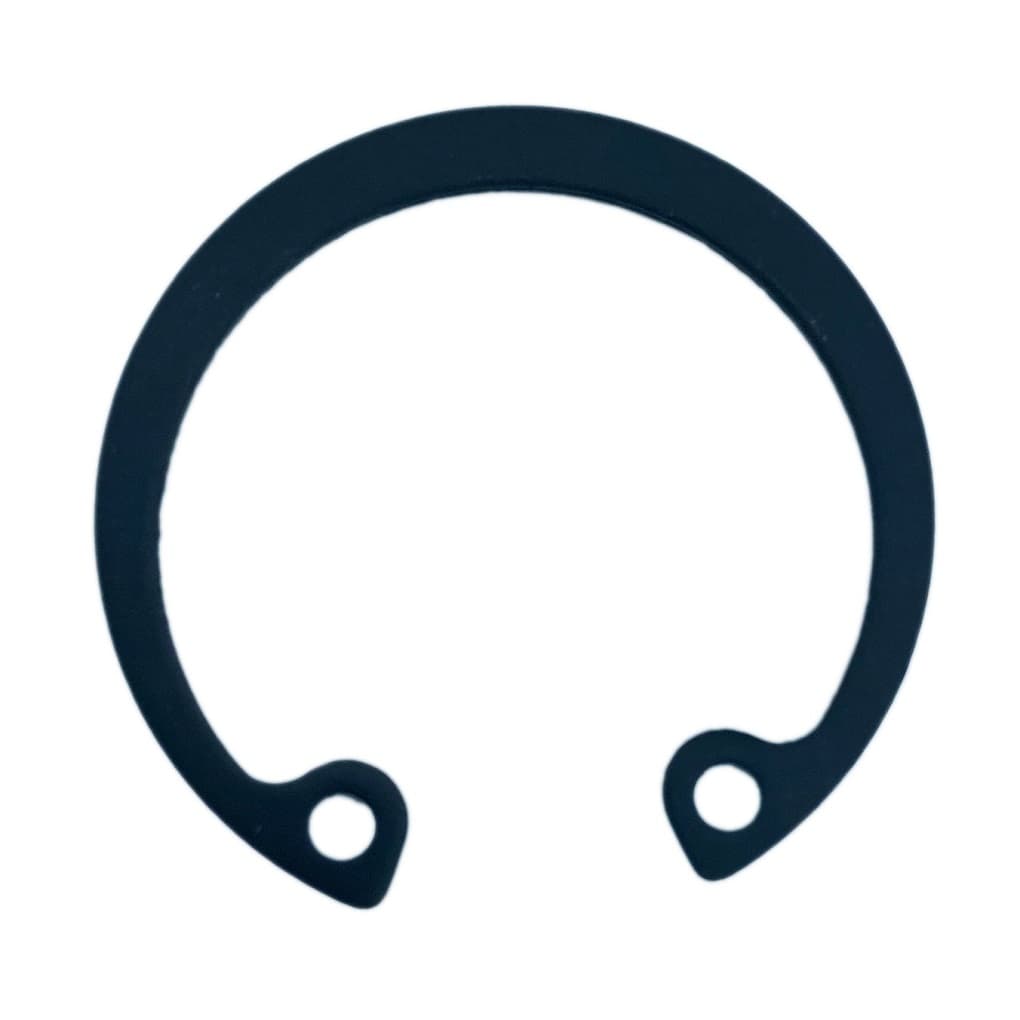

Cấu tạo của Phe Gài Lỗ D37x1.5 tuân thủ nguyên lý hình học đối xứng chịu tải trọng động:

• Kiểu dáng vòng hở lệch tâm thông minh: Độ rộng bản phe được thiết kế dày nhất ở phần lưng và thon dần về phía hai đầu mắt phe. Kết cấu hình học này giúp phân bổ ứng suất uốn đều khắp chu vi vòng tròn, đảm bảo phe bo tròn hoàn hảo khi co bóp mà không bị gãy gập cục bộ.
• Tích hợp hai lỗ mắt bóp tiện lợi: Hai đầu hở của phe được đục sẵn hai lỗ nhỏ có đường kính tiêu chuẩn, dùng để chèn mũi kìm mở phe trong (kìm bóp vô). Thiết kế này giúp kỹ sư thu hẹp đường kính ngoài phe xuống dưới mức 37mm một cách nhanh chóng khi luồn vào lòng lỗ.

4. Ưu điểm vượt trội từ cốt thép lò xo 65Mn xử lý nhiệt nhuộm đen

Sản phẩm mang lại hiệu năng định vị đáng tin cậy nhờ mác thép lò xo chất lượng cao:

• Giới hạn đàn hồi cao và chống mỏi dẻo dai: Phôi thép 65Mn sau tôi ram ram dầu giữ nguyên "bộ nhớ" định hình, cho phép phe co giãn hàng trăm lần mà không bị mất lực căng hướng tâm hoặc biến dạng chết.
• Độ cứng lõi lý tưởng chặn lực đẩy: Với độ cứng 47 - 54 HRC, vách phe 1.5mm chống chịu mài mòn mặt đầu xuất sắc, chống hiện tượng bị xén đứt hay móp méo khi cụm vòng bi dịch chuyển va đập ngang.
• Lớp phủ nhuộm đen bám dính dầu bảo vệ: Bề mặt Black Oxide giữ màng dầu chống rỉ bám dính tốt, ngăn chặn ăn mòn điểm hiệu quả trong môi trường độ ẩm nhà xưởng cao dải dài.

5. Khả năng chịu lực đẩy hướng trục và cơ chế tự bung kẹt ma sát

Ưu thế cốt lõi của phe gài DIN472 mã D37x1.5 là cơ chế tự khóa kẹt cơ học an toàn:

• Lực căng bung liên tục vào lòng rãnh: Khi được xỏ vào lòng lỗ 37mm và thả kìm, phe chủ động bung rộng ra dứt khoát để lọt khít vào rãnh tiện d3=38.9mm. Lực căng bung hướng tâm ép chặt viền phe vào đáy rãnh, tạo một vách chặn cơ học kiên cố chịu ứng suất đẩy dọc trục khỏe.
• Tối ưu hóa tiết diện phẳng mặt đầu: Độ dày 1.5mm phẳng nhẵn tuyệt đối tiếp xúc hoàn chỉnh với mặt đầu ca ngoài vòng bi, triệt tiêu khe hở rơ lắc dọc trục của cụm truyền động.

6. Ứng dụng phổ biến trong định vị vòng bi, gối đỡ và cơ khí chế tạo

Quy cách phe lỗ D37 dầy 1.5mm là vật tư phụ trợ kẹp chặt cốt lõi, hiện diện rộng rãi trong các cụm máy:

• Định vị ca ngoài vòng bi (Bạc đạn): Giữ cố định các mã vòng bi phổ thông có đường kính ngoài 37mm (như vòng bi 6003, 6301...) bên trong hốc gối đỡ, lốc máy.
• Chế tạo hộp số và hệ thống truyền động: Khóa chặn các cụm bánh răng, trục các-đăng, khớp nối động cơ trong các thiết bị cơ giới dải nhẹ và trung bình.
• Bảo dưỡng máy móc nhà xưởng, bơm công nghiệp: Giữ chặt cụm phớt chắn dầu, trục cánh bơm không bị xê dịch khỏi buồng áp lực dưới tần số rung lắc liên tục.

7. Hướng dẫn quy trình thi công ép lắp ráp và sử dụng kìm mở phe chuẩn kỹ thuật

Để mối liên kết định vị an toàn và không làm giảm lực đàn hồi của phe, kỹ sư cần thao tác đúng kỹ thuật:

1. Gia công rãnh lỗ đạt chuẩn dung sai: Đảm bảo rãnh khoét trong lỗ 37mm phải đạt đường kính đúng 38.9mm, lòng rãnh sạch bavia bẩn. Nếu khoét rãnh quá nông, phe không bung hết cỡ sẽ dễ bị văng ra khi chịu tải dọc trục.
2. Sử dụng kìm mở phe trong chuẩn size: Đặt hai mũi kìm vào hai lỗ mắt phe, bóp nhẹ tay để thu nhỏ đường kính vừa đủ lọt qua lòng lỗ 37mm. Tuyệt đối không bóp kìm quá mạnh dứt khoát làm hai đầu mắt đè sát nhau gây quá giới hạn đàn hồi, làm giảm lực bung tự nhiên của phe.
3. Kiểm tra độ sập rãnh sau khi lắp: Khi đưa phe đến vị trí rãnh, thả tay kìm để phe tự sập xoáy vào rãnh. Dùng tuốc nơ vít gõ nhẹ hoặc xoay thử vòng phe; nếu phe xoay nhẹ trong rãnh và ôm khít đều nghĩa là bản phe 1.5mm đã vào khớp an toàn hoàn toàn.

8. Báo giá Phe Gài Lỗ DIN472 D37x1.5 sỉ tốt nhất tại Mecsu

Giá bán Phe Gài Lỗ Thép 65Mn DIN472 D37x1.5 tại Mecsu: 2.061đ/ Cái (Đã có VAT)

• Chính sách chiết khấu thương mại bậc thang lũy tiến siêu hấp dẫn dành riêng cho các xưởng chế tạo máy tự động hóa, tổ đội sửa chữa xe cơ giới, nhà máy lắp ráp thiết bị điện cơ và các đại lý phân phối vật tư kim khí phụ trợ công nghiệp trên toàn quốc.

Nhấn xem thêm Phe Gài Lỗ Thép khác tại đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Toàn bộ danh mục vòng chặn phe gài hệ mét (DIN472/DIN471) phân phối bởi hệ thống tổng kho Mecsu đều đáp ứng quy trình kiểm tra cơ tính và sai số kích thước khắt khe bằng thiết bị dưỡng kiểm đo chuyên dụng, có chứng nhận nguồn gốc xuất xứ CO/CQ rõ ràng minh bạch, đạt tiêu chuẩn chất lượng ISO 9001:2015 quốc tế.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu

TỔNG KHO VẬT TƯ CÔNG NGHIỆP MECSU

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: [email protected]

Trang web: mecsu.vn
