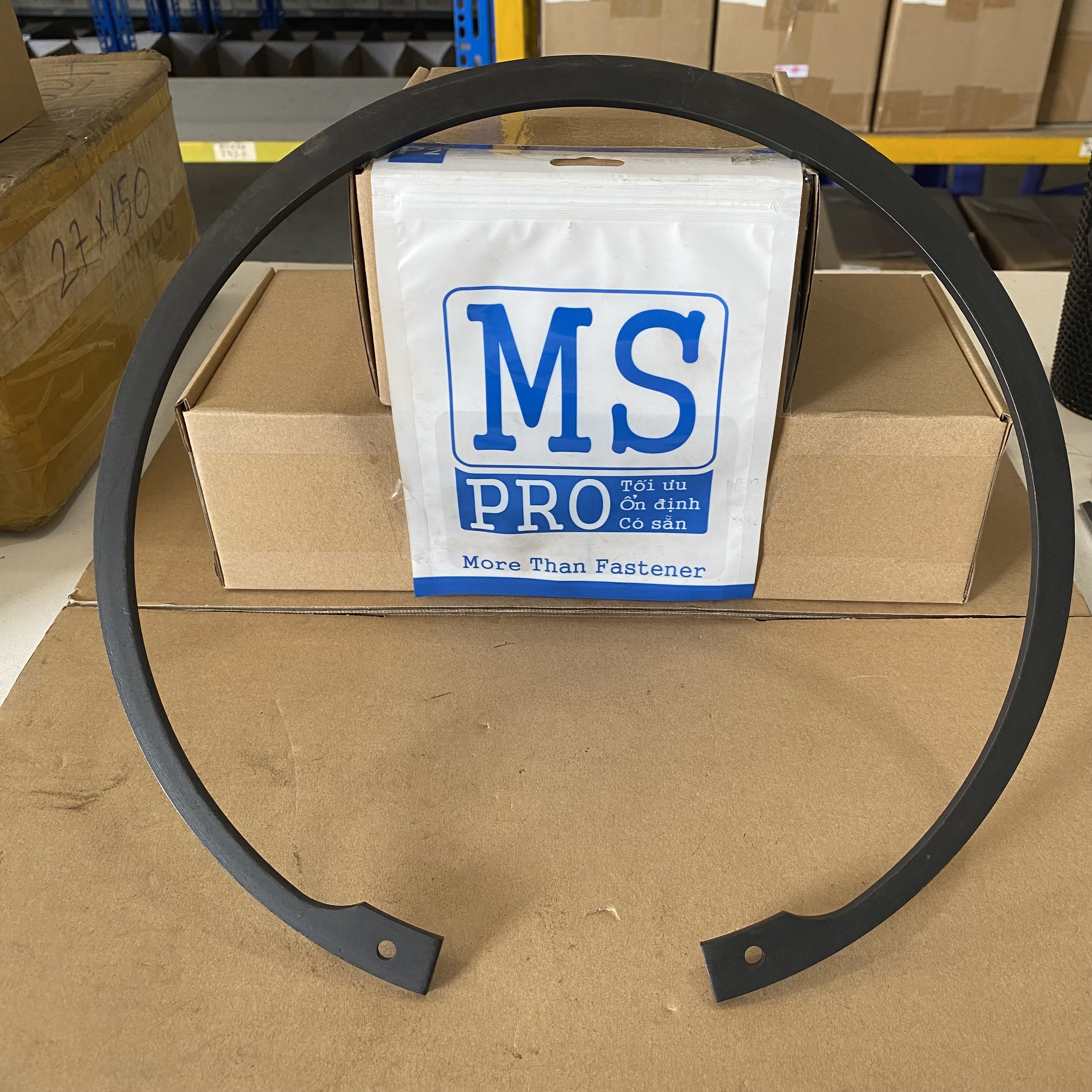

Phe Gài Lỗ Thép 65Mn DIN472 D290x5.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép 65Mn DIN 472 D290x5.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép 65Mn DIN 472 D290x5.0

Mục lục nội dung

1. 1. Tổng quan về Phe gài lỗ DIN 472 (Internal Retaining Ring)
2. 2. Bảng thông số kỹ thuật tiêu chuẩn DIN 472 D290
3. 3. Đặc tính vật liệu thép đàn hồi 65Mn và xử lý bề mặt
4. 4. Quy trình lắp đặt và dung sai gia công rãnh tiêu chuẩn
5. 5. Ứng dụng trong các thiết bị cơ khí hạng nặng
6. 6. Ưu thế kỹ thuật của dòng phe gài lỗ chịu lực cao
7. 7. Chính sách cung ứng và Báo giá vật tư dự án Mecsu
8. 8. Giải đáp 05 vấn đề kỹ thuật trọng yếu (FAQ)
9. 9. Hồ sơ chứng chỉ chất lượng CO/CQ & ISO 9001:2015
10. 10. Liên hệ phòng kỹ thuật và tư vấn giải pháp

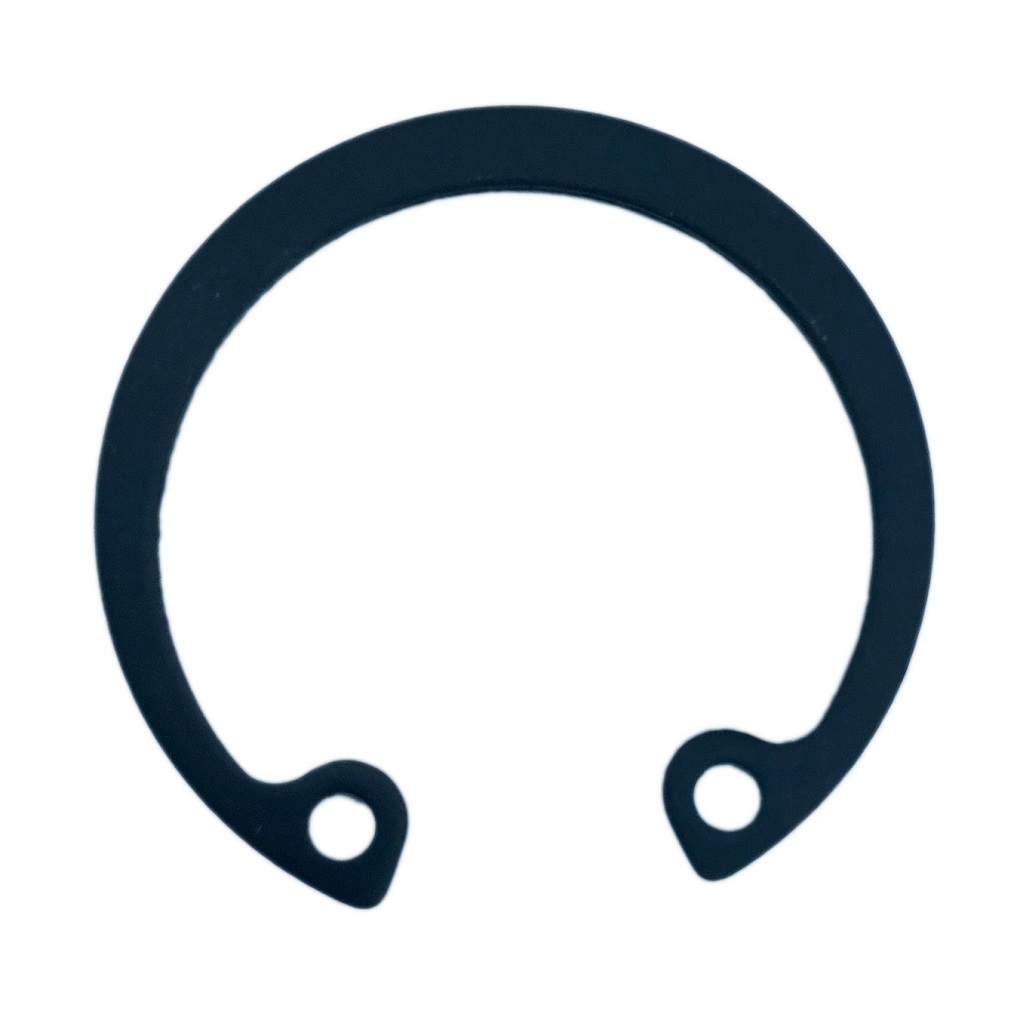

1. Tổng quan về Phe gài lỗ DIN 472 (Internal Retaining Ring)

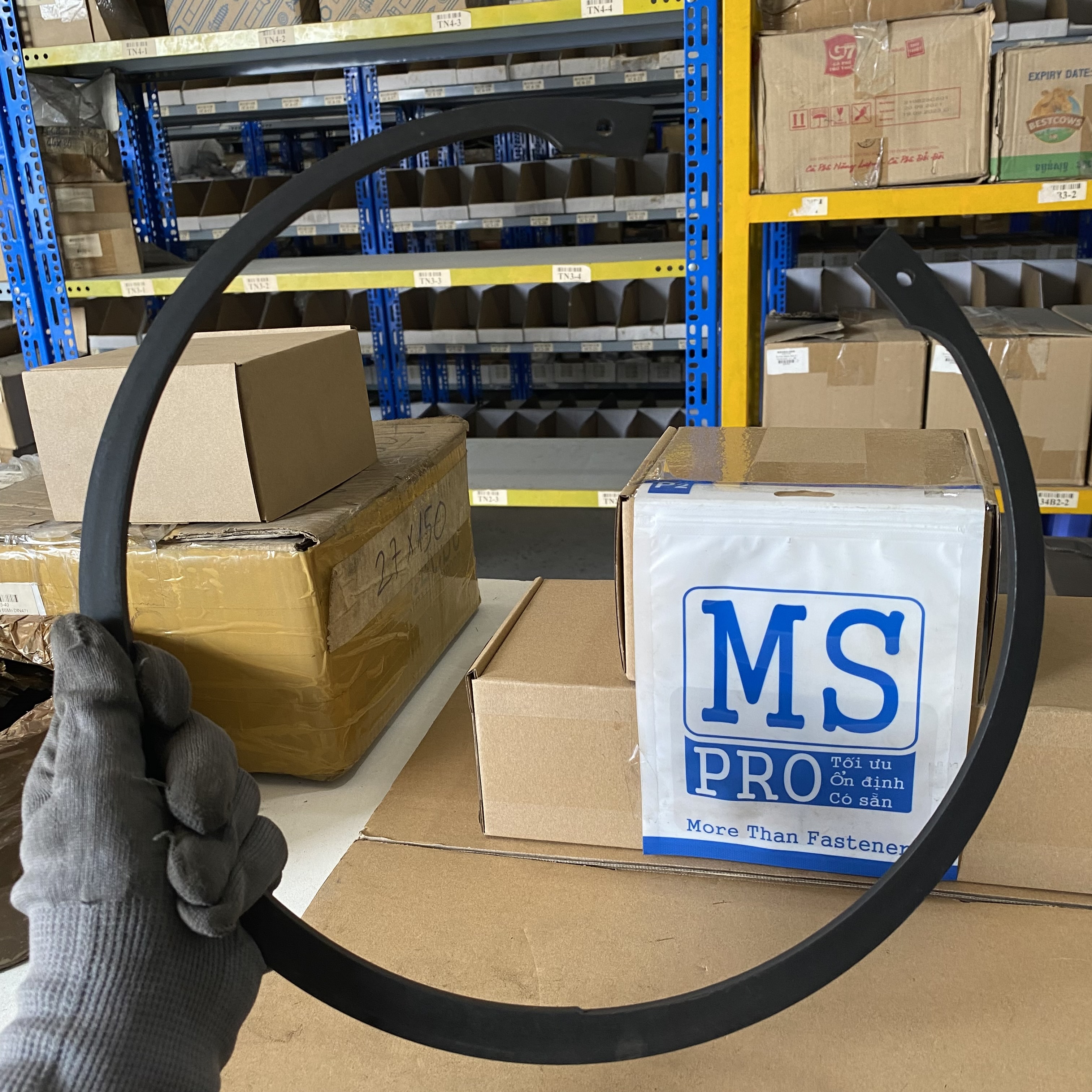

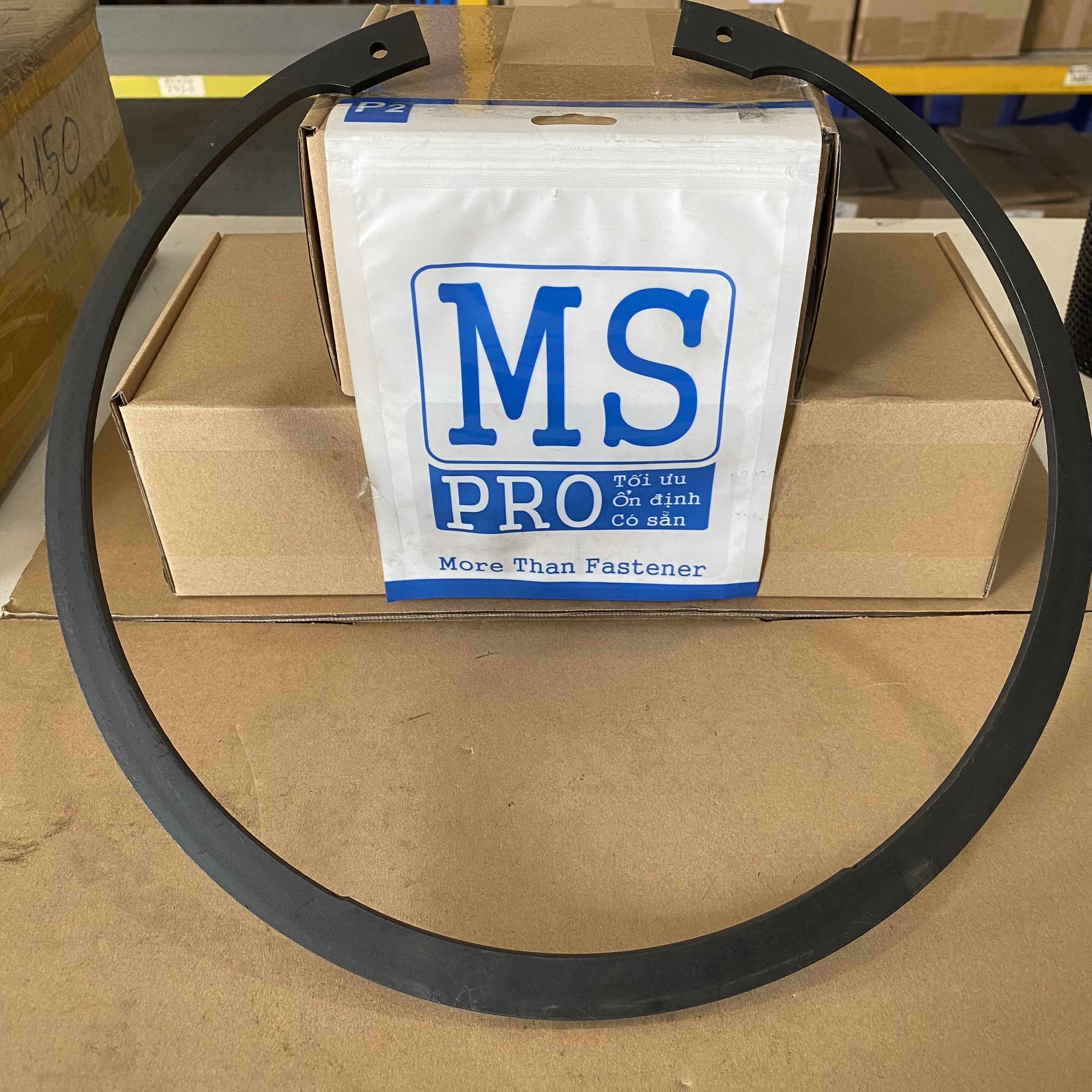

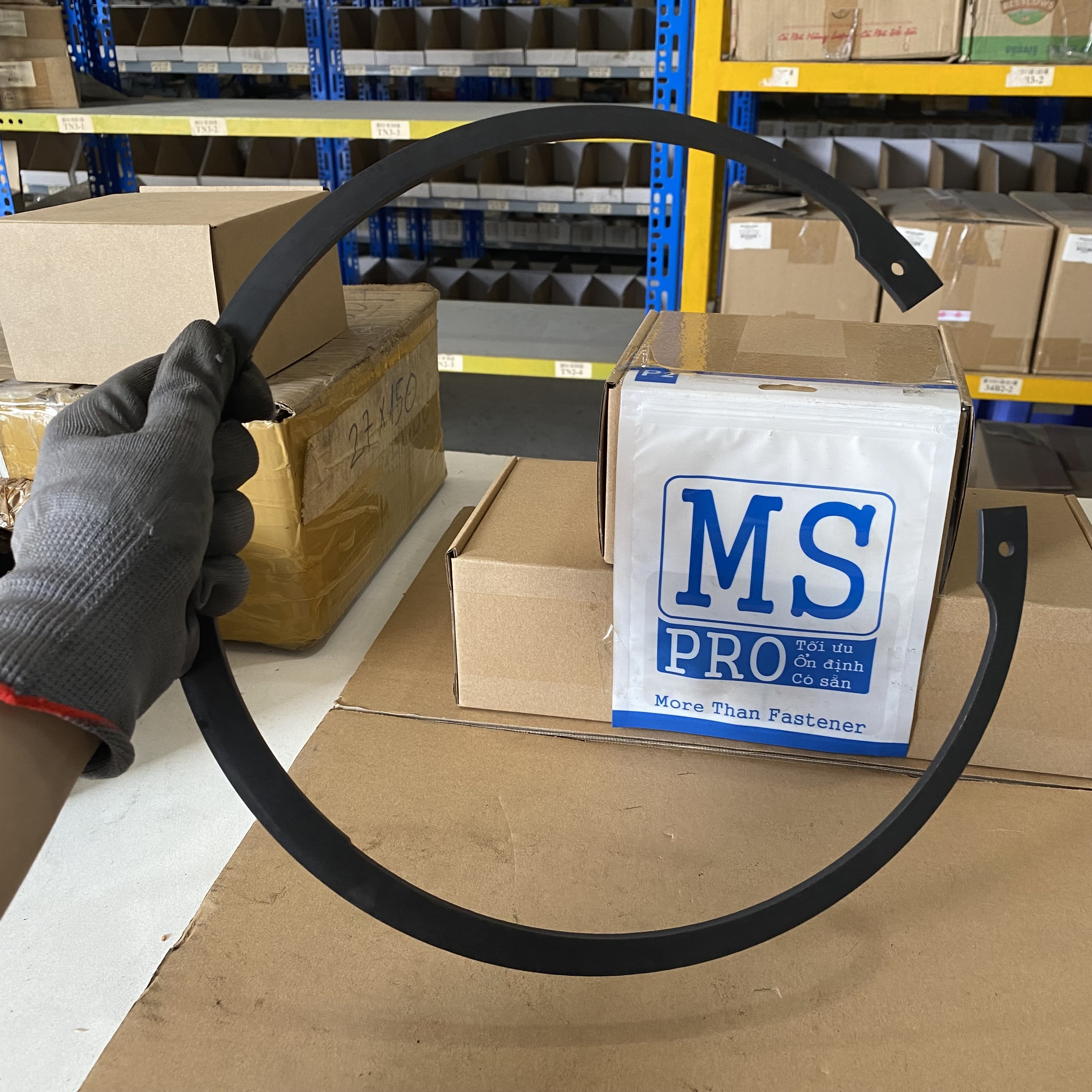

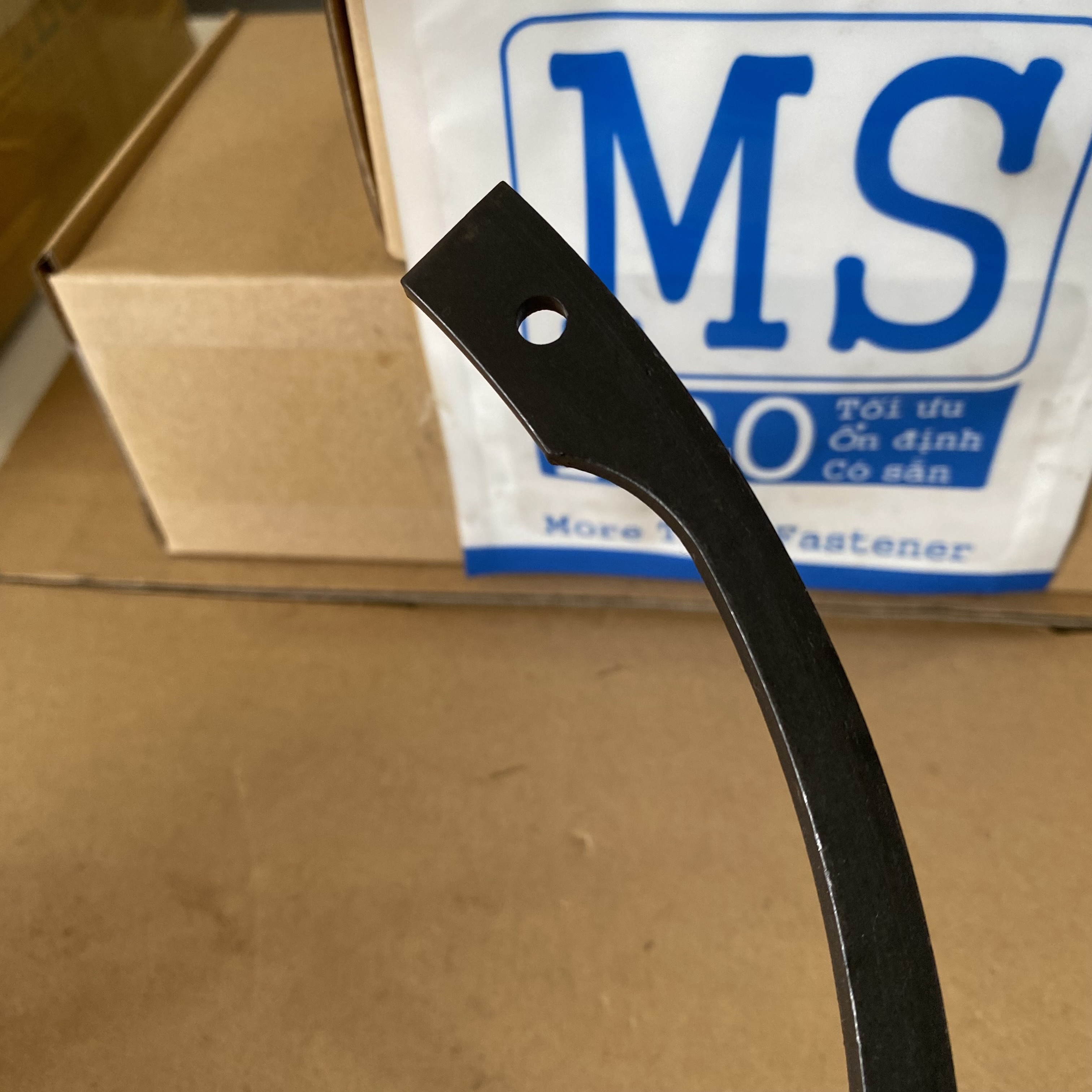

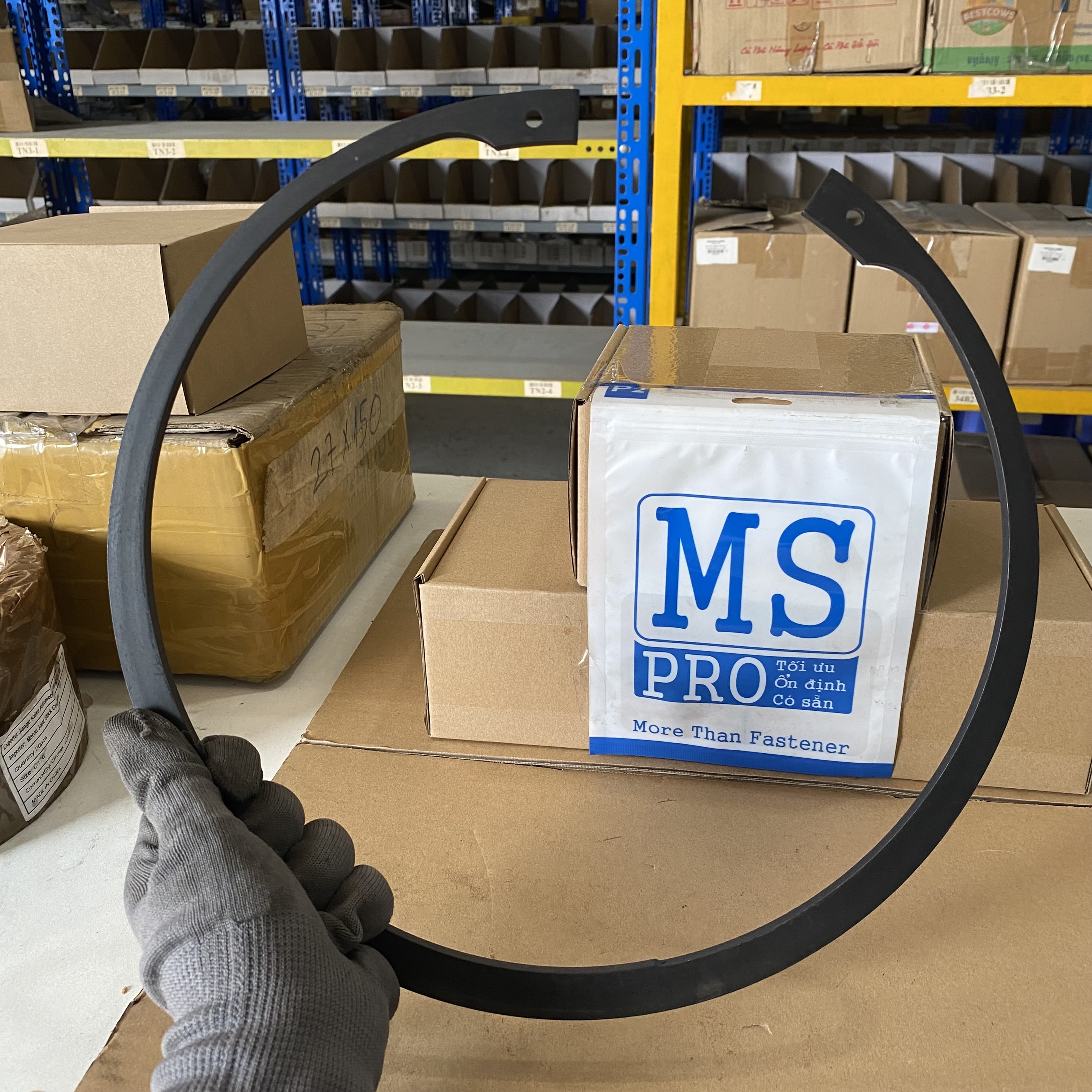

Phe gài lỗ D290 là linh kiện hãm đàn hồi sản xuất theo tiêu chuẩn DIN 472, chuyên dụng cho các lỗ trụ có đường kính danh nghĩa 290mm. Với độ dày thiết kế 5.0mm, sản phẩm tạo ra vai chặn cơ khí vững chắc bên trong rãnh lỗ, giúp cố định các chi tiết như vòng bi, bánh răng khỏi chuyển động dọc trục.

Sản phẩm được chế tạo từ thép Manganese 65Mn nhiệt luyện, đảm bảo khả năng hồi vị và chịu tải trọng đẩy lớn trong các điều kiện vận hành khắc nghiệt.

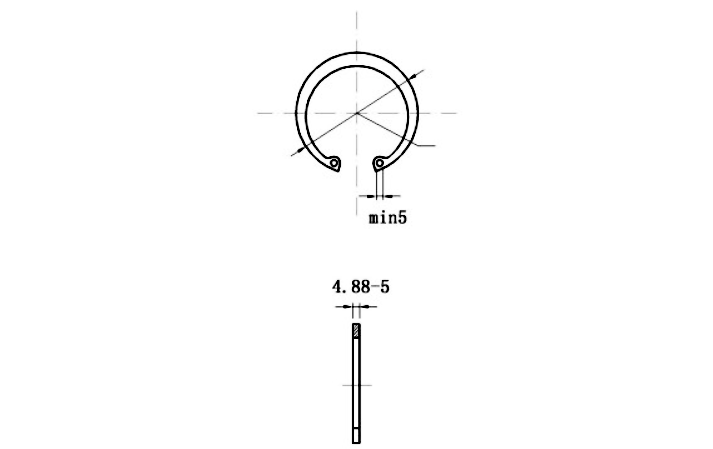

2. Bảng thông số kỹ thuật tiêu chuẩn DIN 472 D290

3. Đặc tính vật liệu thép đàn hồi 65Mn và xử lý bề mặt

Để đáp ứng yêu cầu về lực căng và độ bền cơ học, sản phẩm được sản xuất từ vật liệu chuyên dụng:

• Mác thép 65Mn: Là dòng thép Manganese cao có tính năng thấm tôi tốt, đạt độ cứng từ 44 đến 51 HRC sau khi nhiệt luyện.
• Đặc tính đàn hồi: Khả năng chịu biến dạng nén cao mà không gây biến dạng dư, đảm bảo phe luôn ép sát vào đáy rãnh d2 sau khi lắp đặt.
• Xử lý bề mặt: Phương pháp nhuộm đen (Black Oxide) kết hợp lớp phủ dầu bảo quản giúp ngăn chặn oxy hóa bề mặt trong môi trường lưu kho và vận hành có dầu.

4. Quy trình lắp đặt và dung sai gia công rãnh tiêu chuẩn

1. Yêu cầu dụng cụ: Sử dụng kìm phe trong chuyên dụng (Internal Circlip Pliers) có dải làm việc phù hợp với đường kính 290mm và đầu mũi kìm chuẩn 5.0mm.
2. Gia công rãnh: Rãnh lắp phe phải được gia công chính xác theo đường kính d2 (298.0mm) với độ nhám bề mặt đảm bảo để phe bám chặt vào thành rãnh.
3. Kiểm tra lắp đặt: Sau khi nhả kìm, cần kiểm tra đảm bảo phe đã bung toàn bộ biên dạng vào rãnh. Phe phải có khả năng xoay nhẹ trong rãnh nhưng không được có độ rơ dọc trục vượt quá mức cho phép.

5. Ứng dụng trong các thiết bị cơ khí hạng nặng

Với kích thước và khả năng chịu tải vượt trội, phe gài D290 là linh kiện không thể thiếu trong:

• Hộp số công nghiệp: Cố định các cụm vòng bi đũa kích thước lớn trong máy nghiền, máy cán thép.
• Hệ thống thủy lực: Chặn piston và các bộ phận truyền động trong xi lanh thủy lực áp suất cao.
• Năng lượng tái tạo: Ứng dụng trong các tổ hợp truyền động của tuabin gió công suất lớn.
• Ngành hàng hải: Lắp đặt trong các cụm trục chân vịt và thiết bị tời kéo tàu thủy.

6. Ưu thế kỹ thuật của dòng phe gài lỗ chịu lực cao

Ưu điểm kỹ thuật

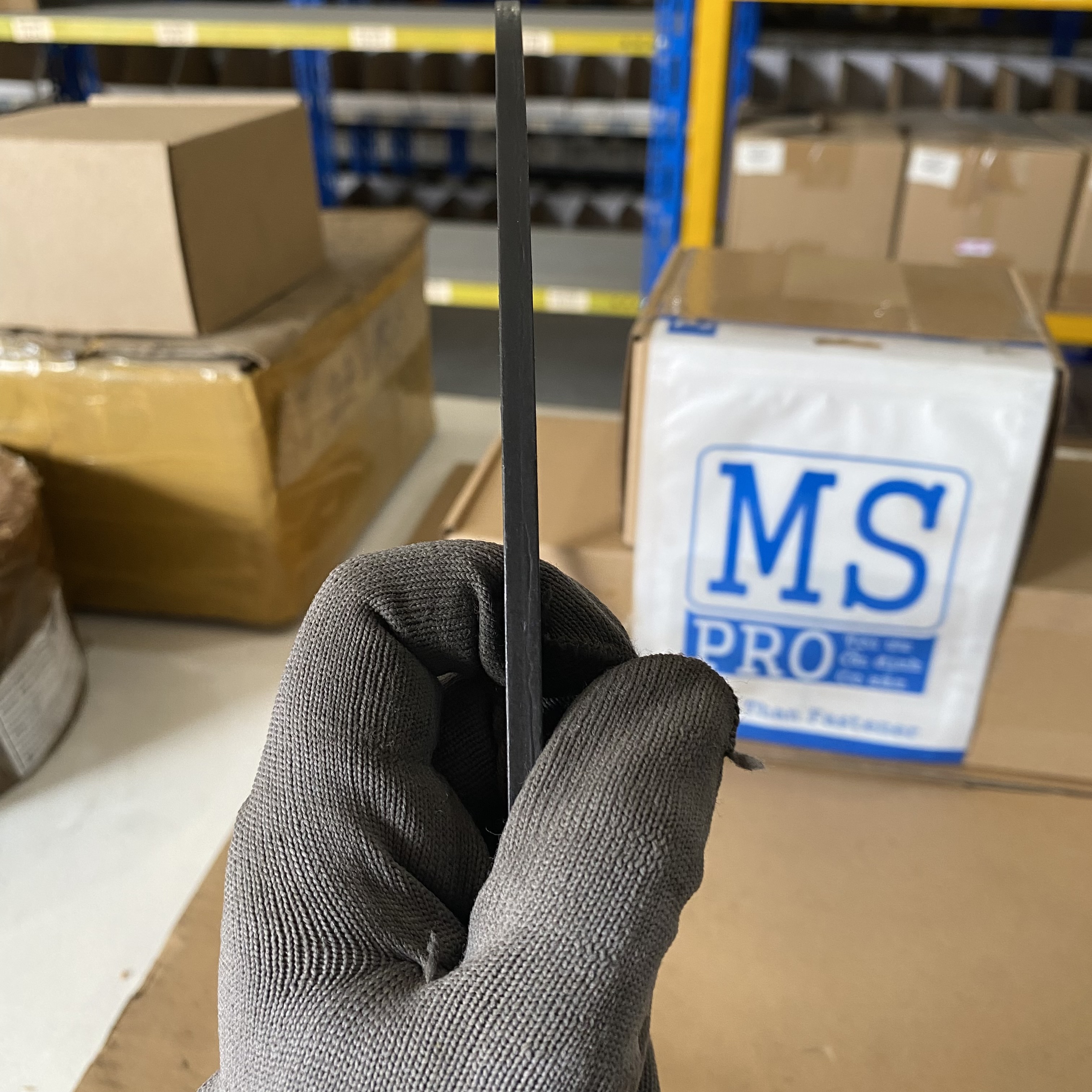

• Khả năng chịu tải trọng đẩy dọc trục (Axial load) cực cao nhờ độ dày 5mm.
• Tiêu chuẩn DIN 472 đảm bảo tính lắp lẫn hoàn hảo trong bảo trì máy móc nhập khẩu từ châu Âu.
• Thiết kế bản phe rộng giúp phân phối lực ép đồng đều lên bề mặt rãnh.

Lưu ý vận hành

• Không tái sử dụng phe đã bị biến dạng vượt quá giới hạn đàn hồi sau khi tháo.
• Trong môi trường hóa chất ăn mòn mạnh, cần xem xét nâng cấp lên vật liệu thép không gỉ (Inox).

7. Chính sách cung ứng và Báo giá vật tư dự án Mecsu

• Kiểm soát chất lượng: 100% sản phẩm được kiểm tra kích thước và độ cứng trước khi nhập kho.
• Giá sỉ dự án: Chính sách chiết khấu linh hoạt cho các đơn vị chế tạo máy và nhà máy bảo trì.
• Lưu kho chiến lược: Sẵn hàng các kích thước lớn từ D200 đến D400 phục vụ xử lý sự cố khẩn cấp.

Xem ngay các mã Phe Gài Lỗ Thép khác tại đây !

8. Giải đáp 05 vấn đề kỹ thuật trọng yếu (FAQ)

1. Thông số kỹ thuật của sản phẩm có đảm bảo độ chính xác tuyệt đối không?
Mọi dữ liệu (d1, d2, d3, s) được trích xuất trực tiếp từ bảng tiêu chuẩn DIN 472 (Retaining rings for bores). Hệ thống quản lý ISO 9001:2015 của Mecsu đảm bảo sự đồng nhất giữa tài liệu công bố và thực tế sản phẩm.

2. Tại sao đường kính ngoài d3 lại lớn hơn đường kính lỗ d1?
Đường kính tự do d3 (305mm) lớn hơn lỗ danh nghĩa (290mm) để tạo ra lực nén hướng tâm khi lắp đặt. Lực này giúp phe bung mạnh và bám chặt vào đáy rãnh d2.

3. Có thể dùng kìm phe thông thường cho size D290 không?
Không. Với kích thước lớn và lực đàn hồi mạnh của thép 65Mn, bắt buộc sử dụng kìm phe trong loại Heavy-Duty chuyên dụng để đảm bảo an toàn cho kỹ thuật viên.

4. Độ cứng 44-51 HRC có ý nghĩa gì đối với phe gài?
Đây là dải độ cứng tối ưu giúp phe không bị biến dạng khi chịu tải dọc trục nhưng vẫn giữ được độ dẻo dai, không bị gãy giòn khi bóp kìm lắp đặt.

5. Làm thế nào để nhận biết phe đã lắp đặt đúng tiêu chuẩn?
Sau khi nhả kìm, phe phải nằm sâu hoàn toàn trong rãnh d2. Kỹ thuật viên có thể sử dụng thước đo hoặc xoay nhẹ phe để xác nhận phe đã khớp hoàn toàn vào rãnh.

9. Hồ sơ chứng chỉ chất lượng & Thông tin liên hệ Mecsu

Sản phẩm đi kèm bộ hồ sơ pháp lý và kỹ thuật đầy đủ đáp ứng tiêu chuẩn nghiệm thu dự án:

Chứng chỉ quản lý chất lượng ISO 9001:2015

Hình ảnh: Chứng nhận ISO 9001:2015 chứng thực quy trình vận hành chuyên nghiệp
