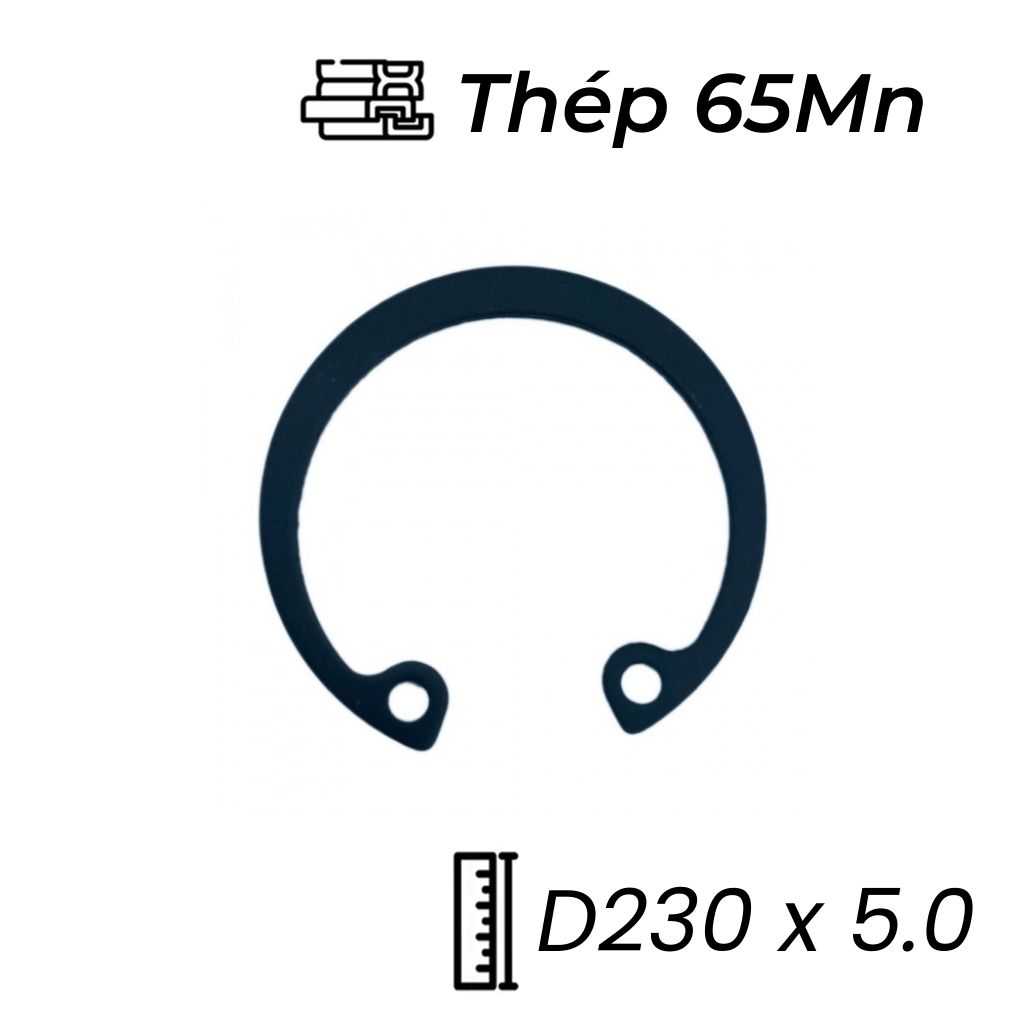

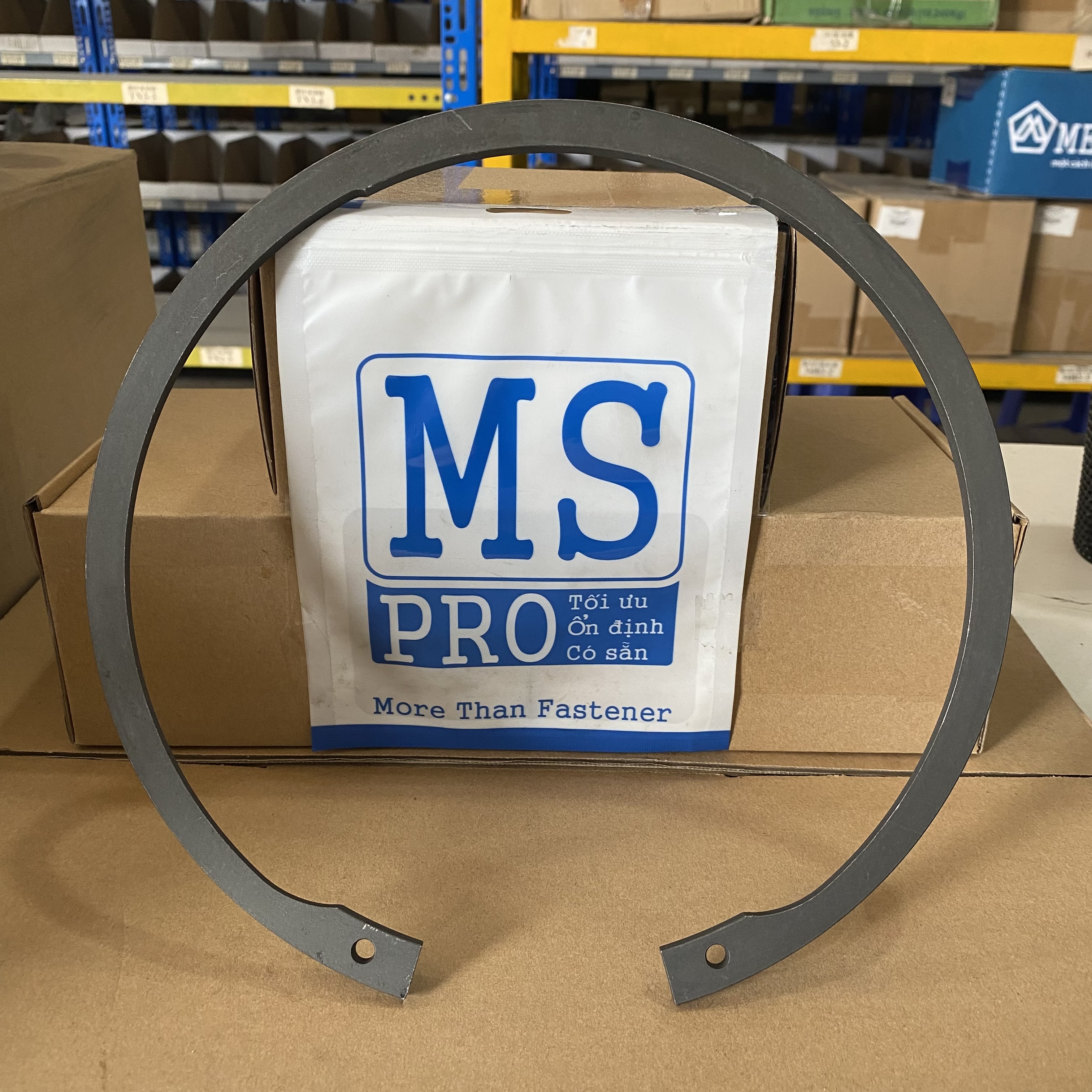

Phe Gài Lỗ Thép 65Mn DIN472 D230x5.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép 65Mn DIN472 D230x5.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép Đàn Hồi 65Mn D230x5.0 (DIN 472)

Mục lục nội dung

1. 1. Tổng quan về phe gài lỗ thép 65Mn DIN472 D230x5.0
2. 2. Bảng thông số kỹ thuật tiêu chuẩn DIN 472
3. 3. Cấu tạo, đặc tính và cơ tính chịu lực đàn hồi của mác thép 65Mn
4. 4. Ưu điểm vượt trội của phe gài lỗ thép 65Mn
5. 5. Hướng dẫn lắp đặt và tháo gỡ phe gài lỗ đúng kỹ thuật
6. 6. Ứng dụng phổ biến trong chế tạo máy và công nghiệp nặng
7. 7. Phương pháp bảo quản và lưu kho chuẩn công nghiệp
8. 8. Báo giá sản phẩm phe gài lỗ thép D230x5.0
9. 9. Hồ sơ chất lượng: ISO 9001:2015 & Chứng nhận CO/CQ
10. 10. Thông tin liên hệ Mecsu

1. Tổng quan về phe gài lỗ thép 65Mn DIN472 D230x5.0

Phe gài lỗ thép 65Mn DIN472 D230x5.0 (hay còn được gọi là vòng chặn lỗ trong, phe gài trong hoặc Internal Retaining Ring for Bores J230) là chi tiết cơ khí lắp xiết phụ trợ chuyên dụng định vị và truyền tải lực lớn dọc trục trong các hệ thống truyền động cơ khí nặng. Sản phẩm được thiết kế và sản xuất nghiêm ngặt theo tiêu chuẩn công nghiệp Đức DIN 472 (hoặc tiêu chuẩn tương thích quốc tế ISO), chuyên dụng cho các đường lỗ khoan cơ khí có đường kính danh nghĩa danh định là d1 = 230 mm.

2. Bảng thông số kỹ thuật tiêu chuẩn DIN 472

3. Cấu tạo, đặc tính và cơ tính chịu lực đàn hồi của mác thép 65Mn

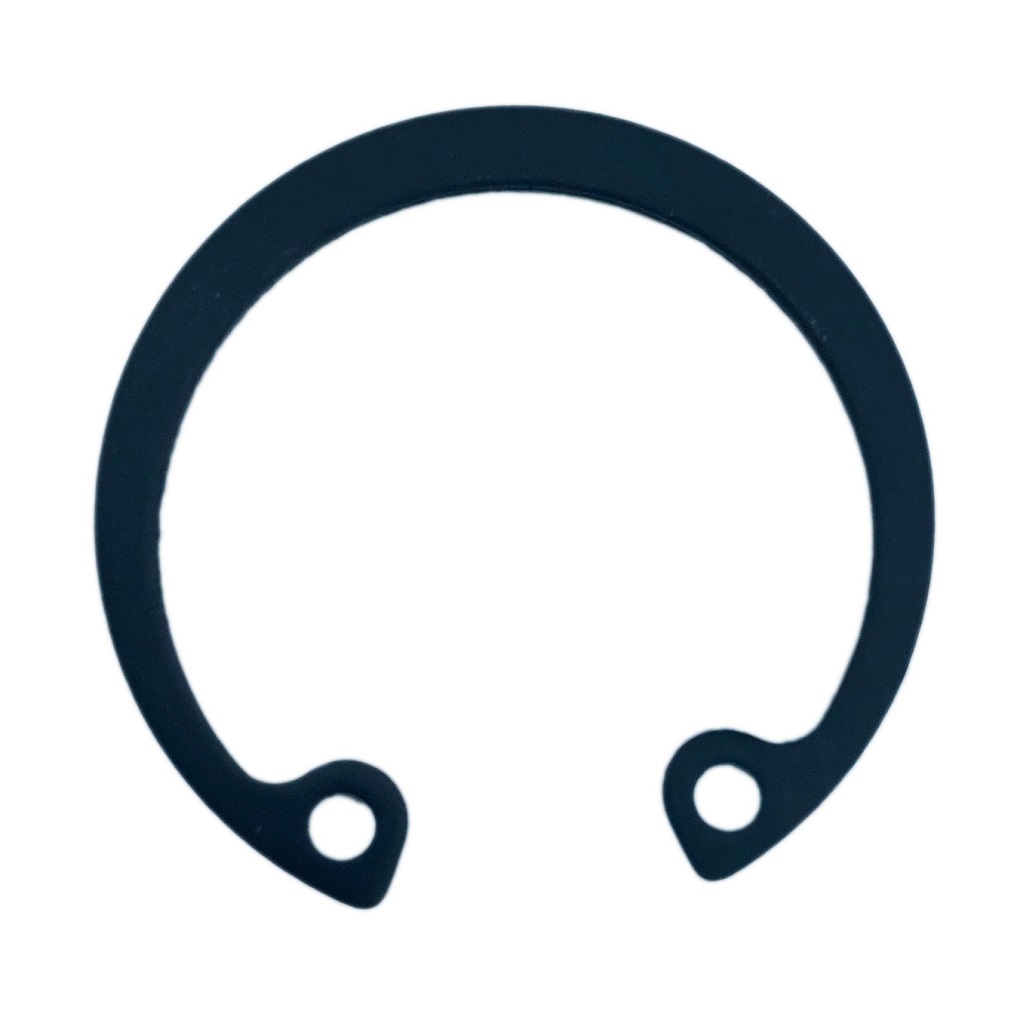

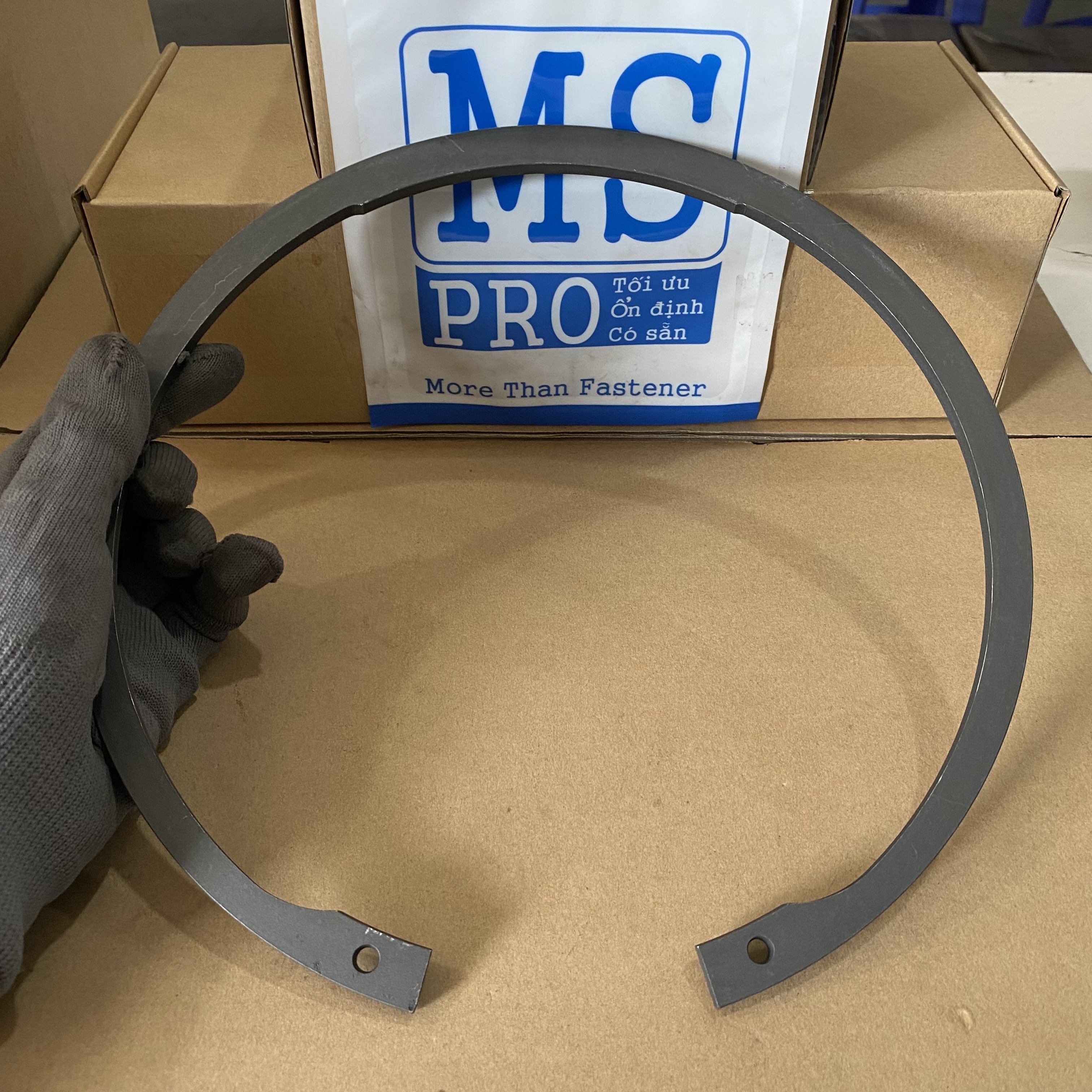

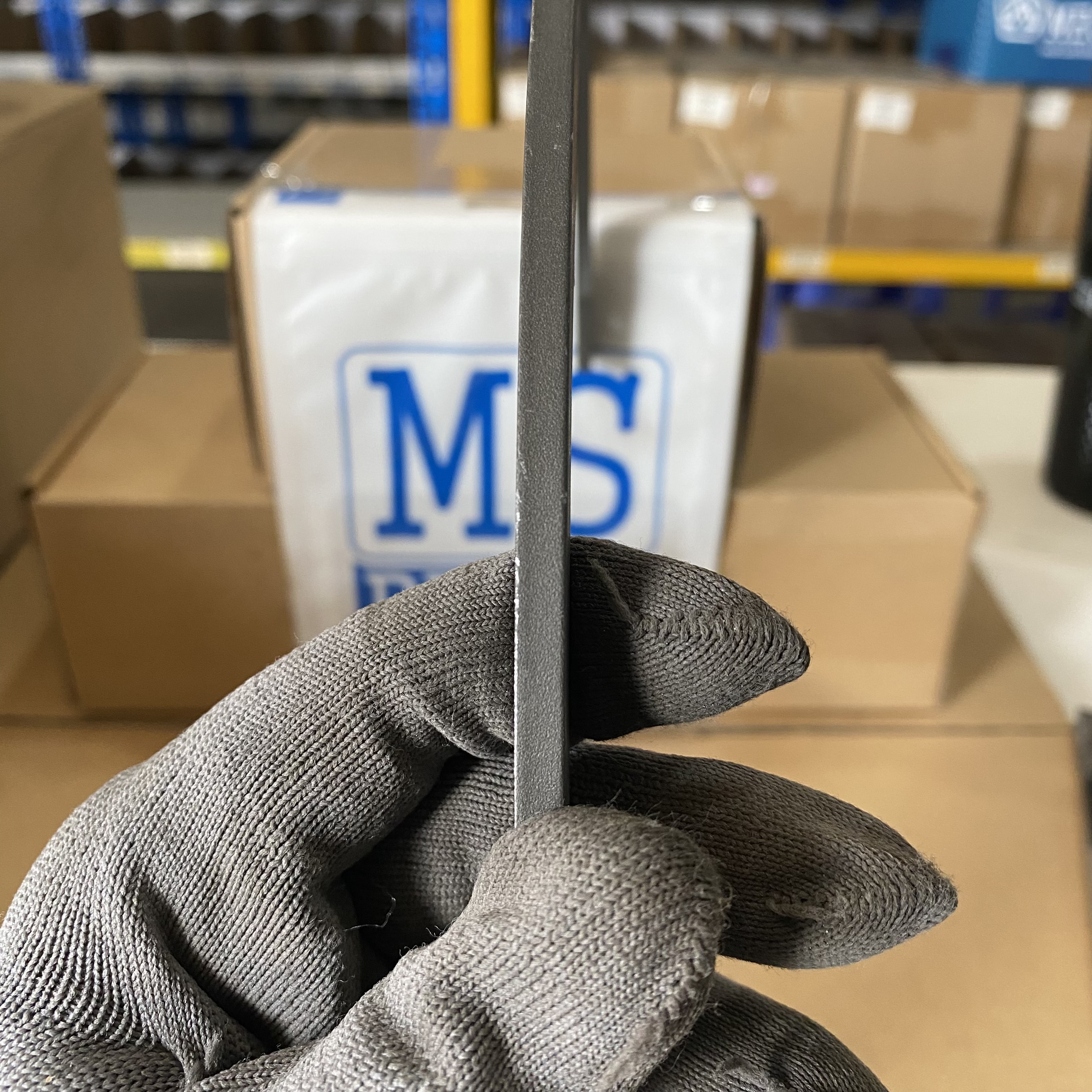

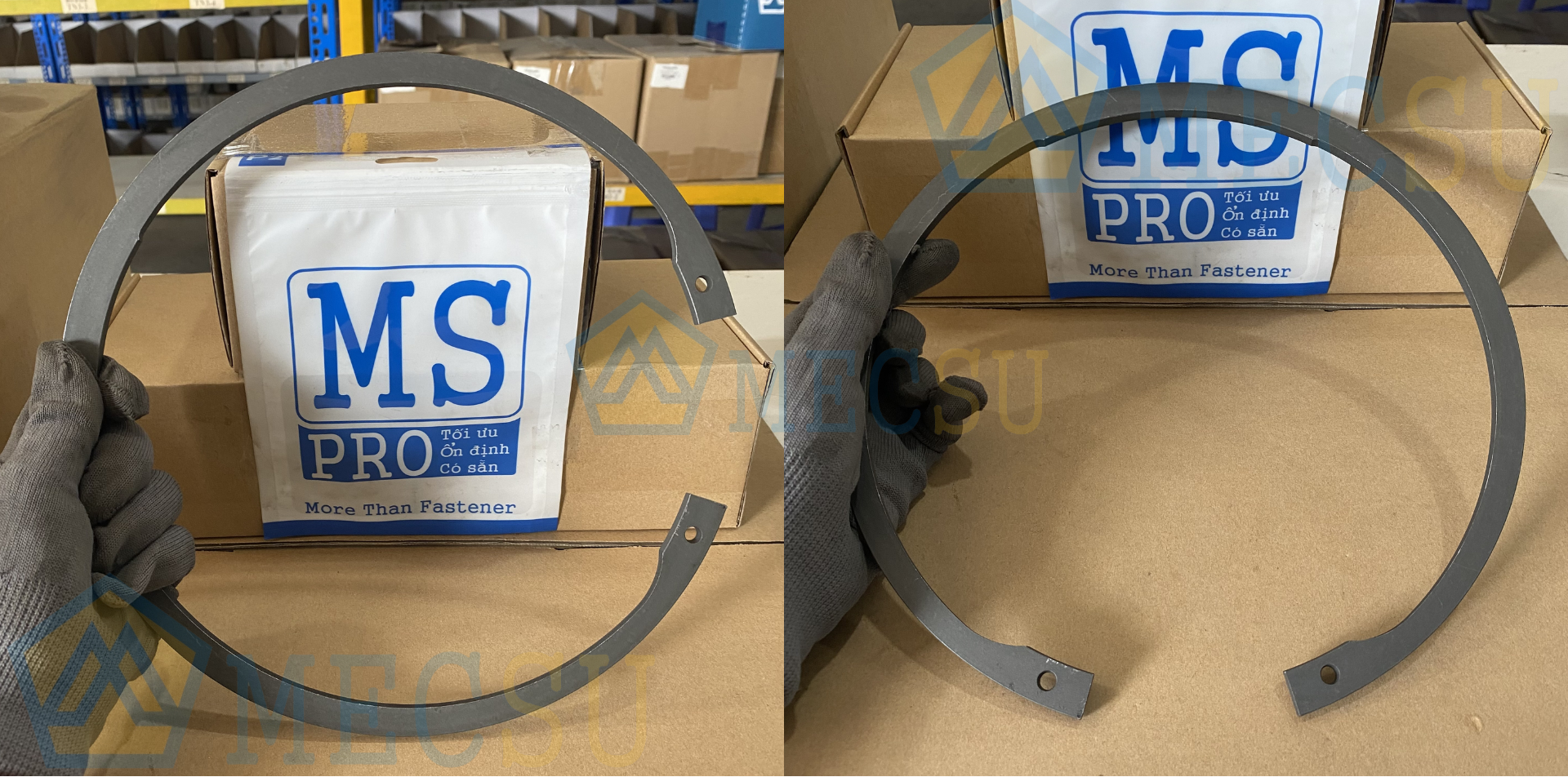

Phe gài lỗ DIN472 D230x5.0 được cấu tạo từ một vòng kim loại dạng hở, có hai lỗ nhỏ ở hai đầu để sử dụng kìm chuyên dụng. Cấu tạo này đảm bảo phe gài có thể được lắp đặt và tháo gỡ một cách dễ dàng và an toàn.

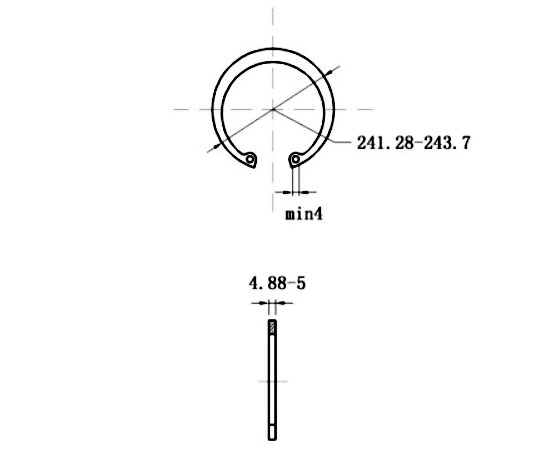

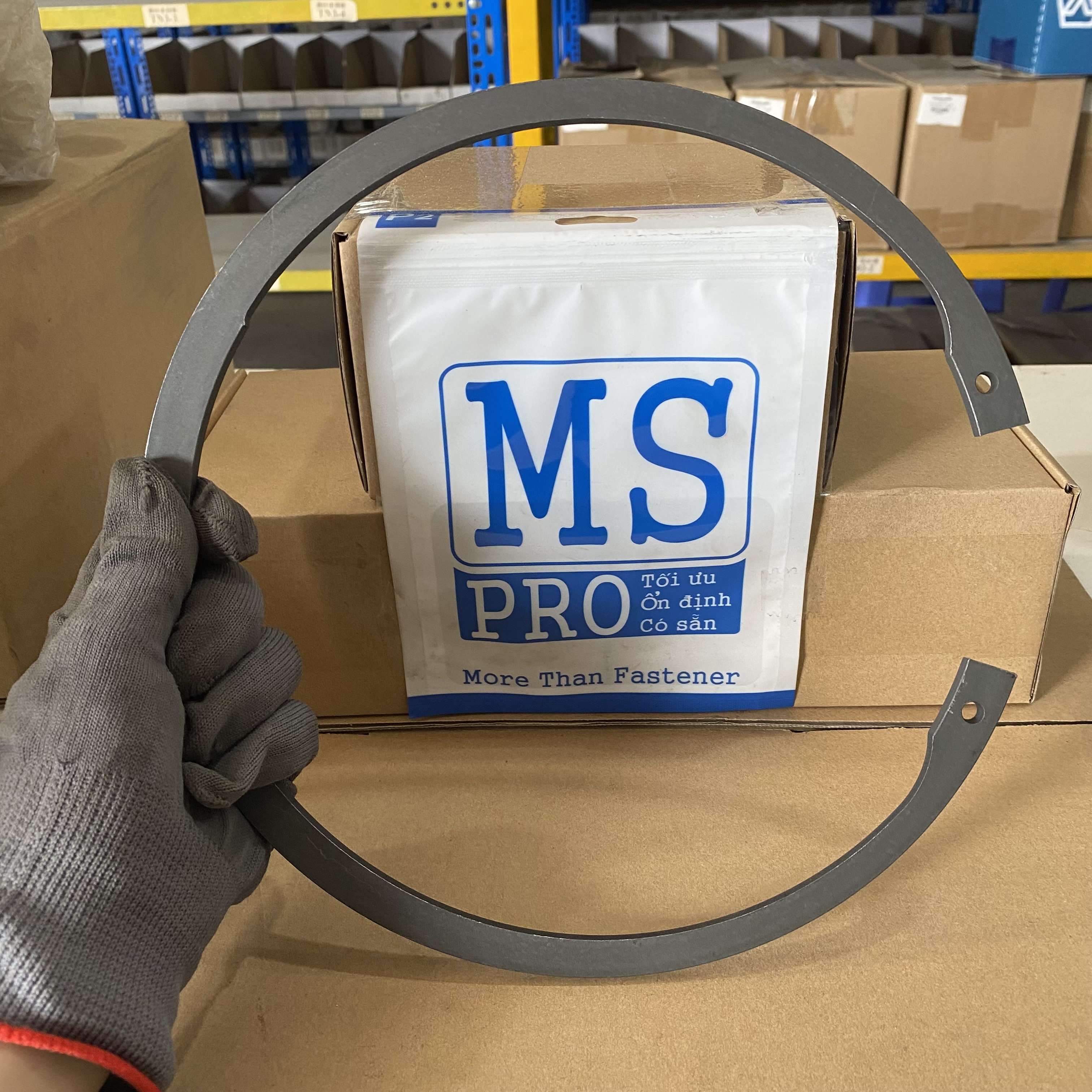

Sơ đồ cấu tạo Phe Gài Lỗ DIN472:

• Vòng kim loại hở: Được chế tạo từ thép lò xo 65Mn, có hình dáng cong và không khép kín. Khi được nén lại, nó sẽ dễ dàng trượt vào rãnh lỗ.

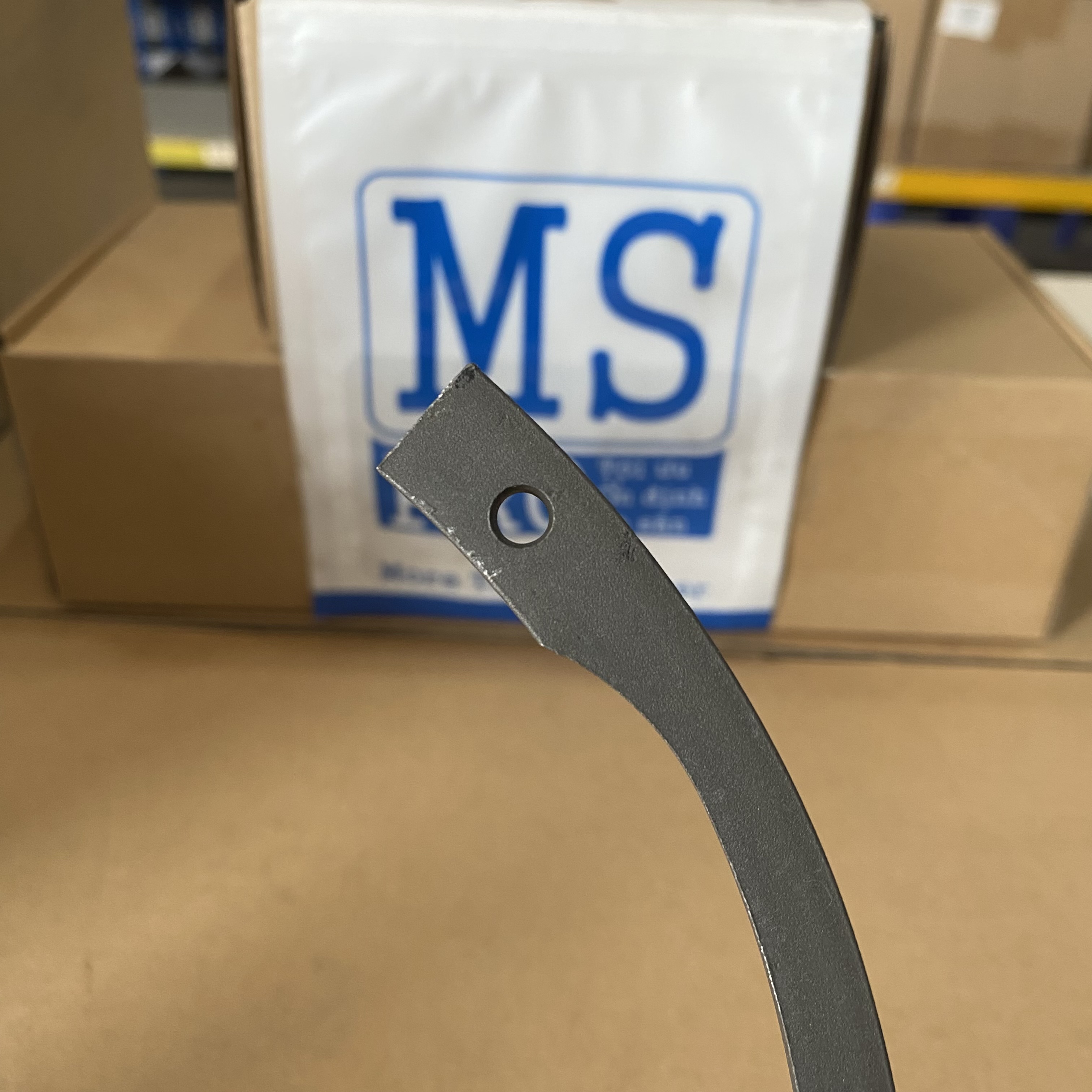

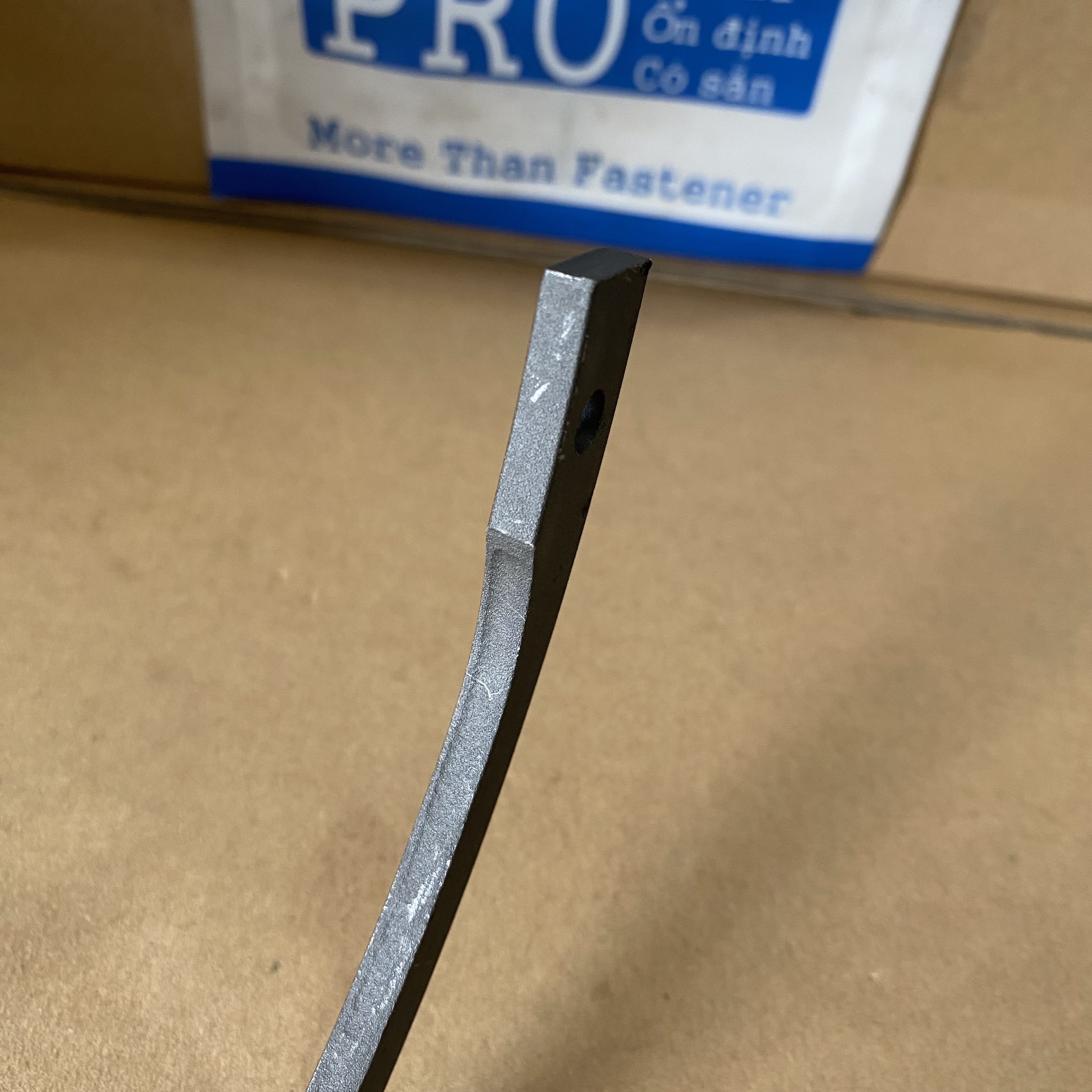

• Hai lỗ nhỏ: Nằm ở hai đầu của vòng, dùng để kẹp bằng kìm phe gài chuyên dụng. Điều này giúp kiểm soát lực nén và đảm bảo phe gài không bị biến dạng khi lắp đặt.
• Rãnh gài: Khi lắp vào lỗ, phe gài sẽ bung ra và bám chặt vào rãnh được gia công sẵn, tạo ra lực giữ cố định các chi tiết khác.

4. Ưu điểm vượt trội của phe gài lỗ thép 65Mn

Sản phẩm phe gài lỗ trong cường độ cao D230x5.0 sở hữu những tính năng cơ lý ưu việt vượt trội:

• Tính phục hồi đàn hồi trạng thái xuất sắc: Khả năng co nhỏ đường kính ngoài của phe từ 242.0 mm xuống dưới dải miệng lỗ dầm 230 mm để luồn vào lắp ráp, sau đó bung mạnh giãn nở lọt khít hoàn hảo vào rãnh 236.0 mm mà không hề bị biến dạng dẻo hay lệch hở cung tròn.
• Chịu tải trọng cắt và đẩy dọc trục khổng lồ: Độ dày thép lò xo đạt chuẩn chính xác s = 5.0 mm kết hợp rãnh tỳ sâu t = 3.0 mm tạo diện tỳ tiếp xúc lớn, giúp phe gài chịu được xung lực đẩy hướng trục tức thời cực lớn (Lực đẩy dọc trục FN = 365 kN và lực cắt tĩnh FR = 549 kN).
• Lớp màng bảo vệ Phosphate chống rỉ vàng: Bề mặt phe gài được thụ động hóa điện hóa bằng công nghệ phosphate nhuộm đen sẫm khỏe khoắn, không chỉ tăng cường độ cứng bề mặt mà còn tạo ra các vi lỗ ngậm giữ lớp màng dầu bôi trơn siêu bền bảo vệ, ngăn ngừa hơi nước ẩm hoen ố vàng rỉ rỗ phôi thép.
• Tính kinh tế tối ưu cho máy công nghiệp lớn: Có chi phí đầu tư mua vật tư rẻ hơn rất nhiều so với phe gài chất liệu inox, trong khi độ đàn hồi cơ học, độ cứng HRC và tải trọng cắt chịu được lại vượt trội hoàn toàn.

5. Hướng dẫn lắp đặt và tháo gỡ phe gài lỗ đúng kỹ thuật

Quá trình thao tác kỹ thuật lên phe gài lỗ trong cỡ lớn D230 đòi hỏi sự tuân thủ nghiêm ngặt về thông số lực kéo rút bóp và bảo hộ lao động để tránh các chấn thương cơ học và bảo vệ kết cấu vách máy:

A. Thiết bị thi công bắt buộc

• Kìm bóp phe trong chuyên dụng (Internal Circlip Pliers): Sử dụng kìm chuẩn cơ cấu "bóp hai cán kìm thu lại thì hai mũi kìm khép nhỏ lại" đạt tiêu chuẩn DIN 5256. Bắt buộc dùng size kìm J5 (cho dải lỗ từ 140 mm đến 300 mm), đường kính mũi kìm từ 3.8 mm đến 4.0 mm để ngậm khít vừa lỗ tai phe.
• Kính bảo hộ lao động mắt: Do lực lò xo của thép dày 5.0 mm là vô cùng lớn, thợ lắp ráp bắt buộc đeo kính bảo hộ trong suốt hành trình thao tác tránh rủi ro trượt kìm phe văng bắn gây chấn thương.

B. Quy trình lắp đặt chuẩn hóa

1. Lau sạch và kiểm tra rãnh: Vệ sinh sạch phoi kim loại, hạt bụi cát bám dính trong rãnh lỗ d1 = 230 mm. Đo đạc kiểm tra đường kính đáy rãnh tỳ đạt chuẩn d2 = 236.0 mm và độ rộng rãnh tối thiểu đạt m = 5.15 mm.
2. Định vị kìm vào lỗ tai: Đút hai mũi kìm J5 vuông góc chìm sâu vào hai lỗ tai dập d5 = 4.0 mm của phe gài.
3. Thao tác bóp khép thu miệng phe: Bóp đều tay kìm từ từ thu hẹp khoảng khuyết tai phe sao cho đường kính ngoài lớn nhất của phe co lại nhỏ hơn 230 mm. *Khuyến cáo kỹ thuật:* Tuyệt đối không siết bóp quá mạnh làm hai đầu tai phe va chạm đè lên nhau, dễ gây biến dạng uốn cong vênh mất tính đàn hồi tự nhiên.
4. Đưa phe vào rãnh định vị: Đưa phe gài di chuyển dọc lòng lỗ khoan đến vị trí rãnh tiện thiết kế, nhả lực bóp kìm từ từ đều tay. Lực bung đàn hồi tự nhiên của mác thép 65Mn sẽ đẩy phe giãn ra sập chặt khít hoàn hảo vào rãnh tỳ với tiếng kêu "click" vang gọn.
5. Kiểm định độ đồng tâm sau lắp: Dùng thanh gá gõ nhẹ quanh thân phe. Phe phải ngậm ngập hoàn toàn phần vai lồi vào rãnh d2 và không có hiện tượng rơ ráo lệch dọc trục.

C. Thao tác tháo gỡ an toàn

1. Giải phóng các tải trọng nén ép dọc trục đè bám trực tiếp lên mặt phe chặn trước khi tháo gỡ.
2. Đút mũi kìm J5 vào hốc tai phe, bóp chặt tay kìm để thu khép đường cung phe thoát khỏi rãnh d2 và kéo trượt thẳng hướng dọc trục ra ngoài một cách dứt khoát.

6. Ứng dụng phổ biến trong chế tạo máy và công nghiệp nặng

With kích thước dải siết lớn 230 mm cùng độ dày chịu lực khổng lồ 5.0 mm, phe gài lỗ DIN 472 là chi tiết khóa bám định vị then chốt trong các lĩnh vực:

• Cố định vòng ngoài ổ lăn cỡ lớn: Giữ chặt vòng ngoài của các vòng bi tang trống, vòng bi đũa chịu tải trọng siêu nặng trong gối đỡ trục quay máy cán thép, máy nghiền đá xây dựng, tuabin phát điện.
• Ngành công nghiệp dầu khí và hàng hải: Khóa chặn các bánh răng truyền động đường kính lớn, khớp nối quay cơ học của hệ thống tời cẩu trục cảng biển siêu trường siêu trọng.
• Thiết bị khai khoáng và xây dựng công trình: Lắp ráp trong hộp số hành tinh của xe xúc gàu vạn năng, xe ủi đất công suất lớn nơi liên tục chịu các xung lực giật dồn dập.
• Lắp ráp xi lanh thủy lực áp lực lớn: Định vị bích dẫn hướng đầu cần xi lanh piston thủy lực cỡ lớn trong các cơ cấu máy dập thủy lực nặng hành trình dài.

7. Phương pháp bảo quản và lưu kho chuẩn công nghiệp

Do bản chất hóa học thép lò xo 65Mn chứa hàm lượng carbon cao rất nhạy cảm trước độ ẩm không khí gây rỉ rỗ kim loại, quy trình lưu kho cần đặc biệt tuân thủ:

• Duy trì màng dầu mỏng nguyên bản: Giữ nguyên trạng thái phe gài thấm đẫm màng dầu chống rỉ nguyên bản của nhà máy chế tạo. Tuyệt đối không lau khô tẩy rửa dầu khi chưa đưa vào thi công chính thức.
• Kiểm soát môi trường lưu kho: Lưu trữ bao gói sỉ trong thùng carton, đặt trên pallet gỗ cao thoáng cách đất ít nhất 15 cm. Bảo quản kho ráo thoáng mát, độ ẩm lý tưởng duy trì dưới 60% để ngăn ẩm mốc ngưng tụ.
• Triệt tiêu nguy cơ ăn mòn hóa học: Tuyệt đối không để sản phẩm lưu kho chung phòng với các dung dịch hóa chất bay hơi axit, kiềm tẩy rửa nhằm loại bỏ triệt để rủi ro ăn mòn lỗ kim hoặc giòn hydro phá hủy liên kết mác thép.

8. Báo giá sản phẩm phe gài lỗ thép D230x5.0

• Chúng tôi cung cấp quy cách đóng gói sỉ linh hoạt theo tiến độ thi công công trình của quý nhà thầu (gói sỉ theo bao, theo chiếc lẻ phục vụ bảo dưỡng gối trục dự án khẩn cấp).
• Áp dụng chương trình ưu đãi chiết khấu thương mại vô cùng hấp dẫn, lũy tiến mạnh theo số lượng đặt hàng cho các nhà máy chế tạo máy cơ khí nặng, xưởng sửa chữa máy công trình và các đại lý phân phối vật tư phụ trợ toàn quốc.

Nhấn xem nhiều mã Phe Gài Lỗ Thép khác ở đây !

9. Hồ sơ chất lượng: ISO & Thông Tin Liên Hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Xác thực mọi hoạt động lưu kho, đóng gói, phân phối và kiểm định ngẫu nhiên tại tổng kho Mecsu tuân thủ quy chuẩn ISO 9001:2015.
