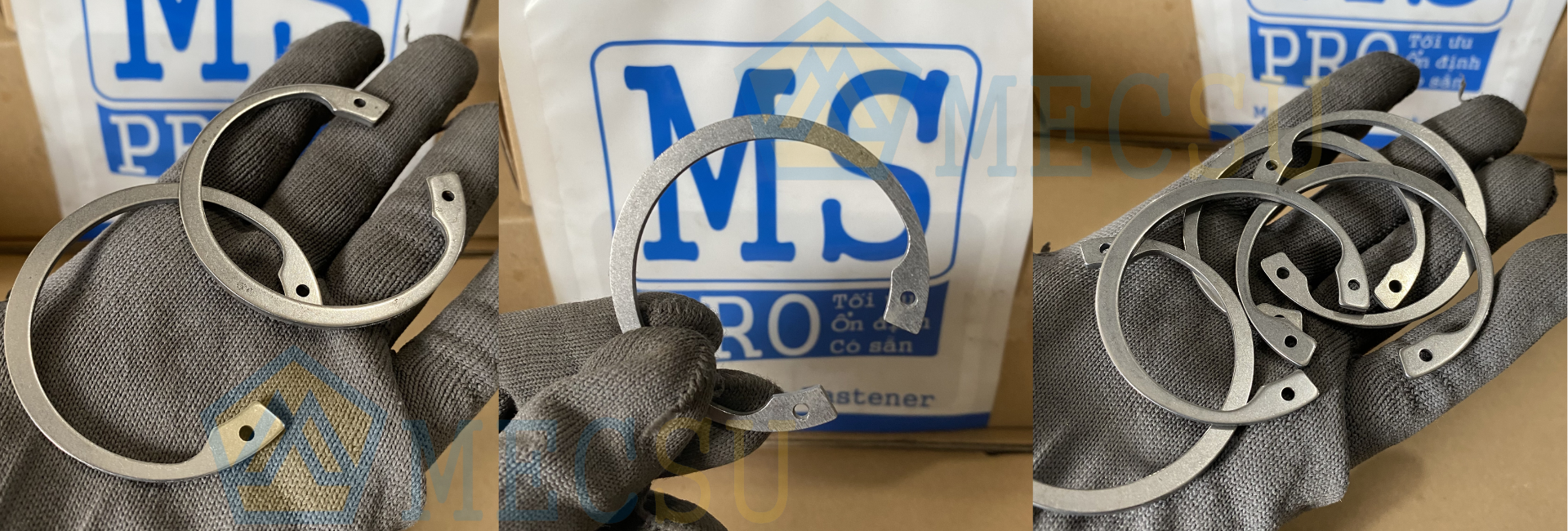

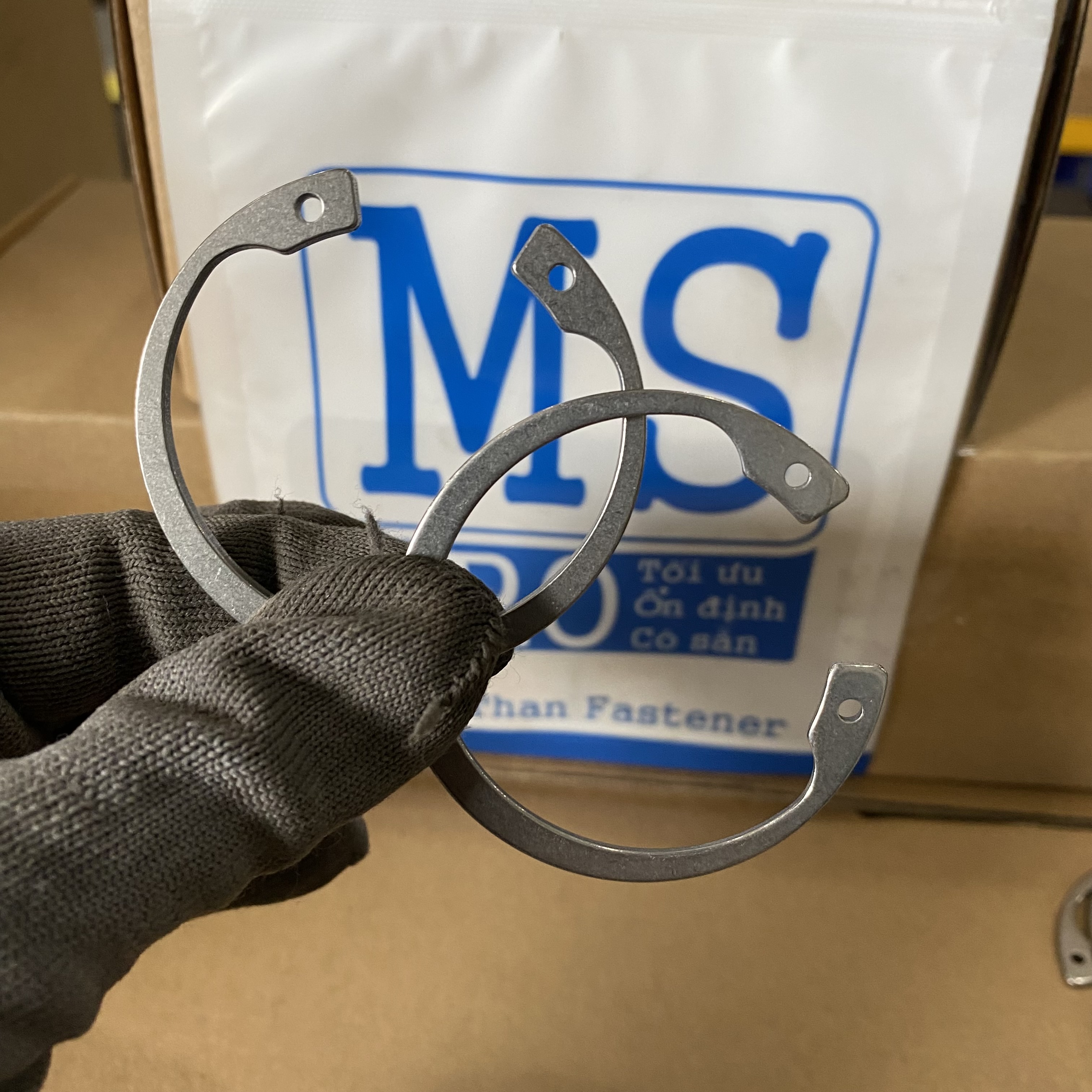

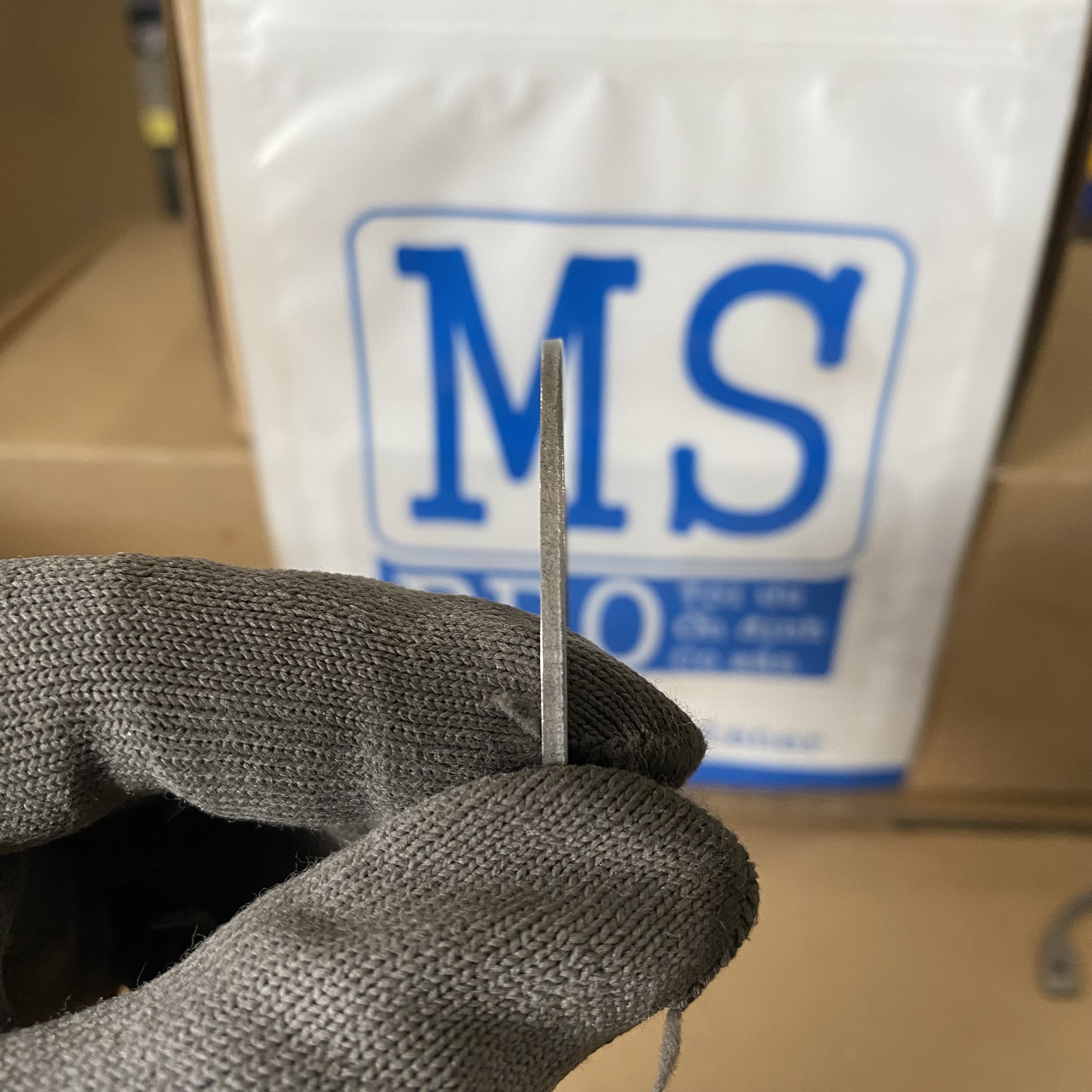

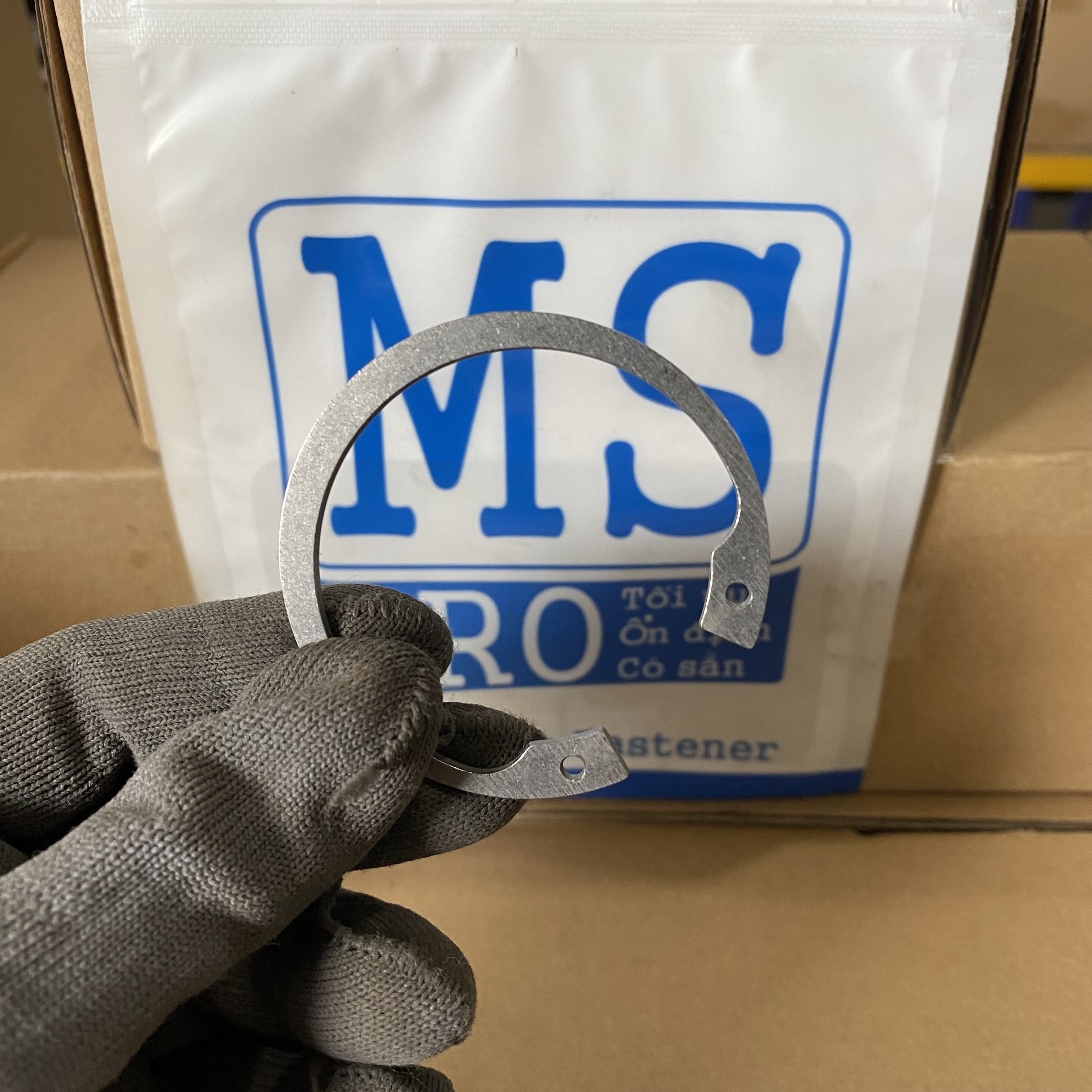

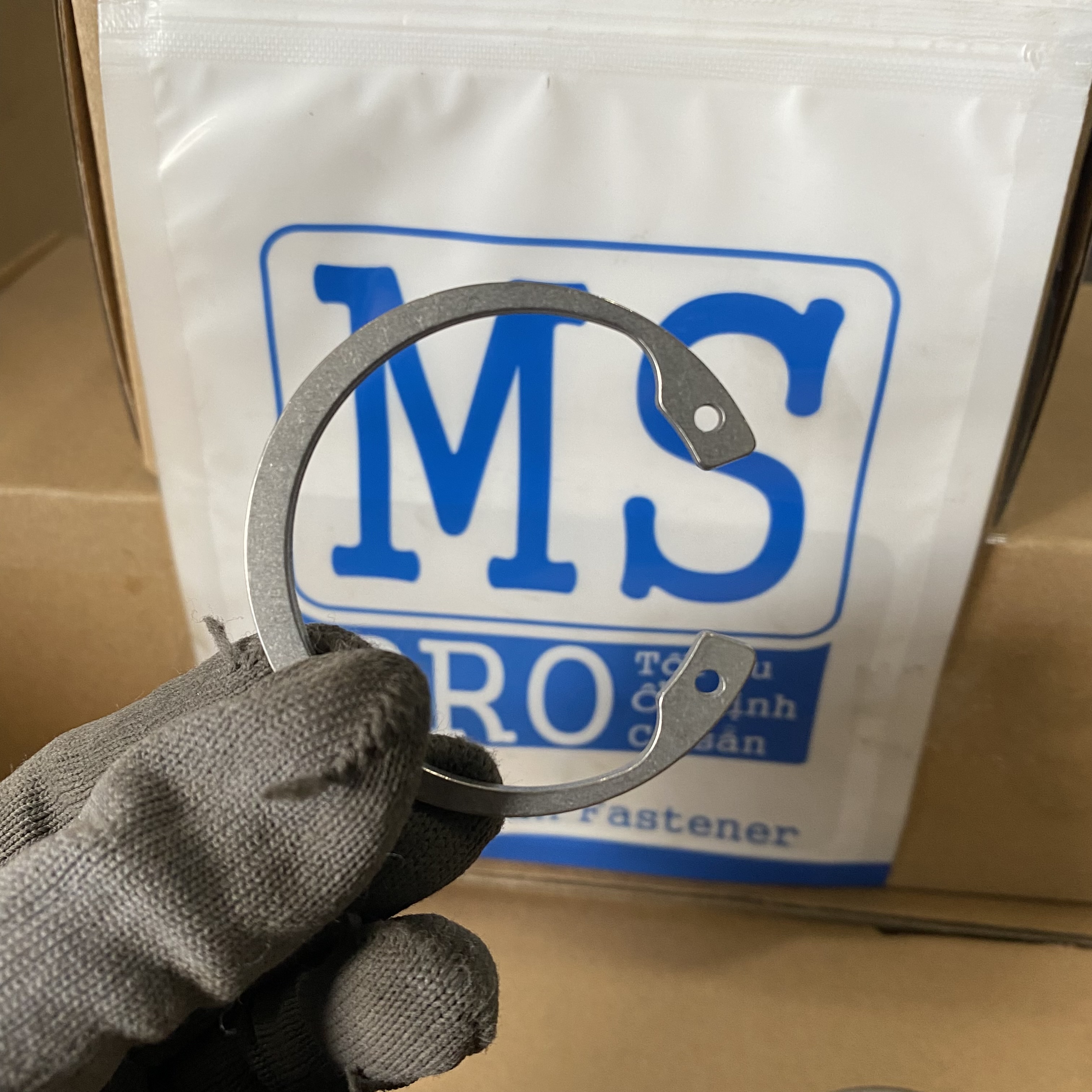

Phe Gài Lỗ Inox 420 DIN472 D52x2.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Inox 420 DIN 472 D52x2.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Inox 420 DIN 472 D52x2.0

Mục lục nội dung

• 1. Tổng quan về Phe gài lỗ DIN 472 D52
• 2. Bảng thông số kỹ thuật chính xác tuyệt đối
• 3. Cấu tạo chi tiết và đặc tính vật liệu Inox 420
• 4. Vai trò chặn trục trong các cụm chi tiết máy
• 5. Ứng dụng thực tế trong công nghiệp nặng
• 6. Phân tích Ưu điểm và Nhược điểm
• 7. Báo giá tham khảo và Đơn vị cung cấp uy tín
• 8. Câu hỏi thường gặp (FAQ)
• 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

1. Tổng quan về Phe gài lỗ DIN 472 D52

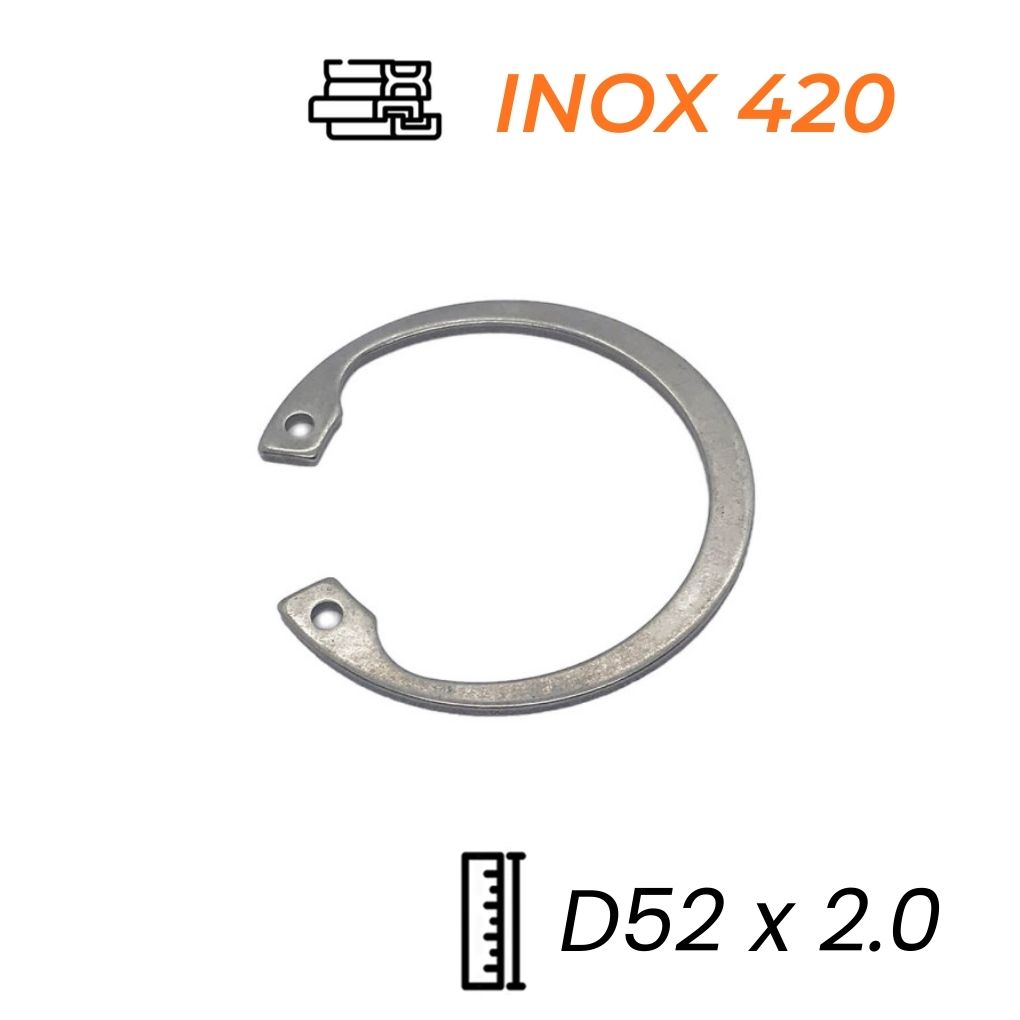

Phe gài lỗ D52 (Internal Retaining Ring) sản xuất theo tiêu chuẩn DIN 472 là linh kiện cơ khí dạng vòng hở, được lắp vào rãnh bên trong của một lỗ khoan hoặc ống trụ. Quy cách D52x2.0 được thiết kế dành riêng cho các lỗ có đường kính danh nghĩa 52mm với độ dày bản phe là 2.0mm.

Sản phẩm sử dụng vật liệu Inox 420, một dòng thép không gỉ martensitic có từ tính, nổi bật với khả năng tôi cứng để đạt độ đàn hồi và độ bền cơ học tối ưu, vượt xa dòng Inox 304 trong các ứng dụng chịu tải lò xo.

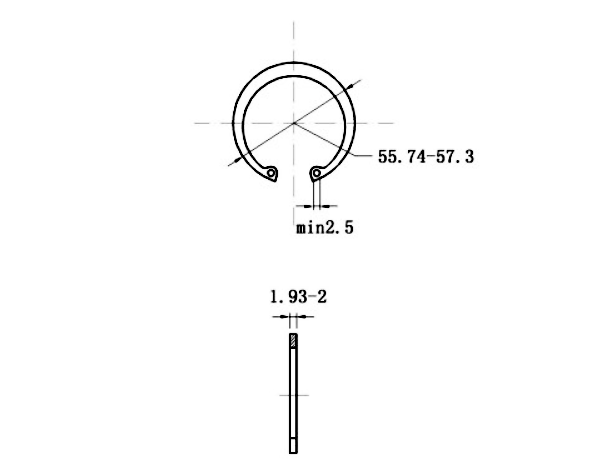

2. Bảng thông số kỹ thuật chính xác tuyệt đối (DIN 472)

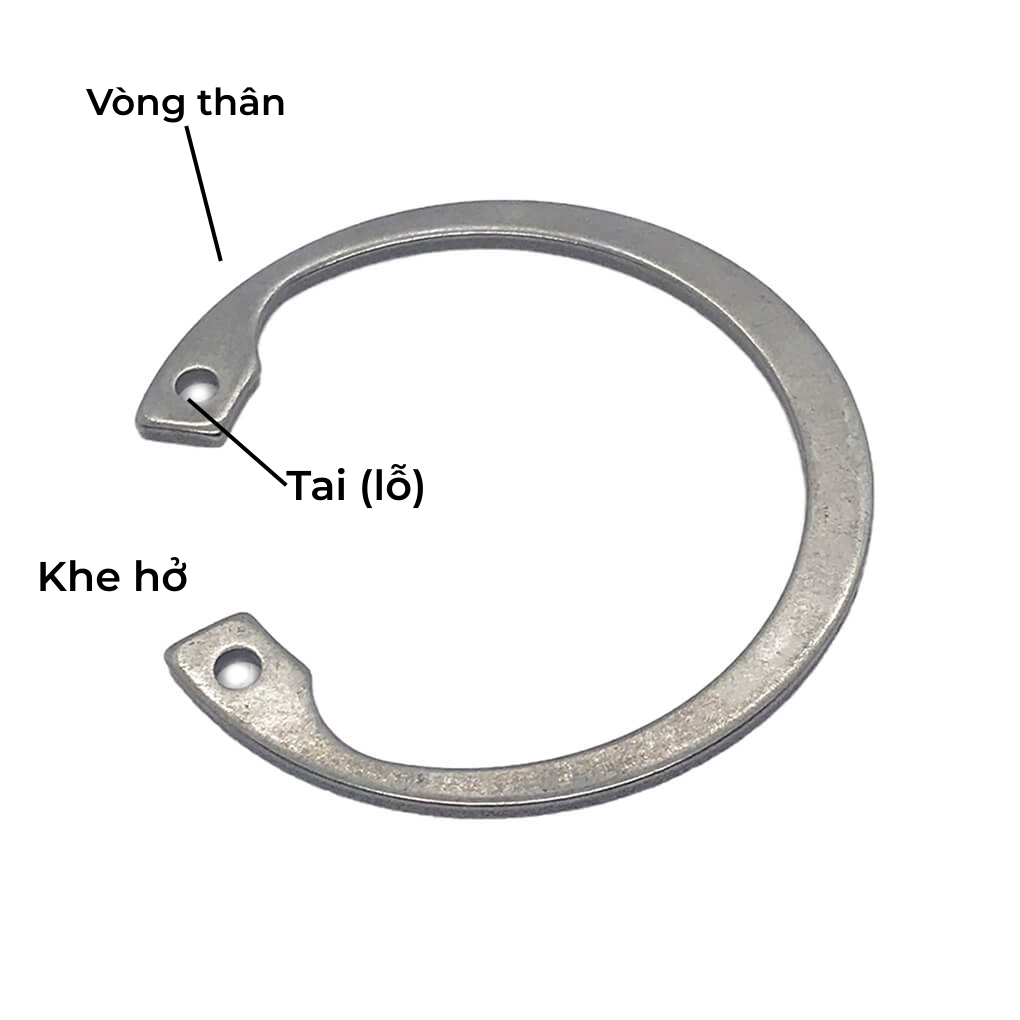

3. Cấu tạo chi tiết và đặc tính vật liệu Inox 420

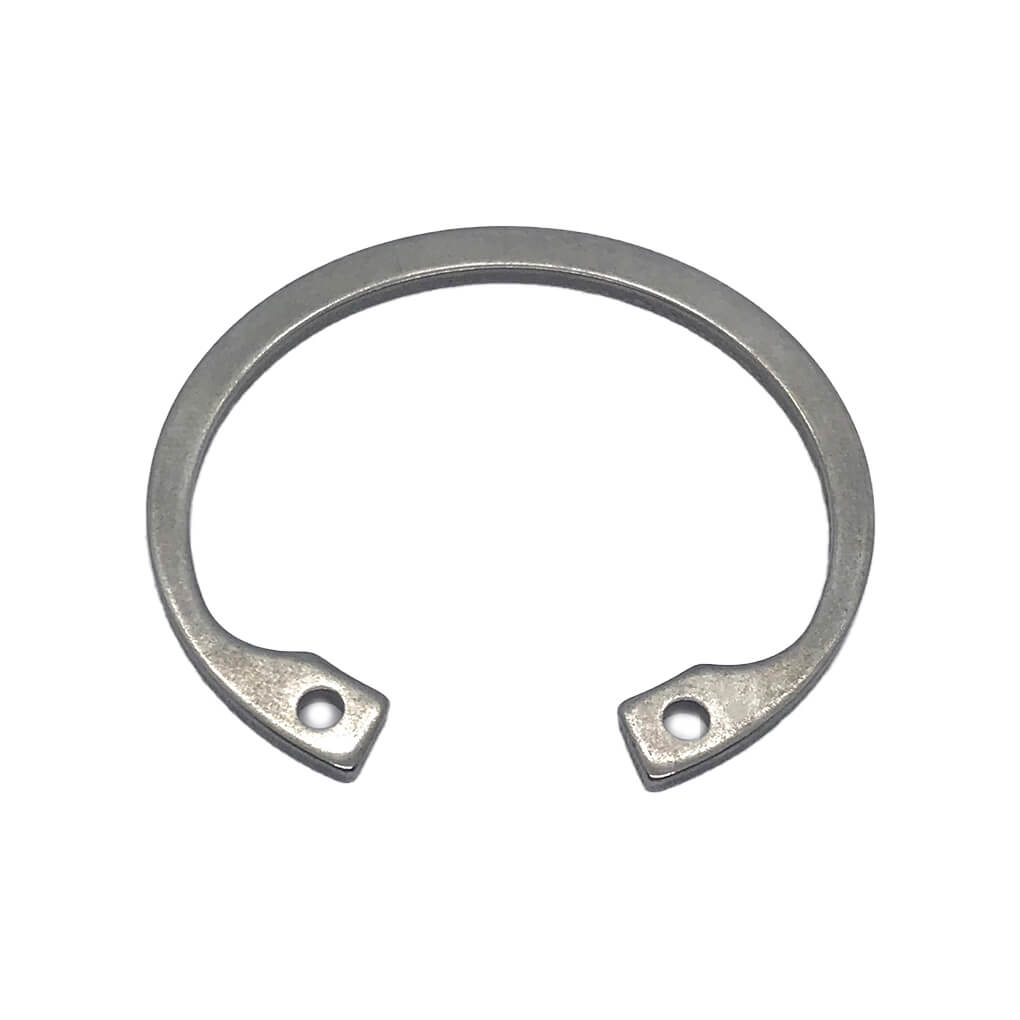

• Hình dáng: Vòng hở đối xứng với hai lỗ ở đầu phe (tai phe) để sử dụng kìm bóp phe chuyên dụng.
• Nguyên lý đàn hồi: Phe được chế tạo với đường kính ngoài ($d_3$ = 56.2mm) lớn hơn đường kính lỗ (52mm). Khi lắp, phe được bóp nhỏ lại, đưa vào rãnh và bung ra để áp chặt vào thành rãnh.
• Đặc tính Inox 420: Đây là loại thép không gỉ có hàm lượng carbon cao, cho phép nhiệt luyện để đạt độ cứng từ 44-52 HRC. Inox 420 cung cấp khả năng chống ăn mòn tốt hơn thép carbon thông thường và lực đàn hồi mạnh mẽ, bền bỉ theo thời gian.

4. Vai trò chặn trục trong các cụm chi tiết máy

Phe gài lỗ D52 đóng vai trò là "vách ngăn cơ học" cố định:

1. Chặn vòng bi: Giữ cho vòng bi không bị trôi khỏi vị trí trong ổ đỡ lỗ.
2. Cố định trục: Ngăn chặn các chuyển động dọc trục của các chi tiết quay bên trong lỗ trụ.
3. Tối ưu hóa không gian: Thay thế cho các phương pháp cố định cồng kềnh như nắp chặn hoặc vít định vị, giúp kết cấu máy gọn nhẹ hơn.

5. Ứng dụng thực tế trong công nghiệp nặng

Quy cách D52x2.0 thường xuất hiện trong các bộ phận máy móc lớn:

• Hệ thống truyền động: Ổ đỡ vòng bi trong các hộp giảm tốc, motor điện công suất lớn.
• Ngành ô tô: Cố định các vòng bi bánh xe, trục truyền động trong ống trục.
• Thiết bị xây dựng: Sử dụng trong các bơm thủy lực, máy xúc, máy ủi.
• Cơ khí chế tạo: Các trục máy công cụ, hệ thống băng tải nặng.

6. Phân tích Ưu điểm và Nhược điểm

Ưu điểm

• Lực đàn hồi cực mạnh nhờ vật liệu Inox 420 tôi cứng.
• Khả năng chống gỉ sét và chịu mài mòn tốt trong môi trường công nghiệp.
• Tiết kiệm diện tích lắp đặt đáng kể so với nắp chặn bu lông.

Nhược điểm

• Bắt buộc phải có kìm mở phe chuyên dụng để lắp đặt chính xác.
• Có từ tính (nam châm hút được), không dùng cho môi trường yêu cầu hoàn toàn không nhiễm từ.

7. Báo giá tham khảo và Đơn vị cung cấp uy tín

Mecsu là tổng kho vật tư cơ khí hàng đầu, cung cấp đa dạng các loại phe gài đạt chuẩn DIN 472. Chúng tôi cam kết hàng sẵn kho, hỗ trợ kỹ thuật và đầy đủ hồ sơ nghiệm thu.

Nhấn xem nhiều mã Phe Gài Lỗ Inox khác tại đây !

8. Câu hỏi thường gặp (FAQ)

1. Phe gài lỗ D52 dùng cho trục phi bao nhiêu?
Phe gài lỗ D52 dùng cho lỗ có đường kính 52mm. Không phải dùng cho trục. Nếu bạn cần phe gài trục 52mm, bạn phải tìm chuẩn DIN 471.

2. Inox 420 có tốt hơn Inox 304 không?
Trong ứng dụng làm phe gài, Inox 420 tốt hơn vì nó có thể tôi cứng để tạo lực đàn hồi. Inox 304 quá dẻo, dễ bị biến dạng vĩnh viễn và mất lực gài.

3. Có thể tháo phe ra bằng tô vít được không?
Không nên. Quy cách D52 có lực đàn hồi rất lớn, việc dùng tô vít dễ làm phe bị bắn văng gây nguy hiểm và làm hỏng rãnh phe. Hãy dùng kìm bóp phe trong.

4. Độ sâu của rãnh trong lỗ cần đạt bao nhiêu?
Theo chuẩn DIN 472 cho D52, đường kính rãnh ($d_2$) phải là 55mm, tức là rãnh sâu khoảng 1.5mm mỗi bên.

5. Tại sao nam châm lại hút được phe Inox 420 này?
Vì Inox 420 là dòng martensitic, cấu trúc tinh thể của nó cho phép từ tính tồn tại. Đây là đặc điểm giúp vật liệu đạt được độ cứng cao.

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

A. Chứng chỉ quản lý đạt chuẩn ISO 9001:2015

Hình ảnh: Chứng nhận ISO 9001:2015 chứng thực quy trình vận hành chuyên nghiệp

B. Giấy chứng nhận xuất xứ từ nhà máy (CO)

Hình ảnh: Giấy chứng nhận CO chứng minh nguồn gốc tại Mecsu
