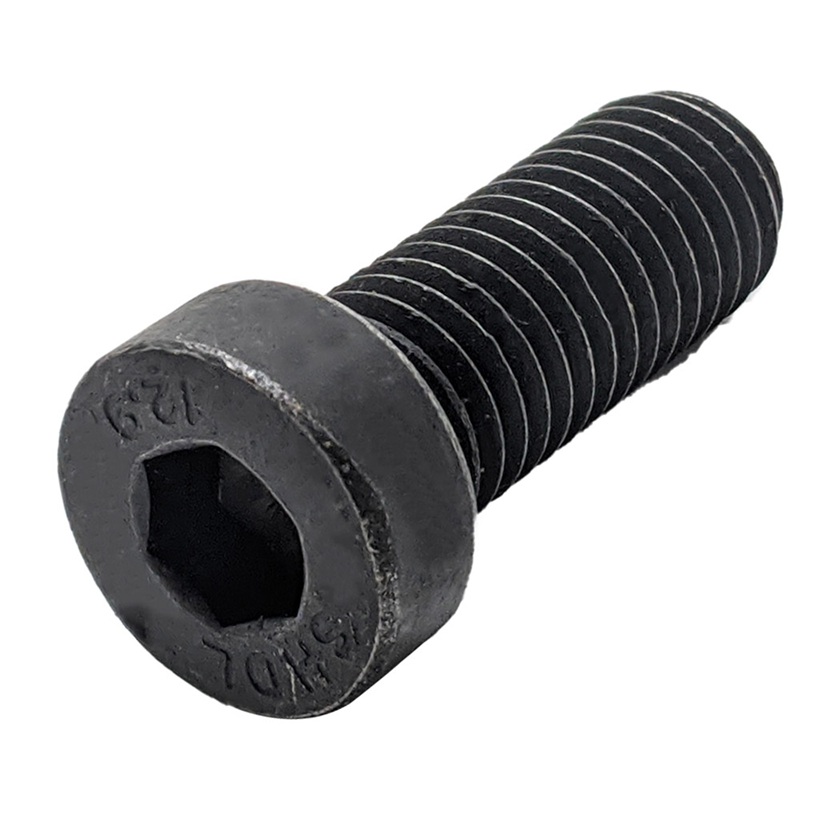

Lục Giác Trụ Đầu Thấp Thép Đen 12.9 DIN7984 M5x20

Thông tin CHUYÊN SÂU về Lục Giác Trụ Đầu Thấp Thép Đen 12.9 DIN7984 M5x20

1. Lục Giác Trụ Đầu Thấp 12.9 DIN7984 M5x20 Là Gì? – Giải Thích Chuyên Sâu

Lục giác chìm đầu thấp (Low Head Socket Cap Screw) là loại bulong đặc thù được thiết kế với phần đầu trụ có chiều cao thấp hơn nhiều so với các loại bulong lục giác chìm tiêu chuẩn.

Ký hiệu M5x20 DIN 7984 cấp bền 12.9 chứa đựng các thông số kỹ thuật khắt khe: M5 là đường kính ren (5mm); 20 là chiều dài thân ren (20mm - không tính đầu); DIN 7984 là tiêu chuẩn cơ khí Đức quy định kích thước hình học của loại đầu trụ thấp; và 12.9 là cấp bền cao nhất hiện nay đối với bu lông thép Carbon hợp kim. Sản phẩm được hoàn thiện bề mặt bằng phương pháp nhuộm đen (oxit sắt), tạo nên màu đen đặc trưng và khả năng chống gỉ sét nhẹ trong môi trường có dầu bảo quản.

Với cấu tạo đầu mỏng đặc trưng, sản phẩm là giải pháp tối ưu cho các thiết kế cơ khí yêu cầu độ thẩm mỹ cao, lắp đặt trong không gian hẹp nơi mà đầu bu lông thông thường (DIN 912) sẽ bị nhô lên quá cao gây vướng víu.

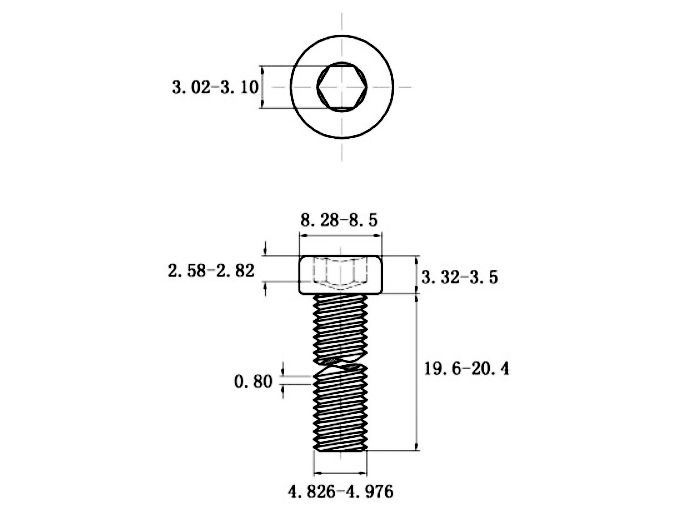

2. Thông Số Kỹ Thuật Chi Tiết Của Bulong DIN 7984 M5x20

3. Cấu Tạo Chi Tiết Bulong Lục Giác Chìm Đầu Trụ Thấp

Vật tư liên kết DIN 7984 M5x20 được chế tác tinh xảo bằng công nghệ rèn nguội cường độ cao:

• Đầu trụ thấp (Low Profile Head): Điểm khác biệt lớn nhất là chiều cao đầu ($k$) chỉ bằng khoảng 70% so với đầu trụ tiêu chuẩn. Mặt đầu được vát nhẹ mượt mà để lắp đặt sát vào mặt phẳng thiết bị.
• Lỗ lục giác chìm: Được dập chuẩn size 3mm. Do đầu thấp nên chiều sâu lỗ lục giác cũng nông hơn so với DIN 912, yêu cầu dụng cụ vặn phải chuẩn xác để tránh trượt cạnh.
• Thân ren M5: Đường kính 5mm, cán ren chuẩn hệ mét bước 0.8mm đồng nhất trên suốt 20mm chiều dài. Ren cán giúp giữ nguyên cấu trúc thớ thép, gia tăng khả năng chịu lực kéo dọc trục.
• Lõi thép 12.9: Trải qua quá trình tôi và ram (Heat treatment) khắt khe để đạt được sự kết hợp giữa độ cứng bề mặt và độ dẻo dai bên trong lõi.

4. Phân Tích Chuyên Sâu: Tại Sao Phải Chọn DIN 7984 Thay Vì DIN 912?

Việc hiểu rõ ứng dụng của tiêu chuẩn DIN 7984 giúp kỹ sư tối ưu hóa thiết kế máy móc.

Giải pháp cho không gian giới hạn:

• Trong các máy móc hiện đại như Robot hoặc Drone, diện tích lắp ráp cực kỳ chật hẹp. Đầu bu lông DIN 912 M5 thường cao 5mm, trong khi DIN 7984 chỉ cao 3.5mm. Tiết kiệm được 1.5mm chiều cao giúp tránh việc đầu bu lông va chạm với các chi tiết chuyển động xung quanh.

Khả năng chịu tải của Cấp bền 12.9:

• Nhiều người lầm tưởng đầu mỏng thì yếu. Thực tế, với cấp bền 12.9, bulong này có giới hạn bền kéo lên tới $1200\text{ MPa}$. Mặc dù lỗ lục giác nông hơn có thể giới hạn lực siết cực đại (Torque limit) để tránh hỏng lỗ, nhưng sức chịu kéo của thân thép vẫn đảm bảo an toàn tuyệt đối cho các kết cấu chịu lực lớn.

5. Ưu và Nhược Điểm Của Bulong Thép Đen 12.9 M5

Ưu điểm nổi bật:

• Thẩm mỹ hiện đại: Lắp đặt gọn gàng, đầu bu lông lặn sát mặt phôi, mang lại vẻ ngoài chuyên nghiệp cho máy móc.
• Sức tải siêu hạng: Cấp bền 12.9 cho phép siết chặt, giữ ổn định các chi tiết máy có độ rung cao.
• Độ chính xác Đức: Tuân thủ DIN 7984 giúp việc thay thế, sửa chữa trong các dây chuyền máy ngoại nhập diễn ra dễ dàng.
• Chống mỏi tốt: Thép SCM435 chất lượng cao giúp linh kiện làm việc bền bỉ dưới tải trọng lặp đi lặp lại.

Nhược điểm cần lưu ý:

• Nhạy cảm với rỉ sét: Lớp nhuộm đen chỉ có tác dụng thẩm mỹ và chống rỉ sơ cấp. Không dùng được trong môi trường ẩm ướt hoặc hóa chất. (Mẹo Mecsu: Luôn duy trì lớp dầu bảo vệ).
• Dễ tuôn lỗ lục giác: Do lỗ lục giác 3mm nông, nếu sử dụng chìa lục giác cũ hoặc rẻ tiền sẽ rất dễ làm tròn lỗ.
• Giá thành: Thường cao hơn các dòng bu lông đầu trụ tiêu chuẩn do quy trình gia công khắt khe hơn để đảm bảo độ đồng tâm của đầu thấp.

6. Ứng Dụng Thực Tế Trong Chế Tạo Robot & Máy Chính Xác

Tại TP. Hồ Chí Minh và các khu công nghệ cao, Bulong DIN 7984 M5x20 là linh kiện "sinh tử" trong:

• Cánh tay Robot & Tự động hóa: Lắp ráp các khớp nối Robot, nơi cần sự gọn gàng để không cản trở hành trình quay.
• Thiết bị điện tử viễn thông: Bắt các vách ngăn, module trong các tủ Rack server hoặc trạm phát sóng.
• Công nghiệp Drone & Flycam: Cố định các khung xương carbon và giá đỡ motor yêu cầu trọng lượng nhẹ và đầu thấp khí động học.
• Chế tạo máy ảnh & Thiết bị quang học: Các chi tiết gá đặt ống kính cần bu lông cứng nhưng không được lồi lên quá cao.

7. Hướng Dẫn Lắp Đặt Và Lực Siết Bulong M5 Đúng Kỹ Thuật

Lắp đặt bulong đầu thấp cần sự tinh tế của người thợ để bảo vệ lỗ lục giác chìm:

• Bước 1: Vệ sinh lỗ ren. Đảm bảo lỗ ren trong phôi sạch mạt sắt. Với M5, một hạt bụi cũng có thể làm kẹt ren.
• Bước 2: Sử dụng dụng cụ chuẩn. Bắt buộc dùng chìa lục giác 3mm loại xịn (như của Bondhus hoặc Wiha) để đảm bảo độ khít tuyệt đối với lỗ lục giác nông của DIN 7984.
• Bước 3: Vặn tay mồi. Phải vặn bằng tay ít nhất 3-4 vòng ren để chắc chắn không bị chéo ren trước khi dùng chìa.
• Bước 4: Siết lực (Torque). Momen xoắn khuyến cáo cho M5 cấp bền 12.9 DIN 7984 khoảng 5.5 - 6.0 Nm. Lưu ý: Không nên siết quá tay như DIN 912 vì lỗ lục giác của đầu thấp dễ bị biến dạng hơn.

8. Cách Nhận Biết Bulong 12.9 Chuẩn – Lời Khuyên Từ Chuyên Gia Mecsu

Trong phân khúc đầu thấp, hàng giả thường làm từ thép sắt non nhuộm đen, siết một nhát là nát lỗ lục giác. Hãy kiểm tra kỹ:

a. Dấu hiệu nhận biết hàng chuẩn cấp bền 12.9:

• Ký hiệu trên đầu: Thường có dập nổi số "12.9" và logo nhà sản xuất rõ nét.
• Màu sắc bề mặt: Màu đen sẫm đồng nhất, láng mịn, có lớp dầu bảo quản bóng nhẹ. Không có các vết rỗ li ti do thép phế liệu.
• Độ chuẩn của lỗ lục giác: Đưa chìa lục giác 3mm vào cảm giác khít khịt, không có độ rơ lỏng. Các cạnh lục giác bên trong sắc sảo, không bị bo tròn mờ nhạt.
• Trọng lượng: Cầm đầm tay, đúng tính chất của thép hợp kim mật độ cao.

b. Nguy cơ từ bulong đầu thấp gia công lỗi dung sai:

• Đầu bu lông bị lệch tâm so với thân ren, khi vặn vào máy sẽ bị vênh hoặc kẹt.
• Lớp nhuộm đen hóa chất đểu, rất nhanh bị rỉ đỏ ngay sau khi thợ chạm tay có mồ hôi.
• Thép giòn, khi siết hơi mạnh là đứt ngang cổ bu lông, gây khó khăn cực lớn khi phải khoan phá lấy bu lông gãy.

Kinh nghiệm từ các kỹ sư cơ khí Mecsu: "Với dòng DIN 7984, chất lượng lỗ lục giác là số 1. Một con bu lông 12.9 chuẩn sẽ cho phép bạn tháo ra lắp vào hàng chục lần mà lỗ vẫn không bị biến dạng. Hãy luôn yêu cầu CO/CQ để bảo vệ công trình của bạn."

9. Giá Bán & Gợi Ý Mua Bulong DIN 7984 M5 Tại TP.HCM

a. Giá Bulong Lục Giác Trụ Đầu Thấp 12.9 M5x20.

Giá tham khảo: 630 đ / Cái

Sản phẩm thường được đóng gói theo hộp 200 - 500 con hoặc bán lẻ theo túi (20 - 50 con) cho nhu cầu bảo trì.

b. Mua Bulong DIN 7984 ở đâu uy tín tại TP.HCM?

Mecsu là sàn thương mại điện tử linh kiện cơ khí hàng đầu, đối tác tin cậy cung cấp vật tư liên kết đặc chủng tại TP.HCM:

• Cam kết chuẩn DIN 100%: Hàng nhập khẩu chính ngạch, đảm bảo dung sai đầu thấp chính xác từng micrometer.
• Kho hàng đa dạng: Đầy đủ các size từ M3 đến M20, chiều dài từ 5mm đến 100mm.
• Báo giá dự án nhanh: Hỗ trợ bóc tách bản vẽ kỹ thuật cho các kỹ sư R&D.
• Giao hàng siêu tốc: Hỗ trợ giao hỏa tốc đến các khu chế xuất Tân Thuận, Linh Trung, khu công nghệ cao SHTP...

10. FAQ về Lục Giác Chìm Đầu Thấp M5

• Hỏi: Tại sao bu lông M5 của tôi lại dùng chìa lục giác 3mm mà không phải 4mm?
  Đáp: Đây là đặc trưng của tiêu chuẩn DIN 7984. Để đầu bu lông mỏng (thấp), người ta buộc phải thu nhỏ kích thước lỗ lục giác chìm xuống một bậc (từ 4mm của DIN 912 xuống còn 3mm của DIN 7984) để đảm bảo độ dày thành bu lông còn đủ chịu lực siết.
• Hỏi: Tôi dùng bu lông thép đen này lắp ngoài trời được không?
  Đáp: Tuyệt đối không. Thép đen 12.9 sẽ rỉ sét đỏ chỉ sau vài ngày mưa. Đối với ứng dụng ngoài trời, bạn nên nâng cấp lên dòng **Bulong lục giác chìm đầu thấp Inox 304 (Mã DIN 7984 A2)** cũng có sẵn tại Mecsu.
• Hỏi: Tôi có thể dùng máy bắn vít để siết bu lông này không?
  Đáp: Có thể, nhưng không khuyến khích. Do lỗ lục giác 3mm khá nông, máy bắn vít với lực xung kích mạnh dễ làm tuôn đầu. Tốt nhất nên siết bằng chìa lục giác tay hoặc cần siết lực để cảm nhận độ căng ren.
