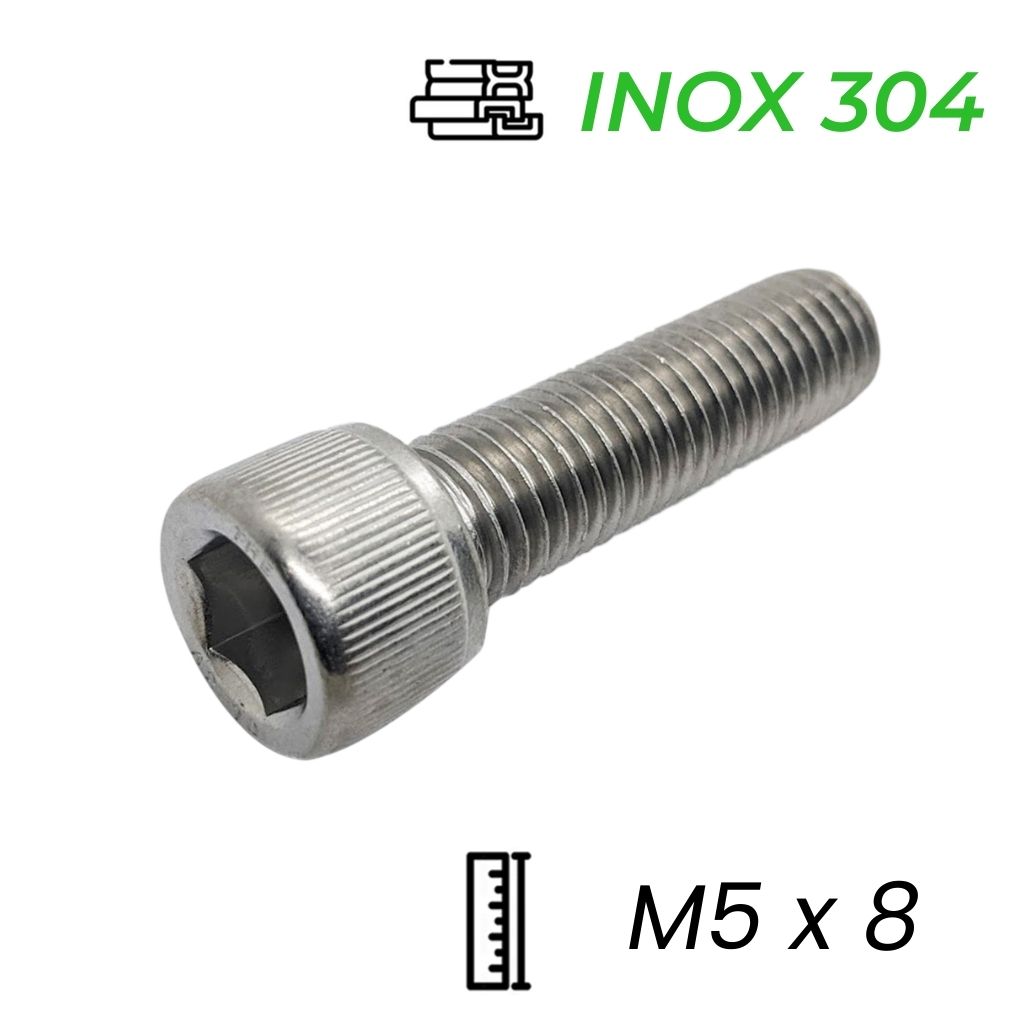

Lục Giác Chìm Đầu Trụ Inox 304 DIN912 M5x8

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Lục Giác Chìm Đầu Trụ Inox 304 DIN912 M5x8

Mục lục nội dung

1. 1. Tổng quan về bu lông lục giác chìm đầu trụ DIN 912 M5x8
2. 2. Bảng thông số kỹ thuật tiêu chuẩn
3. 3. Cấu tạo chi tiết về sản phẩm
4. 4. Ý nghĩa các ký hiệu trên đầu bu lông A2-70 là gì
5. 5. Cơ tính vật liệu Inox 304 & Khả năng chịu lực, chống ăn mòn
6. 6. Ứng dụng phổ biến trong kỹ thuật lắp ráp
7. 7. Báo giá sản phẩm
8. 8. Hồ sơ chất lượng: ISO
9. 9. Thông tin liên hệ Mecsu

1. Tổng quan về bu lông lục giác chìm đầu trụ DIN 912 M5x8

Bu lông lục giác chìm đầu trụ Inox 304 DIN912 M5x8 (Hexagon socket head cap screws - Stainless Steel Socket Cap Bolt) là chi tiết lắp xiết cao cấp được gia công chuẩn xác theo tiêu chuẩn DIN 912 của Đức (tương đương ISO 4762). Sản phẩm nổi bật với phần đầu trụ tròn có dập chìm một lỗ lục giác sáu cạnh đồng tâm, yêu cầu dụng cụ cờ lê lục giác chuyên dụng để truyền tải momen siết.

Với đường kính ren tiêu chuẩn M5 (đường kính ngoài ren 5 mm) và chiều dài thân ren ngắn 8 mm, chi tiết này là giải pháp liên kết lý tưởng cho các cụm kết cấu cơ học có không gian chật hẹp, đòi hỏi lực liên kết bền bỉ, tính thẩm mỹ bề mặt nhẵn bóng và sức chống chịu ăn mòn hóa học xuất sắc của dòng thép không gỉ SUS304.

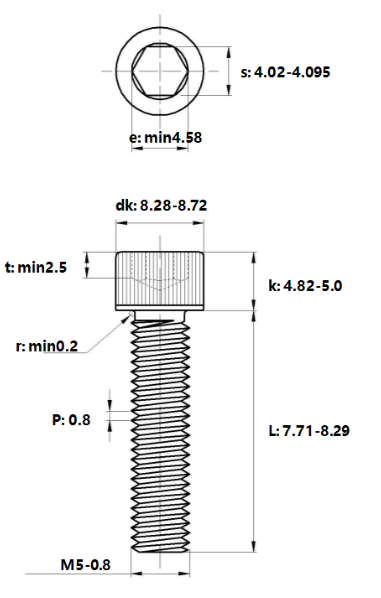

2. Bảng thông số kỹ thuật tiêu chuẩn (DIN 912)

3. Cấu tạo chi tiết về sản phẩm

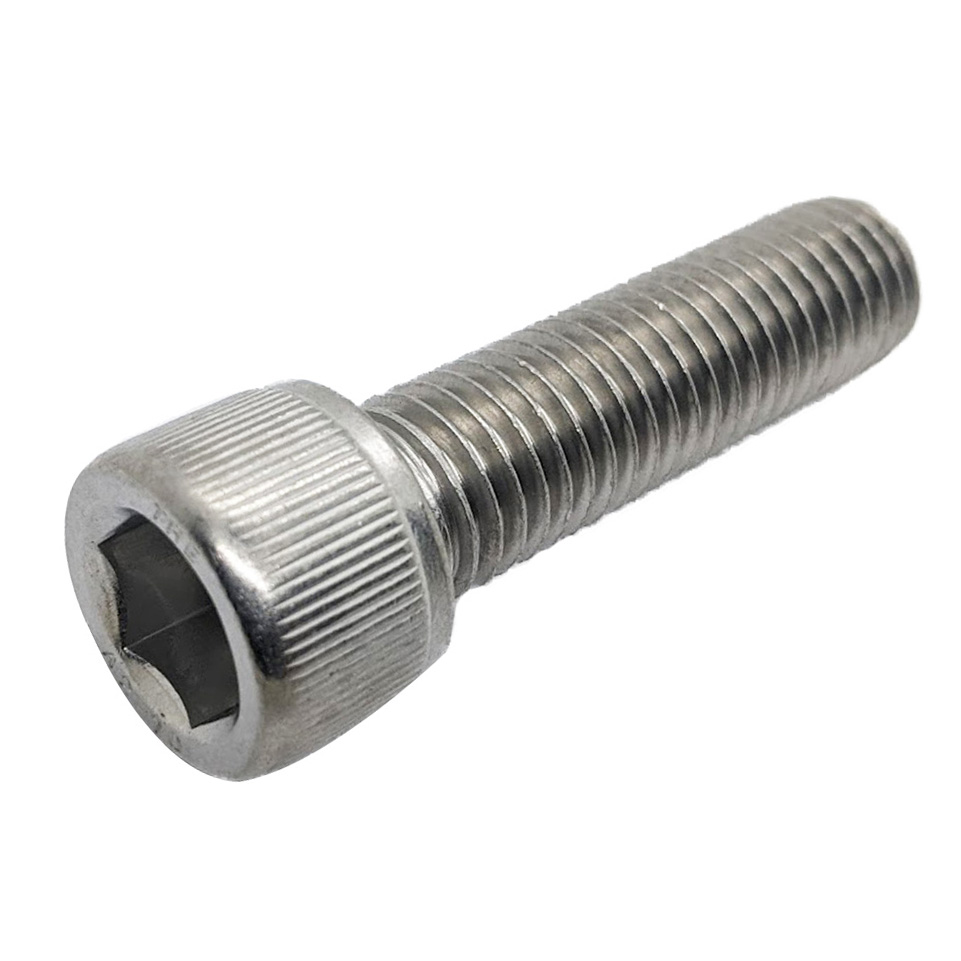

Bu lông lục giác chìm DIN 912 M5x8 sở hữu biên dạng cơ khí tinh xảo nhờ công nghệ dập nguội định hình chất lượng cao:

• Đầu mũ hình trụ tròn (Cylindrical Head): Thiết kế mũ dày dặn với chiều cao 5 mm, cho phép đầu bu lông chìm hoàn toàn vào lỗ khoét bậc của phôi máy, bảo vệ tuyệt đối cụm liên kết tránh các va quẹt cơ học từ bên ngoài và tối ưu không gian vận hành.
• Lỗ lục giác chìm (Hexagon Socket): Lỗ lục giác cỡ 4 mm được dập sâu chuẩn xác đồng tâm tại đỉnh mũ. Thiết kế này giúp dụng cụ siết ôm chặt góc tiếp xúc, tăng momen siết tối đa gấp nhiều lần so với bu lông đầu vít bake thông thường mà không lo bị tuột hay toét giác.
• Thân ren suốt hoàn toàn: Hệ ren mét bước 0.8 mm được cán ren sắc nét dọc suốt chiều dài thân 8 mm, cho khả năng bám siết chắc chắn ngay cả trên các phôi máy mỏng.

4. Ý nghĩa các ký hiệu trên đầu bu lông A2-70 là gì

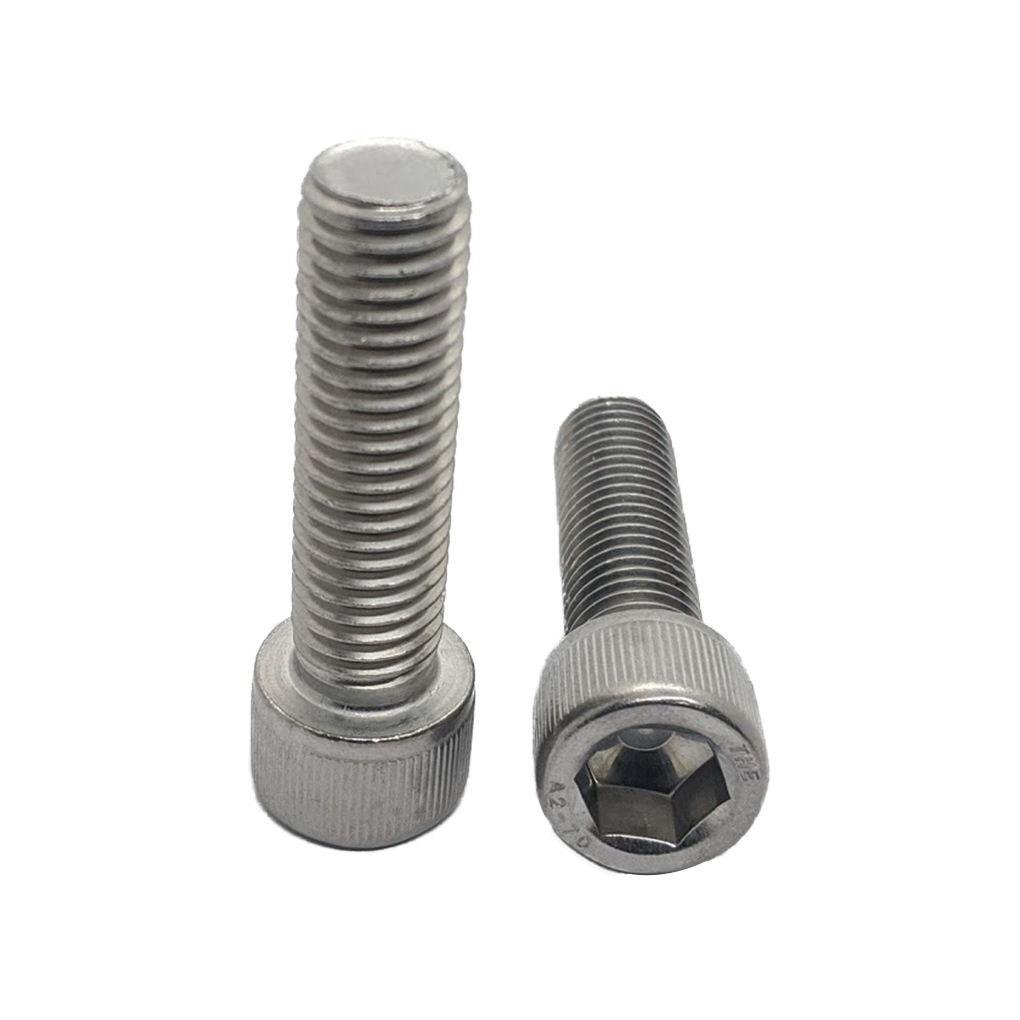

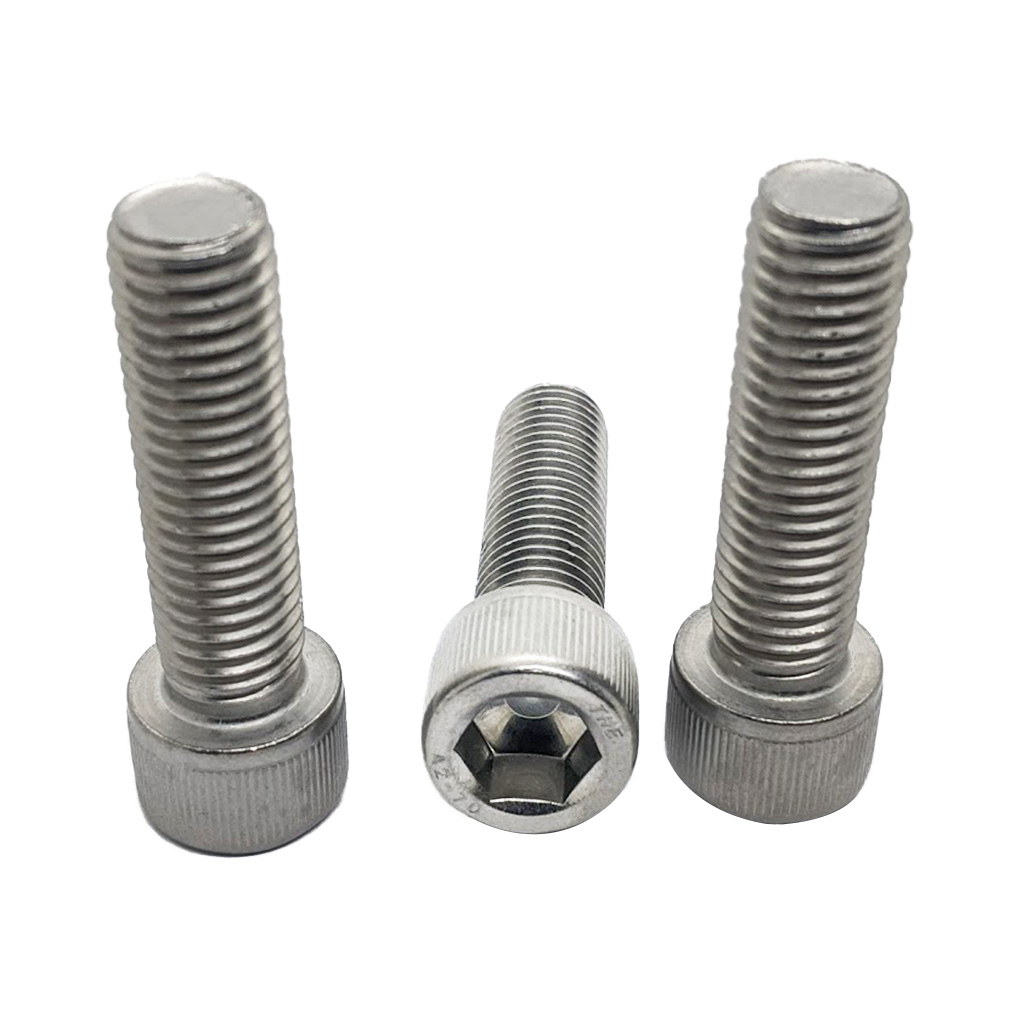

Trên phần vành mũ của bu lông lục giác chìm đầu trụ chính hãng, các kỹ sư thường quan sát thấy ký hiệu dập nổi A2-70 song hành cùng thương hiệu nhà sản xuất. Đây là ký tự chuẩn hóa quốc tế theo tiêu chuẩn ISO 3506 quy định về phân loại thép không gỉ:

• Ký hiệu A2: Đại diện cho nhóm thép không gỉ cơ bản. Chữ A viết tắt của nhóm thép Austenitic (không nhiễm từ, dẻo dai cao và chống ăn mòn vượt trội). Số 2 xác định cấp độ mác thép Inox 304 tiêu chuẩn (thành phần hóa học chứa khoảng 18% Crom và 8% Niken).
• Ký hiệu 70: Đại diện cho giới hạn bền kéo của vật liệu. Số 70 biểu thị giới hạn bền kéo đứt tối thiểu là 700 N/mm2 (tương đương 700 MPa). Điều này đảm bảo bu lông chịu được ứng suất kéo giật cực tốt dưới lực căng dọc trục mà không bị biến dạng cơ lý.

5. Cơ tính vật liệu Inox 304 & Khả năng chịu lực, chống ăn mòn

• Kháng gỉ sét xuất sắc: Khả năng tự hình thành lớp màng bảo vệ thụ động siêu mỏng chống gỉ của Inox 304 giúp bu lông hoạt động bền bỉ trong môi trường ẩm ướt, nước mưa ngoài trời, hơi nước nóng và hóa chất nồng độ nhẹ.
• Giới hạn cơ lý bền bỉ: Cấp bền chịu kéo tối thiểu đạt 700 MPa và giới hạn chảy tối thiểu đạt 450 MPa, đem lại tính an toàn cơ học cao cho các gá kẹp động và tĩnh chịu rung lắc liên tục.
• Đặc tính phi từ tính: Hầu như không tương tác từ trường (hút nam châm) ở trạng thái ủ nhiệt tiêu chuẩn, là lựa chọn bắt buộc cho các thiết bị điện tử nhạy cảm hoặc y khoa.

6. Ứng dụng phổ biến trong kỹ thuật lắp ráp

Quy cách bu lông M5x8 nhỏ gọn là linh kiện đa năng được ứng dụng rộng rãi trong các kết cấu chính xác:

• Lắp ráp thiết bị điện tử & Gia dụng: Dùng để định vị vỏ hộp nhôm, bệ gá mạch in, linh kiện cơ điện trong tủ điện trung thế, thiết bị âm thanh cao cấp.
• Chế tạo Robot và Tự động hóa: Liên kết các khớp chuyển động nhỏ của cánh tay Robot, cơ cấu chấp hành xylanh, bệ trượt tuyến tính trong các hệ thống tự động.
• Ngành thực phẩm & Y tế: Lắp ráp cụm máy chế biến thực phẩm, dụng cụ phẫu thuật, thiết bị nha khoa nhờ tính an toàn sinh học cao của mác SUS304.
• Cơ khí lắp máy & Đồ gá Jig: Định vị các cảm biến tiệm cận, gá kẹp phôi trên bàn máy CNC yêu cầu bề mặt phẳng tối đa không bị vướng đầu mũ ốc.

7. Báo giá sản phẩm

Xem giá cập nhật và tồn kho ở đầu trang

Nhấn xem ngay nhiều mã Lục Giác Chìm Đầu Trụ Inox khác tại đây!

8. Hồ sơ chất lượng: ISO

A. Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Xác thực mọi hoạt động lưu kho, đóng gói, phân phối và kiểm định ngẫu nhiên tại tổng kho Mecsu tuân thủ quy chuẩn ISO 9001:2015.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu
