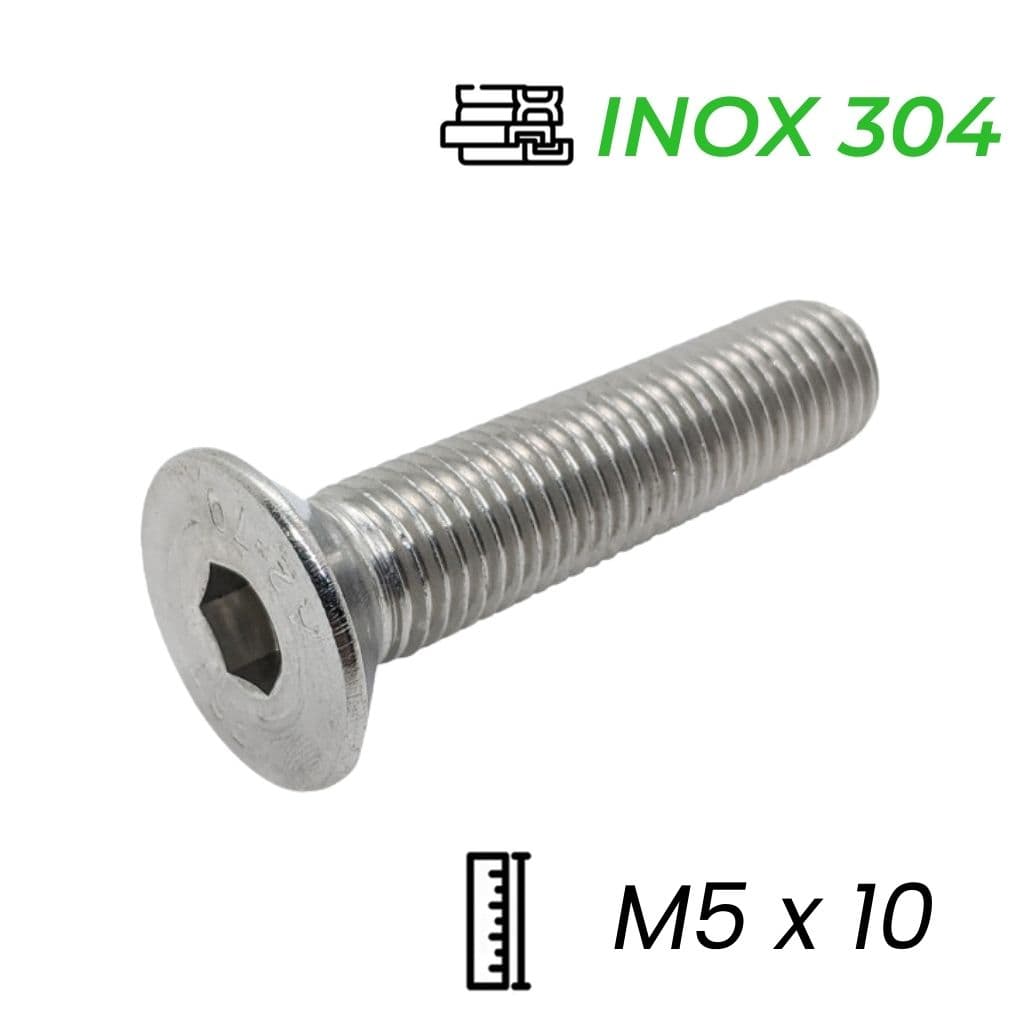

Lục Giác Chìm Col Inox 304 DIN7991 M5x10

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Lục Giác Chìm Col Inox 304 DIN7991 M5x10

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Lục Giác Chìm Col Inox 304 DIN7991 M5x10

Mục lục nội dung

1. 1. Tổng quan về Lục Giác Chìm Col Inox 304 DIN7991 M5x10
2. 2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. 3. Cấu tạo chi tiết và đặc tính hình học đầu col vát phẳng (Form 90 độ)
4. 4. Ưu điểm vượt trội của mác thép không gỉ SUS 304
5. 5. Cơ chế lắp âm phẳng bề mặt và tính thẩm mỹ cơ khí
6. 6. Ứng dụng phổ biến trong cơ khí chính xác, thiết bị điện tử và nội thất
7. 7. Hướng dẫn khoét lỗ col chuẩn xác và quy trình thi công lắp đặt
8. 8. Báo giá Lục Giác Chìm Col Inox 304 M5x10 sỉ tốt nhất tại Mecsu
9. 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

1. Tổng quan về Lục Giác Chìm Col Inox 304 DIN7991 M5x10

Lục Giác Chìm Col Inox 304 DIN7991 M5x10 là linh kiện kẹp chặt chuyên dụng cho các yêu cầu lắp ráp phẳng mặt với độ chịu lực trung bình. Điểm đặc trưng nhất của sản phẩm chính là phần đầu vít hình phễu, cho phép ẩn hoàn toàn dưới bề mặt phôi sau khi siết chặt. Đây được coi là giải pháp tối ưu cho những thiết kế giới hạn về không gian hoặc những vị trí yêu cầu độ nhẵn mịn tuyệt đối của bề mặt thiết bị.

Sản phẩm được chế tác từ thép không gỉ Inox 304 theo tiêu chuẩn DIN 7991, mang lại khả năng kháng ăn mòn vượt trội trong nhiều môi trường khác nhau. Với sự kết hợp giữa kích thước ren M5 và chiều dài 10mm gọn gàng, loại vít này rất phổ biến trong các dự án cơ khí chính xác, đóng tàu và các hệ thống kỹ thuật yêu cầu tính thẩm mỹ cao.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

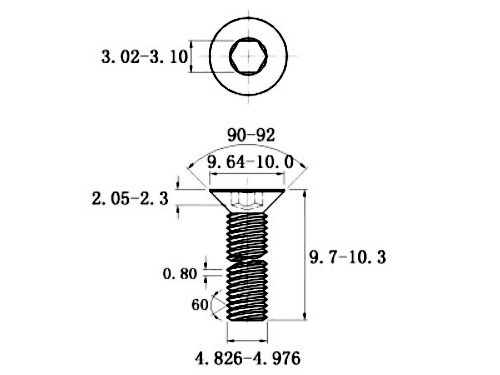

3. Cấu tạo chi tiết và đặc tính hình học đầu col vát phẳng (Form 90 độ)

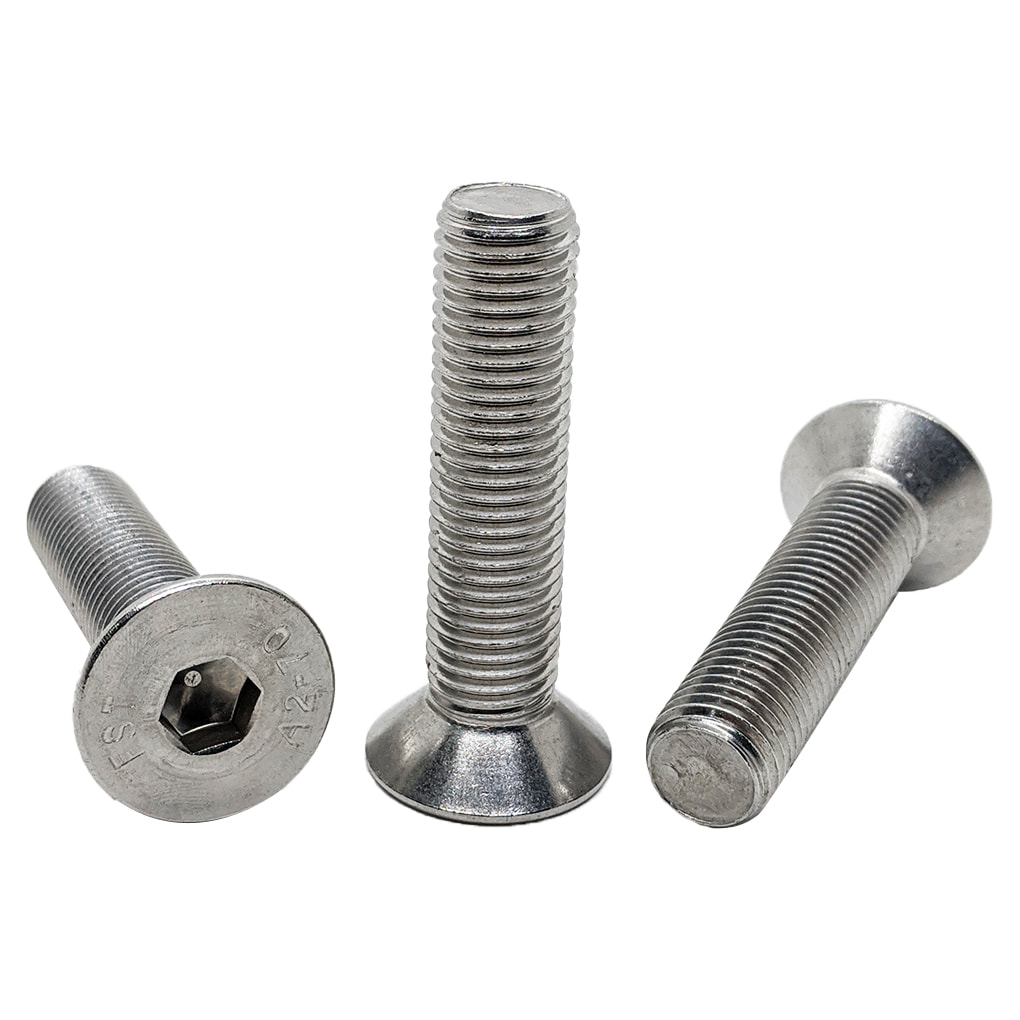

Lục giác chìm đầu col DIN 7991 M5x10 sở hữu ngôn ngữ thiết kế hình học tối ưu hóa công năng phẳng bề mặt:

• Mũ đầu col vát phẳng dạng nón ngược: Mặt trên cùng của mũ hoàn toàn bằng phẳng, lòng đầu dập chìm lỗ lục giác 6 cạnh size 3.0mm sắc nét giúp dụng cụ siết ôm khít tuyệt đối. Biên dạng dưới của mũ thu hẹp dần tạo thành một góc côn vát đúng 90 độ, hoạt động như một nêm định vị giúp vít tự động căn thẳng tâm lỗ bản mã kẹp khi siết xuống.
• Thân ren suốt cán nguội tinh xảo: Chiều dài ren suốt ngắn gọn 10mm (tính cả độ dày đầu) với bước ren thô mịn mượt 0.8mm được cán ren nguội chuẩn xác. Chân ren vuông vắn, sạch bavia giúp luồn nhẹ nhàng vào các lỗ taro máy mỏng mà không lo cháy ren hay lệch bước trục.

4. Ưu điểm vượt trội của mác thép không gỉ SUS 304

Vật liệu Inox 304 (đạt phân hạng cấp bền quốc tế A2-70) mang lại những đặc tính cơ lý hóa lý tưởng cho chi tiết liên kết này:

• Khả năng chống hoen rỉ hoàn hảo: Nhờ hàm lượng Crôm (tối thiểu 18%) và Niken (tối thiểu 8%), vít Inox 304 tự tạo lớp màng bảo vệ thụ động chống lại hiện tượng ăn mòn trong môi trường ẩm ướt, nước mưa, dung dịch xà phòng bọt hay các dung môi hữu cơ thông thường.
• Giới hạn chịu nén kéo dẻo dai: Đạt dải bền kéo tối thiểu 700 MPa, vít M5x10 đảm bảo độ bám chắc liên kết bền bỉ cho cấu kiện chuyển động tốc độ cao mà không lo đứt gãy cổ đột ngột dưới tác động của mô-men xoắn.
• Tính trơ từ tính (Không nhiễm từ): Trong quá trình gia công dập nguội, vít có thể nhiễm từ nhẹ (hút nam châm yếu), tuy nhiên sau khi đưa vào vận hành cơ học, sản phẩm hoàn toàn trơ từ tính, bảo vệ an toàn cho các vi mạch điện tử xung quanh không bị nhiễu loạn trường.

5. Cơ chế lắp âm phẳng bề mặt và tính thẩm mỹ cơ khí

Lý do dòng lục giác chìm đầu côn DIN 7991 M5x10 trở nên không thể thay thế trong các thiết kế cơ khí hiện đại chính là nhờ khả năng giấu mũ ốc tuyệt vời:

• Triệt tiêu cản trở cơ học chuyển động: Khi được lắp đặt vào lỗ khoan đã khoét col loe 90 độ, toàn bộ khối mũ vít chìm hẳn xuống, bằng mặt phẳng với cấu kiện kẹp. Thiết kế này ngăn chặn hoàn toàn việc các chi tiết chuyển động trượt qua lại bị vướng mắc vào đầu mũ ốc, bảo vệ an toàn hệ thống chuyển động liên tục.
• Nâng tầm thẩm mỹ công nghiệp tinh tế: Bề mặt phẳng láng mịn kết hợp màu trắng ánh kim sang trọng của Inox 304 giúp sản phẩm tôn lên vẻ đẹp cơ khí chính xác, cao cấp cho mặt ngoài của thiết bị, đặc biệt là các mặt panel điều khiển trực diện.

6. Ứng dụng phổ biến trong cơ khí chính xác, thiết bị điện tử và nội thất

Quy cách đường kính M5 nhỏ gọn cùng chiều dài 10mm giúp sản phẩm phủ sóng rộng rãi trong nhiều phân khúc kỹ thuật:

• Chế tạo vỏ máy móc, thiết bị điện tử: Bắt cố định các mặt nạ panel điều khiển, nắp đậy khoang linh kiện của máy CNC, thiết bị viễn thông, tủ điện tự động hóa chịu môi trường ẩm.
• Lắp ráp thiết bị y tế và nhà bếp: Liên kết các chi tiết khung sườn, khay kệ trong phòng mổ, dụng cụ nha khoa hay dây chuyền chế biến thực phẩm - nơi yêu cầu bề mặt phẳng lỳ để dễ lau chùi, diệt khuẩn và tuyệt đối không rỉ sét sinh độc tố.
• Ngành sản xuất nội thất và đồ gia dụng cao cấp: Gắn bản lề âm cửa, khóa cửa dải inox, lắp ráp các cơ cấu khung nhôm kính, bàn ghế ngoại thất hạng sang chịu nắng mưa thời tiết ngoài trời.
• Lắp ráp linh kiện ô tô, xe máy, flycam: Bắt các chi tiết ốp trang trí chịu lực rung lắc, nắp bảo vệ lốc máy nhỏ hoặc các khớp liên kết cơ cấu khung vỏ thiết bị mô hình bay điều khiển từ xa.

7. Hướng dẫn khoét lỗ col chuẩn xác và quy trình thi công lắp đặt

Để đạt được hiệu quả phẳng mặt 100% khi thi công vít M5x10:

• Bước 1: Khoan lỗ ren: Sử dụng mũi khoan 4.2mm để chuẩn bị lỗ taro ren M5 tiêu chuẩn.
• Bước 2: Doa miệng lỗ: Sử dụng mũi doa côn 90 độ chuyên dụng. Đường kính miệng doa phải đạt 10mm để mũ vít chìm khít.
• Bước 3: Vệ sinh ren: Làm sạch phôi kim loại trong lỗ để vít xoáy vào nhẹ nhàng, tránh cháy ren.
• Bước 4: Siết vít: Sử dụng chìa lục giác 3mm, siết đều tay cho đến khi mũ vít nằm bằng với mặt phôi vật liệu.

8. Báo giá Lục Giác Chìm Col Inox 304 M5x10 sỉ tốt nhất tại Mecsu

Giá bán Lục Giác Chìm Col Inox 304 DIN7991 M5x10 tại Mecsu: 428đ/ Cái (Đã có VAT)

• Chính sách chiết khấu lũy tiến bậc thang siêu hấp dẫn dành riêng cho các xưởng gia công vỏ tủ điện, xưởng lắp ráp thiết bị điện tử chính xác, đơn vị sản xuất đồ nội thất inox cao cấp và các đại lý phân phối vật tư phụ trợ công nghiệp sỉ trên toàn quốc.

Nhấn xem thêm các quy cách Lục Giác Chìm Col DIN7991 kích cỡ khác ở đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

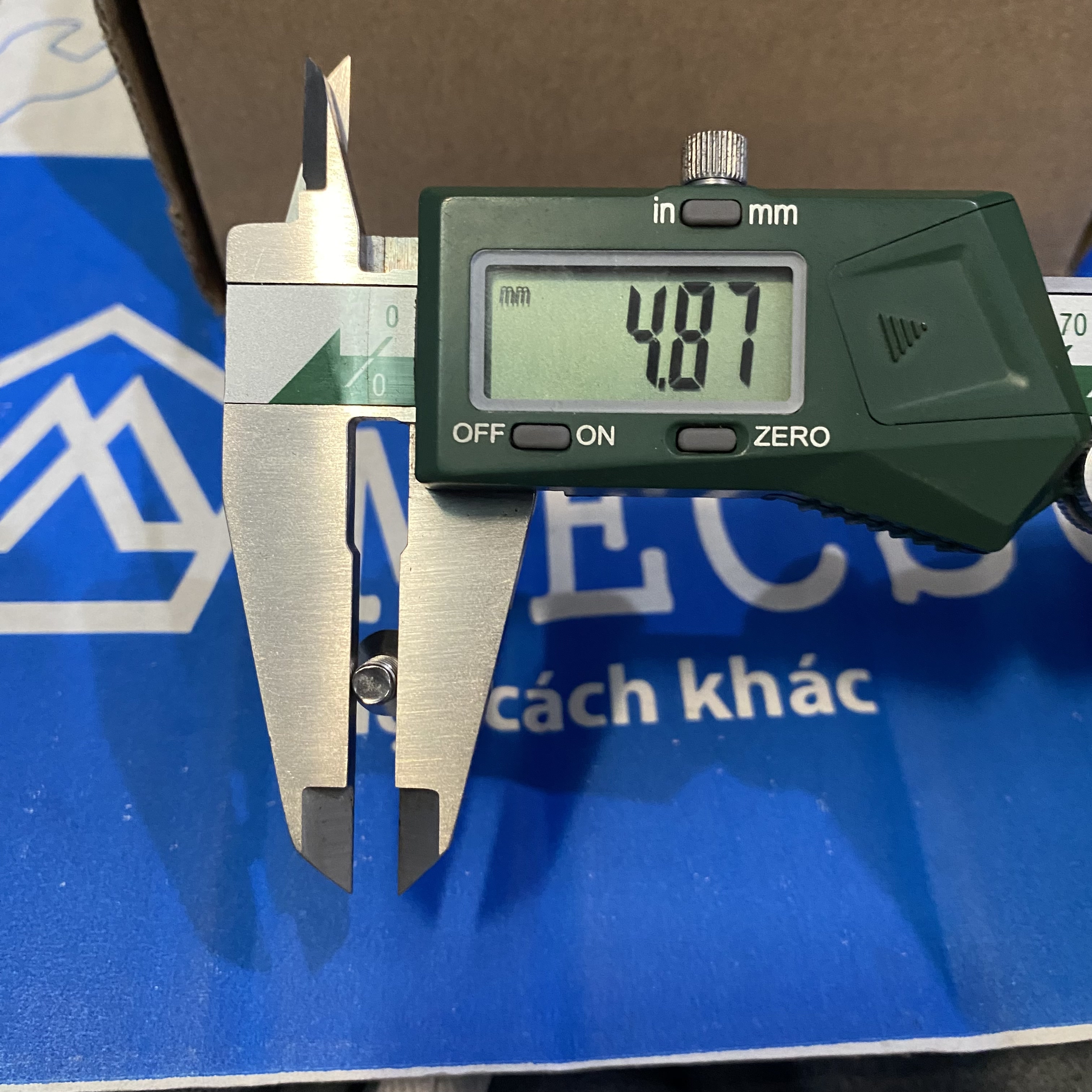

Mọi lô hàng Lục Giác Chìm Col Inox 304 điều phối và phân phối tại hệ thống tổng kho vật tư Mecsu đều được kiểm định ngẫu nhiên nghiêm ngặt các thông số bước ren bằng dưỡng kiểm, khẩu độ mũ loe bằng panme đo lường đạt chuẩn quy trình quản lý chất lượng ISO 9001:2015 quốc tế.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu

TỔNG KHO VẬT TƯ CÔNG NGHIỆP MECSU

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: [email protected]

Trang web: mecsu.vn
