Lông đền phẳng nhựa là chi tiết dạng vòng có lỗ ở tâm, được sử dụng cùng bu lông, vít hoặc đai ốc trong các mối ghép cơ khí. Sản phẩm được chế tạo từ vật liệu polymer khác nhau tùy mã, chẳng hạn polyamide (PA), POM, PTFE, PP hoặc các loại nhựa kỹ thuật khác. Lông đền có thể hỗ trợ phân bố lực tiếp xúc, bảo vệ bề mặt chi tiết và trong một số ứng dụng được lựa chọn để tạo lớp cách điện hoặc hạn chế tiếp xúc trực tiếp giữa các vật liệu.
Khi chọn lông đền phẳng nhựa, cần kiểm tra đường kính trong, đường kính ngoài, chiều dày, loại vật liệu, tiêu chuẩn hoặc quy cách và điều kiện làm việc. Không nên dùng tên gọi “lông đền nhựa” hoặc “nylon washer” để suy ra vật liệu cụ thể. Với ứng dụng có yêu cầu về nhiệt độ, hóa chất, cách điện, độ ổn định kích thước hoặc khả năng chịu tải, cần đối chiếu catalogue/datasheet của đúng mã trước khi mua.

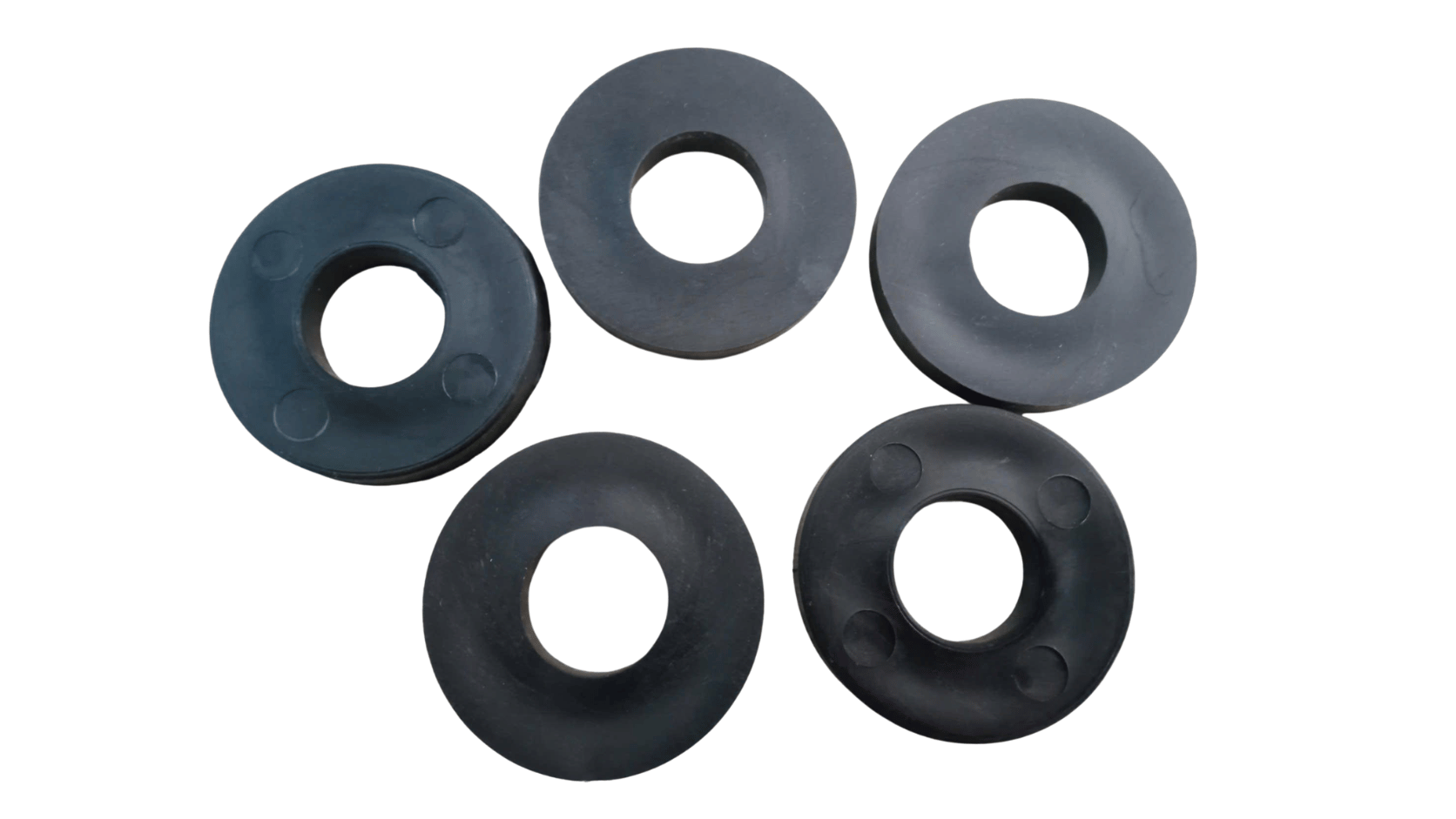

1. Lông Đền Phẳng Nhựa là gì?
Lông đền phẳng nhựa, tiếng Anh thường gọi là plastic flat washer hoặc plastic plain washer, là một loại vòng đệm phẳng có lỗ ở tâm. Sản phẩm được lắp cùng chi tiết liên kết có ren và đặt tại vị trí tiếp xúc trong mối ghép theo thiết kế.
Về chức năng cơ bản, lông đền tạo ra một bề mặt tiếp xúc giữa chi tiết liên kết và bề mặt được ghép. Tùy thiết kế mối ghép và vật liệu, lông đền nhựa có thể được sử dụng để hỗ trợ phân bố lực tiếp xúc, hạn chế làm xước hoặc ảnh hưởng đến bề mặt, đồng thời tạo lớp ngăn cách giữa các chi tiết.
Ưu điểm riêng của lông đền nhựa là có thể đáp ứng những yêu cầu mà lông đền kim loại không phù hợp, chẳng hạn cần cách điện hoặc hạn chế tiếp xúc trực tiếp giữa hai vật liệu. Tuy nhiên, đặc tính này không giống nhau giữa các loại polymer. PA, POM, PTFE, PP, PVDF hay PEEK có đặc tính cơ học, nhiệt và hóa học khác nhau, nên phải lựa chọn theo đúng vật liệu của mã sản phẩm.
2. Các dòng Lông Đền Phẳng Nhựa phổ biến

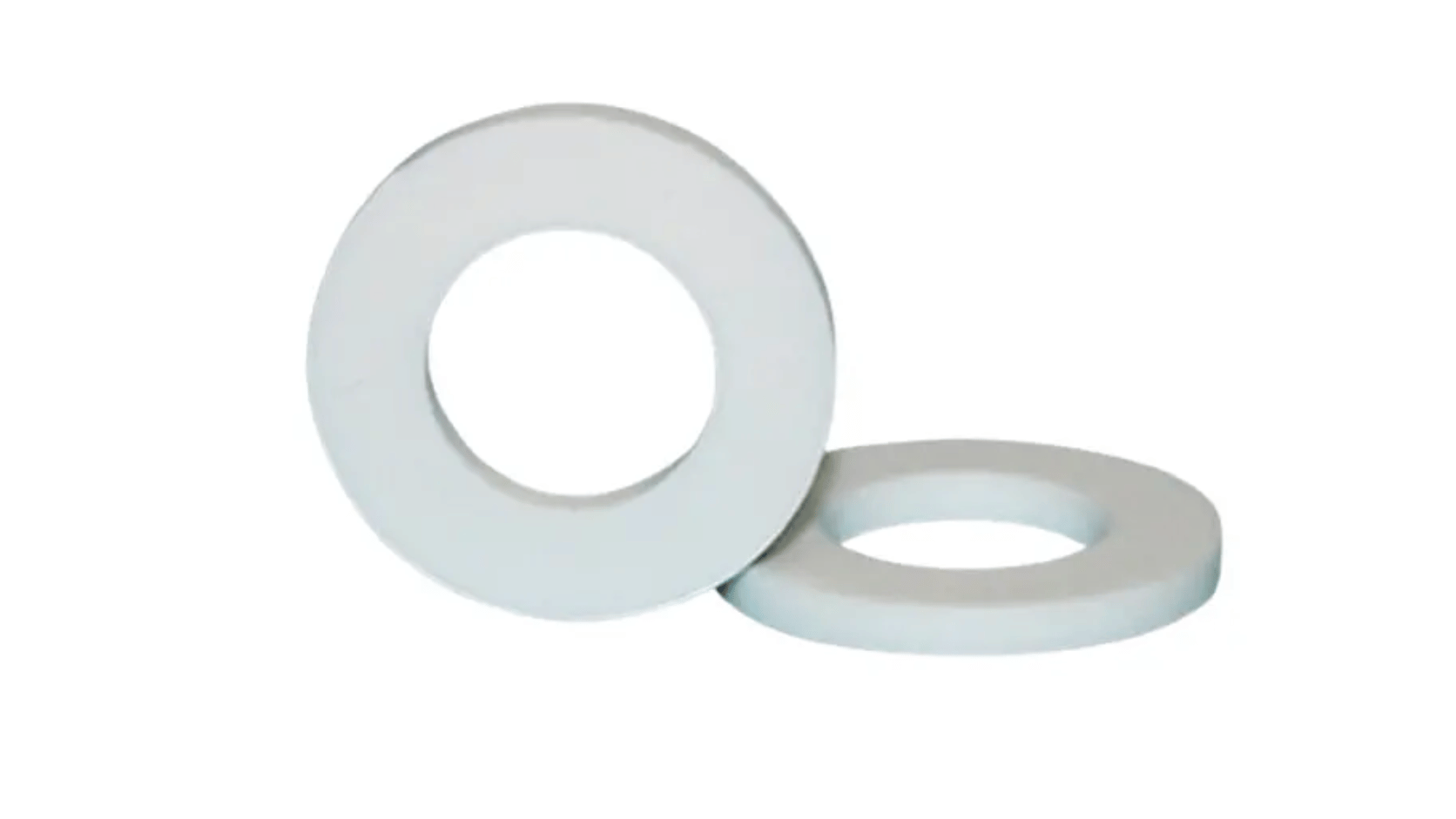

2.1. Phân loại theo vật liệu
Vật liệu là một trong những tiêu chí quan trọng nhất để phân biệt lông đền nhựa. Tùy nhà sản xuất, có thể gặp polyamide (PA), PA6.6, POM, PTFE, PP, PVDF, PEEK và một số polymer khác. Mỗi vật liệu có đặc tính riêng về độ cứng, ổn định kích thước, nhiệt độ làm việc và khả năng tương thích hóa chất.
Do đó, không nên gọi chung toàn bộ lông đền nhựa là “lông đền nylon”. Chỉ sử dụng thuật ngữ nylon hoặc polyamide khi vật liệu của sản phẩm được nhà sản xuất xác nhận.
2.2. Phân loại theo kích thước
Lông đền phẳng nhựa có nhiều quy cách kích thước để kết hợp với các cỡ bu lông, vít và đai ốc khác nhau. Ba kích thước cơ bản cần kiểm tra là đường kính trong, đường kính ngoài và chiều dày.
Cỡ ren chỉ là căn cứ ban đầu để lựa chọn. Hai sản phẩm cùng sử dụng với một cỡ bu lông vẫn có thể khác nhau về đường kính ngoài hoặc chiều dày và không nhất thiết thay thế trực tiếp cho nhau.
2.3. Phân loại theo tiêu chuẩn và quy cách
Một số nhà sản xuất cung cấp lông đền nhựa theo kích thước tham chiếu các quy cách lông đền thông dụng như DIN hoặc ISO. Tuy nhiên, cần phân biệt giữa tiêu chuẩn thiết kế của chi tiết và vật liệu chế tạo.
ISO 7089:2000 có phạm vi là Plain washers — Normal series — Product grade A và là tiêu chuẩn hiện hành được ISO công bố; hồ sơ ISO cho biết tiêu chuẩn này đang trong quá trình được sửa đổi. Không nên suy ra rằng mọi lông đền nhựa đều mặc nhiên là sản phẩm ISO 7089 hoặc có đầy đủ tính chất của lông đền kim loại theo tiêu chuẩn này.
3. Cách chọn Lông Đền Phẳng Nhựa đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước khi chọn lông đền phẳng nhựa, cần xác định vai trò của sản phẩm trong mối ghép. Sản phẩm có thể được dùng để hỗ trợ phân bố lực tiếp xúc, bảo vệ bề mặt, tạo lớp cách điện hoặc cách ly giữa các vật liệu. Mục đích sử dụng sẽ quyết định vật liệu và quy cách cần lựa chọn.
Điều kiện môi trường cần được xem xét ngay từ đầu. Những yếu tố liên quan có thể gồm nhiệt độ, độ ẩm, dầu mỡ, dung môi, hóa chất và môi trường ngoài trời. Không phải mọi loại nhựa đều có khả năng đáp ứng giống nhau đối với các điều kiện này.
Nếu ứng dụng có yêu cầu đặc biệt về cách điện, độ ổn định kích thước hoặc khả năng chịu hóa chất, cần xác định đúng loại polymer thay vì chọn theo tên gọi chung “nhựa”.

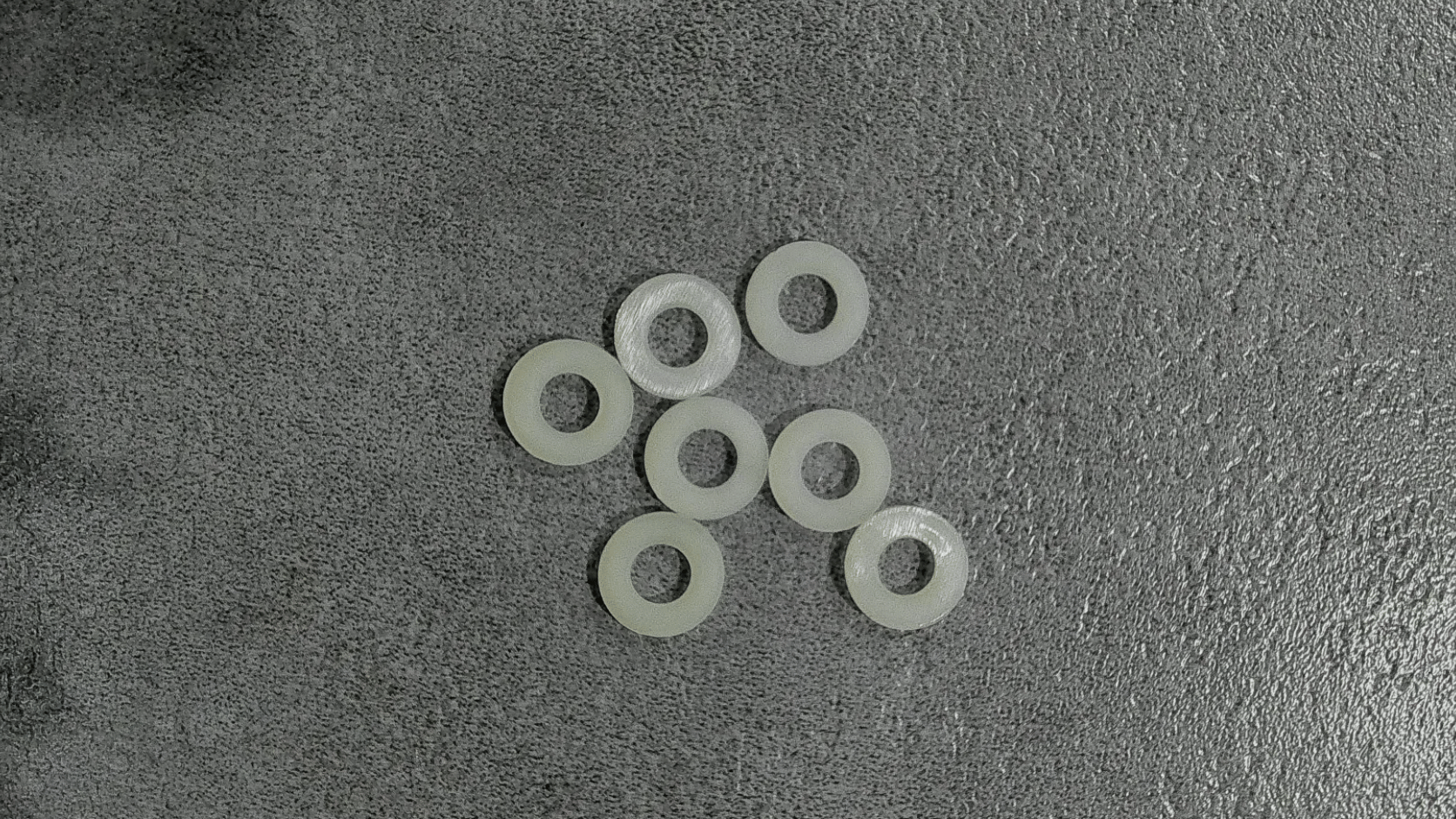

3.2. Chọn theo kích thước và thông số kỹ thuật
Ba thông số hình học chính của lông đền phẳng là đường kính trong, đường kính ngoài và chiều dày.
| Thông số | Ý nghĩa khi lựa chọn |
| Đường kính trong | Kiểm tra khả năng lắp qua thân bu lông hoặc vít. |
| Đường kính ngoài | Xác định kích thước vùng tiếp xúc và mức độ phù hợp với không gian lắp đặt. |
| Chiều dày | Là một phần của quy cách sản phẩm và cần được đối chiếu với thiết kế mối ghép. |
Không nên xác định mã sản phẩm chỉ bằng cỡ ren như M4, M5, M6 hoặc M8. Cỡ ren không thể hiện đầy đủ đường kính ngoài và chiều dày của lông đền.
Đặc biệt với sản phẩm nhựa, không nên mặc định kích thước thực tế hoàn toàn giống với lông đền kim loại có cùng tên quy cách. Quá trình gia công và đặc tính của polymer có thể ảnh hưởng đến kích thước và dung sai sản phẩm. Vì vậy, cần sử dụng bảng thông số của đúng mã khi kích thước là yếu tố quan trọng.
Trong trường hợp thay thế, nên đo hoặc xác nhận đủ ba kích thước trước khi đặt hàng. Việc chỉ kiểm tra lỗ trong mà bỏ qua đường kính ngoài hoặc chiều dày có thể dẫn đến chọn sai quy cách.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Đối với lông đền phẳng nhựa, vật liệu phải được xác định riêng theo từng mã. Không nên suy luận vật liệu từ màu sắc hoặc từ cách gọi sản phẩm.
Polyamide (PA) là một lựa chọn phổ biến trong các sản phẩm nhựa kỹ thuật, nhưng không phải toàn bộ lông đền nhựa đều làm từ PA. PTFE, POM, PP, PVDF và PEEK có các đặc tính khác nhau và có thể được lựa chọn cho những yêu cầu ứng dụng khác nhau.
Nếu cần chống hóa chất, chịu nhiệt hoặc duy trì kích thước trong điều kiện làm việc cụ thể, cần kiểm tra trực tiếp dữ liệu của vật liệu và mã sản phẩm. Không nên lấy thông số của một loại polymer để áp dụng cho loại khác.
Đối với tiêu chuẩn, cần xem chính xác catalogue đang công bố sản phẩm theo tiêu chuẩn nào hoặc theo quy cách tham chiếu nào. Tiêu chuẩn hình học không đồng nghĩa với việc vật liệu của sản phẩm đã được xác định bởi tiêu chuẩn đó.
3.4. Chọn theo thiết kế và khả năng làm việc
Lông đền phẳng nhựa có hình dạng đơn giản nhưng khả năng làm việc chịu ảnh hưởng rõ rệt bởi vật liệu. Khi lựa chọn, cần xem xét lực tác dụng lên mối ghép, nhiệt độ, hóa chất và độ ổn định kích thước của polymer.
Không nên mặc định lông đền nhựa có thể chịu tải tương đương lông đền kim loại cùng kích thước. Nếu mối ghép chịu lực đáng kể, cần xác định yêu cầu cơ học của hệ thống và kiểm tra dữ liệu kỹ thuật của vật liệu cụ thể.
Trong ứng dụng cần cách điện, lông đền nhựa có thể giúp tạo lớp ngăn cách giữa các chi tiết. Tuy nhiên, mức độ cách điện và khả năng làm việc ở điều kiện thực tế phải dựa trên thông số của vật liệu hoặc sản phẩm, không nên suy ra chỉ từ việc sản phẩm được làm bằng nhựa.
Với môi trường có nhiệt độ cao hoặc tiếp xúc hóa chất, khả năng sử dụng cũng phụ thuộc vào đúng loại polymer. Một vật liệu phù hợp với một môi trường chưa chắc phù hợp với môi trường khác.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua, cần kiểm tra lông đền cùng toàn bộ mối ghép mà sản phẩm sẽ lắp vào. Những thông tin cần đối chiếu gồm:
- Tên sản phẩm và loại lông đền.
- Mã sản phẩm/model.
- Đường kính trong.
- Đường kính ngoài.
- Chiều dày.
- Loại nhựa.
- Tiêu chuẩn hoặc quy cách nếu có.
- Bu lông, vít hoặc đai ốc sử dụng cùng.
- Điều kiện nhiệt độ và môi trường làm việc.
- Yêu cầu về cách điện, hóa chất hoặc bảo vệ bề mặt nếu có.
Khi thay thế một mã cũ, cần đối chiếu cả kích thước lẫn vật liệu. Một lông đền PA có thể không có cùng đặc tính làm việc với lông đền PTFE hoặc POM mặc dù cùng cỡ ren.
Nếu mã mới được dùng trong vị trí mà trước đây lắp lông đền kim loại, không nên mặc định chỉ cần cùng kích thước là có thể thay thế. Phải đánh giá lại yêu cầu cơ học, nhiệt và môi trường của mối ghép.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Catalogue hoặc datasheet nên được kiểm tra khi có nhiều loại polymer, nhiều mã gần giống nhau, yêu cầu về nhiệt độ hoặc hóa chất, yêu cầu cách điện, yêu cầu dung sai kích thước hoặc khi cần thay thế một mã đang sử dụng.
Các lỗi thường gặp là chọn chỉ theo cỡ ren, nhầm toàn bộ lông đền nhựa với nylon, bỏ qua đường kính ngoài và chiều dày, không kiểm tra loại polymer hoặc sử dụng vật liệu ngoài điều kiện làm việc phù hợp.
Một lỗi khác là tự suy ra khả năng chịu nhiệt, chịu hóa chất, cách điện hoặc chịu tải dựa trên tên vật liệu chung. Những thông số này phải được xác nhận từ catalogue hoặc datasheet của đúng vật liệu và đúng mã sản phẩm.
Nhu cầu sử dụng → xác định chức năng cần thiết → xác định điều kiện nhiệt độ và môi trường → chọn loại polymer phù hợp → kiểm tra đường kính trong, đường kính ngoài và chiều dày → đối chiếu tiêu chuẩn/quy cách → kiểm tra tương thích với mối ghép → đối chiếu catalogue/datasheet → xác nhận đúng mã sản phẩm trước khi mua.

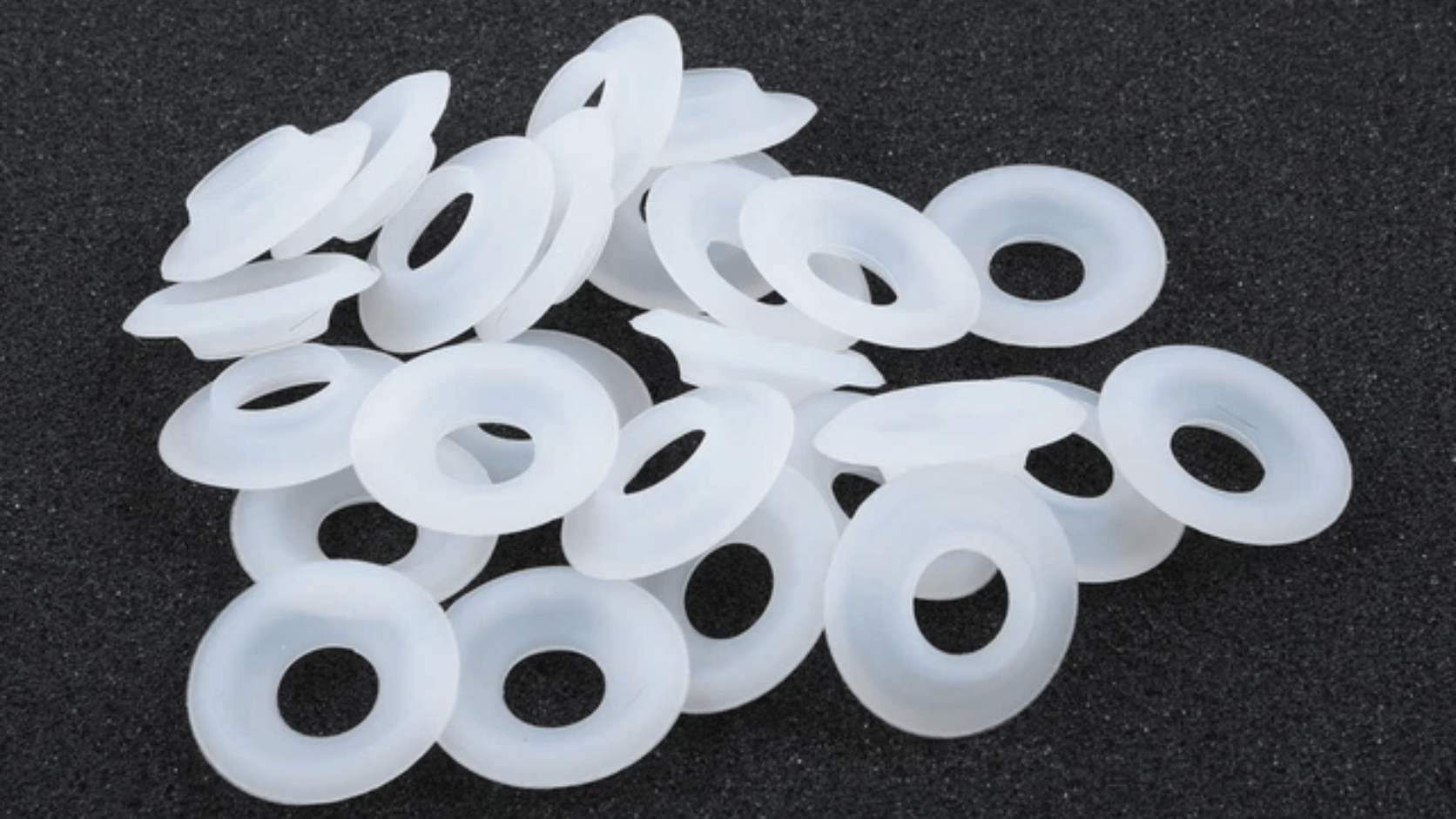

4. Hướng dẫn sử dụng & lắp đặt Lông Đền Phẳng Nhựa
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã sản phẩm, loại nhựa và kích thước. Đồng thời kiểm tra bu lông, vít, đai ốc và bề mặt tiếp xúc có phù hợp với lông đền hay không.
4.2. Chuẩn bị
Đảm bảo bề mặt lắp sạch và không có dị vật ảnh hưởng đến vị trí tiếp xúc. Chuẩn bị dụng cụ siết phù hợp với chi tiết liên kết.
4.3. Lắp đặt & sử dụng
Đặt lông đền phẳng vào vị trí thiết kế của mối ghép, sau đó lắp bu lông hoặc vít cùng đai ốc tương ứng. Thực hiện siết theo yêu cầu của mối ghép hoặc hướng dẫn của nhà sản xuất. Không tự xác định mô-men siết riêng cho lông đền nếu chưa có dữ liệu kỹ thuật.
4.4. Kiểm tra sau khi lắp
Kiểm tra lông đền nằm đúng vị trí, không bị lệch, nứt hoặc biến dạng bất thường. Nếu sản phẩm làm việc trong môi trường nhiệt độ hoặc hóa chất đặc biệt, cần kiểm tra điều kiện thực tế theo datasheet của vật liệu.
5. Những lỗi thường gặp khi sử dụng Lông Đền Phẳng Nhựa
Lỗi phổ biến là chọn lông đền theo cỡ bu lông mà không kiểm tra đầy đủ đường kính trong, đường kính ngoài và chiều dày. Ngoài ra, việc gọi mọi lông đền nhựa là “nylon” cũng có thể dẫn đến chọn sai vật liệu.
Các lỗi khác gồm dùng sai polymer trong môi trường nhiệt hoặc hóa chất không phù hợp, thay thế lông đền kim loại mà không đánh giá lại yêu cầu cơ học và tự suy ra khả năng cách điện hoặc chịu nhiệt mà không có dữ liệu kỹ thuật.
6. Lông Đền Phẳng Nhựa có dùng được trong môi trường nhiệt độ cao không?
Có thể, nhưng không thể trả lời chung cho toàn bộ lông đền nhựa. Khả năng làm việc ở nhiệt độ cao phụ thuộc vào loại polymer và giới hạn nhiệt của đúng sản phẩm. Ví dụ, các loại nhựa kỹ thuật khác nhau có phạm vi sử dụng khác nhau, nên không thể lấy đặc tính của PA để áp dụng cho PTFE, POM hoặc PEEK. Khi ứng dụng có nhiệt độ cao, cần kiểm tra datasheet của đúng vật liệu và mã sản phẩm trước khi sử dụng.
