Hộp phe gài là bộ sản phẩm tập hợp nhiều kích thước phe trong cùng một hộp, giúp người dùng có sẵn nhiều quy cách để phục vụ lắp ráp, sửa chữa và bảo trì cơ khí. Thay vì mua từng vòng phe riêng lẻ, hộp phe gài cung cấp nhiều size được sắp xếp theo từng ngăn, thường gồm phe gài trục, phe gài lỗ hoặc phe gài trục chữ E tùy bộ. Đây là lựa chọn phù hợp cho xưởng cơ khí, bộ phận bảo trì và người thường xuyên cần thay thế phe với nhiều kích thước khác nhau.
Hộp phe gài trên Mecsu hiện có 5 bộ sản phẩm thuộc thương hiệu MS-PRO, gồm các loại theo DIN 471, DIN 472 và DIN 6799. Tùy bộ, số lượng dao động từ 150 đến 370 chi tiết và đều được chia thành 18 size. Khi lựa chọn, cần xác định trước loại phe cần dùng, đường kính trục hoặc lỗ, tiêu chuẩn, vật liệu và phạm vi kích thước của từng hộp. Không nên chỉ dựa vào tổng số chi tiết vì hai hộp có cùng số lượng vẫn có thể chứa loại phe và kích thước hoàn toàn khác nhau.
1. Hộp phe gài là gì?
Hộp phe gài là bộ sản phẩm gồm nhiều vòng phe có kích thước khác nhau, được phân loại và sắp xếp trong một hộp chứa để thuận tiện lưu trữ và sử dụng. Phe gài, còn gọi là retaining ring hoặc circlip, là chi tiết cơ khí dùng để giữ và định vị các bộ phận trong cụm máy thông qua một rãnh được gia công phù hợp. Khi mua theo dạng hộp, người dùng có thể dự trữ nhiều size thay vì phải mua từng kích thước riêng biệt.
Phe gài trục DIN 471 dùng cho rãnh bên ngoài trục, phe gài lỗ DIN 472 dùng cho rãnh bên trong lỗ, còn phe chữ E DIN 6799 có thiết kế khác và được gài vào rãnh từ phía bên ngoài của trục. Việc xác định đúng loại phe là bước đầu tiên trước khi xem xét kích thước.
2. Các dòng hộp phe gài phổ biến

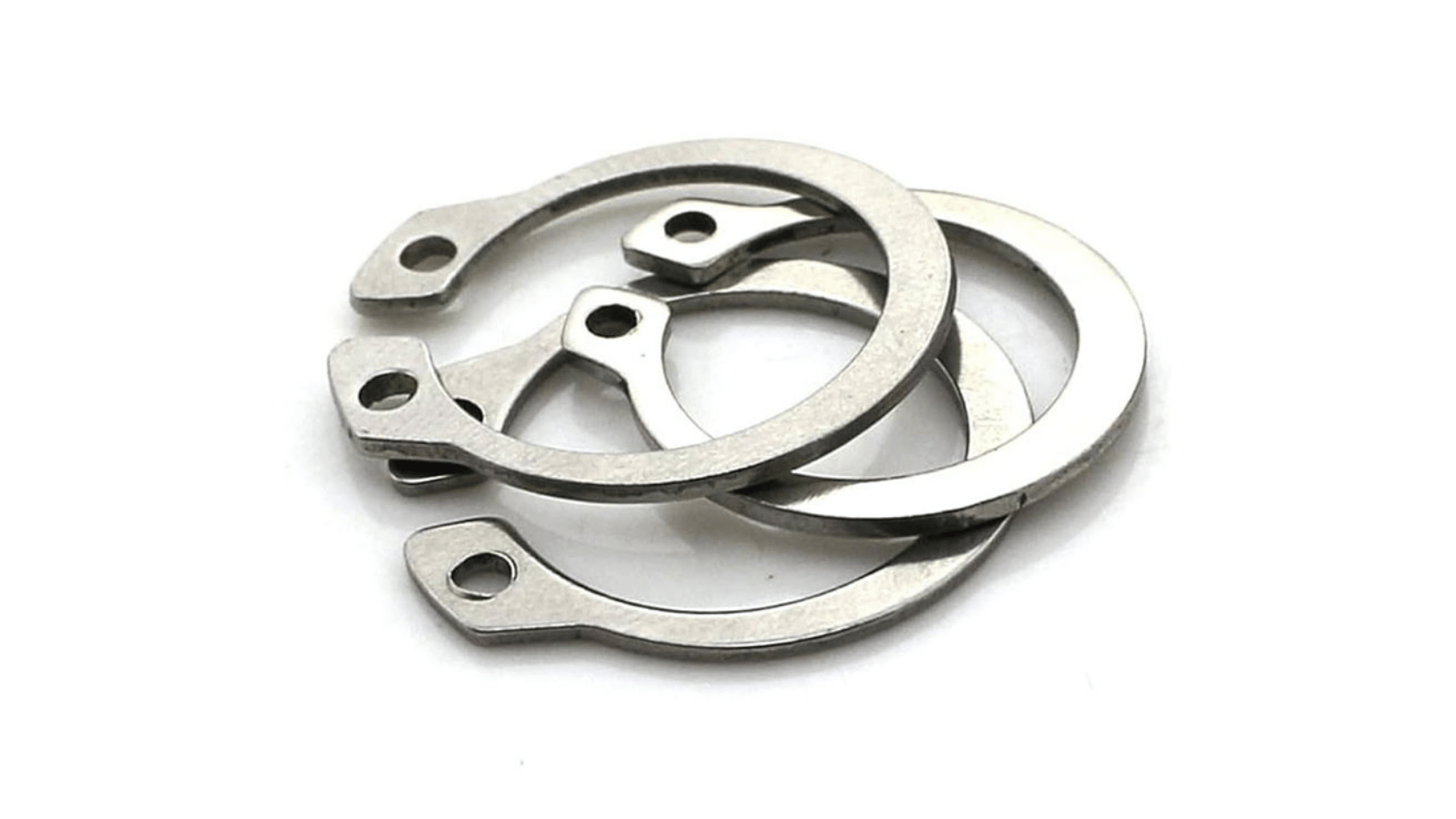

2.1. Hộp phe gài trục DIN 471

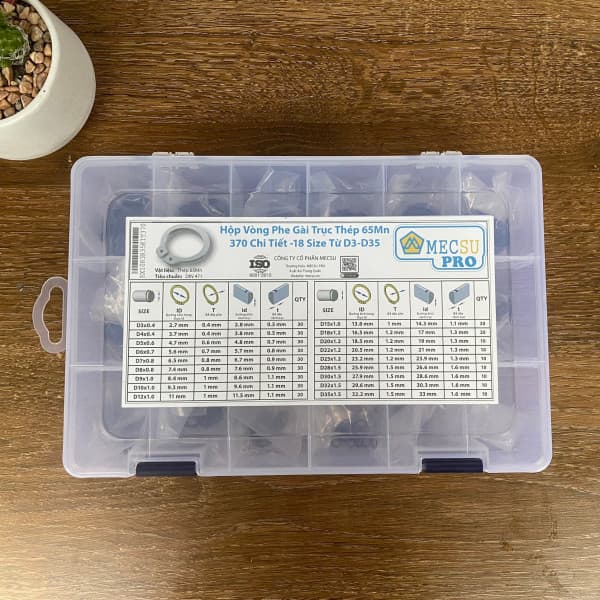

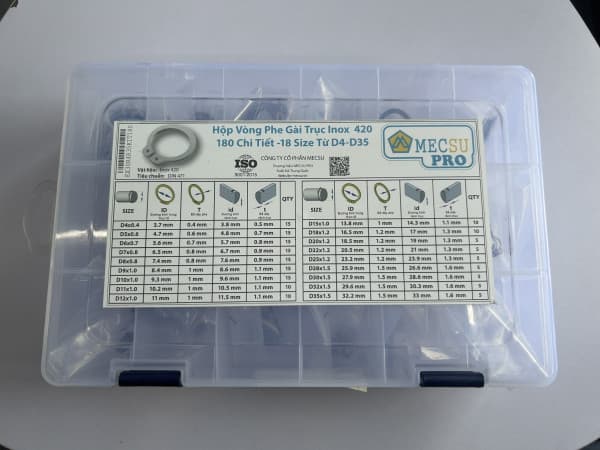

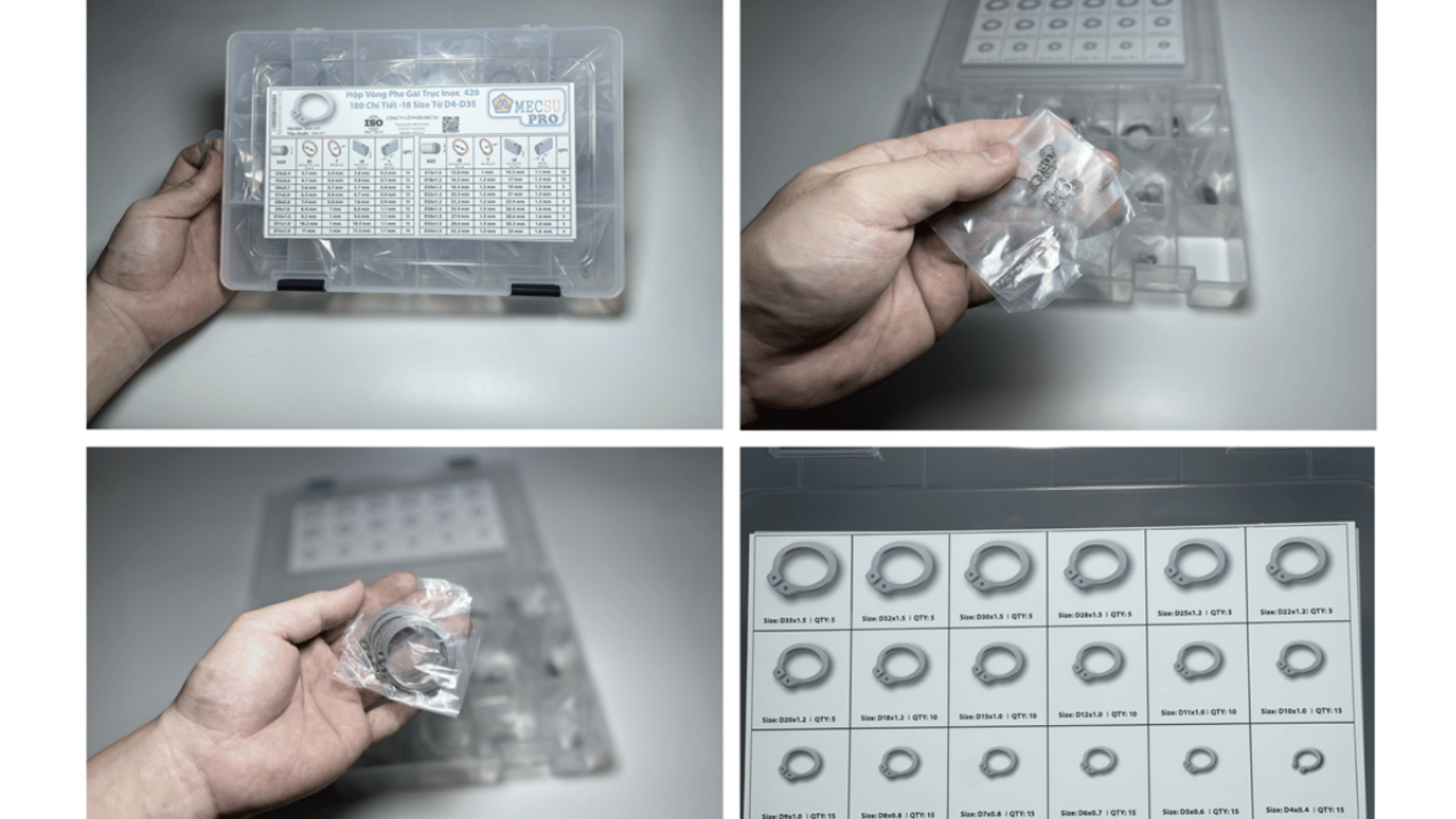

Hộp phe gài trục chứa các vòng chặn dùng trên rãnh ngoài của trục. Trên Mecsu hiện có phiên bản thép 65Mn với 370 chi tiết, 18 size từ D3 đến D35 và phiên bản Inox 420 với 180 chi tiết, 18 size từ D4 đến D35. Hai bộ có cùng chức năng nhưng khác vật liệu và số lượng chi tiết trong hộp. Mã bộ thép là EX10R3R35KIT370, còn bộ Inox 420 là EX30R4R35KIT180.
Loại hộp này phù hợp khi công việc thường xuyên phát sinh các kích thước phe gài trục khác nhau. Khi sử dụng, cần xác định đường kính trục và kiểm tra thông số của phe trong đúng ngăn trước khi lắp. Không nên chọn chỉ theo kích thước nhìn thấy bên ngoài của vòng vì độ dày và kích thước rãnh cũng có thể thay đổi theo từng size.
2.2. Hộp phe gài lỗ DIN 472

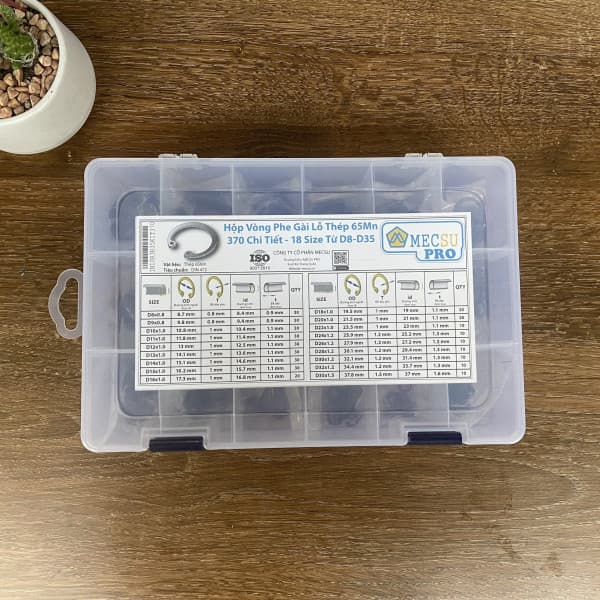

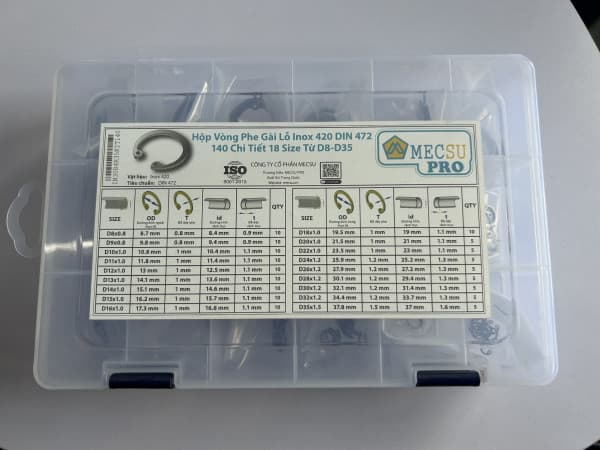

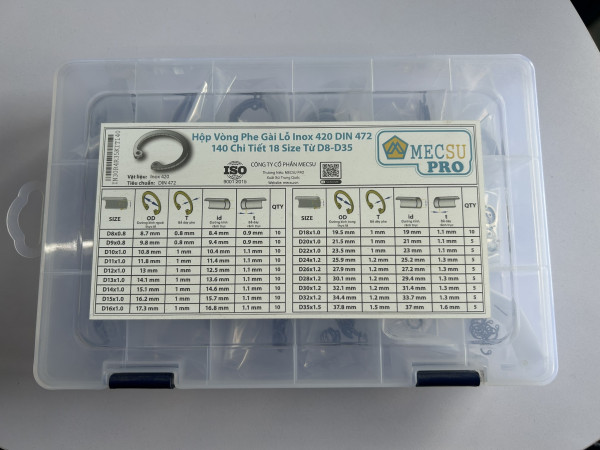

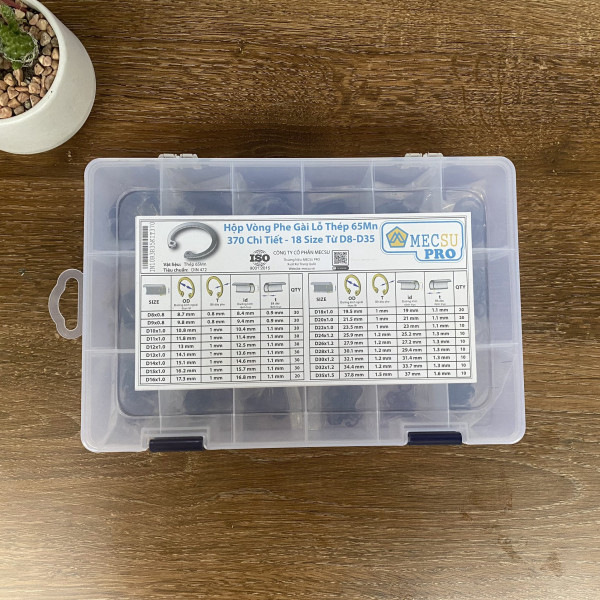

Hộp phe gài lỗ chứa các vòng chặn được thiết kế để lắp vào rãnh nằm bên trong lỗ hoặc thân chi tiết. Mecsu hiện có bộ thép 65Mn 370 chi tiết, 18 size từ D8 đến D35 và bộ Inox 420 140 chi tiết, 18 size từ D8 đến D35. Hai bộ lần lượt có mã IN10R3R35KIT370 và IN30R4R35KIT140.
Điểm cần phân biệt là phe gài lỗ không dùng thay cho phe gài trục. Mặc dù hình dạng của hai loại có thể tương tự, hướng làm việc hoàn toàn khác nhau. Phe DIN 472 phải bung vào rãnh trong lỗ để tạo vai chặn cho chi tiết nằm bên trong.

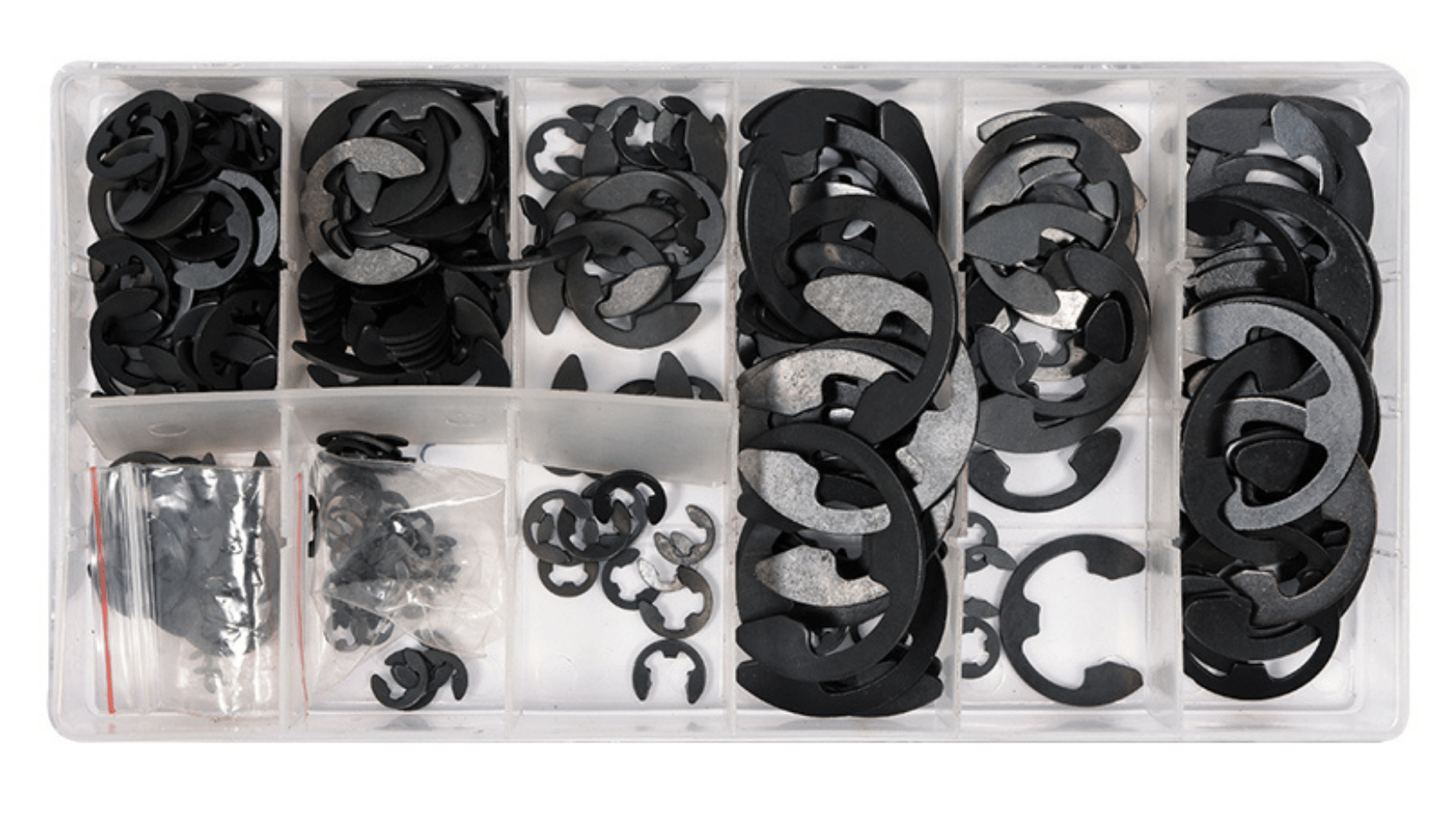

2.3. Hộp phe gài trục chữ E DIN 6799

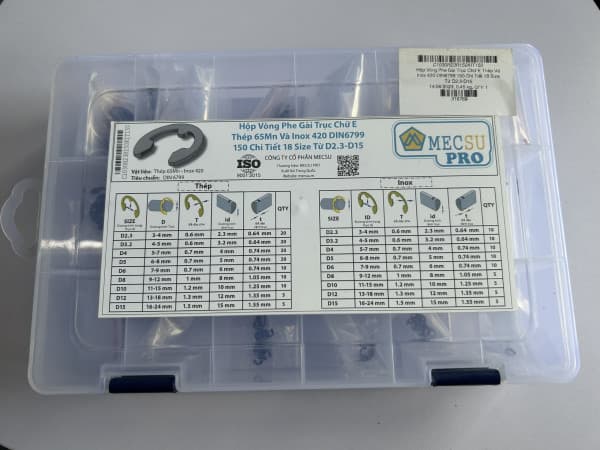

Hộp phe gài trục chữ E là bộ riêng dành cho E-clip, với 150 chi tiết và 18 size từ D2.3 đến D15 theo thông tin category Mecsu. Bộ này có mã C1030R23R150KIT150 và sử dụng kết hợp phe thép và Inox 420. Khác với circlip dạng vòng ngoài DIN 471, phe chữ E có hình dáng đặc trưng và được gài trực tiếp vào rãnh bên ngoài của trục.
Thiết kế này phù hợp với những cơ cấu cần thao tác lắp phe từ phía bên ngoài mà không thuận tiện để đưa một vòng kín hoặc vòng chặn qua đầu trục. Tuy nhiên, loại E-clip vẫn phải được lựa chọn theo đúng kích thước rãnh và phạm vi trục tương ứng.
3. Cách chọn hộp phe gài đúng
3.1. Xác định loại phe trước khi chọn hộp
Đây là bước quan trọng nhất. Trước khi quan tâm đến số lượng chi tiết trong hộp, cần xác định phe cần sử dụng là phe gài trục, phe gài lỗ hay phe gài trục chữ E. Nếu cụm máy có rãnh ở mặt ngoài trục thì cần xem hộp phe DIN 471. Nếu rãnh nằm bên trong lỗ thì cần xem DIN 472. Nếu cơ cấu sử dụng E-clip thì chọn hộp DIN 6799.
Không nên mua một hộp chỉ vì trong tên có chữ “phe gài” mà chưa xác định đúng thiết kế. Một hộp phe gài lỗ không thể thay thế cho hộp phe gài trục chỉ vì cùng có nhiều kích thước. Loại phe phải phù hợp với vị trí rãnh thực tế của cụm máy.
3.3. Chọn theo vật liệu
Hộp phe gài trên Mecsu có các lựa chọn bằng thép 65Mn, Inox 420 hoặc bộ kết hợp thép và Inox 420 đối với hộp E-clip. Vật liệu ảnh hưởng đến đặc tính cơ học và khả năng làm việc trong môi trường sử dụng nên cần được xác định trước.
Thép 65Mn phù hợp với nhiều ứng dụng cơ khí cần đặc tính đàn hồi của thép. Inox 420 bổ sung khả năng chống ăn mòn ở mức phù hợp cùng đặc tính cơ học của nhóm thép không gỉ martensitic. Tuy nhiên, không nên mặc định rằng hai vật liệu này có thể thay thế cho nhau trong mọi điều kiện.
Nếu thiết bị làm việc trong môi trường ẩm, có tác nhân ăn mòn hoặc có yêu cầu vật liệu cụ thể theo bản vẽ, cần lựa chọn đúng hộp theo vật liệu yêu cầu. Không nên mua hộp chỉ vì có đủ kích thước mà bỏ qua vật liệu của phe.
3.4. Chọn theo tiêu chuẩn và thiết kế
Tiêu chuẩn là yếu tố giúp phân biệt rõ từng nhóm hộp. DIN 471 dành cho phe gài trục, DIN 472 dành cho phe gài lỗ và DIN 6799 dành cho E-clip. Đây không chỉ là những cách đặt tên khác nhau mà phản ánh những thiết kế và vị trí lắp đặt khác nhau.
Vì vậy, nếu máy đang sử dụng phe DIN 471 thì không nên chọn một hộp DIN 472 có kích thước gần giống để thay thế. Tương tự, E-clip DIN 6799 có cách lắp và hình dạng khác với circlip DIN 471. Tiêu chuẩn phải được kiểm tra đồng thời với hình dạng và vị trí rãnh thực tế.
3.5. Kiểm tra thành phần bộ và quy cách đóng gói
Đối với một hộp phe gài, “số lượng chi tiết” không phải lúc nào cũng phản ánh số lượng bằng nhau ở từng size. Mỗi bộ có cách phân bổ chi tiết riêng theo cấu hình của nhà sản xuất. Vì vậy, nếu doanh nghiệp cần một số size với tần suất sử dụng cao, nên kiểm tra bảng thành phần của đúng bộ thay vì giả định các ngăn đều có số lượng giống nhau.
Đồng thời cần kiểm tra mã bộ khi đặt hàng. Ví dụ, EX10R3R35KIT370 là hộp phe gài trục thép 65Mn, còn EX30R4R35KIT180 là hộp phe gài trục Inox 420. IN10R3R35KIT370 và IN30R4R35KIT140 lần lượt là hai hộp phe gài lỗ thép và Inox. Với E-clip, mã C1030R23R150KIT150 dùng cho bộ 150 chi tiết. Những mã này giúp hạn chế nhầm lẫn khi doanh nghiệp đặt nhiều loại hộp cùng lúc.
3.6. Kiểm tra tương thích trước khi sử dụng từng phe trong hộp
Sau khi chọn đúng hộp, không nên lấy một phe bất kỳ trong ngăn có kích thước gần đúng rồi lắp ngay. Cần xác định đường kính trục hoặc lỗ, kiểm tra kích thước rãnh và đối chiếu thông số của phe tương ứng.
Đối với phe gài trục, kiểm tra rãnh trên mặt ngoài trục. Với phe gài lỗ, kiểm tra rãnh bên trong lỗ. Với E-clip, kiểm tra kích thước rãnh và phạm vi trục theo quy cách của model. Nếu chỉ biết kích thước trục hoặc lỗ mà chưa biết rãnh, cần kiểm tra thêm catalogue hoặc bản vẽ kỹ thuật.
Xác định loại phe → xác định trục hoặc lỗ → kiểm tra rãnh → chọn tiêu chuẩn DIN phù hợp → chọn vật liệu → xác định dải size → kiểm tra thành phần hộp → đối chiếu đúng mã phe trước khi lắp.

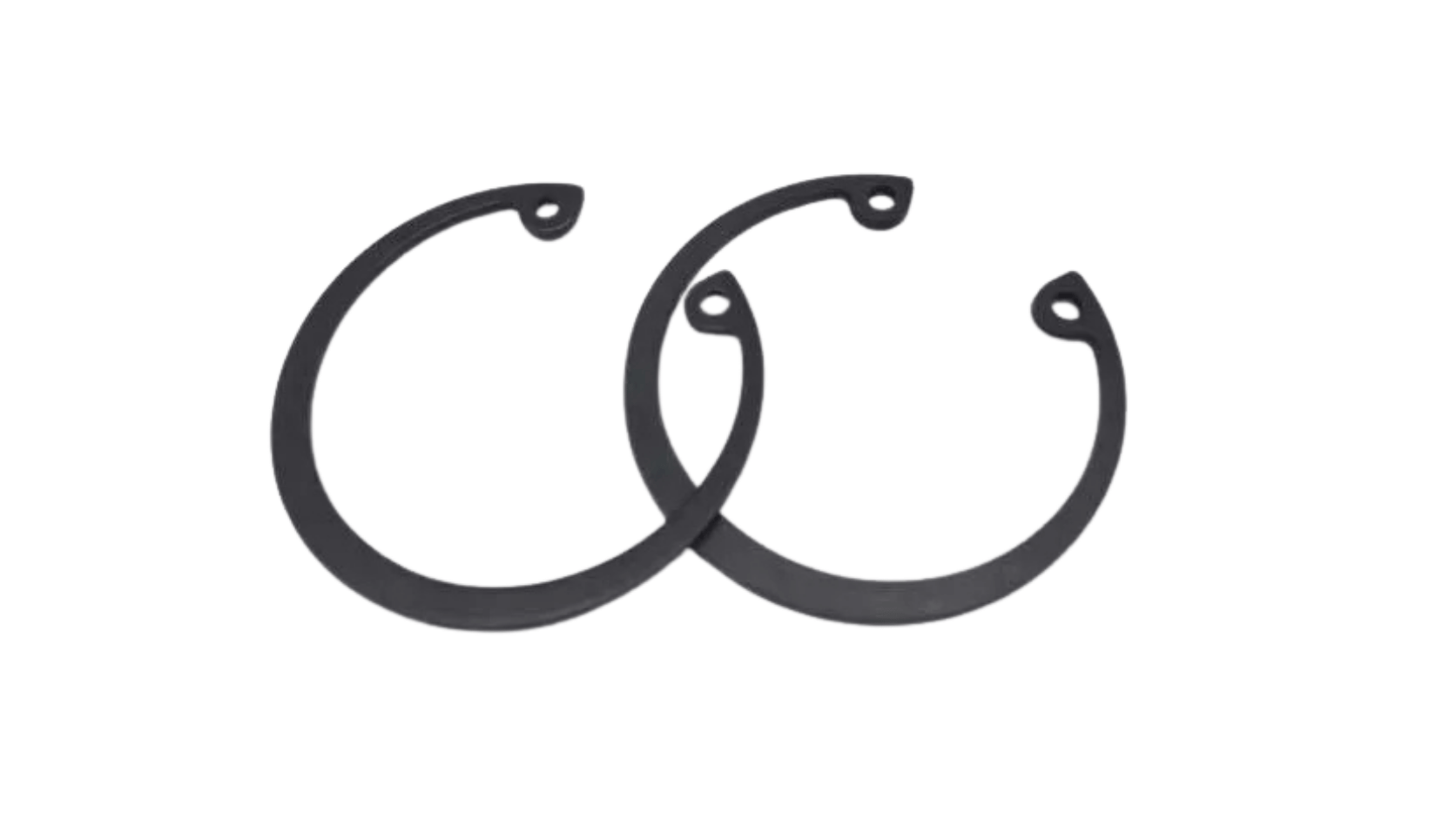

4. Hướng dẫn sử dụng & bảo quản hộp phe gài
6. Có nên chọn hộp phe gài thay vì mua từng phe riêng lẻ?
Hộp phe gài phù hợp khi nhu cầu sử dụng thường xuyên phát sinh nhiều kích thước hoặc doanh nghiệp cần dự trữ phe phục vụ bảo trì. Một hộp chứa nhiều size giúp giảm thời gian tìm kiếm và hạn chế tình trạng thiếu một kích thước nhỏ khi cần sửa chữa. Đây là lợi thế rõ rệt đối với xưởng cơ khí, bộ phận bảo trì và các đơn vị thường xuyên tháo lắp nhiều loại máy.
Ngược lại, nếu nhu cầu chỉ tập trung vào một hoặc hai kích thước cụ thể với số lượng lớn, mua phe theo từng mã có thể phù hợp hơn. Vì vậy, quyết định chọn hộp hay mua riêng nên dựa vào số lượng size thực tế, tần suất sử dụng, loại phe và nhu cầu dự trữ của đơn vị.
Quan trọng nhất, hộp phe gài chỉ giúp người dùng có sẵn nhiều lựa chọn kích thước; nó không loại bỏ bước kiểm tra kỹ thuật. Mỗi lần lấy phe để lắp vẫn phải xác định đúng loại, kích thước, tiêu chuẩn, vật liệu và rãnh tương ứng. Khi thông số của máy chưa rõ, nên kiểm tra catalogue hoặc bản vẽ kỹ thuật trước khi sử dụng.
