Vòng bi kim là một dạng vòng bi đũa hình trọng, nhưng khác biệt là các phần tử lăn (bi đũa) có đường kính nhỏ so với chiều dài của chúng. Cấu tạo con lăn và rãnh lăn được sửa đổi giúp ngăn chặn các đỉnh ứng suất giúp kéo dài tuổi thọ sử dụng của vòng bi.
Vòng bi kim có nhiều kiểu dáng, sê-ri và nhiều kích cỡ khác nhau, giúp chúng phù hợp với nhiều điều kiện vận hành và ứng dụng khác nhau.
Phân Loại Vòng Bi Kim
Vòng bi kim có các loại như sau
- Vòng bi kim kiểu lồng
- Vòng bi kim kiểu cốc
- vòng bi kim với các vòng gia công máy
- vòng bi kim tự lựa
- vòng bi kim kết hợp
Vòng bi kim kiểu lồng
Vòng bi kim kiểu lồng có tên tiếng anh là Needle roller and cage assemblies, nó được cấu tạo từ các bi lăn hình kim và vòng cách được lắp ghép với nhau, sẵn sàng để lắp vào máy móc. Vòng bi kim được sử dụng trong các ứng dụng mà lỗ trục và vỏ ổ trục có thể đóng vai trò là rãnh lăn, vòng bi kim kiểu lồng có thể được sử dụng để tạo ra các bố trí ổ trục yêu cầu không gian xuyên tâm tối thiểu, hay nói cách khác là lắp đặt ở những nơi yêu cầu đường kính ngoài phải là tối thiểu.
Đặc điểm của vòng bi kim kiểu lồng
- Tiết diện ngang thấp nhất trong số các ổ lăn
Trong các ứng dụng có ít không gian, vòng bi kim kiểu lồng cung cấp một giải pháp đáp ứng được không gian hẹp.
- Khả năng chịu tải cao
Do có số lượng lớn các trục lăn, vòng bi kim kiểu lồng có khả năng chịu tải cao.
- Độ cứng cao
Do có số lượng lớn các con lăn đường kính nhỏ, nên cvòng bi kim kiểu lồng có độ cứng cao.

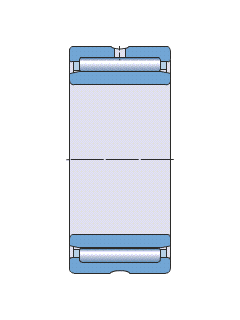

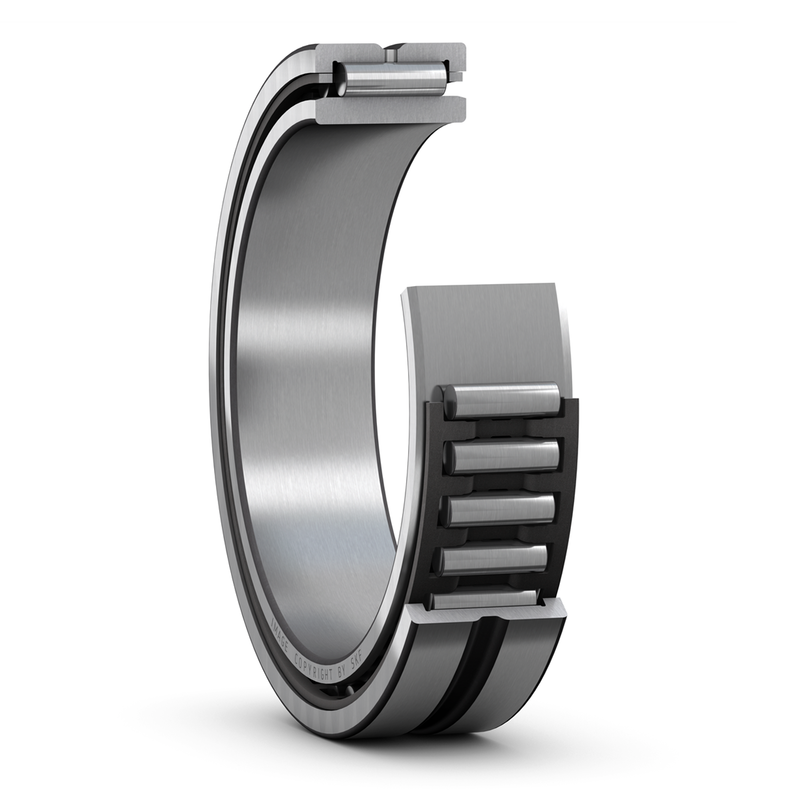

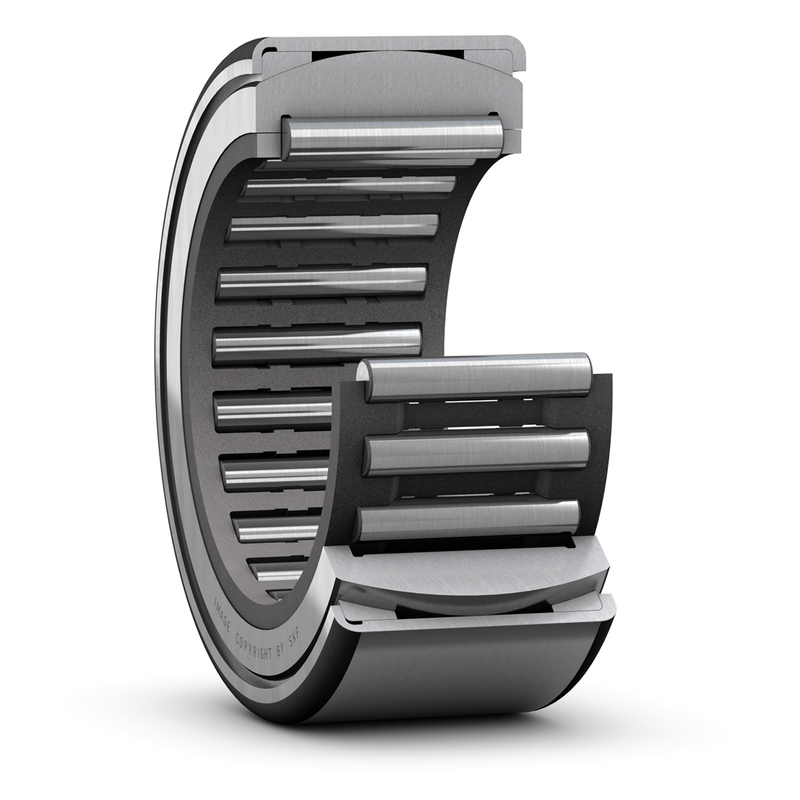

Vòng bi kim với các vòng gia công máy
Vòng bi kim SKF với các vòng gia công máy được làm bằng thép chịu lực crom cacbon. SKF cung cấp các loại vòng bi này có hoặc không có mặt bích ở vòng ngoài, với nhiều loại và kích cỡ khác nhau. SKF cũng cung cấp chúng có hoặc không có vòng trong.
Đặc điểm của vòng bi kim với các vòng gia công máy
- Tiết diện ngang thấp
Trong các ứng dụng có ít không gian lắp đặt, ổ lăn kim mang đến một giải pháp rất nhỏ gọn
- Khả năng chịu tải cao
Mặc dù có chiều cao tiết diện thấp nhưng chúng có khả năng chịu tải cao.
- Thiết kế có thể tách rời
Khả năng tách rời các vòng trong và bên ngoài một cách riêng biệt cho phép kiểm tra bảo trì dễ dàng.
- Độ cứng cao
Do có số lượng lớn các con lăn đường kính nhỏ, ổ lăn kim với các vòng gia công có độ cứng cao
- Hỗ trợ chuyển vị dọc trục
Ổ lăn kim với các vòng được gia công có thể hỗ trợ chuyển vị dọc trục. Khi sử dụng mương trên trục, khoảng cách dịch chuyển không bị giới hạn bởi ổ trục.
Vòng bi kim tự lựa
Vòng bi lăn kim tự lựa có tên tiếng anh là Alignment needle roller bearings. Nó có vòng ngoài với bề mặt ngoài hình cầu (lồi). Hai vòng đệm bằng polyme có bề mặt bên trong hình cầu (lõm) được bọc trong ống bọc thép dạng tấm và được lắp trên vòng ngoài.
Đặc điểm của vòng bi kim tự lựa
- Điều chỉnh độ lệch tĩnh
Vòng bi lăn kim tự lựa có thể tự điều chỉnh độ lệch tĩnh lên đến 3°.
- Tiết diện thấp
Trong các ứng dụng có ít không gian hơn, vòng bi kim tự lựa cung cấp một giải pháp kết cấu nhỏ gọn.
- Khả năng chịu tải cao
Do có số lượng lớn các con lăn, vòng bi kim tự lựa có khả năng chịu tải cao.
Vòng bi kim kết hợp
Vòng bi lăn kim kết hợp bao gồm một ổ lăn kim hướng tâm kết hợp với một ổ chặn. Chúng có thể chứa cả tải trọng hướng tâm và hướng trục. Chúng đặc biệt thích hợp cho các ứng dụng mà các kiểu bố trí vòng bi định vị khác chiếm quá nhiều không gian hoặc khi tải trọng dọc trục quá nặng, tốc độ quá cao hoặc chất bôi trơn không đủ để bố trí với vòng đệm lực đẩy đơn giản.
Phân loại vòng bi kim kết hợp
Vòng bi kim kết hợp sẽ có 3 dạng cơ bản sau:
- Vòng bi kim kết hợp vòng bi tiếp xúc góc
- Vòng bi kim kết hợp vòng bi chà
- Vòng bi kim kết hợp vòng bi đũa chặn

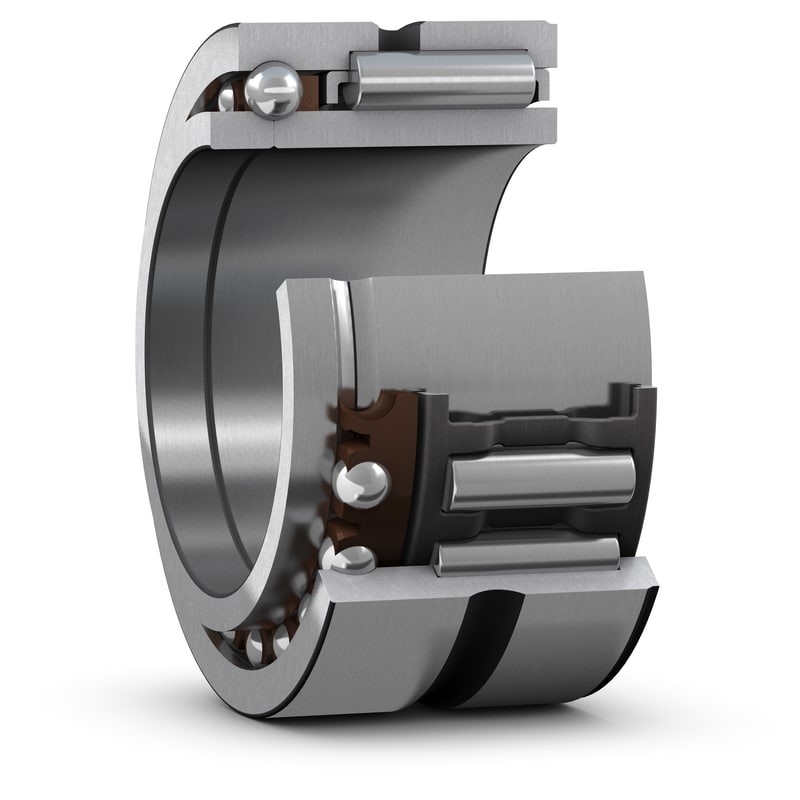

Vòng bi kim kết hợp vòng bi tiếp xúc góc
- Vòng bi kim kết hợp vòng bi tiếp xúc góc bao gồm một vòng bi kim hướng tâm và một vòng bi tiếp xúc góc
- Chịu được tải trọng hướng tâm nặng tác dụng lên ổ lăn kim
- Chịu được tải trọng hướng trục nhẹ tác dụng lên ổ bi tiếp xúc góc
- Là vòng bi tiết diện thấp
- Có thể hoạt động ở tốc độ cao
- Có thể tháo rời, nghĩa là vòng trong có thể được lắp riêng biệt với vòng ngoài và bộ phận cán và cụm vòng cách
- Có thể bôi trơn bằng mỡ hoặc dầu, tùy thuộc vào ứng dụng. Trong trường hợp bôi trơn bằng mỡ, cả ổ lăn kim và ổ bi tiếp xúc góc phải được đổ đầy cùng một loại chất bôi trơn trước khi lắp.

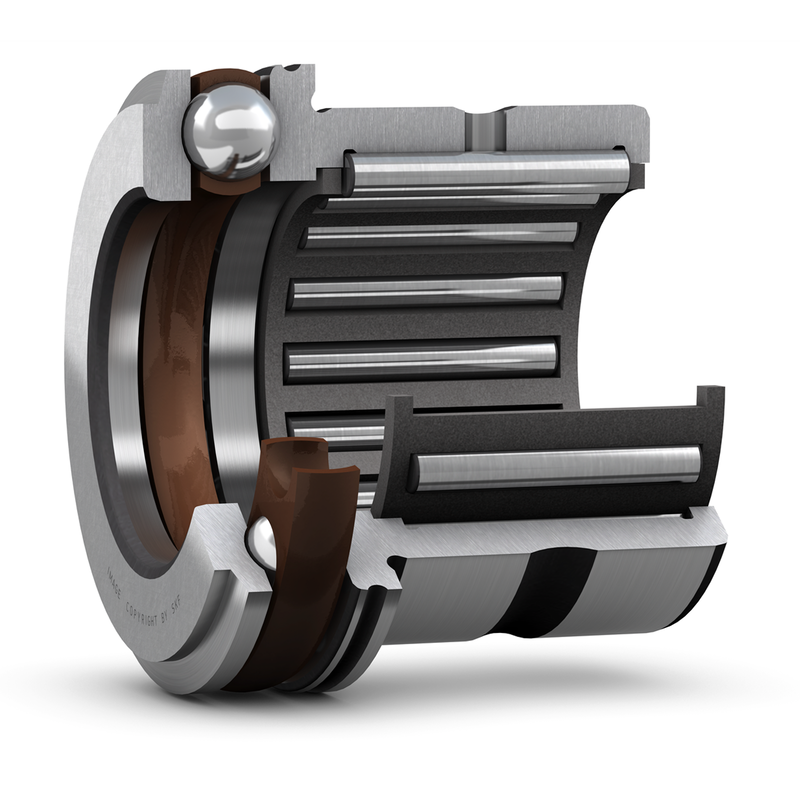

Vòng bi kim kết hợp vòng bi chà (bi cầu)
- Cấu tạo gồm một vòng bi kim hướng tâm và một vòng bi chà
- Có khả năng chịu tải trọng dọc trục theo một hướng

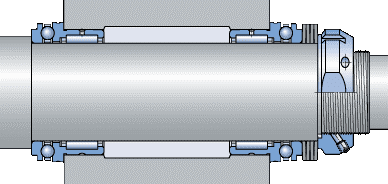

- Có thể được lắp lưng đối lưng trong các ứng dụng với các trục ngắn và các thay đổi về chiều dài do giãn nở nhiệt là tương đối nhỏ. Tải trước này giúp ngăn các bi cầu bị trượt nếu một trong các vòng bi chà không có tải. Tải trước cũng cải thiện hiệu suất của ổ bi chặn đồng thời giảm độ ồn.
Vòng bi kim kết hợp vòng bi chà (bi đũa)
- Cấu tạo gồm một vòng bi kim hướng tâm kết hợp một vòng bi đũa chà
- Có thể chứa tải dọc trục theo một hướng
- Chỉ có thể định vị trục theo một hướng
- Có thể được lắp giáp lưng đối với các trục ngắn và khi các thay đổi về chiều dài do giãn nở nhiệt là tương đối nhỏ
Đối với các kiểu sắp xếp này, SKF khuyên bạn nên lắp đặt trước các ổ bi chà bằng vòng đệm Belleville (lò xo cốc). Tải trước đàn hồi này giúp ngăn các bi cầu bị trượt nếu một trong các ổ bi chà không chịu tải. Tải trước cũng cải thiện hiệu suất của ổ bi chặn đồng thời giảm độ ồn.
Nguồn: skf.com
