1. Dưỡng đo ren là gì?
Dưỡng đo ren, hay thước đo ren (Screw hay Thread Pitch Gauge), còn gọi là dưỡng đo bước vít, hay bước ren, là dụng cụ được thiết kế dùng để đo khoảng cách theo chiều trục giữa hai đỉnh ren kề nhau (bước ren), phù hợp cho kiểm tra định tính tiêu chuẩn trục ren trong gia công cơ khí chính xác..

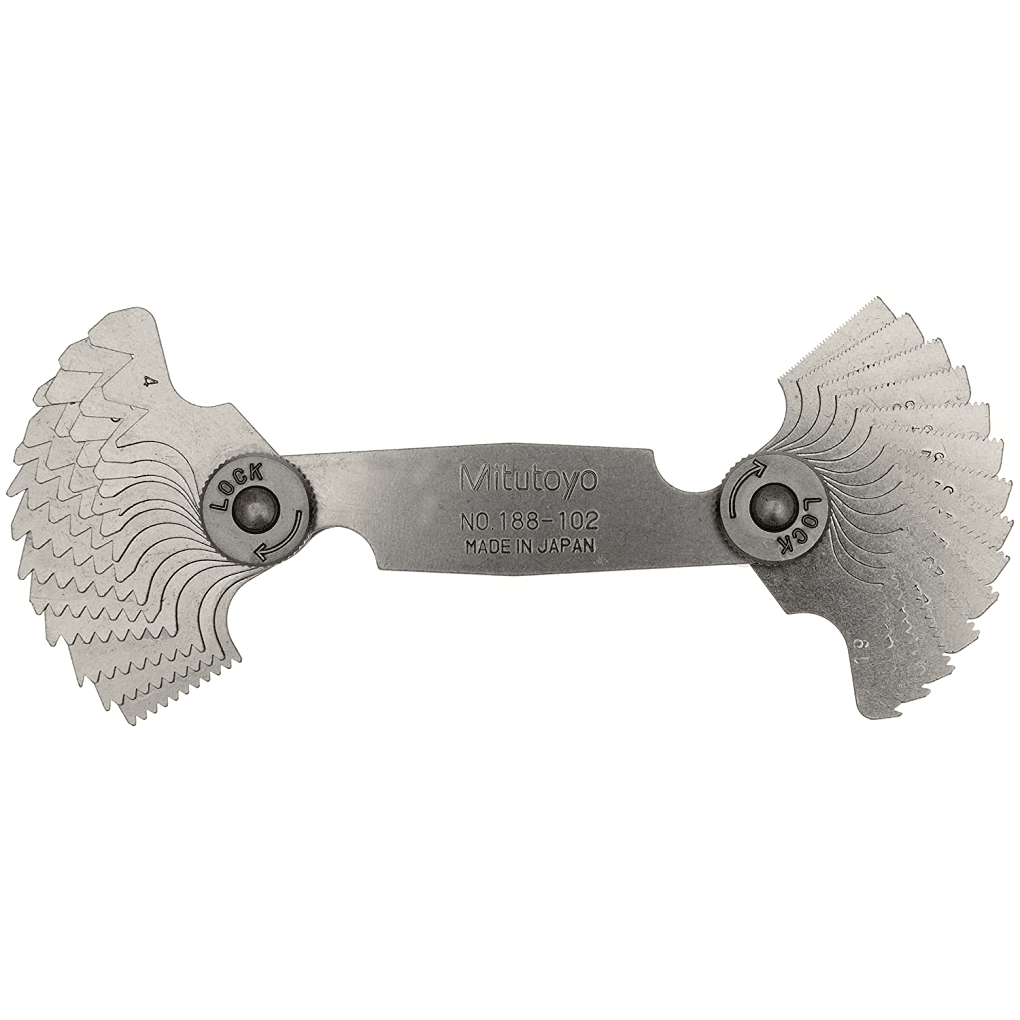

Hình 1. Dưỡng đo ren Mitutoyo 188-101 (mecsu.vn)
2. Cấu tạo dưỡng đo ren?
Dưỡng đo ren được tạo thành từ một bộ lưỡi dao như hình trên, một bên là bộ lưỡi chỉ kích thước nhỏ, bên còn lại gồm các lưỡi dao có giá trị bước răng lớn hơn. Các lưỡi dao được nối với nhau bằng một trụng chung và đai ốc, có thể xòe ra khi cần thực hiện phép đo, hoặc gấp lại chồng lên nhau khi không sử dụng để bảo vệ lưỡi dao và tiện lợi cho tay cầm. Mỗi lưỡi dao được định hình bằng các hình dạng ren với giá trị khác nhau, được đánh dấu vĩnh viễn trên chính lưỡi dao đó. Có hai hệ đơn vị được khắc trên lưỡi dao, phù hợp cho nhiều đối tượng sử dụng: đơn vị đo lường Anh (thường bằng phần nghìn inch), và đơn vị đo hệ mét (thường đo bằng phần trăm milimet).
Dưỡng đo ren được làm bằng thép không gỉ, tương tự như dưỡng đo khe và dưỡng đo bán kính, giúp giảm mài mòn và tăng tuổi thọ thước đo.
3. Cách sử dụng dưỡng đo ren?
Để tiến hành đo bước ren của đối tượng, cần ước lượng trước bước ren bằng dụng cụ thông thường, sau đó lần lượt áp các lưỡi dao với số đo gần nhất lên bề mặt ren. Bước ren được xác định khi lưỡi dao khớp chính xác với ít nhất bốn đỉnh răng liên tiếp, và xoay được theo chiều kim đồng hồ của đường ren từ 1-2 vòng.
Để đảm bảo các đỉnh ren đã tiếp xúc với lưỡi dao, có thể dùng mắt thường quan sát xem ánh sáng ở phía bên kia có thể xuyên qua các khe hở không, nếu có khe hở, cần thay lưỡi dao, và kiểm tra nó với lưỡi dao liền kề. Lặp lại quá trình này cho đến khi có được sự kết hợp hoàn hảo như hình bên dưới.
Hình 2. Cách đo ren
4. Dưỡng đo khe do Mecsu cung cấp?
Phân loại theo hình dạng, hiện có các loại dưỡng đo ren dạng thước lá cho phép đo một loạt các bước ren lớn nhỏ một cách hiệu quả, dưỡng đo ren dạng vòng để đo bước ren hình trụ, và dưỡng đo dạng cắm để đo ren có hình lỗ được tìm thấy trong đai ốc. Kho hàng Mecsu cung cấp cho khách hàng dưỡng đo ren dạng lá của thương hiệu Mitutoyo đến từ Nhật Bản, với các thông số như sau:
Bộ dưỡng
Hệ kích thước
Phạm vi đo
Số lá
Mitutoyo 188-101
Met
4-42TPI
30
Mitutoyo 188-102
Met
4-60TPI
28
Mitutoyo 188-111
Met
4-42TPI
30
Mitutoyo 188-121
Met
0.4-7mm
18
Mitutoyo 188-122
Met
0.4-7mm
21
Mitutoyo 188-130
Met
0.35-6mm
22
Mitutoyo 188-151
Met
0.4-7mm/4-42TPI
51
Chú thích: TPI: Tracks Per Inch (số rãnh trên mỗi inch)
5. Ứng dụng dưỡng đo ren?
Được chế tạo từ vật liệu hợp kim cao cấp, sáng bóng, chắc chắn, chịu được va chạm mạnh trong quá trình sử dụng. Sản phẩm được sử dụng để đo kích thước ren trên mỗi bulong, đai ốc, phụ kiện trong các ngành cơ khí, công nghiệp chế tạo máy, đo kiểm, thủy lực,... cho kết quả một cách chính xác, nhanh chóng.
Đặc điểm công nghiệp vận hành lắp ráp yêu cầu tính chính xác cao, chịu trách nhiệm tuyệt đối với mọi chi tiết máy. Việc lựa chọn công cụ hỗ trợ phù hợp giúp người kỹ sư hoàn thiện công việc một cách năng suất hơn. Bộ dưỡng đo ren với đặc điểm dễ sử dụng, chuẩn xác, với mức chi phí tương đối cho một đầu ra lợi nhuận sẽ là lựa chọn thông minh cho các doanh nghiệp sản xuất. Ngoài ra, để tối đa hóa hiệu suất, các công cụ có thể được yêu cầu về vật liệu đặc biệt, với lớp phủ phù hợp cho môi trường sản xuất, đảm bảo tránh được mọi rủi ro hư hỏng có thể xảy ra.
