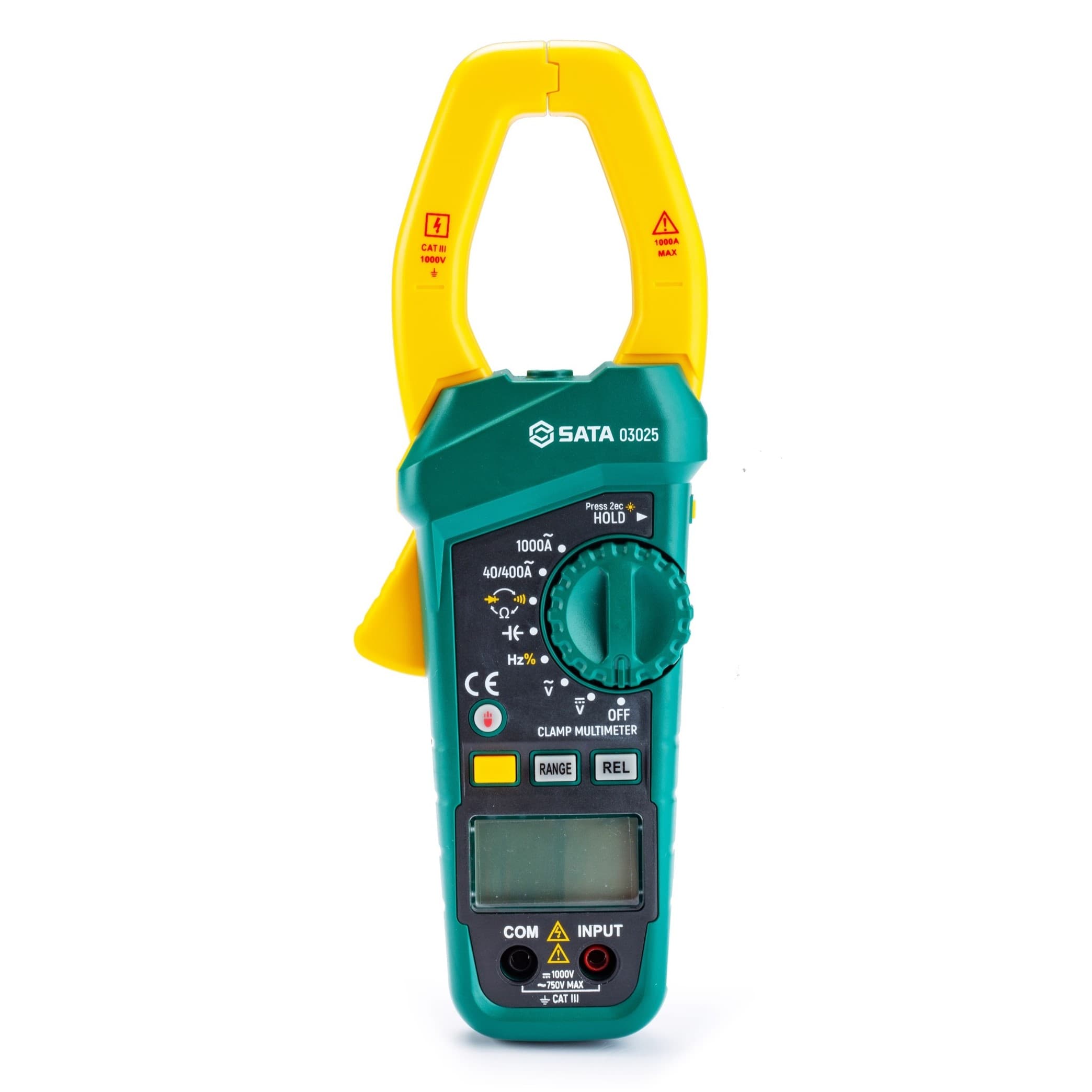

Đồng Hồ Ampe Kìm Đo Kỹ Thuật Số Đa Năng SATA 03025

Thông tin CHUYÊN SÂU về Đồng Hồ Ampe Kìm Đo Kỹ Thuật Số Đa Năng SATA 03025

1. Đồng Hồ Ampe Kìm SATA 03025 Là Gì?

Đồng hồ Ampe kìm đa năng SATA mã 03025 là thiết bị đo lường điện kỹ thuật số chuyên nghiệp, được thiết kế với gọng kìm mở rộng (Wide jaw) mang lại hiệu suất ổn định và độ tin cậy cao.

Sản phẩm có khả năng đo lường đa dạng các thông số: Điện áp AC/DC (Lên đến 1000V), Dòng điện xoay chiều AC (Lên đến 1000A), Điện trở, Điện dung, Tần số, Diode và Đo thông mạch (Continuity). Thiết bị tuân thủ nghiêm ngặt tiêu chuẩn an toàn quốc tế IEC-61010 mức độ ô nhiễm 2 và danh mục quá áp CAT III 1000V, là trợ thủ đắc lực cho các kỹ sư điện, thợ bảo trì nhà máy.

2. Thông Số Kỹ Thuật Chi Tiết (Theo chuẩn SATA)

Thông số được trích xuất trực tiếp từ tài liệu kỹ thuật chính hãng của SATA (trong điều kiện nhiệt độ 18°C~28°C, độ ẩm < 75%):

3. Cấu Tạo Chi Tiết & Chức Năng Các Phím Bấm

Ampe kìm SATA 03025 được thiết kế tối ưu cho việc thao tác bằng một tay:

• Đầu kìm (Head - Jaw): Khẩu độ mở 38mm, dùng để kẹp dây dẫn cần đo dòng điện. Dây dẫn phải được đặt ở vị trí trung tâm của kìm để đo chính xác nhất.
• Rãnh bảo vệ cách điện (Insulated gate): Gờ nhô ra ở cổ kìm, bảo vệ ngón tay người dùng không bị trượt và chạm vào khu vực có điện áp nguy hiểm.
• Cò bóp (Trigger): Điều khiển đóng/mở gọng kìm.
• Nút Flashlight (Đèn pin): Tích hợp đèn LED chiếu sáng hỗ trợ đo lường trong tủ điện tối.
• Nút chức năng vàng (Function): Chuyển đổi qua lại giữa các chế độ Đo điện trở, Đo thông mạch (Continuity) và Đo Diode.
• Nút "REL": Nút đo giá trị tương đối (Relative value). Máy sẽ lưu giá trị hiện tại làm tham chiếu và hiển thị sự chênh lệch ở các lần đo tiếp theo.
• Nút "HOLD" / Backlight: Nhấn nhả để giữ giá trị đo (Data Hold) trên màn hình. Nhấn giữ 2 giây để bật đèn nền màn hình (Backlight) - đèn tự tắt sau 15 giây.

4. Phân Tích Chuyên Sâu: Tiêu Chuẩn An Toàn CAT III 1000V

Điều làm nên giá trị của SATA 03025 không chỉ ở độ chính xác, mà ở độ an toàn. Thiết bị đạt chuẩn CAT III 1000V:

• Điều này có nghĩa là thiết bị được thiết kế để chịu được các xung điện áp quá tải đột ngột (transient overvoltage) lên đến 8000V ở hệ thống điện 3 pha phân phối trong các tòa nhà công nghiệp, tủ điện tổng, hệ thống chiếu sáng công nghiệp.
• Bảo vệ chống quá tải toàn dải (Full-range overload protection) giúp thiết bị không bị cháy nổ nếu người dùng vô tình cắm sai thang đo, bảo vệ tính mạng kỹ thuật viên.

5. Ưu và Nhược Điểm của SATA 03025

Ưu điểm:

• Đo dòng xoay chiều (AC) lên đến 1000A: Rất ấn tượng, đáp ứng được việc đo cáp động lực lớn trong nhà máy.
• Độ mở ngàm lớn (38mm): Dễ dàng kẹp các sợi cáp điện kích thước lớn.
• Chức năng mở rộng: Tích hợp đèn pin và đèn nền màn hình rất thực dụng.
• An toàn tuyệt đối: Bảo vệ kép (Double insulation), cảnh báo pin yếu để tránh sai số đo lường.

Nhược điểm:

• Không đo được dòng DC (DCA): Model 03025 chỉ đo được dòng AC (xoay chiều). Nếu bạn cần đo dòng DC qua kẹp (như đo hệ thống điện mặt trời, bình ắc quy), bạn phải nâng cấp lên model 03026.
• Không có chức năng NCV: Chức năng dò điện âm tường không tiếp xúc chỉ được trang bị trên bản 03026.

6. Ứng Dụng Thực Tế Cho Thợ Điện Công Nghiệp

Tại TP.HCM, thiết bị này là vật bất ly thân của các kỹ sư:

• Bảo trì trạm biến áp/tủ điện phân phối: Kẹp đo dòng tải của các pha để cân pha, kiểm tra quá tải động cơ.
• Điện lạnh (HVAC): Đo dòng điện khởi động của máy nén lốc điều hòa, đo điện dung (Capacitance) của tụ điện để xác định tụ sống/chết.
• Sửa chữa bo mạch: Sử dụng que đo để đo điện trở, kiểm tra diode, đo thông mạch tìm điểm đứt dây.

7. Hướng Dẫn Sử Dụng An Toàn (Đọc Kỹ Trước Khi Dùng)

SATA đưa ra các cảnh báo cực kỳ nghiêm ngặt để tránh giật điện:

1. Nguyên tắc cắm dây: Luôn cắm dây màu đen vào lỗ COM trước, sau đó mới cắm dây đỏ vào lỗ INPUT. Khi tháo ra, làm ngược lại (rút dây đỏ có điện trước).
2. Kiểm tra trước khi đo: Luôn thử đo một nguồn điện đã biết (ví dụ: ổ cắm 220V) để đảm bảo đồng hồ vẫn hoạt động tốt trước khi đo các nguồn nguy hiểm.
3. Không đo quá giới hạn: KHÔNG BAO GIỜ đo điện áp vượt quá 1000V DC hoặc 750V AC.
4. Cảnh báo điện áp nguy hiểm: Đặc biệt thận trọng khi làm việc với điện áp trên 30Vac rms, 42Vac peak hoặc 60Vdc.
5. Cách ly khi vặn núm: Rút que đo khỏi mạch điện VÀ nhả kẹp khỏi dây dẫn trước khi vặn núm chuyển chức năng.

8. So Sánh Ampe Kìm SATA 03025 và SATA 03026

Nhiều khách hàng phân vân giữa 2 mã sản phẩm này. Dưới đây là bảng phân biệt kỹ thuật:

Kết luận: Nếu bạn làm điện công nghiệp AC thông thường, 03025 là quá đủ. Nếu bạn làm điện mặt trời (Solar), ắc quy ô tô, bắt buộc phải mua 03026.

9. Cách Nhận Biết Thiết Bị Đo SATA Chính Hãng

• Bao bì & Phụ kiện: Hàng chính hãng SATA 03025 đi kèm đầy đủ: 1 túi zip chuyên dụng, 1 cặp que đo chất lượng cao, 3 pin AAA 1.5V, thẻ bảo hành và sách hướng dẫn sử dụng in nhiều ngôn ngữ.
• Chất lượng nhựa: Vỏ máy SATA chính hãng có màu xanh lá đặc trưng, lớp nhựa nhám chống trượt, các khớp nối khít, không bị ọp ẹp. Chữ in trên mặt đồng hồ sắc nét, không bị nhòe rỗ.

10. Giá Bán & Gợi Ý Mua Hàng Tại TP.HCM

Ampe kìm SATA là thiết bị đo thuộc phân khúc tầm trung cao cấp, mang lại giá trị sử dụng tương đương các hãng của Mỹ/Nhật nhưng với mức giá dễ tiếp cận hơn.

• Mua tại Mecsu, bạn hoàn toàn yên tâm với chính sách bảo hành chính hãng từ SATA. Chúng tôi hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh chóng cho các nhà máy tại khu công nghiệp.

GIÁ THAM KHẢO CỦA SẢN PHẨM: 1.561.736đ/ Cái

MUA ĐỒNG HỒ AMPE KÌM SATA CHÍNH HÃNG TẠI ĐÂY

11. FAQ về Đồng Hồ Ampe Kìm SATA 03025

a. Tôi kẹp 2 dây điện (Lửa và Nguội) vào kìm cùng lúc để đo dòng được không?

Hoàn toàn không. Nguyên lý của Ampe kìm là đo từ trường xung quanh dây dẫn. Nếu bạn kẹp cả dây L và N, từ trường của hai dây sẽ triệt tiêu lẫn nhau, đồng hồ sẽ báo dòng điện bằng 0. Bạn chỉ được phép kẹp DUY NHẤT 1 SỢI DÂY (dây Lửa hoặc dây Nguội) vào giữa tâm kìm.

b. Đồng hồ báo biểu tượng cục pin trên màn hình, tôi có đo tiếp được không?

Khi màn hình hiện biểu tượng pin yếu, bạn PHẢI THAY PIN NGAY (Dùng 3 viên AAA). SATA cảnh báo rằng pin yếu có thể gây ra hiện tượng báo sai giá trị đo, dẫn đến nguy hiểm giật điện cho người dùng vì nghĩ rằng không có điện.

c. Tôi muốn đo tụ điện điều hòa (Capacitance), đồng hồ này đo được không?

Được. Vặn núm xoay về biểu tượng điện dung, rút que đo khỏi mạch, xả điện trong tụ (rất quan trọng) rồi tiến hành đo. Giá trị đo có thể mất một lúc mới ổn định nếu dung lượng tụ lớn.

d. Tôi có thể đo tần số (Hz) trực tiếp bằng cách kẹp gọng kìm vào dây điện trên model 03025 không?

Không. Theo tài liệu từ SATA, đối với model 03025, bạn phải sử dụng cặp que đo (cắm vào lỗ COM và INPUT) để đo tần số. Tính năng đo tần số trực tiếp thông qua gọng kìm (không cần chạm que đo) là tính năng nâng cao chỉ được trang bị trên model SATA 03026.

e. Nút "Hz%" trên bảng điều khiển dùng để làm gì trong thực tế sửa chữa?

Nút này dùng để chuyển đổi nhanh giữa hai chế độ: Đo Tần số (Hz) và Đo Chu kỳ tải (Duty cycle %). Ứng dụng thực tế phổ biến nhất của nút này là để các kỹ sư điện kiểm tra các tín hiệu xung PWM từ bo mạch biến tần, hoặc kiểm tra tín hiệu điều khiển tốc độ của các loại quạt/motor DC công nghiệp.

f. Ở chế độ đo thông mạch (Continuity), điện trở dây dẫn là bao nhiêu thì đồng hồ sẽ kêu bíp báo hiệu?

Đồng hồ SATA 03025 có độ nhạy rất cao. Còi báo (beeper) sẽ kêu liên tục nếu điện trở của đoạn mạch nhỏ hơn hoặc bằng 20Ω. Nếu điện trở nằm trong khoảng 20Ω đến 150Ω, còi có thể kêu ngắt quãng hoặc không kêu. Nếu điện trở vượt quá 150Ω, còi chắc chắn sẽ không phát ra âm thanh. Điều này giúp thợ điện xác định chính xác tình trạng đoản mạch hay tiếp xúc kém.

g. Khi đang bật chế độ "HOLD" (Giữ dữ liệu trên màn hình), tôi có thể vặn núm xoay để chuyển thang đo khác được không?

Tuyệt đối không. Nguyên tắc an toàn tối thượng của thiết bị đo lường là: Trước khi vặn núm chuyển chức năng, bạn bắt buộc phải nhả gọng kìm khỏi dây dẫn và rút que đo ra khỏi mạch điện. Việc chuyển mạch bên trong đồng hồ khi đang có điện áp hoặc dòng điện chạy qua (dù màn hình đang bị đóng băng bởi nút Hold) có thể gây chập cháy bo mạch bảo vệ bên trong máy.

h. Độ mở gọng kìm 38mm của máy có thể kẹp được loại cáp điện động lực có tiết diện bao nhiêu?

Với độ mở tối đa 38mm, đầu kìm của SATA 03025 có thể kẹp vừa vặn và an toàn các loại cáp điện động lực lõi đồng 1 pha tiết diện lên đến 300mm² hoặc 400mm² (tùy thuộc vào độ dày của lớp vỏ bọc cách điện XLPE/PVC bên ngoài). Kích thước ngàm này hoàn toàn đồng bộ và lý tưởng để thực hiện phép đo ở giới hạn dòng điện tối đa 1000A của thiết bị.

12. Liên Hệ và Hỗ Trợ Kỹ Thuật

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: sales@mecsu.vn

Trang web: mecsu.vn

13. Hướng Dẫn Bảo Dưỡng & Vệ Sinh Thiết Bị

Tự động tắt nguồn (Auto Power-off):

Để tiết kiệm pin, máy sẽ tự động tắt và chuyển sang chế độ ngủ (sleep mode) nếu không có thao tác núm vặn hoặc phím bấm nào trong 15 phút. Để đánh thức máy, chỉ cần vặn núm hoặc nhấn 1 phím bất kỳ.

Vệ sinh:

Chỉ dùng khăn ẩm và một chút chất tẩy rửa nhẹ để lau vỏ máy. Tuyệt đối không dùng dung môi hoặc chất mài mòn. Nếu các cổng kết nối (Terminal) bị bẩn hoặc ướt, nó sẽ làm giảm độ chính xác của kết quả đo.

*Lưu ý: SATA khuyến cáo thiết bị nên được hiệu chuẩn (calibration) định kỳ 12 tháng một lần để đảm bảo độ chính xác tuyệt đối.

“Đồng hồ vạn năng và Ampe kìm là mạng sống của người thợ điện. Lựa chọn SATA 03025 với tiêu chuẩn CAT III 1000V là sự đầu tư xứng đáng cho an toàn lao động và hiệu quả công việc.”
— “Chuyên gia an toàn điện Mecsu”

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu
