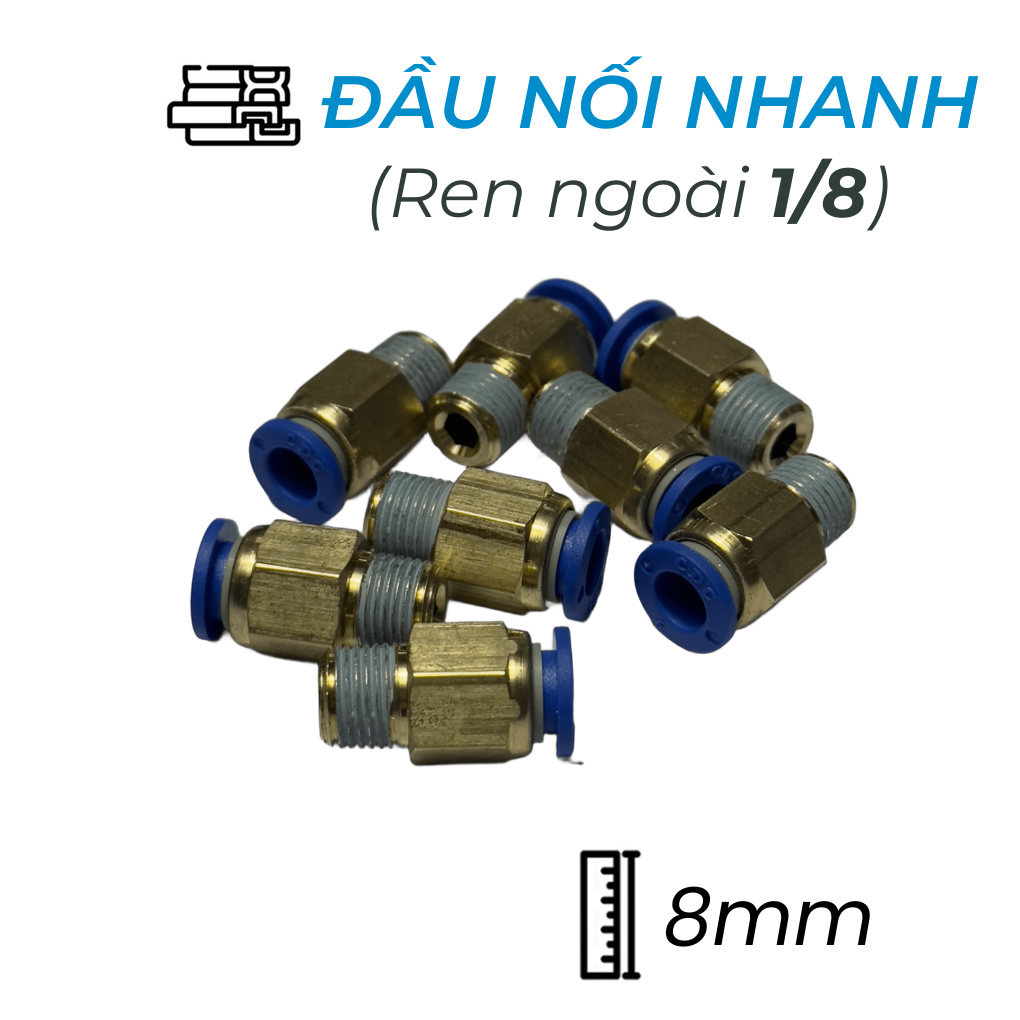

Đầu Nối Nhanh Khí Nén Ø8mm - Ren Ngoài 1/8" CDC MPC 0801 (Màu Xanh)

Name: Đầu Nối Nhanh Khí Nén Ø8mm - Ren Ngoài 1/8" CDC MPC 0801 (Màu Xanh)
Brand: CDC
SKU: MPC-0801
Price: 20460 VND
Availability: InStock

Mã đặt hàng: 0785993SKU: MPC-0801

Xuất trong ngày

Có sẵn: 816

1 Cái xuất kho 31/08/2026

Chia sẻ:

Thông tin sản phẩm

Hình Dáng	Thẳng
ORIFICE	5 mm
Nhiệt Độ Giới Hạn	-20 ~ 80℃
Kích Thước (A)	8 mm
H2(Hex)	5 mm
H1(Hex)	14 mm
Chiều Dài (L)	28.2 mm
Áp Suất Âm	-750mmHg
ØP	14 mm
Dùng Cho Ống	8 mm
Kích Thước (B)	18.2 mm
Áp Suất Làm Việc	0~2000 Kpa
Size Ren Ngoài	R 1/8"
Kiểu Kết Nối	Nhấn Kết Nối
Kiểu Kết Nối	Kết Nối Ren
Loại Đầu Nối	Bộ Chuyển Đổi
Brand	CDC
Màu Nút Nhấn	Xanh

Mô tả sản phẩm

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Đầu Nối Nhanh Khí Nén Ø8mm - Ren Ngoài 1/8" CDC MPC 0801 (Màu Xanh)

Mục lục nội dung

1. Tổng quan về Đầu Nối Nhanh Khí Nén CDC MPC 0801
2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. Cấu tạo cơ học và quy cách cắm ống nhanh hệ mét tiêu chuẩn
4. Ưu điểm vượt trội từ công nghệ chế tạo của thương hiệu CDC
5. Khả năng chịu áp suất kín khí và ứng suất cơ học
6. Ứng dụng phổ biến trong hệ thống tự động hóa, xi lanh khí nén và máy móc sản xuất
7. Hướng dẫn quy trình lắp đặt và kết nối ống khí chuẩn kỹ thuật
8. Báo giá Đầu Nối Nhanh CDC MPC 0801 sỉ tốt nhất tại Mecsu
9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

1. Tổng quan về Đầu Nối Nhanh Khí Nén CDC MPC 0801

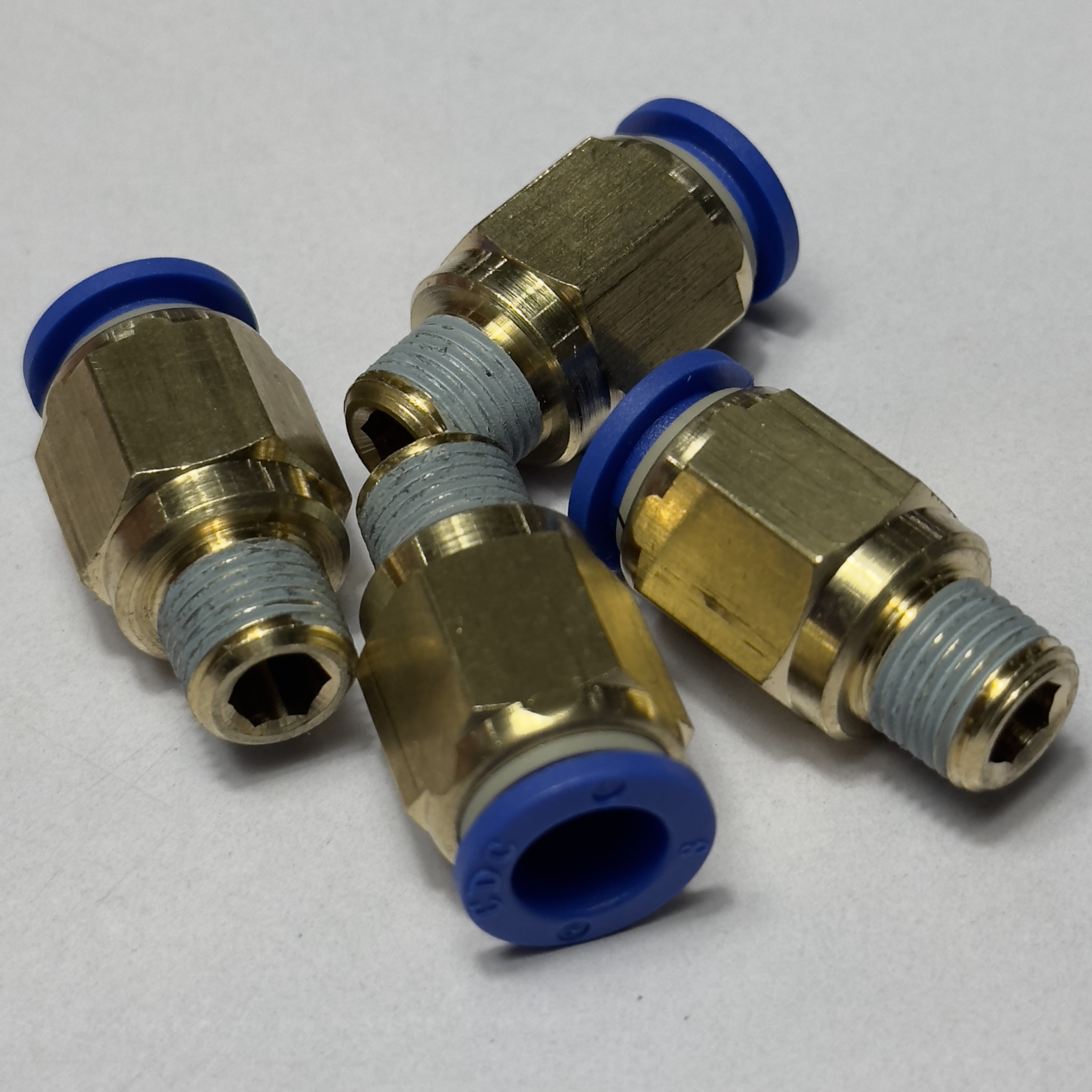

Đầu Nối Nhanh Khí Nén CDC MPC 0801 (CDC MPC 0801 Male Straight Push-in Fitting Ø8mm - 1/8" Thread) hay còn gọi là cút nối thẳng khí nén ren ngoài 1/8 cắm ống phi 8, là linh kiện cao cấp phục vụ liên kết truyền dẫn dòng khí áp lực cao trong các hệ thống điều khiển khí nén tự động. Thừa hưởng thiết kế dạng khớp cắm thông minh "one-touch" kết hợp cùng vòng hãm bằng răng thép cứng, sản phẩm cho phép kết nối hoặc giải phóng ống dẫn khí chỉ bằng một thao tác ấn dứt khoát, tối ưu hóa thời gian thi công lắp ráp.

Sản phẩm được gia công cơ khí chính xác bởi thương hiệu chuyên chế tạo linh kiện khí nén CDC, tuân thủ nghiêm ngặt hệ thống dung sai công nghiệp toàn cầu. Đầu nối sở hữu phần thân bằng nhựa kỹ thuật chịu lực màu xanh đặc trưng phối hợp cùng phần chân ren đồng thau mạ niken sáng bóng. Đặc biệt, phần chân ren ngoài 1/8" được tích hợp sẵn vòng gioăng cao su chịu áp hoặc phủ lớp keo làm kín cao cấp, giúp loại bỏ hoàn toàn hiện tượng rò rỉ khí nén, đảm bảo hiệu suất áp lực truyền tải ổn định tuyệt đối cho hệ thống.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

Đặc tính kỹ thuật	Giá trị tiêu chuẩn CDC (Mã sản phẩm MPC 0801)
Size Ren Ngoài	R 1/8 in
ORIFICE	5 mm
Nhiệt Độ Giới Hạn	-20 ~ 80℃
Kích Thước (B)	18.2 mm
Kích Thước (A)	8 mm
H2(Hex)	5 mm
H1(Hex)	14 mm
Chiều Dài (L)	28.2 mm
Dùng Cho Ống	8 mm

3. Cấu tạo cơ học và quy cách cắm ống nhanh hệ mét tiêu chuẩn

Giống như các dòng cao cấp khác của CDC, mã MPC 0801 được chế tác từ những vật liệu có độ bền công nghiệp:

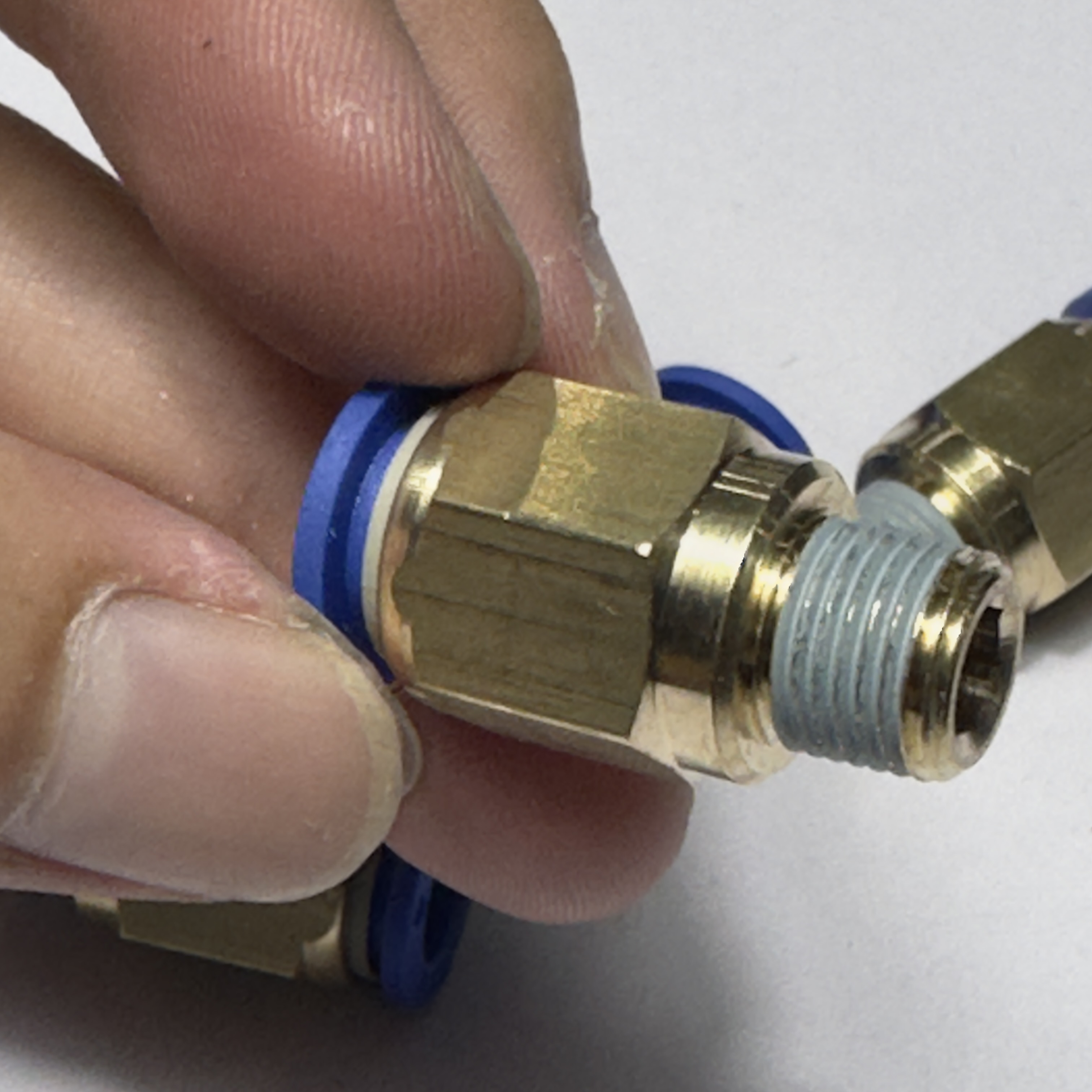

Phần ren kim loại (R 1/8"): Gia công từ Đồng thau nguyên khối. Ren được phủ sẵn lớp keo Teflon làm kín. Do ren 1/8" khá nhỏ, lớp keo này giúp việc vặn vào cổng nhôm của van điện từ rất mượt, tránh cháy ren hay xì khí chân ren.
Thân nhựa & Nút nhấn (PBT & POM): Màu xanh đặc trưng, chịu lực va đập tốt và không bị lão hóa giòn gãy dưới tác động của nhiệt độ (-20℃ ~ 80℃).

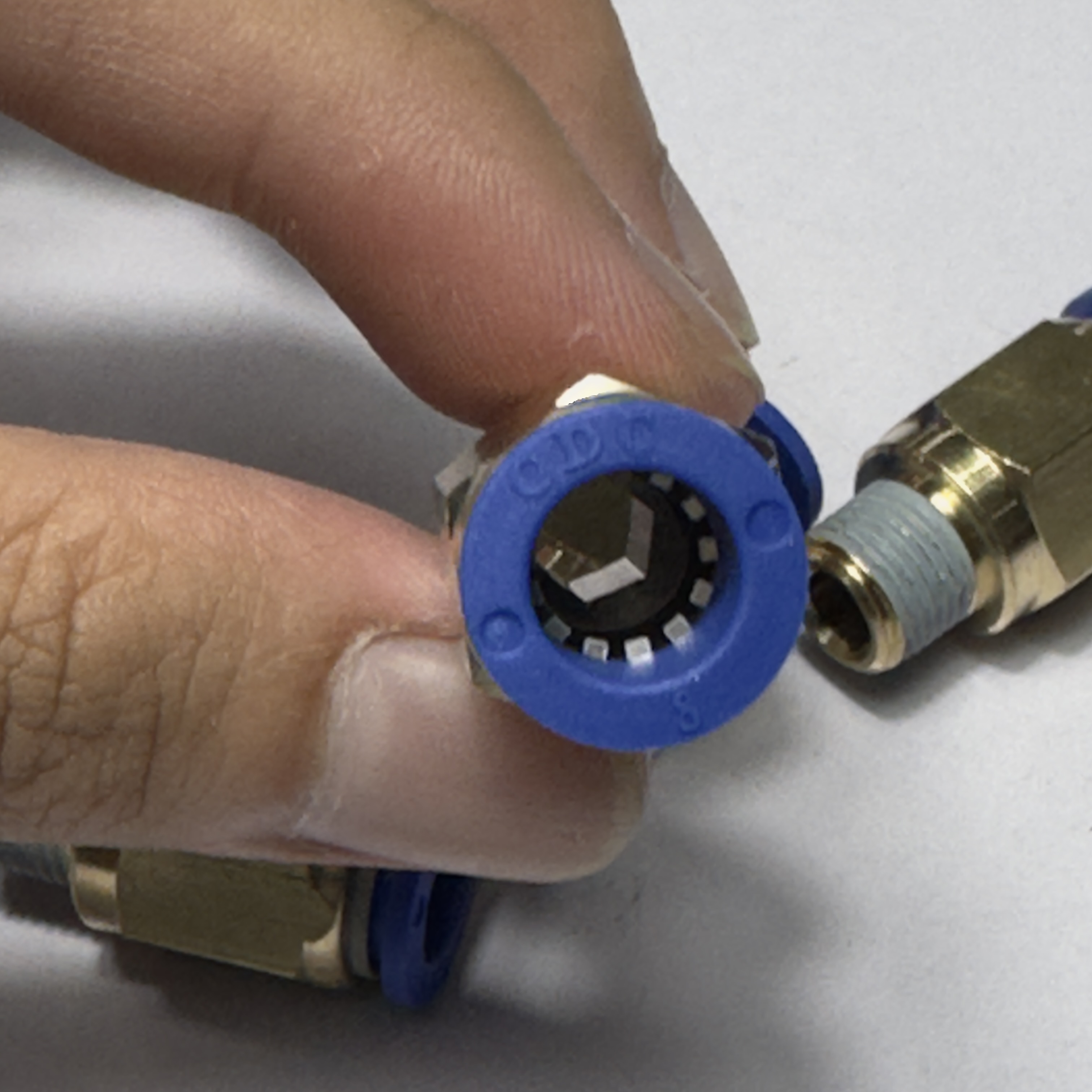

Ngàm giữ ống (SUS): Inox không gỉ với các răng cưa bám sát vào thành ống PU/PE 8mm.
Gioăng NBR: V-Seal và O-Ring bên trong đảm bảo hệ thống kín hoàn toàn từ mức áp suất âm (-750 mmHg) cho đến cực đại 20 Bar.

4. Ưu điểm vượt trội từ công nghệ chế tạo của thương hiệu CDC

Ưu điểm:

Tối ưu hóa không gian cho các cụm van điện từ nhỏ (port 1/8") nhưng vẫn tận dụng được đường ống 8mm có sẵn trong xưởng.

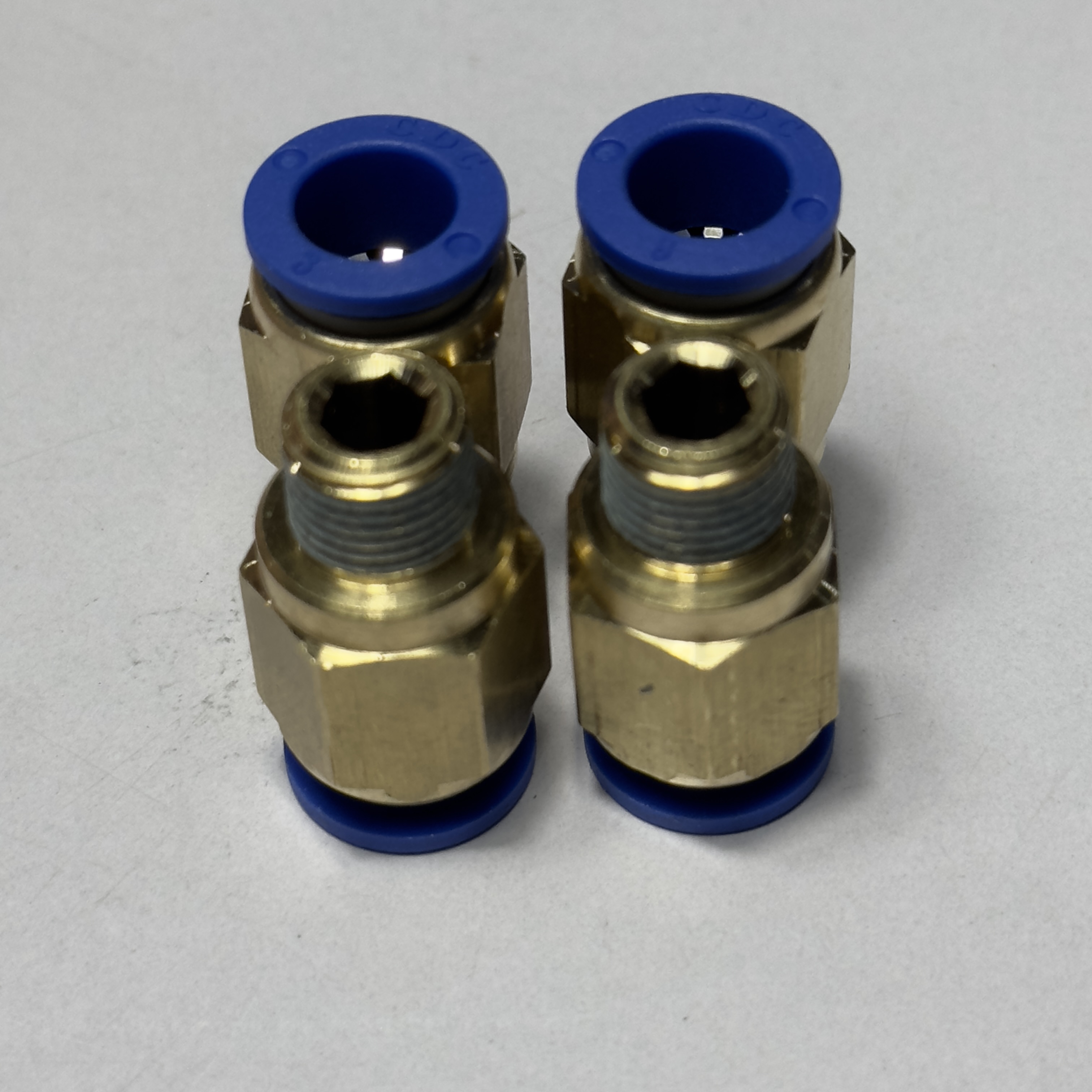

Thiết kế siết đa điểm: Có thể dùng cờ lê 14mm (H1) để vặn ngoài, hoặc chọc chìa lục giác 5mm (H2) vào lỗ ống để vặn từ bên trong (cực kỳ hữu ích khi các đầu nối xếp san sát nhau trên Manifold).
Ren đã được phủ keo sẵn, lắp đặt ngay lập tức.

Nhược điểm:

Do Orifice hẹp lại còn 5mm, nếu hệ thống yêu cầu lưu lượng khí cực lớn liên tục, bạn nên cân nhắc đổi sang ren 1/4" (mã MPC 0802).
Chiều dài L = 28.2mm cần không gian phía trên để cắm ống thẳng đứng.

5. Khả năng chịu áp suất kín khí và ứng suất cơ học

Mã MPC 0801 có một đặc điểm kỹ thuật rất thú vị: Ống to (8mm) nhưng ren nhỏ (1/8").

Cân bằng lưu lượng (Orifice = 5mm): Dù cắm ống 8mm, nhưng giới hạn vật lý của ren 1/8" khiến đường kính lọt lòng (Orifice) chỉ đạt 5mm. Điều này giúp đẩy tốc độ dòng khí qua điểm thắt nút tăng lên, tạo lực xịt mạnh hơn cho các súng thổi khí hoặc xylanh phản ứng nhanh.
Độ bền 2000 Kpa (20 Bar): Với thiết kế chân ren nhỏ nhưng phần đầu nhựa to (ØP = 14mm), đầu nối phải chịu lực giằng xé rất lớn. CDC đã gia cố lớp vỏ PBT và ngàm Inox để đảm bảo nó vẫn hoạt động hoàn hảo ở mức áp 20 Bar, vượt xa chuẩn 10 Bar của các hãng giá rẻ.

6. Ứng dụng phổ biến trong hệ thống tự động hóa, xi lanh khí nén và máy móc sản xuất

Quy cách đầu nối thẳng gọn gàng MPC 0801 là linh kiện phụ trợ cốt lõi có mặt tại hầu hết các vị trí chia dòng khí nén kỹ thuật:

Lắp đặt trực tiếp vào xi lanh khí nén (Cylinder): Vặn vào các cổng cấp xả khí ren 1/8" của xi lanh vuông, xi lanh tròn để dẫn dòng khí điều khiển hành trình piston tiến - lùi thông qua ống phi 8.
Kết nối cụm van điện từ (Solenoid Valve) và bộ lọc khí: Định vị đầu ra cấp khí từ các dòng van điều hướng khí nén 5/2, 3/2 hoặc các cốc lọc điều áp đơn/đôi kỹ thuật.
Dây chuyền đóng gói, lắp ráp tự động: Sử dụng rộng rãi trong các nhà máy sản xuất linh kiện điện tử, đóng chai thực phẩm, dệt may, nơi có hệ thống cánh tay robot và băng tải khí nén vận hành liên tục.
Hệ thống máy phun sương, thiết bị thí nghiệm: Ứng dụng điều phối đường ống dẫn khí sạch, dẫn áp lực nước áp suất thấp trong các phòng lab, cơ sở nha khoa hoặc tủ điều khiển tự động.

Ứng dụng

7. Hướng dẫn quy trình lắp đặt và kết nối ống khí chuẩn kỹ thuật

1. Thao tác vặn ren (R 1/8"):

Vì ren 1/8" (9.6mm) khá nhỏ và mỏng manh, bạn tuyệt đối không dùng lực quá mạnh.
Vặn tay 2 vòng đầu. Sau đó dùng cờ lê 14mm hoặc chìa lục giác 5mm siết nhẹ đến khi cảm thấy lớp keo teflon miết chặt vào thành ren (lực khoảng 7-9 N.m).

2. Thao tác cắm ống (Ø8mm):

Cắt phẳng đầu ống PU/Nylon Ø8mm. Đẩy mạnh ống vào đầu nối với chiều sâu cắm B = 18.2mm.
Rút nhẹ ống ngược lại để test độ bám của ngàm Inox.

3. Tháo gỡ: Nhấn đè vòng nhựa xanh (release ring) xuống và rút ống ra. Luôn ngắt áp suất trước khi thao tác để tránh tai nạn văng ống.

8. Báo giá Đầu Nối Nhanh CDC MPC 0801 sỉ tốt nhất tại Mecsu

Giá bán Đầu Nối Khí Nén CDC MPC 0801 tại Mecsu: 16.674đ/ Cái (Đã có VAT)

Chính sách chiết khấu thương mại bậc thang lũy tiến siêu tốt dành riêng cho các đơn vị chế tạo máy tự động hóa, tổ đội bảo dưỡng sửa chữa hệ thống cơ điện nhà xưởng M&E, đại lý phân phối thiết bị khí nén vật tư kim khí phụ trợ sỉ trên phạm vi toàn quốc.

Nhấn xem thêm Đầu Nối Nhanh Khí Nén Thẳng - Có ren tại đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Toàn bộ danh mục Thiết bị Đầu nối khí nén và Đầu nối nhanh thủy lực lưu kho bãi, phân phối bởi hệ thống tổng kho Mecsu đều đáp ứng quy trình kiểm soát dung sai kích thước nghiêm ngặt, thử nghiệm ngẫu nhiên dải lực ép nổ khí nén, nguồn gốc xuất xứ rõ ràng minh bạch, đạt tiêu chuẩn quốc tế ISO 9001:2015.

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015 tại Mecsu
