Đầu Nối Nhanh Khí Nén Ø8mm - Ren Ngoài 1/4" CDC MPC 0802 (Màu Xanh)

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén Ø8mm - Ren Ngoài 1/4" CDC MPC 0802 (Màu Xanh)

1. Đầu Nối Nhanh CDC MPC 0802 Là Gì? – Giới Thiệu Chung

Đầu nối nhanh khí nén CDC MPC 0802 (Male Straight Connector) là loại đầu nối/bộ chuyển đổi thẳng vô cùng phổ biến trong tự động hóa. Chức năng chính của nó là kết nối một đường ống khí nén mềm có đường kính ngoài 8mm vào một cổng ren trong kích thước 1/4 inch trên các thiết bị như xylanh, van điện từ, hay bộ lọc khí.

Sản phẩm nổi bật với nút nhấn tháo ống (Release ring) màu xanh đặc trưng của thương hiệu CDC Pneumatics (Hàn Quốc). Với kiểu kết nối "Push-to-connect" (nhấn để kết nối), MPC 0802 giúp các kỹ sư tiết kiệm tối đa thời gian thao tác lắp ráp đường ống mà vẫn đảm bảo độ kín khít hoàn hảo.

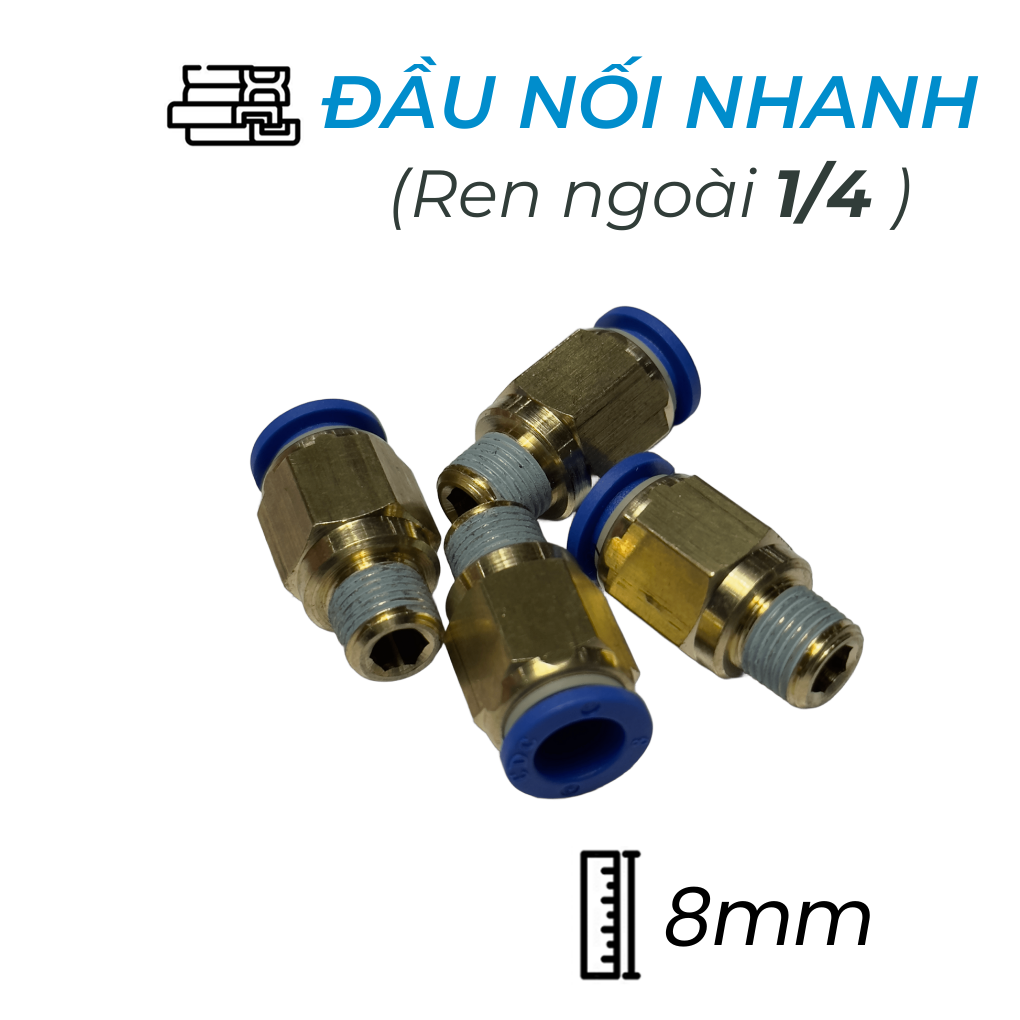

Hình 1: Đầu Nối Nhanh Khí Nén Ø8mm - Ren Ngoài 1/4" CDC MPC 0802 (Màu Xanh)

2. Thông Số Kỹ Thuật Chi Tiết của Đầu Nối CDC MPC 0802

Hình 2: Bản vẽ kỹ thuật chi tiết các kích thước của CDC MPC 0802

3. Phân Tích Vật Liệu và Cấu Tạo Chi Tiết

Đầu nối MPC 0802 có thiết kế đơn giản nhưng độ hoàn thiện cơ khí rất cao, bao gồm:

• Phần ren (Thread): Làm từ Đồng thau (Brass), thường được mạ niken để chống ăn mòn. Đặc biệt, ren R (BSPT) thường được nhà sản xuất CDC phủ sẵn một lớp keo làm kín (Teflon coating), giúp chống rò rỉ ngay từ lần vặn đầu tiên.
• Thân nhựa & Nút nhấn (Body & Release Sleeve): Nút nhấn màu xanh làm từ nhựa POM, thân làm từ PBT có độ bền cao.
• Ngàm kẹp (Lock Claw): Bằng Inox (Thép không gỉ) bám chặt vào bề mặt ống PU/Nylon mà không làm xước ống.
• O-Ring & V-Seal: Làm từ cao su NBR, thiết kế đặc biệt để chịu được áp lực cao mà không bị biến dạng.

Hình ảnh: Cấu tạo của Đầu Nối CDC MPC 0802

4. Phân Tích Chuyên Sâu: Khả Năng Chịu Áp Suất & Nhiệt Độ Vượt Trội

Điểm khác biệt làm nên giá trị của dòng đầu nối CDC MPC chính là thông số vận hành cực kỳ ấn tượng:

• Áp suất làm việc lên đến 2000 Kpa (Tương đương 20 Bar): Trong khi các loại đầu nối thông thường chỉ chịu được 10 Bar (1.0 Mpa), MPC 0802 chịu được áp lực gấp đôi. Điều này giúp nó an toàn tuyệt đối trước các xung áp (surge pressure) đột ngột trong hệ thống, giảm thiểu rủi ro bục/bung ống.
• Dải nhiệt độ rộng (-20 ~ 80℃): Chịu được môi trường lạnh âm độ và khu vực máy móc phát sinh nhiệt độ cao lên đến 80 độ C, vượt trội hơn chuẩn 0-60 độ C thông thường.

5. Ưu và Nhược Điểm của Đầu Nối Thẳng CDC MPC 0802

Ưu điểm:

• Lắp đặt siêu nhanh với cơ chế "Một chạm".
• Thiết kế Lục giác kép (Hex H1 & H2): Bạn có thể dùng cờ lê 14mm vặn bên ngoài (H1), hoặc dùng cây lục giác 6mm cắm vào bên trong lỗ khí (H2) để siết. Tính năng H2 cực kỳ hữu ích khi lắp đầu nối ở những khe hẹp trên cụm van mà cờ lê không lách vào được.
• Chịu áp và nhiệt cực tốt. Phủ keo ren sẵn.

Nhược điểm:

• Chỉ cấp khí theo phương thẳng đứng. Nếu cần bẻ góc sát thiết bị để tiết kiệm không gian, bạn phải dùng đầu nối cút góc (Dòng PL).

6. Ứng Dụng Thực Tế Trong Công Nghiệp

Hình ảnh: Ứng dụng trong công nghiệp

Đầu nối thẳng ren 1/4" cho ống 8mm là một trong những kích cỡ tiêu chuẩn "quốc dân", được dùng phổ biến cho:

• Xylanh khí nén cỡ trung (Bore 32mm - 63mm): Cấp khí trực tiếp vào các cổng ren G1/4 hoặc R1/4 của xylanh.
• Van điện từ (Solenoid Valve): Kết nối các đường khí xả hoặc khí cấp vào đế van (Manifold).
• Hệ thống máy nén khí & Bộ lọc F.R.L: Kết nối đường truyền tải khí nén chính từ bình tích áp tới các trạm máy.

7. Hướng Dẫn Lắp Đặt và Vận Hành Chuẩn Kỹ Thuật

Lắp phần ren:

1. Xác định đúng cổng ren trên thiết bị là ren 1/4 inch. Vặn đầu nối bằng tay vào vài vòng đầu.
2. Sử dụng cờ lê size 14mm (hoặc chìa lục giác 6mm cắm vào lỗ) siết chặt với lực vừa đủ (khoảng 12-14 N.m). Lưu ý: Không siết quá lực làm nứt đế nhựa hoặc chờn ren thiết bị. Lớp keo phủ sẵn sẽ làm nhiệm vụ làm kín.

Lắp phần ống: Cắt phẳng đầu ống Ø8mm, cắm mạnh ngập vào đầu nối (chiều sâu B = 18.2mm). Kéo nhẹ để kiểm tra.

Tháo ống: Ấn giữ đều vòng nhựa màu xanh (release ring) xuống và rút ống ra. Đảm bảo đã xả hết áp suất khí trước khi tháo.

8. So Sánh Dòng MPC (Thẳng) Với Đầu Nối Cút Góc

9. Cách Phân Biệt Đầu Nối Khí Nén CDC Thật - Giả

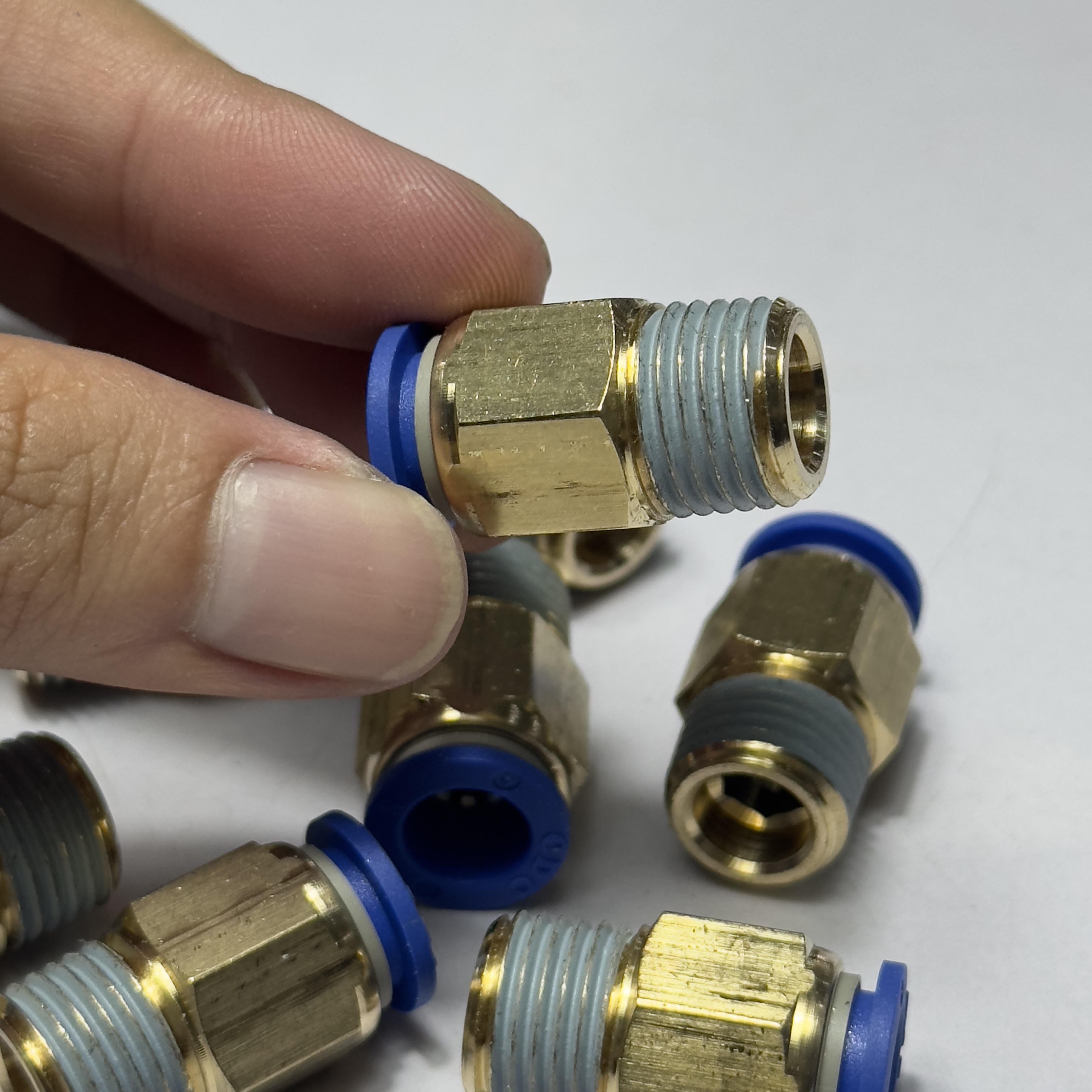

• Độ hoàn thiện của ren: Hàng chính hãng CDC có ren đồng sáng bóng, bước ren đều và đặc biệt là lớp keo phủ Teflon màu xám/trắng được quết rất gọn gàng. Hàng nhái thường không có keo ren hoặc keo bôi lem nhem.

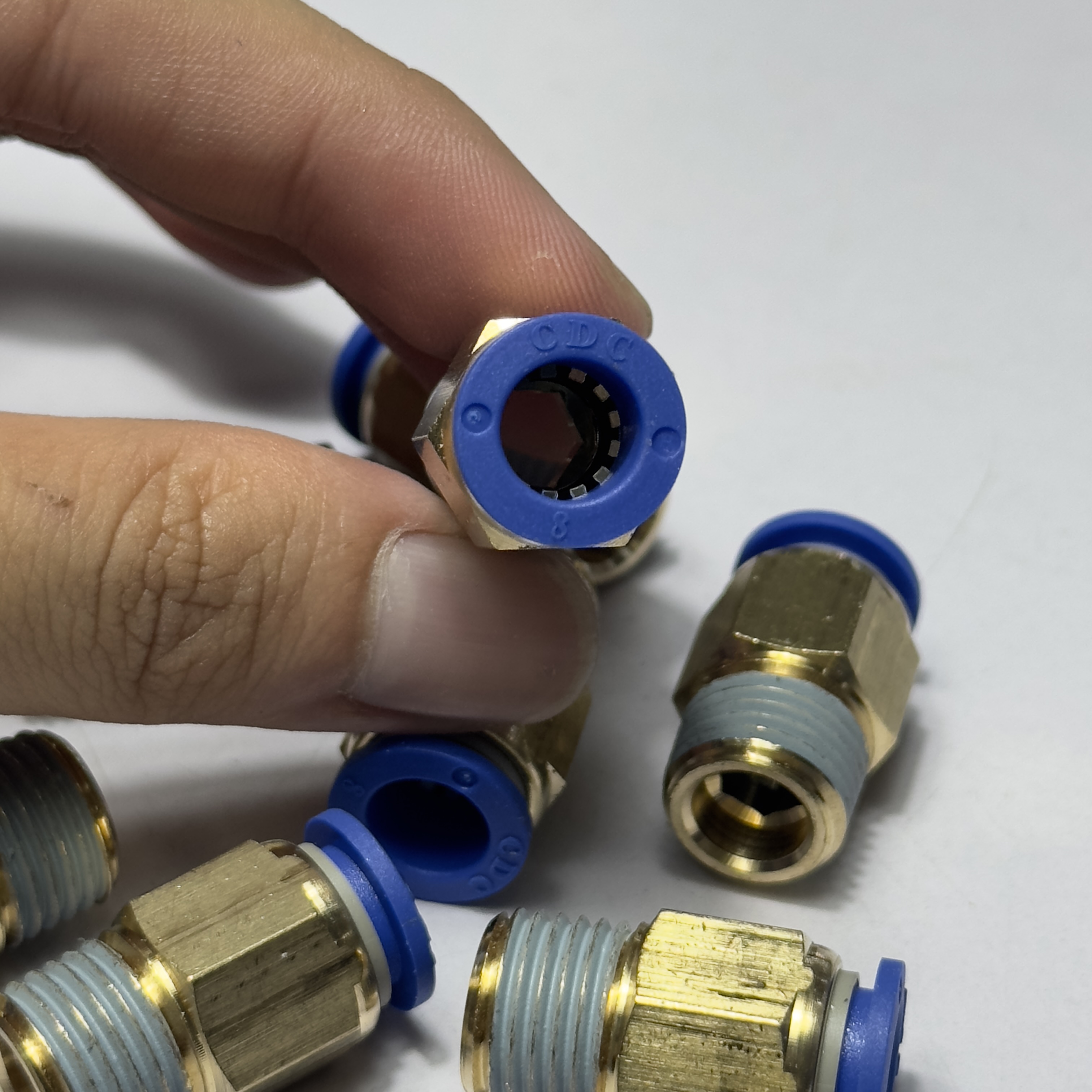

• Logo & Nút nhấn: Nút nhấn màu xanh đặc trưng có in nổi thông số "8" rất rõ nét. Lực ấn nút nhấn êm ái nhờ cơ cấu lò xo và ngàm inox chất lượng cao.

10. Giá Bán & Gợi Ý Mua Đầu Nối CDC MPC 0802 Chính Hãng

Hiện tại, mức giá tham khảo cho Đầu nối nhanh CDC MPC 0802 chính hãng dao động ở mức 17,024 VNĐ / Cái. (Giá có thể thay đổi tùy thuộc vào thời điểm và chính sách chiết khấu số lượng lớn).

Với mức giá cực kỳ hợp lý cho một linh kiện chịu được áp lực lên đến 2000Kpa, đây là khoản đầu tư vô cùng xứng đáng để tránh các lỗi xì khí vặt vãnh gây đình trệ dây chuyền.

Để đảm bảo mua đúng hàng thật, đầy đủ CO/CQ, hãy đặt hàng trực tiếp tại website thương mại điện tử Mecsu.vn – Tổng kho phân phối thiết bị tự động hóa uy tín.

Tìm mua nhanh: Đầu Nối Nhanh Khí Nén CDC MPC 0802 tại Mecsu.vn

11. FAQ - Câu Hỏi Thường Gặp Về Đầu Nối CDC MPC

1. Ren R 1/4" có lắp vừa với ren G 1/4" không?
Đáp: Ren R (BSPT) là ren côn, trong khi ren G (BSPP) là ren song song. Theo kỹ thuật, ren đực R 1/4 có thể vặn vào lỗ ren cái G 1/4 và làm kín bằng lớp keo/teflon. Tuy nhiên, tốt nhất vẫn nên vặn vào lỗ ren cái Rc/PT để đạt độ kín tối đa.

2. Đầu nối này có sử dụng cho hệ thống bơm nước được không?
Đáp: Mặc dù vật liệu khá bền, nhưng dòng MPC tiêu chuẩn của CDC được tối ưu hóa cho KHÍ NÉN và CHÂN KHÔNG. Nếu dùng cho nước, lõi đồng có thể bị rỉ sét theo thời gian. CDC có sản xuất riêng dòng Fluid fitting cho chất lỏng.

3. Kích thước lục giác chìm H2 = 6mm có ý nghĩa gì?
Đáp: Lỗ thông khí (Orifice) là 6mm được thiết kế dạng lục giác. Thay vì dùng cờ lê vặn bên ngoài (cần không gian xoay), bạn có thể chọc thẳng chìa lục giác chữ L size 6mm vào trong ống để siết chặt ren. Rất tiện lợi!

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén CDC

Cần hỗ trợ tra cứu mã sản phẩm đầu nối khí nén phù hợp hoặc muốn nhận báo giá sỉ cho dự án nhà máy? Đội ngũ kỹ sư tại Mecsu luôn sẵn sàng đồng hành cùng bạn.

Mecsu cam kết cung cấp các giải pháp kết nối khí nén chất lượng, tiết kiệm chi phí

• Hotline: 1800 8137
• Email: sales@mecsu.vn
• Website: mecsu.vn
• Danh mục phụ kiện: Xem thêm hàng ngàn mã đầu nối khí nén khác tại đây

13. Tổng Kết Từ Chuyên Gia Mecsu

Đầu nối thẳng CDC MPC 0802 là minh chứng rõ ràng cho câu nói "nhỏ nhưng có võ". Dù mức giá tham khảo chỉ hơn 17.000 VNĐ, nó mang trong mình khả năng chịu nhiệt (-20 ~ 80℃) và chịu áp lực khủng (lên tới 20 Bar). Thiết kế tối ưu với hai ngàm siết lục giác (trong và ngoài) cho thấy nhà sản xuất CDC rất thấu hiểu nỗi vất vả của kỹ thuật viên khi lắp đặt trong không gian chật hẹp. Đây là sự lựa chọn số 1 thay thế cho các dòng đầu nối trôi nổi trên thị trường hiện nay.
