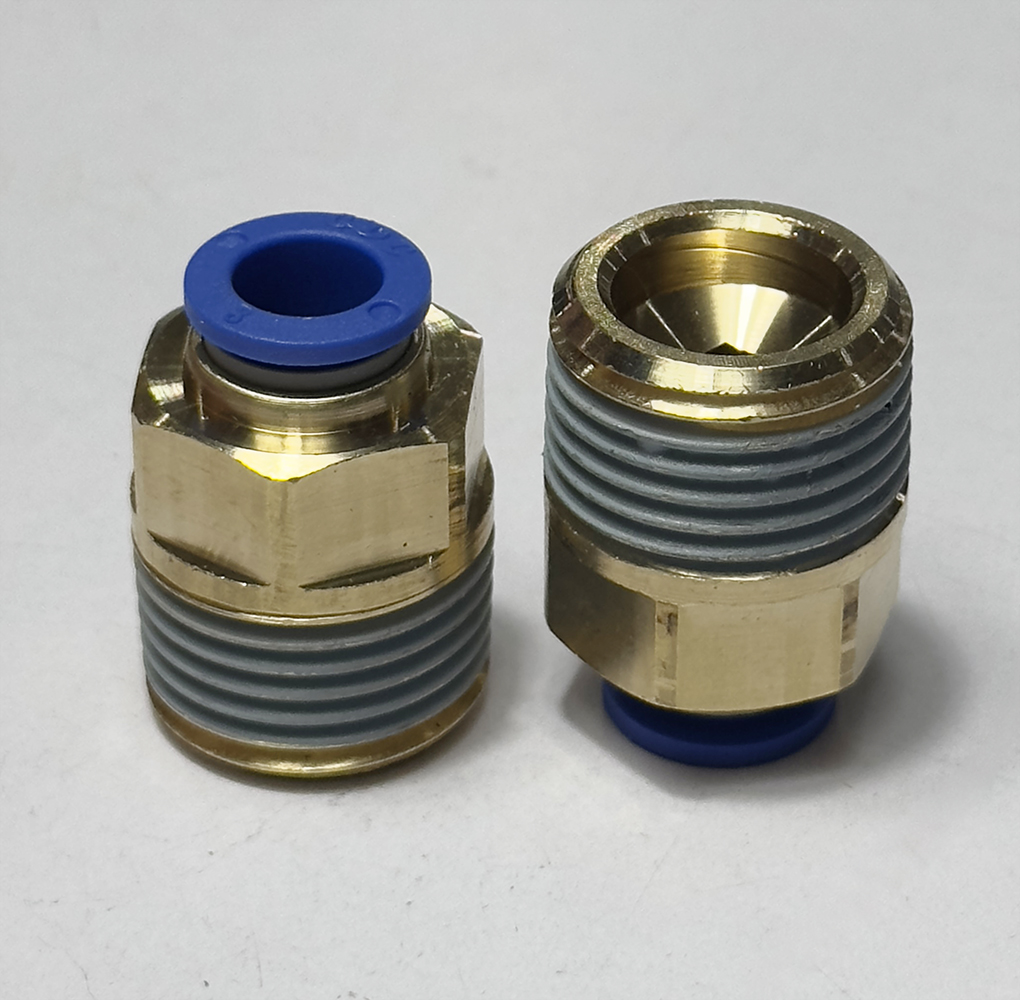

Đầu Nối Nhanh Khí Nén Ø8mm - Ren Ngoài 1/2" CDC MPC 0804 (Màu Xanh)

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén Ø8mm - Ren Ngoài 1/2" CDC MPC 0804

1. Đầu Nối Khí Nén Ren Ngoài CDC MPC 0804 Là Gì? – Giải Thích Chuyên Sâu

Hình ảnh: Đầu Nối Khí Nén Ren Ngoài CDC MPC 0804

Đầu nối nhanh khí nén CDC MPC 0804 là một bộ chuyển đổi dạng thẳng (Straight Male Connector) đặc biệt, chuyên dùng để trích xuất trực tiếp nguồn khí nén từ các cổng ren cỡ lớn ra hệ thống ống dẫn có kích thước trung bình

Ký hiệu "MPC" là viết tắt của Male Pipe Connector (Đầu nối thẳng ren ngoài). Mã "0804" mang thông số: Ngậm ống dẫn phi 8mm (OD 8) kết hợp với đầu ren ngoài cỡ lớn 1/2 inch (04). Sự kết hợp này trông có vẻ chênh lệch về tỷ lệ, nhưng lại là giải pháp kỹ thuật cực kỳ tinh gọn cho việc phân phối khí trực tiếp từ bình tích áp hoặc bộ F.R.L tổng. Sản phẩm sở hữu nút nhấn màu Xanh đặc trưng của dòng MPC chịu áp cao (20 Bar) từ thương hiệu CDC (Hàn Quốc).

2. Thông Số Kỹ Thuật Chi Tiết của CDC MPC 0804

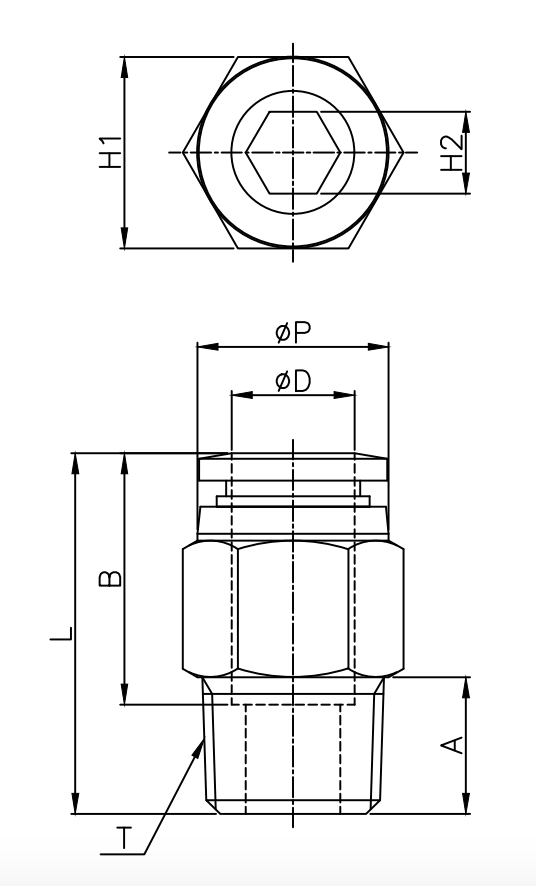

Hình ảnh: Thông Số Kỹ Thuật Chi Tiết của CDC MPC 0804

3. Cấu Tạo Chi Tiết Đầu Nối Thẳng Ren Ngoài 8-1/2

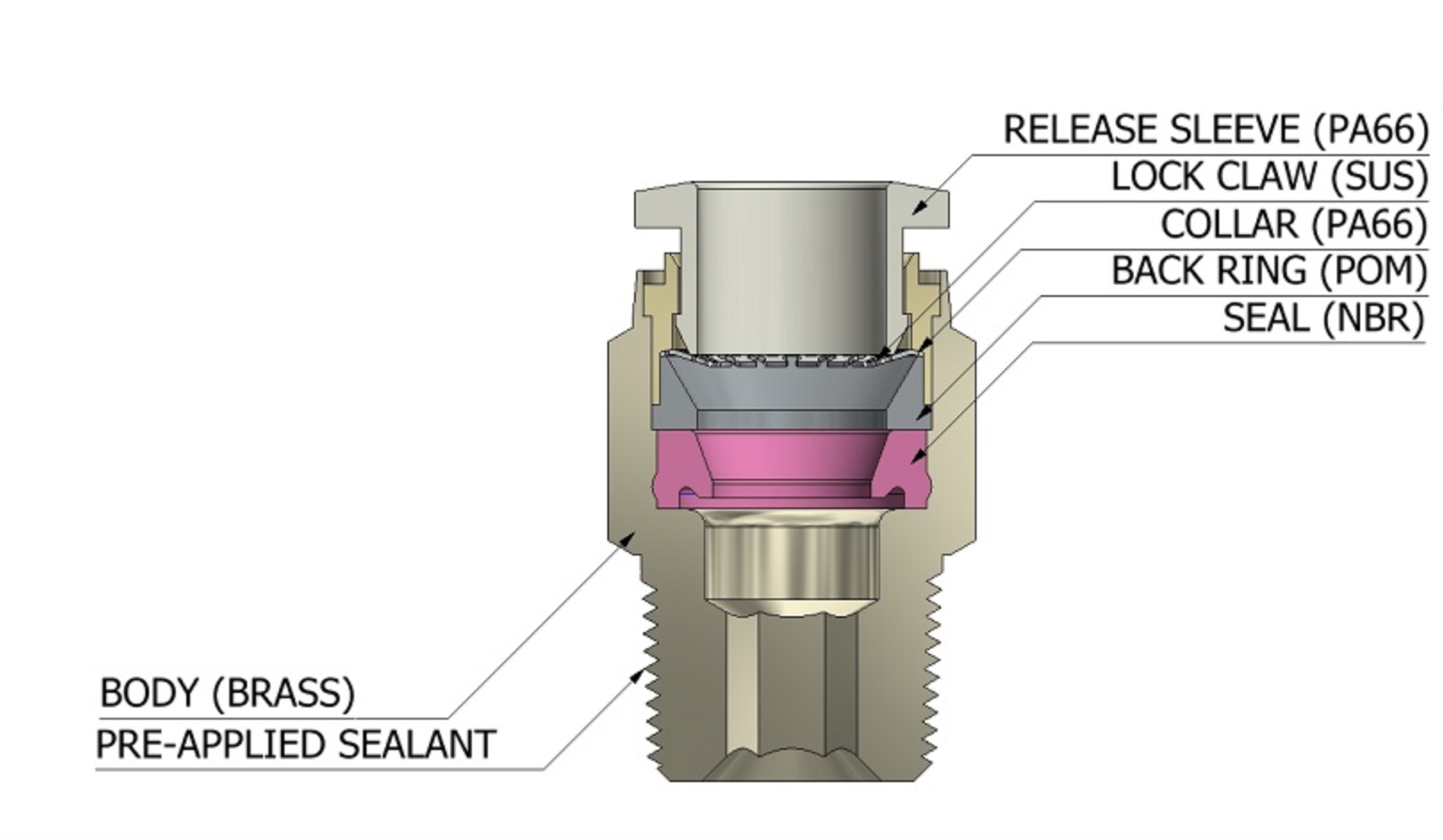

Hình ảnh: Cấu Tạo Chi Tiết Đầu Nối Thẳng Ren Ngoài 8-1/2

Sự chênh lệch giữa phần cắm ống (Ø8) và phần chân ren (R1/2) tạo ra một cút nối có hình dáng hình phễu đặc trưng, đi kèm với độ vững chãi tuyệt đối:

• Phần thân ren siêu lớn (R 1/2"): Đạt đường kính khoảng 21mm. Được chế tác từ đồng thau mạ niken. Chiều dài phần ren (A) lên tới 14mm để đảm bảo diện tích tiếp xúc ren lớn nhất, chịu được áp suất cao và rung động mạnh từ máy nén khí.
• Đai ốc lục giác ngoài (H1 - 19mm): Tạo điểm tì vững chắc cho cờ lê cỡ lớn.
• Lục giác chìm (H2 - 6mm): Nằm sâu bên trong lõi. Lỗ Orifice là 6mm, bằng đúng kích thước của cây lục giác 6mm, giúp khí nén thoát ra ống 8 (thường có ID 5-6mm) một cách trơn tru.
• Cổ kẹp ống Push-in: Chiều sâu cắm ống (B) rất sâu, đạt 18.2mm, giúp kẹp chặt ống 8mm không bị bung tuột khi chịu áp 20 Bar.

4. Phân Tích Chuyên Sâu: Bước Nhảy "Kích Thước Ngược" – Tại Sao Ren 1/2 Lại Đi Với Ống 8?

Thông thường, ren 1/2" (21mm) sẽ đi kèm với ống 12mm hoặc 16mm để chịu tải lớn. Ống 8mm thì thường đi với ren 1/8" hoặc 1/4". Vậy sự xuất hiện của MPC 0804 có ý nghĩa gì?

Trong thực tế thi công, người thợ rất hay gặp tình huống cần trích một đường khí nhỏ (dây 8) trực tiếp từ một bình chứa khí (Air Receiver) hoặc từ một ống phân phối góp (Manifold header) có cổng dự phòng ren 1/2". Nếu không có MPC 0804, thợ sẽ phải dùng một lơ thu đồng giảm từ 1/2" xuống 1/4", rồi lại vặn một cái cút nối 8-1/4" vào. Quá trình này tạo ra hệ thống cồng kềnh và nhân đôi rủi ro rò rỉ khí ở các bước ren. MPC 0804 là giải pháp "Một bước ăn ngay" (One-step reduction), nối thẳng trực tiếp từ thiết bị ren lớn ra dây nhỏ một cách thẩm mỹ và kín đáo.

5. Ưu và Nhược Điểm của Đầu Nối CDC MPC 0804

a. Ưu điểm nổi bật:

• Giảm thiểu khớp nối trung gian: Loại bỏ hoàn toàn sự cần thiết của các loại lơ thu (bushing), tiết kiệm chi phí và không gian.
• Độ vững chắc tuyệt đối: Phần ren 1/2" cắm sâu vào thiết bị tạo ra một chân đế cực kỳ vững chãi, dù dây 8mm có bị vô tình giật mạnh cũng không lo gãy cút nối.
• Chịu áp cao 20 Bar: Hoàn toàn an tâm khi lắp trực tiếp trên bình chứa khí nén tổng.
• Thiết kế Hex kép: Vẫn duy trì lục giác chìm (6mm) để dễ dàng thao tác trong khe hẹp.

b. Điểm cần lưu ý (Nhược điểm):

• Là dạng nối thẳng nguyên khối (Solid body), không xoay được trục sau khi đã vặn chặt. Cần bố trí đường dây hợp lý để tránh uốn cong dây 8mm quá mức.

6. Ứng Dụng Thực Tế của Đầu Nối 8mm Ren 1/2"

Hình ảnh: Ứng dụng thực tế của Đầu Nối Nhanh CDC MPC 0804 trong công nghiệp

Dù là thông số khá đặc biệt, MPC 0804 lại giải quyết những vị trí nhức nhối nhất trong thi công:

• Bình tích áp (Air Tank): Trích xuất đường khí điều khiển (ống 8mm) từ cổng chờ 1/2" trên đỉnh bình chứa để cấp cho đồng hồ áp suất cơ hoặc rơ le áp suất (Pressure Switch).
• Trạm lọc khí F.R.L công suất lớn: Lấy một line khí phụ (bypass line) phi 8mm trực tiếp từ cụm lọc tổng có cổng 1/2" để cấp cho máy thổi khí xịt bụi, không qua van điều áp chính.
• Xi lanh khí nén hạng nặng: Cấp khí cho các ben hơi có nòng siêu lớn (đường kính > 100mm, cổng ren 1/2) nhưng di chuyển hành trình chậm, chỉ cần lưu lượng từ dây 8mm là đủ.

7. Hướng Dẫn Lắp Đặt Đầu Ren Lớn Chuẩn Kỹ Thuật

• Siết ren (1/2"): Ren 1/2" cần lực siết lớn để làm kín. Sử dụng cờ lê 19mm siết chặt đai ốc đồng. Nếu thiết bị nhận (ren trong) là máy cũ đã mòn ren, bạn nên quấn thêm 3-4 vòng băng keo non (Teflon tape) đè lên lớp keo khóa ren có sẵn của CDC để đảm bảo kín khí ở mức 20 Bar.
• Cắm ống: Với chiều sâu lỗ cắm (B) là 18.2mm, hãy đánh dấu trên ống PU 8mm một đoạn 1.8cm, sau đó cắm thật mạnh cho đến khi vạch đánh dấu sát vào nút nhấn màu xanh.

8. So Sánh MPC 0804 Với Việc Sử Dụng Lơ Thu Ren (Bushing)

Giả sử bạn có 1 lỗ ren 1/2" trên bồn khí, bạn muốn cắm dây 8mm.

• Cách truyền thống: Vặn 1 Lơ đồng thu từ ngoài 1/2" vào trong 1/4" (giá ~15k) -> Quấn băng keo non -> Vặn cút MPC 0802 (giá ~15k) vào lỗ lơ đồng. Tổng cụm này dài, xấu, tốn 30k và có 2 điểm ren có thể gây rò rỉ.
• Cách dùng MPC 0804: Vặn trực tiếp MPC 0804 (giá ~28k) vào bồn khí. Gọn gàng, thẩm mỹ, duy nhất 1 điểm ren, tốc độ thi công nhanh gấp đôi, độ an toàn cực cao.

9. Cách Phân Biệt Đầu Nối Nhanh CDC Thật - Giả – Lời Khuyên Từ Chuyên Gia Mecsu

a. Dấu hiệu của đầu nối CDC MPC 0804 chính hãng

• Phần đai ốc đồng 19mm gia công cực kỳ vuông vức, mạ niken sáng bóng, chống ăn mòn hiệu quả.
• Nút nhấn nhựa màu Xanh, nhấn nhả nhẹ nhàng nhưng ngàm giữ ống lại ôm cực kỳ chặt chẽ (đáp ứng 20 Bar).
• Lớp keo đỏ hoặc trắng mỏng phủ ở các bước ren R 1/2" là đặc trưng của hàng chính hãng, giúp tự làm kín khi siết.

b. Dấu hiệu của hàng giả/nhái

• Sử dụng đồng thau tạp chất (chưa mạ niken), màu vàng xỉn, xước xát, ren tiện bị mẻ, khi vặn vào thiết bị ren trong dễ bị dính ren (tuôn ren).
• Nút nhấn lỏng lẻo, ở áp suất 8 Bar trở lên thường xuất hiện tình trạng đẩy lùi ống ra ngoài khoảng 1-2mm.

10. Giá Bán & Gợi Ý Mua Đầu Nối CDC MPC 0804 Chính Hãng

Sản phẩm chuyển đổi kích thước đặc biệt Đầu Nối Nhanh Khí Nén Ø8mm - Ren Ngoài 1/2" CDC MPC 0804 (Màu Xanh) đang có mặt tại Mecsu với mức giá tham khảo:

28,101 đ / Cái

(Giá chưa VAT: 25,546 đ/Cái)

Chỉ với hơn 28.000đ, bạn có trong tay giải pháp kỹ thuật cắt giảm hoàn toàn các bước trung gian lằng nhằng, nâng cao tính chuyên nghiệp cho hệ thống đường ống.

11. FAQ về Đầu Nối Nhanh Ren Ngoài 1/2"

Q: Tại sao lỗ Orifice của loại ren 1/2" này lại chỉ có 6mm, như vậy có bị nghẽn khí không?
A: Không hề nghẽn. Bởi vì bạn đang dùng cho dây hơi 8mm. Ống PU đường kính ngoài (OD) 8mm thì đường kính trong (ID) thông dụng chỉ là 5mm hoặc 5.5mm. Do đó, lỗ thông khí (Orifice) 6mm trên cút nối là dư sức bao trọn và tối ưu 100% lưu lượng của sợi dây 8mm đó.

Q: Cờ lê của tôi quá to không lách vào vặn được đai ốc 19mm, tôi phải làm sao?
A: Hãy tận dụng thiết kế "Hex kép". Bên trong lỗ cắm ống của MPC 0804 có trang bị sẵn một rãnh lục giác chìm (H2) cỡ 6mm. Bạn chỉ cần thả cút nối vào lỗ, cắm một cây lục giác 6mm từ phía trên thẳng xuống và siết chặt.

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén

Tránh xa các cụm lơ thu chắp vá phức tạp. Hãy để Mecsu cung cấp cho bạn những giải pháp cút nối trực tiếp tối ưu nhất cho nhà máy.

Mecsu - Kênh thương mại điện tử chuyên biệt vật tư phụ tùng công nghiệp

• Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Hotline: 1800 8137
• Email: sales@mecsu.vn
• Website: mecsu.vn

Xem thêm: Khám phá nhiều loại van khí nén công nghiệp khác tại đây

13. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Trong một lần khảo sát tại một nhà máy bao bì giấy, kỹ thuật viên Mecsu nhận thấy một vấn đề về rò rỉ khí (Leakage) diện rộng. Tại trạm khí nén trung tâm, đường ống thép mạ kẽm (Manifold) được khoan sẵn các lỗ ren 1/2" để chờ kết nối. Thợ cơ khí của nhà máy đã lấy khí ra cho các súng xịt bụi bằng cách: Vặn lơ giảm 1/2 -> 3/8, rồi lơ giảm 3/8 -> 1/4, rồi mới gắn cút nối góc 8mm - 1/4 vào. Khối kim loại nhô ra dài đến 6cm, và do rung động của máy nén khí, các khớp nối lơ thu này thường xuyên lỏng lẻo và xì hơi lèo xèo, làm hao hụt lượng lớn điện năng chạy máy nén.

Mecsu đã đề xuất tháo toàn bộ các "tháp" lơ thu đó đi, và thay bằng cút nối thẳng trực tiếp MPC 0804. Kết quả: Điểm nối thụt ngắn lại chỉ còn cao chưa tới 3cm, gọn gàng, và hoàn toàn chấm dứt tình trạng rò rỉ tại các chân ren trung gian.

b. Trích Dẫn Chuyên Gia

"Trong thiết kế mạch khí nén, nguyên tắc tối thượng để chống rò rỉ là: Càng ít điểm nối ren càng tốt. Những mã đầu nối đặc thù như MPC 0804 (ren khổng lồ - ống nhỏ) được sinh ra chính là để tôn trọng nguyên tắc đó, mang lại sự tinh gọn và an toàn tối đa cho hệ thống áp lực cao."
— Chuyên viên thiết kế hệ thống áp lực Mecsu (TP. Hồ Chí Minh).

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Mecsu cam kết đồng hành cùng kỹ sư Việt Nam, mang đến những thiết bị vật tư công nghiệp chính hãng với hàm lượng kỹ thuật và độ tin cậy cao nhất.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt đôi chút so với thực tế tùy theo lô sản xuất của hãng CDC. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất.
