Đầu Nối Nhanh Khí Nén Ø8mm CDC MPUC 08 (Màu Đen)

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén 2 Đầu Ống Ø8mm CDC MPUC 08 (Màu Đen)

1. Đầu Nối Nhanh CDC MPUC 08 Là Gì? – Giới Thiệu Chung

Đầu nối nhanh khí nén CDC MPUC 08 (Union Straight Connector) thường được giới kỹ thuật gọi là "măng xông nối thẳng". Chức năng duy nhất và quan trọng nhất của nó là kết nối hai đoạn ống mềm khí nén có cùng đường kính ngoài 8mm (Ø8) lại với nhau theo một đường thẳng.

Khác với dòng MPC có phần ren kim loại vặn vào máy, dòng MPUC hoàn toàn sử dụng cơ cấu "nhấn để kết nối" (Push-in) ở cả hai đầu. Phiên bản này sở hữu thiết kế toàn thân bằng nhựa kỹ thuật với nút nhấn Màu Đen sang trọng, chuyên dùng để nối dài đường ống bị thiếu hụt hoặc khắc phục nhanh các đoạn ống bị thủng/dập trong dây chuyền.

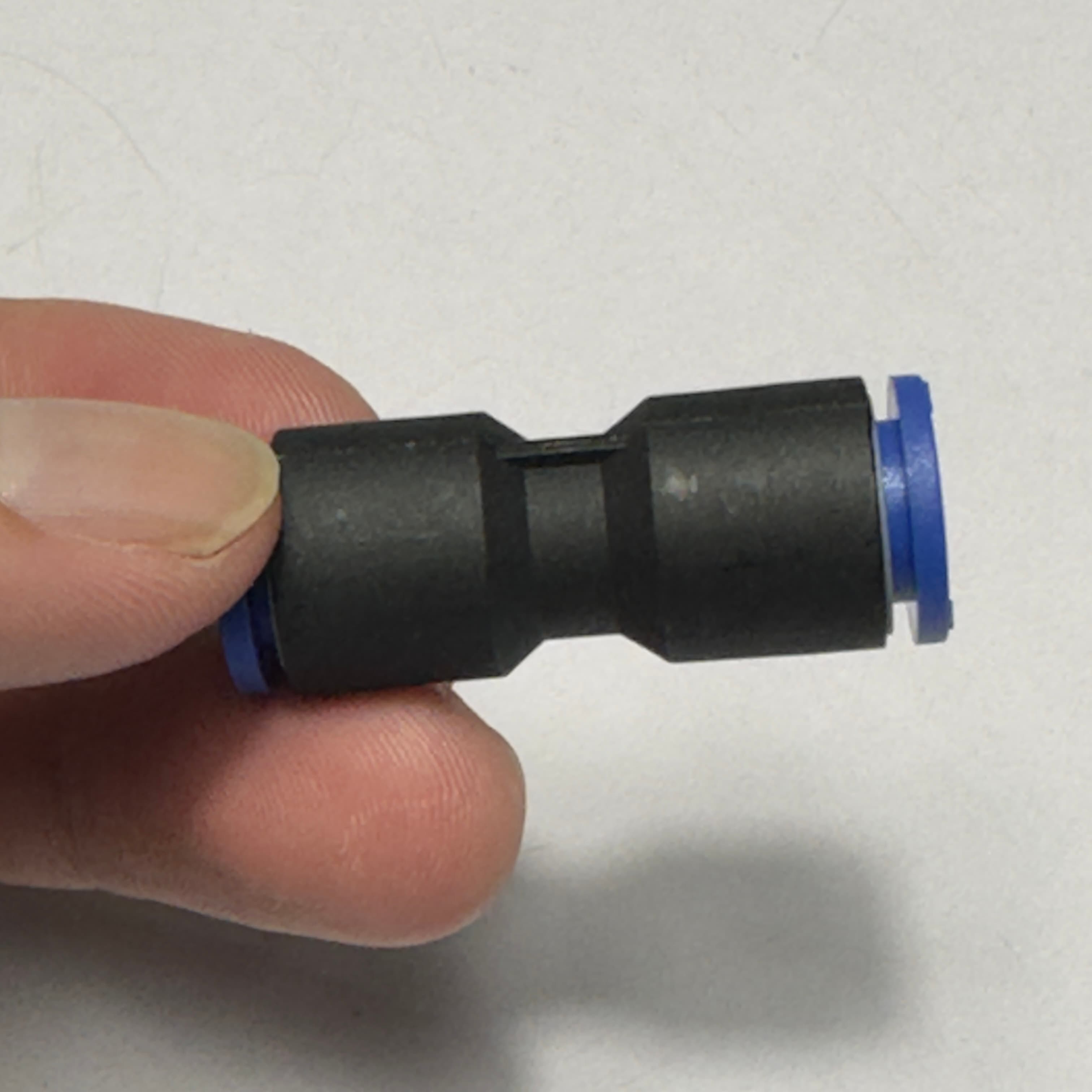

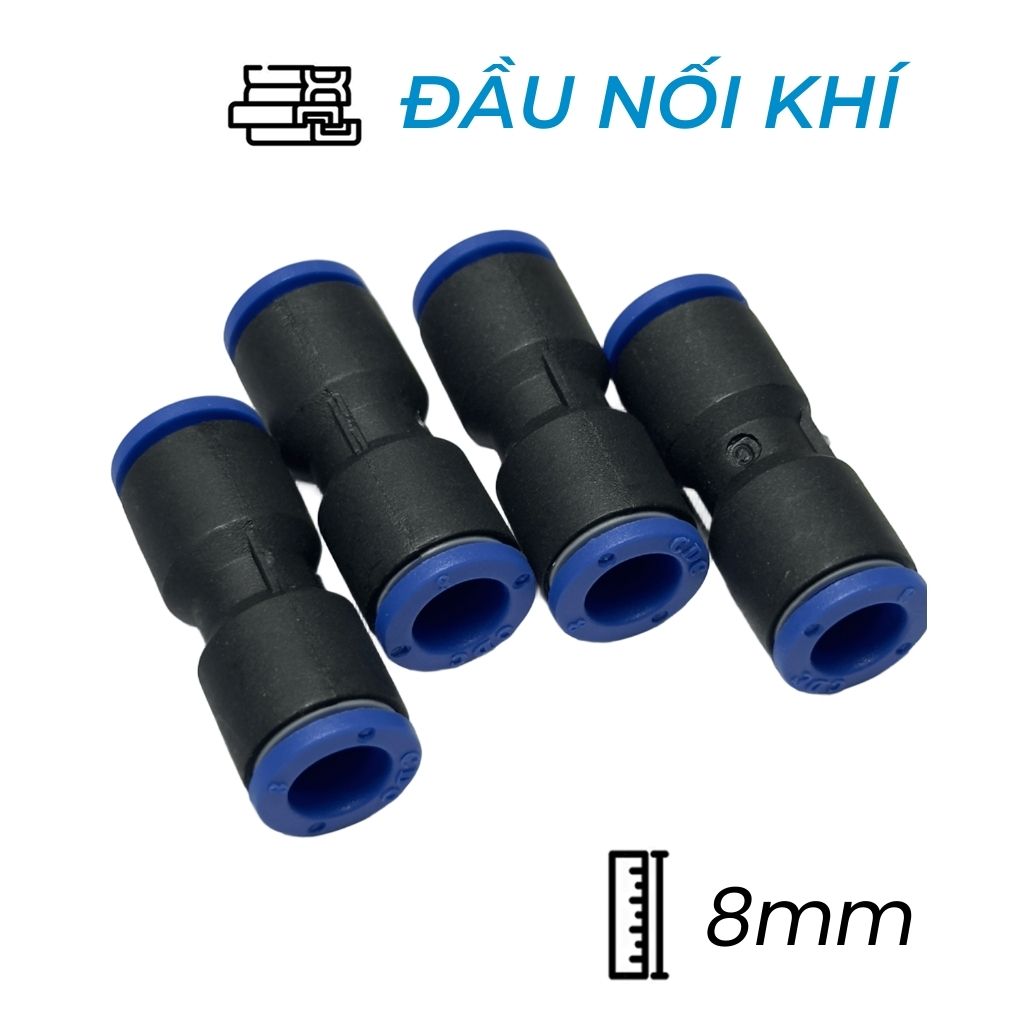

Hình ảnh: Đầu Nối Nhanh Khí Nén 2 Đầu Ống Ø8mm CDC MPUC 08 (Màu Đen)

2. Thông Số Kỹ Thuật Chi Tiết của Đầu Nối CDC MPUC 08

Hình ảnh: Bản vẽ tham khảo kích thước măng xông thẳng MPUC 08

3. Phân Tích Vật Liệu và Cấu Tạo Hai Đầu Cắm Ống

Do không có phần ren đồng vặn vào máy, MPUC 08 tập trung hoàn toàn vào cơ cấu khóa ống đối xứng:

• Thân vỏ và Nút nhấn (PBT & POM): Toàn bộ lớp vỏ ngoài và nút nhấn màu đen được đúc từ nhựa kỹ thuật có đặc tính kháng hóa chất nhẹ, chịu lực kéo dãn tốt và chống giòn gãy ở nhiệt độ âm (-20℃).

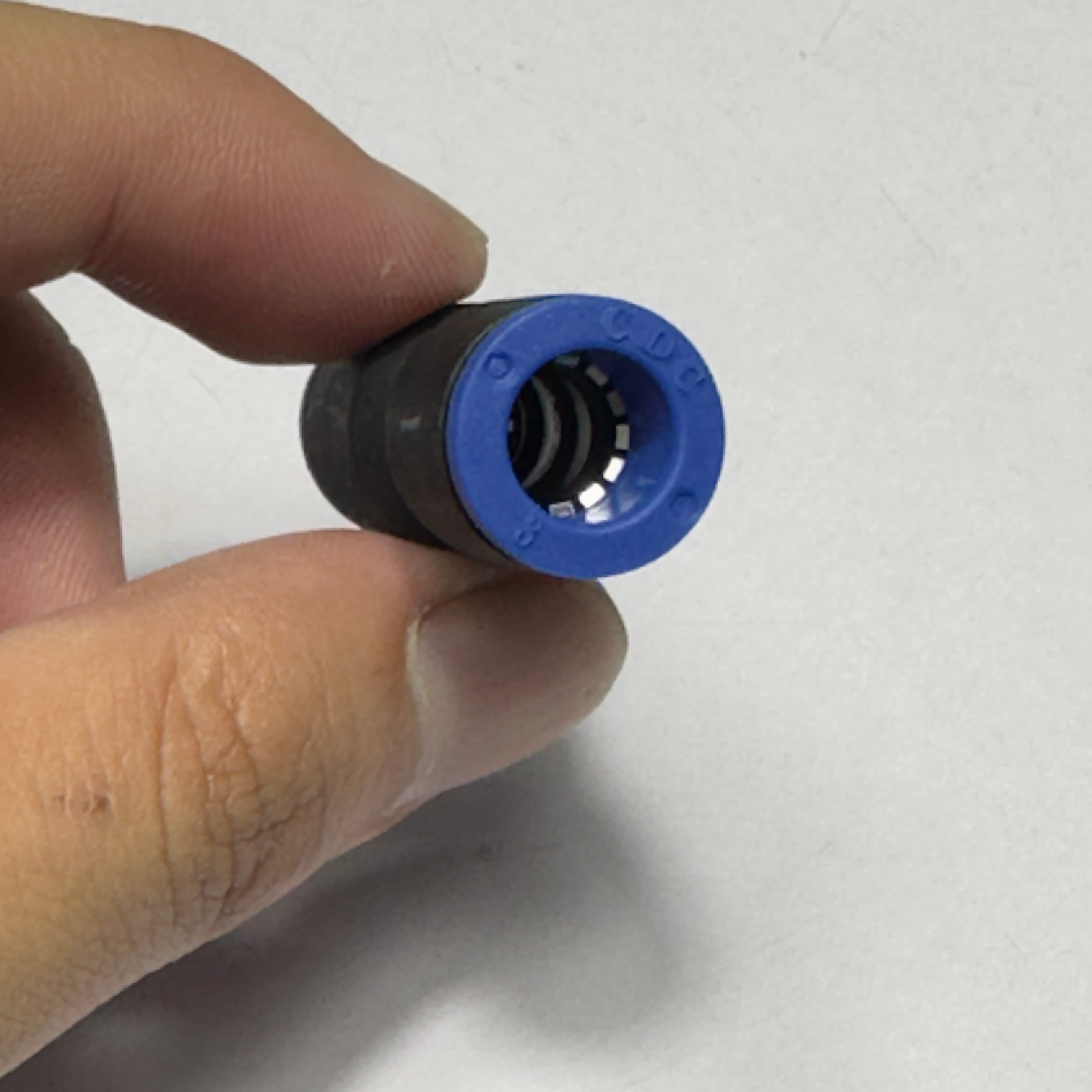

• Ngàm kẹp kép (Dual Lock Claws): Cấu tạo từ Thép không gỉ (SUS). Khi hai đầu ống 8mm được cắm vào, áp suất khí nén bên trong càng cao thì các ngàm Inox này càng bung ra bám chặt vào thành ống, tạo thành hệ thống tự khóa hoàn hảo.
• Hệ thống gioăng NBR đối xứng: Đảm bảo khí nén truyền từ ống này sang ống kia không bị thất thoát ra ngoài môi trường, duy trì độ kín ngay cả khi có rung lắc mạnh trên dây chuyền.

Hình ảnh: CDC MPUC được cấu thành từ các bộ phận

4. Phân Tích Chuyên Sâu: Orifice 7mm Khổng Lồ & Áp Suất 20 Bar

• Orifice 7mm tối đa hóa lưu lượng: Với ống có đường kính ngoài (OD) là 8mm, đường kính trong (ID) thường rơi vào khoảng 5mm - 6mm. Thiết kế lỗ lọt lòng (Orifice) của MPUC 08 lên tới 7mm, lớn hơn cả đường kính trong của ống. Điều này có nghĩa là dòng khí đi qua điểm nối này gần như không bị cản trở (Zero restriction), không gây tụt áp suất trên toàn hệ thống.
• An toàn tuyệt đối ở áp suất 20 Bar: Việc nối hai đoạn ống lơ lửng trên không trung thường tiềm ẩn rủi ro bung khớp nối khi áp suất tăng đột ngột. Sự kết hợp giữa ngàm Inox sâu (chiều sâu cắm B = 16.9mm) giúp MPUC 08 chịu được mức áp "khủng" 2000 Kpa.

5. Ưu và Nhược Điểm của Măng Xông Thẳng CDC MPUC 08

Ưu điểm:

• Giải pháp cứu cánh tức thời khi đường ống bị đứt hoặc không đủ chiều dài, tiết kiệm chi phí thay toàn bộ cuộn ống mới.
• Trọng lượng siêu nhẹ (do full nhựa), không làm xệ đường ống khi treo lơ lửng.
• Không cần dụng cụ siết (cờ lê/mỏ lết), thao tác 100% bằng tay.
• Lưu lượng khí đi qua được bảo toàn nguyên vẹn.

Nhược điểm:

• Là dạng nối thẳng, nếu vị trí nối cần uốn cong sát tường, mép gập của ống nhựa có thể bị gãy. Lúc này nên dùng măng xông góc vuông (Union Elbow).

6. Ứng Dụng Thực Tế Trong Sửa Chữa & Lắp Đặt Đường Ống

CDC MPUC 08 là vật tư tiêu hao không thể thiếu trong tủ đồ nghề của thợ bảo trì:

• Nối dài đường ống: Khi thiết bị (như cánh tay robot, xylanh) di chuyển xa hơn dự kiến mà dây khí cũ bị căng, chỉ cần cắt đôi ống và chèn MPUC 08 vào để nối thêm một đoạn ống mới.
• Sửa chữa rò rỉ: Đường ống PU đi qua các khu vực sắc nhọn bị cứa rách. Cách nhanh nhất là cắt bỏ phần rách và dùng MPUC 08 nối hai đầu lành lại với nhau.
• Chuyển đổi màu ống: Dùng để nối các đoạn ống có màu sắc khác nhau (VD: Xanh nối với Đỏ) nhằm mục đích đánh dấu phân luồng khí cấp/xả.

7. Hướng Dẫn Nối Ống Ø8mm Nhanh Chóng, Không Rò Rỉ

1. Chuẩn bị ống: Dùng kìm cắt ống chuyên dụng cắt thật phẳng hai đầu ống PU/Nylon 8mm. (Không dùng kéo cắt giấy vì sẽ làm méo tiết diện tròn của ống).
2. Kết nối đầu 1: Đẩy mạnh đầu ống thứ nhất vào một bên của MPUC 08 cho đến khi kịch tầm (chiều sâu ngập ống B = 16.9mm). Kéo nhẹ để kiểm tra độ bám.
3. Kết nối đầu 2: Làm tương tự với đầu ống còn lại. Đảm bảo cả hai ống cùng nằm trên một trục thẳng để gioăng cao su bên trong ôm khít nhất.
4. Tháo ống: Dùng hai ngón tay bóp đều hai bên viền nút nhấn màu đen, đồng thời rút ống ra ngoài. Luôn nhớ xả áp suất đường ống trước khi tháo.

8. So Sánh Dòng MPUC (Nối Thẳng) Với Đầu Nối Chữ V (Union Y)

9. Cách Phân Biệt Đầu Nối MPUC CDC Thật - Giả

• Chất liệu nhựa: Hàng thật MPUC 08 của CDC cầm rất chắc tay, nhựa đen nhám (PBT) đúc nguyên khối tinh xảo, không có bavia thừa. Hàng nhái thường làm bằng nhựa tái chế bóng loáng, dễ nứt vỡ khi chịu áp lực cao.
• Độ êm của nút nhấn: Nút nhấn hàng thật có hành trình lò xo rất êm, ấn vào nhả ra dứt khoát. Hàng giả thường bị kẹt nút hoặc phải dùng lực rất mạnh mới tháo được ống ra.

10. Giá Bán & Gợi Ý Mua Đầu Nối CDC MPUC 08 Chính Hãng

Với mức giá tham khảo vô cùng dễ chịu chỉ 17,172 VNĐ / Cái, MPUC 08 là một giải pháp kinh tế và nhanh gọn nhất để xử lý các sự cố đứt/ngắn đường ống khí nén 8mm. (Mức giá có thể thay đổi tùy theo số lượng và chính sách ưu đãi).

Hãy trang bị sẵn vài chiếc MPUC 08 trong hộp đồ nghề của bạn để không bao giờ bị động trước các sự cố xì khí dây chuyền.

Mua hàng chính hãng giá sỉ tại: Đầu Nối Nhanh Măng Xông CDC MPUC 08 tại Mecsu.vn

11. FAQ - Câu Hỏi Thường Gặp Về Đầu Nối 2 Đầu Ống

1. Tôi có thể dùng măng xông này để nối ống 8mm với ống 6mm được không?
Đáp: Không được. Mã MPUC 08 được thiết kế đối xứng để nối 2 ống cùng kích thước 8mm. Nếu muốn nối ống to với ống nhỏ (ví dụ 8mm xuống 6mm), bạn cần sử dụng Măng xông thu (Reducing Union) - Mã sản phẩm MPUG 08-06.

2. Nếu ống dẫn khí của tôi bị gập khúc và tôi cắt đi nối lại bằng MPUC 08, nó có làm chậm tốc độ xylanh không?
Đáp: Hoàn toàn không. Với Orifice lên đến 7mm, MPUC 08 đảm bảo dòng khí lưu thông tối đa. Việc cắt bỏ đoạn gập khúc và nối bằng đầu nối thẳng thậm chí còn làm khí lưu thông mượt mà hơn so với việc để nguyên đoạn ống bị gập nếp.

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén CDC

Nếu bạn cần tư vấn thiết kế đường ống, chọn tiết diện ống hay tra mã đầu nối măng xông thẳng/thu/góc phù hợp, hãy kết nối ngay với Mecsu

Mecsu - Kênh thương mại điện tử chuyên biệt vật tư phụ tùng công nghiệp

• Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Hotline: 1800 8137
• Email: sales@mecsu.vn
• Website: mecsu.vn

Xem thêm: Khám phá nhiều loại van khí nén công nghiệp khác tại đây

13. Tổng Kết Từ Chuyên Gia Mecsu

Măng xông nối thẳng CDC MPUC 08 là một thiết kế thuần túy nhưng mang lại giá trị thực dụng rất cao. Không ren kim loại, không phức tạp, chỉ cần "Cắt và Cắm", bạn đã có thể nối liền đường ống khí 8mm một cách an toàn nhất với khả năng chịu áp lực lên tới 20 Bar. Đây chính là mảnh ghép không thể thiếu để duy trì sự trơn tru cho hệ thống tự động hóa của xưởng sản xuất.
