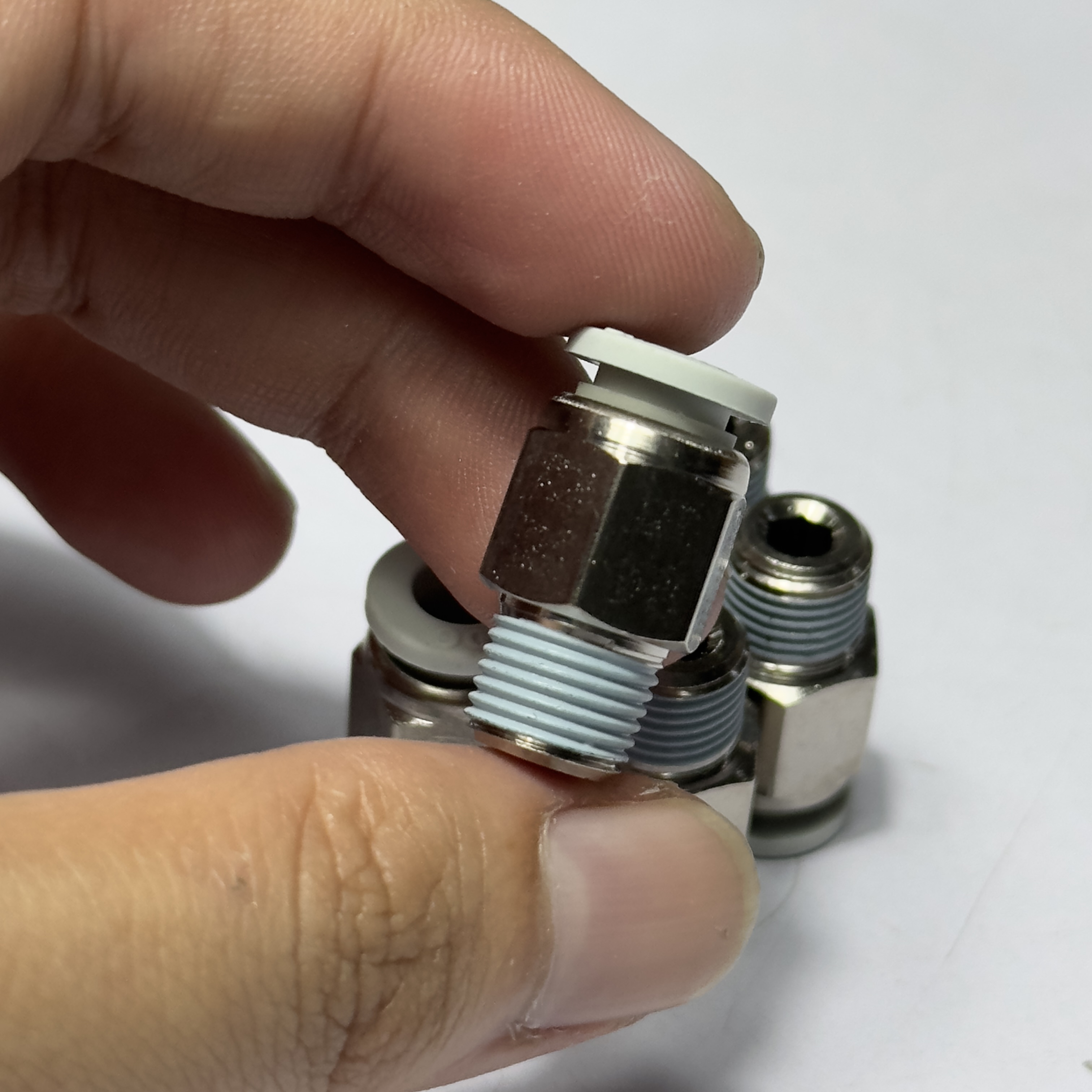

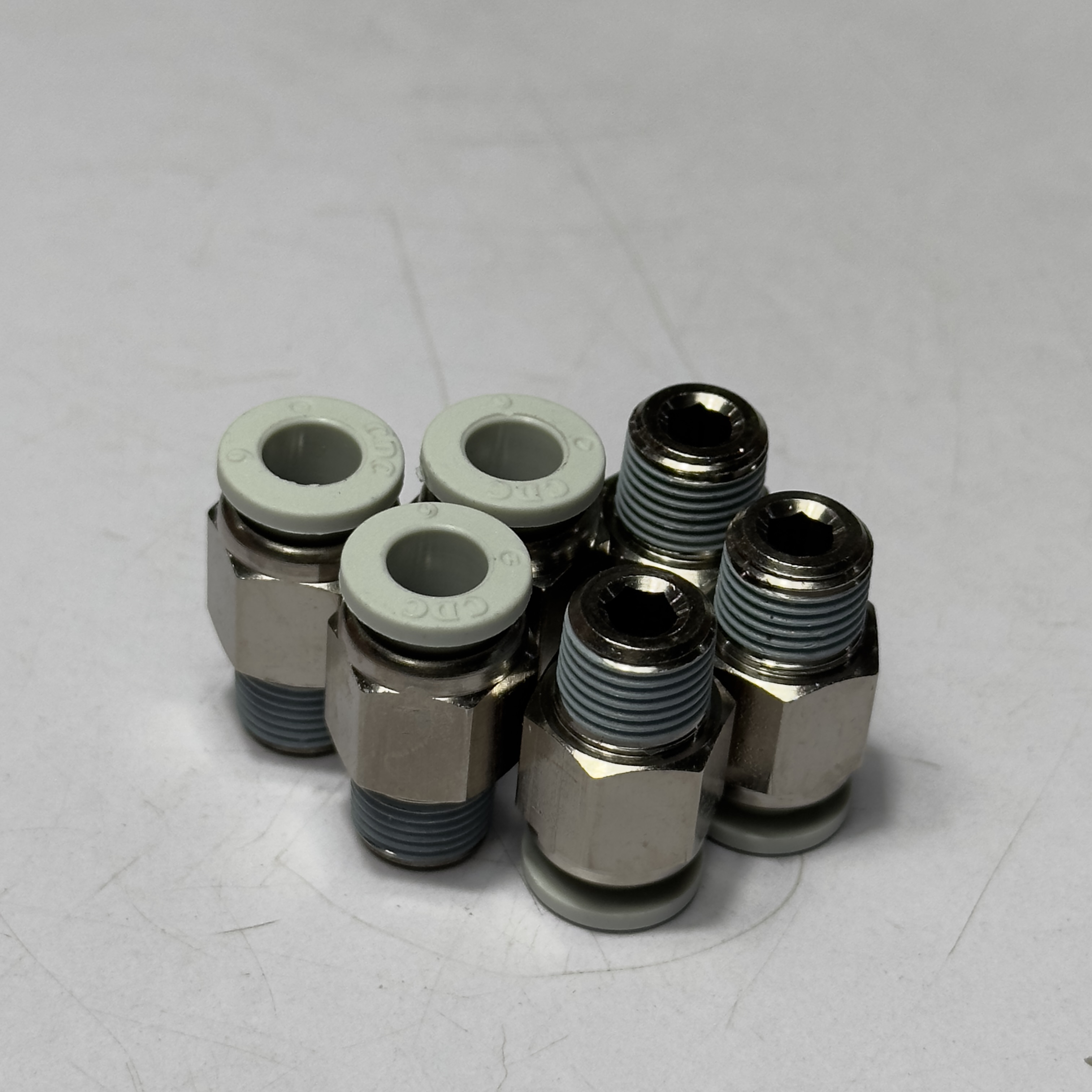

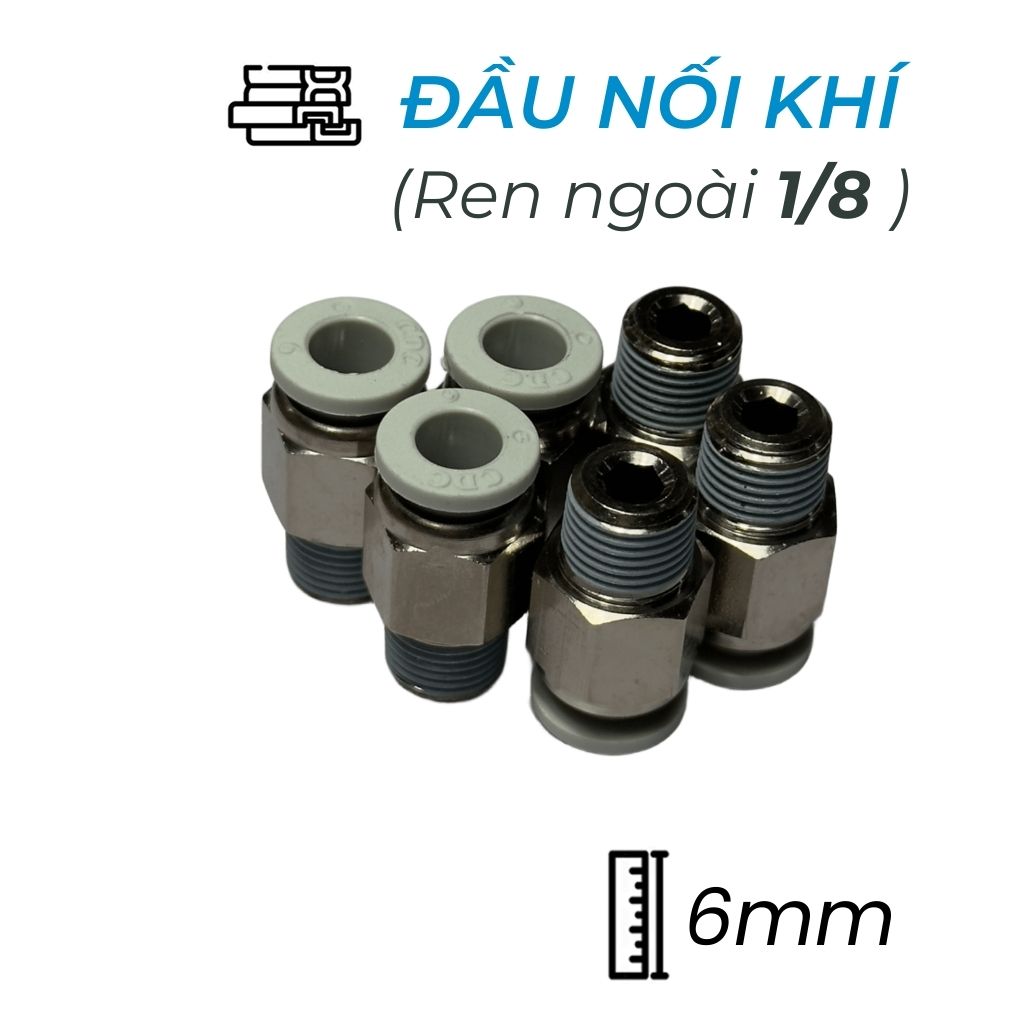

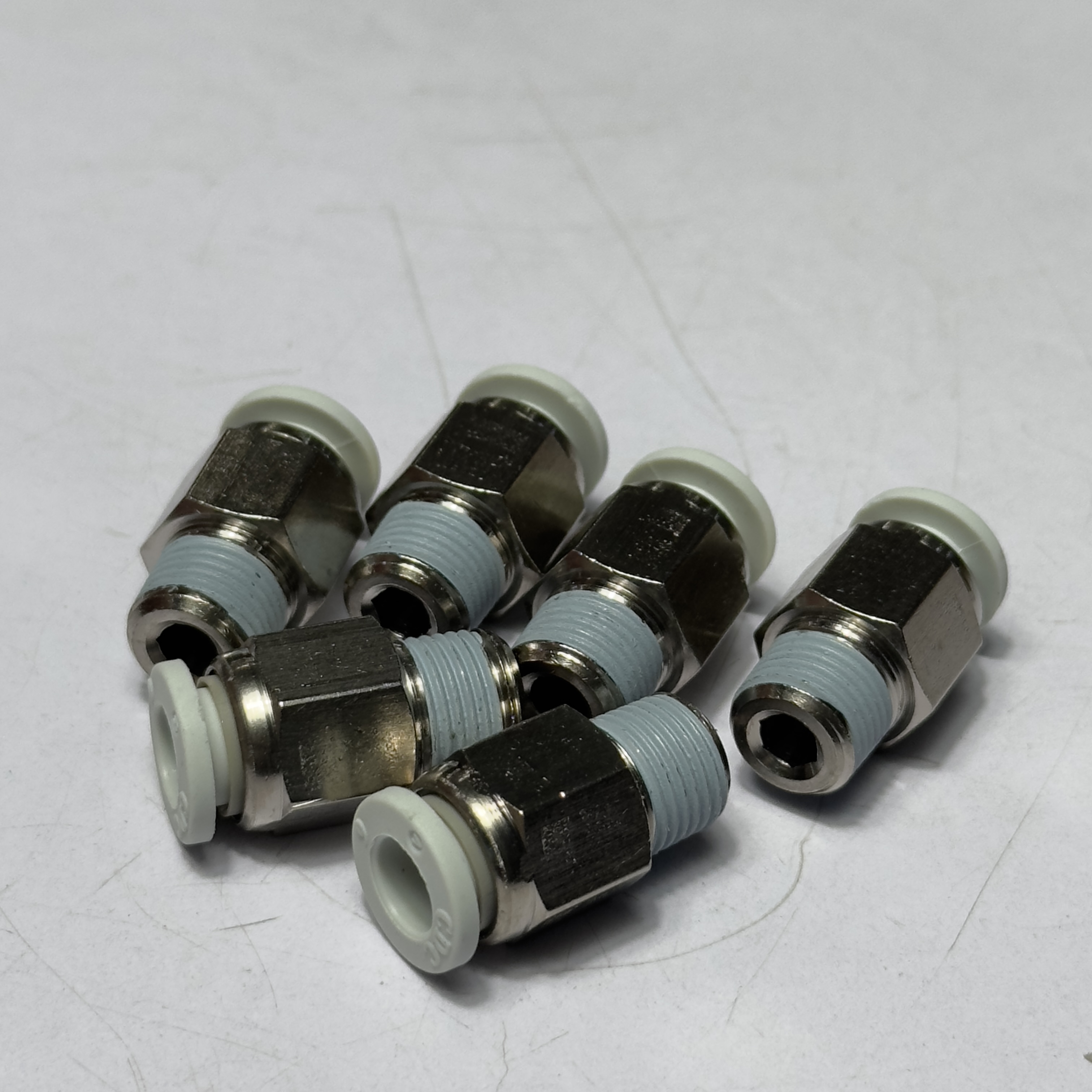

Đầu Nối Nhanh Khí Nén Ø6mm - Ren Ngoài 1/8" CDC MPC 0601N-W (Màu Trắng)
Mã đặt hàng: 0786016MPN: MPC-0601N-W
Xuất trong ngày
18.040đ/Cái
Đã bao gồm VAT
Tổng tiền: 18.040đ
Có sẵn 36 Cái
Đặt trước 15h hôm nay để xuất kho trong ngày
Chia sẻ:
&method=link){kind=small}
Chia sẻ:
Thông tin sản phẩm
| Hình Dáng | Thẳng |
|---|---|
| ORIFICE | 4 mm |
| Nhiệt Độ Giới Hạn | -20 ~ 80℃ |
| Kích Thước (B) | 15.5 mm |
| Kích Thước (A) | 8 mm |
| H2(Hex) | 4 mm |
| H1(Hex) | 12 mm |
| Chiều Dài (L) | 22.5 mm |
| Áp Suất Âm | -750mmHg |
| ØP | 12 mm |
| Dùng Cho Ống | 6 mm |
| Áp Suất Làm Việc | 0~2000 Kpa |
| Size Ren Ngoài | R 1/8" |
| Kiểu Kết Nối | Nhấn Kết Nối, Kết Nối Ren |
| Loại Đầu Nối | Bộ Chuyển Đổi |
| Brand | CDC |
| Màu Nút Nhấn | Trắng |
Mô tả sản phẩm
Đầu Nối Nhanh Khí Nén Thẳng Ren Ngoài Nút Nhấn Trắng Phi 6 mm 1/8" CDC MPC 0601N-W: Giải Pháp Kết Nối Gọn Gàng, Tin Cậy và Thẩm Mỹ
Trong các hệ thống khí nén công nghiệp, công việc tối ưu hóa không gian, đảm bảo kết nối chắc chắn và dễ dàng thao tác là ưu tiên hàng đầu. Đầu Nối Nhanh Khí Nén Thẳng Ren Ngoài Nút Trắng Phi 6 mm 1/8" CDC MPC 0601N-W (Mã sản phẩm: MPC0601NW) là một phụ hoàn hảo từ CDC Pneumatics, được thiết kế đặc biệt để đáp ứng những yêu cầu này. Với **hình thẳng** nhỏ gọn, một đầu nối cho khí phi 6mm và một đầu **ren ngoài R 1/8**, sản phẩm này cho phép kết nối trực tiếp và an toàn vào các cổng ren của thiết bị. Nút nhấn ** màu trắng** đặc biệt không chỉ tăng tính thẩm mỹ mà còn giúp lắp đặt và tháo ống trở về cực nhanh và đơn giản chỉ với thao tác "One-Touch", không cần bất kỳ công cụ hỗ trợ nào. Kết nối MPC 0601N-W đảm bảo độ an toàn và hoạt động ổn định trong phạm vi áp dụng từ 0 đến 20 kgf/cm² và phạm vi tốc độ từ -20°C đến 80°C, là lựa chọn lý tưởng cho các ứng dụng công nghiệp đa dạng.
1. Tổng quan về Đầu Nối Nhanh Khí Nén Thẳng Ren Ngoài Nút Nhấn Trắng CDC MPC 0601N-W
Đầu nối nén nhanh CDC MPC 0601N-W là một thành phần không thể thiếu trong công việc thiết kế và vận hành các kết quả nén khí hệ thống. Thuộc dòng M-ONE-TOUCH FITTINGS của CDC, sản phẩm này nổi bật với **hình thẳng** (Straight Male Connector - MPC), giúp tạo ra các đường ống gọn gàng và trực quan. Đặc điểm nhận dạng của nó là **nút nhấn màu trắng** tinh tế, không chỉ mang lại vẻ ngoài sạch sẽ, hiện đại mà vẫn hỗ trợ người dùng dễ dàng thao tác tháo ống. Sản phẩm được trang bị **ren ngoài R 1/8** để kết nối linh hoạt với các cổng ren tương thích. Với khả năng chịu được áp dụng hiệu suất cao và phạm vi nhiệt độ mở rộng, MPC 0601N-W đảm bảo tối ưu khí nén và hoạt động ổn định, giảm rò rỉ và tối đa hóa hiệu suất của toàn bộ hệ thống nén khí.
2. Thông số kỹ thuật chi tiết của Đầu Nối Nhanh Khí Nén Trắng CDC MPC 0601N-W
| Thông số | Giá trị (MPC 06-01) |
|---|---|
| Mã sản phẩm | MPC0601NW |
| Người mẫu | MPC 06-01 |
| Hình dáng | Thẳng |
| Color (Nút nhấn) | Trắng |
| Ống kính ngoài (∅D) | 6mm |
| Đường kính lỗ (∅P) | 12mm |
| Loại ren (T) | R 1/8 (Rên ngoài) |
| Chiều dài tổng thể (L) | ~23,5mm |
| Kích thước A | ~12mm |
| Kích thước B | 14,4mm |
| Lục giác kích thước H1(Hex) | 12mm |
| Lục giác kích thước H2(Hex) | 4,5mm |
| Lỗ thông (ORIFICE) | 5mm |
| Trọng lượng (WEIGHT(g)) | ~17g |

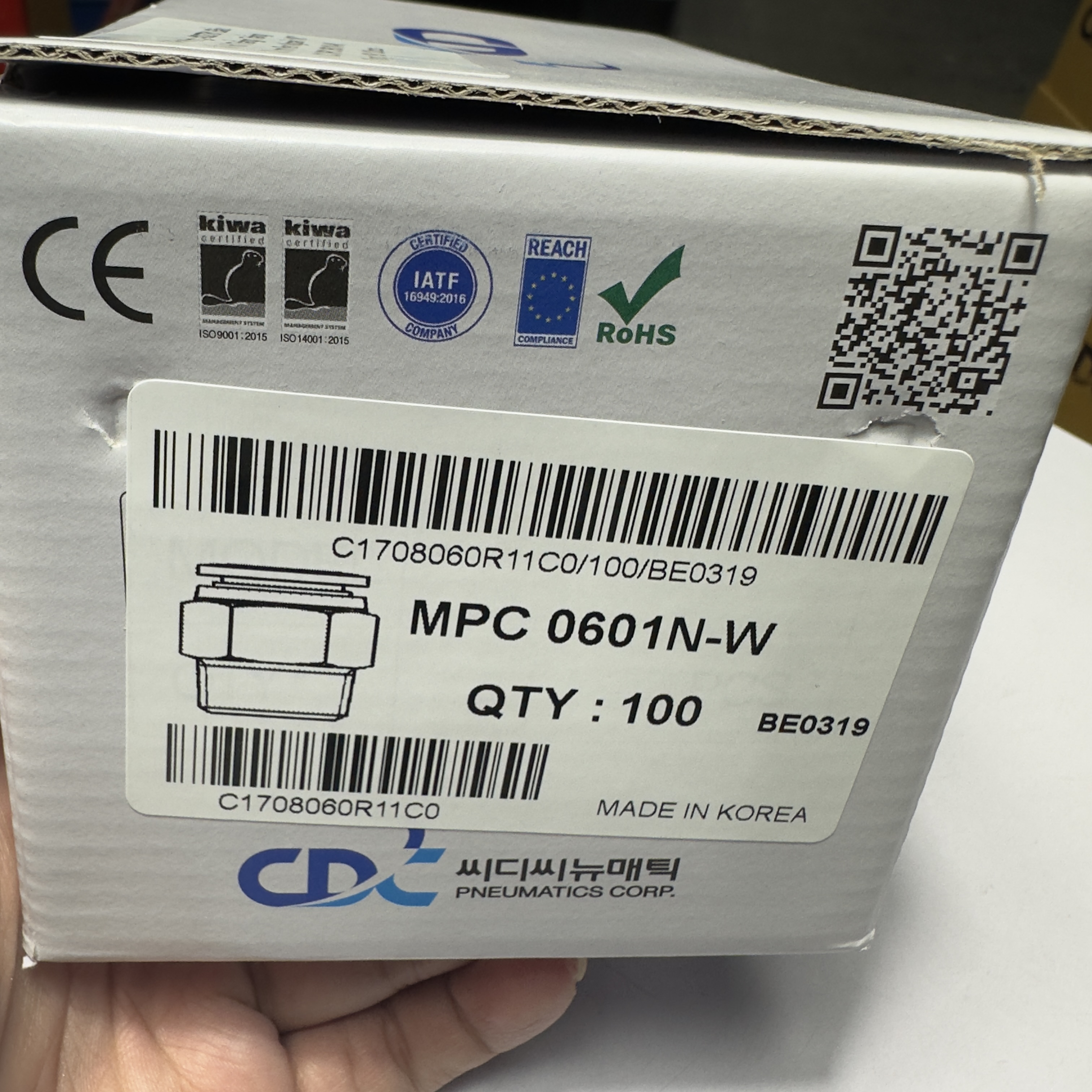

| Số lượng gói đóng (EA(BOX)) | 100 cái |
| Chất lỏng áp dụng | Khí nén (AIR) (Không dùng cho các loại khí hoặc chất khác) |
| Phạm vi áp dụng công việc | 0 ~ 290 PSI (0 ~ 20 Kgf/cm² | 0 ~ 2000 KPa) |
| Áp dụng âm (Áp suất âm) | -29,5 trong Hg (-750 mmHg | -750 Torr) |
| Phạm vi nhiệt độ làm việc | -4℉ ~ 176℉ (-20 ~ 80℃) |
| Loại | PHỤ KIỆN M-ONE-TOUCH |
Lưu ý: Một số kích thước (L, A, H1, H2, Lỗ thông tin, Trọng lượng) là giá trị ước tính dựa trên thông số chung của dòng sản phẩm và có thể có độ lệch nhỏ tùy theo lô sản phẩm. Vui lòng tham khảo bản vẽ kỹ thuật chi tiết của nhà sản xuất để có thông số chính xác nhất.
3. Ưu điểm và tính năng nổi bật của Đầu Nối Nhanh CDC MPC 0601N-W
- Kết nối nhanh "One-Touch": Cho phép lắp đặt và tháo ống dễ dàng chỉ bằng một thao tác thúc hoặc nhấn nút, giúp tiết kiệm thời gian và quy trình làm việc tối ưu hóa.
- Hình dạng thẳng và ren ngoài: Thiết kế **thẳng** lý tưởng cho việc kết nối ống ống trực tiếp vào các cổng thiết bị có **ren ngoài** tương ứng, tạo đường ống gọn gàng và thẩm mỹ.
- Nút nhấn màu trắng nổi bật: Màu sắc **trắng** của nút nhấn không chỉ hiển thị lại bên ngoài sạch sẽ, dễ nhìn mà còn giúp nhận diện và thao tác giải phóng ống trở nên dễ dàng và nhanh chóng hơn.
- Không cần dụng cụ: Việc tháo ống được thực hiện dễ dàng bằng cách nhấn vòng màu trắng, loại bỏ nhu cầu sử dụng công cụ chuyên dụng.
- Phạm vi ứng dụng và nhiệt độ rộng: Hoạt động ổn định từ -20°C đến 80°C và áp suất lên đến 20 bar, phù hợp với nhiều môi trường công nghiệp đa dạng.
- Độ kín cao của khí cụ: Đảm bảo hiệu quả hoạt động của hệ thống, giảm thiểu tổn thất tối thiểu do rò rỉ khí.
4. Cấu hình và Vật liệu của Đầu Nối Nhanh CDC MPC
Kết nối CDC MPC nhanh chóng có cấu trúc được tối ưu hóa cho hiệu suất và độ bền cao, bao gồm các thành phần chính:
- Thân (Thân máy): Thường được làm từ đồng thau (Brass) mạ Niken để chống ăn mòn, hoặc nhựa kỹ thuật (như PBT, PA66) để đảm bảo độ bền và sức mạnh nhẹ nhàng.
- Vòng đệm (Phớt/vòng chữ O): Sử dụng cao su Nitrile Butadiene (NBR) hoặc FKM (Cao su Fluorocarbon) để đảm bảo độ kín khít tuyệt đối tại điểm kết nối.
- Vòng kẹp (Lock Claw): từ thép không gỉ (SUS) với các răng cưa nhỏ giúp giữ chặt ống khí nén, chống trượt ngay dưới áp dụng.
- Nút nhấn/Vòng thư (Release Collar/Button): Làm từ nhựa kỹ thuật POM (Polyoxymethylene) hoặc PBT, có màu **trắng** đặc trưng, là bộ phận cho phép tháo ống dễ dàng bằng cách nhấn.
- Ren ngoài: Bắt đầu kết nối trang được **ren ngoài** để gắn vào các cổng ren trên thiết bị.
- Lục giác sơn ren: Các cạnh lục giác (H1(Hex)) trên thân giúp dễ dàng dễ dàng chặt đầu nối vào cổng ren bằng cờ lê.
5. Nguyên lý hoạt động (Lắp đặt và Tháo rời)
- Đặt ống (Kết nối): Để kết nối ống, bạn chỉ cần đẩy ống khí nén vào đầu nối cho đến khi ống chạm vào đáy và vòng kẹp tự động giữ chặt ống.

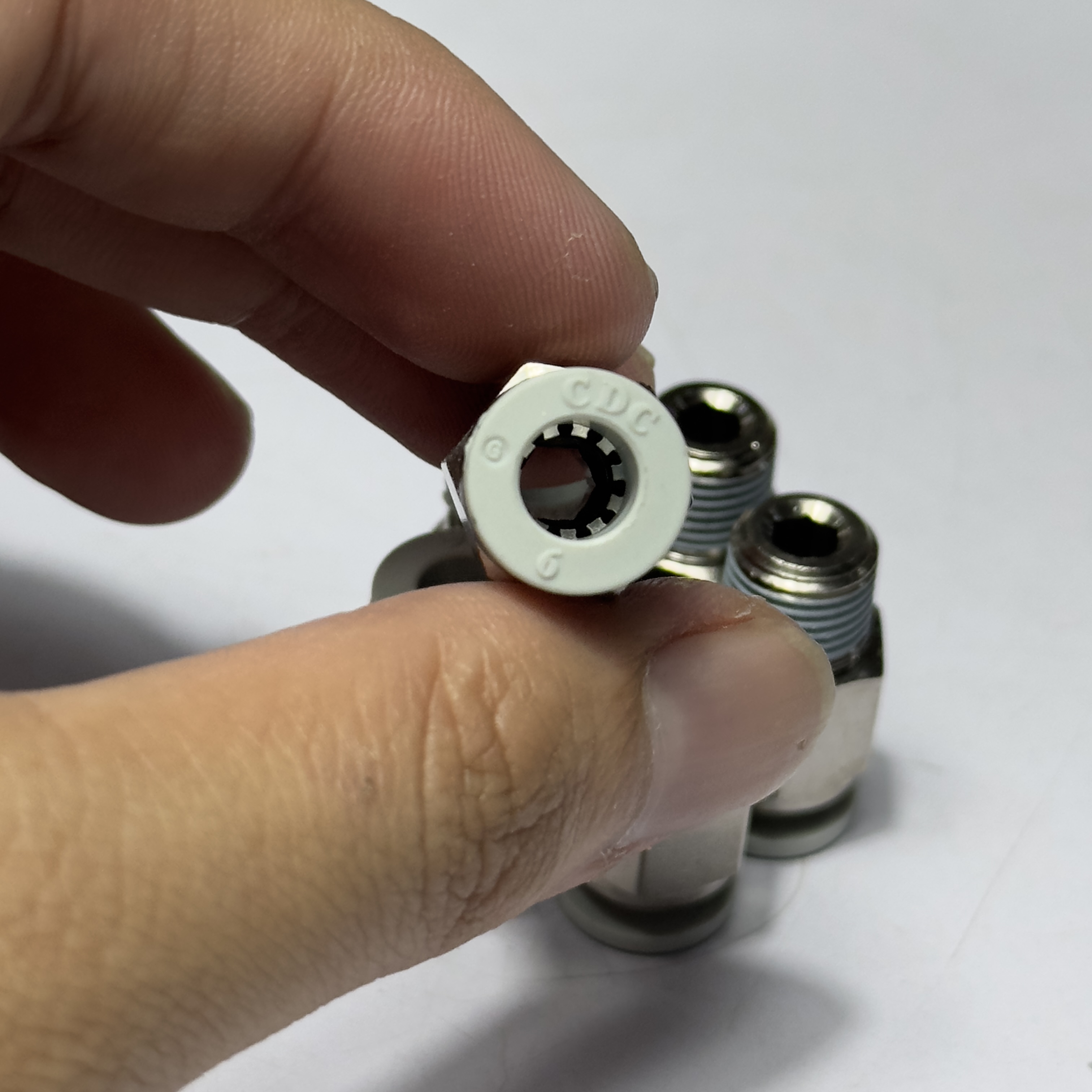

- Tháo ống (Ngắt kết nối): Để rút ống, nhấn đều vào vòng tròn ** màu trắng** (nút nhấn) vào đầu nối thân. Thao tác này sẽ mở vòng kẹp, cho phép bạn rút ống ra một cách dễ dàng mà không cần sử dụng sức mạnh hay bất kỳ dụng cụ nào.
Cơ chế "One-Touch" này giúp tối ưu hóa thời gian và sức mạnh trong các hoạt động kết nối và bảo trì, đặc biệt hữu ích trong môi trường sản xuất sản phẩm có tốc độ cao.
6. Hướng dẫn lắp đặt và bảo trì Đầu nối Nhanh Khí Nén MPC 0601N-W hiệu quả
Lắp đặt:
- Chuẩn bị ống: Cắt ống khí nén bằng dao cắt chuyên dụng để đảm bảo chi tiết cắt, góc vuông và không có bavia. Vết cắt không đều có thể gây rò rỉ.
- Siết ren: Siết chặt phần **ren ngoài** của đầu nối vào cổng thiết bị. Có thể sử dụng băng tan hoặc keo làm kín ren để đảm bảo an toàn tuyệt đối.
- Kết nối ống: đẩy ống thẳng vào đầu nối cho đến khi cố định chắc chắn.
- Kiểm tra tra: Sau khi lắp đặt, cung cấp khí cụ và sử dụng dịch nước phòng xà phòng để kiểm tra các kết nối xem có bị rò rỉ không.
Bảo trì:
- Kiểm tra định kỳ các kết nối đầu tiên về vết mài mòn, nứt hoặc hư hỏng. Thay thế cho các sự kiện bị lỗi.
- Đảm bảo nguồn khí nén luôn sạch sẽ và khô ráo. Hơi ẩm, dầu hoặc bụi bẩn có thể làm giảm tuổi thọ của vòng đệm và cơ kẹp.
- Tránh vượt quá phạm vi áp dụng và nhiệt độ làm việc được phép.
- Không sử dụng kết nối này cho các loại chất thải khác ngoài khí nén.
7. Ứng dụng thực tế của Đầu Nối Nhanh Khí Nén CDC MPC 0601N-W
Với **hình dạng thẳng**, **ren ngoài** lợi ích và khả năng kết nối nhanh, Đầu Nối Nhanh Khí nén CDC MPC 0601N-W được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khí nén:
- Hệ thống khí nén công nghiệp: Kết nối trực tiếp các loại ống khí nén vào xi lanh, van, bộ điều áp, bộ lọc khí, và các thiết bị nén khí khác có cổng ren cái.
- Máy móc tự động hóa: Trong các dây chuyền sản xuất, robot công nghiệp, hệ thống điều khiển tự động nơi cần các kết nối thẳng và gọn gàng.
- Dụng cụ khí nén cầm tay: Nối ống cho các loại súng phun sơn, máy mài, máy rút khí nén, vv
- Hệ thống điều khiển và truyền động: Sử dụng nén khí điều khiển mạch Yêu cầu kết nối nhanh và đáng tin cậy.
- Thiết bị in, đóng gói: Các máy móc cần kết nối khí nén ổn định và dễ tháo lắp.
8. So sánh Đầu Nối Nhanh MPC với các loại Đầu Nối Khí Nén khác
| Tiêu chí | Đầu Nối Nhanh MPC (Tiêu Ren Ngoài) | Đầu Nối Nhanh PL/PB (Cong/Góc L Ren Ngoài) | Đầu Nối Nhanh PC (T nối Nối Ống) |
|---|---|---|---|
| Hình dạng | Thẳng | Góc L (90 độ) | Thẳng |
| Kiểu kết nối | Ống - Ren Ngoài | Ống - Ren Ngoài | Ống - Ống |
| Color button click | màu trắng (đặc biệt cho dòng NW) | Thường là màu xám/đen | Thường là màu xám/đen |
| Linh hoạt động định hướng | Cố định theo ren định hướng. | Linh hoạt hơn trong việc định hướng ống tại các góc. | Không có hướng dẫn hoạt động. |
| Ứng dụng chính | Kết nối ống vào cổng ren của thiết bị, tạo đường thẳng. | Đổi hướng ống 90 độ tại điểm kết nối. | Nối hai đoạn ống thẳng, mở rộng đường ống. |
| Tối ưu không gian | Phù hợp cho các kết nối thẳng, gọn gàng. | Tiết kiệm không gian ở các góc, không thu gọn. | Ưu tiên tối đa cho đường thẳng. |
9. Câu hỏi thường gặp về Đầu Nối Nhanh Khí Nén Trắng CDC MPC 0601N-W
- "Đầu nối MPC 0601N-W có được sử dụng cho nước không?"
- Không. Sản phẩm này được thiết kế chuyên biệt cho hệ thống khí nén (AIR) và không khuyến khích sử dụng cho nước hoặc các loại chất dinh dưỡng khác.
- "Ren R 1/8 có ý nghĩa gì?"
- Ren R 1/8 là ký hiệu cho loại ren công tiêu chuẩn BSPT (Ren ống côn tiêu chuẩn Anh) với đường kính danh nghĩa 1/8 inch. Đây là loại ren phổ biến trong hệ thống nén khí và thủy lực, đảm bảo kết nối ren tự làm kín.
- "Làm cách nào để gỡ bỏ ống thoát khỏi kết nối đầu một cách an toàn?"
- Để giải quyết ống, bạn chỉ cần sử dụng nút bấm bằng ngón tay đều vào vòng tròn ** màu trắng** (nhấn nút) và rút ống ra. Không cần thiết phải tăng cường sức mạnh hay công cụ.
- "Tôi có thể sử dụng kết nối này với các loại ống khác ngoài ống PU/Nylon không?"
- Sản phẩm được thiết kế tối ưu cho ống nén khí bằng PU (Polyurethane) hoặc Nylon. Việc sử dụng các loại ống khác có thể ảnh hưởng đến khí cụ kín hoặc khả năng chứa ống.
10. Kết luận
Đầu Nối Nhanh Khí Nén Thẳng Ren Ngoài Nút Trắng Phi 6 mm 1/8" CDC MPC 0601N-W là một giải pháp kết nối hoàn hảo cho các hệ thống nén, mang lại sự kết hợp tối ưu giữa hiệu, thẩm mỹ và tính tiện ích. Với **hình thẳng** gọn gàng, **ren ngoài** tiện ích và **nút nhấn trắng** dễ dàng thao tác, sản phẩm này tối giúp hóa gian, đơn hóa quá trình không đặt và bảo động an toàn, hiệu kết quả Đây là sự lựa chọn đáng tin cậy để nâng cao chất lượng và độ bền cho hệ thống nén khí của bạn.
Bạn đang tìm kiếm một nút nén khí đầu tiên, có ren ngoài và nút nhấn màu trắng cho hệ thống của mình? Đầu nối nhanh CDC MPC 0601N-W chính là đơn lựa chọn lý tưởng!
11. Nơi mua Đầu Nối Nhanh Khí Nén trắng CDC MPC 0601N-W chính hãng ở đâu?
Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn
Để đảm bảo sở hữu Đầu Nối Nhanh Khí nén trắng Phi 6 mm 1/8" CDC MPC 0601N-W chính hãng, đính kèm theo đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ), bạn nên đặt hàng tại Mecsu.vn – nhà phân phối chính thức của CDC Pneumatics tại Việt Nam:
- Sản phẩm chính hãng: Mecsu cam kết cung cấp sản phẩm chính hãng, có nguồn gốc rõ ràng và đầy đủ giấy tờ kiểm định chất lượng.
- Trải nghiệm mua sắm tiện lợi: Giao diện website thân thiện, chức năng tìm kiếm thông tin minh giúp bạn dễ dàng tìm kiếm và đặt hàng mọi lúc, mọi nơi.
- Dịch vụ giao hàng tin cậy: Mecsu đảm bảo quy trình giao hàng nhanh, an toàn và hiệu quả trên toàn quốc.
- Tư vấn chuyên nghiệp: Đội ngũ chuyên gia và kỹ thuật viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ, giải đáp mọi thắc mắc và giúp bạn lựa chọn sản phẩm phù hợp nhất với yêu cầu kỹ thuật cụ thể.
Link sản phẩm tại Mecsu.vn: Đầu Nối Nhanh Khí Nén Trắng Phi 6mm 1/8" CDC MPC 0601N-W HOTLINE
