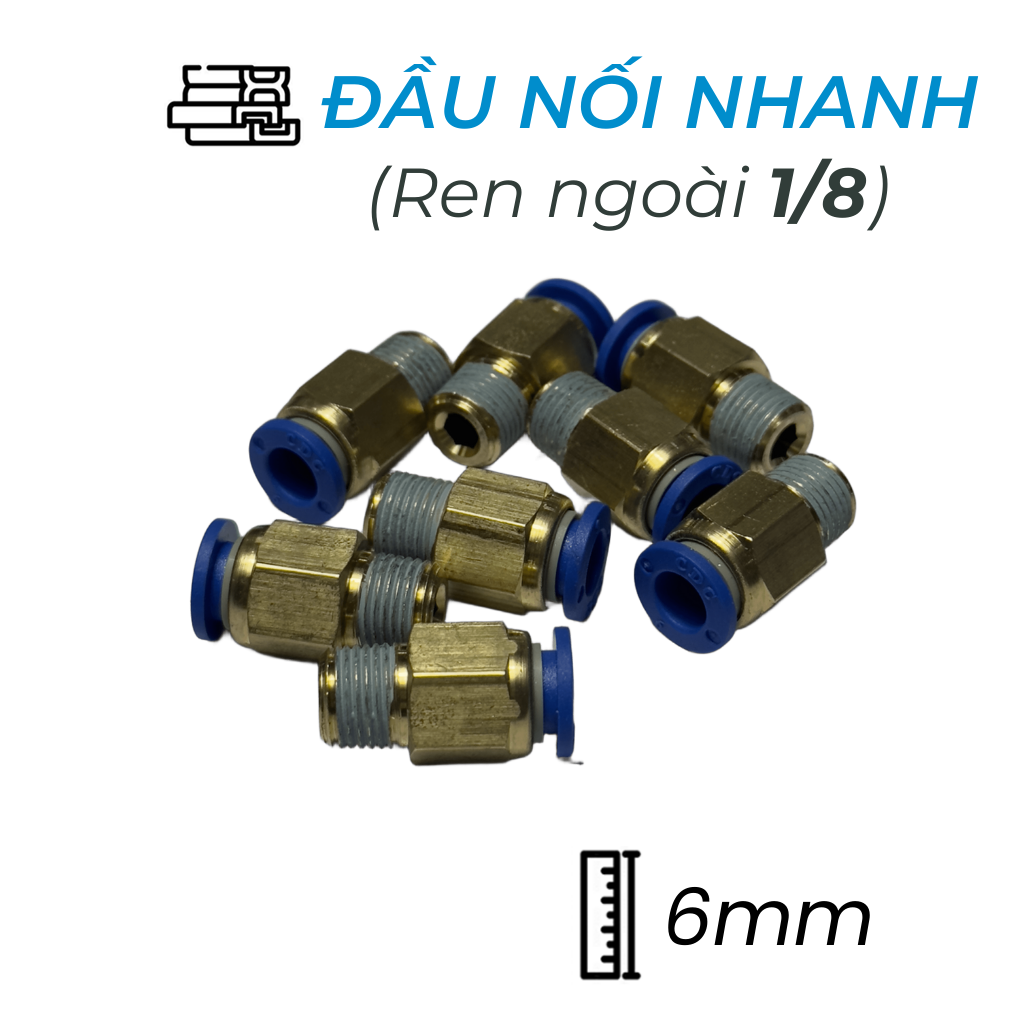

Đầu Nối Nhanh Khí Nén Ø6mm - Ren Ngoài 1/8" CDC MPC 0601 (Màu Xanh)

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén Ø6mm - Ren Ngoài 1/8" CDC MPC 0601

1. Đầu Nối Khí Nén Ren Ngoài CDC MPC 0601 Là Gì? – Giải Thích Chuyên Sâu

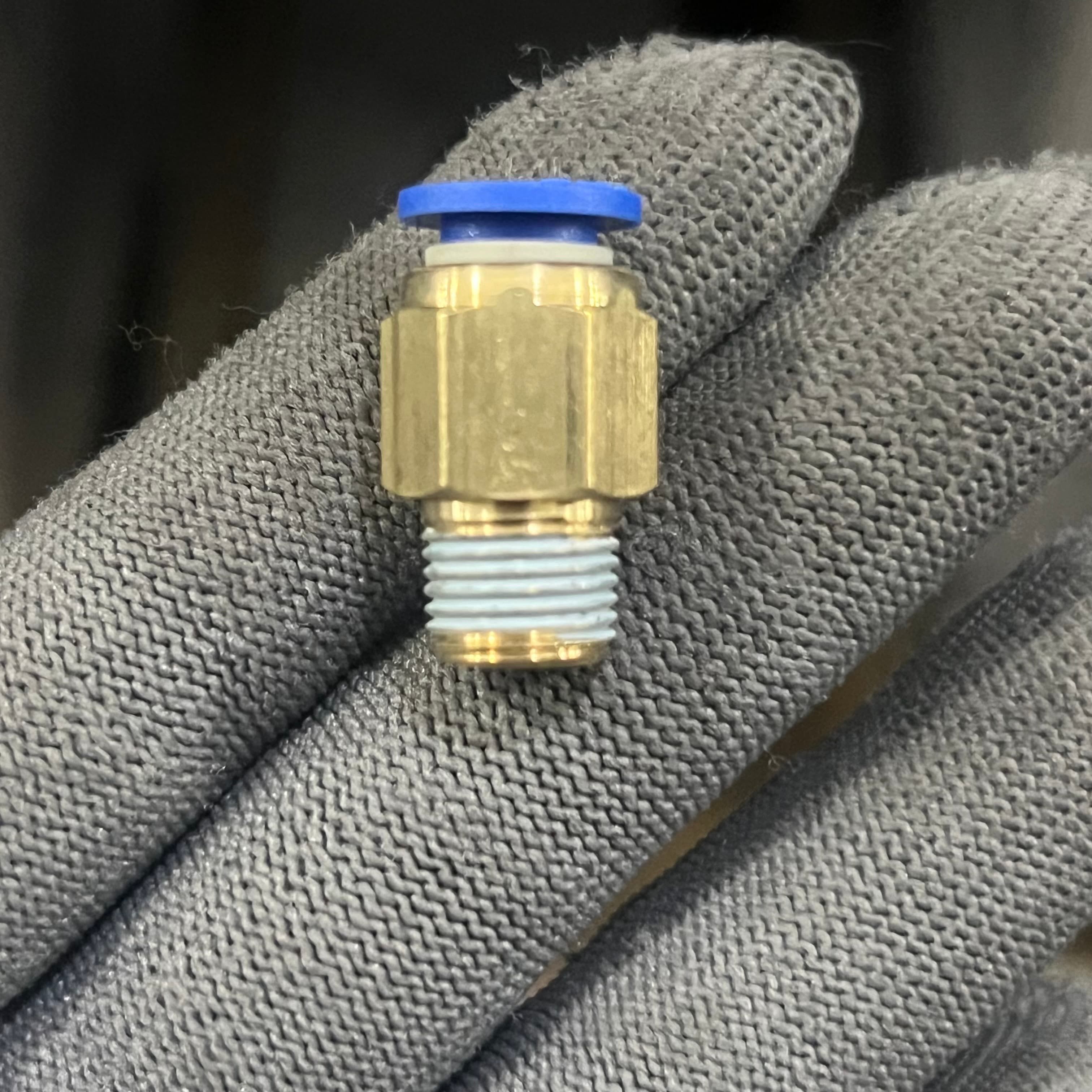

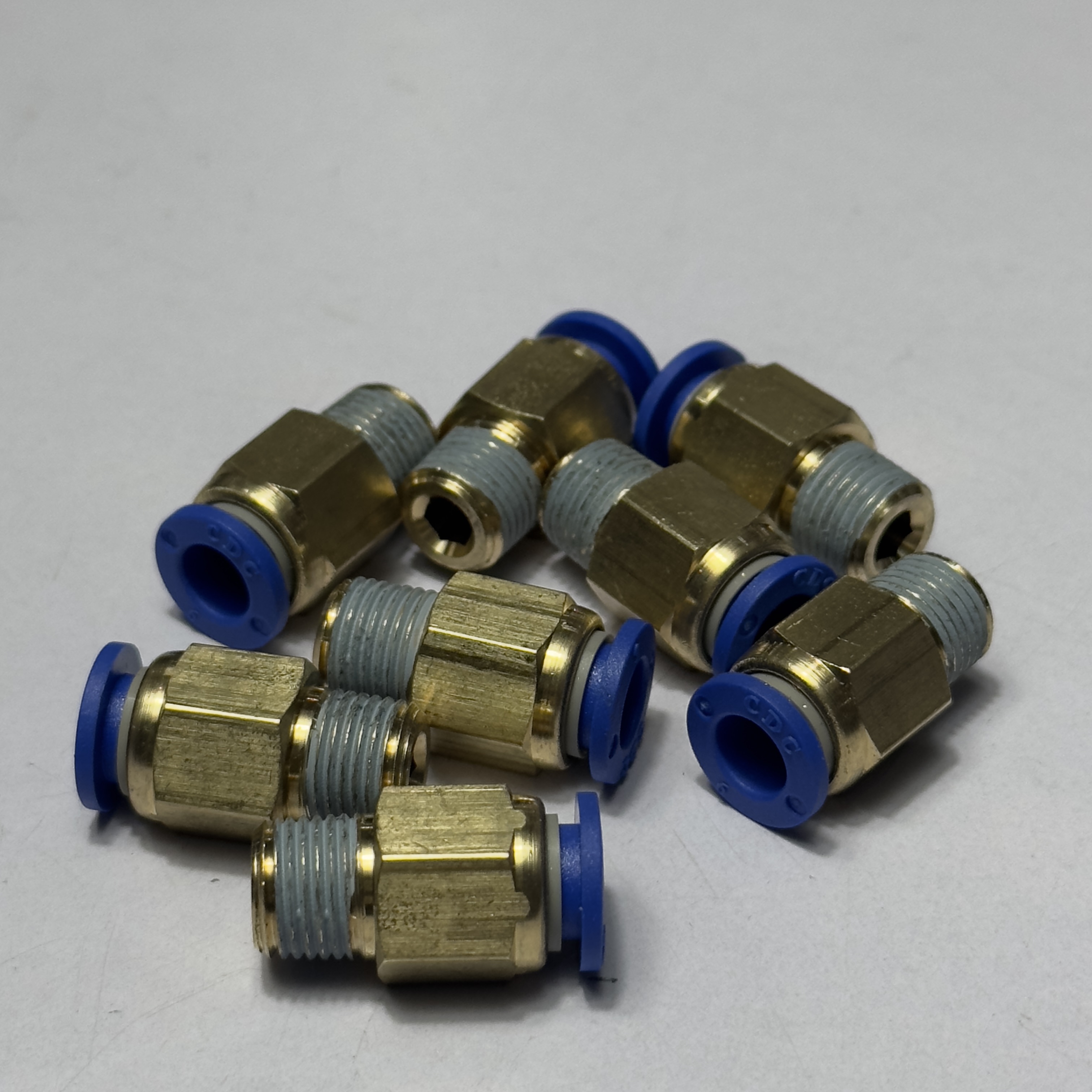

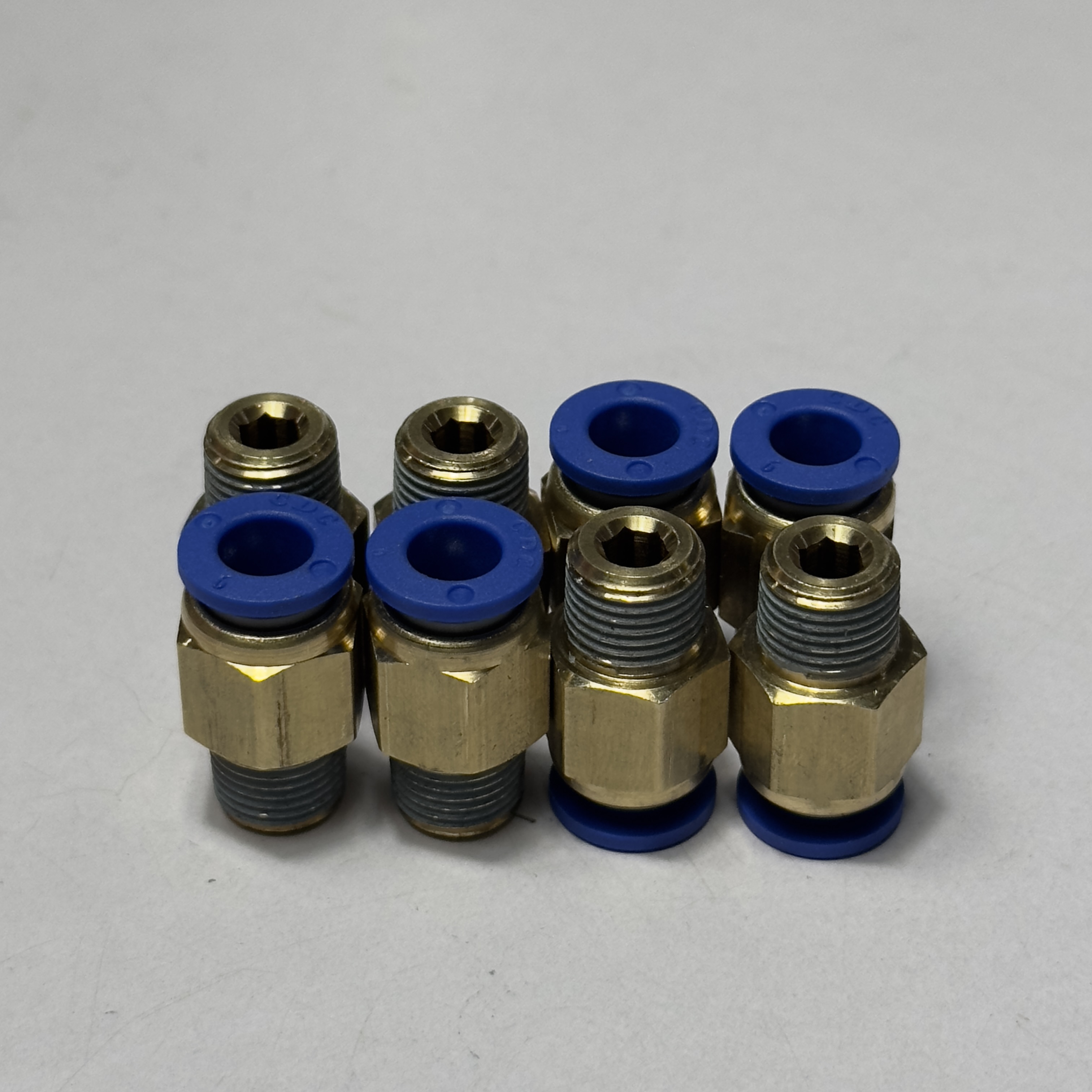

Hình ảnh: Đầu Nối Khí Nén Ren Ngoài CDC MPC 0601

Đầu nối nhanh khí nén CDC MPC 0601 là một bộ chuyển đổi (Male Connector / Male Straight Fitting) vô cùng thiết yếu trong hệ thống tự động hóa. Nó làm nhiệm vụ kết nối một đoạn ống mềm với một thiết bị chấp hành có cổng ren trong.

Ký hiệu "MPC" là viết tắt của Male Pipe Connector (đầu nối thẳng ren ngoài). Mã "0601" cung cấp hai thông số cốt lõi: Đầu cắm ống dành cho dây phi 6mm (OD 6) và đầu ren ngoài kích thước 1/8 inch (01). Với nút nhấn nhả ống màu Xanh đặc trưng của hãng CDC (Hàn Quốc), sản phẩm này kết hợp hoàn hảo giữa độ bền cơ học của phần ren đồng mạ niken và sự tiện lợi của cơ cấu Push-in (nhấn kết nối) bằng nhựa kỹ thuật.

2. Thông Số Kỹ Thuật Chi Tiết của CDC MPC 0601

Hình ảnh: Thông số Đầu Nối Ren Ngoài CDC MPC 0601

3. Cấu Tạo Chi Tiết Đầu Nối Thẳng Ren Ngoài 6-1/8

Hình ảnh: Cấu Tạo Chi Tiết Đầu Nối Thẳng Ren Ngoài 6-1/8

Dù có chiều dài tổng thể khá nhỏ nhắn (22.5mm), cấu trúc của MPC 0601 lại cực kỳ tinh vi để chịu được áp suất dội lên tới 20 Bar:

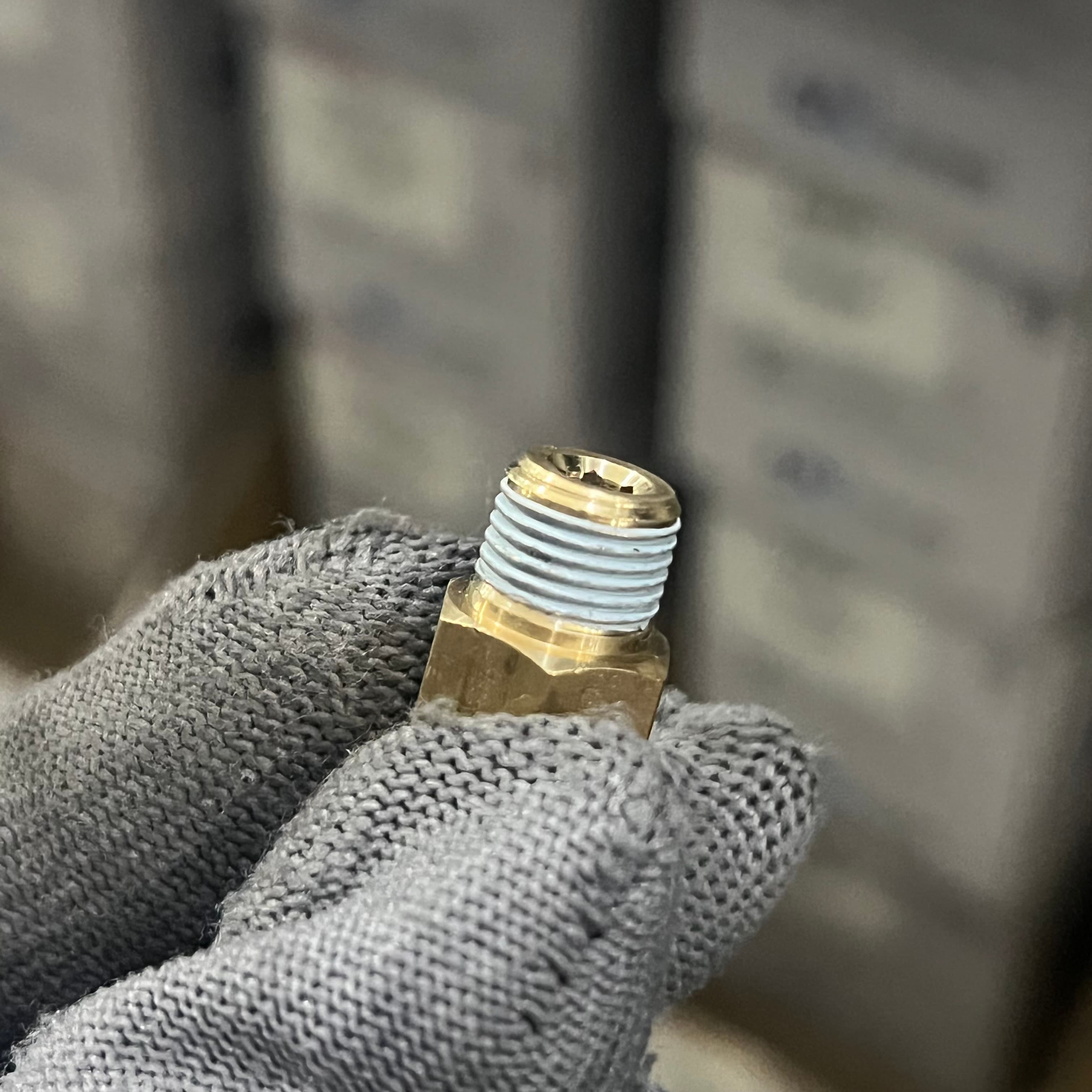

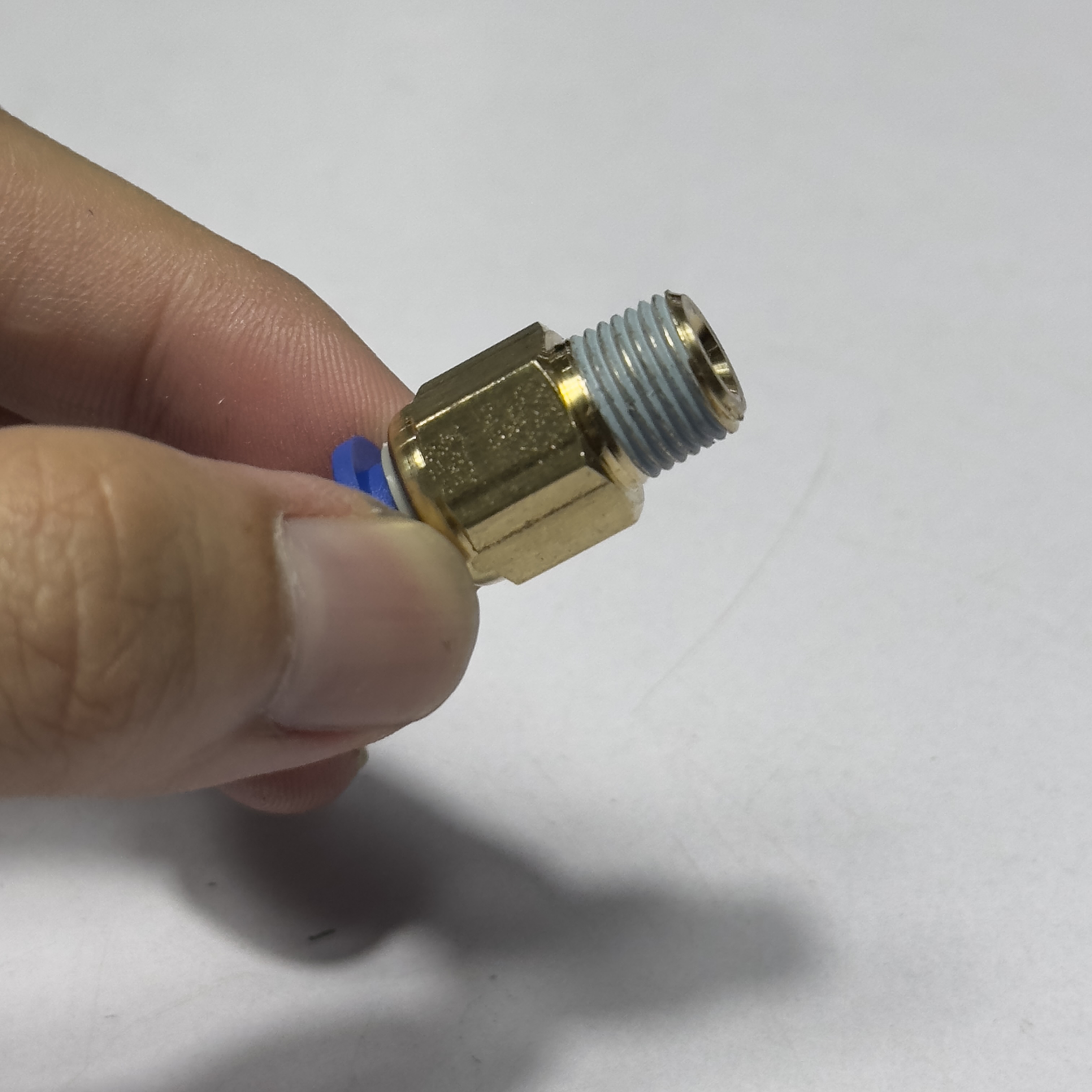

• Phần thân ren (R 1/8"): Thường được làm từ đồng thau mạ niken chống gỉ. Chiều dài phần ren (A) là 8mm, được thiết kế theo chuẩn ren côn (Tapered thread). Thường được phủ sẵn một lớp keo khóa ren (Teflon coating) để làm kín ngay khi vặn mà không cần quấn thêm băng keo non.
• Phần cổ kẹp ống (Push-in): Có vành nhựa ngoài (ØP) 12mm và nút nhấn màu xanh. Chiều sâu cắm ống (B) đạt 15.5mm, giúp ngàm thép bên trong khóa chặt ống phi 6 một cách an toàn nhất.
• Lỗ thông khí (Orifice 4mm): Phù hợp hoàn hảo với đường kính trong (ID 4mm) của các loại ống PU 6x4 tiêu chuẩn, giúp dòng khí đi thẳng vào thiết bị mà không bị cản trở.

4. Phân Tích Chuyên Sâu: Thiết Kế "Hex Kép" (Lục Giác Trong & Ngoài) Tiên Tiến

Điểm giá trị nhất về mặt cơ khí của CDC MPC 0601 nằm ở thông số H1(Hex) = 12mm và H2(Hex) = 4mm. Đây là thiết kế "Hex Kép" (Double Hexagon) chỉ có trên các dòng fitting cao cấp:

• H1 (12mm): Là phần đai ốc lục giác bên ngoài. Kỹ thuật viên dùng cờ lê 12mm thông thường để vặn siết đầu nối vào thân xi lanh hoặc van.
• H2 (4mm): Là một lỗ lục giác chìm (Internal Hex) được tạo rãnh sâu ngay bên trong lòng cút nối.

Tại sao H2 lại quan trọng? Trong các cụm van Manifold (cụm van điện từ ghép sát nhau), khoảng cách giữa các cổng ren 1/8" rất hẹp, chỉ cách nhau vài mm. Nếu dùng cờ lê 12mm để vặn từ bên ngoài, cờ lê sẽ bị vướng vào các cút nối bên cạnh. Với MPC 0601, bạn chỉ cần cắm một cây lục giác 4mm xuyên thẳng qua lỗ cắm ống (từ phía trên xuống) và vặn siết một cách dễ dàng.

5. Ưu và Nhược Điểm của Đầu Nối CDC MPC 0601

a. Ưu điểm nổi bật:

• Lắp đặt không gian hẹp xuất sắc: Nhờ có lục giác chìm H2 (4mm).
• Chịu áp cao 20 Bar: Vượt xa tiêu chuẩn 10 Bar của các loại cút nối rẻ tiền, đảm bảo an toàn tuyệt đối.
• Làm kín tốt: Sử dụng ron cao su chất lượng cao và ren gia công chuẩn, tương thích cả môi trường áp suất dương và hút chân không (-750mmHg).
• Siêu nhỏ gọn: Tổng chiều dài chỉ 22.5mm, giúp tiết kiệm không gian máy.

b. Điểm cần lưu ý (Nhược điểm):

• Đây là cút nối thẳng cố định (Solid male connector). Sau khi đã siết chặt ren vào thiết bị, phần thân trên không thể xoay tròn tự do 360 độ như các dòng cút góc (Elbow).

6. Ứng Dụng Thực Tế của Đầu Nối 6mm Ren 1/8"

Hình ảnh: Ứng dụng thực tế của đầu nối 6mm Ren 1/8

Sự kết hợp giữa ống 6mm và ren 1/8" là combo "quốc dân" trong lĩnh vực tự động hóa. MPC 0601 có mặt ở khắp mọi nơi:

• Van điện từ (Solenoid Valve): Đa số các loại van 5/2, 3/2 cỡ nhỏ (như dòng 4V110, SY3000) đều sử dụng cổng ren xuất khí 1/8". MPC 0601 được vặn trực tiếp vào van để cấp khí ra xi lanh qua ống 6mm.
• Xi lanh khí nén mini: Các dòng xi lanh tròn, xi lanh kẹp gắp phôi nhỏ thường dùng ren 1/8".
• Thiết bị F.R.L cỡ nhỏ: Các bộ lọc tách nước, điều áp mini dùng trong tủ điện khí nén.

7. Hướng Dẫn Lắp Đặt và Tháo Ống Đúng Kỹ Thuật

• Vặn ren: Lắp mồi cút nối bằng tay vào cổng ren của xi lanh/van. Sau đó dùng cờ lê 12mm (hoặc lục giác 4mm) siết lực vừa phải. Lưu ý: Ren R 1/8 là ren côn, càng vặn càng chặt. Đừng vặn quá lố (over-tighten) sẽ làm nứt cổng ren của thiết bị nhôm.
• Cắm ống: Cắt vuông góc ống PU/PE 6mm. Cắm thẳng và ấn sâu 15.5mm (cảm giác qua một nấc sập). Rút nhẹ lại để kiểm tra độ bám.
• Tháo ống: Xả hết áp suất. Ấn đè nút nhả màu Xanh sát xuống thân đồng, tay còn lại rút ống ra nhẹ nhàng.

8. So Sánh Đầu Nối Nhanh MPC Với Rắc Co Đồng Tiêu Chuẩn

So với việc dùng một rắc co đồng vặn hạt bắp (Compression fitting) để nối ống 6mm vào cổng 1/8", CDC MPC 0601 tiết kiệm đến 80% thời gian thi công. Rắc co đồng yêu cầu bạn phải lồng đai ốc, lồng vòng đệm đồng, rồi vặn siết rất nặng tay. Với MPC 0601, phần ren chỉ vặn 1 lần duy nhất vào máy, sau đó việc tháo lắp ống chỉ diễn ra trong vòng 1 giây nhờ cơ cấu Push-in.

9. Cách Phân Biệt Đầu Nối Nhanh CDC Thật - Giả – Lời Khuyên Từ Chuyên Gia Mecsu

a. Dấu hiệu của đầu nối CDC MPC 0601 chính hãng

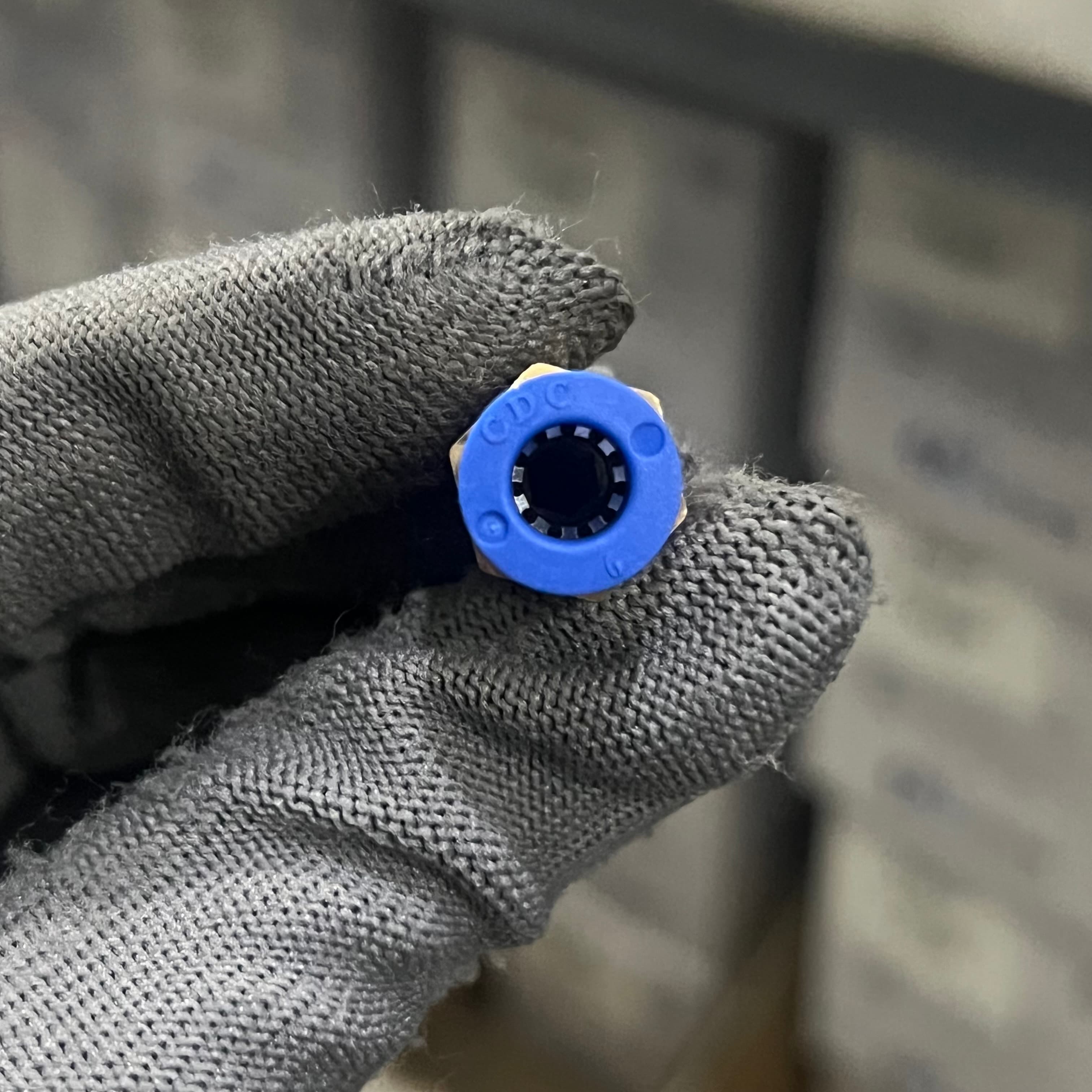

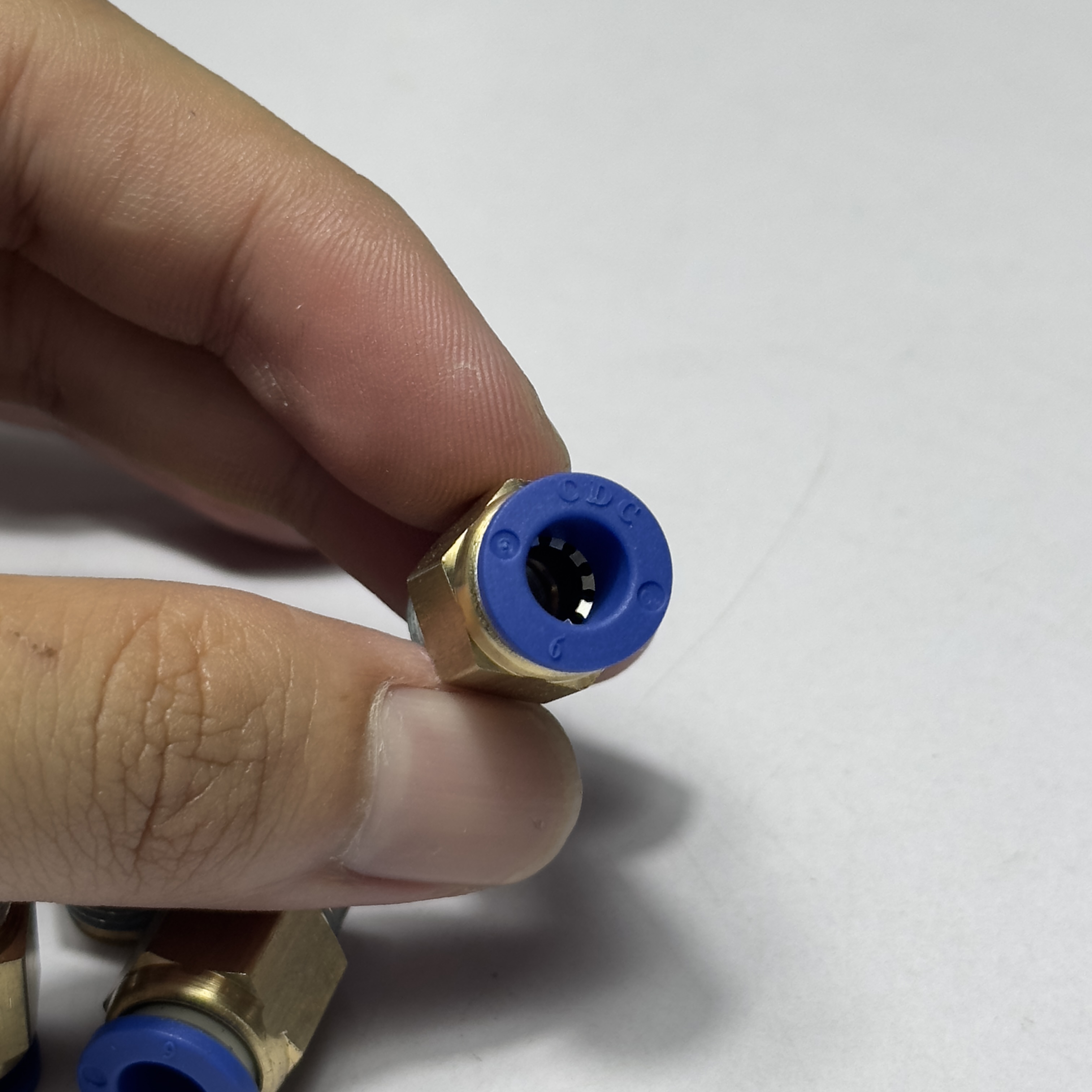

• Nút nhấn màu xanh da trời đặc trưng, khắc rõ số "6" (cho ống 6mm).
• Lỗ lục giác chìm 4mm bên trong được gia công cực kỳ sắc nét, cạnh lục giác không bị bo tròn lồi lõm.
• Phần đồng mạ niken sáng bóng, các bước ren không có bavia kim loại, thường có sẵn lớp keo làm kín màu trắng/đỏ nhạt mỏng trên ren.

b. Dấu hiệu của hàng giả/nhái

• Nút nhấn lỏng lẻo, nhựa mỏng. Khi có áp suất lớn (từ 8 Bar trở lên), đầu cút nối có hiện tượng rò rỉ khí lèo xèo.
• Không có lỗ lục giác chìm bên trong (vì gia công chi tiết này đòi hỏi công nghệ cao, hàng nhái thường bỏ qua để giảm chi phí).

10. Giá Bán & Gợi Ý Mua Đầu Nối CDC MPC 0601 Chính Hãng

Với chất lượng và khả năng chịu tải vượt trội, Đầu Nối Nhanh Khí Nén Ø6mm - Ren Ngoài 1/8" CDC MPC 0601 (Màu Xanh) hiện đang được phân phối chính hãng tại hệ thống Mecsu với mức giá vô cùng kinh tế:

13,992 đ / Cái

(Giá chưa VAT: 12,720 đ/Cái)

Mức giá này là một món hời cho một linh kiện đóng vai trò then chốt trong việc kết nối các van điện từ đắt tiền, đảm bảo hệ thống luôn kín khí và vận hành ổn định.

11. FAQ về Đầu Nối Nhanh Ren Ngoài 1/8"

Q: Ren R 1/8 inch của MPC 0601 có vặn vừa cổng ren G 1/8 (Ren trụ) không?
A: Ren R (PT) là ren côn, trong khi G (PF) là ren trụ. Thông thường, ren côn R 1/8 có thể vặn được vào lỗ ren trong G 1/8 (kết hợp với keo khóa ren hoặc băng tan để làm kín). Tuy nhiên, cắm ngược lại (ren ngoài G vặn vào ren trong R) thì không được.

Q: Đầu nối này có dùng được cho ống nước làm mát không?
A: Mặc dù thiết kế chính cho khí nén, nhưng với ron NBR chất lượng cao, bạn vẫn có thể dùng MPC 0601 để dẫn nước làm mát khuôn ở nhiệt độ thấp (dưới 80℃) và áp suất nước bình thường.

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén

Nếu bạn đang lên danh mục vật tư để chế tạo một tủ điện khí nén mới, hãy liên hệ Mecsu để được cung cấp đủ bộ các size ren 1/8", 1/4" và đầu nối các cỡ ống đồng bộ từ CDC Hàn Quốc.

Mecsu - Kênh thương mại điện tử chuyên biệt vật tư phụ tùng công nghiệp

• Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Hotline: 1800 8137
• Email: sales@mecsu.vn
• Website: mecsu.vn
Xem thêm: Khám phá nhiều loại van khí nén công nghiệp khác tại đây

13. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Một xưởng chế tạo máy đóng gói tại Bình Tân từng gặp khó khăn cực lớn khi thiết kế cụm "Manifold Van Điện Từ" siêu gọn. Họ cần gắn 10 cái van điện từ sát rịt vào nhau, mỗi van có 2 cổng xả ren 1/8". Khi sử dụng các cút nối thẳng giá rẻ (chỉ có lục giác vặn ngoài H1), thợ lắp ráp không thể đưa cờ lê vào siết chặt vì khoảng cách giữa các cút nối chỉ còn chưa tới 1mm. Vặn cút này thì vướng cút kia.

Khi chuyển sang sử dụng CDC MPC 0601 do Mecsu cung cấp, mọi thứ được giải quyết trong nháy mắt. Thợ chỉ việc thả lần lượt từng cút nối vào lỗ, sau đó lấy cây lục giác chữ L 4mm cắm thẳng từ trên xuống (qua khe cắm ống) và siết chặt. Tính năng "Internal Hex" (Lục giác chìm) đã cứu sống toàn bộ thiết kế cơ khí cực đoan của họ.

b. Trích Dẫn Chuyên Gia

"Ren 1/8 và ống phi 6 là bộ đôi nền tảng của tự động hóa vừa và nhỏ. Việc CDC trang bị lỗ lục giác chìm 4mm cho một đầu nối bé bằng đốt ngón tay chứng tỏ sự thấu hiểu sâu sắc những khó khăn của kỹ sư lắp ráp tại hiện trường. Chi tiết nhỏ, làm nên hiệu suất lớn."
— Kỹ sư bảo trì và tự động hóa Mecsu (TP. Hồ Chí Minh).

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Tại Mecsu, chúng tôi không chỉ bán vật tư, chúng tôi mang đến những giải pháp cơ khí tinh tế nhất để tối ưu hóa công việc của bạn.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt đôi chút so với thực tế tùy theo lô sản xuất của hãng CDC. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất.
