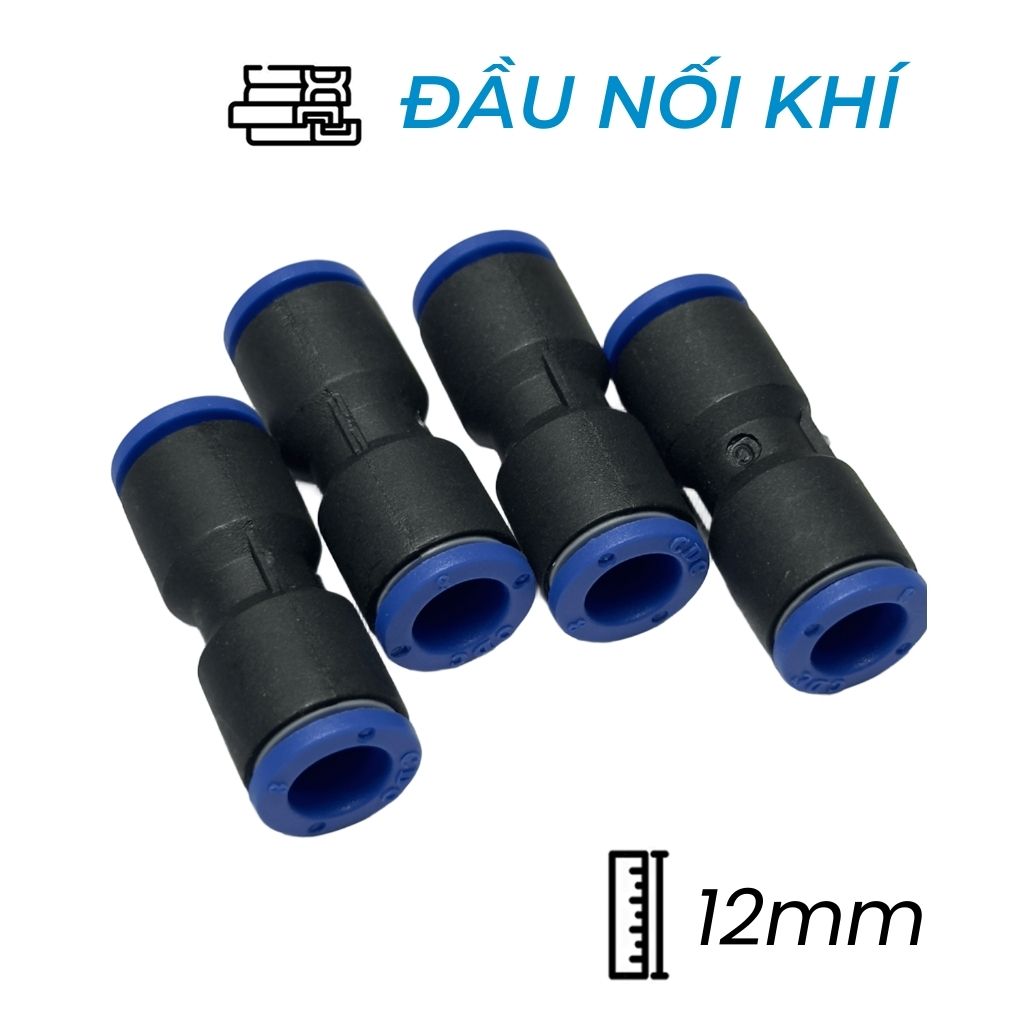

Đầu Nối Nhanh Khí Nén Ø12mm CDC MPUC 12 (Màu Đen)

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén Ø12mm CDC MPUC 12

1. Đầu Nối Nhanh Khí Nén CDC MPUC 12 Là Gì? – Giải Thích Chuyên Sâu

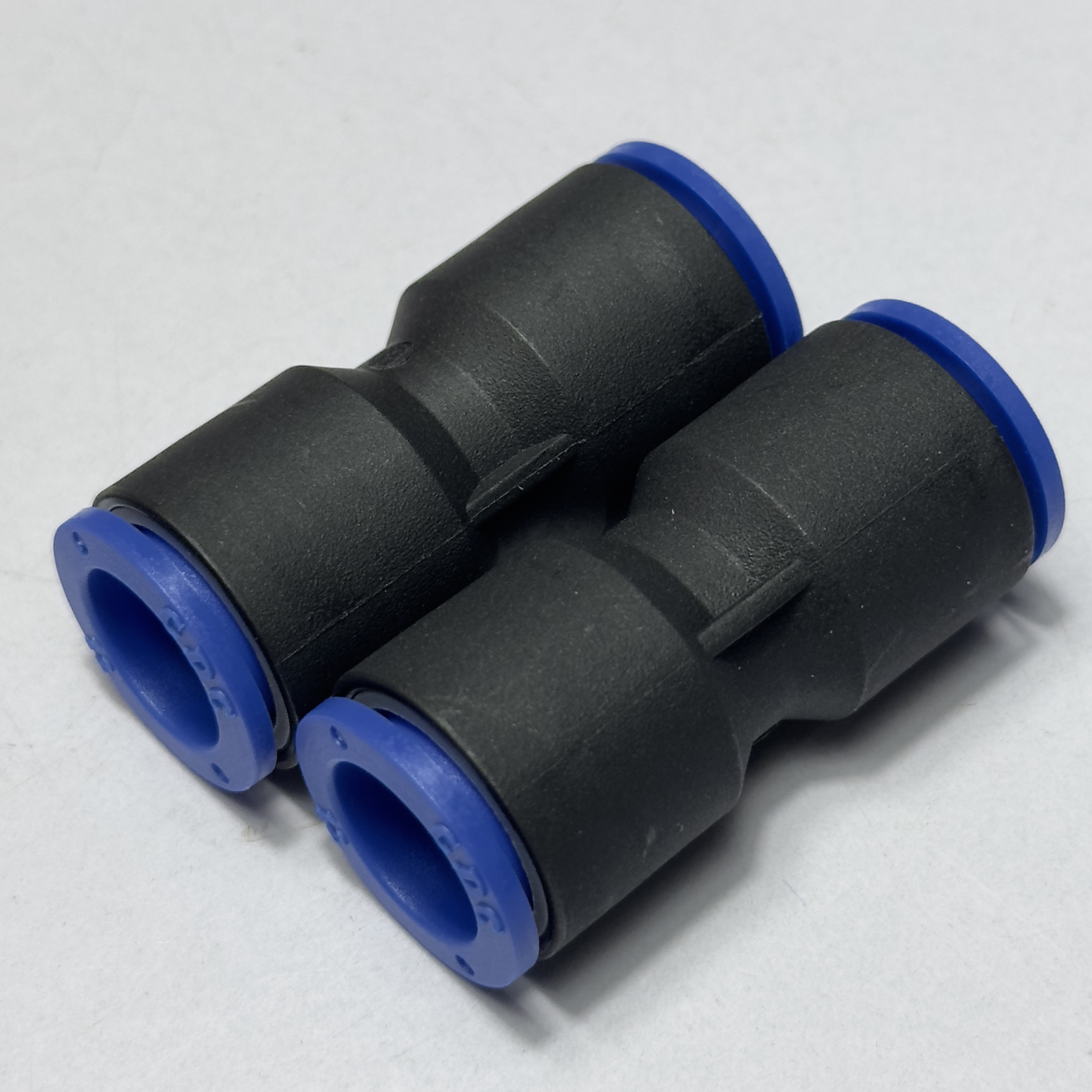

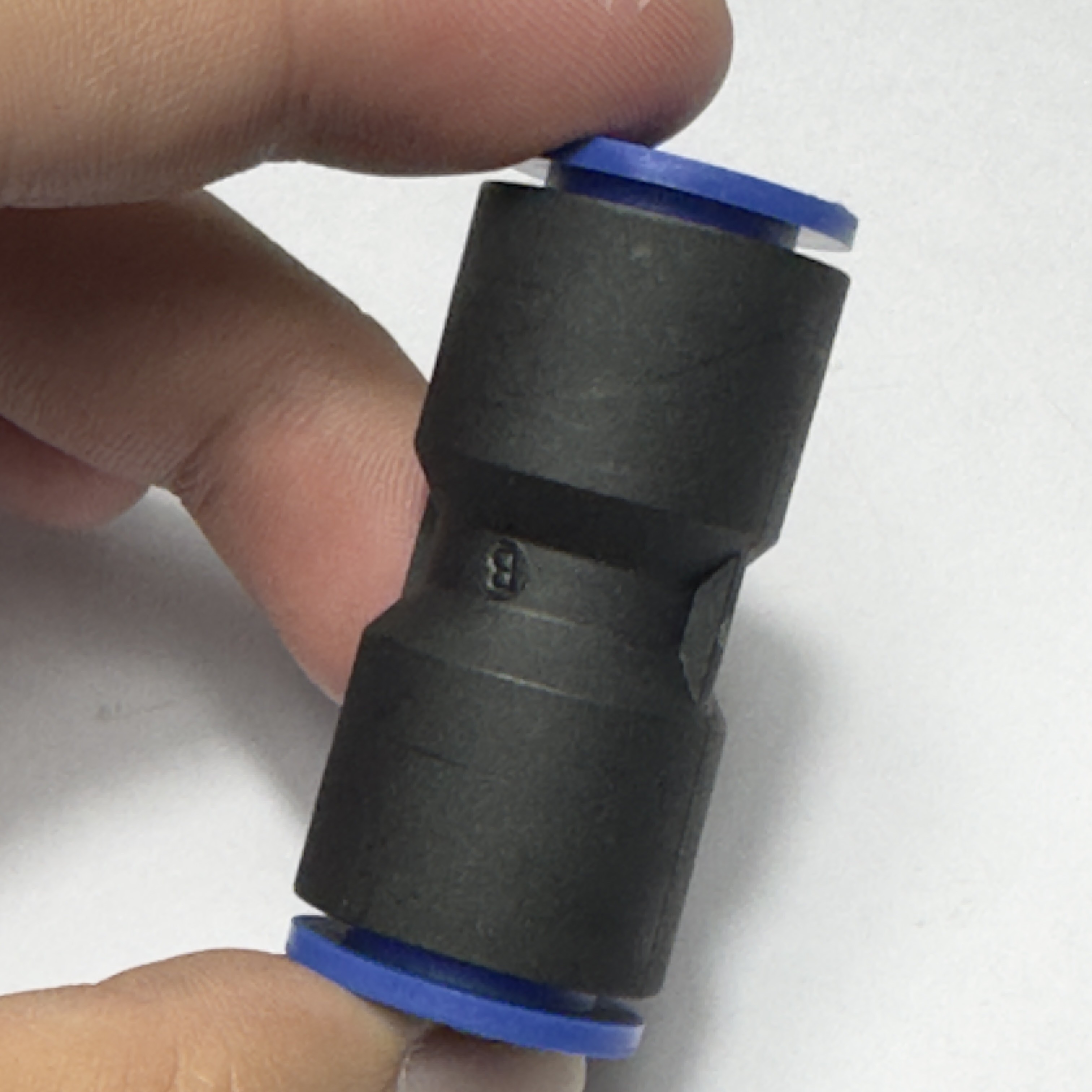

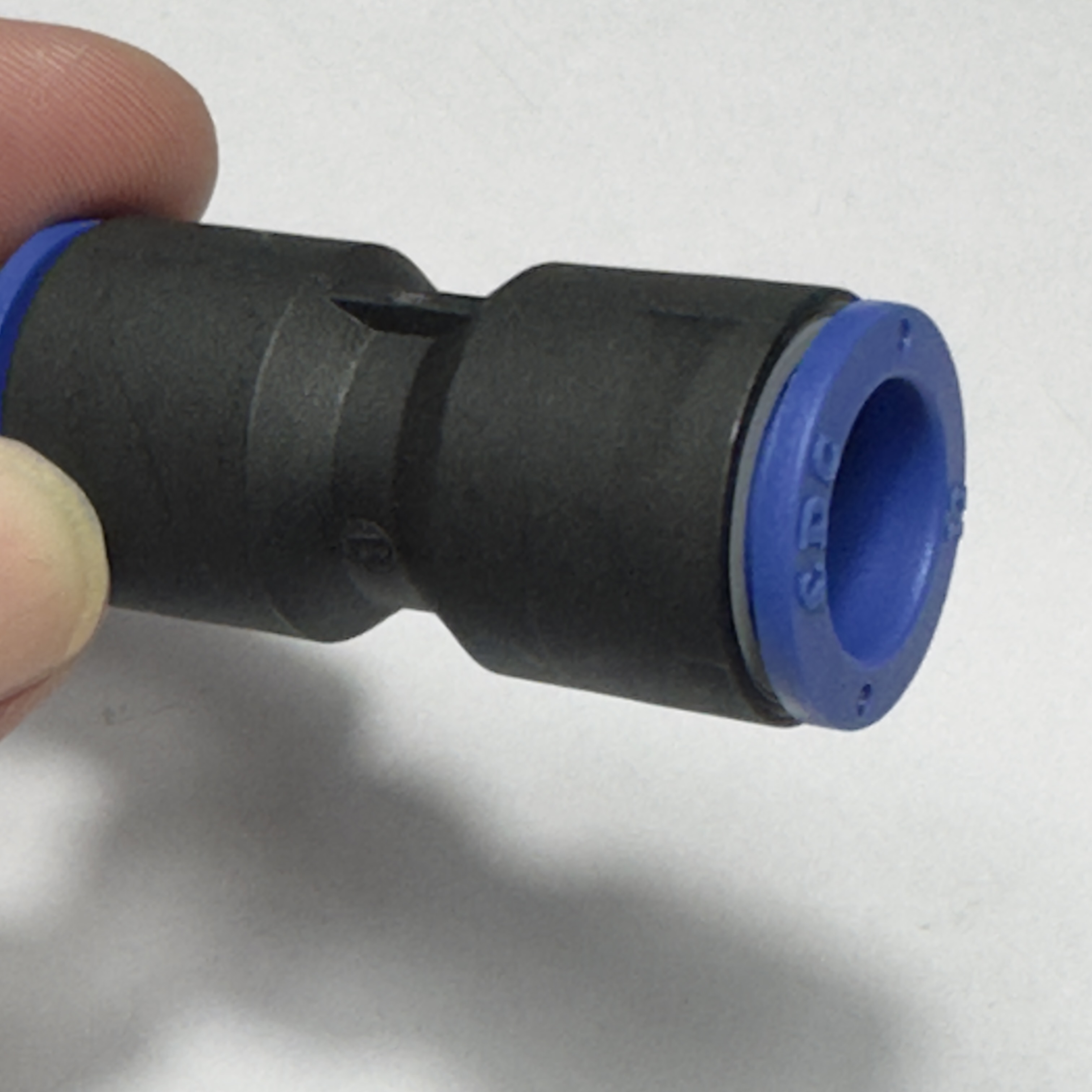

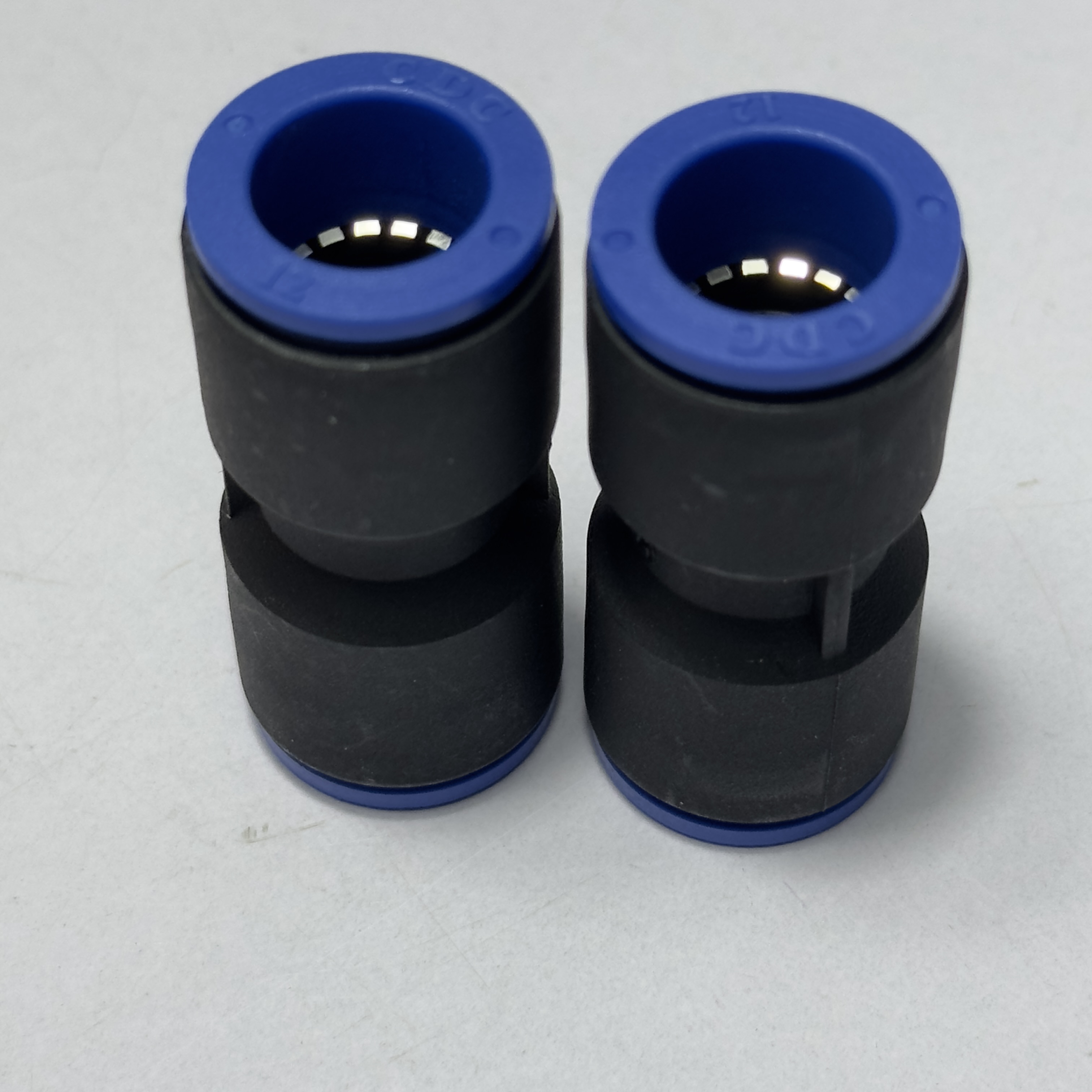

Hình ảnh: Đầu Nối Nhanh Khí Nén CDC MPUC 12

Đầu nối nhanh khí nén CDC MPUC 12 thuộc dòng cút nối măng xông thẳng (Straight Union Fitting), được thiết kế chuyên biệt để nối hai đoạn ống mềm có cùng đường kính với nhau.

Ký hiệu "MPUC" đại diện cho dòng đầu nối măng xông nối thẳng bằng nhau (Union Straight). Mã số "12" chỉ định kích thước ngàm kẹp được tối ưu hóa cho ống dẫn khí có đường kính ngoài (OD) là 12mm. Khác với các dòng nối giảm, MPUC 12 có tiết diện xuyên suốt không đổi, đóng vai trò như một mắt xích nối dài đường cấp khí trục chính mà không làm giảm lưu lượng định mức.

2. Thông Số Kỹ Thuật Chi Tiết của CDC MPUC 12

Hình ảnh: Thông Số Kỹ Thuật của CDC MPUC 12

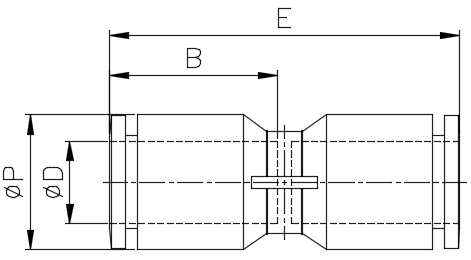

3. Cấu Tạo Chi Tiết Đầu Nối Thẳng MPUC 12

Hình ảnh: Cấu Tạo Chi Tiết Đầu Nối Thẳng MPUC 12

CDC MPUC 12 là một cút nối đối xứng hoàn hảo. Do phục vụ cho kích thước ống lớn (12mm) và áp suất cao, cấu tạo của nó được gia cường mạnh mẽ:

• Thân chính chịu lực: Được đúc nguyên khối từ nhựa kỹ thuật cao cấp, đem lại khả năng chịu áp lực nổ siêu việt lên đến 2000Kpa. Đường kính ngoài vành (ØP) lến tới 19.5mm giúp vách thân cút nối rất dày dặn, chống chịu tốt các va đập cơ học.
• Ngàm khóa cỡ lớn: Bộ ngàm thép không gỉ được mở rộng để ôm trọn chu vi của ống 12mm. Chiều sâu cắm ống (B) đạt 21.4mm – mức cắm sâu lý tưởng để ống không bị bẻ gãy gập tại miệng cút nối khi chịu tải nặng.
• Orifice 11mm rộng rãi: Lỗ thông khí bên trong lên đến 11mm, tức là gần bằng kích thước đường kính ngoài của ống. Điều này giúp loại bỏ hoàn toàn các nút thắt cổ chai, khí đi qua măng xông hầu như không bị tổn hao áp suất.

4. Phân Tích Chuyên Sâu: Kích Thước 12mm và Tối Ưu Lưu Lượng Khí Cấp

Trong một hệ thống khí nén chuẩn, ống dẫn OD 12mm thường được chọn làm Main line (Đường cấp chính) từ bình tích áp hoặc cụm F.R.L đi đến các cụm van Manifold phân phối.

Bởi vì ống 12mm mang theo một lưu lượng khí khổng lồ, bất kỳ một điểm nối kém chất lượng nào cũng có thể gây ra hiện tượng sụt áp (Pressure drop), khiến các xi lanh ở cuối dây chuyền bị yếu hoặc trễ nhịp. CDC MPUC 12 với thông số lỗ thông khí (Orifice) 11mm giải quyết triệt để vấn đề này, đảm bảo dòng khí 12mm đi qua măng xông nối một cách trơn tru tựa như trên một đường ống liền mạch duy nhất. Hơn thế nữa, sức chịu đựng 20 Bar (2000Kpa) đảm bảo nó không bao giờ là điểm yếu rò rỉ khi máy nén hoạt động ở công suất tối đa.

5. Ưu và Nhược Điểm của Đầu Nối CDC MPUC 12

a. Ưu điểm nổi bật:

• Duy trì lưu lượng tối đa: Lỗ thông khí 11mm ngăn ngừa tổn thất áp suất hiệu quả.
• Siêu bền bỉ: Ngưỡng chịu áp 20 Bar và khoảng nhiệt độ rộng (-20 đến 80℃) cho phép ứng dụng trong các môi trường công nghiệp khắc nghiệt nhất.
• Thao tác nối dài cực nhanh: Thay vì phải thay cả một cuộn dây dài chục mét khi bị thiếu hụt, bạn chỉ mất 3 giây để cắm nối thêm bằng MPUC 12.
• Độ kín tuyệt đối, đáp ứng tốt cho cả hệ thống chân không (-750mmHg).

b. Điểm cần lưu ý (Nhược điểm):

• Kích thước khá lớn (đường kính vành 19.5mm, dài 44.6mm), do đó cần lưu ý bố trí không gian khi bó cáp, tránh để thân cút cọ xát với các cạnh sắc nhọn của khay cáp kim loại.

6. Ứng Dụng Thực Tế của Đầu Nối Măng Xông 12m

Hình ảnh: Ứng Dụng Thực Tế

CDC MPUC 12 là thiết bị "nằm vùng" trong các mạch khí nén công suất lớn:

• Nối dài đường trục chính (Main Trunk Lines): Khi kéo dây dẫn khí từ phòng máy nén (Compressor room) đến các phân xưởng xa, việc nối các cuộn dây 12mm lại với nhau là bắt buộc.
• Cấp khí cho máy công cụ nặng: Nối dây hơi cho các trạm đột dập, máy ép nhựa, hoặc hệ thống hút chân không nâng hạ kính cỡ lớn.
• Sửa chữa nhanh đứt gãy: Khi một đoạn dây 12mm bị dập nát do xe nâng cán qua, người thợ chỉ cần cắt bỏ đoạn hỏng đó và dùng 1 hoặc 2 chiếc MPUC 12 để nối lại ngay lập tức mà không cần thay cả dây.

7. Hướng Dẫn Lắp Đặt và Tháo Ống An Toàn Cho Ống Cỡ Lớn

• Cắm ống: Ống 12mm khá cứng và có tiết diện lớn, do đó vết cắt phải cực kỳ phẳng và vuông góc (bắt buộc dùng kìm cắt ống chuyên dụng). Đẩy mạnh ống vào sâu 21.4mm để đảm bảo ngàm thép và ron cao su O-ring ôm khít thân ống.
• Rút ống: Với đường kính 12mm, lực đẩy của khí nén bên trong là rất lớn. Tuyệt đối không được tháo khi hệ thống còn áp suất (sẽ gây tai nạn bật ống nguy hiểm). Xả áp hoàn toàn, sau đó dùng ngón tay ấn mạnh đều vòng nhả và rút thẳng ống ra.

8. So Sánh CDC MPUC 12 với Cút Nối Rắc Co Kim Loại

Đối với ống phi 12, nhiều nhà máy vẫn có thói quen dùng cút rắc co bằng đồng (có đai ốc vặn siết). Rắc co đồng tuy chắc chắn nhưng quá trình thi công rất nặng nhọc, đòi hỏi cờ lê thao tác trong không gian hẹp, và khi cần tháo bảo trì thì cực kỳ mất thời gian.

CDC MPUC 12 cung cấp độ chịu tải tương đương (20 Bar) nhờ lớp vỏ nhựa cường lực, nhưng triệt tiêu hoàn toàn sự nặng nề của kim loại và đưa tốc độ đấu nối từ "vài phút" xuống "vài giây" bằng cơ chế Push-to-connect thông minh.

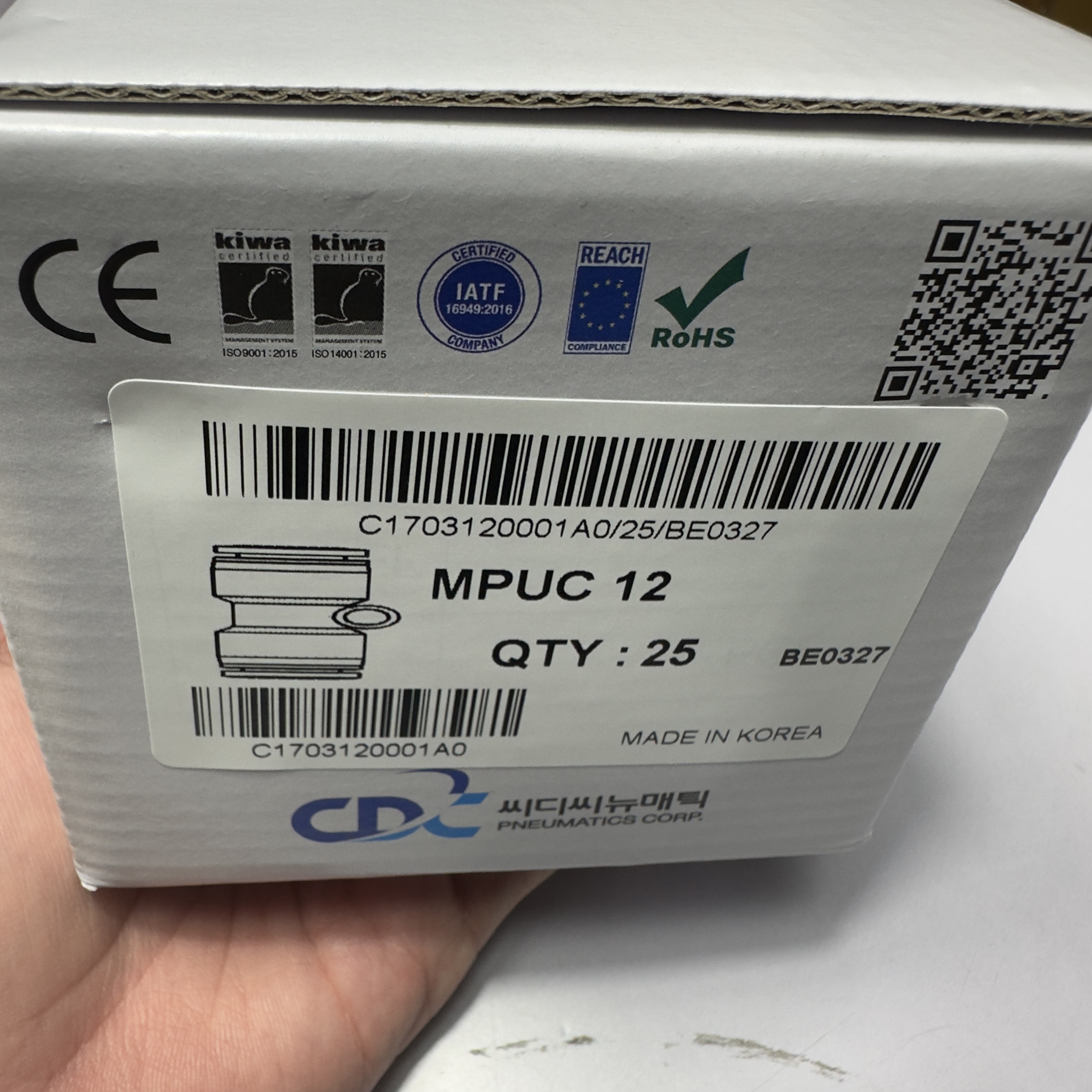

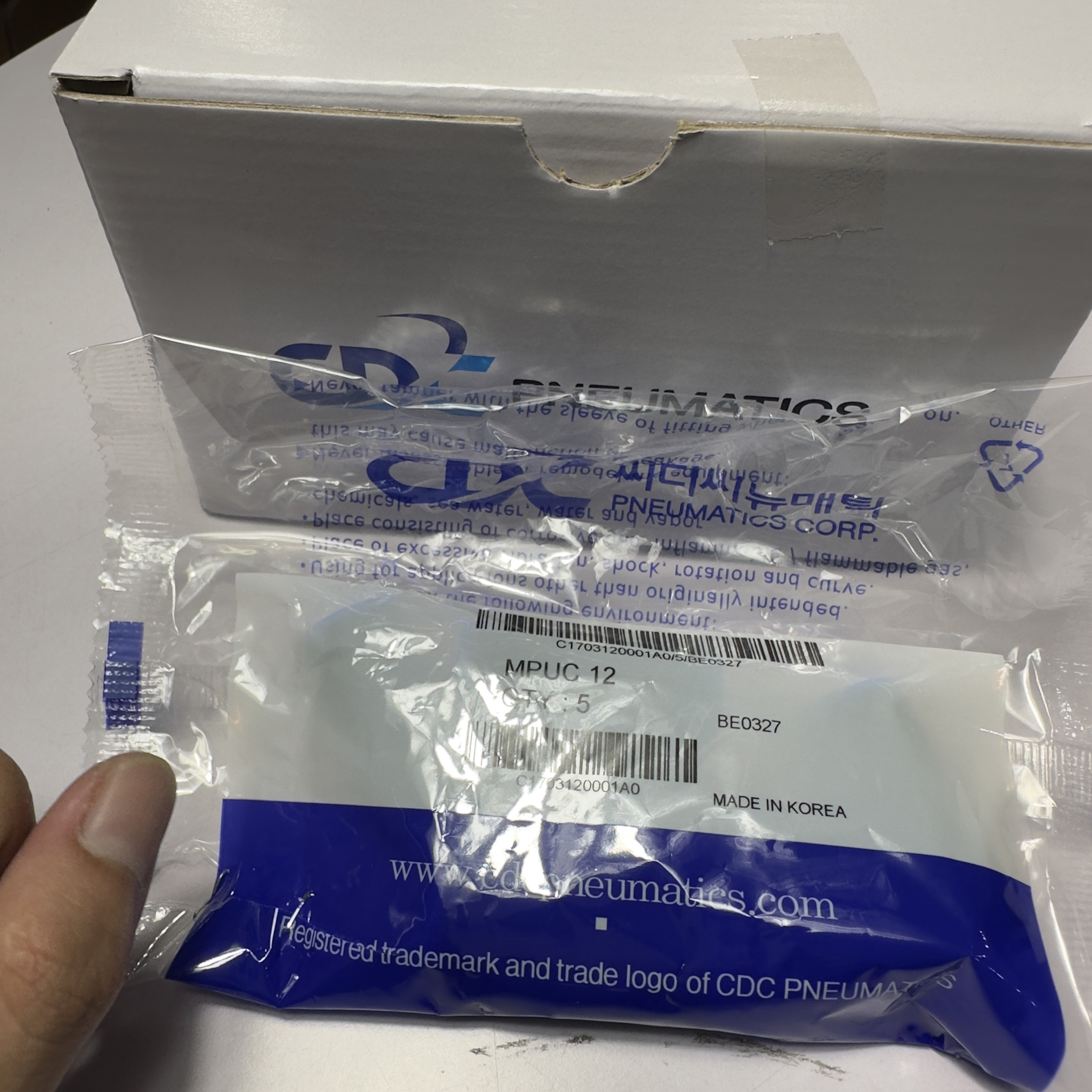

9. Cách Phân Biệt Đầu Nối Nhanh CDC Thật - Giả – Lời Khuyên Từ Chuyên Gia Mecsu

a. Dấu hiệu của đầu nối CDC MPUC 12 chính hãng

• Cầm rất đầm tay, nhựa màu đen mờ, không có mùi nhựa tái sinh.
• Thông số đường kính ống "12" được khắc chìm hoặc dập nổi vô cùng sắc nét trên bề mặt vòng nhả.
• Vòng nhả ấn vào nhả ra đàn hồi êm ái, ngàm thép giữ chặt đến mức không thể xoay lắc ống khi đã cắm kịch kim.

b. Dấu hiệu của đầu nối CDC hàng giả/nhái

• Vỏ ngoài bóng dại, có các đường viền bavia sắc nhọn quanh mí khuôn đúc.
• Lõi ron cao su kém chất lượng, thường xuyên bị rò rỉ khí (xì hơi) ở áp suất trên 8 Bar hoặc khi đường ống 12mm rung lắc theo chu kỳ máy.

10. Giá Bán & Gợi Ý Mua Đầu Nối CDC MPUC 12 Chính Hãng

Với vai trò giữ mạch máu chính của hệ thống, cút nối MPUC 12 xứng đáng được đầu tư với chất lượng tốt nhất. Bạn có thể mua Đầu Nối Nhanh Khí Nén Ø12mm CDC MPUC 12 (Màu Đen) chính hãng tại Mecsu với mức giá tham khảo:

26,216 đ / Cái

(Giá chưa VAT: 24,274 đ/Cái)

Mức đầu tư nhỏ nhoi này là lớp "bảo hiểm" tuyệt vời, chống lại tình trạng sụt áp và ngưng trệ dây chuyền sản xuất diện rộng.

11. FAQ về Đầu Nối Nhanh Khí Nén Dành Cho Ống 12mm

Q: Ống 12mm của tôi khá cứng (như ống Nylon PA), vậy có dùng được với MPUC 12 không?
A: Hoàn toàn được. Cút nối Push-in của CDC được thiết kế để tương thích xuất sắc với ống PU, PE, và cả ống PA (Nylon) cứng. Nhờ cấu tạo ngàm thép không gỉ chắc chắn, ống cứng cắm vào càng bám chặt hơn.

Q: Tại sao tôi cắm ống 12mm vào rất khó, cảm giác bị kẹt?
A: Do diện tích mặt cắt ngang của ống 12mm lớn, nếu bạn cắt vát chéo, cạnh sắc của ống sẽ kẹt vào ngàm thép. Hãy đảm bảo cắt thật vuông góc 90 độ và bôi một chút mỡ silicone mỏng (nếu cần) ở mép ngoài ống để thao tác cắm được trơn tru hơn.

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén

Để đánh giá chính xác độ sụt áp trên đường dây 12mm của nhà máy bạn, hãy để các chuyên gia của Mecsu tư vấn trực tiếp và cung cấp giải pháp nối tuyến tối ưu.

Mecsu - Kênh thương mại điện tử chuyên biệt vật tư phụ tùng công nghiệp

• Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Hotline: 1800 8137
• Email: sales@mecsu.vn
• Website: mecsu.vn

Xem thêm: Khám phá nhiều loại van khí nén công nghiệp khác tại đây

13. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Trong một lần bảo trì xưởng gia công CNC tại KCN Sóng Thần, Mecsu phát hiện khách hàng đang phàn nàn về việc máy CNC bị báo lỗi "Low Air Pressure" (Áp suất khí thấp) liên tục, mặc dù bình chứa trên máy nén vẫn báo 8 Bar. Qua khảo sát, đường cấp chính 12mm từ máy nén đến máy CNC dài gần 50 mét, bị đứt nối chắp vá bằng các cút nối giá rẻ có Orifice bên trong quá nhỏ (chỉ khoảng 7mm), tạo thành hàng loạt "nút thắt cổ chai".

Đội ngũ Mecsu đã thay thế toàn bộ điểm nối chắp vá bằng cút nối CDC MPUC 12 (với Orifice 11mm). Ngay sau khi xả khí vận hành lại, áp suất tại đầu vào máy CNC lập tức ổn định lại ngưỡng 7.5 Bar. Lỗi ngắt máy do thiếu khí hoàn toàn biến mất, năng suất gia công được khôi phục 100%.

b. Trích Dẫn Chuyên Gia

"Với những đường cấp khí chính dùng dây phi 12, sự đánh đổi lớn nhất là tổn thất lưu lượng qua cút nối. CDC MPUC 12 là một trong số ít những đầu măng xông thẳng dám thiết kế lỗ thông khí lên tới 11mm, kết hợp cùng sức chịu đựng 20 Bar. Đây không đơn thuần là linh kiện nối dây, mà là chốt chặn đảm bảo sức mạnh truyền tải của toàn bộ dây chuyền."
— Chuyên viên tư vấn Giải pháp Khí nén Mecsu (TP. Hồ Chí Minh).

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Chúng tôi tự hào là cầu nối tin cậy giữa các nhà sản xuất hàng đầu và các giải pháp tự động hóa của bạn.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt đôi chút so với thực tế tùy theo lô sản xuất của hãng CDC. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất.
