Đầu Nối Nhanh Khí Nén Ø10mm - Ren Ngoài 1/4" CDC MPC 1002 (Màu Xanh)

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén Ø10mm - Ren Ngoài 1/4" CDC MPC 1002 (Màu Xanh)

1. Đầu Nối Nhanh CDC MPC 1002 Là Gì? – Giới Thiệu Chung

Đầu nối nhanh khí nén CDC MPC 1002 (Male Straight Connector) là thiết bị chuyển đổi thẳng (Adapter) có chức năng kết nối cực kỳ quan trọng trong các bản vẽ khí nén công nghiệp. Mã sản phẩm này được thiết kế để kết nối trực tiếp một ống mềm khí nén đường kính ngoài 10mm (Ø10) vào một cổng ren trong chuẩn R 1/4 inch trên các bộ lọc, xylanh hoặc manifold van.

Sản phẩm nổi bật với nút nhấn thao tác nhanh màu xanh dương đặc trưng của CDC Pneumatics. Dòng MPC 1002 với kích cỡ ống 10mm được đánh giá là lựa chọn hoàn hảo để đảm bảo lưu lượng khí ổn định cho các cơ cấu chấp hành cỡ trung bình đến lớn mà không bị suy hao áp suất.

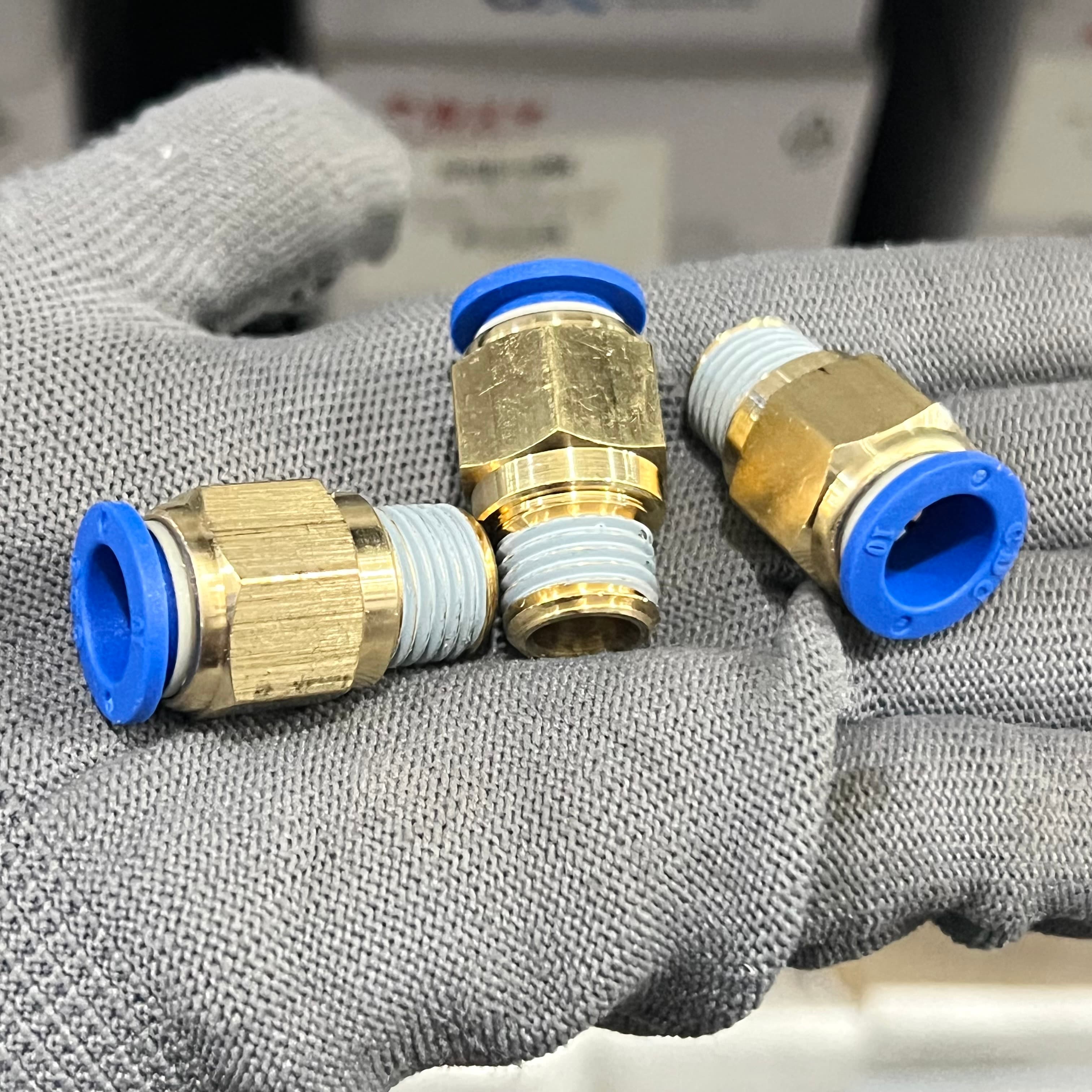

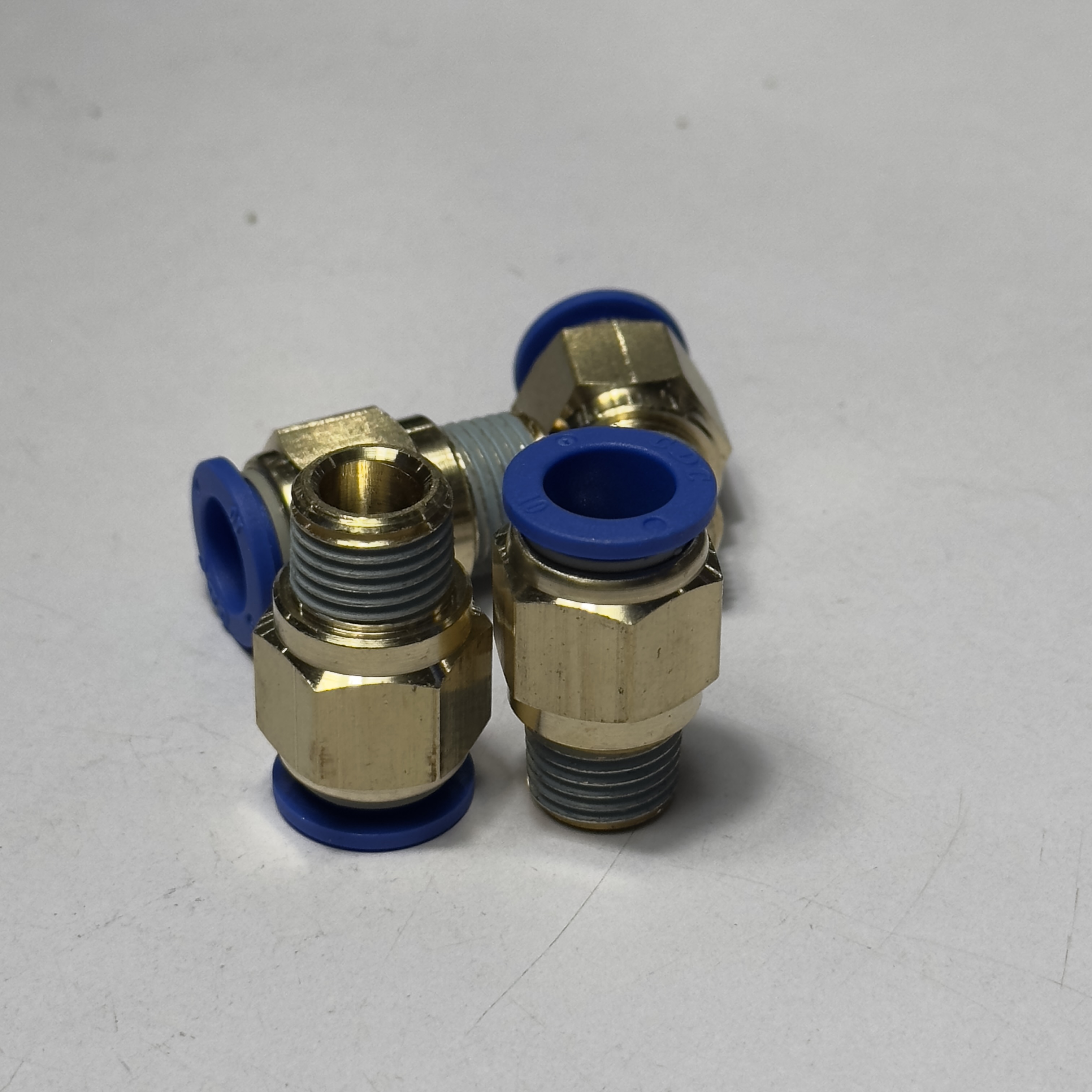

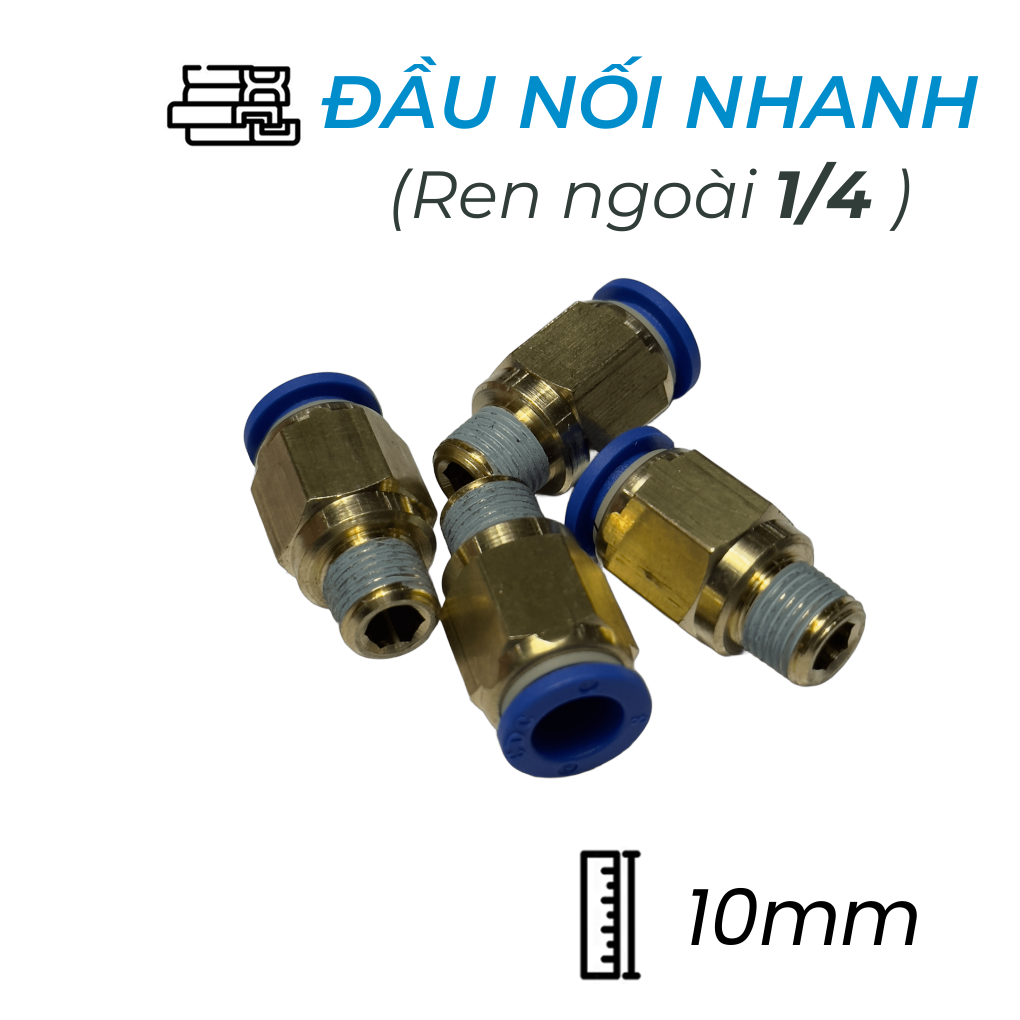

Hình 1: Đầu Nối Nhanh Khí Nén Ø10mm - Ren Ngoài 1/4" CDC MPC 1002 (Màu Xanh)

2. Thông Số Kỹ Thuật Chi Tiết của Đầu Nối CDC MPC 1002

Hình 2: Bản vẽ tham khảo các kích thước kỹ thuật của CDC MPC 1002

3. Phân Tích Vật Liệu và Cấu Tạo Cơ Khí Chi Tiết

Thiết kế của MPC 1002 đáp ứng nghiêm ngặt các tiêu chuẩn công nghiệp với các vật liệu thành phần tối ưu:

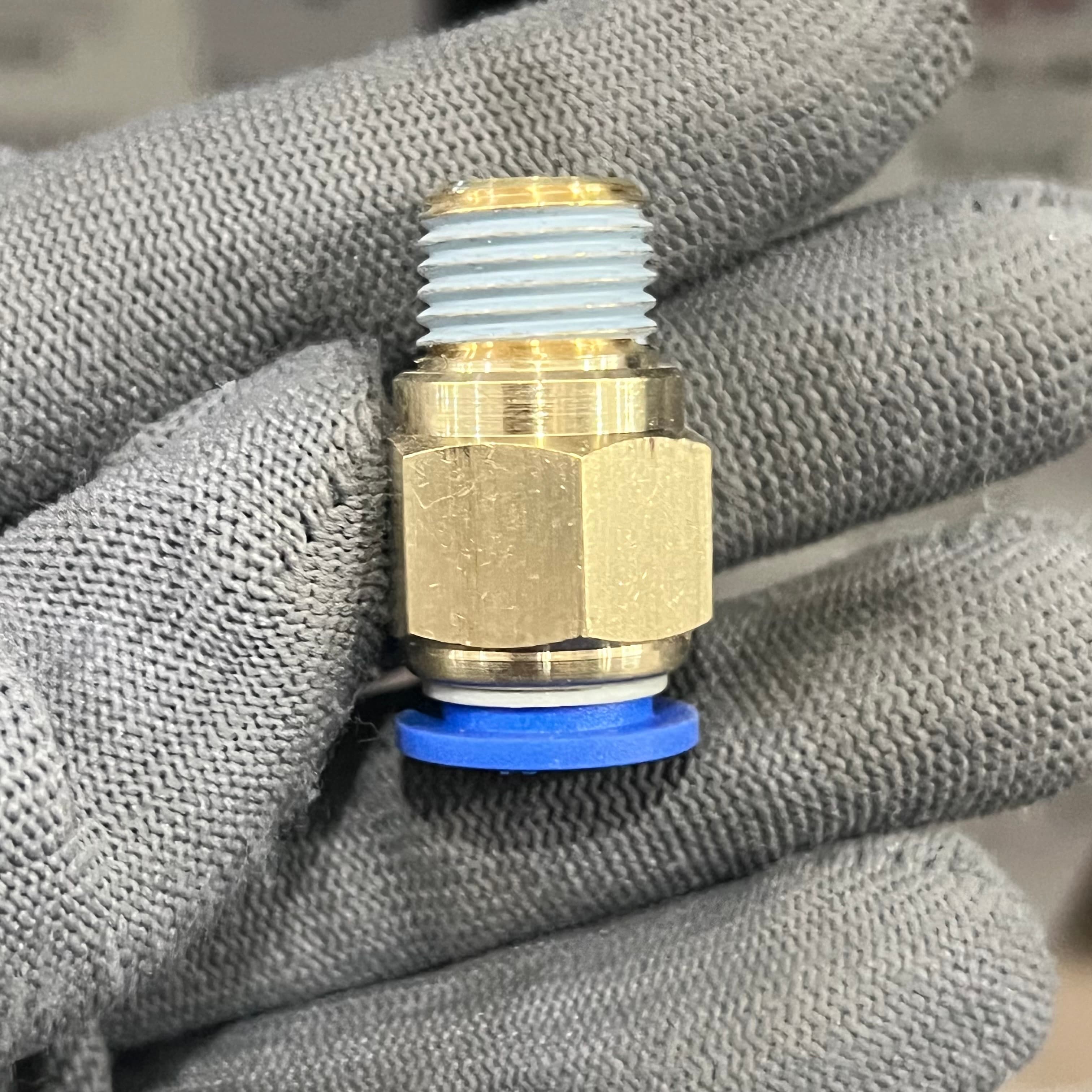

• Ren kết nối 1/4": Chế tạo từ Đồng thau nguyên khối (Brass) được xử lý mạ để tăng độ cứng và chống oxy hóa. Ren R (Ren côn) được nhà máy CDC phủ sẵn một lớp màng keo Teflon làm kín, giúp kỹ thuật viên không cần quấn thêm băng keo non (băng tan) khi lắp ráp, tiết kiệm thời gian và tránh mạt keo rơi vào hệ thống.
• Thân trên & Nút nhấn: Chế tạo từ nhựa kỹ thuật cao cấp (POM & PBT) màu xanh, có độ đàn hồi tốt và chịu được va đập cơ học.
• Ngàm kẹp (Lock Claw): Với cỡ ống 10mm có diện tích bề mặt tiếp xúc lớn, ngàm thép không gỉ (SUS) bên trong được thiết kế góc nghiêng tối ưu để ghim chặt vào thành ống, ngăn chặn tuyệt đối hiện tượng bung ống khi áp suất tăng vọt.
• Gioăng làm kín: Cao su NBR chất lượng cao ôm khít mặt ngoài của ống, duy trì độ kín ngay cả trong môi trường chân không (-750mmHg).

4. Phân Tích Chuyên Sâu: Khả Năng Chịu Áp Lực 20 Bar & Môi Trường Khắc Nghiệt

Một trong những giá trị cốt lõi của dòng sản phẩm CDC MPC chính là dải hoạt động cực kỳ rộng, điều mà các đầu nối giá rẻ không thể có được:

• Chịu áp suất vượt trội 2000 Kpa (20 Bar): Với ống 10mm, tiết diện lưu lượng khí lớn sẽ tạo ra lực đẩy rất mạnh lên thành van và đầu nối. MPC 1002 chịu được áp suất lên đến 20 Bar, giúp ngăn ngừa rủi ro nứt vỡ hay bung ngàm kể cả khi có hiện tượng xung kích áp suất (water/air hammer) trong đường ống.
• Chống chịu nhiệt độ (-20℃ đến 80℃): Phù hợp cho cả các hệ thống sấy nóng (dưới 80 độ C) hoặc môi trường làm việc ngoài trời vào mùa đông âm độ. Ron NBR bên trong không bị co ngót hay lưu hóa nhanh ở dải nhiệt này.

5. Ưu và Nhược Điểm của Đầu Nối Thẳng CDC MPC 1002

Ưu điểm:

• Lưu lượng khí qua đầu nối lớn (Orifice 6mm), không làm thắt nút cổ chai hệ thống khí nén.
• Thao tác cắm ống "Push-to-connect" cho ống to Ø10 rất đầm tay, chắc chắn.

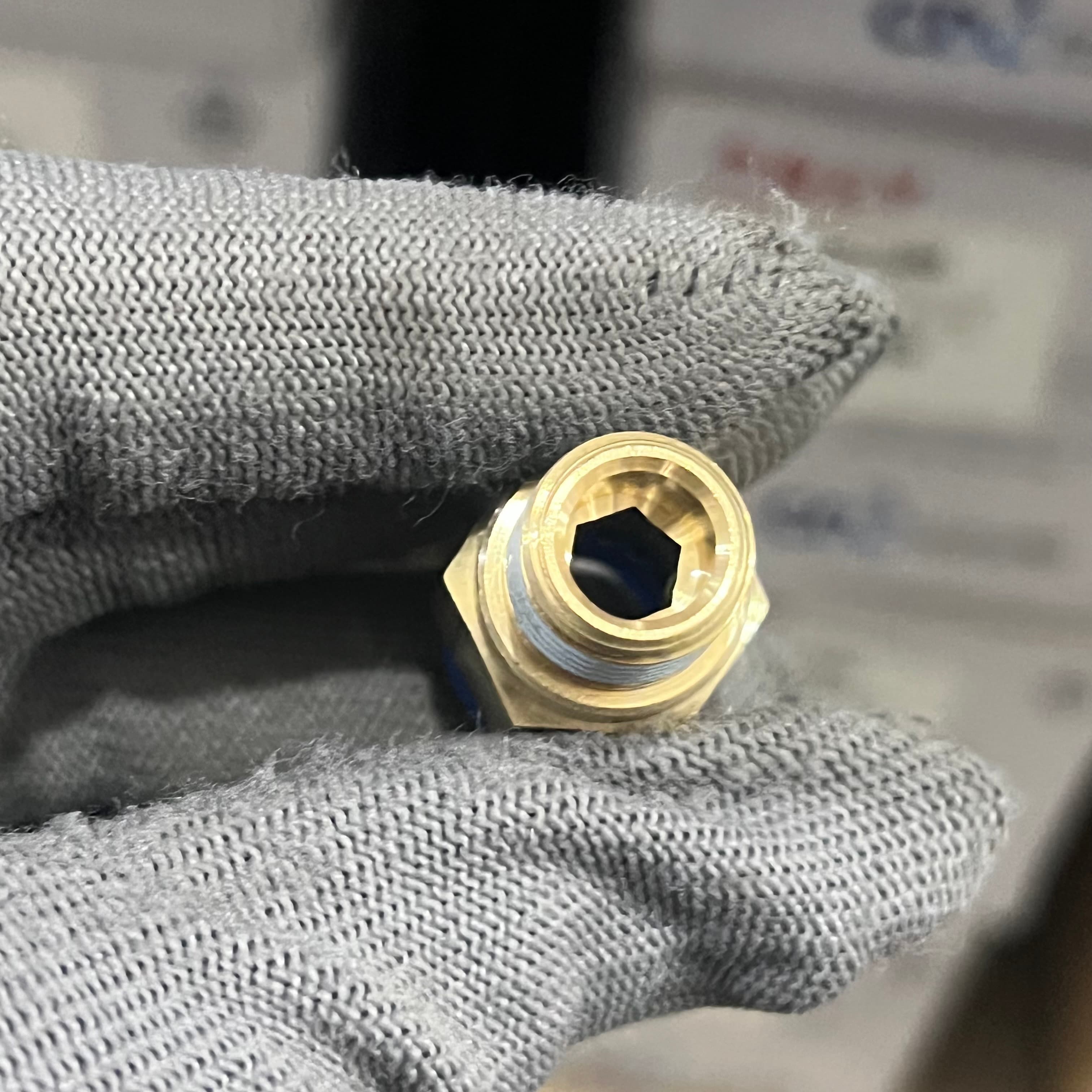

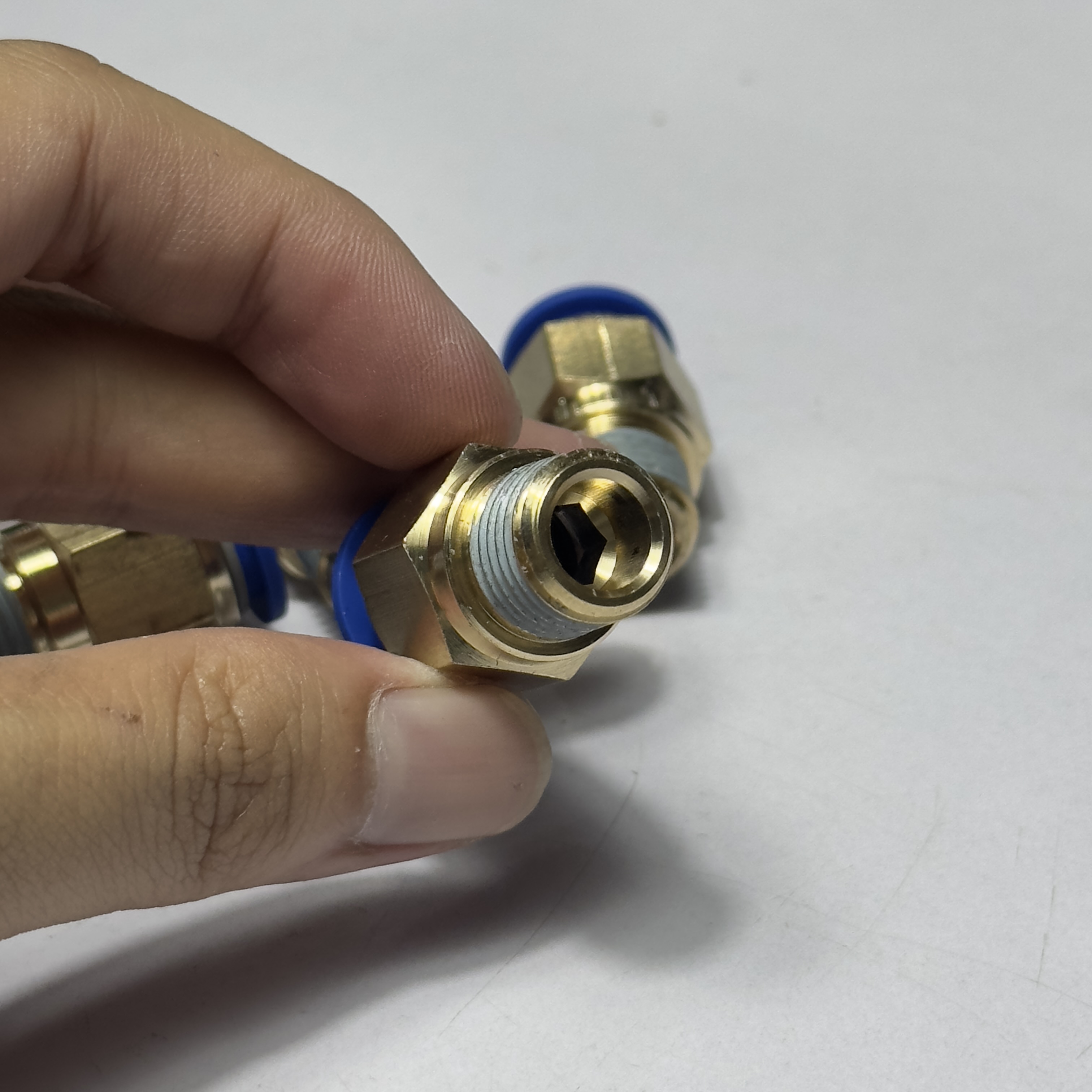

• Thiết kế Lục giác thông minh: Trang bị cả Lục giác ngoài (Cờ lê 17mm) và Lục giác chìm bên trong (Chìa 6mm) giúp dễ dàng siết ren ở bất kỳ vị trí chật hẹp nào.
• Lớp phủ keo ren có sẵn, giảm rủi ro rò rỉ.

Nhược điểm:

• Là đầu nối dạng thẳng, nên sẽ chiếm một khoảng không gian chiều dọc (L = 31.2mm + đoạn bẻ cong của ống 10mm). Nếu lắp đặt trong tủ điện hẹp, ống 10mm khá cứng sẽ khó uốn, bạn nên cân nhắc đổi sang dòng cút góc vuông (PL 1002).

6. Ứng Dụng Thực Tế Trong Các Hệ Thống Tự Động Hóa

Với sự kết hợp giữa ren 1/4" phổ biến và cỡ ống 10mm, CDC MPC 1002 thường đóng vai trò cấp khí "trục chính" trong nhiều ứng dụng:

• Hệ thống chia khí (Manifold Block): Cấp khí tổng từ bình tích áp vào thanh chia khí nhôm ren 1/4" trước khi tẻ ra các ống nhỏ hơn (4mm, 6mm).
• Xylanh lực lớn (Bore 50mm - 80mm): Đảm bảo lưu lượng đủ lớn để pittong xylanh nén di chuyển với tốc độ nhanh và lực ép mạnh nhất.
• Hệ thống hút chân không: Lắp cho các đầu giác hút cao su hoặc bơm chân không công nghiệp nhờ khả năng giữ kín tuyệt đối ở mức -750mmHg.

7. Hướng Dẫn Lắp Đặt Ống 10mm Chuẩn Kỹ Thuật

1. Thao tác vặn ren (R 1/4"):

• Vặn tay đầu nối vào cổng ren thiết bị khoảng 2-3 vòng để cố định tâm.
• Dùng cờ lê 17mm (hoặc chìa lục giác 6mm cắm thẳng vào lỗ khí) siết chặt. Nhờ lớp keo phủ teflon, chỉ cần siết với lực vừa đủ để kín khí, tuyệt đối không siết quá lực làm vỡ cổng ren nhôm của van hoặc xylanh.

2. Thao tác cắm ống (Ø10mm):

• Dùng kìm cắt ống khí nén chuyên dụng để cắt phẳng đầu ống nhựa PU hoặc Nylon Ø10mm.
• Đẩy mạnh đường ống ngập sâu vào đầu nối đúng với kích thước B = 19.5mm cho tới khi ống chạm ngàm chặn lõi. Kéo nhẹ ống ra để kiểm tra xem ngàm thép đã khóa chặt chưa.

3. Tháo gỡ: Nhấn giữ vòng nhựa xanh (release ring) sát xuống thân đầu nối, đồng thời rút ống ra. Chú ý luôn xả hết áp suất (về 0 Bar) trước khi thao tác.

8. So Sánh Dòng MPC 1002 Với Đầu Nối Cút Góc (PL) Cùng Cỡ

9. Cách Phân Biệt Đầu Nối Khí Nén CDC Thật - Giả

• Lớp keo phủ ren: Đầu nối CDC chính hãng MPC 1002 luôn có một lớp keo làm kín teflon màu xám/trắng được quét cực kỳ cẩn thận, đều đặn trên các bước ren. Hàng giả thường bỏ qua chi tiết này hoặc bôi keo rất cẩu thả.

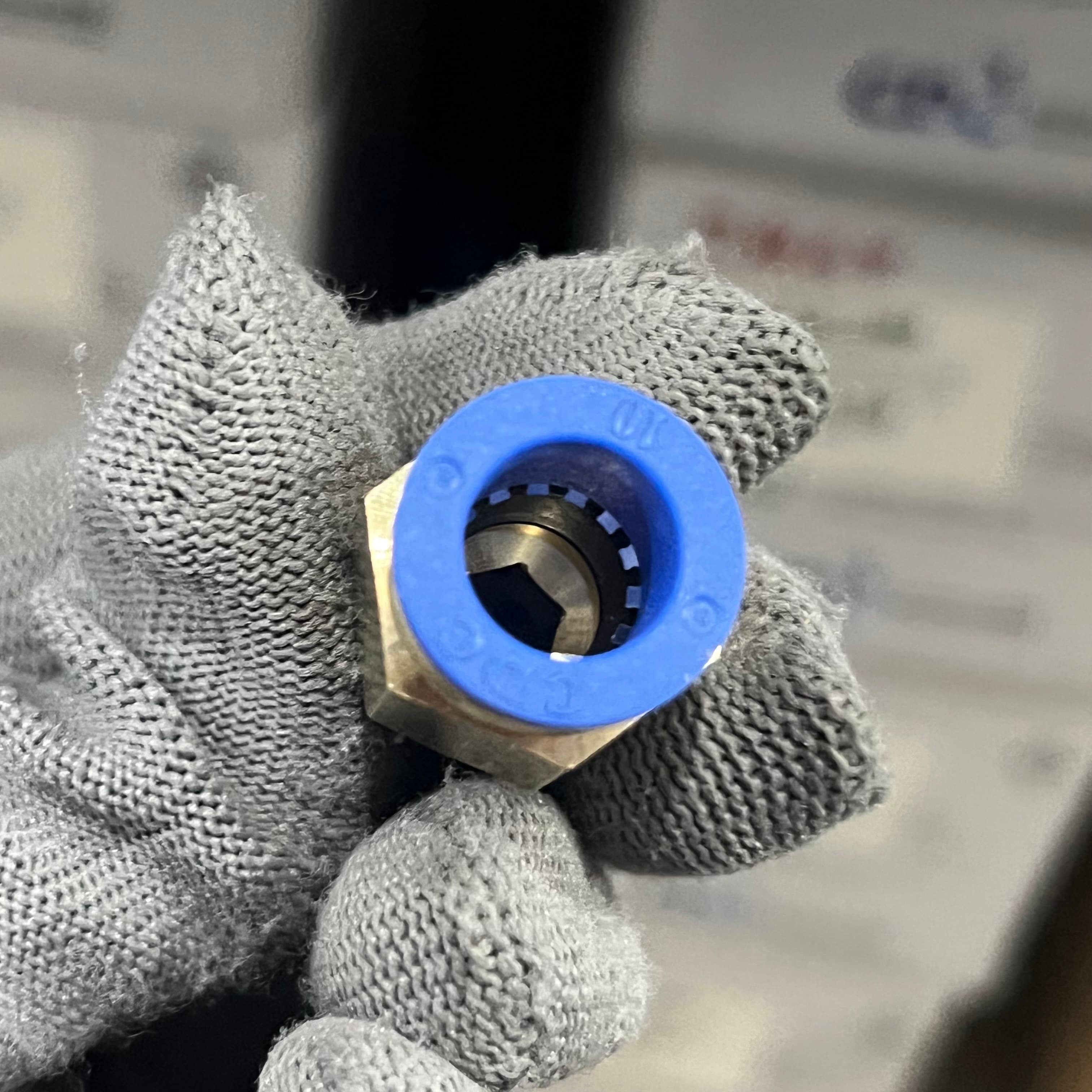

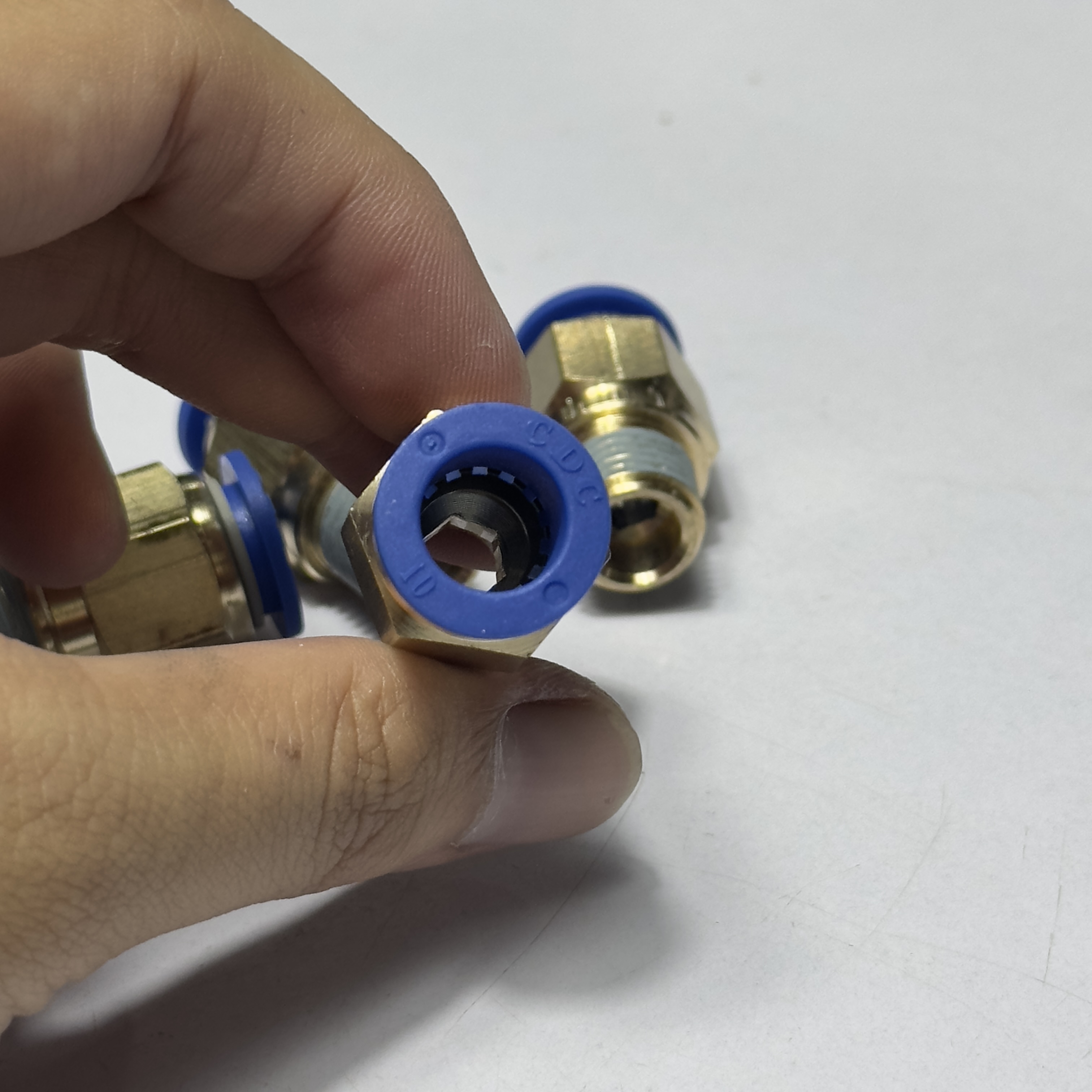

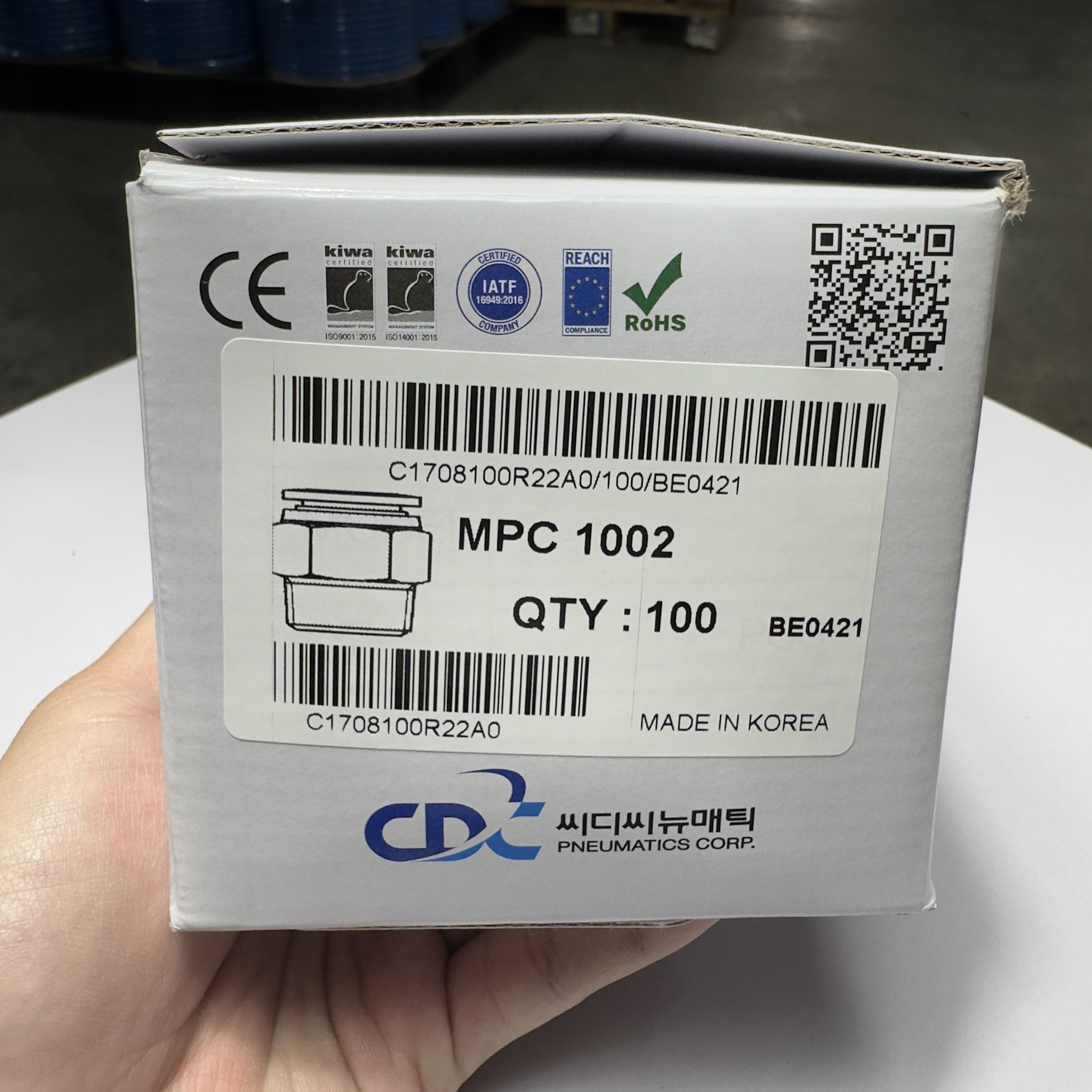

• Ký hiệu: Ký hiệu số "10" (biểu thị cho cỡ ống 10mm) được đúc nổi rõ nét trên bề mặt vòng nhựa màu xanh. Nhựa của hàng chính hãng là PBT/POM nên bề mặt lì, chắc chắn, không có gờ nhựa thừa (bavia) sắc cạnh ở các khớp nối.

10. Giá Bán & Gợi Ý Mua Đầu Nối CDC MPC 1002 Chính Hãng

Mức giá tham khảo trên thị trường hiện tại cho Đầu nối thẳng CDC MPC 1002 là 21,221 VNĐ / Cái. (Mức giá này mang tính chất tham khảo, có thể thay đổi dựa trên chương trình khuyến mãi và số lượng đơn hàng).

Chỉ với hơn 20 nghìn đồng cho một linh kiện chất lượng cao, chịu được áp suất cực đỉnh 20 Bar và dải nhiệt lớn, CDC MPC 1002 thực sự là một khoản đầu tư "đáng đồng tiền bát gạo" giúp máy móc chạy ổn định mà không lo xì hơi lặt vặt.

Để đảm bảo mua được hàng chính ngạch, có đầy đủ hóa đơn chứng từ CO/CQ, hãy đặt hàng trực tiếp tại Mecsu.vn.

Mua ngay tại đây: Đầu Nối Nhanh Khí Nén CDC MPC 1002 tại Mecsu.vn

11. FAQ - Câu Hỏi Thường Gặp Về Đầu Nối CDC MPC Ø10

1. Tại sao tôi dùng cờ lê 17mm vặn mà vẫn có cảm giác bị xì khí ở ren?
Đáp: Có thể do cổng ren trên thiết bị của bạn là ren song song (như G1/4) bị mòn, trong khi MPC 1002 là ren côn (R1/4). Hoặc cổng ren cái chưa được làm sạch kỹ mạt sắt/bụi bẩn trước khi lắp. Bạn hãy thử quấn thêm 1-2 vòng băng tan mỏng dù ren đã có sẵn keo phủ để khắc phục triệt để.

2. Tôi có thể dùng đầu nối này với ống phi 10mm chất liệu Teflon (PTFE) không?
Đáp: Có thể. Ngàm inox của MPC 1002 được thiết kế để giữ chặt hầu hết các loại ống mềm khí nén tiêu chuẩn, bao gồm PU, Nylon, PE và cả PTFE (Teflon), miễn là đường kính ngoài (OD) chuẩn 10mm với dung sai cho phép.

3. Sự khác biệt giữa lỗ lục giác chìm (H2=6mm) trên MPC 1002 và MPC 0802 là gì?
Đáp: Lỗ lục giác chìm (H2) của cả hai model đều là 6mm. Điều này có nghĩa là thiết kế bên trong phần Orifice (lỗ lọt lòng 6mm) để khí đi qua là bằng nhau. Sự khác biệt duy nhất nằm ở miệng ngàm nhựa bên trên được mở rộng để nhét vừa ống 10mm (thay vì 8mm) và kích thước cờ lê ngoài lớn hơn (H1=17mm thay vì 14mm).

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén CDC

Hệ thống tự động hóa của bạn cần một giải pháp kết nối đường ống chịu áp lực cao? Các kỹ sư cơ điện của Mecsu luôn sẵn sàng lắng nghe và bóc tách vật tư chi tiết nhất cho bản vẽ của bạn.

Hình 3: Mecsu - Kênh thương mại điện tử chuyên biệt vật tư phụ tùng công nghiệp

• Tổng đài hỗ trợ: 1800 8137
• Email: sales@mecsu.vn
• Website chính thức: mecsu.vn
• Tra cứu thêm: Xem trọn bộ danh mục đầu nối, ống hơi khí nén tại đây

13. Tổng Kết Từ Chuyên Gia Mecsu

Đầu nối CDC MPC 1002 (Ống 10 - Ren 1/4) là mã sản phẩm lý tưởng cho các đường dẫn khí chính trong dây chuyền nhờ lưu lượng thông thoáng. Với mức độ hoàn thiện xuất sắc từ thương hiệu CDC Hàn Quốc, sự tinh tế trong việc phủ keo ren và cơ chế siết đa điểm (trong và ngoài), đây là chi tiết nhỏ nhưng mang lại sự an tâm tuyệt đối cho toàn bộ hệ thống áp lực cao (20 Bar). Hãy đầu tư thông minh ngay từ những vật tư nhỏ nhất cùng Mecsu.
