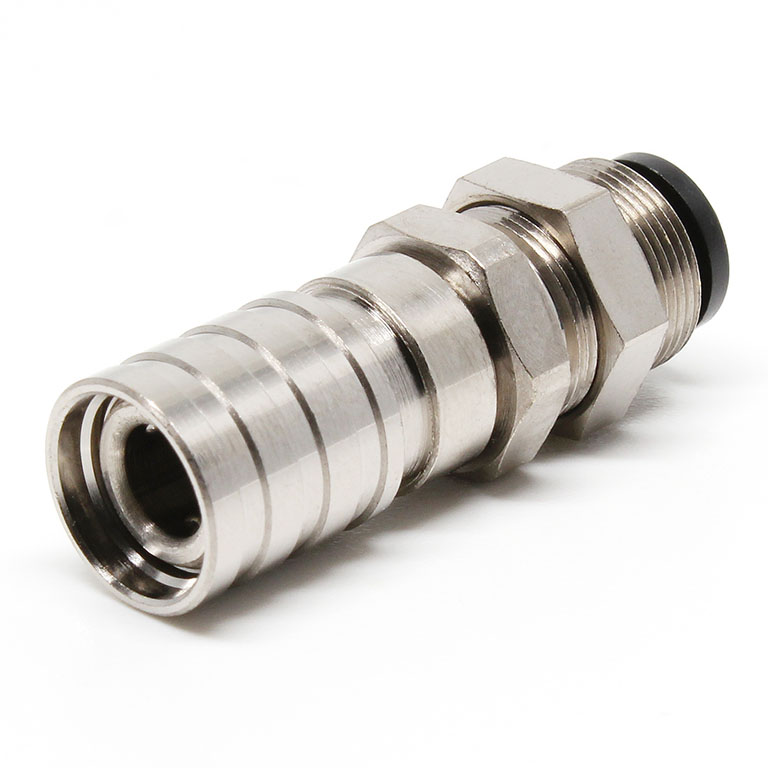

Đầu Nối Nhanh Khí Nén Nhỏ Gọn Dùng Cho Ống 4 mm Pisco CPSE3M-4

Đánh giá Đầu Nối Nhanh Khí Nén Pisco CPSE3M-4: Khớp Xoay Nhỏ Gọn Cho Ống 4mm

Review chi tiết Đầu Nối Nhanh Khí Nén Nhỏ Gọn Dùng Cho Ống 4 mm Pisco CPSE3M-4: Giải Pháp Chống Xoắn Dây Cho Robot Và Tự Động Hóa

Mục Lục Nội Dung

1. 1. Tổng quan về Đầu Nối Nhanh Pisco CPSE3M-4 (Khớp Xoay)
2. 2. Bảng thông số kỹ thuật Đầu nối Pisco ống 4mm Mecsu
3. 3. Cấu tạo cơ khí chính xác của khớp nối xoay Pisco
4. 4. Giải mã mã hàng CPSE3M-4: Ren M3 và Ống 4
5. 5. Vật liệu đồng mạ Niken và nhựa PBT cao cấp
6. 6. Về thương hiệu Nihon Pisco (Nhật Bản)
7. 7. Ưu điểm và hạn chế của khớp nối xoay nhỏ gọn
8. 8. Ứng dụng đặc biệt: Cánh tay robot và cụm lắp ráp di động
9. 9. So sánh Khớp xoay Pisco CPSE và Đầu nối thường
10. 10. Hướng dẫn lắp đặt ren M3 an toàn không gãy chân
11. 11. Cách nhận biết phụ kiện khí nén Pisco chính hãng
12. 12. Cập nhật giá bán Đầu nối Pisco CPSE3M-4 & Địa chỉ mua hàng
13. 13. Những câu hỏi thường gặp (FAQ) về khớp nối xoay Pisco
14. 14. Kênh tư vấn và hỗ trợ kỹ thuật tại Mecsu
15. 15. Lưu ý về tốc độ quay cho phép

1. Tổng quan về Đầu Nối Nhanh Khí Nén Nhỏ Gọn Dùng Cho Ống 4 mm Pisco CPSE3M-4

Đầu Nối Nhanh Khí Nén Nhỏ Gọn Pisco CPSE3M-4 là một linh kiện khí nén đặc biệt thuộc dòng Compact Rotary Joint (Khớp nối xoay nhỏ gọn) của thương hiệu Nihon Pisco Nhật Bản. Không giống như các đầu nối cố định thông thường, sản phẩm này được thiết kế với cơ cấu ổ bi bên trong, cho phép phần thân nối ống có thể xoay tròn 360 độ xung quanh trục ren.

Với kích thước ống 4mm và chân ren siêu nhỏ M3, đây là giải pháp tối thượng cho các cơ cấu máy móc mini, cánh tay robot hoặc các cụm chi tiết chuyển động lắc lư mà không làm xoắn, gập đường dây khí. Mức giá cao của sản phẩm phản ánh độ chính xác và công nghệ chế tạo phức tạp bên trong một thân hình nhỏ bé.

2. Bảng thông số kỹ thuật Đầu nối Pisco ống 4mm Mecsu

Dưới đây là bảng thông số kỹ thuật chi tiết giúp kỹ sư thiết kế máy lựa chọn chính xác:

3. Cấu tạo cơ khí chính xác của khớp nối xoay Pisco

Bên trong kích thước "tí hon" của CPSE3M-4 là một kết cấu phức tạp:

• Phần chân ren (M3): Làm bằng đồng thau mạ niken sáng bóng, chống ăn mòn. Chân ren có rãnh lục giác chìm để siết bằng lục giác cây, giúp tiết kiệm không gian lắp đặt (không cần cờ lê bên ngoài).
• Phần thân xoay: Làm bằng nhựa PBT chịu lực cao. Bên trong tích hợp vòng bi hoặc cơ cấu trượt đặc biệt giúp thân ống xoay nhẹ nhàng quanh trục ren mà không làm rò rỉ khí.
• Vòng hãm (Lock Claw): Sử dụng thép đàn hồi không gỉ, thiết kế ngàm giữ đặc biệt giúp bám chặt ống PU 4mm nhưng vẫn dễ dàng tháo lắp khi nhấn vòng đệm.
• Phốt làm kín: Phốt cao su NBR chất lượng cao, đảm bảo kín khí ngay cả khi khớp đang xoay.

4. Giải mã mã hàng CPSE3M-4: Ren M3 và Ống 4

Để tránh mua nhầm linh kiện đắt tiền này, bạn cần hiểu rõ mã số:

• CPSE: Ký hiệu dòng sản phẩm Compact Rotary Joint (Khớp nối xoay nhỏ gọn). Đây không phải là đầu nối thẳng cố định thông thường.
• 3M: Ký hiệu kích thước ren M3 (Met 3mm). Đây là loại ren rất nhỏ, thường thấy trên các xy lanh khí nén mini hoặc các bộ kẹp (gripper) siêu nhỏ.
• 4: Kích thước đường kính ngoài của ống dây là 4mm.

5. Vật liệu đồng mạ Niken và nhựa PBT cao cấp

Pisco sử dụng vật liệu cao cấp để đảm bảo độ bền cho chi tiết chuyển động này. Phần kim loại được làm từ đồng thau (Brass) xử lý mạ Niken điện phân (Electroless Nickel Plating), giúp chống lại sự ăn mòn và giảm thiểu phát sinh bụi kim loại (quan trọng trong môi trường sạch). Phần nhựa là PBT (Polybutylene Terephthalate) cứng cáp, chịu va đập tốt hơn nhựa POM hay Nylon thông thường.

6. Về thương hiệu Nihon Pisco (Nhật Bản)

Nihon Pisco là "ông lớn" trong ngành thiết bị khí nén tại Nhật Bản, nổi tiếng với các giải pháp đường ống chân không và khí nén chính xác. Các sản phẩm của Pisco, đặc biệt là dòng khớp nối xoay và điều khiển, luôn được các nhà chế tạo máy tin dùng nhờ độ kín khí tuyệt đối và tuổi thọ vòng đời sản phẩm rất dài.

7. Ưu điểm và hạn chế của khớp nối xoay nhỏ gọn

Ưu điểm:

• Chống xoắn dây: Cho phép ống khí tự do xoay 360 độ, ngăn ngừa tình trạng ống bị vặn xoắn, gập gãy khi thiết bị di chuyển.
• Siêu nhỏ gọn: Thiết kế tối giản, phù hợp cho không gian lắp đặt cực hẹp.
• Độ bền cao: Vòng bi chất lượng giúp khớp xoay trơn tru trong thời gian dài.

Hạn chế:

• Giá thành cao: Đắt hơn gấp 10-20 lần so với đầu nối nhựa cố định thông thường.
• Giới hạn tốc độ: Chỉ thích hợp cho các chuyển động xoay chậm hoặc dao động (lắc qua lắc lại), không dùng cho trục quay tốc độ cao liên tục (như motor khí nén tốc độ cao).

8. Ứng dụng đặc biệt: Cánh tay robot và cụm lắp ráp di động

Khác với các đầu nối thường chỉ dùng để dẫn khí tĩnh, Pisco CPSE3M-4 giải quyết các bài toán khó trong tự động hóa hiện đại:

• Đầu kẹp (Gripper) trên cánh tay Robot: Khi cổ tay robot xoay, dây khí cấp cho đầu kẹp cũng phải xoay theo. CPSE3M-4 giúp dây không bị quấn vào trục robot.
• Máy lắp ráp linh kiện điện tử (Chip mounter): Sử dụng trên các đầu hút chân không di chuyển tốc độ cao và xoay chiều liên tục để gắp linh kiện.
• Bàn xoay khí nén: Cấp khí cho các xy lanh kẹp phôi nằm trên bàn xoay chỉ số (Index table).
• Thiết bị y tế: Dẫn khí trong các thiết bị nha khoa hoặc máy xét nghiệm cần sự linh hoạt của dây dẫn.

9. So sánh Khớp xoay Pisco CPSE và Đầu nối thường

Tại sao bạn phải chi hơn 200 ngàn cho 1 cái đầu nối?

Kết luận: Nếu vị trí lắp đặt có chuyển động xoay tròn hoặc lắc lư, bắt buộc phải dùng CPSE để bảo vệ hệ thống.

10. Hướng dẫn lắp đặt ren M3 an toàn không gãy chân

Ren M3 rất nhỏ và mỏng manh, cần thao tác cẩn thận:

• Dụng cụ: Sử dụng lục giác cây (Allen key) kích thước phù hợp cắm vào lỗ lục giác trong lòng đầu nối.
• Lực siết: Siết nhẹ tay. Lực siết khuyến nghị cho ren M3 chỉ khoảng 0.7 N.m. Nếu siết quá mạnh bằng tay đòn dài, chân ren đồng M3 sẽ bị gãy ngay lập tức và kẹt lại trong thiết bị.
• Cắt ống: Đảm bảo đầu ống PU 4mm được cắt vuông góc 90 độ, không bị méo để đảm bảo độ kín khi cắm vào.

11. Cách nhận biết phụ kiện khí nén Pisco chính hãng

Để đảm bảo độ kín và khả năng xoay mượt mà, hãy chọn hàng Pisco thật:

• Bao bì: Túi nilon hàn kín đặc trưng của Pisco với tem nhãn xanh trắng, in rõ mã vạch và thông số.
• Chi tiết: Chữ "PISCO" và mã sản phẩm được đúc nổi hoặc in laser sắc nét trên thân nhựa hoặc vòng bấm.
• Cảm giác xoay: Hàng thật xoay rất êm, nhẹ và không có độ rơ lắc (wobble) lớn. Hàng nhái xoay thường bị sượng hoặc rò khí ngay khi xoay.

12. Cập nhật giá bán Đầu nối Pisco CPSE3M-4 & Địa chỉ mua hàng

a. Xem giá cập nhật và tồn kho ở đầu trang

Đây là mức giá chuẩn cho một thiết bị khớp nối xoay chính xác nhập khẩu từ Nhật Bản. Sản phẩm giúp bạn tiết kiệm chi phí thay dây hơi và bảo trì máy móc do lỗi xoắn dây gây ra.

b. Tại sao chọn Mecsu?

• Đại lý Pisco: Cung cấp hàng chính hãng, đầy đủ CO/CQ.
• Kỹ thuật chuyên sâu: Tư vấn đúng giải pháp khớp xoay cho từng ứng dụng cụ thể.

ĐẶT MUA KHỚP XOAY PISCO CPSE3M-4 TẠI ĐÂY

13. Những câu hỏi thường gặp (FAQ) về khớp nối xoay Pisco

13.1. Đầu nối này có bị xì khí khi đang xoay không?

Không. Nếu là hàng chính hãng Pisco CPSE và hoạt động trong dải áp suất/tốc độ cho phép, phốt làm kín bên trong đảm bảo không rò rỉ khí ngay cả khi đang xoay.

13.2. Tốc độ xoay tối đa là bao nhiêu vòng/phút?

Dòng CPSE là dòng "Low Speed Rotary Joint". Tốc độ khuyến cáo thường dưới 50 vòng/phút (RPM) hoặc dùng cho các chuyển động đảo chiều (oscillating). Nếu bạn cần quay tốc độ cao (như trục motor 1000 RPM), bạn cần dòng High Speed Rotary Joint chuyên dụng đắt tiền hơn.

13.3. Ren M3 có cần quấn băng tan (cao su non) không?

Thông thường, các đầu nối Pisco ren M3 và M5 đã có sẵn vòng đệm (Gasket) hoặc keo ở chân ren. Bạn chỉ cần vặn vào mặt phẳng gia công là kín. Không cần quấn thêm băng tan vì lớp băng dày có thể làm nứt chân ren mỏng manh của M3.

14. Kênh tư vấn và hỗ trợ kỹ thuật tại Mecsu

Nếu bạn đang thiết kế máy và cần file 3D CAD hoặc tư vấn chọn mã, hãy liên hệ:

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lưu ý về tốc độ quay cho phép

"Đừng nhầm lẫn giữa 'Đầu nối xoay' và 'Bạc đạn khí nén'. Pisco CPSE3M-4 được thiết kế để giải tỏa ứng suất xoắn cho dây khí trong các cơ cấu robot di chuyển qua lại. Nếu bạn dùng nó gắn vào trục motor quay liên tục tốc độ cao, ma sát sẽ sinh nhiệt làm chảy phốt cao su chỉ sau vài giờ. Hãy sử dụng đúng mục đích thiết kế." - Kỹ sư Tự động hóa Mecsu.
