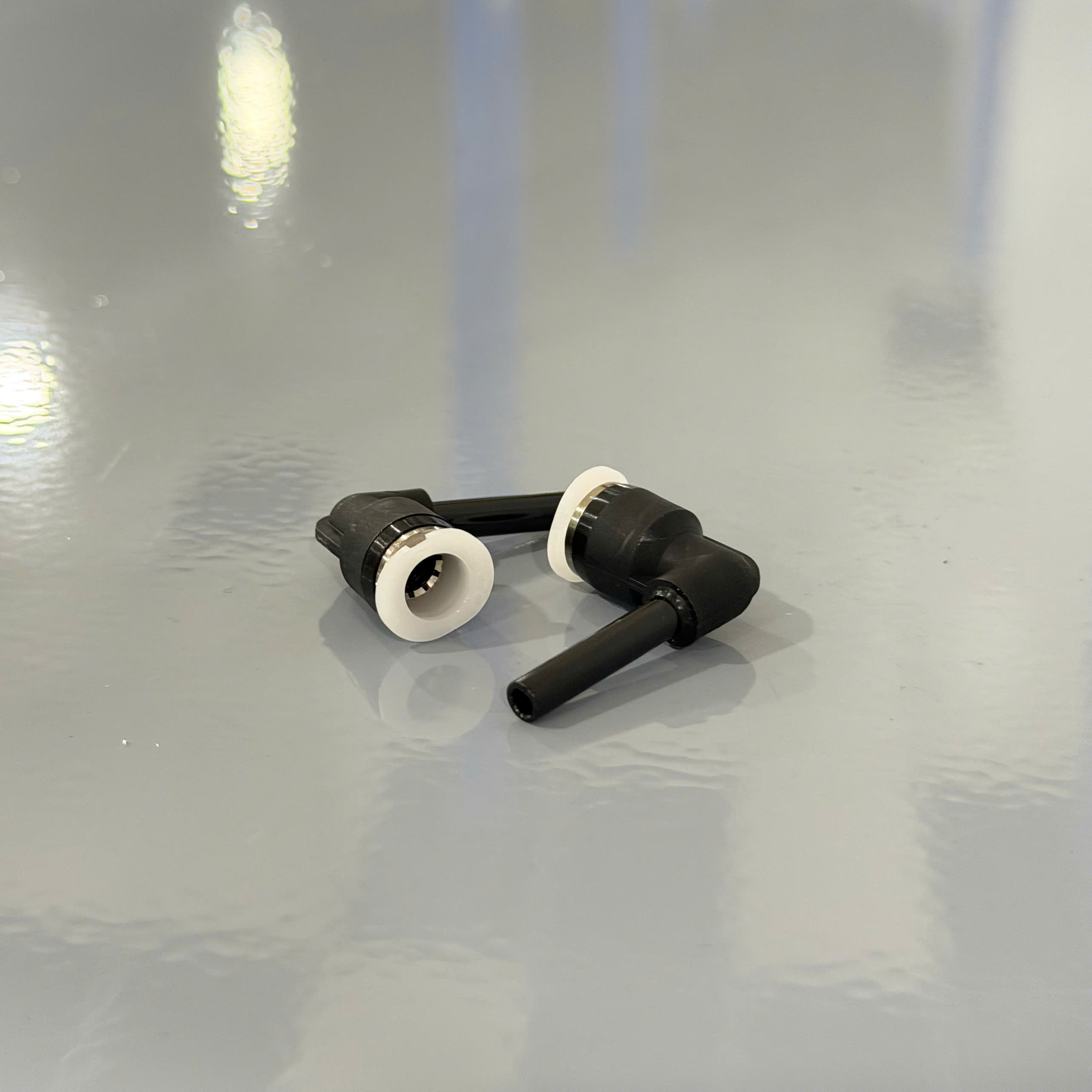

Đầu Nối Nhanh Khí Nén Giữa Ống Khí Và Fitting Dạng Nối Giảm Cong 90° Pisco PLGJ5/32-1/4M

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén Nối Giảm Cong 90° Pisco PLGJ5/32-1/4M

1. Pisco PLGJ5/32-1/4M Là Gì? – Giải Thích Về Dạng Nối Giảm Cắm Thân

Đầu nối nhanh khí nén Pisco PLGJ5/32-1/4M là một linh kiện "Plug-in Reducer Elbow" đặc biệt. Không giống như các đầu nối thông thường dùng để nối ống vào thiết bị có ren, mã PLGJ dùng để nối giữa một ống khí nhỏ (5/32 inch) vào một đầu nối nhanh (fitting) lớn hơn (1/4 inch) có sẵn trên máy.

Sản phẩm thuộc hệ Inch (chuẩn Mỹ), cực kỳ phổ biến trong các dây chuyền sản xuất bán dẫn hoặc máy móc nhập khẩu từ thị trường Bắc Mỹ. Thiết kế cong 90 độ cùng thân cắm (Plug-in) giúp kỹ thuật viên có thể chuyển đổi kích thước ống khí ngay tại cụm van hoặc xilanh mà không cần tháo dỡ fitting gốc, giúp tiết kiệm không gian tối đa.

2. Thông Số Kỹ Thuật Chi Tiết của Pisco PLGJ5/32-1/4M

Dữ liệu kỹ thuật được chuẩn hóa từ Catalog Pisco Global dành cho mã hệ Inch:

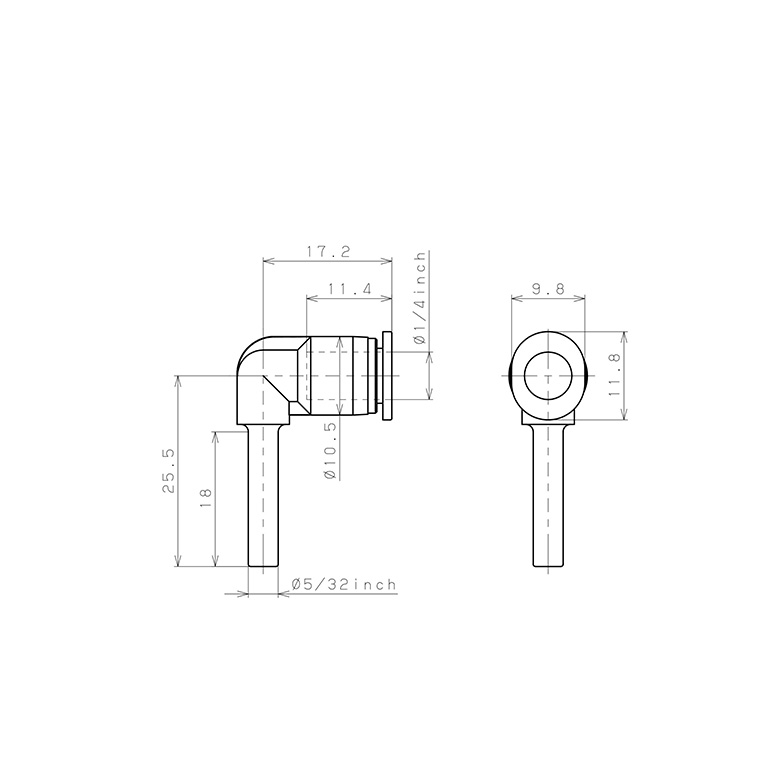

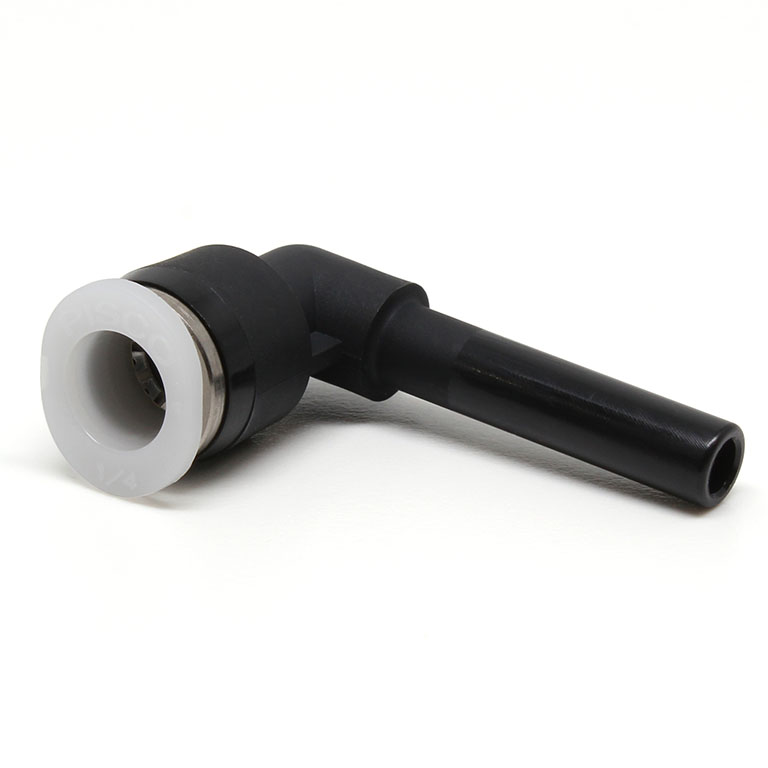

3. Cấu Tạo Đặc Biệt Của Dòng Plug-in Reducer Elbow

PLGJ5/32-1/4M sở hữu thiết kế thông minh với hai phần chức năng khác biệt:

• Phần thân cắm (Plug-in): Có đường kính ngoài 1/4 inch, bề mặt nhẵn bóng. Phần này được cắm trực tiếp vào lỗ cắm của một đầu nối nhanh khác (ví dụ cắm vào đầu PC1/4-02).
• Phần đầu nhận ống (Push-to-connect): Sử dụng cơ chế ngàm khóa thép không gỉ đặc trưng của Pisco để giữ chặt ống khí phi 5/32 inch.
• Thân xoay tự do: Cho phép phần đầu nhận ống xoay 360 độ quanh thân cắm, giúp định hướng ống khí cực kỳ linh hoạt mà không bị xoắn.
• Vòng giải phóng: Có màu sắc và ký hiệu size rõ ràng, hỗ trợ tháo ống nhanh bằng tay.

4. Ưu và Nhược Điểm của Đầu Nối Pisco PLGJ5/32-1/4M

Ưu điểm:

• Chất lượng Nhật Bản: Ngàm khóa bền bỉ, không gây trầy xước sâu làm hỏng ống khí.
• Độ kín khít tuyệt đối: Hoạt động ổn định cả trong môi trường chân không cao.
• Tiết kiệm chi phí: Không cần mua thêm các bộ chuyển đổi ren phức tạp.
• Khả năng xoay: Định hướng ống dễ dàng trong các góc hẹp của máy.

Nhược điểm:

• Hệ Inch: Không tương thích với ống phi 4mm và fitting phi 6mm của hệ Mét (mặc dù kích thước rất gần nhau nhưng dùng chung sẽ gây rò rỉ khí).
• Khả năng chịu nhiệt: Giới hạn ở 60°C, cần lưu ý khi lắp đặt gần các bộ phận sinh nhiệt lớn.

5. Ứng Dụng Thực Tế Trong Các Hệ Máy Chuẩn Mỹ/Nhật

Kích thước 5/32" và 1/4" là "size chuẩn" trong các ngành công nghiệp đòi hỏi độ chính xác cao:

• Sản xuất linh kiện điện tử: Dùng trong các máy pick-and-place, nơi các ống khí nhỏ 5/32" được dùng để điều khiển đầu hút chân không.
• Ngành Y tế & Lab: Kết nối các đường ống dẫn khí trong thiết bị phân tích mẫu.
• Máy đóng gói tự động: Sử dụng để chia nhánh khí từ đường cấp chính 1/4" xuống các xilanh kẹp nhỏ 5/32".
• Nhà máy FDI: Đặc biệt phổ biến trong các nhà máy của Mỹ (như Intel, Coca-Cola) vận hành theo tiêu chuẩn kỹ thuật hệ Inch.

6. Hướng Dẫn Lắp Đặt Đúng Cách Giữa Ống Khí Và Fitting

Để đảm bảo hệ thống không bị sụt áp, đội ngũ Mecsu khuyến nghị quy trình lắp 2 bước:

• Bước 1 (Kết nối vào Fitting): Cắm phần thân 1/4" của PLGJ vào lỗ cắm của fitting có sẵn. Nhấn mạnh cho đến khi cảm thấy thân nhựa đã vượt qua gioăng và kịch đáy.
• Bước 2 (Kết nối ống khí): Cắt ống 5/32" bằng dao cắt chuyên dụng (đảm bảo mặt cắt phẳng). Đẩy ống vào đầu nhận ống của PLGJ. Thử kéo nhẹ để chắc chắn ngàm đã khóa.
• Lưu ý: Đảm bảo ống 5/32" không bị căng quá mức tại góc cong để tránh làm hỏng gioăng cao su bên trong.

7. Cách Phân Biệt Linh Kiện Pisco Hệ Inch Thật - Giả – Lời Khuyên Từ Mecsu

Đầu nối Pisco giả thường sử dụng ngàm khóa bằng sắt dễ gỉ hoặc gioăng cao su tái chế, gây rò rỉ khí âm thầm.

a. Dấu hiệu nhận diện hàng Pisco chính hãng:

• Chữ in/dập: Mã "PISCO" và size "5/32" được dập sắc nét, không bị nhòe.
• Cảm giác cắm: Thân plug-in 1/4" có bề mặt trơn nhẵn hoàn hảo, không có gờ nhựa (ba via). Khi cắm vào fitting cảm giác rất chắc chắn.
• Vòng giải phóng: Có độ đàn hồi lò xo tốt, nhấn nhẹ tay nhưng bật lại ngay lập tức.

b. Nguy cơ khi dùng hàng nhái trong hệ thống áp lực:

• Ống khí 5/32" bị văng ra bất ngờ khi áp suất tăng cao, gây mất an toàn lao động.
• Rò rỉ khí nén làm máy nén khí phải chạy liên tục, gây lãng phí điện năng cực lớn cho doanh nghiệp.

8. Giá Bán & Gợi Ý Mua Đầu Nối Pisco Uy Tín Tại TP.HCM

Xem giá cập nhật và tồn kho ở đầu trang

Mức giá có thể thay đổi tùy theo số lượng đơn hàng. Đối với các đơn hàng dự án thay thế định kỳ cho nhà máy, Mecsu luôn có chính sách chiết khấu hấp dẫn.

Mua tại Mecsu – Đại lý ủy quyền uy tín:

• Cam kết hàng chính hãng Pisco Nhật Bản 100%, đầy đủ giấy tờ chứng minh nguồn gốc.
• Sẵn kho nhiều mã hệ Inch hiếm gặp trên thị trường Việt Nam.
• Hỗ trợ kỹ thuật tận nơi cho các nhà máy tại KCN Hiệp Phước, KCN Cát Lái, Khu Công Nghệ Cao...

9. Liên Hệ và Hỗ Trợ Tư Vấn Kỹ Thuật Tại Mecsu

Nếu bạn đang phân vân giữa việc dùng hệ Mét hay hệ Inch cho máy móc của mình, đừng ngần ngại liên hệ với các chuyên gia của chúng tôi để được tư vấn giải pháp tối ưu nhất.

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: [email protected]

Trang web: mecsu.vn

Xem ngay nhiều Đầu Nối Nhanh Khí Nén Cong chính hãng khác tại đây !

10. Kinh Nghiệm Thực Tế Từ Đội Ngũ Kỹ Sư Mecsu

"Một sai lầm phổ biến tại các nhà máy Việt Nam là dùng đầu nối phi 4mm (hệ mét) cắm cho ống 5/32 inch (hệ inch). Dù chúng chỉ lệch nhau khoảng 0.03mm, nhưng dưới áp suất 0.7 MPa, sự rò rỉ khí là chắc chắn xảy ra. Với mã **Pisco PLGJ5/32-1/4M**, chúng tôi luôn tư vấn khách hàng kiểm tra kỹ chuẩn ống trước khi lắp đặt để đảm bảo hệ thống vận hành trơn tru nhất."
— Trưởng bộ phận Kỹ thuật Khí nén Mecsu (Hơn 12 năm kinh nghiệm bảo trì hệ thống tự động hóa).

Bài viết được biên soạn dựa trên thông số chính thức từ Pisco Corporation Japan và trải nghiệm thực tế cung ứng vật tư của Mecsu cho các doanh nghiệp FDI tại Việt Nam.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

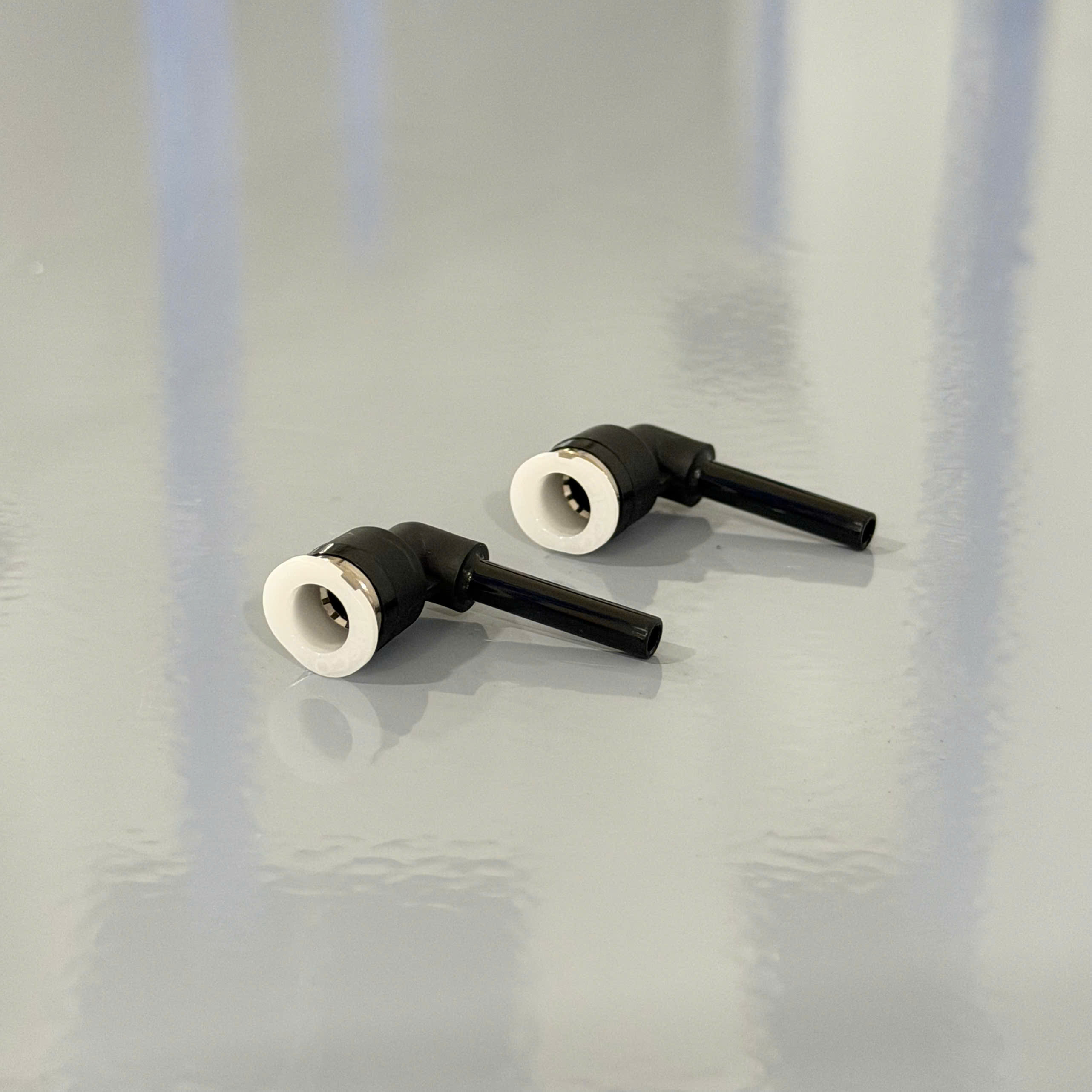

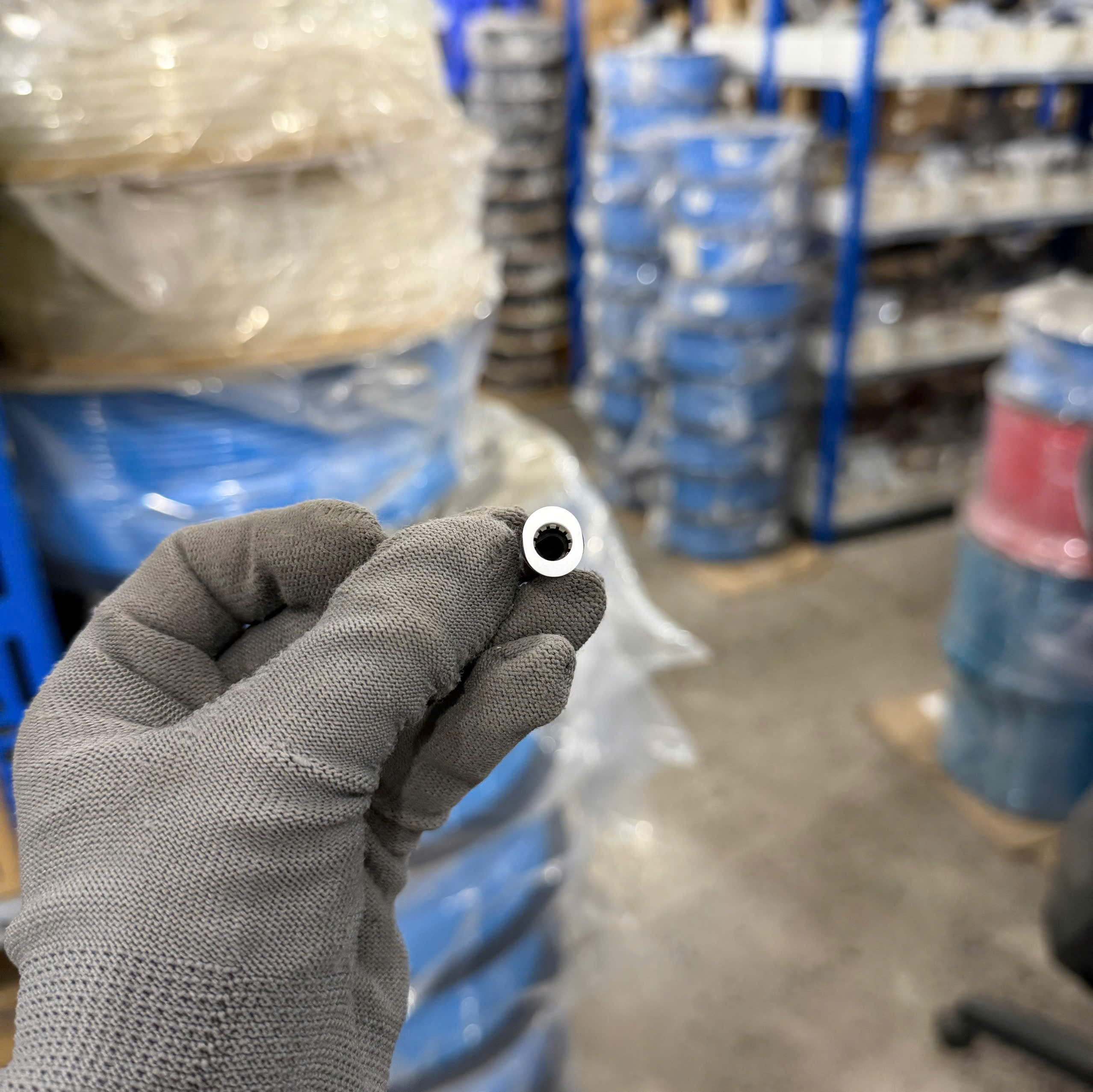

Lưu ý: Hình ảnh sản phẩm thực tế có thể có sự khác biệt nhỏ về màu sắc vòng giải phóng tùy theo lô sản xuất của Pisco. Thông số kỹ thuật luôn được đảm bảo chính xác.
