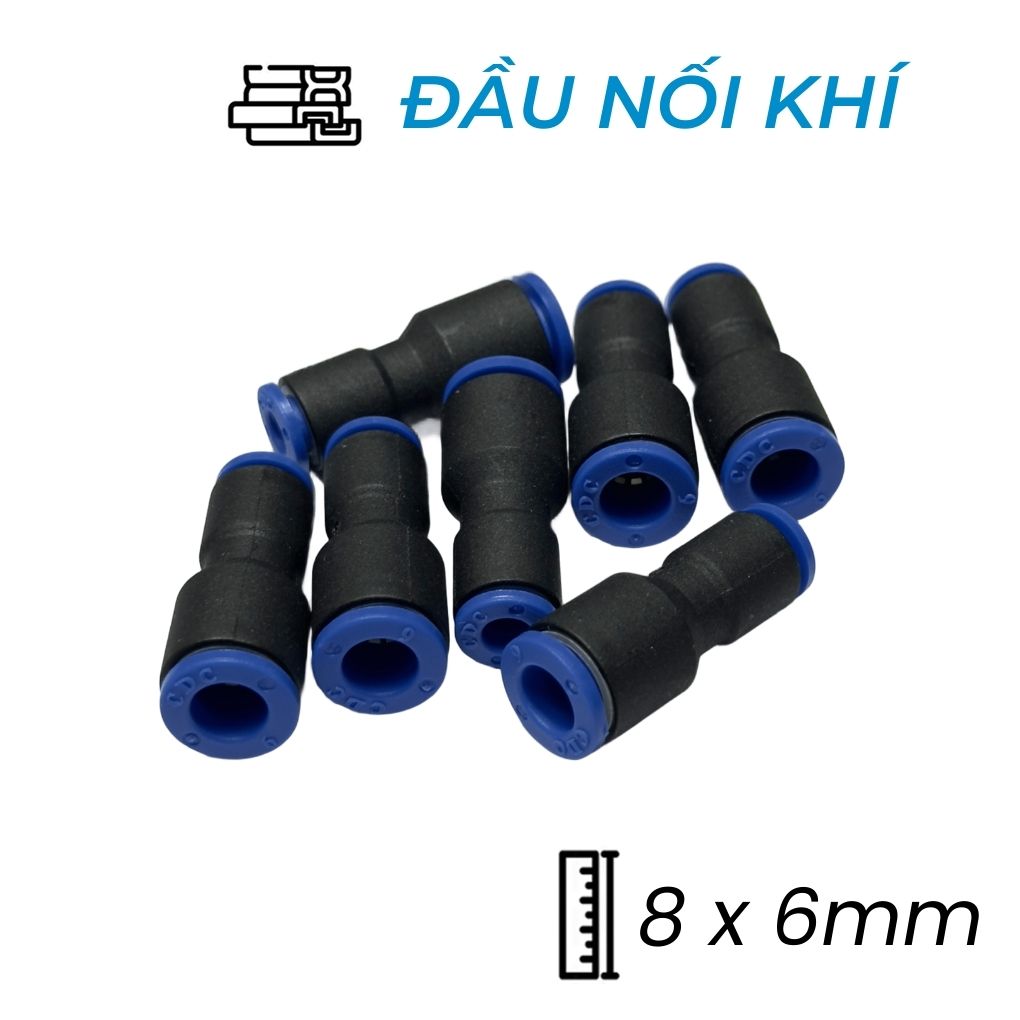

Đầu Nối Nhanh Khí Nén Giảm Ø8x6mm CDC MPG 0806 (Màu Đen)

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén Giảm Ø8x6mm CDC MPG 0806

1. Đầu Nối Nhanh Giảm Khí Nén CDC MPG 0806 Là Gì? – Giải Thích Chuyên Sâu

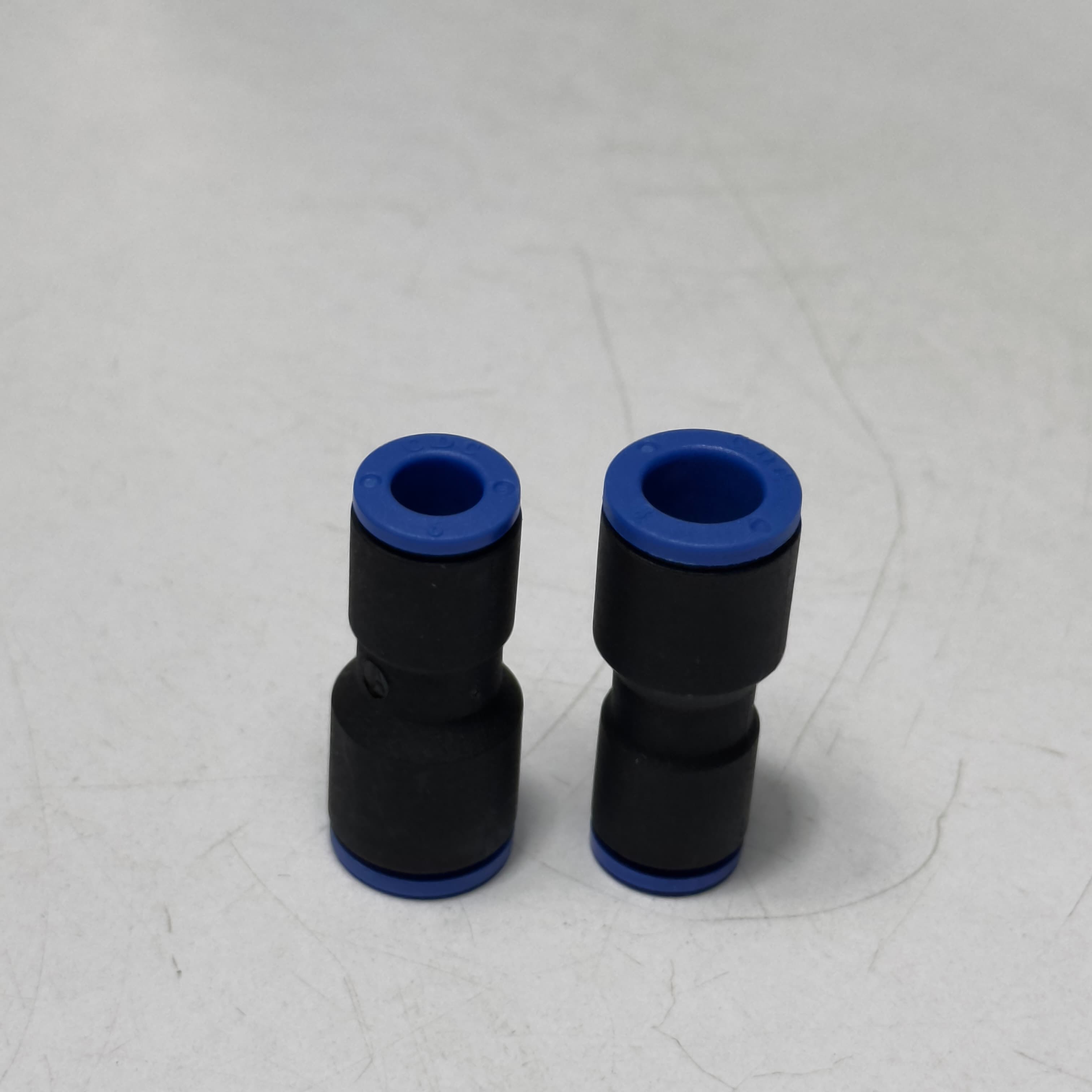

Hình ảnh: Đầu Nối Nhanh Khí Nén Giảm CDC MPG

Đầu nối nhanh khí nén giảm CDC MPG 0806 là một phụ kiện chuyển đổi ống dẫn khí (Straight Reducer Fitting), giúp thu hẹp kích thước đường ống dẫn từ lớn xuống nhỏ nhằm tối ưu hóa lưu lượng và áp suất cho từng cụm chấp hành.

Ký hiệu "MPG" đại diện cho dòng đầu nối măng xông thẳng giảm kích thước. Mã "0806" chỉ định hai đầu cắm ống tương ứng: một đầu dùng cho ống 8mm, đầu còn lại dùng cho ống 6mm. Toàn bộ thân sản phẩm được gia công từ vật liệu nhựa kỹ thuật cường lực cao PA66 với màu Đen đặc trưng, mang lại giải pháp kết nối gọn gàng, kín khí tuyệt đối mà không cần dùng bất kỳ đai ốc hay keo dán nào.

2. Thông Số Kỹ Thuật Chi Tiết của CDC MPG 0806

Hình ảnh: Thông số kỹ thuật chi tiết của CDC MPG 0806

3. Vật liệu và Cấu tạo của Đầu Nối Nhanh Khí Nén CDC MPG 0806

Hình ảnh: Cấu tạo của Đầu Nối Nhanh Khí Nén CDC MPG 0806

Dù có kích thước siêu gọn (chiều dài tổng thể chỉ 32.9mm), MPG 0806 vẫn sở hữu một kết cấu phức tạp bên trong để đảm bảo khả năng chịu áp lực:

• Thân chính: Đúc từ nhựa PA66, có khả năng chống mài mòn và chịu được va đập cơ học trong môi trường nhà xưởng.

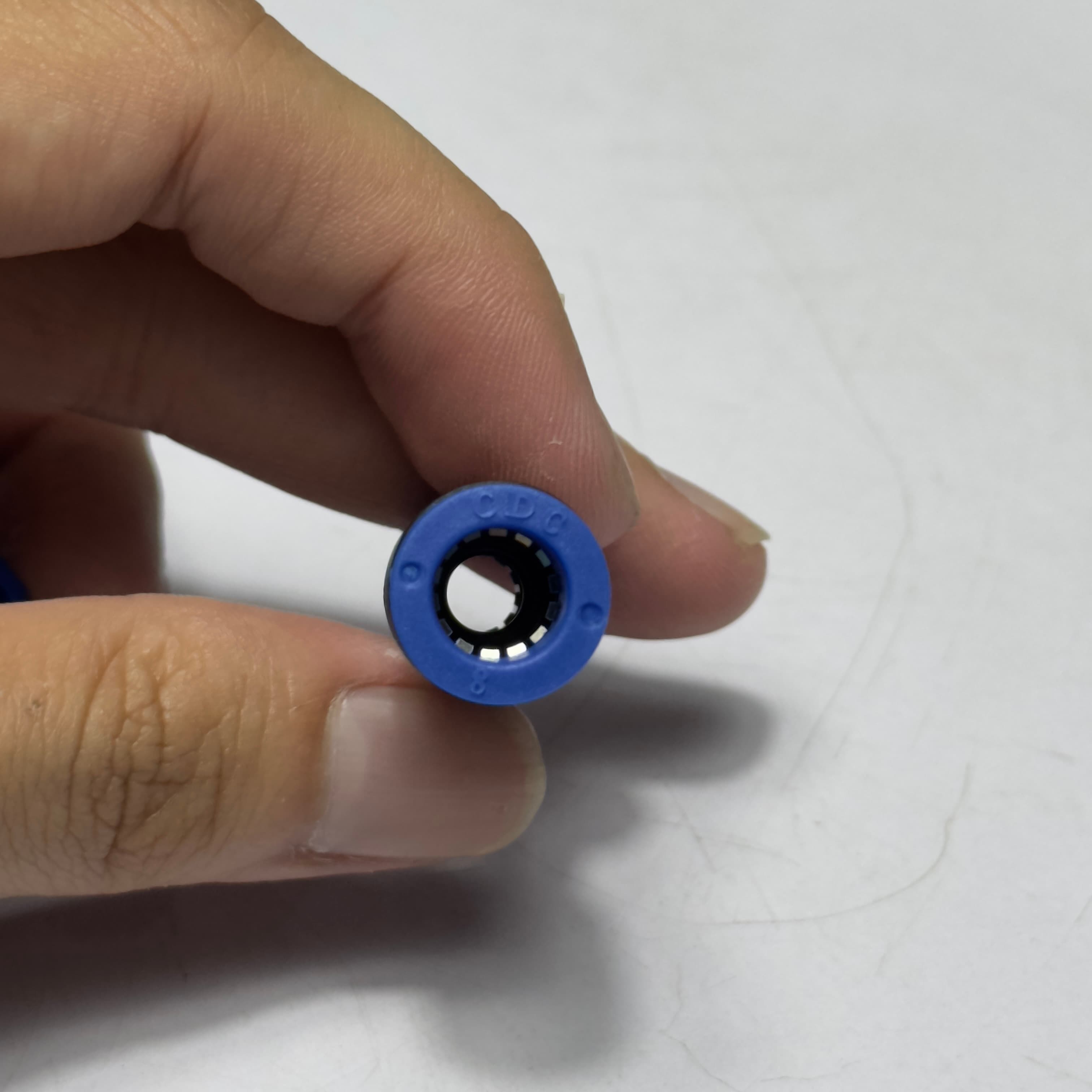

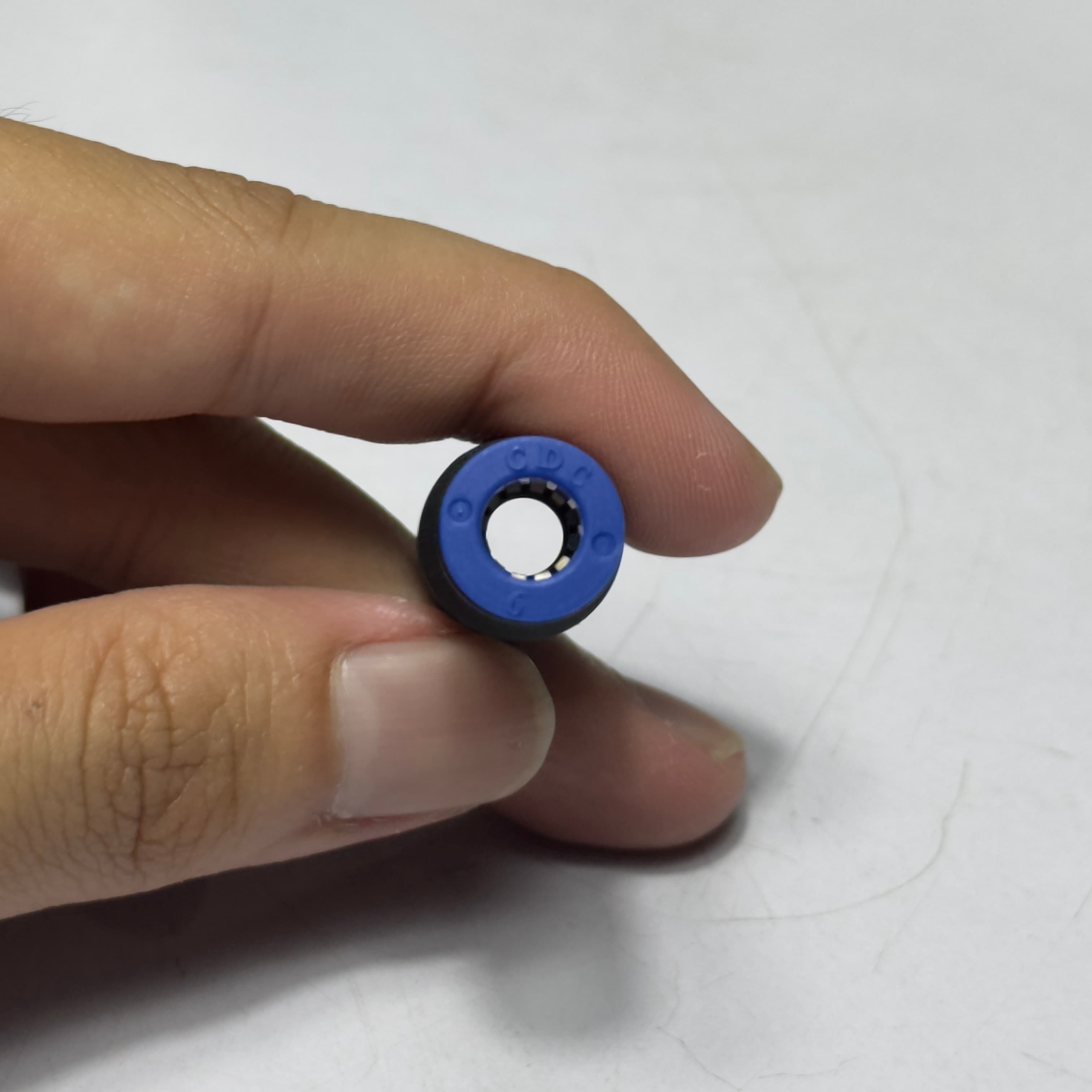

• Hệ thống ngàm khóa: Hai đầu đều được trang bị ngàm răng cưa bằng thép không gỉ. Một đầu thiết kế chuyên biệt để giữ chặt ống 8mm, đầu kia ôm sát ống 6mm, ngăn chặn hiện tượng bung tuột khi có xung áp.
• Lỗ thông khí (Orifice 5mm): Lõi trung tâm được thiết kế với đường kính 5mm, đảm bảo dòng khí lưu thông từ ống 8 (thường có ID 5mm) sang ống 6 (thường có ID 4mm) diễn ra mượt mà nhất, không tạo ra điểm nghẽn (bottleneck) gây sụt áp đột ngột.

4. Phân Tích Chuyên Sâu: Bước Giảm Ø8mm xuống Ø6mm – "Tỷ Lệ Vàng" Trong Tự Động Hóa

Trong thiết kế mạch khí nén, việc giảm kích thước ống từ 8mm xuống 6mm được xem là bước chuyển tiếp phổ biến nhất ("Tỷ lệ vàng").

Thông thường, đường ống phân phối chính từ máy nén khí hoặc từ các trạm F.R.L (Bộ lọc, điều áp, bôi trơn) chạy dọc theo khung máy sẽ sử dụng dây phi 8mm hoặc 10mm để giữ lưu lượng lớn. Tuy nhiên, các đầu nối ren vào xi lanh khí nén tiêu chuẩn (như xi lanh tròn, xi lanh kẹp) hoặc các van điện từ lại thường ưu tiên dùng ống phi 6mm để tiết kiệm không gian và phù hợp với port size (M5, 1/8").

Sự xuất hiện của CDC MPG 0806 chính là chiếc cầu nối giải quyết sự chênh lệch này. Nhờ vật liệu PA66, nó có thể chịu tải lên đến 2000Kpa (20 Bar), đảm bảo an toàn tuyệt đối ngay cả khi áp suất trong dây 8mm tăng vọt do hiện tượng dồn khí trước khi phân nhánh sang dây 6mm.

5. Ưu và Nhược Điểm của Đầu Nối CDC MPG 0806

a. Ưu điểm nổi bật:

• Siêu nhỏ gọn: Chiều dài chỉ khoảng 3.3cm, dễ dàng sắp xếp gọn gàng trong các máng cáp hoặc bó dây điện hẹp.
• Áp suất làm việc khủng: Chịu được áp suất lên tới 20 Bar, gấp đôi so với các dòng đầu nối nhựa phổ thông.
• Đa năng: Hoạt động ổn định cả trong hệ thống tạo áp suất dương và hệ thống hút chân không (-750mmHg).
• Lắp đặt chỉ với thao tác "nhấn cắm" (Push-in), không cần dụng cụ phụ trợ.

b. Điểm cần lưu ý (Nhược điểm):

• Không phù hợp với các loại ống kim loại cứng (nhôm, đồng). Phải sử dụng ống có độ đàn hồi như PU, PE, PA, Teflon.

6. Ứng Dụng Thực Tế của Đầu Nối Nhanh Nối Giảm 8-6

Hình ảnh: Ứng dụng thực tế của Đầu Nối Nhanh Nối Giảm 8-6

Sản phẩm này là "vị cứu tinh" trong nhiều tình huống thiết kế và bảo trì máy:

• Tủ điều khiển khí nén: Thu hẹp đường kính từ cụm van Manifold (đi ra ống 8) để cấp cho các cụm Pilot nhỏ (dùng ống 6).
• Đầu gắp Robot (End-effector): Giảm kích thước dây hơi ở đoạn cuối cánh tay robot để giảm trọng lượng cụm đầu gắp, tăng tính linh hoạt khi di chuyển ở tốc độ cao.
• Sửa chữa chắp vá tạm thời: Khi bị thiếu đoạn dây 8mm, kỹ thuật viên có thể dùng MPG 0806 để nối tạm một đoạn dây 6mm vào hệ thống tiếp tục duy trì sản xuất.

7. Hướng Dẫn Lắp Đặt và Tháo Ống An Toàn

• Cắm ống: Cắt vuông góc 2 đầu ống 8mm và 6mm. Cầm ống đẩy mạnh vào vòng nhả tương ứng đến khi chạm đáy (B1=16.9mm cho ống 8, B2=15mm cho ống 6). Giật nhẹ để ngàm bám chắc.
• Rút ống: Bắt buộc xả áp suất về 0. Dùng ngón cái và ngón trỏ đè chặt vòng nhả sát xuống thân măng xông để ngàm mở ra, sau đó tay kia nhẹ nhàng rút ống ra. Không giật mạnh khi chưa ấn vòng nhả để tránh làm xước vỏ ống gây xì khí cho lần cắm sau.

8. So Sánh CDC MPG 0806 với Các Loại Cút Nối Khác

Thay vì sử dụng một cút nối chữ Y hoặc T giảm (có thể gây cồng kềnh nếu chỉ cần nối thẳng 1 line), MPG 0806 là lựa chọn tối giản nhất. So với việc sử dụng đầu nối ren chuyển đổi (Dùng cút nối ren 8mm vặn vào đầu chuyển lơi đồng, rồi vặn tiếp cút nối ren 6mm), MPG 0806 nhẹ hơn 80%, giảm thiểu rủi ro xì khí ở các bước ren, và tốc độ thi công nhanh hơn gấp 10 lần.

9. Cách Phân Biệt Đầu Nối Nhanh CDC Thật - Giả – Lời Khuyên Từ Chuyên Gia Mecsu

a. Dấu hiệu của đầu nối CDC MPG 0806 chính hãng

• Bề mặt nhựa PA66 màu đen nhám mờ, rất cứng cáp, không có chi tiết nhựa thừa hay bavia ở viền.
• Trên vòng nhả có khắc rõ các con số "8" và "6" tương ứng cho từng đầu.
• Ngàm thép bên trong sáng bóng, các răng cưa đều tăm tắp. Cắm ống vào có cảm giác "click" rõ rệt.

b. Dấu hiệu của đầu nối CDC hàng giả/nhái

• Nhựa mỏng, bóp mạnh có thể cảm nhận độ biến dạng.
• Vòng nhả lỏng lẻo, ấn xuống hay bị kẹt. Khi áp suất hệ thống lên khoảng 8 Bar thường nghe tiếng xì hơi lèo xèo tại chân cắm ống.

10. Giá Bán & Gợi Ý Mua Đầu Nối Giảm CDC MPG 0806 Chính Hãng

Linh kiện Đầu Nối Nhanh Khí Nén Giảm Ø8x6mm CDC MPG 0806 chất lượng Hàn Quốc hiện đang được cung cấp tại Mecsu với mức giá vô cùng hợp lý:

18,202 đ / Cái

(Giá chưa VAT: 16,854 đ/Cái)

Với mức giá chưa tới 20.000đ, bạn đã sở hữu một phụ kiện kết nối chịu áp 20 Bar, giúp quy trình đấu nối ống dẫn khí trở nên cực kỳ chuyên nghiệp và an toàn.

11. FAQ về Đầu Nối Nhanh Khí Nén Giảm 8-6

Q: Tại sao tôi cắm ống 8mm vào đầu 8 mà vẫn thấy lỏng và xì khí?
A: Khả năng cao là đoạn đầu ống PU/PE của bạn đã bị xước sâu, bị móp méo do dùng kéo cắt sai cách, hoặc bạn chưa cắm kịch kim (ống 8mm cần cắm sâu khoảng 16.9mm). Bạn hãy dùng kìm cắt ống cắt bỏ 1cm đoạn đầu ống đó đi và cắm lại thật mạnh.

Q: Măng xông này dùng cho khí nitơ (N2) được không?
A: Được. Khí Nitơ là khí trơ, hệ thống ngàm thép và ron cao su bên trong đầu nối CDC hoàn toàn tương thích và an toàn với khí N2 ở áp suất và nhiệt độ trong ngưỡng cho phép (-20 ~ 80℃).

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén

Cần chuẩn hóa lại toàn bộ đường kính ống dẫn khí trong nhà máy để đảm bảo lưu lượng? Hãy để Mecsu tính toán và tư vấn cho bạn các mã đầu nối nối giảm phù hợp nhất.

Mecsu - Kênh thương mại điện tử chuyên biệt vật tư phụ tùng công nghiệp

• Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Hotline: 1800 8137
• Email: sales@mecsu.vn
• Website: mecsu.vn

Xem thêm: Khám phá nhiều loại van khí nén công nghiệp khác tại đây

13. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Trong một dự án lắp ráp máy dán nhãn tự động tại KCN Tân Tạo, khách hàng đã vấp phải một vấn đề: Cụm van chia khí chính sử dụng toàn bộ đầu ra là ống 8mm, nhưng hệ thống xi lanh khí kẹp nhãn (đặt trên các cơ cấu di chuyển liên tục) lại có kích thước chân ren quá nhỏ, chỉ lắp vừa cút nối cho ống 6mm.

Giải pháp đưa ra ban đầu là thay toàn bộ cụm van chính, điều này cực kỳ tốn kém và mất thời gian nhập hàng. Đội ngũ Mecsu đã đề xuất một phương án nhanh chóng và triệt để: Sử dụng dây hơi 8mm chạy từ van chính đến sát cụm chuyển động, sau đó dùng Đầu nối giảm CDC MPG 0806 để hạ xuống dây 6mm đi vào xi lanh. Giải pháp này không chỉ tiết kiệm hàng chục triệu đồng tiền vật tư mà còn giúp cánh tay cơ cấu nhẹ nhàng hơn nhờ dùng dây 6mm ở phần ngọn.

b. Trích Dẫn Chuyên Gia

"Giảm từ phi 8 xuống phi 6 là bài toán kinh điển trong tự động hóa. Một chiếc măng xông nhựa bình thường có thể bị bục vỡ khi lượng khí dồn từ đường kính lớn sang đường kính nhỏ tạo ra xung áp dội ngược. Nhưng với CDC MPG 0806, vật liệu PA66 chịu 20 Bar đã hoàn toàn triệt tiêu rủi ro đó. Đây là linh kiện nhỏ nhưng mang lại sự an tâm vô cùng lớn."
— Kỹ sư thiết kế hệ thống khí nén Mecsu (TP. Hồ Chí Minh).

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Tại Mecsu, mỗi phụ kiện dù là nhỏ nhất đều đóng vai trò quan trọng trong việc vận hành trơn tru của máy móc. Chúng tôi luôn sẵn sàng mang đến cho bạn những giải pháp tối ưu nhất.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt đôi chút so với thực tế tùy theo lô sản xuất của hãng CDC. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất.
