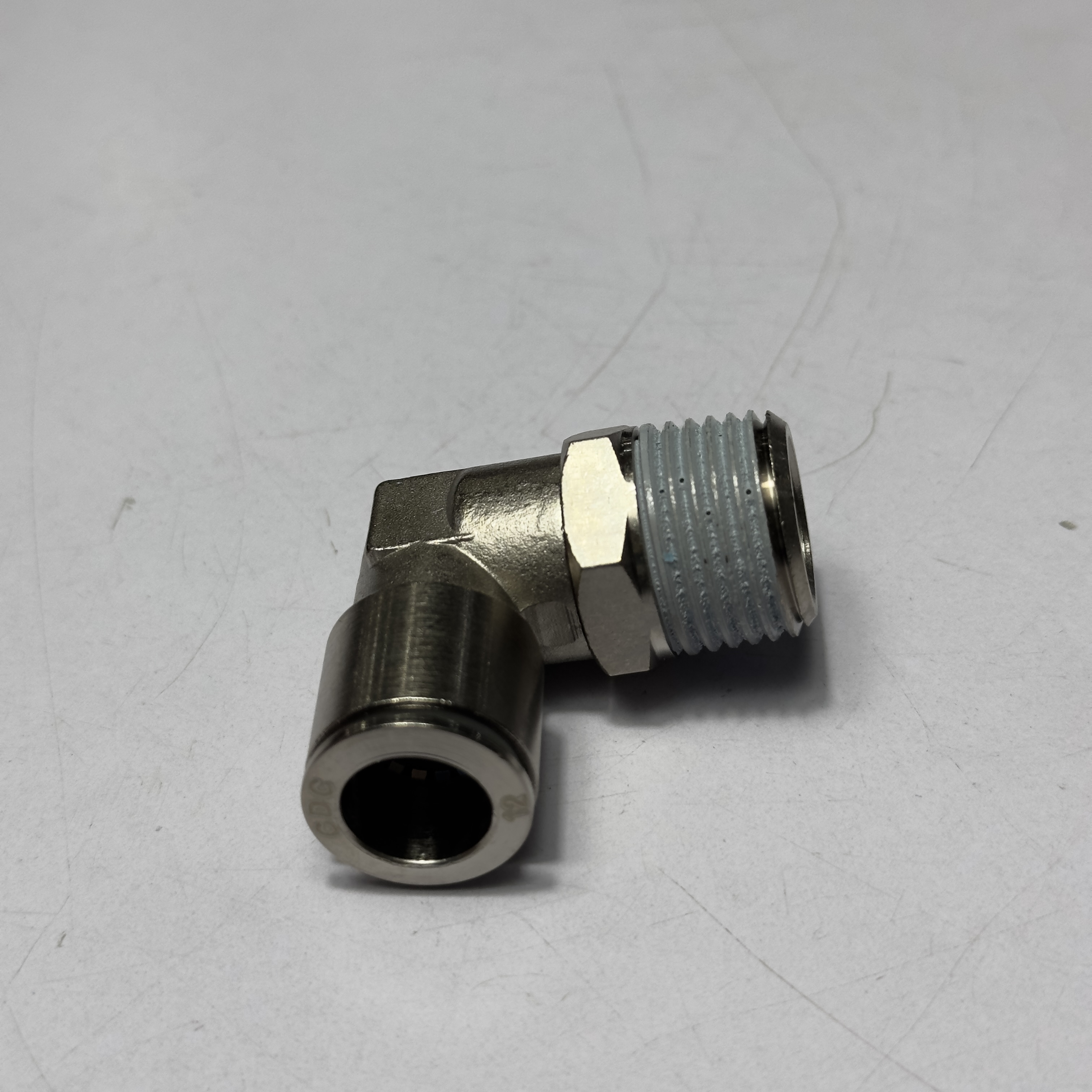

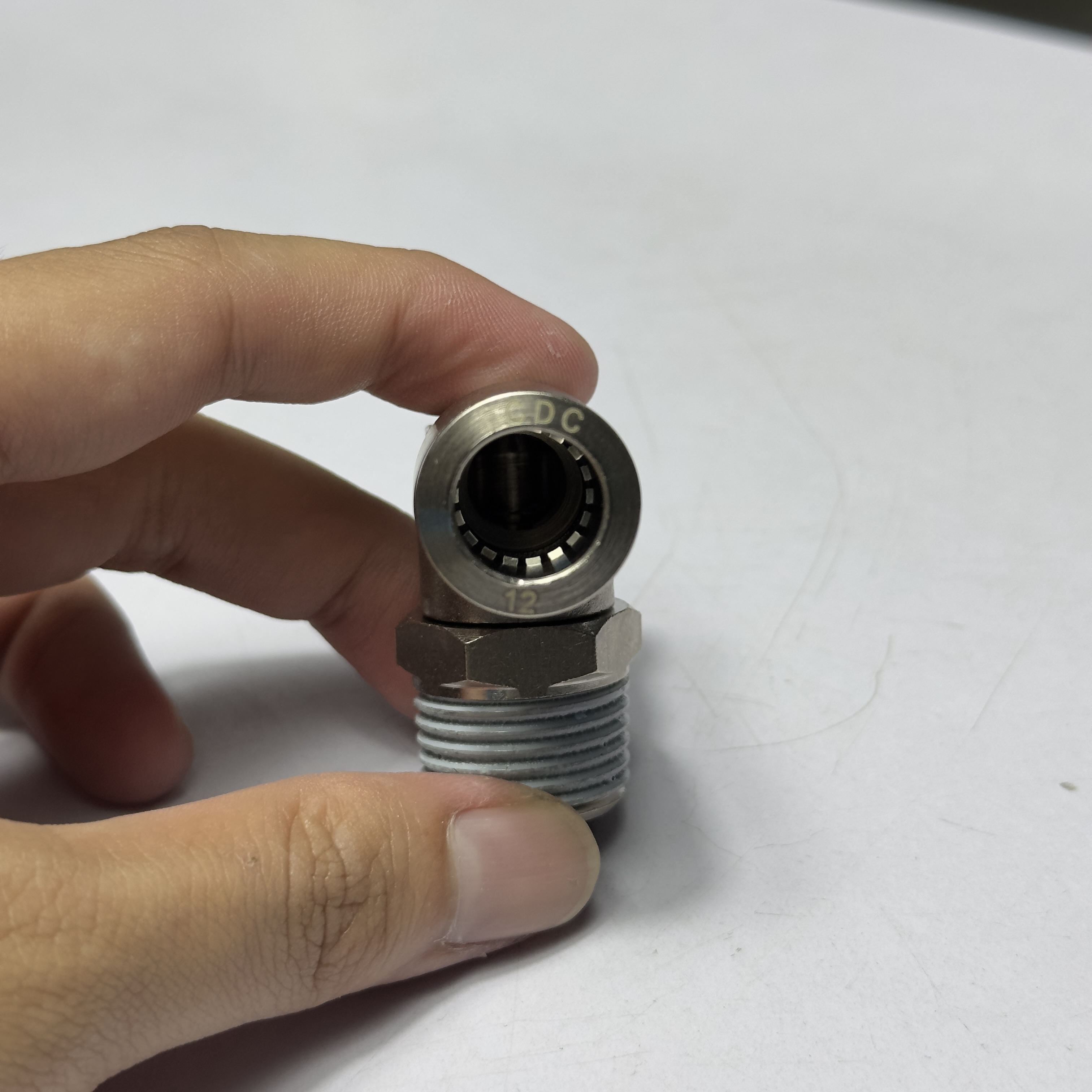

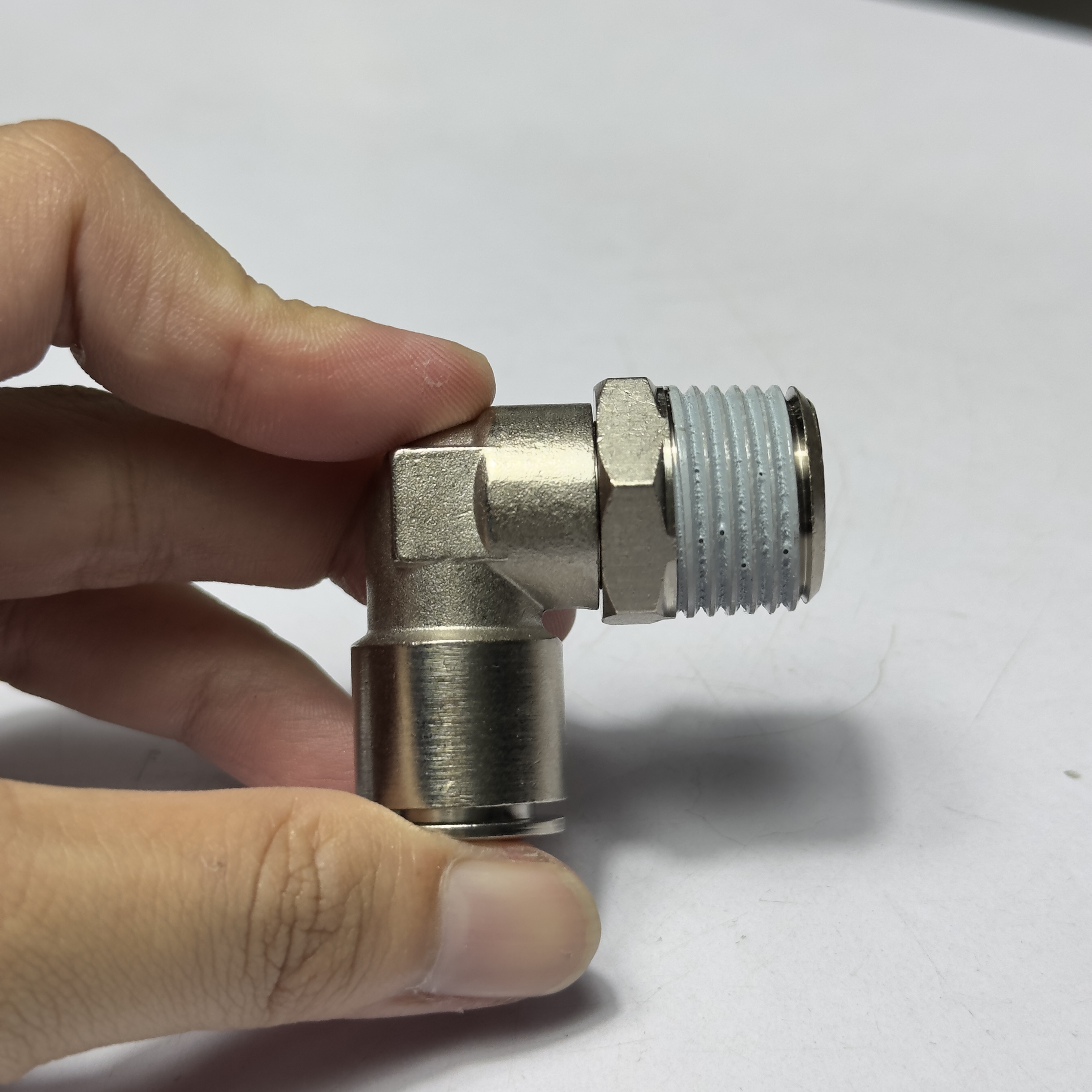

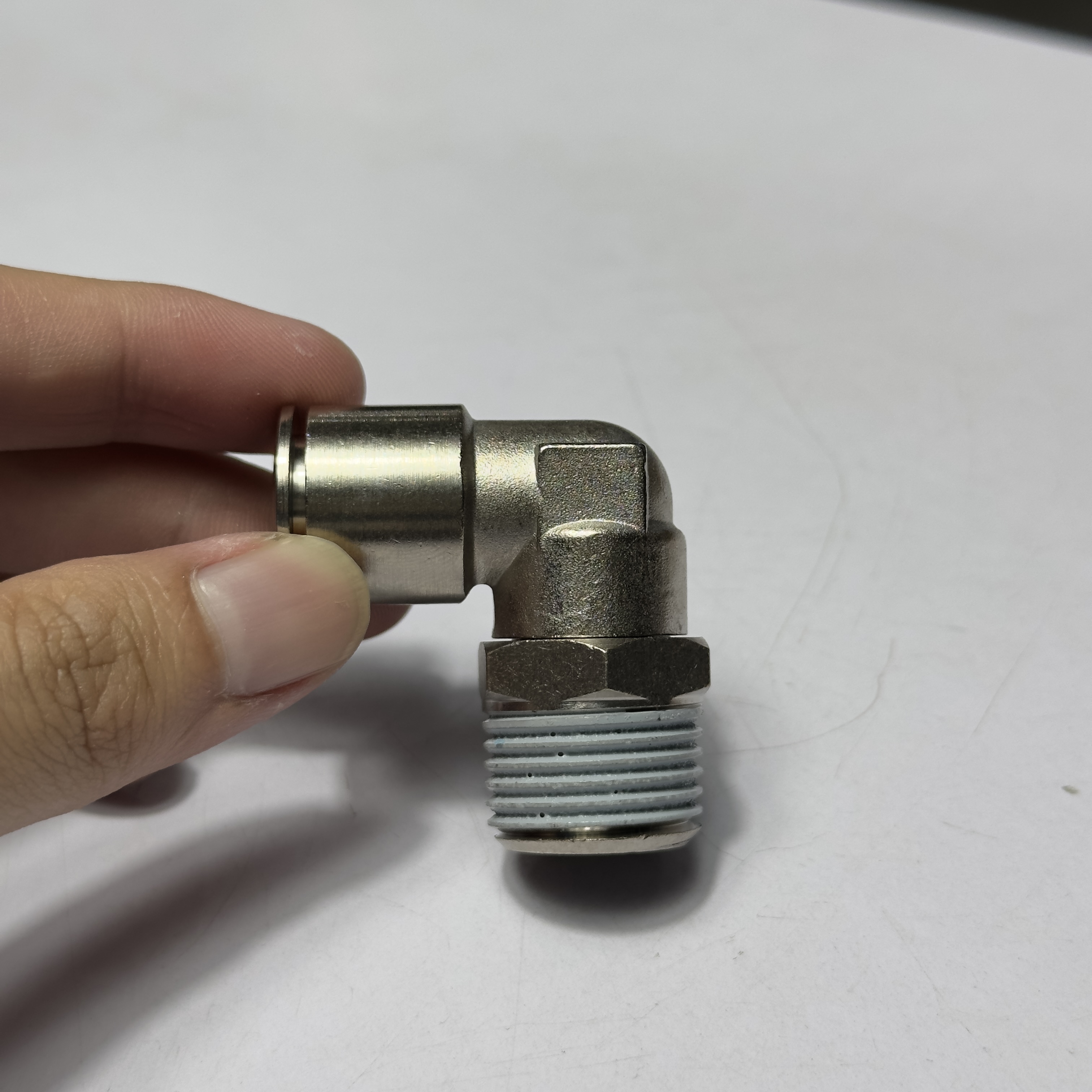

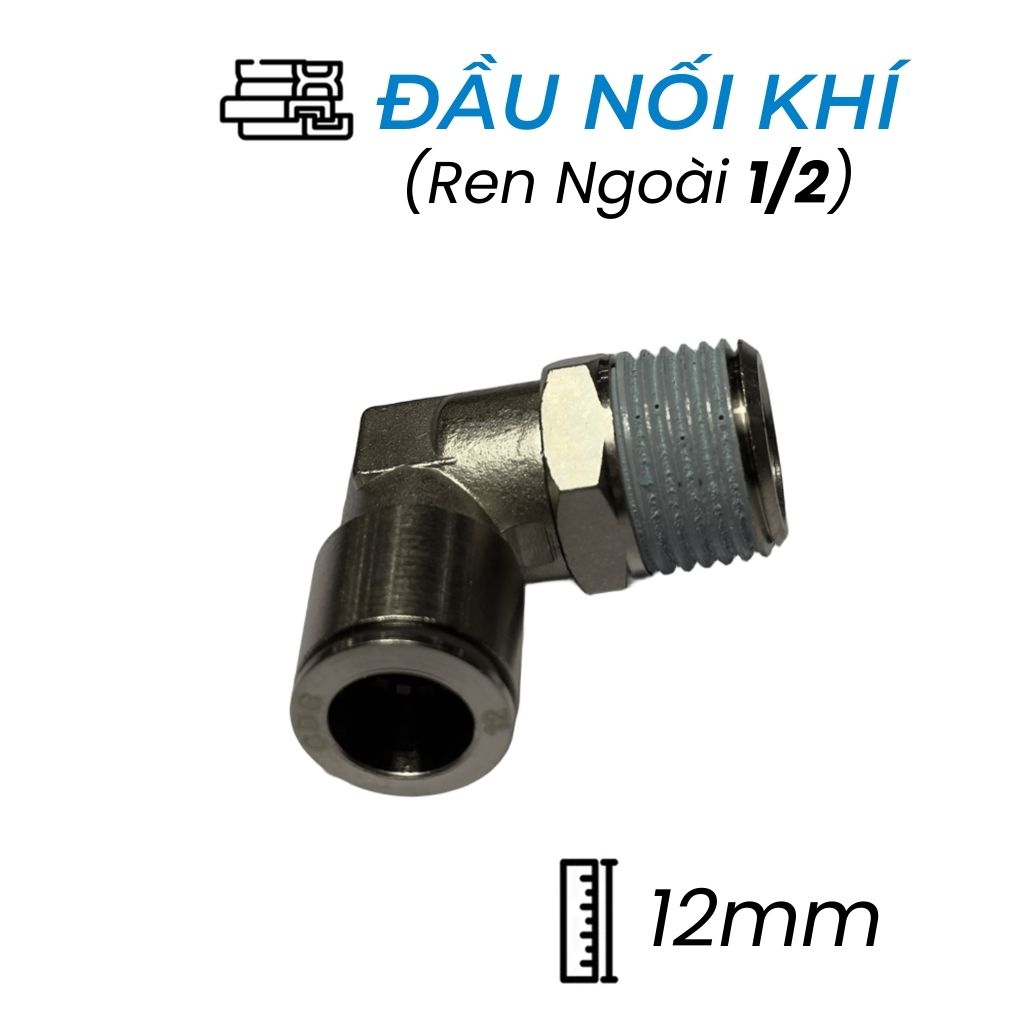

Đầu Nối Nhanh Khí Nén Đồng Cong Ø12mm - Ren Ngoài 1/2" CDC BPL 12R04
Mã đặt hàng: 0080005MPN: BPL12-R04
Xuất trong ngày
132.880đ/Cái
Đã bao gồm VAT
Tổng tiền: 132.880đ
Có sẵn 75 Cái
Đặt trước 15h hôm nay để xuất kho trong ngày
Chia sẻ:
Chia sẻ:
Thông tin sản phẩm
| Hình Dáng | Cong 90° |
|---|---|
| Nhiệt Độ Giới Hạn | -20 ~ 80℃ |
| Kích thước (H) | 22 mm |
| Kích Thước (CH) | 31.5 mm |
| Kích Thước (A) | 14 mm |
| Chiều Dài (L) | 31 mm |
| Áp Suất Âm | -750mmHg |
| ØP | 19 mm |
| Xử Lý Bề Mặt | Mạ Niken |
| Vật Liệu | Đồng |
| Dùng Cho Ống | 12 mm |
| Áp Suất Làm Việc | 0~1600 Kpa |
| Size Ren Ngoài | R 1/2" |
| Brand | CDC |
Mô tả sản phẩm
Đầu Nối Nhanh Khí Nén Đồng Cong Phi 12 mm-1/2 inch CDC BPL 12R04: Giải Pháp Góc Lớn, Chịu Áp Vượt Trội
Khi hệ thống khí nén của bạn cần một kết nối góc 90 độ cho ống phi 12mm vào cổng ren lớn 1/2 inch (ren 22), đồng thời đòi hỏi độ bền cơ học và khả năng chịu áp suất vượt trội, Đầu Nối Nhanh Khí Nén Đồng Cong CDC BPL 12R04 là giải pháp lý tưởng. Sản phẩm này kết hợp thân đồng thau nguyên khối siêu bền, cơ chế kết nối "một chạm" tiện lợi và thiết kế chắc chắn, mang lại hiệu quả tối ưu cho các ứng dụng công nghiệp nặng.
Đầu nối nhanh khí nén cong model BPL 12R04 của CDC là linh kiện cao cấp thuộc dòng "BRASS PUSH-IN FITTINGS", được thiết kế để tạo mối nối vuông góc giữa ống khí nén có đường kính ngoài 12mm và cổng ren trong kích thước 1/2 inch. Với thiết kế "một chạm" và cấu trúc đồng thau vững chắc, sản phẩm này phù hợp cho các hệ thống cần độ bền cao và kết nối lớn.
2. Ưu nhược điểm của đầu nối khí nén đồng cong phi 12 ren ngoài 1/2 (BPL 12R04)
Ưu điểm:
- Thiết kế khuỷu 90 độ mạnh mẽ: Hỗ trợ định hướng dòng khí hiệu quả, giảm căng thẳng cho ống trong các hệ thống lớn.
- Độ bền vượt trội: Chất liệu đồng thau nguyên khối chống ăn mòn, chịu áp suất lên đến 230 PSI và va đập tốt.
- Dễ sử dụng: Cơ chế one-touch cho phép lắp đặt nhanh chóng mà không cần dụng cụ phức tạp.
- Độ kín khí tuyệt đối: Vòng đệm NBR đảm bảo ngăn rò rỉ hiệu quả trong điều kiện áp suất cao.
Nhược điểm:
- Giới hạn ứng dụng: Chỉ sử dụng cho khí nén (AIR), không phù hợp với nước hoặc các loại khí/chất lỏng khác.
- Nhiệt độ giới hạn: Không phù hợp cho môi trường nhiệt độ trên 80°C.
3. Thông số kỹ thuật chi tiết của CDC BPL 12R04

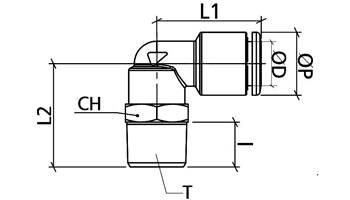

| Thông số | Ký hiệu trên bản vẽ | Giá trị (BPL 12-R04) |
| Model | - | BPL 12-R04 |
| Đường kính ống tương thích | øD | 12 mm |
| Kích thước ren ngoài | T | R 1/2 inch |
| Đường kính ngoài nút nhấn tháo | øP | 19 mm |
| Khoảng cách từ tâm ren đến mặt ống | L1 | 31 mm |
| Chiều dài tổng thể (phần ren) | L2 | 31.5 mm |
| Chiều dài ren | I | 14 mm |
| Kích thước lục giác siết ren | CH | 22 mm |
| Trọng lượng (WEIGHT) | - | 70 g |
| Dải áp suất làm việc | - | 0 ~ 230 PSI (0 ~ 16 Kgf/cm²) |
| Dải nhiệt độ làm việc | - | -20°C ~ 80°C |
4. Cấu tạo chi tiết của Đầu Nối CDC BPL 12R04
- BODY & CASE (Thân và Vỏ): BRASS (Đồng thau nguyên khối)
- SLEEVE (Nút nhấn tháo): BRASS (Đồng thau)
- O-RING (Gioăng xoay & Phớt làm kín): NBR
- LOCK CLAW & LOCK RING (Móng kẹp ống & Vòng khóa): SUS (Thép không gỉ)
- COLLAR (Vòng cổ): PA66
- BACK RING (Vòng đệm sau phớt): POM
5. Hướng dẫn lắp đặt - sử dụng đầu nối nhanh khí nén đồng cong
Lắp đặt:
- Chuẩn bị ống khí: Cắt ống PU hoặc nylon phi 12mm sao cho đầu ống phẳng, không bị méo mó.
- Kết nối ống: Đẩy ống vào cổng kết nối phi 12mm của BPL 12R04 cho đến khi nghe "click" – dấu hiệu ống đã được khóa chặt.
- Lắp ren ngoài: Vặn ren ngoài R1/2 inch vào thiết bị. Dùng cờ lê 22mm siết chặt.
- Kiểm tra: Bật hệ thống khí nén và kiểm tra rò rỉ bằng xà phòng hoặc máy dò khí.
Sử dụng:
- Đảm bảo áp suất không vượt quá 230 PSI và nhiệt độ trong khoảng -20~80°C.
- Sử dụng trong các hệ thống lớn để tối ưu hóa hiệu quả kết nối góc.
6. Ứng dụng thực tế của Đầu Nối CDC BPL 12R04
BPL 12R04 phù hợp cho các ứng dụng công nghiệp đòi hỏi kết nối góc lớn và bền bỉ:
- Kết nối van điện từ, xy lanh khí nén trong các dây chuyền sản xuất nặng.
- Hệ thống khí nén trong các máy công cụ lớn.
- Các vị trí lắp đặt yêu cầu độ bền cao và lưu lượng khí lớn.
7. So sánh với các loại đầu nối khí nén khác
| Tiêu chí | Đầu nối nhanh CDC BPL 12R04 | Đầu nối nhựa cong (MPL) | Khớp nối nhanh khí nén inox |
|---|---|---|---|
| Chất liệu | Đồng thau (Brass) | Nhựa (Plastic) + Đồng | Thép không gỉ (Stainless Steel) |
| Áp suất làm việc | 0~230PSI | 0~150PSI | 0~300PSI |
| Độ bền va đập | Cao | Trung bình | Rất cao |
| Giá thành | Trung bình | Rẻ | Cao |
8. FAQ - Câu hỏi thường gặp về CDC BPL 12R04
- "Đầu nối đồng cong BPL khác gì đầu nối nhựa cong MPL?"
- BPL làm từ đồng thau, chịu áp suất cao hơn (230 PSI so với 150 PSI) và bền hơn trong môi trường khắc nghiệt.
- "Ren 1/2 inch này có phù hợp với cổng ren 22 không?"
- Dạ đúng ạ. Ren R 1/2 inch có đường kính ngoài khoảng 20.9mm, phù hợp với cổng ren 1/2 inch.
- "Sản phẩm có bị gỉ sét không?"
- Đồng thau và lớp mạ niken giúp chống ăn mòn hiệu quả trong điều kiện thông thường.
- "Mua đầu nối CDC BPL chính hãng ở đâu?"
- Hãy mua tại Mecsu.vn – nhà phân phối uy tín, đảm bảo sản phẩm chính hãng và hỗ trợ kỹ thuật.
9. Kết luận
Đầu Nối Nhanh Khí Nén Đồng Cong CDC BPL 12R04 (Ống 12mm, Ren 1/2") là giải pháp kết nối góc lớn, bền bỉ và hiệu quả. Với chất liệu đồng thau chắc chắn và thiết kế tối ưu, sản phẩm này lý tưởng cho các hệ thống khí nén công nghiệp nặng.
Cần kết nối góc cho ống 12mm ren 1/2" với độ bền vượt trội? CDC BPL 12R04 là lựa chọn hoàn hảo!
10. Mua đầu nối nhanh khí nén giá rẻ chính hãng ở đâu?
Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn
Đặt hàng tại Mecsu.vn để đảm bảo đầu nối CDC BPL 12R04 chính hãng với chất lượng cao.
- Sản phẩm chính hãng: Cam kết từ nhà sản xuất CDC Pneumatics.
- Mua sắm tiện lợi: Đặt hàng tại https://mecsu.vn.
Link sản phẩm tại Mecsu.vn: https://mecsu.vn/ca/80005
