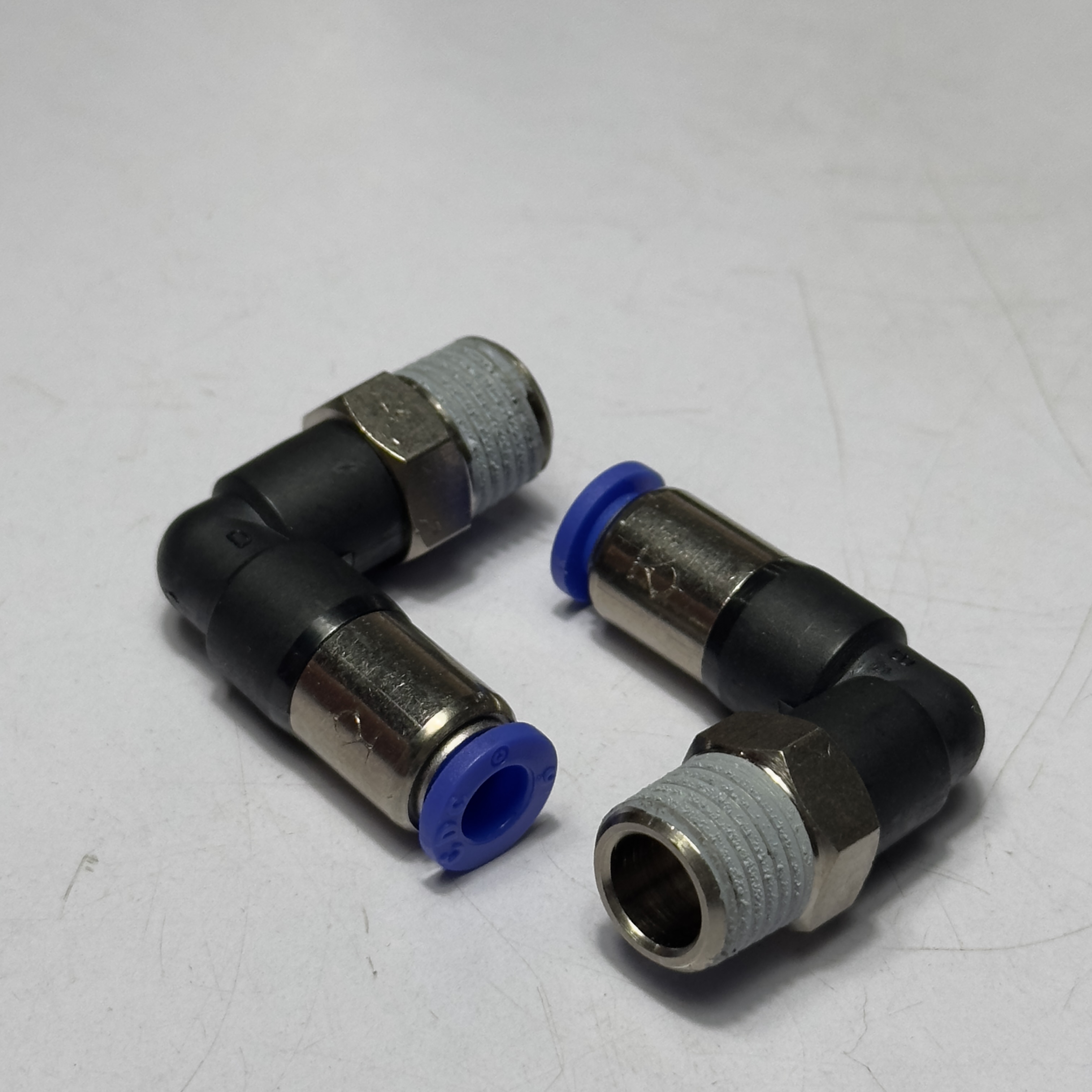

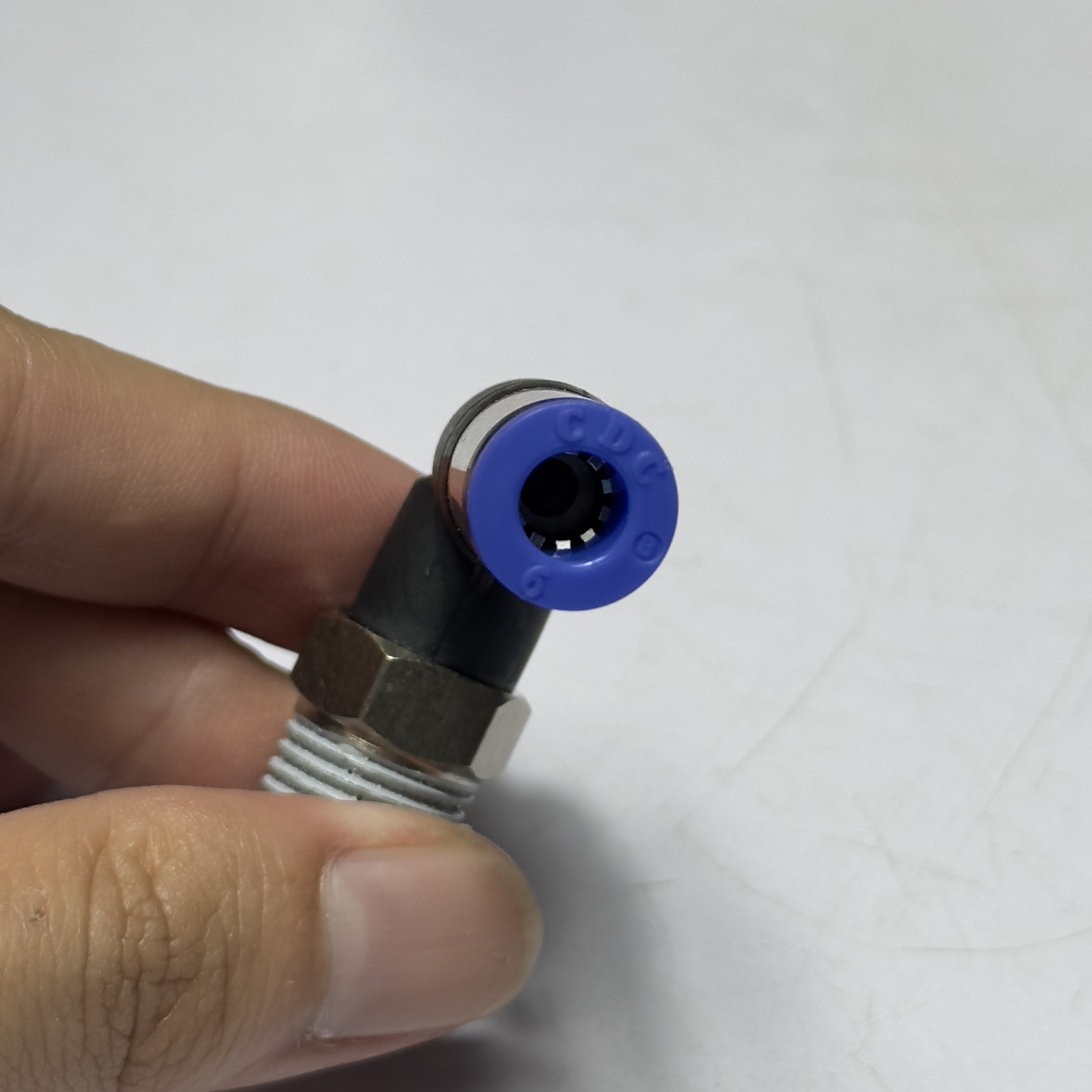

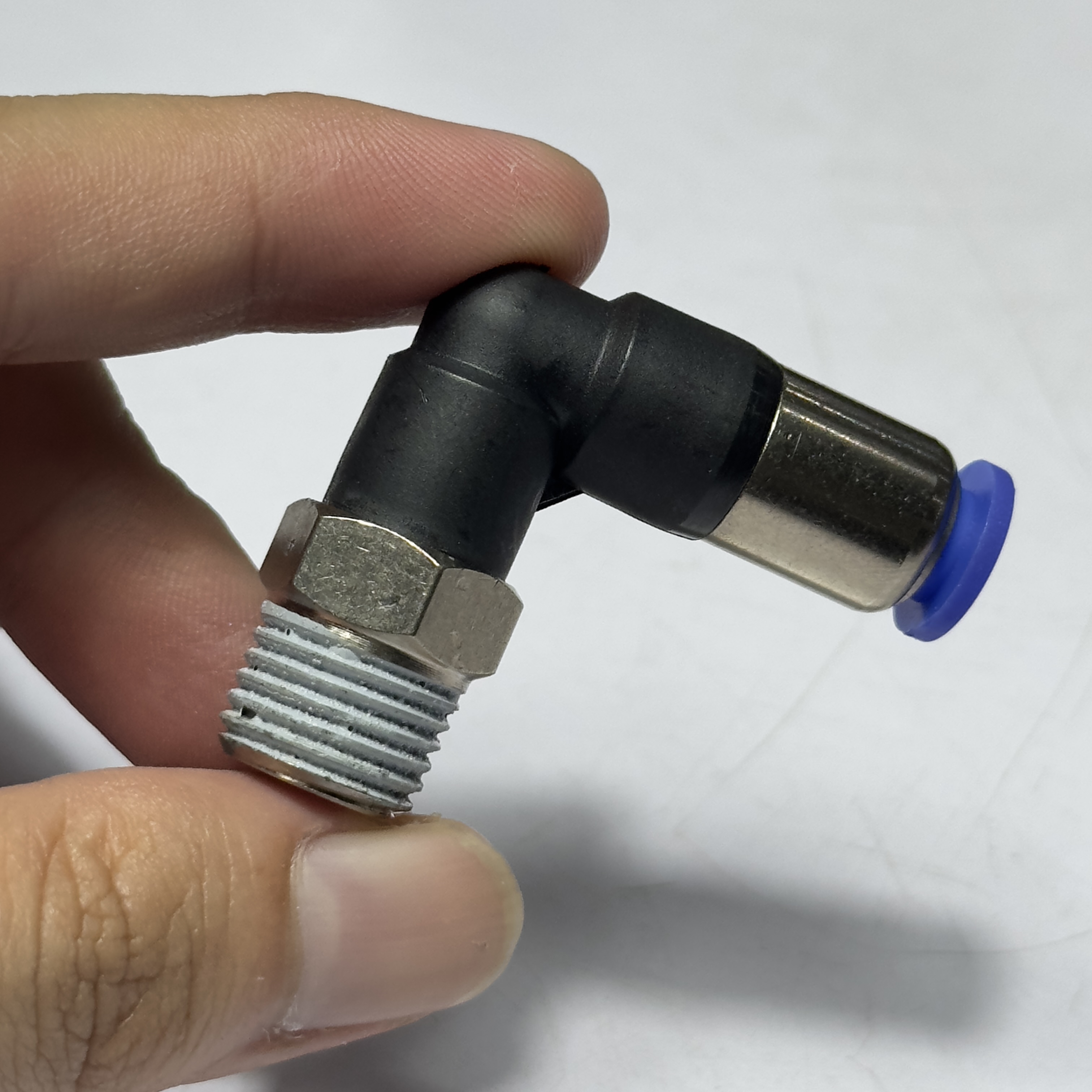

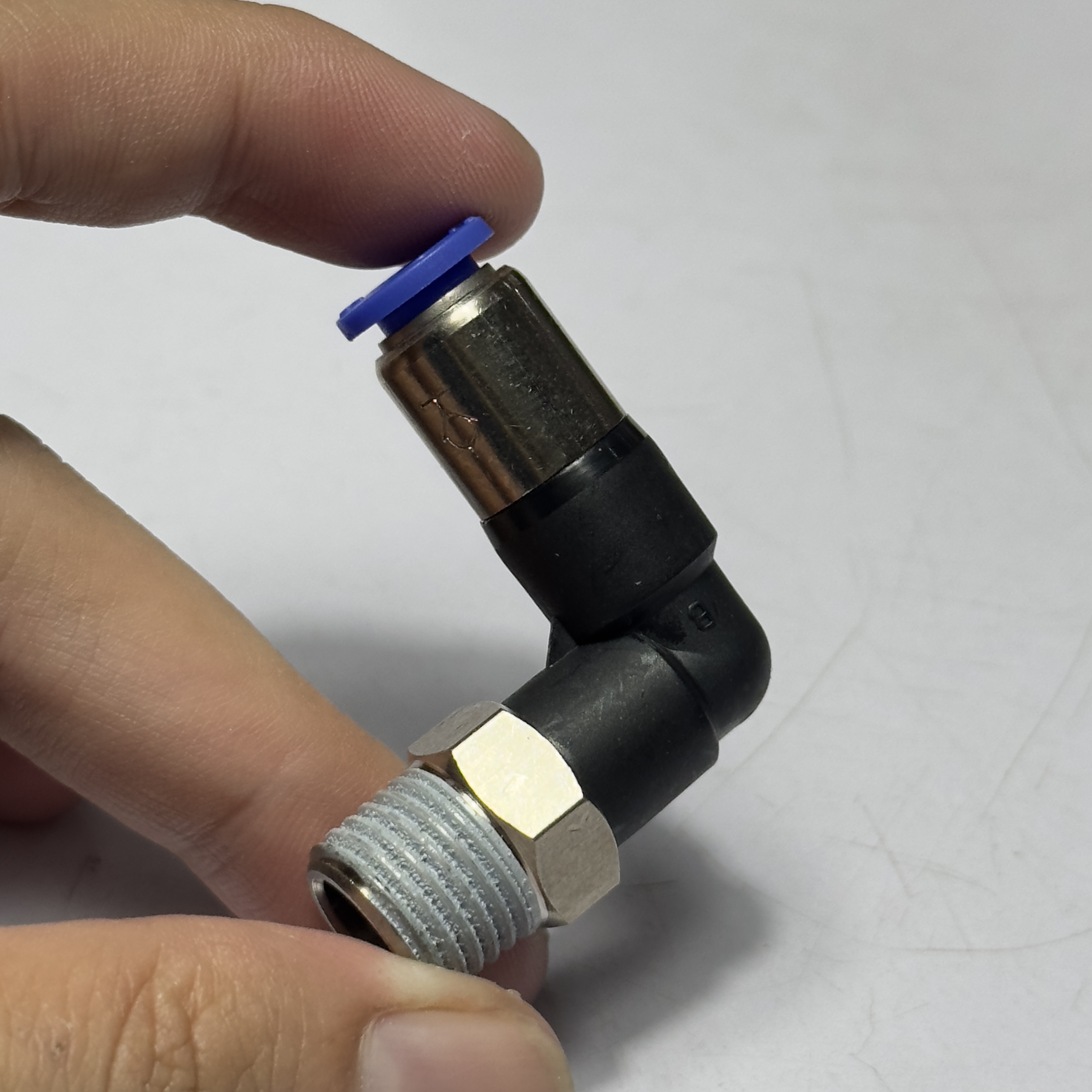

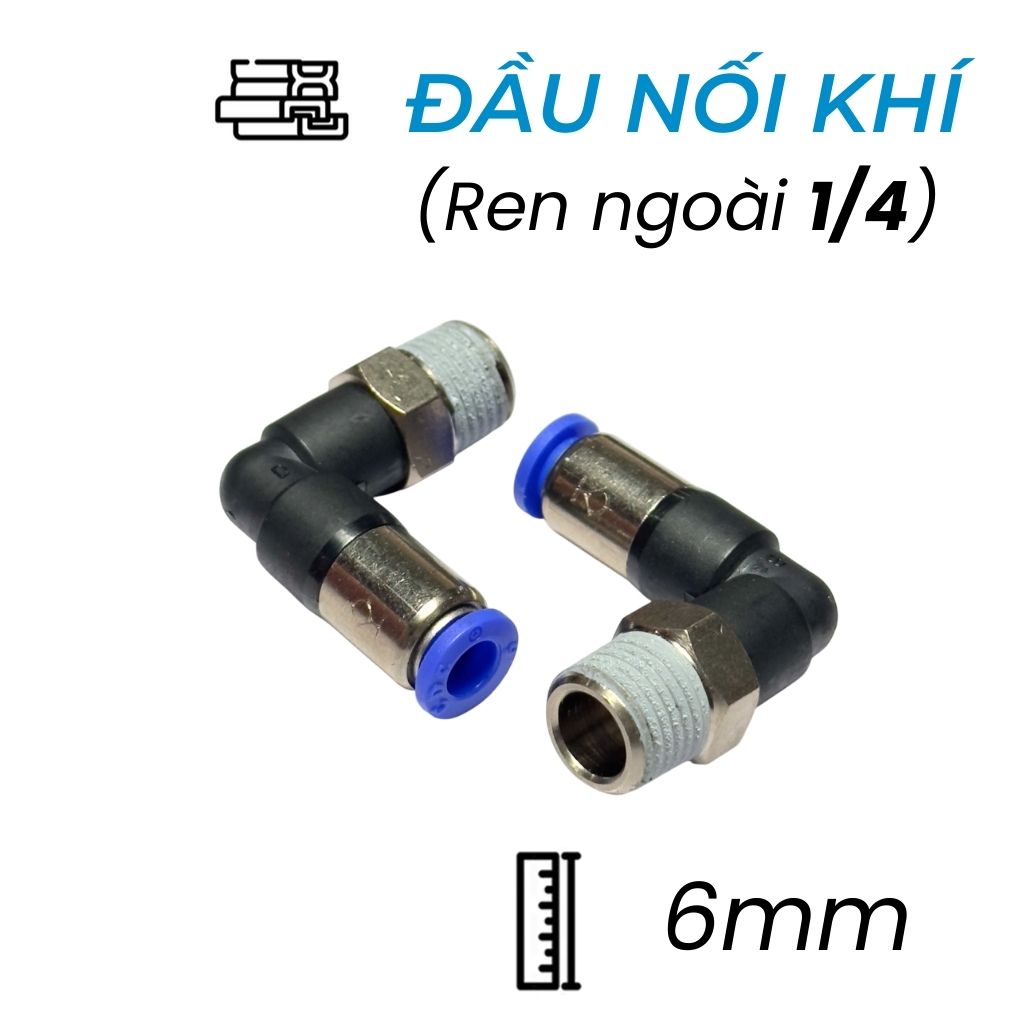

Đầu Nối Nhanh Khí Nén Cong Tự Ngắt Ø6mm - Ren Ngoài 1/4" CDC SPL 0602 (Màu Đen)
Mã đặt hàng: 0786195MPN: SPL-0602
Xuất trong ngày
80.352đ/Cái
Đã bao gồm VAT
Tổng tiền: 80.352đ
Có sẵn 150 Cái
Đặt trước 15h hôm nay để xuất kho trong ngày
Chia sẻ:
&method=link){kind=small}
Chia sẻ:
Thông tin sản phẩm
| Hình Dáng | Cong 90° |
|---|---|
| Nhiệt Độ Giới Hạn | 0 ~ 60℃ |
| Kích Thước (E) | 32.8 mm |
| Kích Thước (B) | 16.4 mm |
| Kích Thước (A) | 10 mm |
| H(Hex) | 14 mm |
| Chiều Dài (L) | 29.5 mm |
| Áp Suất Làm Việc | 0~990 Kpa |
| Áp Suất Âm | -750mmHg |
| ØP | 12 mm |
| Dùng Cho Ống | 6 mm |
| Size Ren Ngoài | R 1/4" |
| Brand | CDC |
Mô tả sản phẩm
Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 6 mm Ren Ngoài R1/4" CDC SPL 0602: Giải Pháp Tối Ưu Cho Hệ Thống Khí Nén
Trong bối cảnh công nghiệp tự động hóa ngày càng phát triển, nhu cầu về các giải pháp khí nén an toàn, hiệu quả và linh hoạt là không thể thiếu. Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 6 mm Ren Ngoài R1/4" CDC SPL 0602 (SPL-0602) là một sản phẩm tiêu biểu thuộc dòng Stop Fittings (Fitting Tự Ngắt) của CDC Pneumatics (Hàn Quốc), được thiết kế để đáp ứng những yêu cầu khắt khe này. Sản phẩm này chuyên dùng cho ống khí nén có đường kính ngoài 6mm và kết nối với ren ngoài R1/4". Điểm đặc biệt của SPL-0602 là khả năng tự động ngắt hoàn toàn dòng khí ngay lập tức khi ống được tháo ra và tự động khôi phục dòng khí khi ống được nối lại. Cơ chế thông minh này không chỉ giúp ngăn chặn sự thất thoát khí không cần thiết mà còn tăng cường đáng kể an toàn cho người vận hành và thiết bị. Với cơ chế hai chiều (Dual-passage mechanism) cho phép nguồn áp suất đến từ cả hai phía, SPL-0602 mang lại sự linh hoạt tối đa, rất phù hợp cho các ứng dụng thí nghiệm, kiểm tra, trình diễn hoặc bất kỳ tình huống nào yêu cầu thay đổi kết nối ống thường xuyên và nhanh chóng.
1. Giới thiệu tổng quan về Đầu Nối Nhanh Khí Nén Tự Ngắt CDC SPL 0602 (SPL-0602)
Đầu nối nhanh khí nén CDC model SPL 0602 (SPL-0602) là loại fitting tự ngắt khí, được thiết kế chuyên biệt cho ống khí nén có đường kính ngoài 6mm và kết nối với ren ngoài R1/4". Là một sản phẩm thuộc dòng Stop Fittings của CDC Pneumatics, thương hiệu uy tín từ Hàn Quốc, SPL 0602 mang trong mình những công nghệ tiên tiến nhất để đảm bảo hiệu suất và an toàn. Tính năng nổi bật của nó là khả năng tự động đóng van và ngắt hoàn toàn dòng khí ngay lập tức khi ống được tháo ra, và tự động mở van khi ống được kết nối trở lại. Cơ chế tự động này giúp loại bỏ rò rỉ khí và đảm bảo môi trường làm việc an toàn, đồng thời tiết kiệm năng lượng. Với cơ chế hai chiều (Dual-passage mechanism), van cho phép dòng khí đi qua từ cả hai phía của kết nối, tăng tính linh hoạt đáng kể cho việc thiết kế và sử dụng hệ thống. SPL 0602 được chế tạo để chịu áp suất làm việc từ 0 đến 10 kgf/cm² (1000 KPa) và có thể hoạt động hiệu quả trong môi trường chân không lên đến -750mmHg, với dải nhiệt độ từ 0 ~ 60°C. Đây là giải pháp lý tưởng cho các ứng dụng đòi hỏi sự linh hoạt, an toàn và kiểm soát khí nén tối ưu, như trong phòng thí nghiệm, hệ thống tự động hóa linh hoạt, hoặc các thiết bị cần tháo lắp nhanh.
2. Thông số kỹ thuật chi tiết của CDC SPL 0602 (SPL-0602)
| Thông số | Giá trị (SPL-0602) |
| Mã sản phẩm | SPL-0602 |
| Model (trong bảng kích thước) | SPL06-02 |
| Đường kính ống ngoài (∅D) | 6 mm |
| Đường kính ren (T) | R 1/4 |
| Chiều dài tổng thể (L) | 29.5 mm |
| Chiều dài tổng thể sau khi lắp ống (E) | 32.8 mm |
| Chiều dài phần ren (A) | 10 mm |
| Chiều dài phần lắp ống (B) | 16.4 mm |
| Đường kính phần Push-in (∅P) | 12 mm |
| Kích thước Lục giác (H(Hex)) | 14 |
| Trọng lượng (WEIGHT(g)) | 27 g |
| Số lượng đóng gói (BOX/EA) | 50 cái/hộp |
| Chất lỏng áp dụng | Khí nén (AIR) |
| Phạm vi áp suất làm việc | 0 ~ 10 kgf/cm² (0 ~ 990 KPa) |
| Áp suất chân không (Negative Pressure) | -750 mmHg |
| Phạm vi nhiệt độ làm việc | 0 ~ 60°C |
| Danh mục | Stop Fittings (Fitting Tự Ngắt) |
3. Đặc tính nổi bật và Ưu điểm của Đầu Nối Nhanh CDC SPL 0602
Đầu nối nhanh CDC SPL 0602 mang lại nhiều lợi ích và đặc tính vượt trội:
- Khả năng tự ngắt và khôi phục dòng khí tức thì: Dòng khí được ngắt hoàn toàn ngay lập tức khi ống được ngắt kết nối và tự động khôi phục khi ống được nối lại. Điều này giúp tiết kiệm năng lượng và tăng cường an toàn trong quá trình vận hành.
- Cơ chế hai chiều (Dual-passage mechanism): Cho phép nguồn áp suất có thể đến từ bất kỳ phía nào của kết nối khí nén, mang lại sự linh hoạt cao trong thiết kế và vận hành hệ thống, đặc biệt hữu ích trong các cấu hình phức tạp.
- Lý tưởng cho ứng dụng cần thay đổi kết nối thường xuyên: Đặc biệt phù hợp cho các hoạt động thử nghiệm, kiểm tra, trình diễn và giáo dục, nơi các kết nối ống cần được thay đổi liên tục mà không gây gián đoạn hoặc thất thoát khí.
- Hiệu quả trong môi trường chân không: Khả năng hoạt động ổn định trong môi trường áp suất âm lên đến -750mmHg, đảm bảo hiệu suất đáng tin cậy trong nhiều điều kiện.
- Dễ dàng lắp đặt và sử dụng: Thiết kế Push-in tiện lợi giúp việc kết nối và ngắt kết nối ống trở nên cực kỳ nhanh chóng và dễ dàng, không yêu cầu dụng cụ đặc biệt, tiết kiệm thời gian và công sức.
- Độ bền cao: Chịu được áp suất làm việc lên đến 10 kgf/cm² và hoạt động trong dải nhiệt độ từ 0 ~ 60°C, đảm bảo tuổi thọ lâu dài và hiệu suất ổn định trong môi trường công nghiệp.
4. Cấu tạo và Nguyên lý hoạt động của Đầu Nối Nhanh Tự Ngắt SPL
Đầu nối nhanh tự ngắt SPL có cấu tạo thông minh để thực hiện chức năng ngắt và khôi phục dòng khí tự động. Cơ chế hoạt động của loại fitting này có thể được hình dung như sau:
- Cấu tạo cơ bản: Đầu nối SPL bao gồm một thân fitting với ren để kết nối với thiết bị và một đầu Push-in để kết nối ống khí nén. Bên trong phần Push-in có một cơ chế van tự động và một vòng khóa giữ ống.
- Khi kết nối ống (Connection): Khi ống khí nén được đẩy vào đầu Push-in của fitting, nó sẽ đẩy một van bên trong mở ra, cho phép dòng khí đi qua. Đồng thời, vòng khóa sẽ giữ chặt ống, đảm bảo kết nối chắc chắn và không rò rỉ.
- Khi ngắt kết nối ống (Disconnection): Khi ống khí nén được rút ra khỏi fitting (thường bằng cách nhấn vào vòng nhả), van bên trong sẽ tự động đóng lại do lò xo hoặc áp suất khí, ngăn chặn dòng khí thoát ra.
- Cơ chế Dual-passage: Cho phép áp suất được cấp từ cả hai phía của khớp nối, làm cho nó trở nên linh hoạt hơn trong các hệ thống phức tạp.
5. Hướng dẫn lắp đặt và bảo trì Đầu Nối Nhanh CDC SPL 0602
Quy trình lắp đặt:
- Chuẩn bị ren: Đảm bảo phần ren của thiết bị hoặc đường ống sạch sẽ, không có cặn bẩn. Có thể sử dụng băng tan hoặc keo làm kín ren chuyên dụng để đảm bảo độ kín tuyệt đối.
- Lắp fitting: Vặn đầu nối SPL-0602 vào ren của thiết bị. Sử dụng cờ lê phù hợp với kích thước lục giác (14mm) để vặn chặt vừa đủ, tránh vặn quá lực làm hỏng ren.
- Kết nối ống khí nén: Cắt đầu ống khí nén (phi 6mm) vuông góc và không có ba via. Đẩy ống thẳng vào đầu Push-in của fitting cho đến khi cảm thấy khớp và không thể kéo ra dễ dàng.
- Kiểm tra rò rỉ: Sau khi lắp đặt, cấp áp suất và kiểm tra các mối nối bằng dung dịch nước xà phòng hoặc thiết bị phát hiện rò rỉ chuyên dụng.
Lời khuyên bảo trì và vận hành:
- Luôn vận hành đầu nối trong phạm vi áp suất (0 ~ 10 kgf/cm²) và nhiệt độ (0 ~ 60°C) cho phép.
- Đảm bảo khí nén đi qua đầu nối sạch sẽ, không chứa các hạt rắn, bụi bẩn hoặc độ ẩm quá mức có thể làm hỏng gioăng hoặc cơ chế van bên trong.
- Khi ngắt kết nối ống, nhấn vào vòng nhả (release sleeve) và nhẹ nhàng rút ống ra. Tránh giật mạnh ống khi chưa nhấn vòng nhả, điều này có thể làm hỏng fitting.
- Thực hiện kiểm tra định kỳ trực quan để phát hiện sớm dấu hiệu mài mòn hoặc hư hỏng. Thay thế kịp thời các phụ kiện bị hỏng.
6. Ứng dụng thực tế của Đầu Nối Nhanh CDC SPL 0602
Đầu nối nhanh CDC SPL 0602, với khả năng tự ngắt dòng khí, là giải pháp lý tưởng cho nhiều ứng dụng:
- Thiết bị kiểm tra và thí nghiệm: Cho phép kết nối và ngắt kết nối các đường ống khí nén một cách nhanh chóng và an toàn trong quá trình kiểm tra áp suất, lưu lượng hoặc các thử nghiệm khác mà không làm thất thoát khí.
- Hệ thống robot và tự động hóa: Sử dụng trong các cánh tay robot hoặc thiết bị tự động hóa nơi các bộ phận khí nén cần được tháo lắp hoặc thay đổi thường xuyên.
- Thiết bị giáo dục và trình diễn: Hoàn hảo cho các bộ môn thực hành hoặc trình diễn nguyên lý khí nén, giúp học sinh/sinh viên dễ dàng thao tác mà không lo rò rỉ khí.
- Bảo trì và sửa chữa: Giúp cô lập nhanh chóng một phần của hệ thống để bảo trì mà không cần tắt toàn bộ nguồn khí chính.
- Ứng dụng khí nén di động: Cho các công cụ khí nén cầm tay hoặc thiết bị di động cần kết nối và ngắt kết nối với nguồn khí một cách linh hoạt.
7. So sánh Đầu Nối Nhanh Tự Ngắt SPL với các loại Fitting khác
So với các loại fitting thông thường hoặc khớp nối nhanh không có chức năng tự ngắt, dòng SPL của CDC nổi bật với những ưu điểm sau:
| Đặc điểm | Đầu nối Tự Ngắt SPL (CDC) | Fitting Push-in thông thường | Fitting ren cố định |
|---|---|---|---|
| Chức năng ngắt/khôi phục khí | Tự động ngắt hoàn toàn khi ngắt kết nối ống, khôi phục khi nối lại. | Không tự ngắt, khí sẽ thoát ra khi ngắt kết nối. | Không tự ngắt, khí sẽ thoát ra khi tháo ren. |
| An toàn vận hành | Rất cao, giảm nguy cơ tai nạn do rò rỉ khí. | Thấp hơn, cần van khóa riêng để đảm bảo an toàn. | Thấp hơn, cần van khóa riêng để đảm bảo an toàn. |
| Tiết kiệm năng lượng | Cao, ngăn chặn thất thoát khí không cần thiết. | Thấp hơn, khí có thể bị lãng phí. | Thấp hơn, khí có thể bị lãng phí. |
| Linh hoạt kết nối | Cao, lý tưởng cho các ứng dụng thay đổi kết nối thường xuyên. | Cao, nhưng cần cẩn trọng với khí thoát ra. | Thấp, cần dụng cụ và thời gian tháo lắp. |
| Phạm vi chân không | Tốt (-750mmHg). | Tốt. | Tốt. |
| Giá thành | Cao hơn do tính năng tự ngắt. | Trung bình. | Thấp. |
8. FAQ - Giải đáp những câu hỏi thường gặp về Đầu Nối Nhanh CDC SPL 0602
- "Đầu nối SPL 0602 có dùng được cho nước hoặc chất lỏng khác không?"
- Không, SPL 0602 được thiết kế chỉ dùng cho khí nén. Việc sử dụng cho nước hoặc các chất lỏng khác có thể làm hỏng van và gioăng bên trong, gây rò rỉ hoặc hỏng hóc sản phẩm.
- "Làm thế nào để biết ống đã được kết nối đúng cách với SPL 0602?"
- Khi đẩy ống vào, bạn sẽ cảm thấy một tiếng "click" hoặc cảm giác ống đã khớp vào vị trí. Sau đó, hãy kéo nhẹ ống để kiểm tra xem nó đã được giữ chặt chưa.
- "Khớp nối này có chịu được môi trường nhiệt độ khắc nghiệt không?"
- SPL 0602 hoạt động hiệu quả trong dải nhiệt độ từ 0°C đến 60°C. Không nên sử dụng trong môi trường có nhiệt độ ngoài phạm vi này.
- "Có cần dụng cụ đặc biệt để lắp đặt hoặc tháo ống ra khỏi SPL 0602 không?"
- Không, bạn chỉ cần một cờ lê để vặn phần ren vào thiết bị. Đối với việc kết nối và tháo ống, chỉ cần đẩy ống vào và nhấn vòng nhả để rút ống ra.
- "SPL 0602 có thể chịu được áp suất tối đa bao nhiêu?"
- Sản phẩm này có thể chịu được áp suất làm việc tối đa là 10 kgf/cm² (1000 KPa).
9. Kết luận
Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 6 mm Ren Ngoài R1/4" CDC SPL 0602 (SPL-0602) là một giải pháp kết nối khí nén thông minh, an toàn và hiệu quả. Với tính năng tự động ngắt dòng khí khi ngắt kết nối ống và khả năng linh hoạt trong vận hành, sản phẩm này là lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự thay đổi kết nối thường xuyên và cần đảm bảo an toàn tối đa.
Bạn đang tìm kiếm một đầu nối nhanh khí nén có tính năng tự ngắt để tăng cường an toàn và hiệu quả cho hệ thống của mình? Hãy lựa chọn ngay Đầu Nối Nhanh Khí Nén Tự Ngắt Phi 6 mm Ren Ngoài R1/4" CDC SPL 0602!
