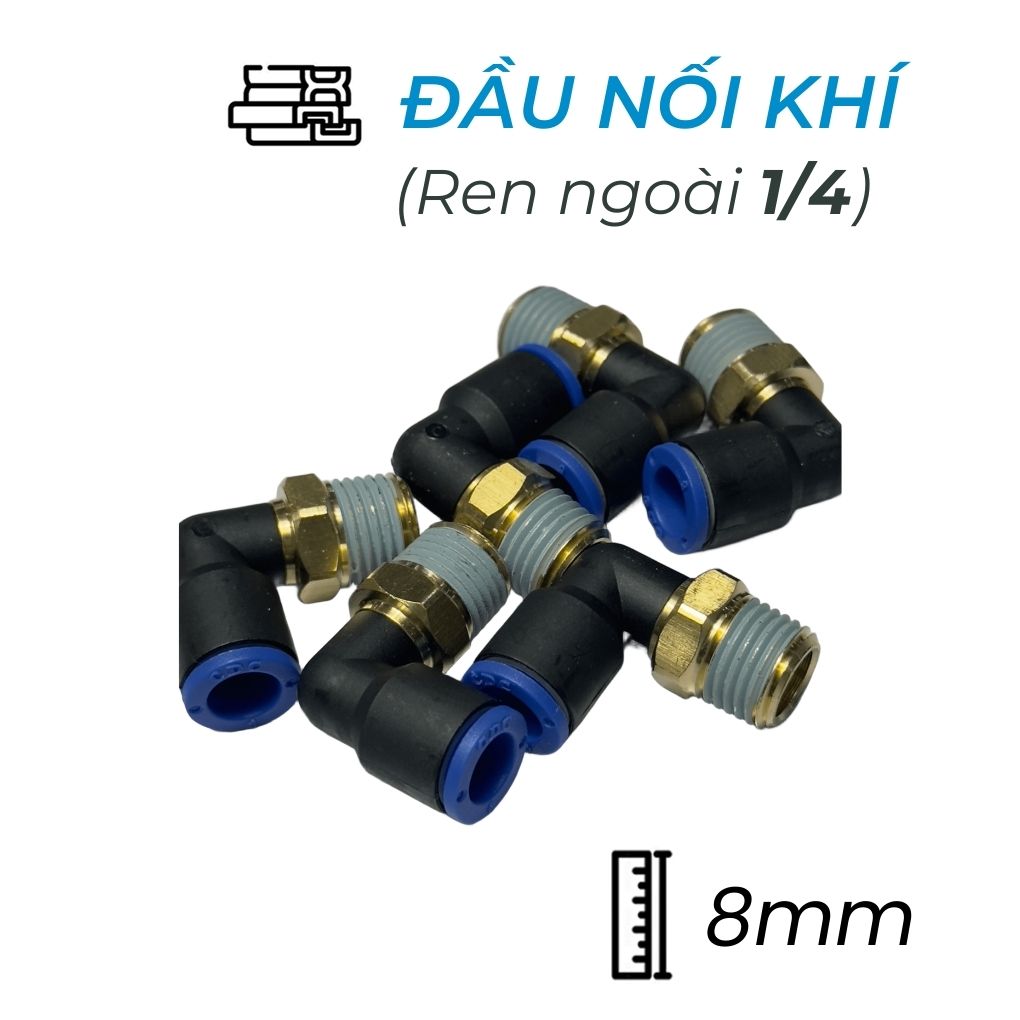

Đầu Nối Nhanh Khí Nén Cong Ø8mm - Ren Ngoài 1/4" CDC MPL 0802 (Màu Đen)

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén Cong Ø8mm - Ren Ngoài 1/4" CDC MPL 0802

1. Đầu Nối Khí Nén Cong CDC MPL 0802 Là Gì? – Giải Thích Chuyên Sâu

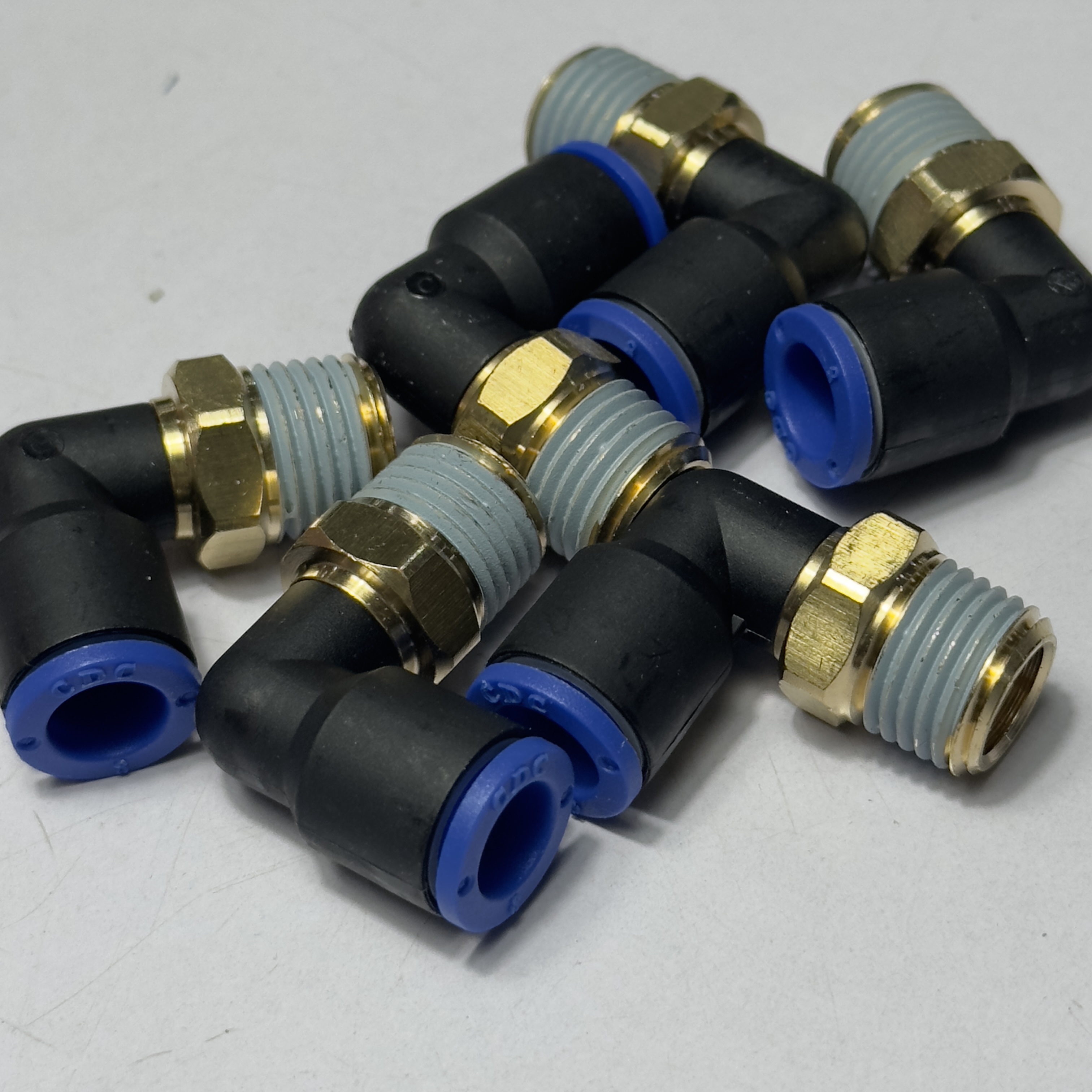

Hình ảnh: Đầu Nối Khí Nén Cong CDC MPL 0802

Đầu nối nhanh khí nén CDC MPL 0802 thuộc dòng cút góc vuông (Male Elbow Fitting), được sinh ra để bẻ hướng dòng khí 90 độ ngay tại cổng kết nối của thiết bị, giúp đường dây cáp gọn gàng và bám sát vào thân máy.

Ký hiệu "MPL" (Male Pipe L-shape) đại diện cho kiểu dáng hình chữ L với một đầu ren ngoài. Mã số "0802" thể hiện thông số vật lý: Đầu cắm ngậm ống mềm đường kính 8mm (OD 8) và đầu ren ngoài kích thước 1/4 inch (02). Khác với dòng cút thẳng, MPL 0802 (với nút nhấn màu Đen) là giải pháp hàng đầu để tiết kiệm diện tích và tránh tình trạng ống dẫn khí bị uốn cong quá mức gây gập gãy (kink) tại các vị trí chật hẹp.

2. Thông Số Kỹ Thuật Chi Tiết của CDC MPL 080

Hình ảnh: Thông Số Kỹ Thuật Chi Tiết của CDC MPL 0802

3. Cấu Tạo Chi Tiết Đầu Nối Góc Vuông Ren Ngoài 8-1/4

Hình ảnh: Mặt cắt của đầu nối nhanh khí nén CDC MPL

Một chiếc cút góc MPL 0802 là sự kết hợp của hai trục không gian, đòi hỏi kỹ thuật chế tác khắt khe để đảm bảo kín khí tuyệt đối tại điểm giao:

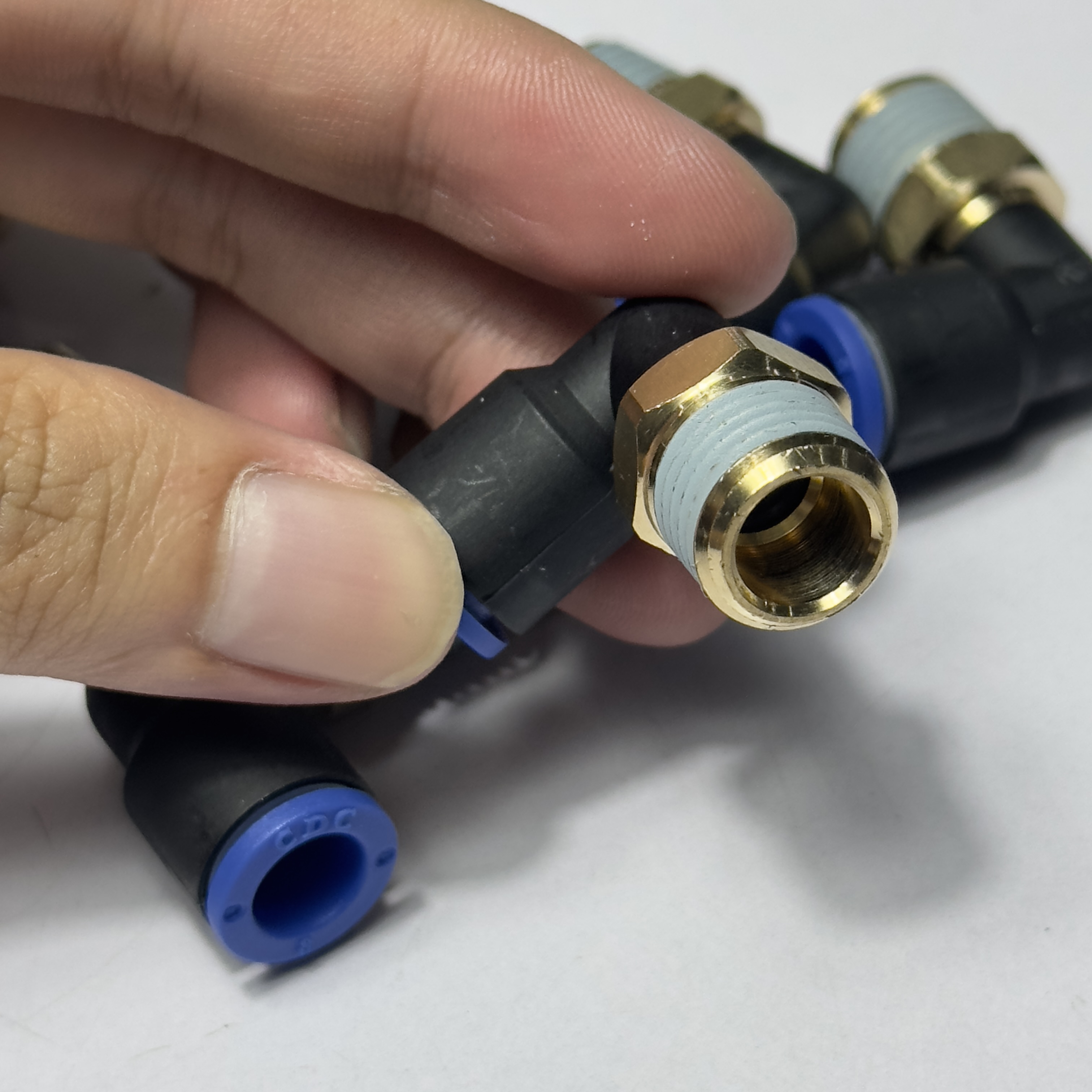

• Đế ren đồng mạ niken (R 1/4"): Chứa đai ốc lục giác 14mm. Chiều dài phần ren (A) là 10mm, được phủ sẵn keo khóa ren để tự làm kín khi vặn vào các cổng ren của xi lanh. Tổng chiều cao đứng (L) của cút nối khi chưa vặn vào máy chỉ là 24.8mm – vô cùng thấp lùn.

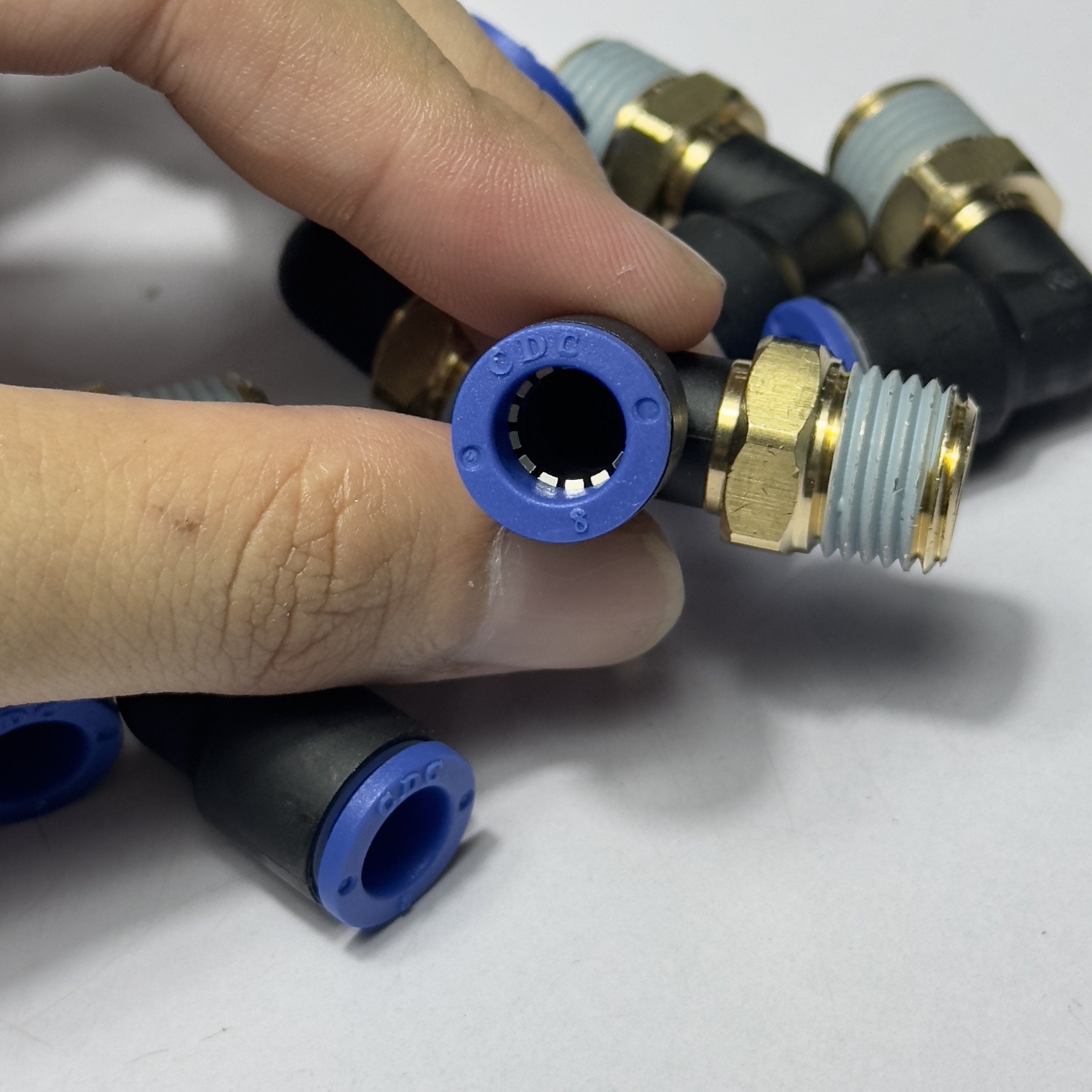

• Trục ngang ngậm ống (Nhựa đen): Vươn ra một khoảng (E) bằng 21.2mm. Trong trục này chứa hệ thống ngàm khóa chìm sâu (B) 16.9mm để cắn chặt vỏ ống 8mm.
• Orifice 4mm: Lỗ thông khí tại góc ngoặt có đường kính 4mm. Do cấu trúc phải bẻ góc 90 độ, Orifice được thiết kế tối ưu hóa đường cong bên trong để giảm thiểu tối đa hiện tượng sụt áp động (Dynamic pressure drop) khi luồng khí lao tới và đổi hướng đột ngột.

4. Phân Tích Chuyên Sâu: Thiết Kế Cong 90° và Khả Năng Xoay 360° Trục Ren

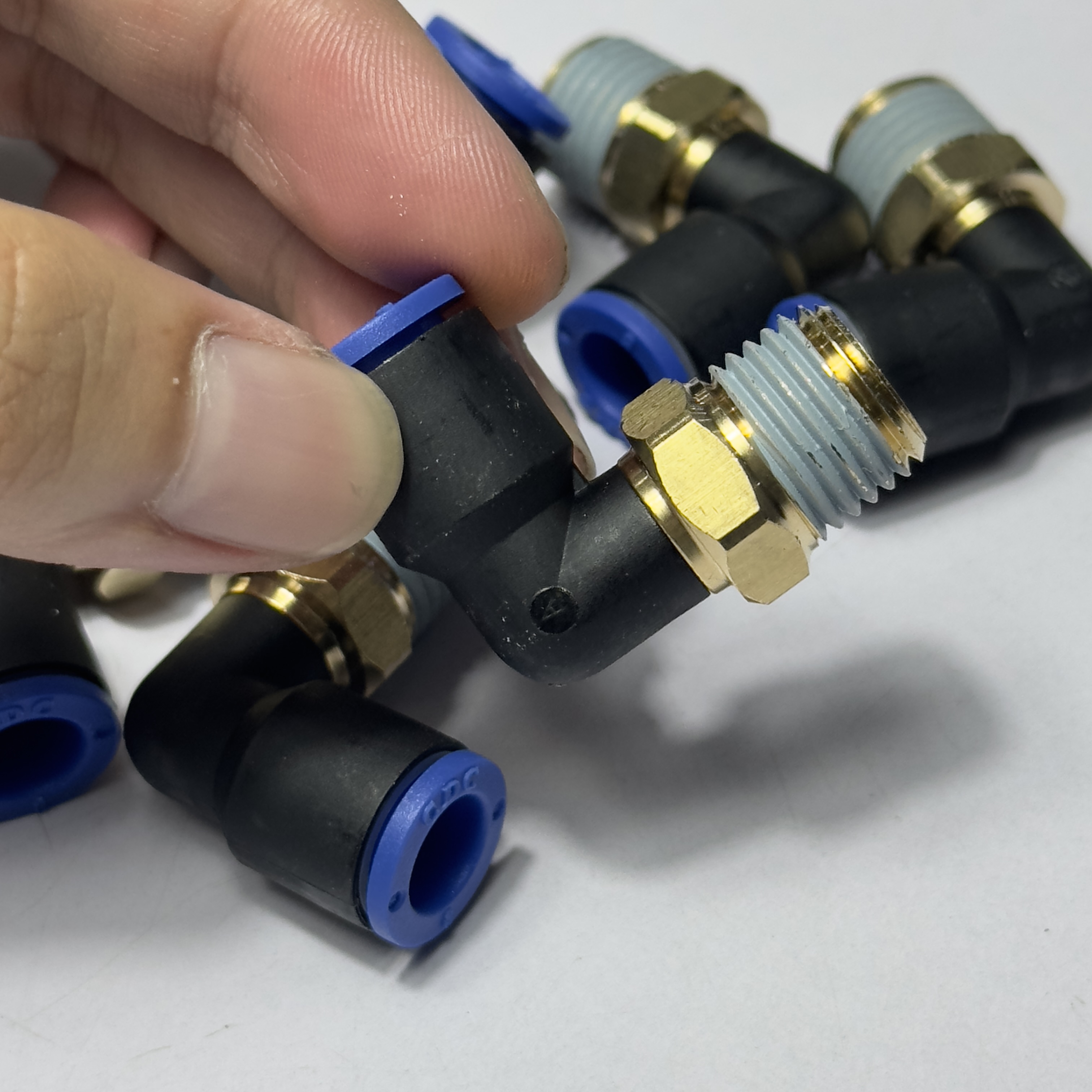

Điểm khác biệt đắt giá nhất của các dòng cút góc (Elbow) chính hãng CDC so với các loại cút khối đúc liền (Solid cast) là khả năng xoay 360 độ (Swivel).

Cụ thể, phần thân nhựa chữ L phía trên và phần đế ren đồng phía dưới không bị cố định cứng vào nhau. Giữa chúng có một hệ thống ngàm chữ C và ron O-ring làm kín. Sau khi bạn đã dùng cờ lê 14mm siết chặt phần đế ren vào thân xi lanh, bạn hoàn toàn có thể dùng tay cầm phần thân nhựa phía trên quay tròn 360 độ để hướng miệng cắm ống về bất kỳ hướng nào bạn muốn. Điều này loại bỏ hoàn toàn rủi ro vặn quá tay (quá lực) chỉ để ép miệng cút nối hướng đúng về phía dây hơi.

5. Ưu và Nhược Điểm của Đầu Nối CDC MPL 0802

a. Ưu điểm nổi bật:

• Giải phóng không gian đỉnh: Giúp đường dây hơi chạy ôm sát bề mặt máy, tránh bị vướng víu bởi các cơ cấu chuyển động khác (như tay máy robot, cửa bảo vệ).
• Bảo vệ tuổi thọ dây PU: Ngăn chặn việc dây PU bị bẻ cong thành góc hẹp ngay tại cổ cút nối, loại trừ nguyên nhân hàng đầu gây rách và xì hơi dây dẫn.
• Linh hoạt điều hướng: Khả năng xoay 360 độ trục ren giúp setup đường dây cực kỳ thẩm mỹ và dễ dàng.
• Đủ tiêu chuẩn làm việc ở áp lực thông dụng 10 Bar (990Kpa) và mức chân không -750mmHg.

b. Điểm cần lưu ý (Nhược điểm):

• Bất kỳ một góc cua 90 độ nào cũng làm giảm lưu lượng khí đi qua đôi chút so với một cút nối thẳng (MPC). Nếu xi lanh của bạn cần đạt tốc độ lao ra cực đại (Maximum stroke speed), hãy cân nhắc thiết kế sao cho có thể dùng cút nối thẳng thay vì cút góc.

6. Ứng Dụng Thực Tế của Đầu Nối Góc 8mm Ren 1/4"

Dây hơi 8mm kết hợp ren 1/4" là thông số phổ biến nhất cho các cụm chấp hành có kích thước trung bình và lớn:

• Xi lanh khí nén tiêu chuẩn (VD: Dòng SC, SU đường kính nòng từ 32mm đến 50mm): Thường có cổng ren 1/4. MPL 0802 được vặn ở hai đầu xi lanh để đẩy khí cấp vào hai buồng.
• Bơm màng khí nén: Sử dụng làm đầu cấp khí điều khiển cho hệ thống màng bơm trong môi trường hẹp.
• Lắp dưới gầm băng tải: Bẻ góc dòng khí để dây hơi chạy dọc theo rãnh nhôm định hình, tránh bị kẹt vào xích tải.

7. Hướng Dẫn Lắp Đặt Không Gian Hẹp Đúng Kỹ Thuật

• Bước 1 (Vặn ren): Không cầm phần thân nhựa để vặn ren vào máy. Hãy dùng cờ lê miệng 14mm kẹp đúng vào phần đai ốc lục giác (Hex 14mm) bằng đồng thau và siết nhẹ tay. Lớp keo Teflon đỏ/trắng đã có sẵn sẽ làm kín các bước ren.
• Bước 2 (Định hướng): Dùng tay xoay nhẹ phần đầu nhựa vuông góc để miệng cắm ống (ØP 13.6mm) hướng thẳng về phía nguồn cấp dây.
• Bước 3 (Cắm ống): Đẩy ngập dây hơi 8mm vào sâu khoảng 1.7cm (B=16.9mm). Xả khí kiểm tra độ kín.

8. So Sánh Đầu Nối Cong (MPL) Với Đầu Nối Thẳng (MPC)

Nếu bạn vặn một cút nối thẳng MPC 0802 vào cổng xi lanh, sợi dây hơi 8mm sẽ chĩa thẳng lên trời. Để đi dây song song với thân xi lanh, sợi dây đó buộc phải uốn thành một vòng cung lớn (bán kính uốn cong tối thiểu của dây 8mm thường phải từ 3-4cm để không bị gập). Trong khi đó, sử dụng MPL 0802, toàn bộ chiều cao nhô lên khỏi cổng ren chỉ là 24.8mm, dây hơi lập tức được bẻ ngang gọn gàng. Sự đánh đổi duy nhất là MPL sẽ cản trở dòng khí nhiều hơn MPC khoảng 5-10% do cấu trúc góc vuông bên trong.

9. Cách Phân Biệt Đầu Nối Nhanh CDC Thật - Giả – Lời Khuyên Từ Chuyên Gia Mecsu

a. Dấu hiệu của đầu nối CDC MPL 0802 chính hãng

• Phần nhựa thân màu đen mờ, cực kỳ chắc chắn, cầm không có cảm giác lỏng lẻo.
• Khi cầm phần thân nhựa xoay 360 độ quanh trục ren, vòng xoay di chuyển trơn tru nhưng rất đầm tay, không bị rơ lắc.
• Số "8" được đúc nổi rõ ràng trên mặt nút nhấn.

b. Dấu hiệu của hàng giả/nhái

• Trục xoay (swivel) thiết kế lỏng lẻo. Khi có áp lực khí nén, khí thường xuyên bị xì (rò rỉ) ngay tại khớp nối giữa phần nhựa và phần ren đồng.
• Lớp keo vặn ren sơ sài, vặn vào máy dễ bị tuột bước ren hoặc rách chân ren thiết bị.

10. Giá Bán & Gợi Ý Mua Đầu Nối CDC MPL 0802 Chính Hãng

Dù có thiết kế cơ khí phức tạp (khớp xoay 360 độ), nhưng linh kiện Đầu Nối Nhanh Khí Nén Cong Ø8mm - Ren Ngoài 1/4" CDC MPL 0802 vẫn có mức giá rất dễ tiếp cận tại Mecsu:

23,087 đ / Cái

(Giá chưa VAT: 20,988 đ/Cái)

Bỏ ra chưa tới 25.000đ để bảo vệ những sợi cáp khí nén khỏi tình trạng bẻ gập, xì hơi và tiết kiệm tối đa không gian tủ điện là một lựa chọn thiết kế thông minh mà mọi kỹ sư đều ưu tiên.

11. FAQ về Đầu Nối Nhanh Góc Vuông 1/4"

Q: Tại sao áp suất làm việc của loại này chỉ là 990Kpa (10 Bar) trong khi loại nối thẳng (như MPC) lên tới 20 Bar?
A: Do kết cấu "Elbow" (Góc vuông) và tính năng xoay (Swivel). Khớp nối có thể xoay được giữa thân nhựa và đế đồng sử dụng ron O-ring động. Ở áp suất quá cao (như 20 Bar), lực dọc trục có thể đẩy bung ngàm giữ khớp xoay này. Tuy nhiên, 10 Bar đã bao phủ tới 95% các ứng dụng tự động hóa nhà máy thông thường (máy nén khí chuẩn thường cài đặt cắt áp ở 8 Bar).

Q: Cút góc xoay được này có bền không, có mau bị xì khí ở khớp xoay không?
A: Với hàng chính hãng CDC Hàn Quốc, ron O-ring bên trong được làm từ vật liệu kháng mài mòn cao. Trừ khi bạn liên tục xoay tới xoay lui trong lúc máy đang có áp lực lớn, nếu chỉ xoay để định hình ban đầu thì tuổi thọ khớp xoay gần như tương đương với tuổi thọ của cút nối.

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén

Hãy liên hệ ngay với chúng tôi để được tư vấn khi nào nên dùng cút nối thẳng, khi nào dùng cút góc và cách đi dây tủ điện khí nén gọn gàng nhất.

Mecsu - Kênh thương mại điện tử chuyên biệt vật tư phụ tùng công nghiệp

• Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Hotline: 1800 8137
• Email: sales@mecsu.vn
• Website: mecsu.vn

Xem thêm: Khám phá nhiều loại van khí nén công nghiệp khác tại đây

13. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Trong một dự án chế tạo máy gắp linh kiện điện tử tốc độ cao, kỹ sư thiết kế gặp bài toán khó: Không gian khe hở giữa khung máy và đuôi xi lanh nòng 40mm chỉ còn đúng 30mm. Nếu dùng cút nối thẳng MPC thông thường cắm dây 8mm, sợi dây bị cấn vào khung máy, gập lại tắt nghẽn hoàn toàn đường khí.

Đội ngũ kỹ thuật đã sử dụng Đầu nối cong MPL 0802. Với tổng chiều cao nhô ra (L) chỉ 24.8mm, nó lọt thỏm vào khoảng trống 30mm đó. Dây hơi 8mm được bẻ ngang mượt mà thoát ra ngoài mà không hề chạm vào khung kim loại. Cỗ máy hoạt động trơn tru mà không cần phải tốn chi phí gia công lại toàn bộ cụm khung sắt.

b. Trích Dẫn Chuyên Gia

"Cút góc vuông xoay được (Swivel elbow) là một phát minh tuyệt vời của ngành vật tư khí nén. Nó cho phép kỹ sư thả lỏng hoàn toàn áp lực về không gian lắp đặt. MPL 0802 không chỉ giúp bạn 'ôm cua' hoàn hảo mà việc có sẵn keo khóa ren còn giúp tốc độ lắp đặt tại xưởng tăng lên đáng kể."
— Kỹ sư thiết kế cơ cấu máy Mecsu (TP. Hồ Chí Minh).

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Sự tinh tế trong từng chi tiết lắp ráp chính là chìa khóa tạo nên những hệ thống cơ khí hoàn hảo. Mecsu luôn đồng hành để mang đến những vật tư thiết thực nhất cho bạn.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt đôi chút so với thực tế tùy theo lô sản xuất của hãng CDC. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất.
