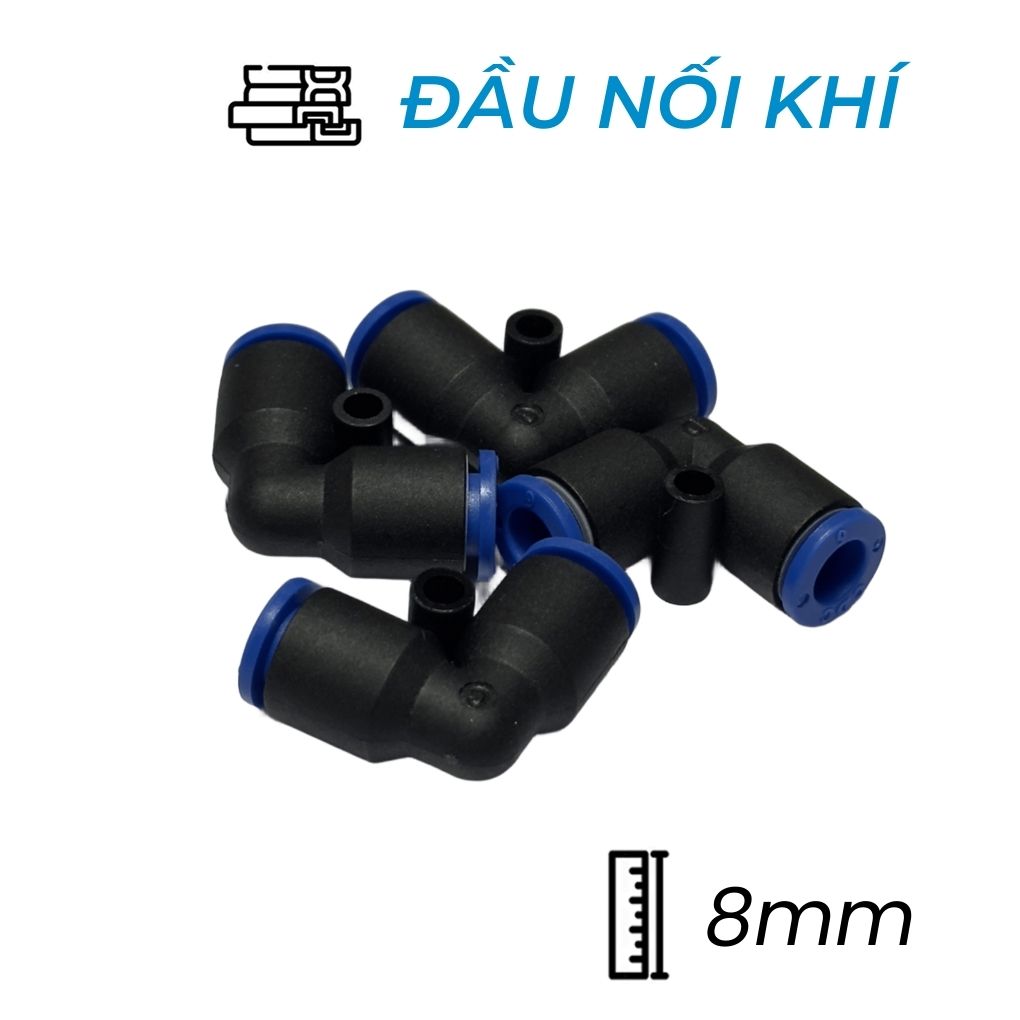

Đầu Nối Nhanh Khí Nén Cong Ø8mm CDC MPUL 08 (Màu Đen)

Đầu Nối Nhanh Khí Nén Cong Phi 8 mm Màu Đen CDC MPUL 08: Giải Pháp Tối Ưu Hóa Đường Ống

Trong các hệ thống khí nén, việc điều hướng luồng khí một cách linh hoạt và hiệu quả là yếu tố then chốt để tối ưu hóa không gian và hiệu suất vận hành. Đầu Nối Nhanh Khí Nén Cong Phi 8 mm Màu Đen CDC MPUL 08 (Mã sản phẩm: MPUL08) là một phụ kiện chủ chốt thuộc dòng khớp nối một chạm (One-Touch Fittings) từ CDC Pneumatics (Hàn Quốc), được thiết kế đặc biệt để giải quyết nhu cầu này. Sản phẩm này cho phép kết nối ống khí nén có đường kính ngoài 8mm và đổi hướng luồng khí một góc 90 độ một cách dễ dàng. Với cơ chế "một chạm" tiện lợi và khả năng xoay linh hoạt, MPUL 08 giúp quá trình lắp đặt và tháo rời ống trở nên cực kỳ nhanh chóng và đơn giản, tiết kiệm đáng kể thời gian và công sức. Được chế tạo từ vật liệu bền bỉ và cao cấp, khớp nối này đảm bảo hoạt động ổn định và đáng tin cậy trong dải áp suất rộng từ 0 đến 20 kgf/cm² (tương đương 0 ~ 290 PSI) và phạm vi nhiệt độ từ -20°C đến 80°C (-4°F ~ 176°F). Ngoài khí nén, sản phẩm cũng có thể được ứng dụng trong các hệ thống nước công nghiệp (với khuyến nghị tư vấn kỹ thuật), nâng cao tính đa dụng cho nhiều môi trường làm việc phức tạp.

1. Tổng quan về Đầu Nối Nhanh Khí Nén CDC MPUL 08

Đầu nối nhanh CDC MPUL 08 là một phụ kiện khí nén dạng cong chữ L, được thiết kế để kết nối và thay đổi hướng đường ống khí nén có đường kính ngoài 8mm một góc 90 độ. Đây là giải pháp lý tưởng cho việc đi đường ống trong các không gian hạn chế hoặc khi cần chuyển hướng luồng khí một cách gọn gàng. Sản phẩm hoạt động ổn định trong dải áp suất rộng từ 0 đến 20 kgf/cm² và nhiệt độ từ -20°C đến 80°C, cho phép ứng dụng linh hoạt trong nhiều điều kiện công nghiệp khác nhau. Điểm nổi bật của dòng MPUL là cơ chế "một chạm" tiện lợi, giúp việc lắp đặt và ngắt kết nối ống diễn ra cực kỳ nhanh chóng mà không cần bất kỳ dụng cụ nào, từ đó tối ưu hóa quá trình lắp ráp và giảm thiểu thời gian bảo trì. Với thiết kế chắc chắn và vật liệu cao cấp, MPUL 08 đảm bảo hiệu suất hoạt động liên tục và đáng tin cậy, phù hợp cho các hệ thống khí nén đòi hỏi độ bền và hiệu quả cao.

2. Thông số kỹ thuật chi tiết của CDC MPUL 08

(

3. Ưu và nhược điểm nổi bật của Đầu Nối Nhanh CDC MPUL 08

Đầu nối nhanh CDC MPUL 08 mang lại nhiều ưu điểm nổi bật, đồng thời cũng có một số điểm cần lưu ý:

Ưu điểm:

• Thiết kế góc 90 độ: Lý tưởng để chuyển hướng đường ống trong không gian hạn chế, giúp tối ưu hóa bố cục hệ thống khí nén.
• Lắp đặt siêu tốc: Cơ chế "một chạm" cho phép kết nối và ngắt kết nối ống chỉ trong tích tắc, giúp tối ưu hóa thời gian lắp ráp và bảo trì hệ thống.
• Độ kín khí tuyệt đối: Gioăng làm kín (SEAL NBR) và vòng kẹp (LOCK CLAW SUS) đảm bảo kết nối chắc chắn và không rò rỉ khí ngay cả dưới áp suất làm việc cao.
• Cấu trúc xoay linh hoạt: Các khớp nối kiểu PL và PT của CDC có cấu trúc xoay, giúp việc đi dây và điều chỉnh hướng ống trở nên thuận tiện và hiệu quả hơn sau khi lắp đặt.
• Vật liệu cao cấp, bền bỉ: Được sản xuất từ các vật liệu chất lượng cao như nhựa PA66 cho vỏ (CASE), POM cho vòng đệm lưng (BACK RING) và thép không gỉ (SUS) cho vòng kẹp, đảm bảo tuổi thọ dài và khả năng chống chịu tốt trong môi trường công nghiệp.
• Dải nhiệt độ và áp suất rộng: Hoạt động ổn định từ -20°C đến 80°C và áp suất lên đến 20 bar, phù hợp với đa dạng các ứng dụng và điều kiện vận hành.

Nhược điểm:

• Cần lưu ý khi dùng với nước: Mặc dù có thể sử dụng với nước công nghiệp, nhà sản xuất khuyến nghị tham vấn đội ngũ kỹ thuật khi ứng dụng trong môi trường nước để đảm bảo hiệu suất và độ bền tối ưu.

4. Cấu tạo và Vật liệu của Đầu Nối Nhanh Khí Nén

Đầu nối nhanh CDC MPUL được cấu thành từ các bộ phận và vật liệu chất lượng cao để đảm bảo độ bền và hiệu suất:

• Vỏ (CASE): Chế tạo từ nhựa PA66, mang lại độ bền cơ học và khả năng chống chịu hóa chất.
• Gioăng làm kín (SEAL): Sử dụng cao su NBR, đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ khí và nước.
• Vòng đệm lưng (BACK RING): Làm từ POM, hỗ trợ cố định ống và tăng cường độ bền cho kết nối.
• Vòng kẹp (LOCK CLAW): Chế tạo từ thép không gỉ (SUS), có nhiệm vụ giữ chặt ống khí nén, chống tuột.
• Cổ áo (COLLAR) và Ống nhả (RELEASE SLEEVE): Làm từ nhựa PA66, giúp thao tác kết nối và tháo ống trở nên dễ dàng và nhanh chóng.

(

5. Nguyên lý hoạt động của Đầu Nối Nhanh Khí Nén CDC MPUL

Đầu nối nhanh CDC MPUL hoạt động dựa trên cơ chế kết nối và ngắt kết nối "một chạm" đơn giản nhưng hiệu quả, đảm bảo đường ống khí nén được giữ chắc chắn và kín khí. Nguyên lý hoạt động như sau:

• Kết nối ống: Để kết nối, người dùng chỉ cần đẩy thẳng ống khí nén (đã cắt vuông góc và không có bavia) vào cổng của khớp nối. Khi ống được đẩy vào, vòng kẹp (lock claw) làm bằng thép không gỉ sẽ tự động bám chặt vào bề mặt ngoài của ống, đồng thời gioăng làm kín (seal NBR) sẽ ép chặt quanh ống, tạo ra một mối nối kín khí và chắc chắn.
• Ngắt kết nối ống: Để tháo ống ra, người dùng chỉ cần nhấn vòng nhả (release sleeve) vào sát thân khớp nối. Thao tác này sẽ làm giãn nở vòng kẹp, giải phóng ống, cho phép rút ống ra dễ dàng mà không cần sử dụng bất kỳ dụng cụ nào.
• Thiết kế cong chữ L: Đầu nối MPUL cho phép thay đổi hướng luồng khí một góc 90 độ, tối ưu hóa việc đi đường ống trong các không gian hạn chế.

6. Hướng dẫn lắp đặt và bảo trì Đầu Nối Nhanh Khí Nén MPUL 08 hiệu quả

Lắp đặt:

1. Chuẩn bị ống: Đảm bảo ống khí nén có đường kính ngoài 8mm được cắt vuông góc, không có vết cắt xéo hoặc bavia, để đảm bảo độ kín và an toàn khi kết nối.
2. Kết nối ống: Đẩy thẳng và dứt khoát ống vào cổng Push-in của đầu nối cho đến khi ống chạm hẳn vào đáy.
3. Kiểm tra độ chắc chắn: Kéo nhẹ ống để kiểm tra xem ống đã được giữ chắc chắn và không bị tuột ra hay chưa. Đảm bảo không có dấu hiệu rò rỉ khí.
4. Định hướng: Với thiết kế cong chữ L và khả năng xoay, hãy điều chỉnh hướng của đầu nối sao cho phù hợp với sơ đồ hệ thống của bạn trước khi kết nối hoàn chỉnh.

Tháo rời ống:

1. Để tháo ống, dùng ngón tay nhấn giữ vòng nhả (release sleeve) sát vào thân đầu nối.
2. Đồng thời, nhẹ nhàng rút ống ra khỏi cổng kết nối.

Bảo trì:

• Thường xuyên kiểm tra các mối nối để đảm bảo không có rò rỉ khí, đặc biệt sau một thời gian dài sử dụng.
• Đảm bảo nguồn khí nén luôn sạch và khô. Bụi bẩn hoặc hơi ẩm có thể làm giảm tuổi thọ của các gioăng làm kín bên trong đầu nối.
• Tránh sử dụng đầu nối trong điều kiện vượt quá giới hạn áp suất và nhiệt độ cho phép để tránh hư hỏng.

7. Ứng dụng thực tế của Đầu Nối Nhanh CDC MPUL 08 trong công nghiệp

Nhờ thiết kế cong linh hoạt và khả năng kết nối nhanh chóng, đầu nối nhanh CDC MPUL 08 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống khí nén nhà máy: Lý tưởng để đi đường ống trong các không gian chật hẹp, hoặc khi cần đổi hướng luồng khí một góc 90 độ một cách gọn gàng.
• Robot và dây chuyền tự động: Kết nối các bộ phận khí nén của robot hoặc các thiết bị tự động trên dây chuyền lắp ráp, nơi yêu cầu đi dây chính xác và tiết kiệm không gian.
• Thiết bị y tế và phòng thí nghiệm: Trong các thiết bị đòi hỏi kết nối khí chính xác và đáng tin cậy với bố cục gọn gàng.
• Máy móc đóng gói: Điều hướng khí nén để điều khiển các xi lanh hoặc bộ kẹp, đặc biệt khi cần lắp đặt sát các bộ phận khác.
• Hệ thống điều khiển khí nén: Xây dựng các mạch logic khí nén phức tạp, tạo các góc cua cần thiết cho tín hiệu hoặc luồng khí điều khiển.

8. So sánh Đầu Nối Nhanh CDC MPUL với các dòng khớp nối nhanh khác

Dòng khớp nối nhanh cong chữ L MPUL của CDC nổi bật với khả năng thay đổi hướng đường khí 90 độ một cách gọn gàng. Dưới đây là bảng so sánh tổng quát với một số loại khớp nối nhanh phổ biến khác từ CDC Pneumatics:

9. FAQ - Câu hỏi thường gặp về Đầu Nối Nhanh CDC MPUL 08

1. "Đầu nối nhanh MPUL 08 có thể sử dụng cho các loại ống vật liệu khác nhau như PU, Nylon, PE không?"
   • Các khớp nối nhanh của CDC Pneumatics, bao gồm MPUL 08, được thiết kế để tương thích tốt với nhiều loại ống khí nén tiêu chuẩn như ống PU (Polyurethane), ống Nylon (PA), và ống PE (Polyethylene). Tuy nhiên, để đảm bảo hiệu suất tốt nhất và độ kín khít tối đa, hãy luôn đảm bảo ống được cắt vuông góc và không có vết xước hoặc bavia.
2. "Làm thế nào để biết đầu nối đã được lắp đặt chắc chắn vào ống?"
   • Sau khi đẩy ống vào đầu nối đến hết cỡ, bạn nên nhẹ nhàng kéo ngược ống lại. Nếu ống không bị tuột ra và cảm thấy chắc chắn, đồng thời không có hiện tượng rò rỉ khí khi hệ thống hoạt động, thì có nghĩa là kết nối đã được thực hiện thành công và an toàn.
3. "Có cần dụng cụ đặc biệt nào để tháo ống ra khỏi khớp nối không?"
   • Không. Một trong những tính năng nổi bật của dòng khớp nối một chạm CDC MPUL là khả năng tháo ống dễ dàng mà không cần bất kỳ dụng cụ chuyên dụng nào. Bạn chỉ cần nhấn giữ vòng nhả (release sleeve) sát vào thân khớp nối và rút ống ra.
4. "Nếu tôi muốn sử dụng đầu nối MPUL 08 với nước thay vì khí nén thì cần lưu ý gì?"
   • Đầu nối MPUL 08 có thể sử dụng cho cả khí nén và nước công nghiệp. Tuy nhiên, khi dùng với nước, CDC Pneumatics khuyến nghị bạn nên liên hệ với đội ngũ kỹ thuật của họ để được tư vấn cụ thể. Điều này giúp đảm bảo rằng vật liệu gioăng và các yếu tố khác phù hợp với tính chất của nước trong ứng dụng của bạn, tối ưu hóa tuổi thọ và hiệu suất của sản phẩm.

10. Kết luận

Đầu Nối Nhanh Khí Nén Cong Phi 8 mm Màu Đen CDC MPUL 08 là một giải pháp kết nối đường ống khí nén hiệu quả và linh hoạt, đặc biệt trong các ứng dụng cần đổi hướng luồng khí một góc 90 độ hoặc tối ưu hóa không gian. Với thiết kế cong chữ L, khả năng lắp đặt "một chạm" tiện lợi, cùng vật liệu bền bỉ và dải hoạt động rộng, MPUL 08 là lựa chọn lý tưởng để nâng cao hiệu suất và sự gọn gàng cho các hệ thống khí nén tự động hóa và công nghiệp. Sản phẩm này góp phần giảm thiểu thời gian lắp đặt và bảo trì.

Tìm kiếm giải pháp kết nối khí nén cong chữ L linh hoạt cho hệ thống của bạn? MPUL 08 chính là lựa chọn hoàn hảo!
