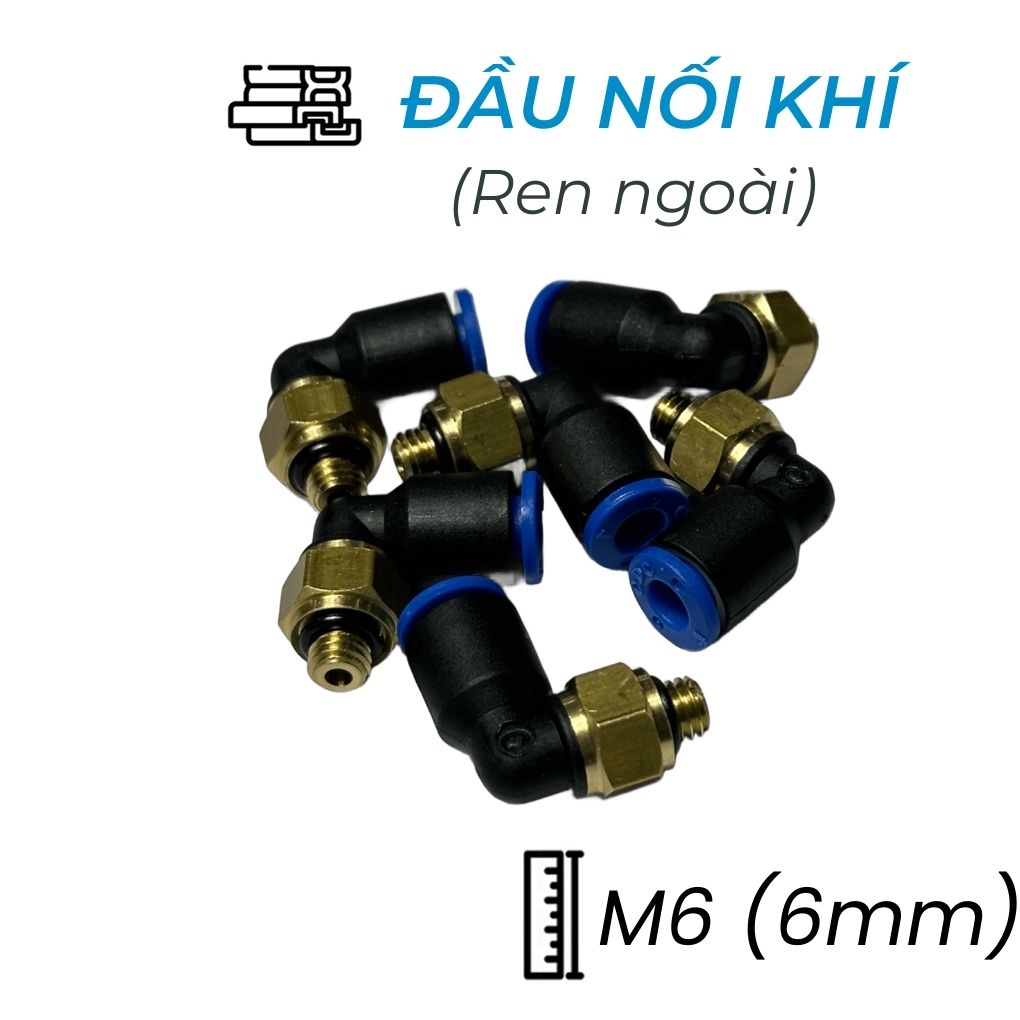

Đầu Nối Nhanh Khí Nén Cong Ø6mm - Ren Ngoài M6 CDC MPL 06M6 (Màu Đen)

Đầu Nối Nhanh Khí Nén Cong CDC MPL 06-M6 (Ống 6mm, Ren M6): Giải Pháp Kết Nối Nhỏ Gọn, Đa Dụng

Trong các hệ thống tự động hóa và cơ khí chính xác, việc kết nối ống khí nén phi 6mm vào các cổng ren nhỏ hệ mét như M6 là một nhu cầu rất phổ biến. Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 06-M6 được thiết kế để đáp ứng chính xác yêu cầu này, mang lại một mối nối vuông góc vừa nhỏ gọn, vừa bền bỉ và dễ dàng lắp đặt.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 06-M6

Đầu nối nhanh khí nén cong model MPL 06-M6 của thương hiệu CDC Pneumatics (Hàn Quốc) được thiết kế để tạo ra một mối nối 90 độ giữa ống dẫn khí nén có đường kính ngoài 6mm và một cổng ren trong hệ mét kích thước M6x1.0p. Với cơ chế "một chạm" (one-touch) và thiết kế khuỷu thông minh, MPL 06-M6 là giải pháp lý tưởng cho việc đi dây ống trong các cơ cấu chấp hành nhỏ hoặc các không gian lắp đặt bị giới hạn.

Ứng dụng chính (Uses):

• Kết nối các xy lanh, van điện từ mini có cổng ren M6.
• Sử dụng trong các hệ thống gá kẹp, đồ gá tự động.
• Các ứng dụng robot và máy móc nhỏ cần đường khí điều khiển.

2. Đặc điểm nổi bật và Lợi ích chính

• Lắp đặt "một chạm": Kết nối và tháo ống khí 6mm dễ dàng, nhanh chóng mà không cần dụng cụ.
• Thiết kế khuỷu 90 độ: Giúp định hướng dòng khí, giảm căng thẳng cho ống và làm cho hệ thống trông gọn gàng, chuyên nghiệp hơn.
• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay 360 độ quanh thân ren BODY(BRASS) để dễ dàng điều chỉnh hướng lắp đặt.
• Độ kín cao: Đảm bảo bởi phớt SEAL(NBR) cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT, ngăn chặn rò rỉ khí.
• Vật liệu chất lượng: Chế tạo từ PA66, Đồng thau (BRASS), Thép không gỉ (SUS) và cao su NBR, cho độ bền và khả năng chống ăn mòn tốt.

3. Thông số kỹ thuật chi tiết của CDC MPL 06-M6

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 06-M6:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 06-M6

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

• Kết nối: Đẩy ống 6mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ tự động bám chặt vào thành ống, phớt SEAL(NBR) tạo độ kín khí.
• Tháo ống: Nhấn đều vòng RELEASE SLEEVE(PA66) để giải phóng móng kẹp và nhẹ nhàng rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Dùng ống khí (PU, PA, PE) đường kính ngoài 6mm. Dùng dao cắt chuyên dụng để cắt đầu ống vuông và phẳng.
   ((alt text: "Ống khí 6mm được cắt phẳng, không có vết xước, sẵn sàng để lắp vào đầu nối MPL 06-M6")
2. Lắp ống: Đẩy mạnh ống vào đầu nối cho đến khi đi hết hành trình và cảm thấy chặt.
3. Kết nối ren: Vặn phần ren M6x1.0p vào cổng ren tương ứng. Sử dụng cờ lê 9mm để siết chặt phần BODY(BRASS).
   ((alt text: "Dùng cờ lê 9mm siết đầu nối MPL 06-M6 vào một cổng ren M6")
4. Kiểm tra: Cấp khí và kiểm tra rò rỉ bằng nước xà phòng.

7. Lưu ý khi lựa chọn và bảo quản

• Luôn chọn đúng model MPL 06-M6 cho ống 6mm và ren M6x1.0p.
• Do kích thước nhỏ, cần thao tác cẩn thận để tránh làm hỏng ren.

8. FAQ - Câu hỏi thường gặp về CDC MPL 06-M6

1. "Ren M6 có lắp vừa bulong 6 ly không?"
   • Chào bạn, ren M6 có đường kính ngoài 6mm, về mặt kích thước thì tương tự bulong 6 ly. Bạn cần đảm bảo cổng ren trong của thiết bị bạn là ren M6 (bước ren 1.0mm) để có thể lắp vừa và kín khí.
2. "Loại này có dùng được cho ống 4mm không?"
   • Dạ không ạ. Model MPL 06-M6 được thiết kế chuyên dụng cho ống có đường kính ngoài đúng 6mm. Nếu bạn cần loại cho ống 4mm, bạn có thể tham khảo model MPL 04-M6 ạ.
3. "Loại này có cần quấn thêm băng tan (cao su non) không?"
   • Đầu nối MPL 06-M6 đã có sẵn một lớp keo làm kín trên ren. Trong hầu hết trường hợp, bạn không cần quấn thêm băng tan.
4. "Đầu nối có xoay được không?"
   • Có ạ. Phần vỏ nhựa màu đen có thể xoay 360 độ so với phần thân ren bằng đồng, giúp bạn dễ dàng điều chỉnh hướng ống sau khi đã siết chặt ren.
5. "Mua đầu nối CDC chính hãng ở đâu tại TP.HCM?"
   • Để đảm bảo mua đúng hàng chính hãng CDC Pneumatics với chất lượng tốt nhất, bạn nên mua tại các nhà phân phối ủy quyền. Mecsu.vn là nhà phân phối uy tín hàng đầu tại TP.HCM và toàn quốc, cam kết sản phẩm chính hãng, giá cả cạnh tranh và có đầy đủ các loại kích thước đặc biệt như M6. Bạn có thể đặt hàng trực tiếp qua website hoặc hotline của Mecsu.

9. Kết luận

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 06-M6 (Ống 6mm, Ren M6) là một giải pháp kết nối nhỏ gọn, chính xác và đáng tin cậy. Với thông số kỹ thuật rõ ràng, vật liệu chất lượng cao và thiết kế "một chạm" tiện lợi, sản phẩm này là lựa chọn tối ưu cho các ứng dụng khí nén đòi hỏi sự tinh vi và tiết kiệm không gian.
