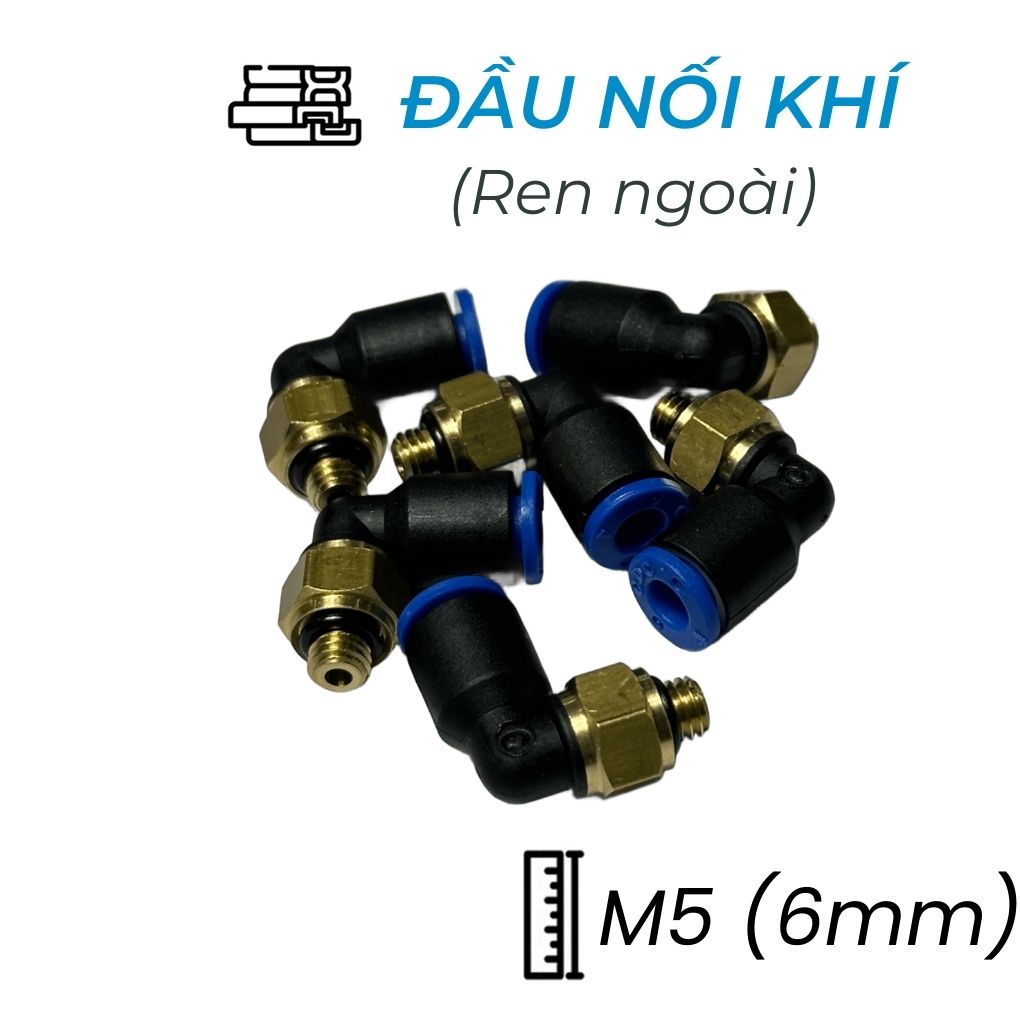

Đầu Nối Nhanh Khí Nén Cong Ø6mm - Ren Ngoài M5 CDC MPL 06M5 (Màu Đen)

Đầu Nối Nhanh Khí Nén Cong CDC MPL 06-M5 (Ống 6mm, Ren M5): Giải Pháp Kết Nối Đặc Biệt, Chính Xác Cao

Khi bạn đối mặt với một yêu cầu kỹ thuật đặc biệt: kết nối đường ống khí nén 6mm phổ thông vào một cổng ren siêu nhỏ M5, bạn cần một linh kiện được chế tạo với độ chính xác tuyệt đối. Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 06-M5 chính là giải pháp giảm bậc (reducer) chuyên dụng, đảm bảo một mối nối chắc chắn, kín khí và gọn gàng.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 06-M5

Đầu nối nhanh khí nén cong model MPL 06-M5 của thương hiệu CDC Pneumatics (Hàn Quốc) được thiết kế để tạo ra một mối nối vuông góc 90 độ giữa ống dẫn khí nén có đường kính ngoài 6mm và một cổng ren trong hệ mét siêu nhỏ M5x0.8p. Với cơ chế "một chạm" (one-touch) và thiết kế khuỷu thông minh, MPL 06-M5 mang lại sự tiện lợi tối đa trong lắp đặt và tối ưu hóa đường đi của ống khí.

Ứng dụng chính (Uses):

• Kết nối đường ống khí 6mm vào các cảm biến, công tắc áp suất có cổng ren M5.
• Sử dụng trong các thiết bị phòng thí nghiệm, máy móc y tế yêu cầu độ chính xác cao.

2. Đặc điểm nổi bật và Lợi ích chính

• Lắp đặt "một chạm": Kết nối và tháo ống khí 6mm dễ dàng, nhanh chóng mà không cần dụng cụ.Thiết kế khuỷu 90 độ: Giúp định hướng dòng khí, giảm căng thẳng cho ống và làm cho hệ thống trông gọn gàng, chuyên nghiệp hơn.
• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay 360 độ quanh thân ren BODY(BRASS) để dễ dàng điều chỉnh hướng lắp đặt.
• Độ kín cao: Đảm bảo bởi phớt SEAL(NBR) cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT, ngăn chặn rò rỉ khí.
• Vật liệu chất lượng: Chế tạo từ PA66, Đồng thau (BRASS), Thép không gỉ (SUS) và cao su NBR, cho độ bền và khả năng chống ăn mòn tốt.

3. Thông số kỹ thuật chi tiết của CDC MPL 06-M5

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 06-M5:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 06-M5

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

• Kết nối: Đẩy ống 6mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ tự động bám chặt vào thành ống, phớt SEAL(NBR) tạo độ kín khí.
• Tháo ống: Nhấn đều vòng RELEASE SLEEVE(PA66) để giải phóng móng kẹp và nhẹ nhàng rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Dùng ống khí (PU, PA, PE) đường kính ngoài 6mm. Dùng dao cắt chuyên dụng để cắt đầu ống vuông và phẳng.
2. Lắp ống: Đẩy mạnh ống vào đầu nối cho đến khi đi hết hành trình và cảm thấy chặt.
3. Kết nối ren: Vặn phần ren M5x0.8p vào cổng ren tương ứng. Sử dụng cờ lê 9mm để siết chặt phần BODY(BRASS).
4. Kiểm tra: Cấp khí và kiểm tra rò rỉ bằng nước xà phòng.


7. Lưu ý khi lựa chọn và bảo quản

• Luôn chọn đúng model MPL 06-M5 cho ống 6mm và ren M5x0.8p.
• Do kích thước ren rất nhỏ, cần thao tác cẩn thận để tránh làm hỏng ren.

8. FAQ - Câu hỏi thường gặp về CDC MPL 06-M5

1. "Ren M5 là gì? Có khác ren M6 không?"
   • Chào bạn, ren M5 là ren hệ mét (Metric), có đường kính ngoài 5mm. Nó nhỏ hơn ren M6 (đường kính 6mm). Hai loại này hoàn toàn không lắp lẫn cho nhau được. Bạn cần xác định đúng loại ren của thiết bị trước khi mua.
2. "Tại sao lại cần kết nối ống 6mm vào ren nhỏ như M5?"
   • Đây là một ứng dụng đặc thù trong các thiết bị chính xác. Ví dụ, bạn có một thiết bị cảm biến hoặc van mini với cổng ren M5, nhưng đường ống khí có sẵn trong hệ thống của bạn là 6mm. Đầu nối MPL 06-M5 sẽ giúp kết nối hai kích thước này lại với nhau.
3. "Loại này có cần quấn thêm băng tan (cao su non) không?"
   • Đầu nối MPL 06-M5 đã có sẵn một lớp keo làm kín trên ren. Bạn không cần quấn thêm băng tan.
4. "Đầu nối có xoay được không?"
   • Có ạ. Phần vỏ nhựa màu đen có thể xoay 360 độ so với phần thân ren bằng đồng, giúp bạn dễ dàng điều chỉnh hướng ống sau khi đã siết chặt ren.
5. "Mua đầu nối CDC MPL 06-M5 chính hãng ở đâu?"
   • Để đảm bảo mua đúng hàng chính hãng CDC Pneumatics với chất lượng tốt nhất, bạn nên mua tại các nhà phân phối ủy quyền. Mecsu.vn là nhà phân phối uy tín hàng đầu, cam kết sản phẩm chính hãng, giá cả cạnh tranh và có đầy đủ các loại kích thước đặc biệt như M5. Bạn có thể đặt hàng trực tiếp qua website hoặc hotline của Mecsu.

9. Kết luận

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 06-M5 (Ống 6mm, Ren M5) là một giải pháp kết nối giảm bậc hiệu quả, đáng tin cậy và cực kỳ chính xác. Với thông số kỹ thuật rõ ràng, vật liệu chất lượng và thiết kế tiện dụng, sản phẩm này là lựa chọn tối ưu cho các ứng dụng khí nén đòi hỏi sự tinh vi và kết nối không đồng nhất.

Bạn cần một giải pháp kết nối ống khí 6mm với ren M5 nhanh chóng và chắc chắn? CDC MPL 06-M5 chính là câu trả lời!
