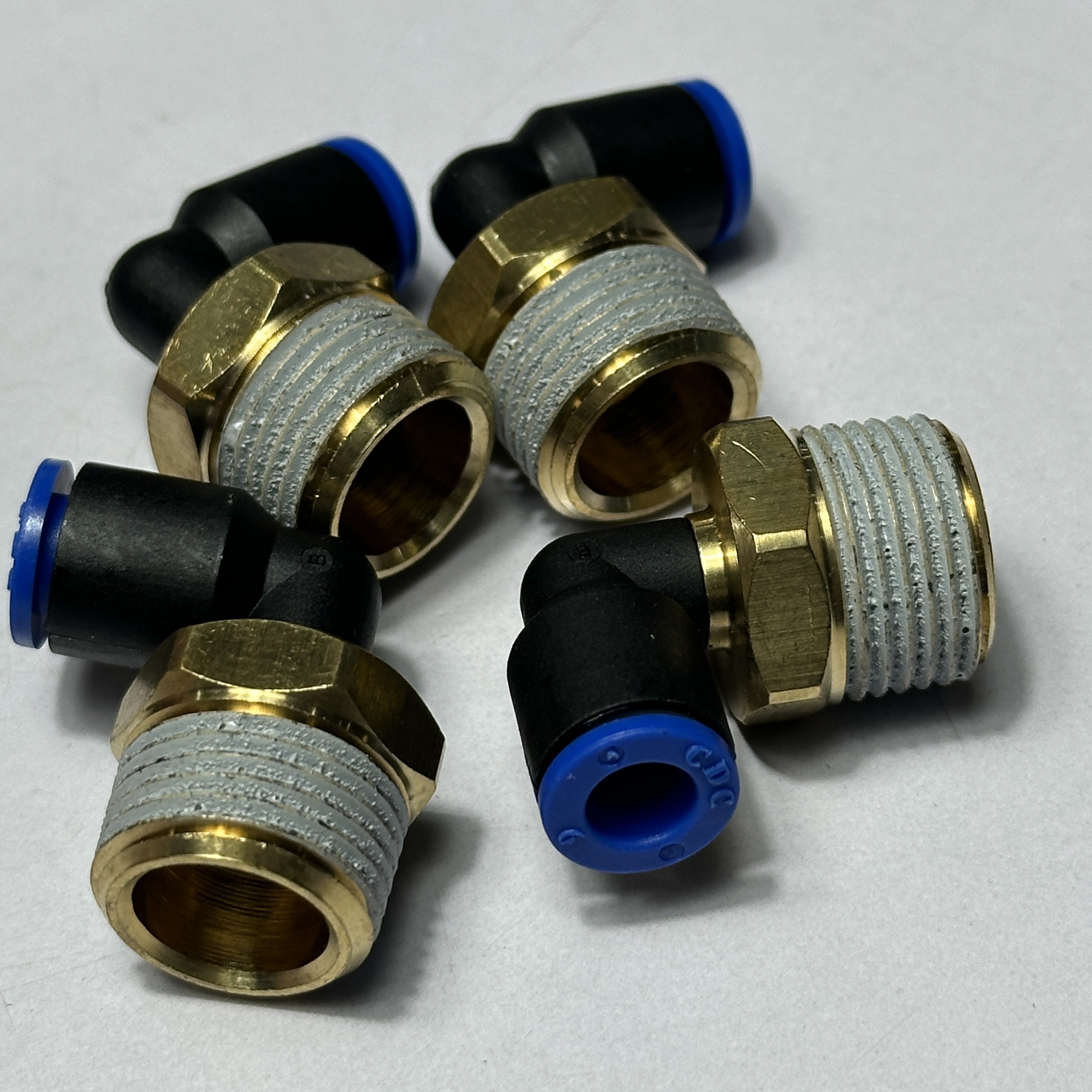

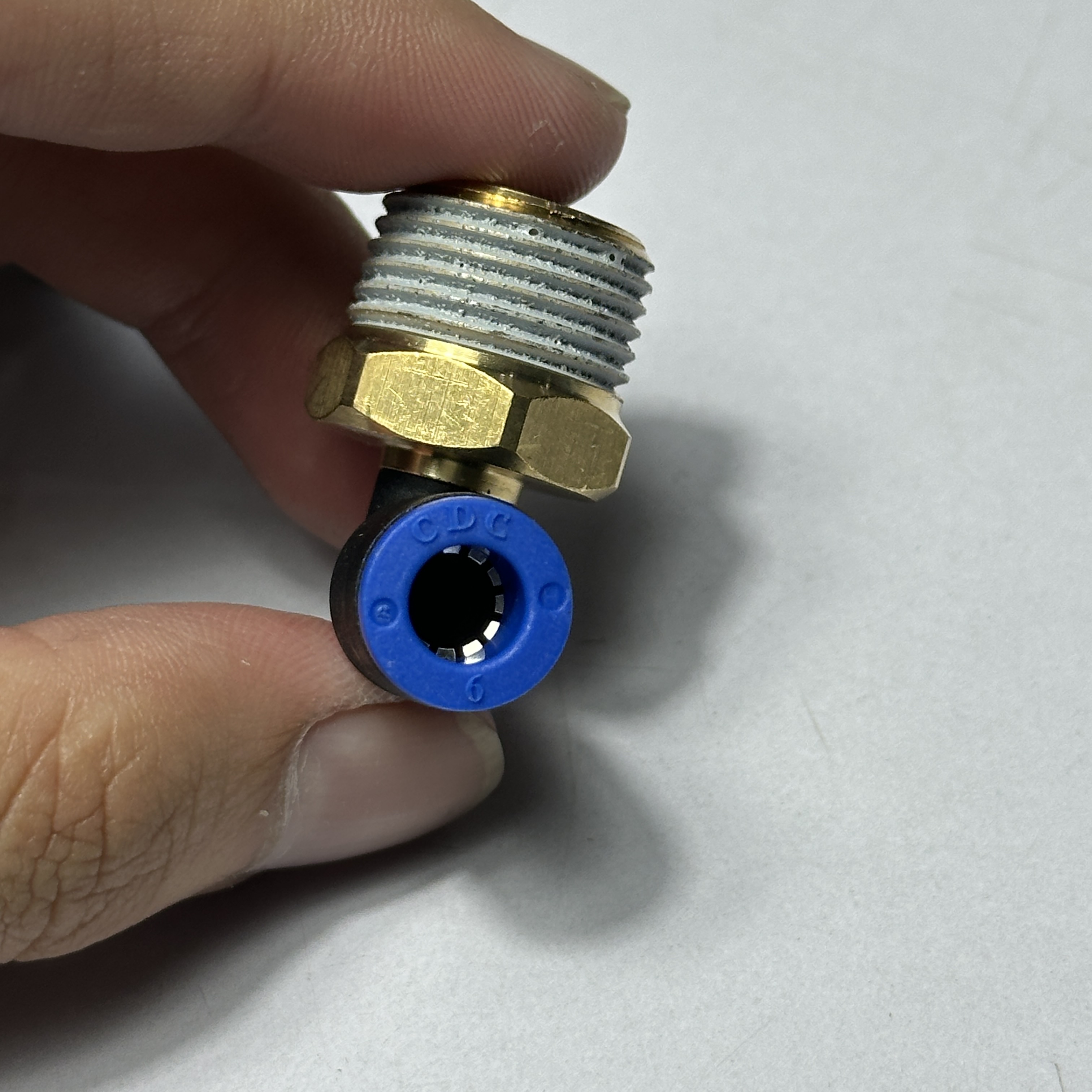

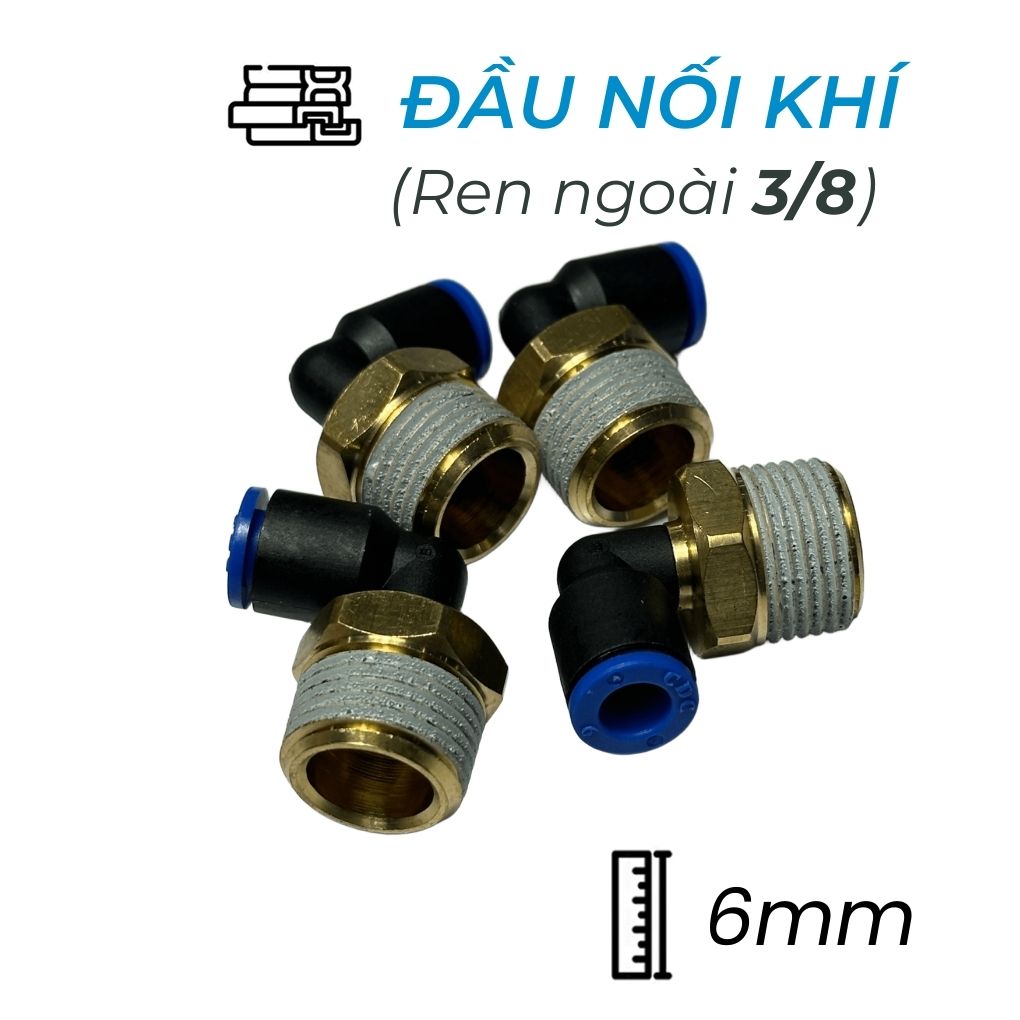

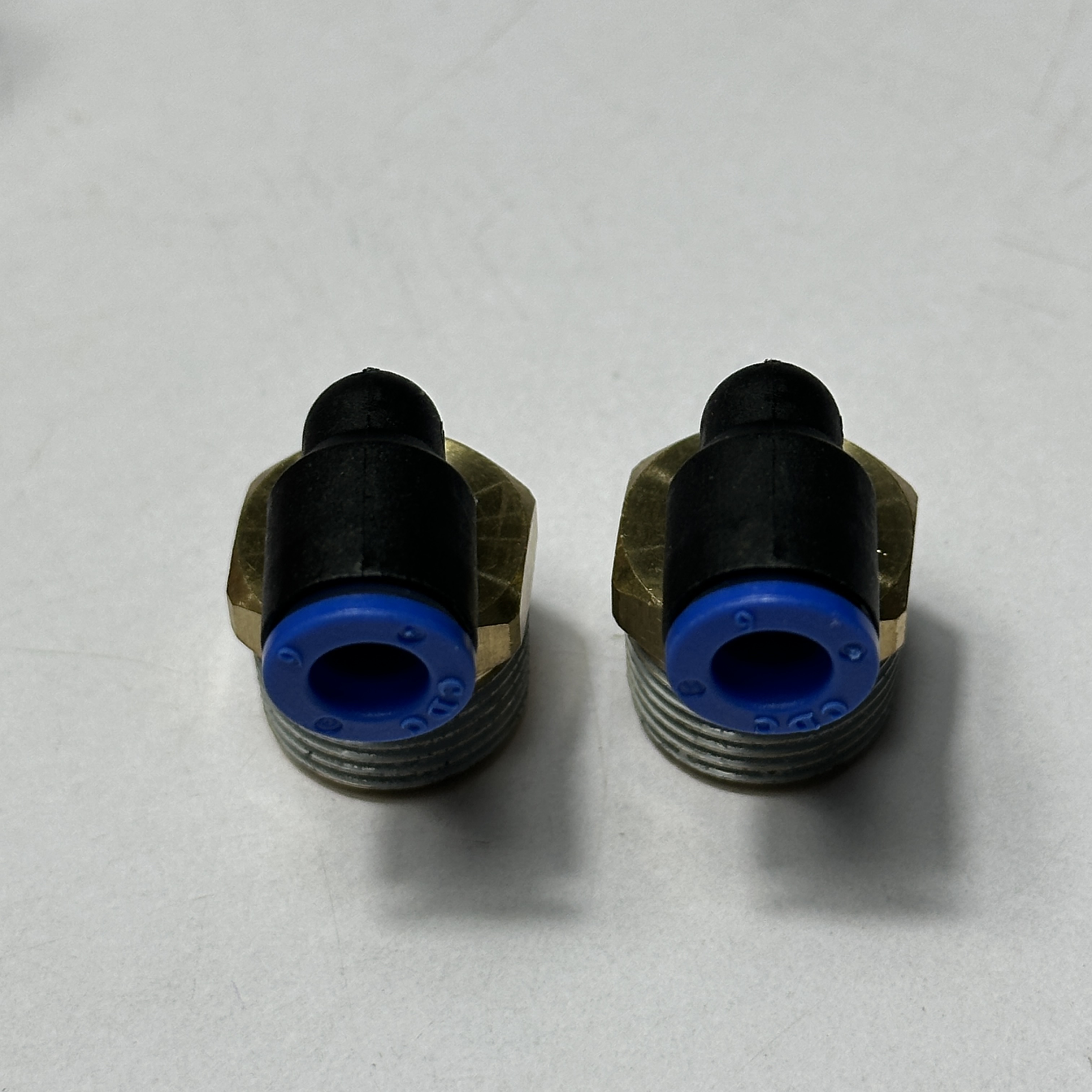

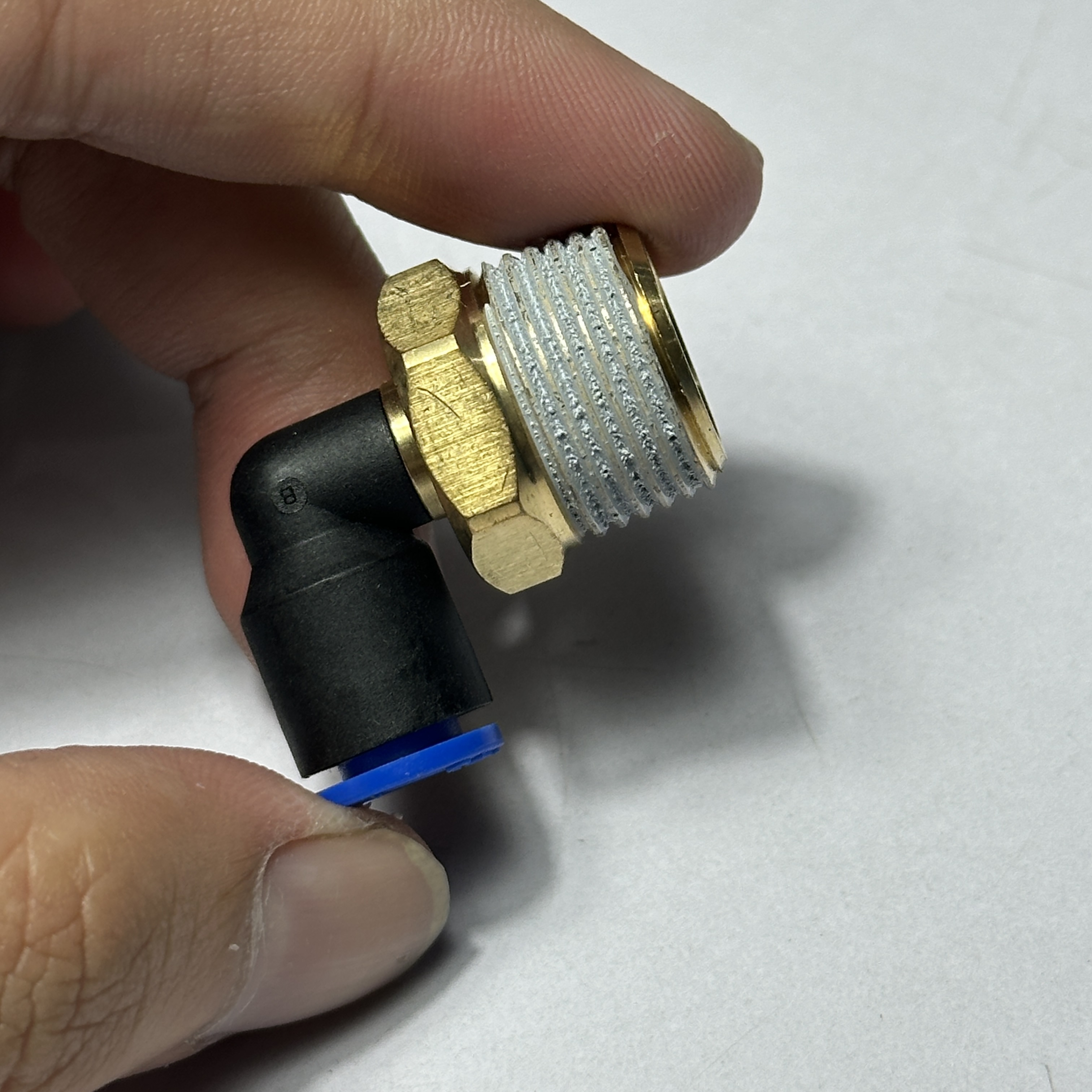

Đầu Nối Nhanh Khí Nén Cong Ø6mm - Ren Ngoài 3/8" CDC MPL 0603 (Màu Đen)

Đầu Nối Nhanh Khí Nén Cong CDC MPL 06-03 (Ống 6mm, Ren 3/8"): Giải Pháp Kết Nối Đặc Thù, Chắc Chắn

Khi hệ thống khí nén của bạn yêu cầu một kết nối đặc thù: đưa một đường ống điều khiển phi 6mm vào một cổng ren lớn 3/8 inch (ren 17), bạn cần một giải pháp chuyên dụng và đáng tin cậy. Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 06-03 là lựa chọn không thể bỏ qua. Sản phẩm này không chỉ đáp ứng yêu cầu kỹ thuật mà còn mang lại sự tiện lợi và độ bền vượt trội cho các hệ thống khí nén hiện đại.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 06-03

Đầu nối nhanh khí nén cong model MPL 06-03 của CDC là một linh kiện chất lượng cao, được thiết kế để tạo mối nối vuông góc 90 độ giữa ống khí nén có đường kính ngoài 6mm và một cổng ren trong kích thước 3/8 inch. Thiết kế "một chạm" (one-touch) giúp việc lắp đặt trở nên nhanh chóng, trong khi hình dáng khuỷu (elbow) lý tưởng cho việc tối ưu hóa không gian và đường đi của ống.

Ứng dụng chính (Uses):

• Kết nối đường ống điều khiển, ống tín hiệu (6mm) vào thân các van khí nén, xy lanh lớn có cổng 3/8".
• Phù hợp cho nhiều ứng dụng cần đổi hướng dòng khí hoặc lắp đặt ở vị trí có không gian hạn chế.

2. Đặc điểm nổi bật và Lợi ích chính

• Lắp đặt siêu tốc: Cơ chế "một chạm" cho phép kết nối và ngắt kết nối ống khí chỉ trong vài giây mà không cần dụng cụ.
• Thiết kế khuỷu tiện lợi: Giúp định hướng dòng khí 90 độ, giảm căng thẳng cho ống và tạo sự gọn gàng cho hệ thống.
• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay quanh thân ren BODY(BRASS) giúp dễ dàng căn chỉnh hướng.
• Chống rò rỉ tuyệt đối: Nhờ phớt SEAL(NBR) chất lượng cao và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT.
• Vật liệu bền bỉ: Kết hợp PA66, Đồng thau, Thép không gỉ (SUS) và cao su NBR, đảm bảo tuổi thọ cao ngay cả trong điều kiện công nghiệp.
• Hiệu suất ổn định: Hoạt động tin cậy trong dải áp suất và nhiệt độ làm việc tiêu chuẩn.

3. Thông số kỹ thuật chi tiết của CDC MPL 06-03

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 06-03, được lấy từ bảng kích thước bạn đã cung cấp:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 06-03

Cấu tạo của MPL 06-03 bao gồm các thành phần chính như sau:

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

• Kết nối: Đẩy ống 6mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ giữ ống, phớt SEAL(NBR) tạo độ kín.
• Tháo ống: Nhấn RELEASE SLEEVE(PA66) để giải phóng móng kẹp và rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Dùng ống khí (PU, PA, PE) đường kính ngoài 6mm. Cắt đầu ống vuông và phẳng.
2. Lắp ống: Đẩy mạnh ống vào đầu nối cho đến khi chặt.
3. Kết nối ren: Vặn phần ren R 3/8" vào cổng ren tương ứng. Sử dụng cờ lê 17mm để siết chặt phần BODY(BRASS).
4. Kiểm tra: Cấp khí và kiểm tra rò rỉ.

5. Tháo ống: Ngắt khí, xả áp suất. Nhấn RELEASE SLEEVE(PA66) và rút ống.

7. Ứng dụng thực tế của Đầu Nối CDC MPL 06-03

MPL 06-03 thích hợp cho nhiều ứng dụng công nghiệp cần kết nối ống 6mm với ren 3/8" theo góc 90 độ, như:

• Dẫn khí điều khiển (pilot) cho các van khí nén, xy lanh lớn.
• Lắp đặt cảm biến áp suất vào đường ống hoặc manifold chính.
• Các hệ thống gá kẹp, đồ gá trong sản xuất.

8. Lưu ý khi lựa chọn và bảo quản

• Luôn chọn đúng model MPL 06-03 cho ống 6mm và ren R 3/8".
• Mua từ nhà phân phối ủy quyền của CDC.
• Bảo quản nơi khô ráo, tránh nhiệt độ cao.

9. FAQ - Câu hỏi thường gặp về CDC MPL 06-03

1. "Ren 3/8 inch này có phải là ren 17 không?"
   • Chào bạn, vâng đúng rồi ạ. Ren R 3/8 inch có đường kính ngoài khoảng 16.6mm, nên nếu cổng ren trong của bạn là 3/8 inch (hay thường gọi là ren 17) thì sẽ lắp vừa ạ.
2. "Tại sao lại cần kết nối ống 6mm vào ren lớn như 3/8 inch?"
   • Đây là một ứng dụng đặc thù nhưng khá phổ biến. Ví dụ, bạn có một xy lanh lớn với cổng ren 3/8", nhưng đường khí để điều khiển (pilot) cho nó chỉ cần lưu lượng của ống 6mm. Đầu nối MPL 06-03 giúp giải quyết việc này một cách gọn gàng và chuyên nghiệp.
3. "Loại này có cần quấn thêm băng tan ở chỗ ren không?"
   • Đầu nối MPL 06-03 này thường có sẵn một lớp keo làm kín trên ren. Trong hầu hết trường hợp, bạn không cần quấn thêm băng tan.
4. "Đầu nối này chịu được áp suất tối đa bao nhiêu vậy?"
   • Sản phẩm này hoạt động tốt trong dải áp suất từ 0 đến 150 PSI (tương đương khoảng 9.9 bar). Bạn lưu ý không sử dụng vượt quá áp suất này nhé.
5. "Mua đầu nối CDC chính hãng ở đâu tại Việt Nam?"
   • Để đảm bảo mua đúng hàng chính hãng CDC Pneumatics với chất lượng tốt nhất, bạn nên mua tại các nhà phân phối ủy quyền. Mecsu.vn là nhà phân phối uy tín hàng đầu, cam kết sản phẩm chính hãng, giá cả cạnh tranh và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.

10. Kết luận

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 06-03 (Ống 6mm, Ren 3/8") là một giải pháp kết nối giảm bậc hiệu quả, đáng tin cậy cho các hệ thống khí nén. Với các thông số kỹ thuật rõ ràng, vật liệu chất lượng và thiết kế tiện dụng, sản phẩm này giúp đơn giản hóa việc lắp đặt và bảo trì.

Cần kết nối ống khí 6mm với ren 3/8" một cách nhanh chóng và an toàn? CDC MPL 06-03 là lựa chọn lý tưởng!
