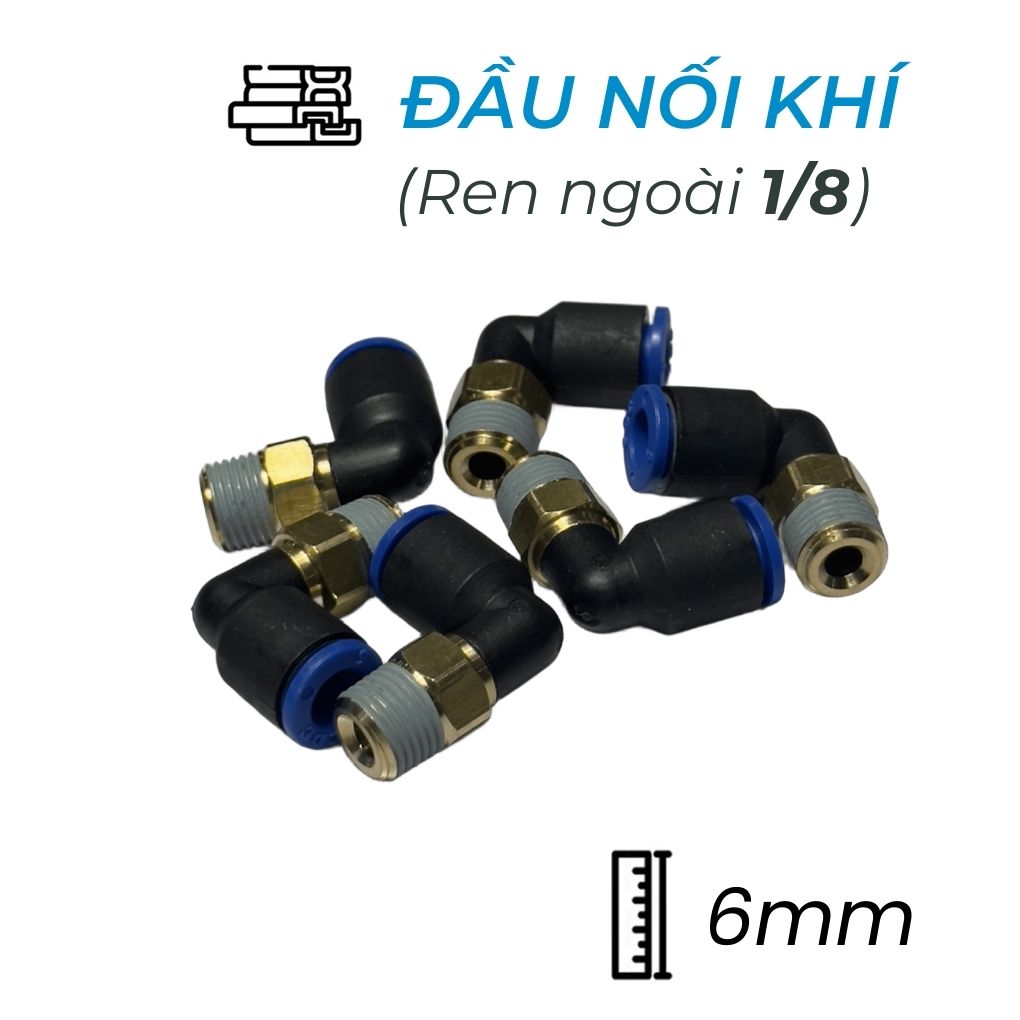

Đầu Nối Nhanh Khí Nén Cong Ø6mm - Ren Ngoài 1/8" CDC MPL 0601 (Màu Đen)

Đầu Nối Nhanh Khí Nén Cong CDC MPL 06-01 (Ống 6mm, Ren 1/8"): Giải Pháp Kết Nối Phổ Thông, Gọn Gàng

Kết nối ống khí nén phi 6mm vào cổng ren 1/8 inch là một trong những ứng dụng phổ biến nhất trong các hệ thống tự động hóa và điều khiển. Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 06-01 là sự lựa chọn hoàn hảo cho nhu cầu này, mang đến một mối nối vuông góc vừa chắc chắn, vừa nhỏ gọn, và cực kỳ dễ dàng lắp đặt.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 06-01

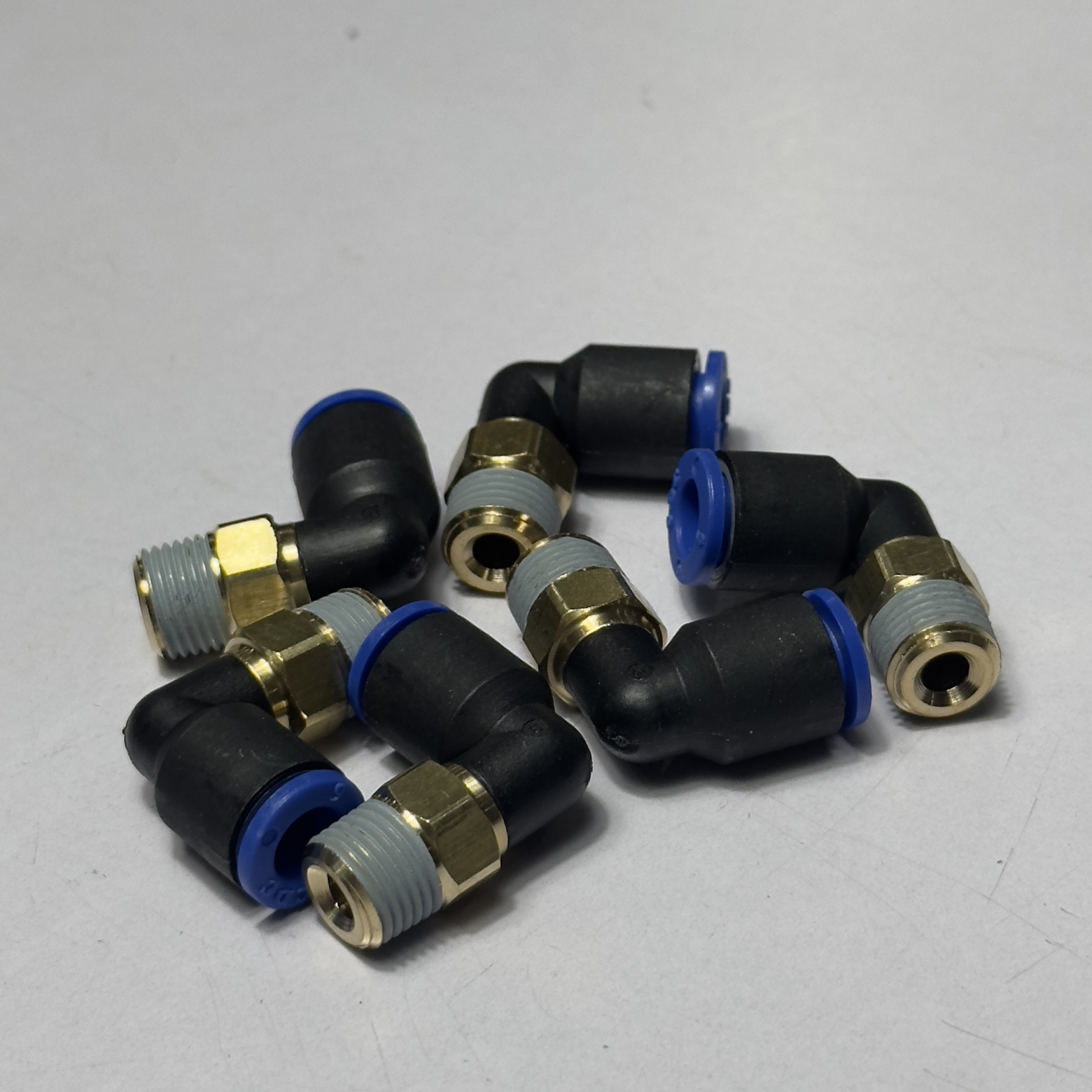

Đầu nối nhanh khí nén cong model MPL 06-01 của thương hiệu CDC Pneumatics (Hàn Quốc) được thiết kế để tạo ra một mối nối 90 độ giữa ống dẫn khí nén có đường kính ngoài 6mm và một cổng ren trong kích thước 1/8 inch. Với cơ chế "một chạm" (one-touch) và thiết kế khuỷu thông minh, MPL 06-01 giúp tối ưu hóa không gian và đơn giản hóa việc đi dây ống trong mọi hệ thống.

Ứng dụng chính (Uses):

• Kết nối các xy lanh, van điện từ, bộ lọc-điều áp có cổng ren 1/8".
• Sử dụng rộng rãi trong các tủ điều khiển khí nén, máy móc lắp ráp tự động.
• Các ứng dụng cần đổi hướng dòng khí một cách gọn gàng.

2. Đặc điểm nổi bật và Lợi ích chính

• Lắp đặt "một chạm": Kết nối và tháo ống khí 6mm dễ dàng, nhanh chóng mà không cần dụng cụ.
• Thiết kế khuỷu 90 độ: Giúp định hướng dòng khí, giảm căng thẳng cho ống và làm cho hệ thống trông gọn gàng, chuyên nghiệp hơn.

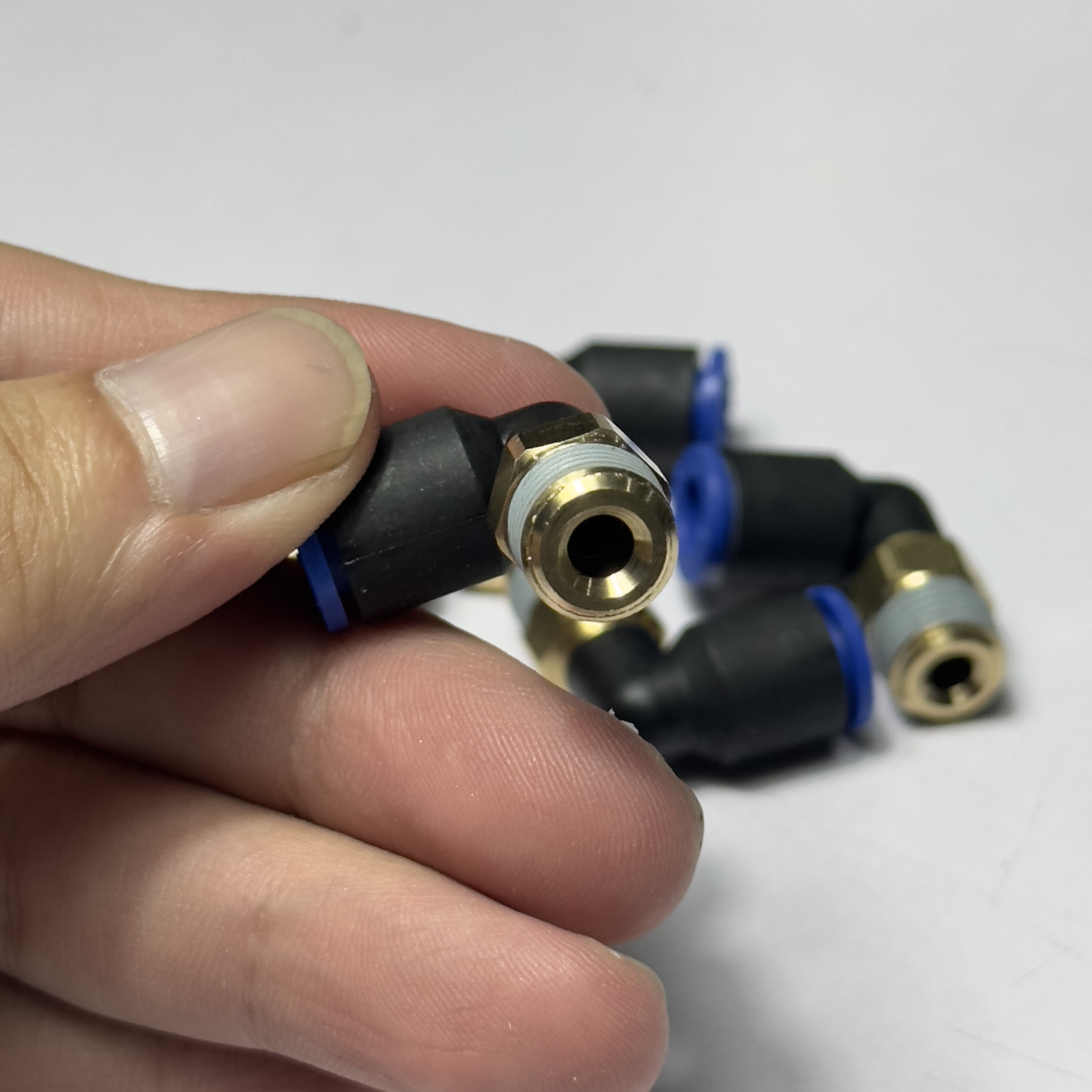

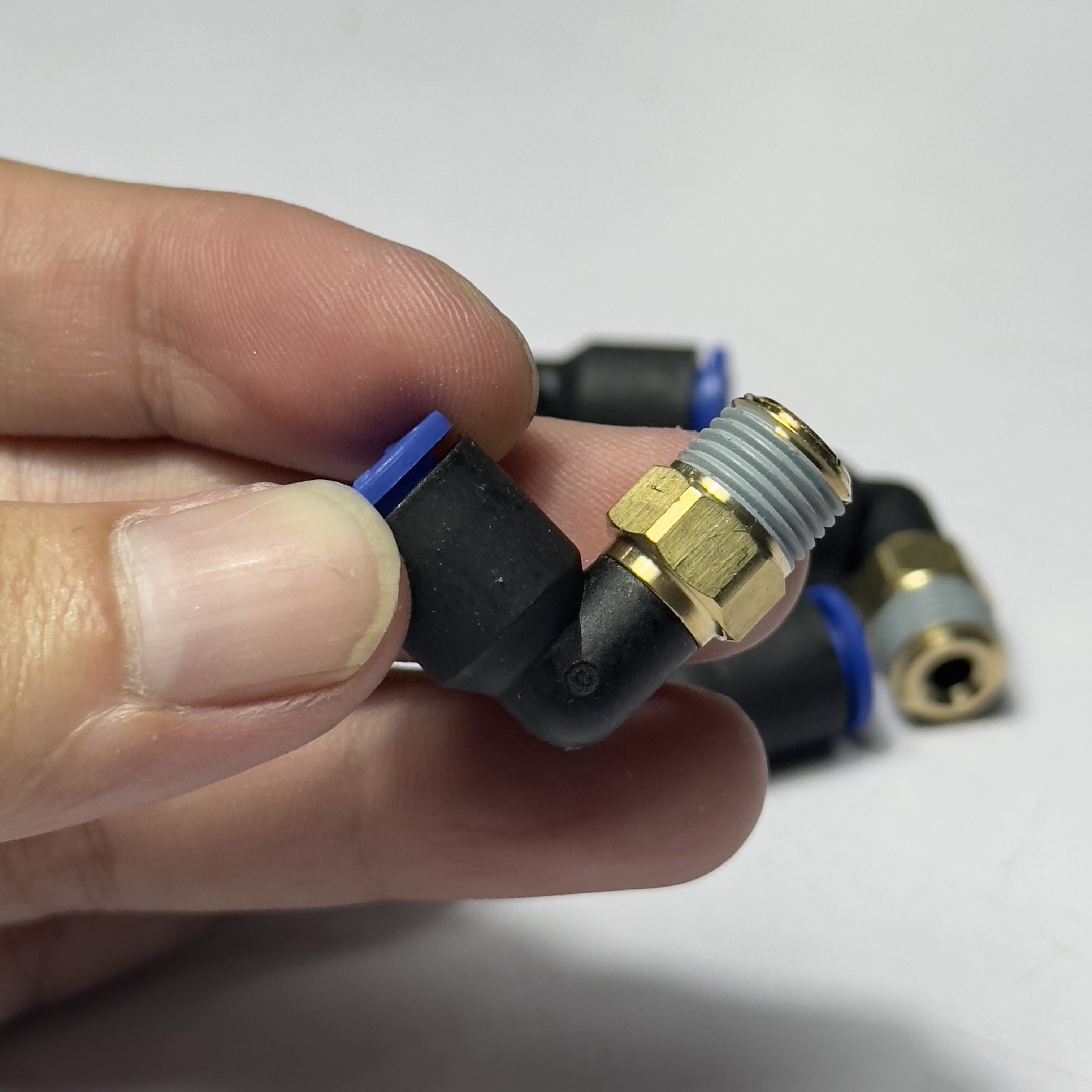

• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay 360 độ quanh thân ren BODY(BRASS) để dễ dàng điều chỉnh hướng lắp đặt.
• Độ kín cao: Đảm bảo bởi phớt SEAL(NBR) cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT, ngăn chặn rò rỉ khí.
• Vật liệu chất lượng: Chế tạo từ PA66, Đồng thau (BRASS), Thép không gỉ (SUS) và cao su NBR, cho độ bền và khả năng chống ăn mòn tốt.

3. Thông số kỹ thuật chi tiết của CDC MPL 06-01

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 06-01:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 06-01

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

• Kết nối: Đẩy ống 6mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ tự động bám chặt vào thành ống, phớt SEAL(NBR) tạo độ kín khí.

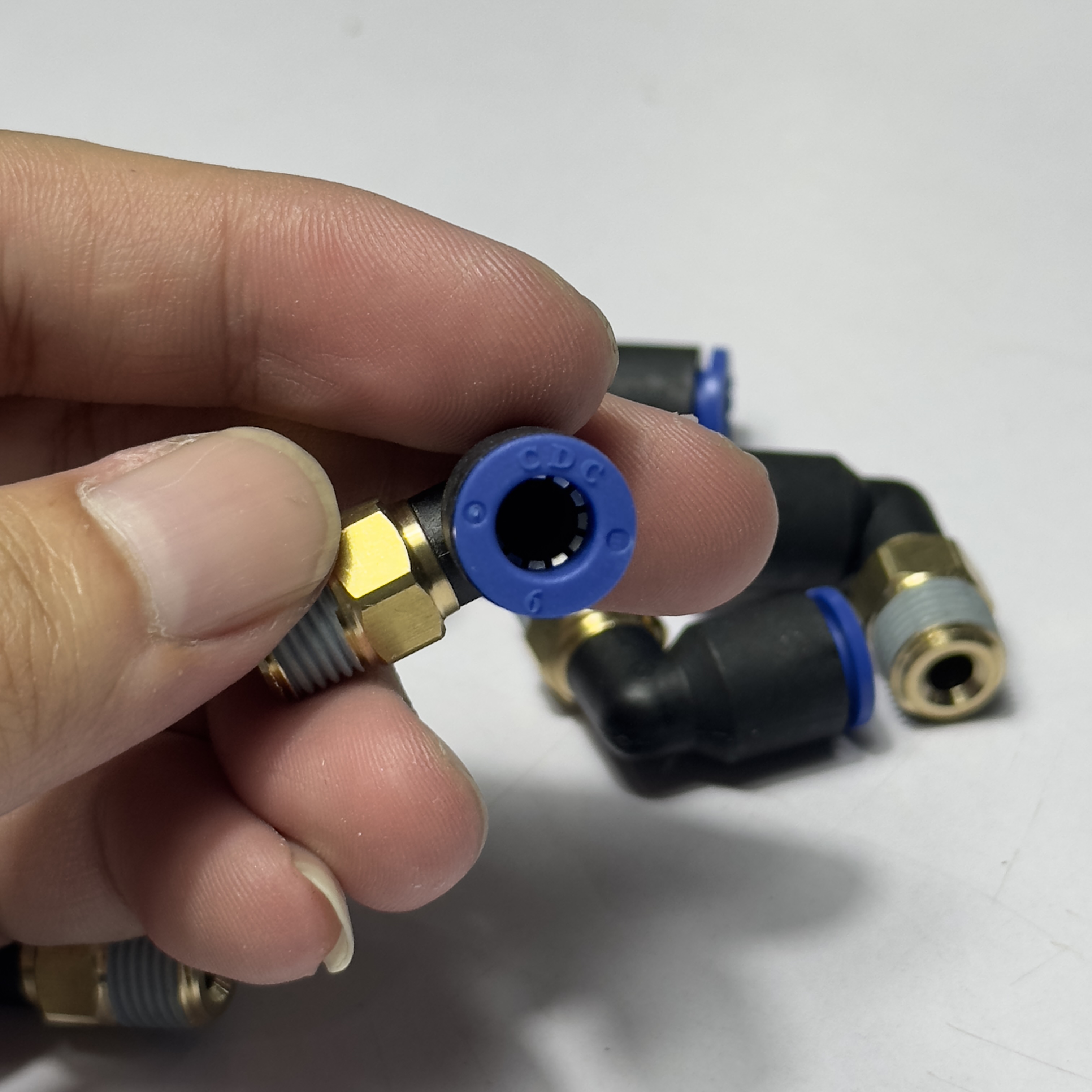

• Tháo ống: Nhấn đều vòng RELEASE SLEEVE(PA66) để giải phóng móng kẹp và nhẹ nhàng rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Dùng ống khí (PU, PA, PE) đường kính ngoài 6mm. Dùng dao cắt chuyên dụng để cắt đầu ống vuông và phẳng.
2. Lắp ống: Đẩy mạnh ống vào đầu nối cho đến khi đi hết hành trình và cảm thấy chặt.
3. Kết nối ren: Vặn phần ren R 1/8" vào cổng ren tương ứng. Sử dụng cờ lê 10mm để siết chặt phần BODY(BRASS).
4. Kiểm tra: Cấp khí và kiểm tra rò rỉ bằng nước xà phòng.


7. Ứng dụng thực tế của Đầu Nối CDC MPL 06-01

MPL 06-01 là một trong những loại đầu nối được sử dụng nhiều nhất trong các hệ thống tự động hóa:

• Lắp đặt cho các xy lanh khí nén tác động đơn và kép cỡ nhỏ.
• Kết nối các van điện từ 3/2, 5/2 có cổng ren 1/8".
• Sử dụng trong các máy móc, thiết bị sản xuất yêu cầu kết nối khí nén gọn gàng.

8. Lưu ý khi lựa chọn và bảo quản

• Luôn chọn đúng model MPL 06-01 cho ống 6mm và ren R 1/8".
• Đảm bảo bề mặt ống không bị trầy xước để phớt làm kín hoạt động tốt nhất.

9. FAQ - Câu hỏi thường gặp về CDC MPL 06-01

1. "Ren 1/8 inch này có phải là ren 10 không?"
   • Chào bạn, vâng đúng rồi ạ. Ren R 1/8 inch có đường kính ngoài khoảng 9.7mm. Trong kỹ thuật, nó thường được gọi là "ren 10".
2. "Loại này có dùng được cho ống 8mm không?"
   • Dạ không ạ. Model MPL 06-01 được thiết kế chuyên dụng cho ống có đường kính ngoài đúng 6mm. Nếu bạn cần loại cho ống 8mm, bạn có thể tham khảo model MPL 08-01 ạ.
3. "Loại này có cần quấn thêm băng tan (cao su non) không?"
   • Đầu nối MPL 06-01 đã có sẵn một lớp keo làm kín trên ren. Trong hầu hết trường hợp, bạn không cần quấn thêm băng tan.
4. "Đầu nối có xoay được không?"
   • Có ạ. Phần vỏ nhựa màu đen có thể xoay 360 độ so với phần thân ren bằng đồng, giúp bạn dễ dàng điều chỉnh hướng ống sau khi đã siết chặt ren.
5. "Mua đầu nối CDC chính hãng ở đâu tại Việt Nam?"
   • Để đảm bảo mua đúng hàng chính hãng CDC Pneumatics với chất lượng tốt nhất, bạn nên mua tại các nhà phân phối ủy quyền. Mecsu.vn là nhà phân phối uy tín hàng đầu, cam kết sản phẩm chính hãng, giá cả cạnh tranh và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Bạn có thể đặt hàng trực tiếp qua website hoặc hotline của Mecsu.

10. Kết luận

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 06-01 (Ống 6mm, Ren 1/8") là giải pháp kết nối phổ thông, hiệu quả và đáng tin cậy. Với thông số kỹ thuật rõ ràng, vật liệu chất lượng và thiết kế tiện dụng, sản phẩm này là lựa chọn tối ưu cho vô số ứng dụng khí nén công nghiệp.

Bạn cần một giải pháp kết nối ống khí 6mm với ren 1/8" nhanh chóng và chắc chắn? CDC MPL 06-01 chính là câu trả lời!
