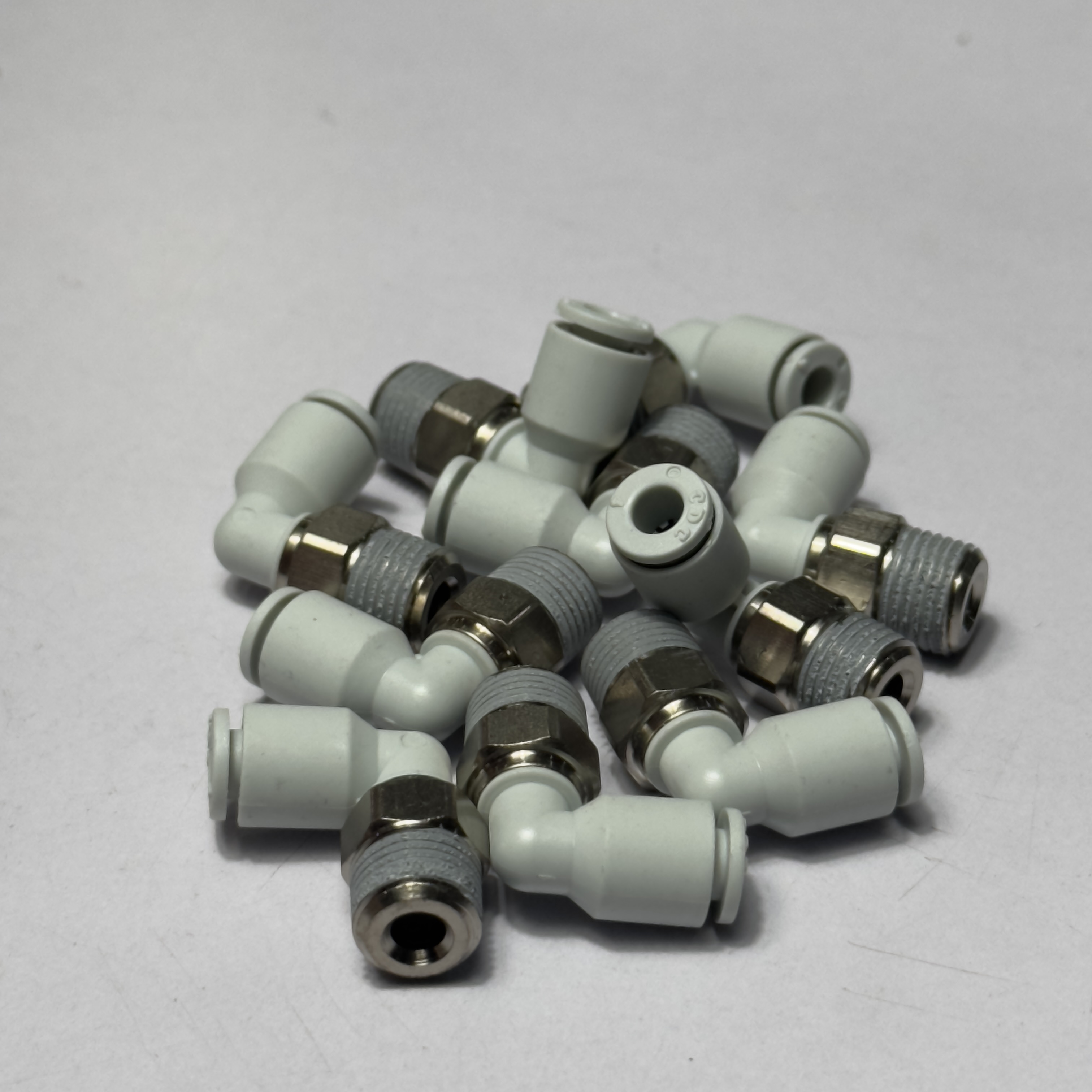

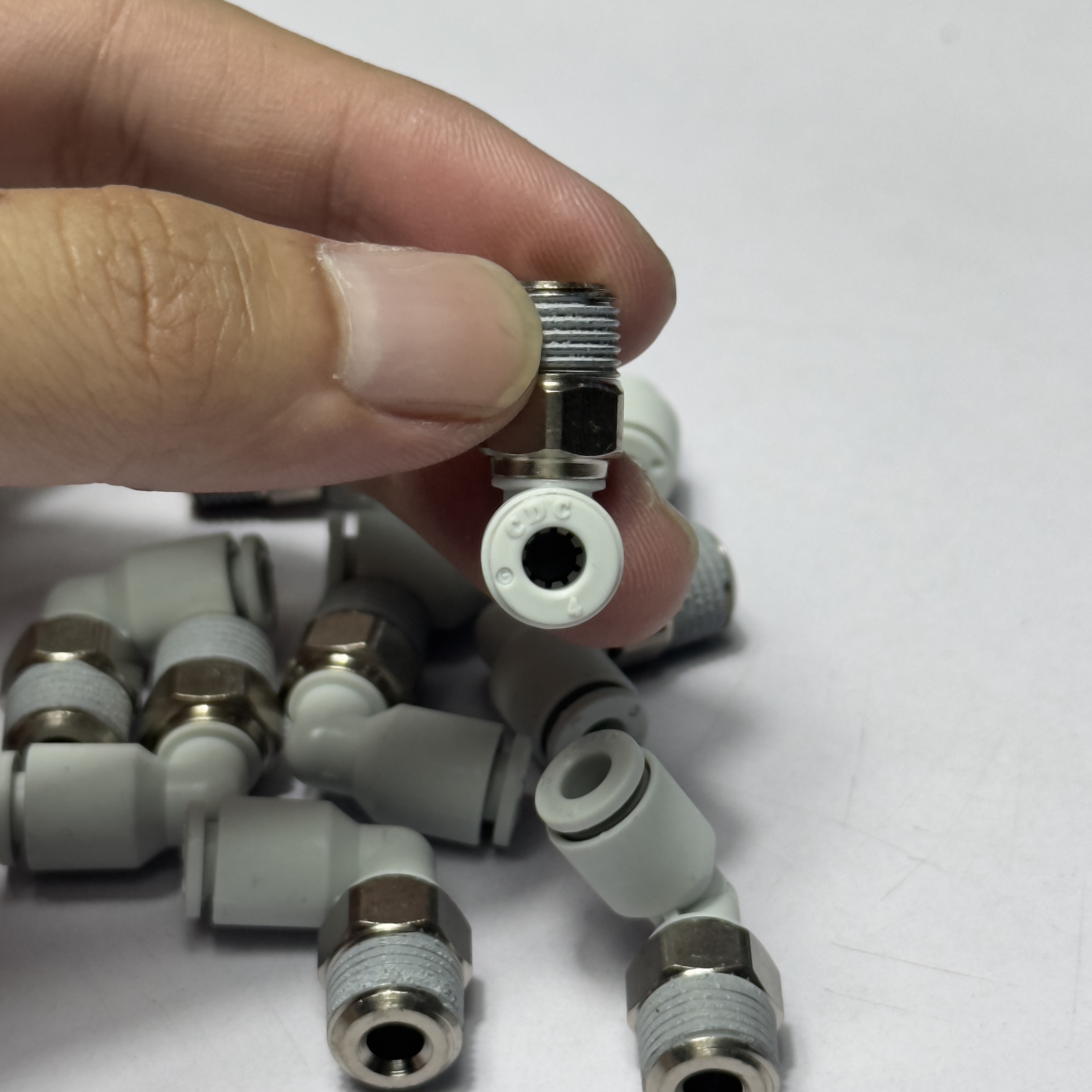

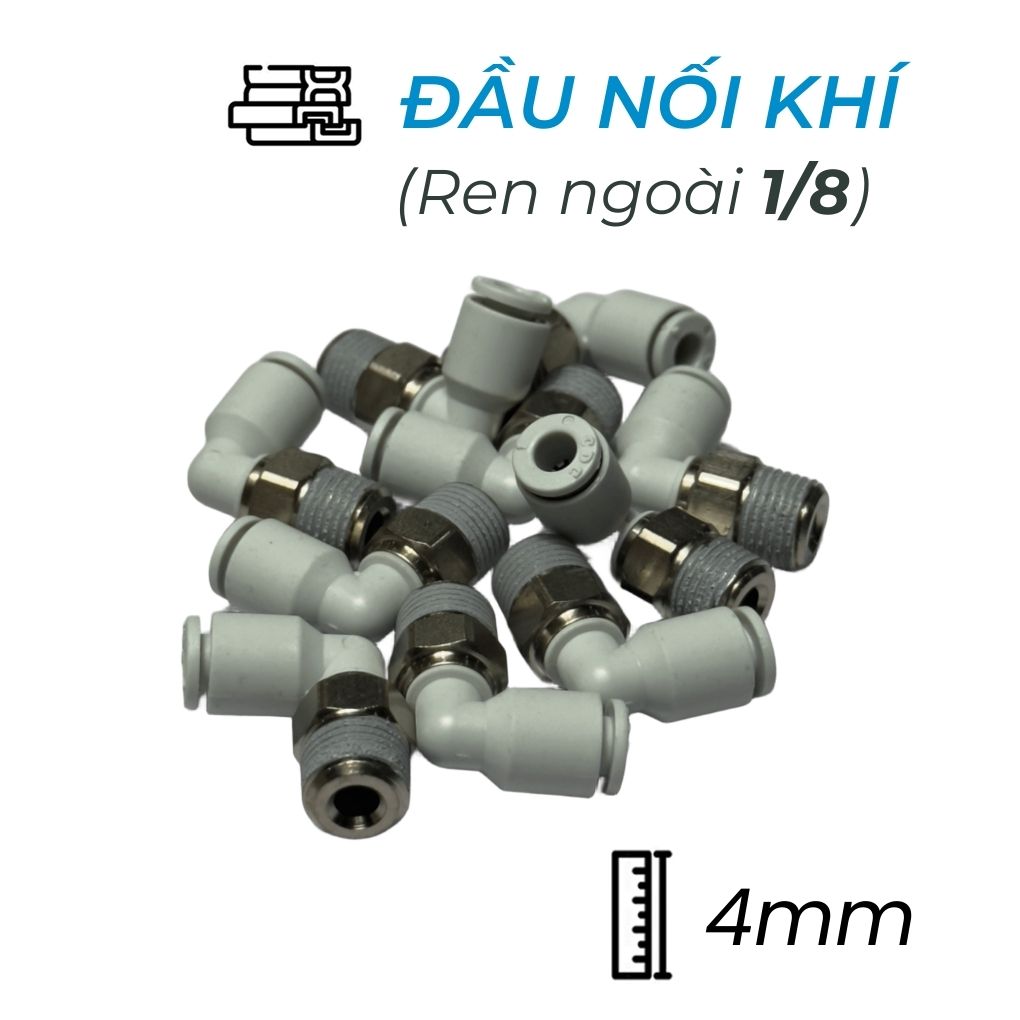

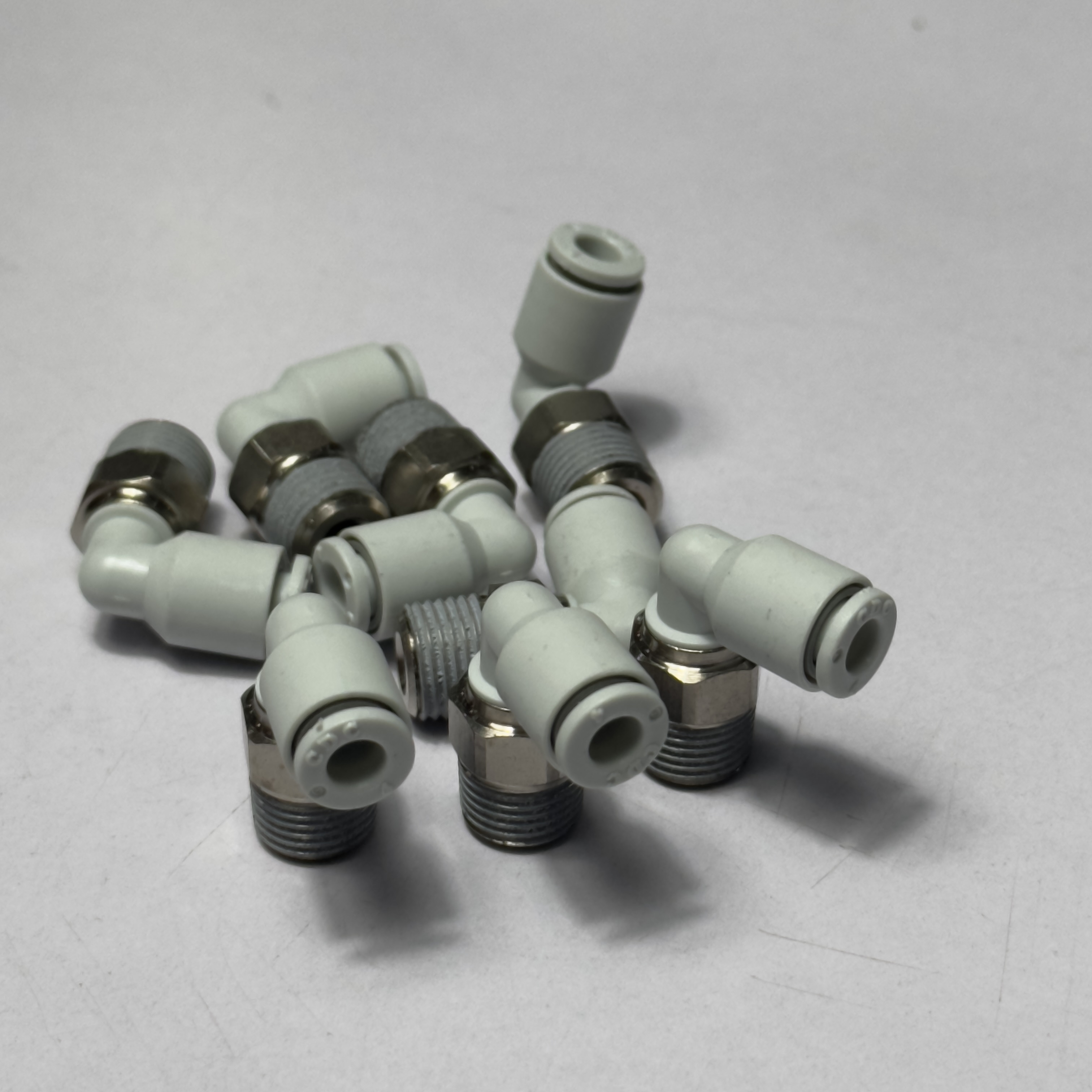

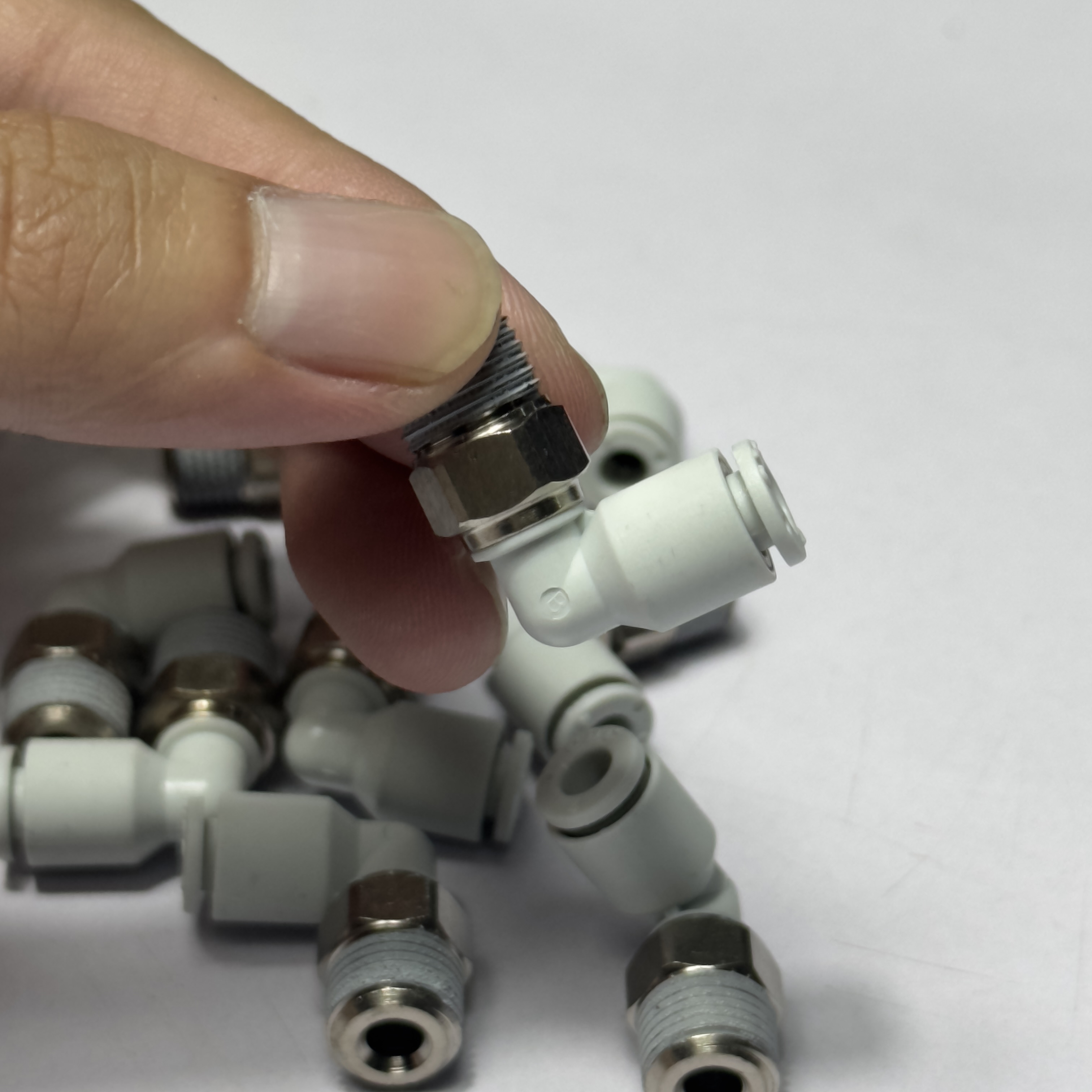

Đầu Nối Nhanh Khí Nén Cong Ø4mm - Ren Ngoài 1/8" CDC MPL 0401N-W (Màu Trắng)
Mã đặt hàng: 0786059SKU: MPL-0401N-W
Xuất trong ngàyCó sẵn: 77
1 Cái xuất kho 31/08/2026
Chia sẻ:
&method=link){kind=small}
Chia sẻ:
Thông tin sản phẩm
| Hình Dáng | Cong 90° |
|---|---|
| ORIFICE | 3.5 mm |
| Nhiệt Độ Giới Hạn | -20 ~ 80℃ |
| Kích Thước (E) | 15.5 mm |
| H(Hex) | 10 mm |
| Chiều Dài (L) | 18.7 mm |
| Áp Suất Làm Việc | 0~990 Kpa |
| Áp Suất Âm | -750mmHg |
| Dùng Cho Ống | 4 mm |
| Kích Thước (B) | 13 mm |
| Kích Thước (A) | 7 mm |
| ØP | 9.3 mm |
| Size Ren Ngoài | R 1/8" |
| Brand | CDC |
Mô tả sản phẩm
Đầu Nối Nhanh Khí Nén Cong Trắng Phi 4 mm Ren Ngoài 1/8" CDC MPL 0401N-W: Giải Pháp Kết Nối Góc Linh Hoạt, Bền Bỉ và Thẩm Mỹ
Trong các hệ thống khí nén hiện đại, việc tối ưu hóa không gian và đảm bảo các đường ống được đi dây gọn gàng là yếu tố then chốt. Đầu Nối Nhanh Khí Nén Cong Trắng Phi 4 mm Ren Ngoài 1/8" CDC MPL 0401N-W (Mã sản phẩm: MPL0401NW) là một phụ kiện thiết yếu từ CDC Pneumatics, được thiết kế để cung cấp giải pháp kết nối hiệu quả tại các góc. Với **hình dạng cong chữ L (Male Elbow - MPL)**, một đầu nối nhanh cho ống khí nén phi 4mm và một đầu **ren ngoài R 1/8"**, sản phẩm này cho phép đổi hướng đường ống một cách linh hoạt 90 độ, đồng thời kết nối trực tiếp vào các cổng ren của thiết bị. Nút nhấn **màu trắng** đặc trưng không chỉ tăng tính thẩm mỹ mà còn giúp việc lắp đặt và tháo ống trở nên cực kỳ nhanh chóng và đơn giản chỉ với thao tác "One-Touch", không cần bất kỳ dụng cụ hỗ trợ nào. Đầu nối MPL 0401N-W đảm bảo độ kín khí tuyệt vời và hoạt động bền bỉ trong dải áp suất rộng từ 0 đến 9.9 kgf/cm² và phạm vi nhiệt độ từ -20°C đến 80°C, là lựa chọn lý tưởng cho các ứng dụng công nghiệp đa dạng, đặc biệt trong các không gian hạn chế hoặc cần đi dây gọn gàng.
1. Tổng quan về Đầu Nối Nhanh Khí Nén Cong Ren Ngoài Nút Nhấn Trắng CDC MPL 0401N-W
Đầu nối nhanh khí nén CDC MPL 0401N-W là một thành phần không thể thiếu trong việc thiết kế và vận hành các hệ thống khí nén hiệu quả. Thuộc dòng M-ONE-TOUCH FITTINGS của CDC, sản phẩm này nổi bật với **hình dạng cong chữ L** (Male Elbow - MPL), giúp tạo ra các đường ống gọn gàng và đổi hướng linh hoạt. Đặc điểm nhận diện của nó là **nút nhấn màu trắng** tinh tế, không chỉ mang lại vẻ ngoài sạch sẽ, hiện đại mà còn hỗ trợ người dùng dễ dàng thao tác tháo lắp ống. Sản phẩm được trang bị **ren ngoài R 1/8"** để kết nối linh hoạt với các cổng ren tương thích. Với khả năng chịu được áp suất cao (0~9.9 Kgf/cm²) và phạm vi nhiệt độ rộng (-20°C ~ 80°C), MPL 0401N-W đảm bảo độ kín khí tối ưu và hoạt động ổn định, giảm thiểu rò rỉ và tối đa hóa hiệu suất của toàn bộ hệ thống khí nén. Ngoài ra, thiết kế cho phép phần thân xoay giúp việc điều chỉnh hướng ống dễ dàng sau khi đã siết ren.
2. Thông số kỹ thuật chi tiết của Đầu Nối Nhanh Khí Nén Trắng CDC MPL 0401N-W
| Thông số | Giá trị (MPL 04-01) |
|---|---|
| Thương hiệu | CDC Pneumatics |
| Mã sản phẩm | MPL0401NW |
| Model | MPL 04-01 |
| Hình dáng | Cong chữ L (Male Elbow) |
| Màu sắc (Nút nhấn) | Trắng |
| Đường kính ngoài ống (∅D) | 4 mm |
| Đường kính lỗ (∅P) | 9.3 mm |
| Loại ren (T) | R 1/8 (Ren ngoài) |
| Chiều dài tổng thể (L) | 18.7 mm |
| Kích thước E | 15.5 mm |
| Kích thước A | 7 mm |
| Kích thước B | 13 mm |
| Kích thước lục giác H(Hex) | 10 mm |
| Lỗ thông (ORIFICE) | 3.5 mm |
| Trọng lượng (WEIGHT(g)) | 6.7 g |
| Số lượng đóng gói (EA(BOX)) | 100 cái |
| Chất lỏng áp dụng | Khí nén (AIR) (Không dùng cho các loại khí hoặc chất lỏng khác) |
| Phạm vi áp suất làm việc | 0 ~ 9.9 Kgf/cm² (0 ~ 150 PSI | 0 ~ 990 KPa) |
| Áp suất âm (Negative Pressure) | -750 mmHg (-29.5 in Hg | -750 Torr) |
| Phạm vi nhiệt độ làm việc | -20 ~ 80℃ (-4℉ ~ 176℉) |
| Category | M-ONE-TOUCH FITTINGS |
Lưu ý: Một số kích thước là giá trị ước tính dựa trên thông số chung của dòng sản phẩm và có thể có sự chênh lệch nhỏ tùy theo lô sản xuất. Vui lòng tham khảo bản vẽ kỹ thuật chi tiết từ nhà sản xuất để có thông số chính xác nhất.
3. Ưu điểm và Tính năng nổi bật của Đầu Nối Nhanh CDC MPL 0401N-W
- Thiết kế cong chữ L và ren ngoài: Cho phép đổi hướng đường ống 90 độ một cách linh hoạt, lý tưởng cho việc đi dây trong không gian hạn chế hoặc cần sự gọn gàng. Đầu **ren ngoài** giúp kết nối trực tiếp vào các cổng ren của thiết bị.
- Kết nối nhanh chóng "One-Touch": Cho phép lắp đặt và tháo ống dễ dàng chỉ bằng một thao tác đẩy hoặc nhấn nút, giúp tiết kiệm thời gian và tối ưu hóa quy trình làm việc.
- Nút nhấn màu trắng nổi bật: Màu sắc **trắng** của nút nhấn không chỉ tăng tính thẩm mỹ mà còn hỗ trợ người dùng dễ dàng thao tác tháo lắp ống.
- Cấu trúc xoay: Các loại đầu nối PL và PT có cấu trúc xoay, cho phép điều chỉnh hướng ống sau khi đã siết ren.
- Không cần dụng cụ: Việc tháo ống được thực hiện dễ dàng bằng cách nhấn vòng nhả màu trắng, loại bỏ nhu cầu sử dụng công cụ chuyên dụng.
- Phạm vi áp suất và nhiệt độ rộng: Hoạt động ổn định từ -20°C đến 80°C và áp suất lên đến 9.9 bar, phù hợp với nhiều môi trường công nghiệp đa dạng.
- Độ kín khí cao: Đảm bảo hệ thống hoạt động hiệu quả, giảm thiểu tổn thất năng lượng do rò rỉ khí.
4. Cấu tạo và Vật liệu của Đầu Nối Nhanh CDC MPL
Đầu nối nhanh CDC MPL có cấu trúc được tối ưu hóa cho hiệu suất và độ bền, bao gồm các thành phần chính:
- Thân (Body): Thường được làm từ đồng thau (Brass) mạ niken để chống ăn mòn, hoặc nhựa kỹ thuật (như PA66, PBT) để đảm bảo độ bền và trọng lượng nhẹ.
- Vòng đệm (Seal/O-ring): Sử dụng cao su Nitrile Butadiene Rubber (NBR) để đảm bảo độ kín khí tuyệt đối tại điểm nối.
- Vòng kẹp (Lock Claw): Làm từ thép không gỉ (SUS) với các răng cưa nhỏ giúp giữ chặt ống khí nén, chống tuột ngay cả dưới áp suất.
- Nút nhấn/Vòng nhả (Release Sleeve/Collar): Làm từ nhựa kỹ thuật POM (Polyoxymethylene) hoặc PA66, có màu **trắng** đặc trưng, là bộ phận cho phép tháo ống dễ dàng bằng cách nhấn.
- Ren ngoài: Đầu nối được trang bị **ren ngoài** để lắp đặt vào các cổng ren cái trên thiết bị.
- Lục giác siết ren: Các cạnh lục giác trên thân giúp dễ dàng siết chặt đầu nối vào cổng ren bằng cờ lê.
5. Nguyên lý hoạt động (Lắp đặt và Tháo rời)
- Lắp đặt ống (Connection): Để kết nối ống, bạn chỉ cần đẩy thẳng ống khí nén vào đầu nối cho đến khi ống chạm vào đáy và vòng kẹp tự động giữ chặt ống.
- Tháo rời ống (Disconnection): Để tháo ống, nhấn đều vào vòng nhả **màu trắng** (nút nhấn) vào sát thân đầu nối. Thao tác này sẽ mở vòng kẹp, cho phép bạn rút ống ra một cách dễ dàng mà không cần dùng lực kéo mạnh hay bất kỳ dụng cụ nào.
Cơ chế "One-Touch" này giúp tối ưu hóa thời gian và công sức trong các thao tác kết nối và bảo trì, đặc biệt hữu ích trong các môi trường sản xuất có nhịp độ cao.
6. Hướng dẫn lắp đặt và bảo trì Đầu Nối Nhanh Khí Nén MPL 0401N-W hiệu quả
Lắp đặt:
- Chuẩn bị ống: Cắt ống khí nén bằng dao cắt chuyên dụng để đảm bảo bề mặt cắt phẳng, vuông góc và không có bavia. Vết cắt không đều có thể gây rò rỉ.
- Siết ren: Siết chặt phần **ren ngoài** của đầu nối vào cổng thiết bị. Có thể sử dụng băng tan hoặc keo làm kín ren để đảm bảo độ kín tuyệt đối.
- Kết nối ống: Đẩy ống thẳng vào đầu nối cho đến khi cố định chắc chắn.
- Kiểm tra: Sau khi lắp đặt, cấp khí và dùng dung dịch nước xà phòng để kiểm tra các điểm nối xem có bị rò rỉ không.
Bảo trì:
- Kiểm tra định kỳ các đầu nối về dấu hiệu mài mòn, nứt hoặc hư hỏng. Thay thế kịp thời các phụ kiện bị lỗi.
- Đảm bảo nguồn khí nén luôn sạch và khô. Hơi ẩm, dầu hoặc bụi bẩn có thể làm giảm tuổi thọ của vòng đệm và cơ chế kẹp.
- Tránh vượt quá phạm vi áp suất và nhiệt độ làm việc cho phép.
- Không sử dụng đầu nối này cho các loại chất lỏng khác ngoài khí nén.
7. Ứng dụng thực tế của Đầu Nối Nhanh Khí Nén CDC MPL 0401N-W
Với **hình dạng cong chữ L**, **ren ngoài** tiện lợi và khả năng kết nối nhanh, Đầu Nối Nhanh Khí Nén CDC MPL 0401N-W được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khí nén:
- Hệ thống khí nén công nghiệp: Kết nối các loại ống khí nén vào xi lanh, van, bộ điều áp, bộ lọc khí, và các thiết bị khí nén khác có cổng ren cái, đặc biệt khi cần đổi hướng đường ống 90 độ.
- Máy móc tự động hóa: Trong các dây chuyền sản xuất, robot công nghiệp, hệ thống điều khiển tự động nơi cần đi dây gọn gàng và tối ưu không gian.
- Dụng cụ khí nén cầm tay: Nối ống cho các loại súng phun sơn, máy mài, máy vặn vít khí nén, v.v., tại các điểm cần uốn cong.
- Hệ thống điều khiển và truyền động: Dùng trong các mạch điều khiển khí nén đòi hỏi sự kết nối nhanh và tin cậy ở những vị trí góc.
- Thiết bị in ấn, đóng gói: Các máy móc cần kết nối khí nén ổn định và dễ tháo lắp trong không gian chật hẹp.
8. So sánh Đầu Nối Nhanh MPL với các loại Đầu Nối Khí Nén khác
| Tiêu chí | Đầu Nối Nhanh MPL (Cong Ren Ngoài) | Đầu Nối Nhanh MPC (Thẳng Ren Ngoài) | Đầu Nối Nhanh BUC (Nối Ống Cong) |
|---|---|---|---|
| Hình dạng | Góc L (90 độ) | Thẳng | Cong chữ L (Nối ống với ống) |
| Kiểu kết nối | Ống - Ren Ngoài | Ống - Ren Ngoài | Ống - Ống |
| Màu sắc nút nhấn | Trắng (đặc trưng cho dòng NW) | Trắng (đặc trưng cho dòng NW) | Thường là màu xám/đen (tùy model) |
| Linh hoạt định hướng | Có cấu trúc xoay, linh hoạt điều chỉnh hướng ống sau khi siết ren. | Cố định theo hướng ren. | Không linh hoạt về hướng. |
| Ứng dụng chính | Đổi hướng ống 90 độ tại điểm kết nối ren. | Kết nối ống vào cổng ren của thiết bị, tạo đường thẳng. | Đổi hướng hai đoạn ống khí nén. |
| Tối ưu không gian | Tiết kiệm không gian ở các góc, không gian hẹp. | Phù hợp cho các kết nối thẳng, gọn gàng. | Tối ưu cho đường thẳng. |
9. FAQ - Câu hỏi thường gặp về Đầu Nối Nhanh Khí Nén Trắng CDC MPL 0401N-W
- "Đầu nối MPL 0401N-W có dùng được cho nước không?"
- Không. Sản phẩm này được thiết kế chuyên biệt cho hệ thống khí nén (AIR) và không khuyến nghị sử dụng cho nước hoặc các loại chất lỏng khác.
- "Ren R 1/8 có ý nghĩa gì?"
- Ren R 1/8 là ký hiệu cho loại ren côn tiêu chuẩn BSPT (British Standard Pipe Taper thread) với đường kính danh nghĩa 1/8 inch. Đây là loại ren phổ biến trong các hệ thống khí nén và thủy lực, đảm bảo kết nối ren tự làm kín.
- "Làm thế nào để tháo ống ra khỏi đầu nối một cách an toàn?"
- Để tháo ống, bạn chỉ cần dùng ngón tay nhấn đều vào vòng nhả **màu trắng** (nút nhấn) và đồng thời rút ống ra. Không cần dùng lực kéo mạnh hay dụng cụ.
- "Tôi có thể sử dụng đầu nối này với các loại ống khác ngoài ống PU/Nylon không?"
- Sản phẩm được thiết kế tối ưu cho ống khí nén bằng PU (Polyurethane) hoặc Nylon. Việc sử dụng các loại ống khác có thể ảnh hưởng đến độ kín khí hoặc khả năng giữ ống.
10. Kết luận
Đầu Nối Nhanh Khí Nén Cong Trắng Phi 4 mm Ren Ngoài 1/8" CDC MPL 0401N-W là một giải pháp kết nối hiệu quả, tin cậy và linh hoạt cho các hệ thống khí nén. Với **hình dạng cong chữ L** cho phép đổi hướng dòng khí, **ren ngoài** tiện lợi và **nút nhấn màu trắng** dễ thao tác, sản phẩm này giúp tối ưu hóa không gian, đơn giản hóa quá trình lắp đặt và đảm bảo hoạt động an toàn, hiệu quả. Đây là lựa chọn đáng tin cậy để nâng cao chất lượng và độ bền cho hệ thống khí nén của bạn.
Bạn đang tìm kiếm một đầu nối khí nén cong chữ L, có ren ngoài và nút nhấn màu trắng cho hệ thống của mình? Đầu nối nhanh CDC MPL 0401N-W chính là lựa chọn lý tưởng!
