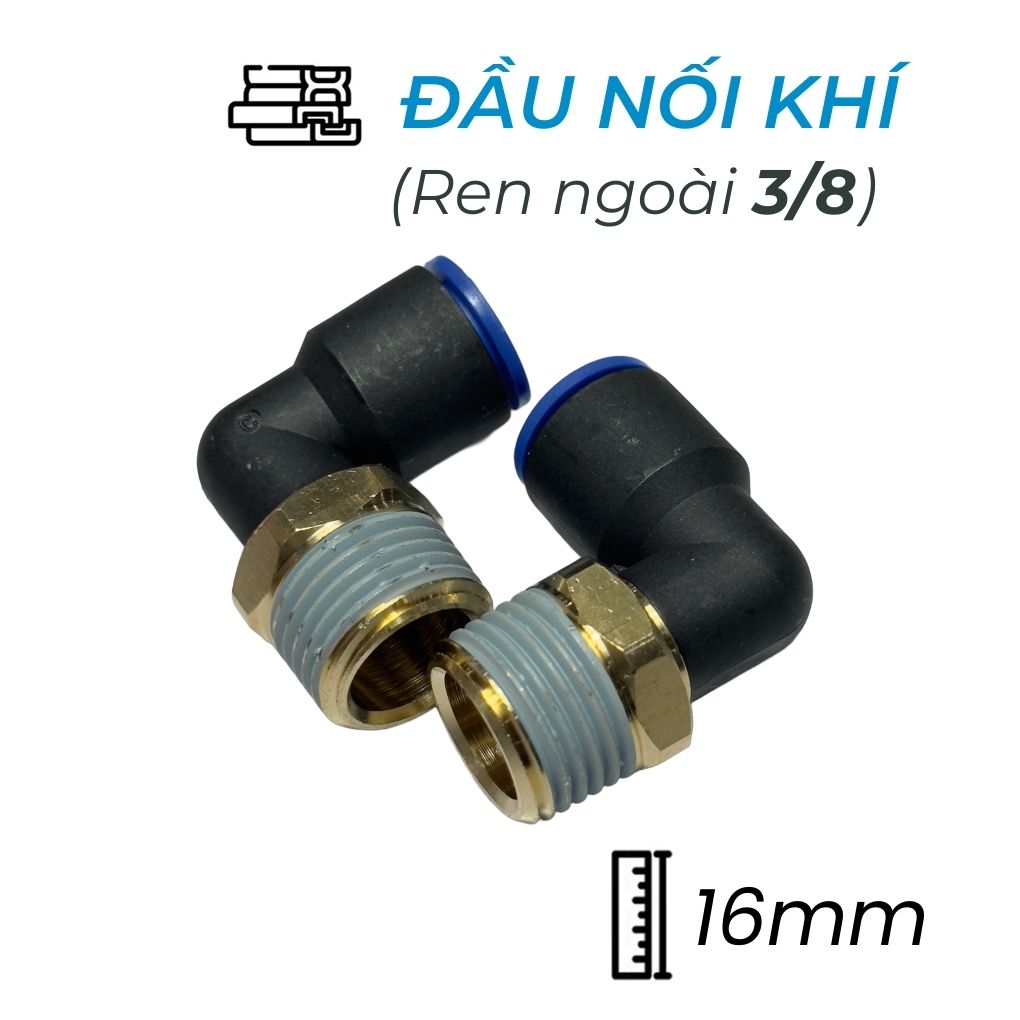

Đầu Nối Nhanh Khí Nén Cong Ø16mm - Ren Ngoài 3/8" CDC MPL 1603 (Màu Đen)

Đầu Nối Nhanh Khí Nén Cong CDC MPL 16-03 (Ống 16mm, Ren 3/8"): Kết Nối Ống Lớn vào Ren Nhỏ Hơn, Vẫn Đảm Bảo Lưu Lượng

Khi bạn đối mặt với tình huống cần kết nối ống khí nén lớn phi 16mm vào một cổng ren nhỏ hơn là 3/8 inch, Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 16-03 là giải pháp chuyên dụng và hiệu quả. Sản phẩm này được thiết kế để thực hiện việc chuyển đổi kích thước một cách an toàn, đồng thời vẫn duy trì khả năng kết nối nhanh chóng và định hướng dòng khí 90 độ một cách tối ưu.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 16-03

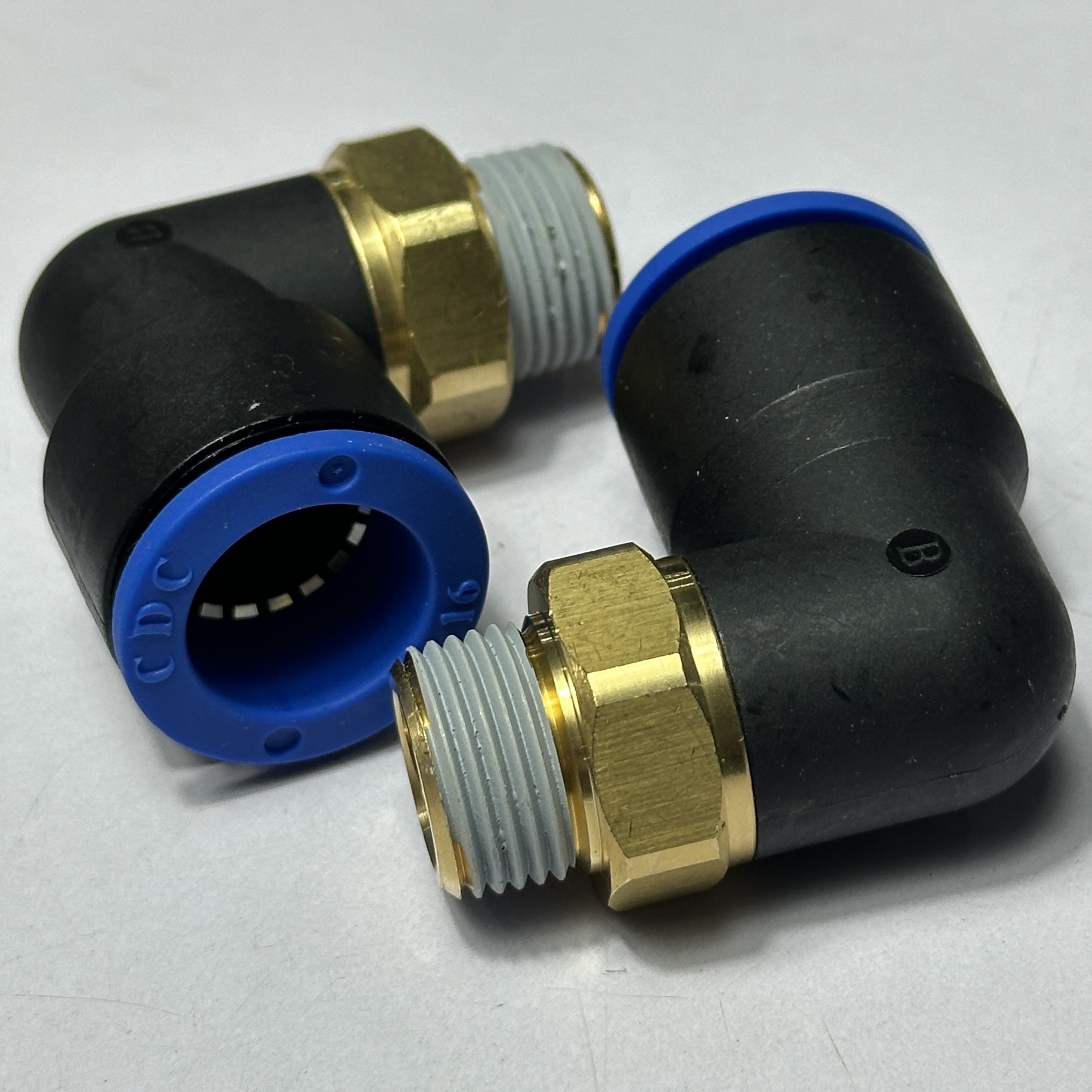

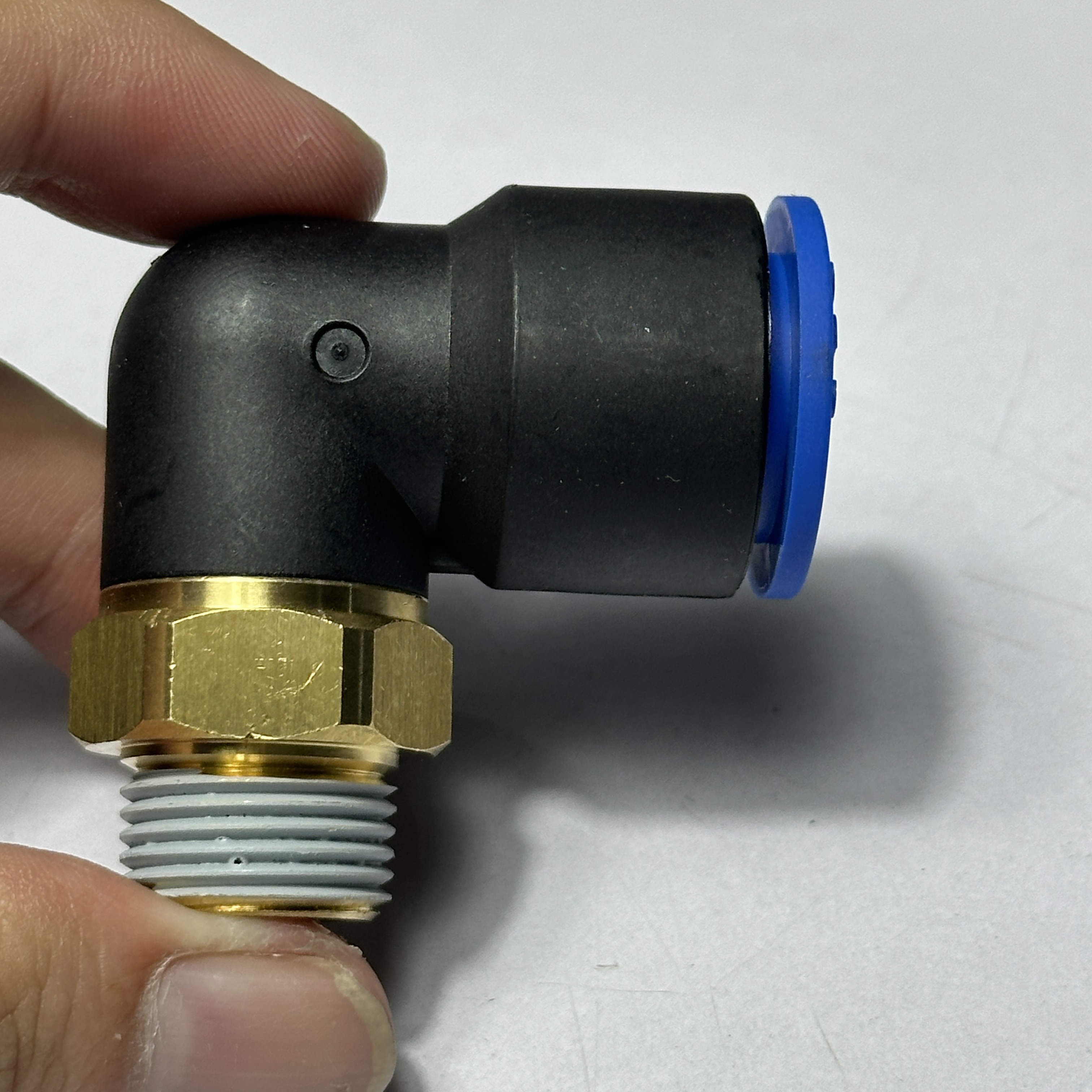

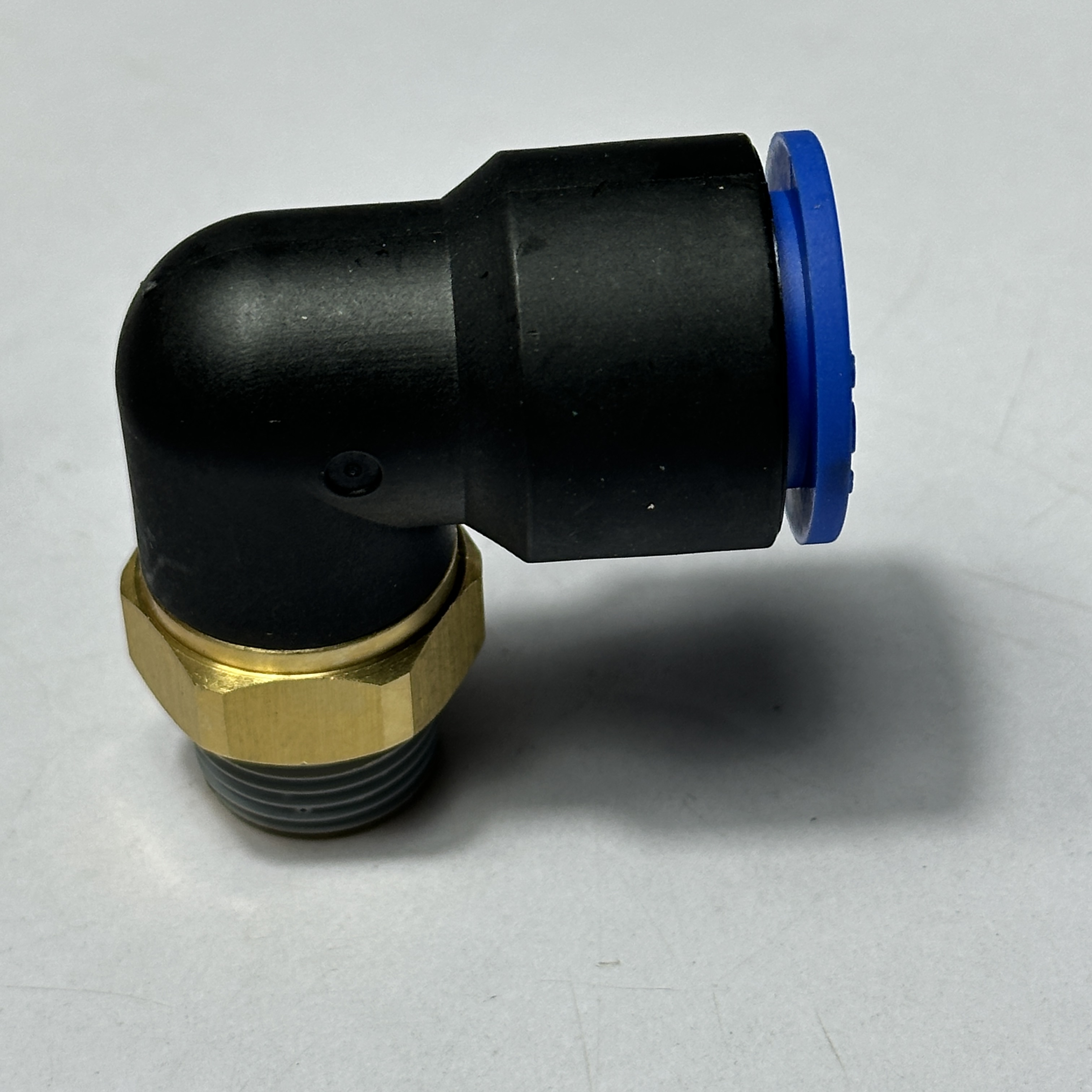

Đầu nối nhanh khí nén cong model MPL 16-03 của thương hiệu CDC được chế tạo để tạo mối nối vuông góc 90 độ giữa ống dẫn khí nén có đường kính ngoài lớn 16mm và một cổng ren trong kích thước 3/8 inch. Dù có sự chênh lệch kích thước, cơ chế "một chạm" (one-touch) và thiết kế khuỷu (elbow) vẫn đảm bảo sự tiện lợi tối đa trong lắp đặt và tối ưu hóa đường đi của ống khí.

Ứng dụng chính (Uses):

• Kết nối ống khí 16mm vào các thiết bị, van, hoặc manifold có cổng ren 3/8 inch.
• Phù hợp cho các ứng dụng cần chuyển đổi từ ống lớn sang cổng ren nhỏ hơn mà vẫn cần đảm bảo lưu lượng khá và kết nối chắc chắn.

2. Đặc điểm nổi bật và Lợi ích chính

• Kết nối "một chạm" cho ống 16mm: Cho phép lắp đặt và tháo ống khí 16mm một cách dễ dàng và nhanh chóng, không cần dụng cụ phức tạp.
• Thiết kế khuỷu 90 độ vững chắc: Tối ưu hóa việc đi ống, giảm căng thẳng cho ống và làm cho hệ thống gọn gàng, chuyên nghiệp.
• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay quanh thân ren BODY(BRASS) giúp dễ dàng căn chỉnh hướng lắp đặt.
• Độ kín cao, chống rò rỉ hiệu quả: Đảm bảo nhờ phớt SEAL(NBR) chất lượng cao cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT.
• Vật liệu bền bỉ, tuổi thọ cao: Sự kết hợp giữa PA66 (Nylon 66), Đồng thau (BRASS), Thép không gỉ (SUS) cho móng kẹp, và cao su Nitrile (NBR) cho gioăng/phớt, đảm bảo hoạt động lâu dài.
• Hiệu suất ổn định: Hoạt động tin cậy trong dải áp suất và nhiệt độ công nghiệp tiêu chuẩn.

3. Thông số kỹ thuật chi tiết của CDC MPL 16-03

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 16-03, được lấy từ bảng kích thước bạn đã cung cấp:

Lưu ý: Kích thước H(Hex) cho MPL 16-03 trong bảng là 21mm. Thông thường, ren R 3/8" sử dụng cờ lê 17mm. Khách hàng nên kiểm tra lại thông số này với MECSU hoặc trên sản phẩm thực tế để đảm bảo sử dụng đúng dụng cụ. Thông tin EA(BOX) cũng cần được xác nhận.

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 16-03

Cấu tạo của MPL 16-03 bao gồm các thành phần chính (dựa trên hình mặt cắt chung của dòng MPL, được điều chỉnh cho kích thước cụ thể):

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ, thiết kế mạnh mẽ cho ống 16mm)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR (Kích thước phù hợp cho ống 16mm)

5. Nguyên lý hoạt động

• Kết nối: Đẩy mạnh ống 16mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ giữ ống chắc chắn, và phớt SEAL(NBR) đảm bảo độ kín tối ưu.
• Tháo ống: Nhấn đều RELEASE SLEEVE(PA66) để giải phóng móng kẹp và dễ dàng rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Sử dụng ống khí (PU, PA, PE) có đường kính ngoài 16mm. Cắt đầu ống vuông và phẳng, loại bỏ ba via.
2. Lắp ống: Đẩy mạnh và thẳng ống vào đầu nối cho đến khi cảm thấy chặt và ống không thể vào sâu hơn.
3. Kết nối ren: Vặn phần ren R 3/8" vào cổng ren tương ứng. Sử dụng cờ lê có kích thước H là 21mm (theo bảng, nhưng nên kiểm tra lại) để siết chặt phần BODY(BRASS).
4. Kiểm tra: Cấp khí và kiểm tra kỹ các điểm nối xem có bị rò rỉ không.

5. Tháo ống: Ngắt nguồn khí và xả hết áp suất dư trước khi tháo. Nhấn đều RELEASE SLEEVE(PA66) và rút ống.

7. Ứng dụng thực tế của Đầu Nối CDC MPL 16-03

MPL 16-03 phù hợp cho các ứng dụng cần kết nối ống 16mm với ren 3/8" theo góc 90 độ, như:

• Các xylanh khí nén hoặc van điều khiển có lưu lượng lớn nhưng cổng vào là ren 3/8".
• Các điểm chuyển tiếp trong hệ thống đường ống chính sang các nhánh nhỏ hơn.
• Các thiết bị công nghiệp yêu cầu ống dẫn lớn nhưng điểm kết nối ren nhỏ hơn.

8. Lưu ý khi lựa chọn và bảo quản

• Chọn đúng model MPL 16-03 cho ống 16mm và ren R 3/8". Xác nhận lại kích thước cờ lê (H) nếu cần.
• Mua từ nhà phân phối chính hãng CDC như MECSU để đảm bảo chất lượng.
• Bảo quản nơi khô ráo, tránh nhiệt độ quá cao hoặc quá thấp và hóa chất.

9. FAQ - Câu hỏi thường gặp về CDC MPL 16-03

1. "Tôi có ống 16mm, muốn nối vào ren 3/8 inch thì loại MPL 16-03 này có được không?"
   • Chào bạn, vâng, đầu nối MPL 16-03 được thiết kế chính xác để kết nối ống 16mm với cổng ren 3/8 inch. Đây là lựa chọn phù hợp cho yêu cầu của bạn.
2. "Lỗ khí bên trong (ORIFICE) của đầu nối này là 13mm, có đảm bảo cho ống 16mm không?"
   • Dạ, với ORIFICE là 13mm, đầu nối MPL 16-03 vẫn đảm bảo lưu lượng khí rất tốt cho ống 16mm trong hầu hết các ứng dụng công nghiệp, giảm thiểu tổn thất áp suất.
3. "Kích thước cờ lê để siết ren 3/8 inch này là bao nhiêu? Bảng ghi 21mm có đúng không?"
   • Theo bảng thông số bạn cung cấp thì kích thước H(Hex) cho MPL 16-03 là 21mm. Thông thường, ren R 3/8" dùng cờ lê 17mm. Có thể đây là thiết kế đặc biệt của CDC cho model này để tăng độ vững chắc cho phần thân khi kết nối ống lớn. Bạn nên kiểm tra lại với MECSU hoặc trên sản phẩm thực tế để chắc chắn.
4. "Đầu nối này có nặng không? Tôi cần thông số trọng lượng."
   • Trọng lượng của một chiếc đầu nối MPL 16-03 là 33.9 gram bạn nhé.
5. "Sản phẩm này có sẵn hàng tại MECSU không?"
   • Chào bạn, để biết thông tin tồn kho chính xác và các chi tiết đặt hàng, bạn vui lòng liên hệ hotline 18008137 hoặc truy cập trực tiếp trang sản phẩm trên website mecsu.vn nhé.

10. Kết luận và Lời kêu gọi hành động (CTA)

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 16-03 (Ống 16mm, Ren 3/8") là một giải pháp kết nối chuyên biệt và mạnh mẽ, cho phép bạn dễ dàng tích hợp ống khí 16mm vào các hệ thống có cổng ren 3/8 inch. Với chất lượng vượt trội từ thương hiệu CDC và sự tiện lợi của cơ chế "một chạm", sản phẩm này đáp ứng tốt các yêu cầu kỹ thuật khắt khe.

Bạn cần giải pháp kết nối ống khí 16mm với ren 3/8" một cách nhanh chóng, an toàn và hiệu quả? CDC MPL 16-03 là lựa chọn đáng cân nhắc!
