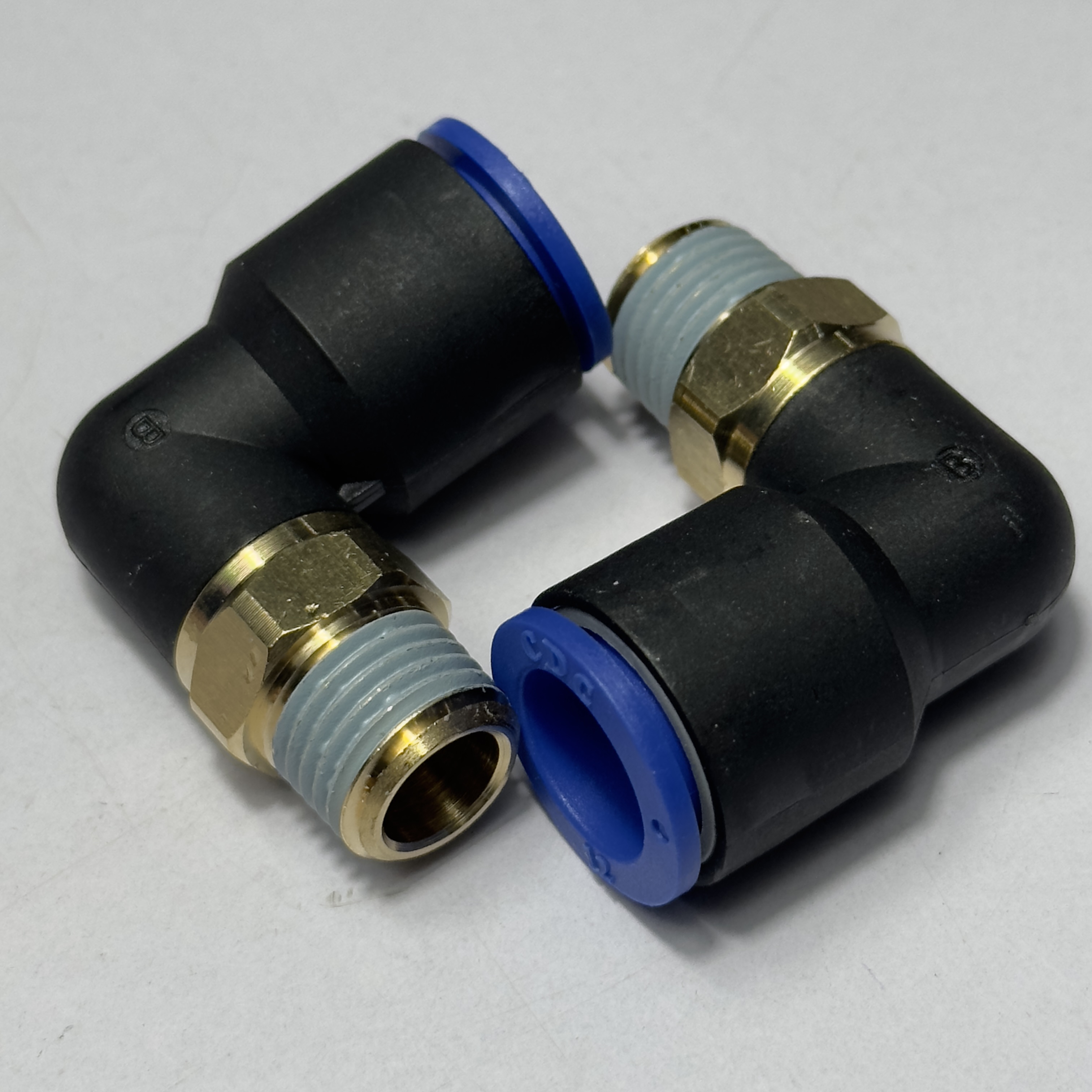

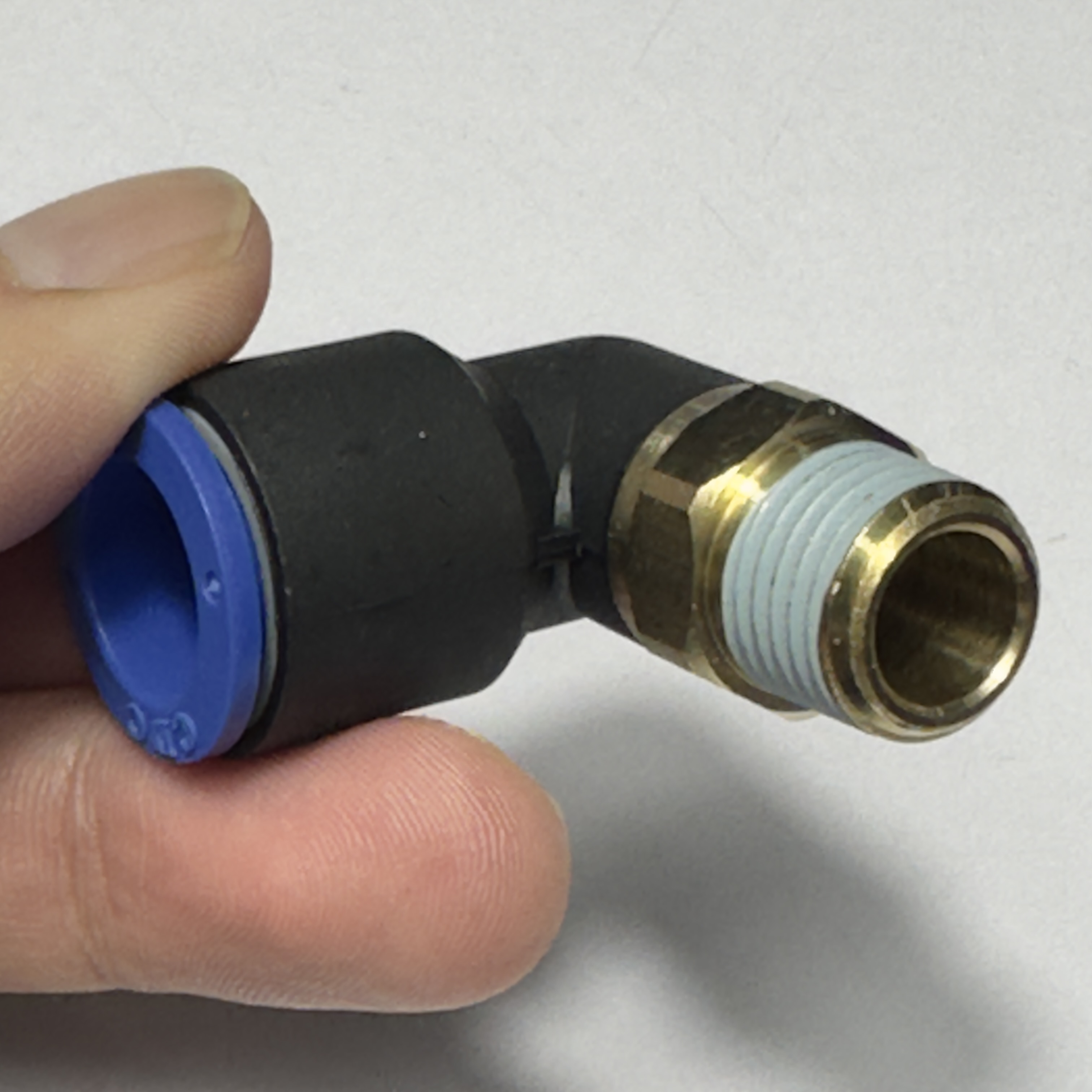

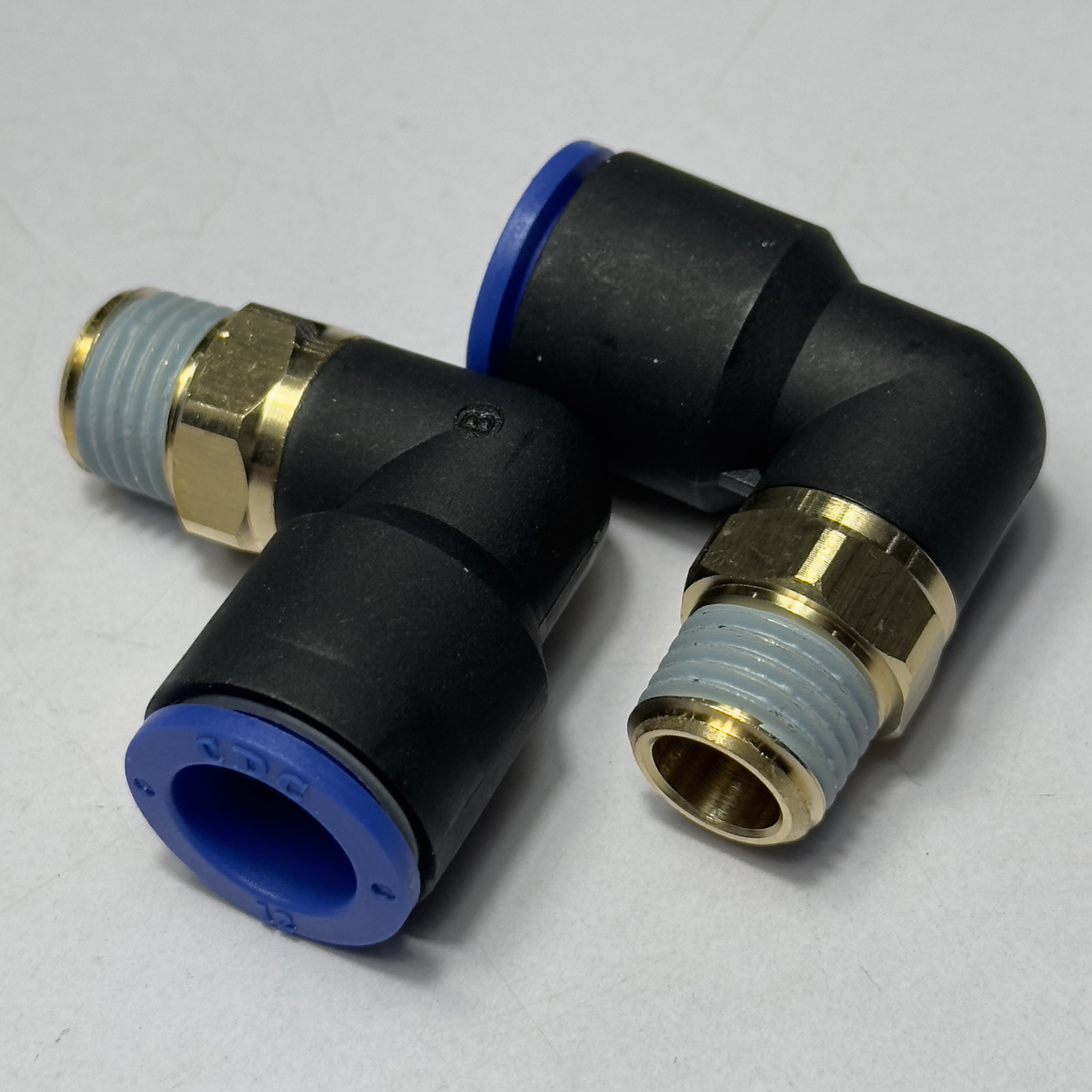

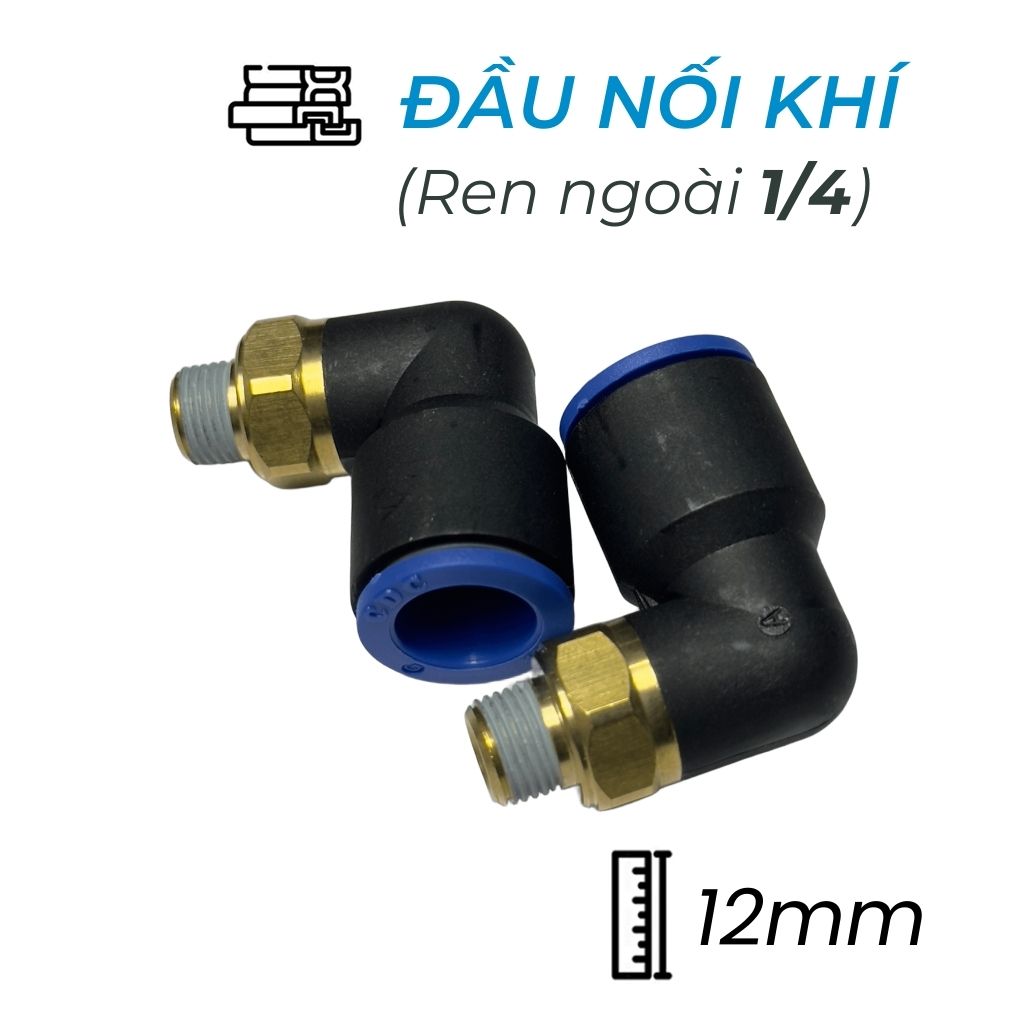

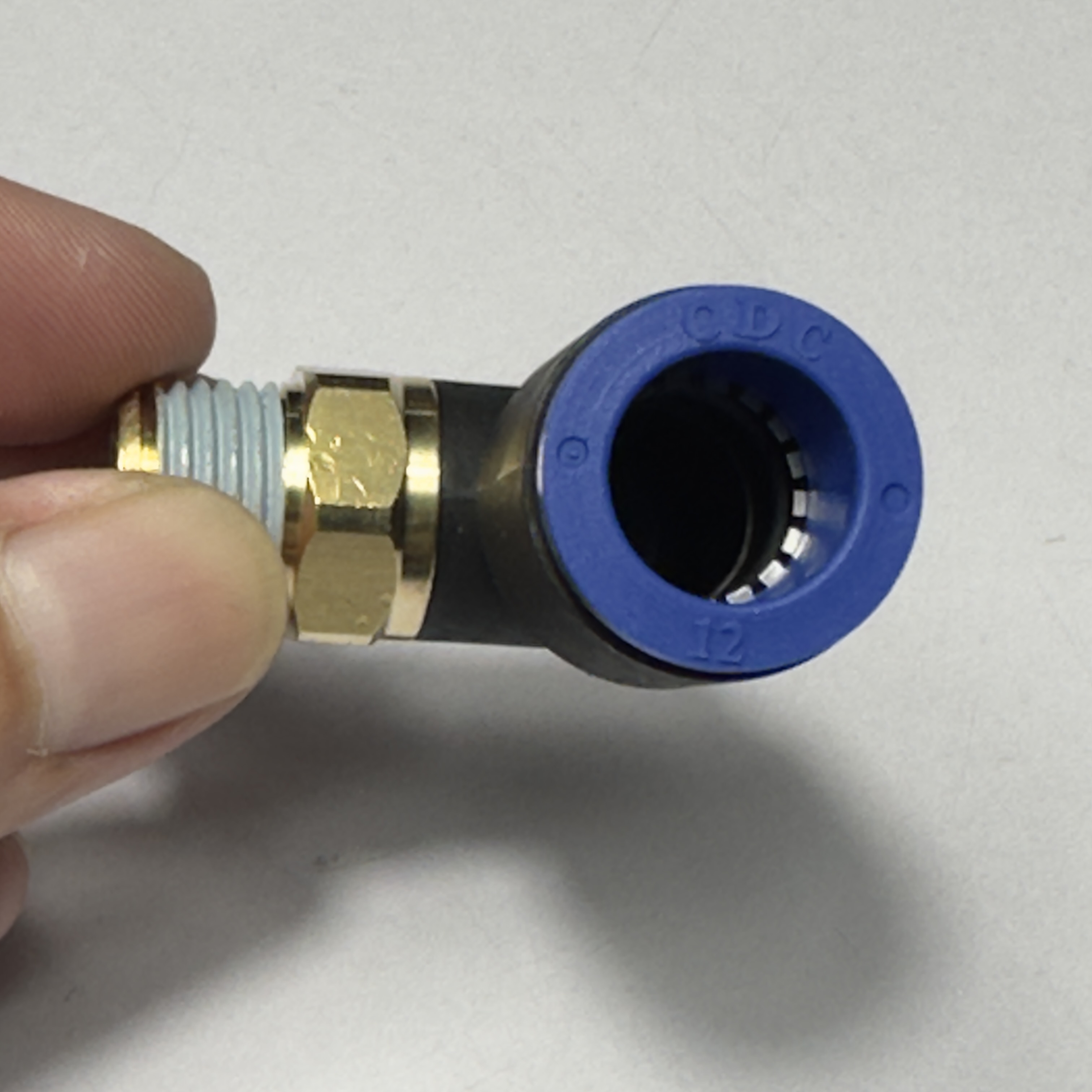

Đầu Nối Nhanh Khí Nén Cong Ø12mm - Ren Ngoài 1/4" CDC MPL 1202 (Màu Đen)
Mã đặt hàng: 0786052MPN: MPL-1202
Xuất trong ngày
Giá:37,800đcho 1 Cái
Đơn giá: 37,800đ/Cái, đã bao gồm VAT
Có sẵn 300 Cái
Đặt trước 15h hôm nay để xuất kho trong ngày
Chia sẻ:
&method=link){kind=small}
Chia sẻ:
Thông tin sản phẩm
| Hình Dáng | Cong 90° |
|---|---|
| Nhiệt Độ Giới Hạn | -20 ~ 80℃ |
| Kích Thước (A) | 10 mm |
| Chiều Dài (L) | 28.5 mm |
| Áp Suất Làm Việc | 0~990 Kpa |
| Áp Suất Âm | -750mmHg |
| Dùng Cho Ống | 12 mm |
| ORIFICE | 9.8 mm |
| Kích Thước (E) | 28.3 mm |
| Kích Thước (B) | 21.4 mm |
| H(Hex) | 15 mm |
| ØP | 19.5 mm |
| Size Ren Ngoài | R 1/4" |
| Brand | CDC |
Mô tả sản phẩm
Đầu Nối Nhanh Khí Nén Cong CDC MPL 12-02 (Ống 12mm, Ren 1/4"): Kết Hợp Hoàn Hảo Giữa Ống Lớn và Ren Nhỏ
Khi bạn cần kết nối ống khí nén phi 12mm vào một cổng ren nhỏ hơn như 1/4 inch, Đầu Nối Nhanh Khí nén Cong Đen CDC MPL 12-02 là giải pháp tối ưu. Sản phẩm này cho phép chuyển đổi kích thước một cách hiệu quả, đồng thời đảm bảo kết nối nhanh chóng, kín khít và định hướng dòng khí 90 độ một cách tiện lợi.
1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Công CDC MPL 12-02
Đầu nối nhanh khí nén cong model MPL 12-02 của CDC được thiết kế để tạo mối nối góc vuông 90 độ giữa ống dẫn khí nén có kính kính ngoài 12 mm và một cổng ren ở kích thước 1/4 inch . Sử dụng cơ chế "một chạm", MPL 12-02 giúp việc lắp đặt và giải cứu ống trở nên cực kỳ đơn giản, tiết kiệm thời gian và công sức.
Ứng dụng chính (Uses):
- Kết nối ống nén khí 12 mm vào các thiết bị hoặc đa dạng có cổng ren 1/4 inch.
- Phù hợp cho các ứng dụng cần chuyển đổi khí cụ hướng dẫn hoặc khi không lắp đặt yêu cầu hoạt động và thu gọn ở phần ren.
2. Đặc điểm nổi bật và lợi ích chính
- Kết nối "một chạm" nhanh chóng: Cho phép lắp đặt và rút ống 12mm chỉ bằng thao tác đẩy hoặc nhấn, không cần dụng cụ.
- Thiết kế giảm 90 độ: Tối ưu hóa công việc đi ống, đặc biệt trong không giới hạn, giúp hệ thống gọn gàng và chuyên nghiệp.
- Khả năng xoay lợi ích: Phần vỏ nhựa CASE(PA66) có thể xoay quanh thân ren BODY(BRASS) giúp dễ dàng điều chỉnh hướng.
- Độ kín cao, chống rỉ: Đảm bảo chất lượng cao SEAL (NBR) và lớp keo làm kín ren CHẤT DÍNH ĐƯỢC ÁP DỤNG TRƯỚC .
- Vật liệu bền bỉ, tuổi thọ cao: Kết hợp PA66, Đồng thau (BRASS), Thép không gỉ (SUS) cho móng kẹp và cao su NBR, đảm bảo hoạt động lâu dài.
- Hiệu suất ổn định: Hoạt động tin cậy trong phạm vi ứng dụng và nhiệt độ công nghiệp tiêu chuẩn.
3. Thông số kỹ thuật chi tiết của CDC MPL 12-02
Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 12-02, được lấy từ bảng kích thước bạn đã cung cấp:
| Thông số | Ký hiệu trên bản vẽ | Giá trị (MPL 12-02) | Mô tả |
| Người mẫu | - | MPL 12-02 | |
| Loại kết nối | - | Đầu nối nhanh khí nén cong, ren ngoài (Nam Elbow) | |
| Thương hiệu | - | CDC | |
| Màu sắc (Phần nhựa PA66) | - | Đen | |
| Tương thích ống kính | ĐẠI | 12mm | Ống kính bên ngoài của ống kính |
| Loại ren | - | Ren công hệ Anh (R) hoặc PT, có keo làm kín | |
| Kích thước ren ngoài | T | R 1/4 inch | |
| Nút nhấn bên ngoài đường kính | øP | 19,5mm | Đường kính lớn nhất của Release Release |
| Chiều dài tổng thể | L | 28,5mm | Từ đầu vào của ống đầu vào |
| Khoảng cách từ ống đến tâm trí | E | 28,3mm | Từ đầu cắm ống đến trục tâm của phần ren |
| Chiều dài ren | MỘT | 10mm | Chiều dài của loại ren kim phần |
| Khoảng cách từ ống đến vai trò | B | 21,4mm | Từ cổng đầu vào của thành phần phụ |
| ren lục giác kích thước | H | 15mm | Kích thước cờ lê (Across flats Hexagon) |
| Lỗi thông tin đường kính (ORIFICE) | - | 9,8mm | Đường kính nhỏ nhất của khí cụ |
| Trọng lượng (WEIGHT) | - | 16,1g | |
| Chất lỏng áp dụng | - | KHÍ NÉN (AIR) | Not use for nước hoặc chất khác |
| Dải áp dụng làm việc | - | 0 ~ 150 PSI (0 ~ 9,9 Kgf/cm² hay 0 ~ 990 KPa) | |
| Áp suất âm (Chân không) | - | -29,5 in Hg (-750 mmHg hay -750 Torr) | |
| Working Nhiệt độ | - | -20°C ~ 80°C | |
| Vật liệu (theo hình cắt) | - | Xem chi tiết ở mục "Cấu tạo" | |

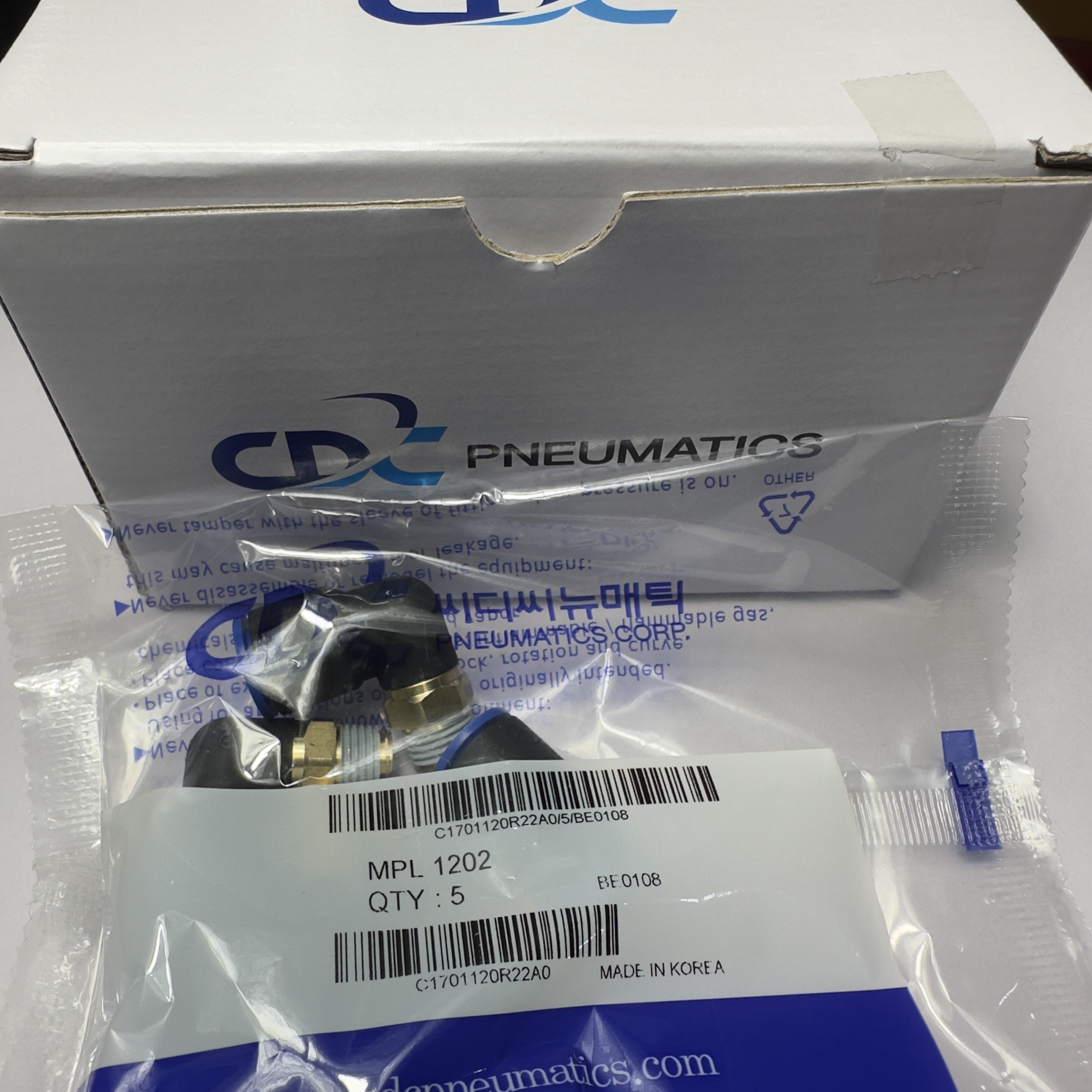

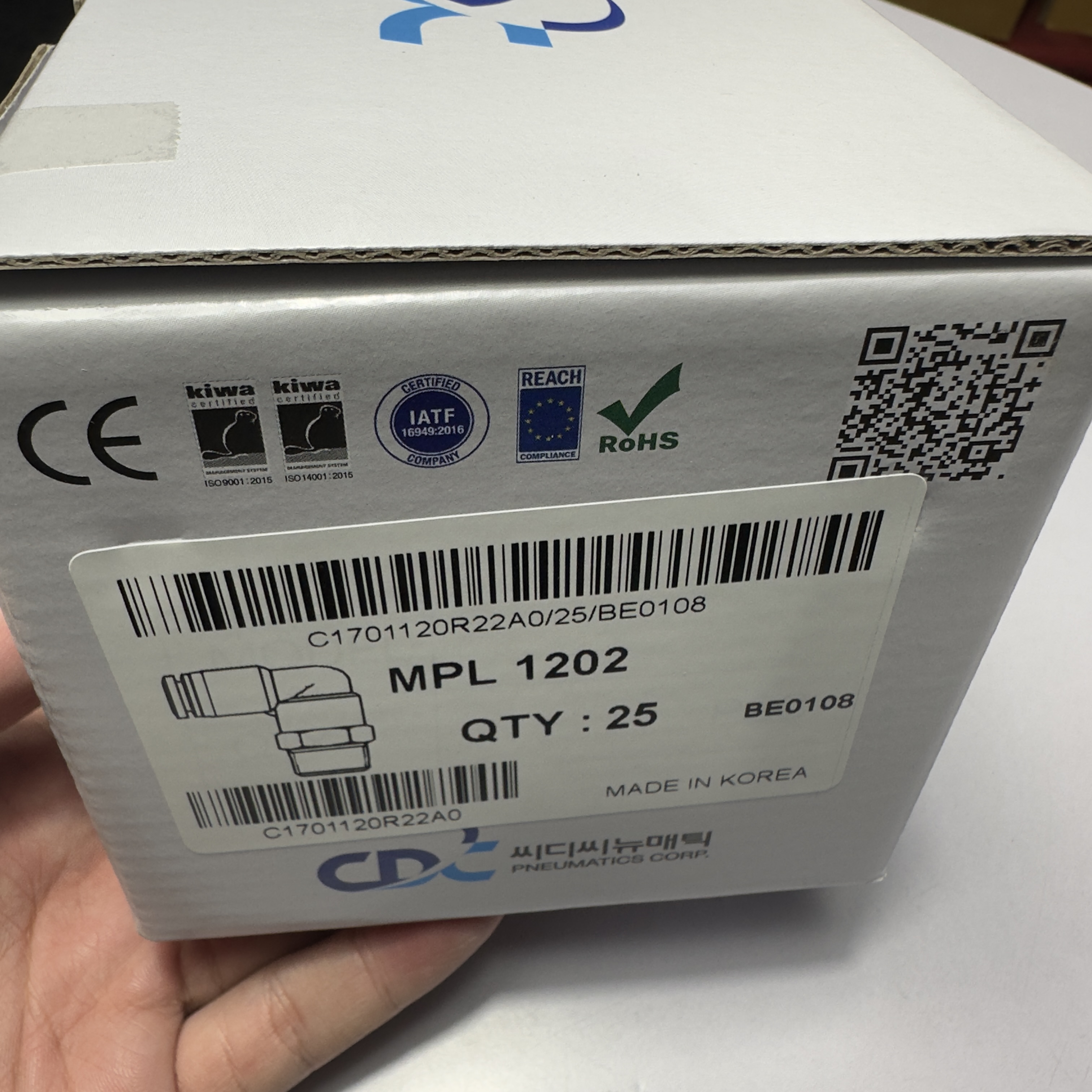

| Đóng gói chuẩn | EA(HỘP) | 25 cái/hộp | Số lượng/hộp |
4. Cấu hình chi tiết của Đầu Nối CDC MPL 12-02
Cấu hình tạo MPL 12-02 bao gồm các thành phần chính (dựa trên hình cắt chung của dòng MPL):
- CASE (Vỏ ngoài phần cong): PA66
- THÂN (Thân ren kim loại): BRASS (Đồng thau)
- O-RING (Gioăng giữa Case và Body): NBR
- CHẤT KEO DÁN TRƯỚC (Keo làm kín ren): Có sẵn
- RELEASE SLEEVE (Nút nhấn rút): PA66
- CỔ ÁO (Vòng cổ): PA66
- LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
- VÒNG TRỞ LẠI (Vòng đệm sau): PA66
- SEAL (Phớt làm kín ống): NBR
5. Nguyên lý hoạt động
- Kết nối: đẩy ống 12mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ giữ ống chắc chắn và phun SEAL(NBR) đảm bảo kín.
- Tháo ống: Nhấn RELEASE SLEEVE(PA66) để tháo móng kẹp và dễ dàng rút ống ra.
6. Hướng dẫn cài đặt và sử dụng an toàn
- Chuẩn bị ống: Sử dụng ống khí (PU, PA, PE) có đường kính ngoài 12mm . Cắt đầu vuông và vẽ, không có ba via.
- Ống: đẩy mạnh và ống thẳng vào đầu nối cho đến khi cảm thấy chặt chẽ.
- Kết nối ren: Vặn phần ren R 1/4" vào cổng ren tương ứng. Sử dụng cờ lê 15mm để bó chặt phần BODY(BRASS) .
- Kiểm tra: Cấp khí cụ và kiểm tra kỹ năng xem các điểm kết nối có bị rò rỉ không.
- Tháo ống: Ngắt nguồn khí và xả hết dư thừa trước khi rút. Nhấn RELEASE SLEEVE(PA66) và rút ống.
7. Ứng dụng thực tế của Đầu Nối CDC MPL 12-02
MPL 12-02 phù hợp cho các ứng dụng cần kết nối ống 12mm với ren 1/4" theo góc 90 độ, như:
- Cơ cấu chấp nhận, xylanh khí nén có yêu cầu ống dẫn 12mm nhưng cổng vào là ren 1/4".
- Nén khí điều khiển bảng hệ thống.
- Các điểm chia khí hoặc đa tạp có cổng ra ren 1/4".
8. Lưu ý khi lựa chọn và bảo quản
- Chọn đúng model MPL 12-02 cho ống 12mm và ren R 1/4".
- Mua từ nhà phân phối chính hãng CDC như MECSU để đảm bảo chất lượng.
- Bảo quản nơi khô ráo, tránh nhiệt độ quá cao hoặc quá thấp.
9. Câu hỏi thường gặp - Câu hỏi thường gặp về CDC MPL 12-02
- "Tôi có ống 12mm nhưng chỗ gắn ren chỉ có 1/4 inch, loại này có dùng được không?"
- Chào bạn, vâng đúng rồi ạ. Đầu nối MPL 12-02 này được thiết kế chuyên dụng để kết nối ống 12mm với cổng ren 1/4 inch, rất phù hợp cho trường hợp của bạn.
- "Lỗi thông tin của kết nối này có đủ lớn cho ống 12mm không, có sợ máy đo không?"
- Dạ, lỗi thông tin đường kính (ORIFICE) của model MPL 12-02 là 9,8mm. Đây là kích thước đảm bảo lưu lượng khí tốt cho ống 12mm trong hầu hết các ứng dụng thông thường, không gây khó khăn kể đâu ạ.
- "Đầu nối này làm bằng nhựa hết hay có loại kim không?"
- Đầu nối MPL 12-02 có phần vỏ bên ngoài và nút bấm làm bằng nhựa kỹ thuật PA66 chịu lực tốt. Phần thân ren bên trong được làm bằng đồng thau (BRASS) và móng kẹp ống làm bằng thép không gỉ (SUS) để đảm bảo độ bền và giữ ống chắc chắn ạ.
- "Cần dùng cờ lê bao nhiêu để chốt cái ren 1/4 inch này?"
- Bạn sẽ cần sử dụng cờ lê có kích thước 15mm (H=15mm) để ép phần ren 1/4 inch của đầu nối MPL 12-02 này nhé.
- "Nếu tôi muốn đặt mua số lượng nhiều thì hãy liên hệ như thế nào để có giá tốt?"
- Chào bạn, để được tư vấn và nhận báo giá tốt nhất cho đơn hàng số lượng lớn, bạn vui lòng gọi đến đường dây nóng 18008137 hoặc gửi email yêu cầu đến [email protected] . Nhóm ngũ cốc MECSU sẽ hỗ trợ bạn.
10. Kết luận và Lời kêu gọi hành động (CTA)
Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 12-02 (Ống 12mm, Ren 1/4") là một giải pháp kết nối linh hoạt và hiệu quả, cho phép bạn dễ dàng tích hợp ống khí 12mm vào các hệ thống có cổng ren 1/4 inch. Với chất lượng nổi trội từ thương hiệu CDC và tiện ích của cơ chế "một chạm", sản phẩm này sẽ làm hài lòng bạn.
Bạn cần kết nối ống khí 12 mm với ren 1/4" một cách nhanh chóng, an toàn và thẩm mỹ? CDC MPL 12-02 chính là câu trả lời!
Để biết thêm thông tin chi tiết, nhận báo giá hoặc đặt hàng sản phẩm, vui lòng truy cập website hoặc liên hệ với MECSU:
Hotline: 18008137
Email: [email protected]
Website: https://mecsu.vn/ca/786052
