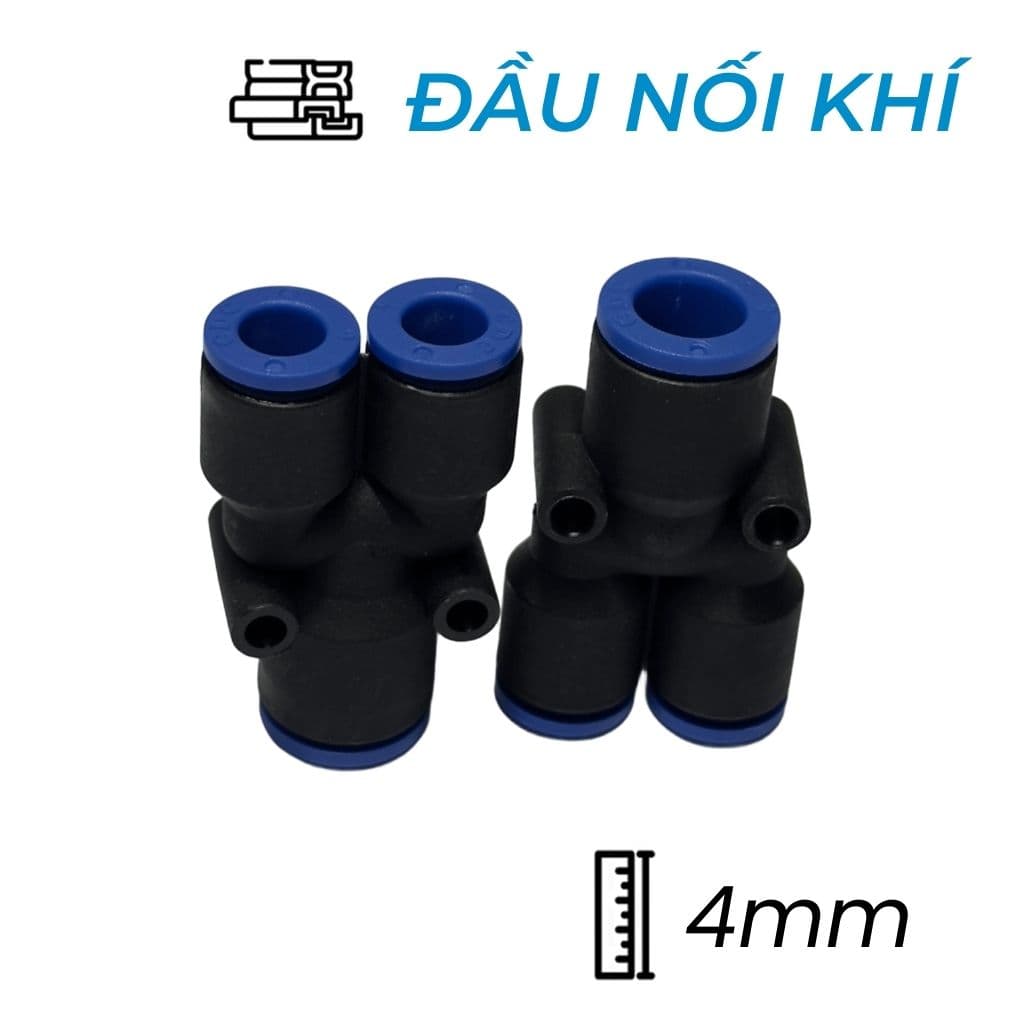

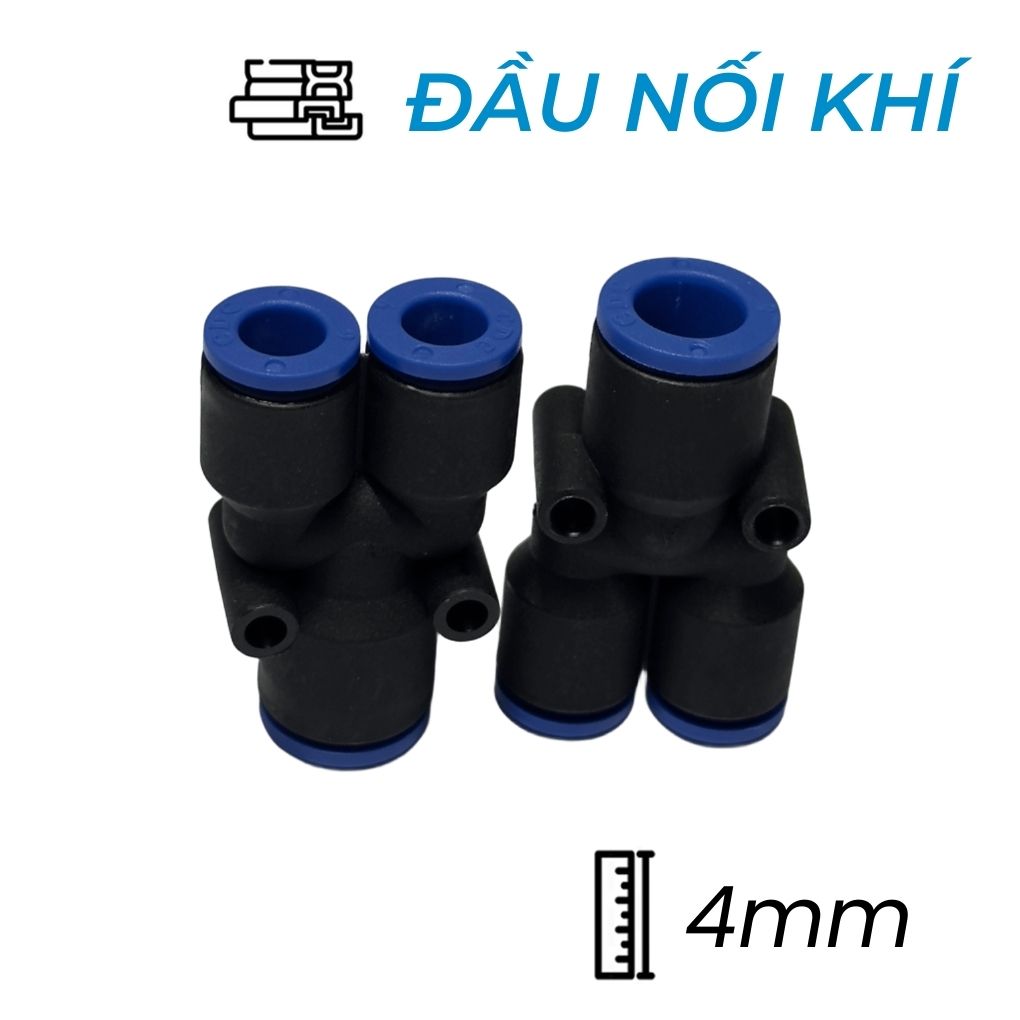

Đầu Nối Nhanh Khí Nén Chữ Y Ø4mm CDC MPY 04

Name: Đầu Nối Nhanh Khí Nén Chữ Y Ø4mm CDC MPY 04
Brand: CDC
SKU: MPY04
Price: 35532 VND
Availability: InStock

Mã đặt hàng: 0364723SKU: MPY04

Xuất trong ngày

Có sẵn: 180

1 Cái xuất kho 31/08/2026

Chia sẻ:

Thông tin sản phẩm

Hình Dáng	Chữ Y
ORIFICE	3.5 mm
Nhiệt Độ Giới Hạn	-20 ~ 80℃
Chiều Dài (L)	31 mm
Áp Suất Âm	-750mmHg
ØC	3.2 mm
Dùng Cho Ống	4 mm
Kích Thước (B)	13 mm
Áp Suất Làm Việc	0~2000 Kpa
ØP	9.3 mm
Áp Suất Làm Việc	0~290 Psi
Kích Thước (J)	9.3 mm
Kích Thước (M2)	11.7 mm
Kích Thước (E)	16.1 mm
Kích Thước (M1)	19.4 mm
Brand	CDC

Mô tả sản phẩm

Đầu Nối Nhanh Khí Nén Chữ Y Phi 4mm CDC MPY 04: Giải Pháp Chia Nhánh Linh Hoạt cho Hệ Thống Khí Nén

Trong các hệ thống khí nén và nước công nghiệp, việc chia nhánh đường ống là một nhu cầu phổ biến. Sản phẩm Đầu Nối Nhanh Khí Nén Chữ Y CDC MPY 04 là một giải pháp lý tưởng thuộc dòng M-ONE-TOUCH FITTINGS của CDC Pneumatics (Hàn Quốc). Với thiết kế hình chữ Y và khả năng kết nối nhanh chóng bằng một chạm, MPY 04 giúp việc lắp đặt và tháo gỡ ống trở nên dễ dàng, hiệu quả, phù hợp cho nhiều môi trường ứng dụng khác nhau.

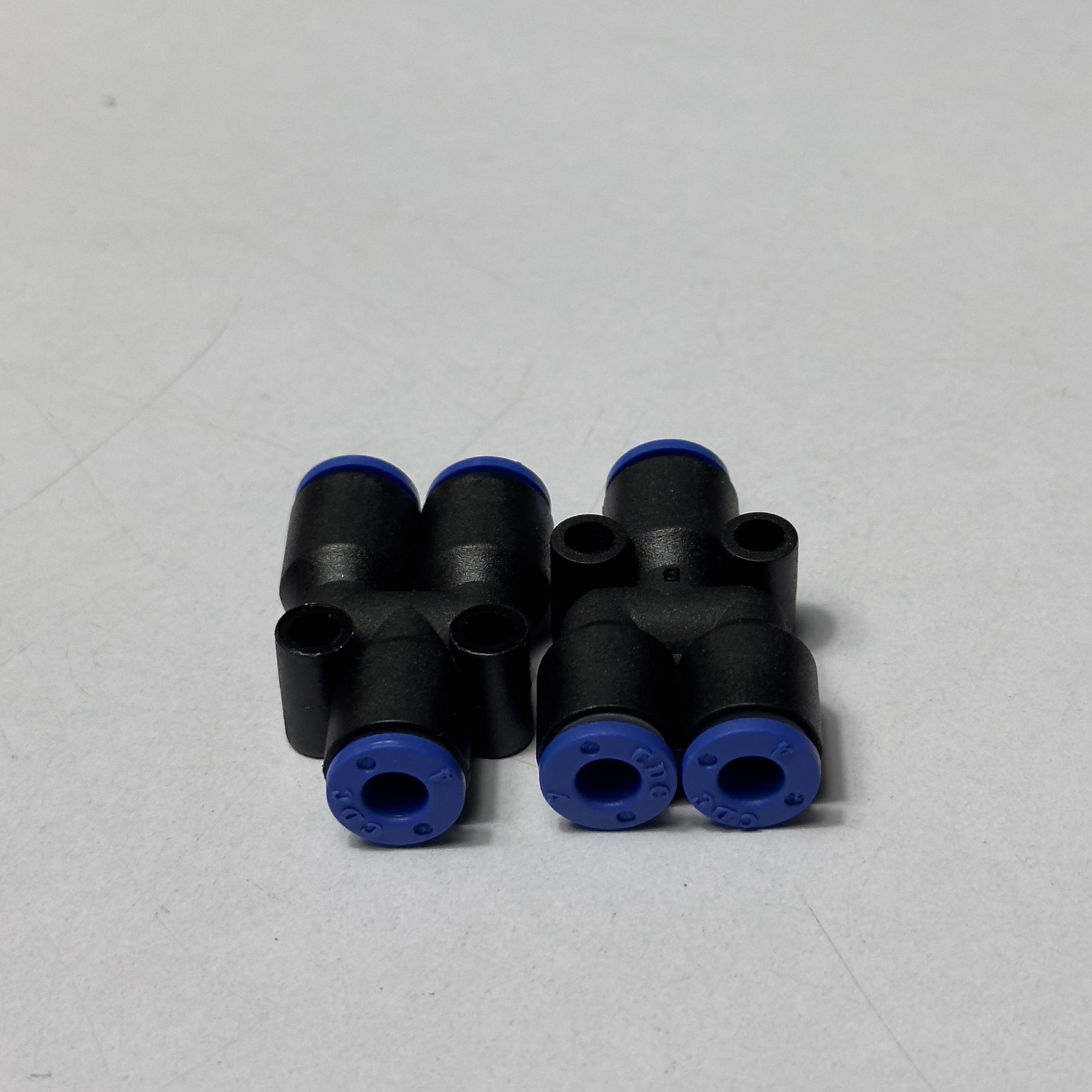

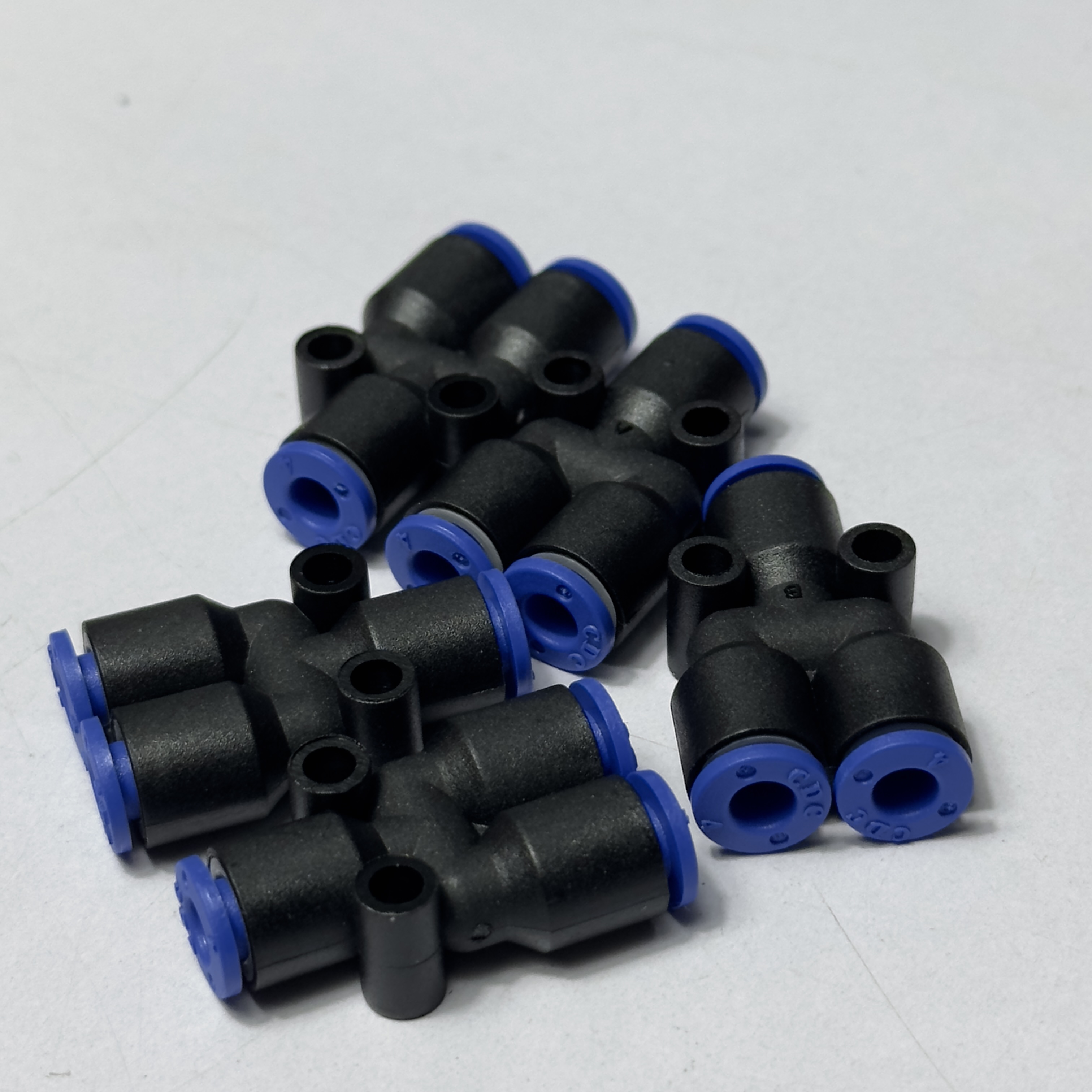

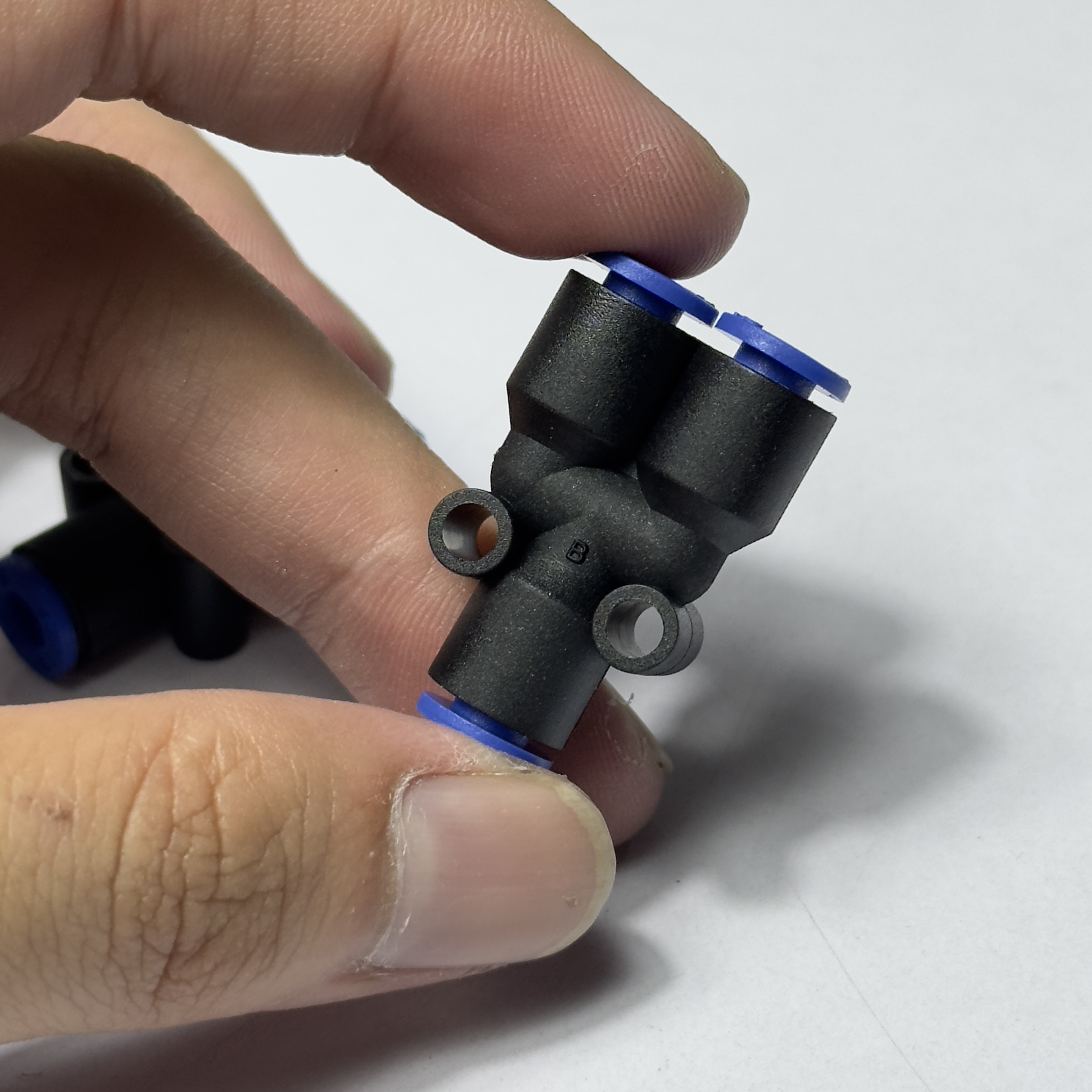

Hình ảnh Đầu Nối Nhanh Khí Nén Chữ Y CDC MPY

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Chữ Y CDC MPY 04

Đầu nối nhanh khí nén model MPY 04 của CDC được thiết kế đặc biệt cho việc nối ba ống khí nén theo hình chữ Y. Đây là một trong những loại đầu nối nhanh được sử dụng rộng rãi trong các hệ thống khí nén nhờ khả năng lắp đặt và tháo rời dễ dàng chỉ bằng một chạm. Với kích thước nhỏ gọn và thiết kế tối ưu, MPY 04 phù hợp cho các ứng dụng yêu cầu sự linh hoạt trong việc định tuyến và chia sẻ luồng khí hoặc nước công nghiệp. Sản phẩm này được thiết kế để sử dụng với ống khí nén có đường kính ngoài 4mm.

2. Thông số kỹ thuật chi tiết của CDC MPY 04

Bản vẽ kỹ thuật của Đầu Nối Nhanh Khí Nén CDC MPY

Thông số	Giá trị (MPY 04)
Model	MPY04
Hình dáng	Chữ Y
Đường kính ống áp dụng (ØD)	4 mm
Đường kính ngoài tối đa (ØP)	9.3 mm
Chiều dài L	31 mm
Chiều dài E	16.1 mm
Đường kính ØC	3.2 mm
Chiều dài B	13 mm
Kích thước M1	19.4 mm
Kích thước M2	11.7 mm
Kích thước J	9.3 mm
ORIFICE	3.5
Trọng lượng (g)	2.6 g

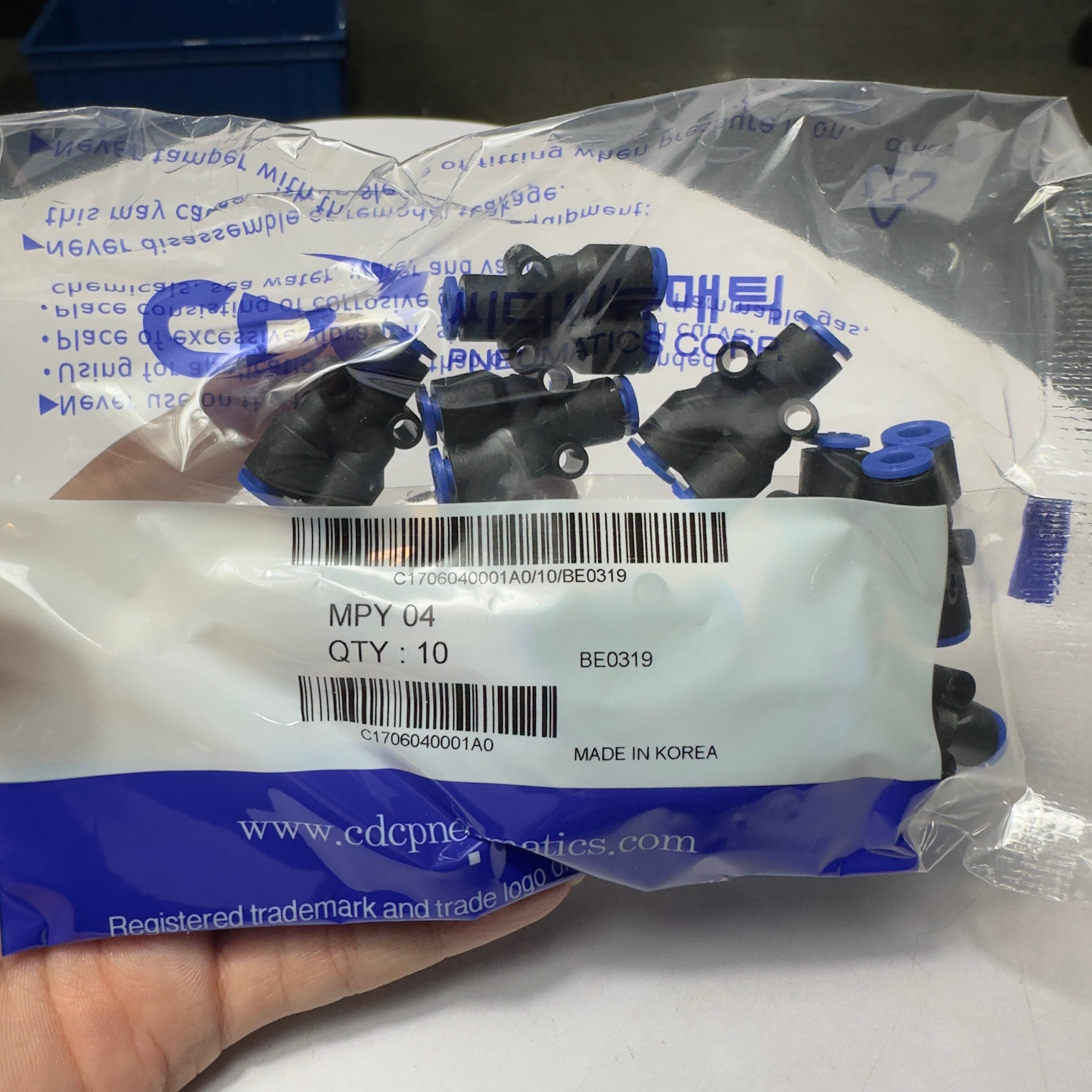

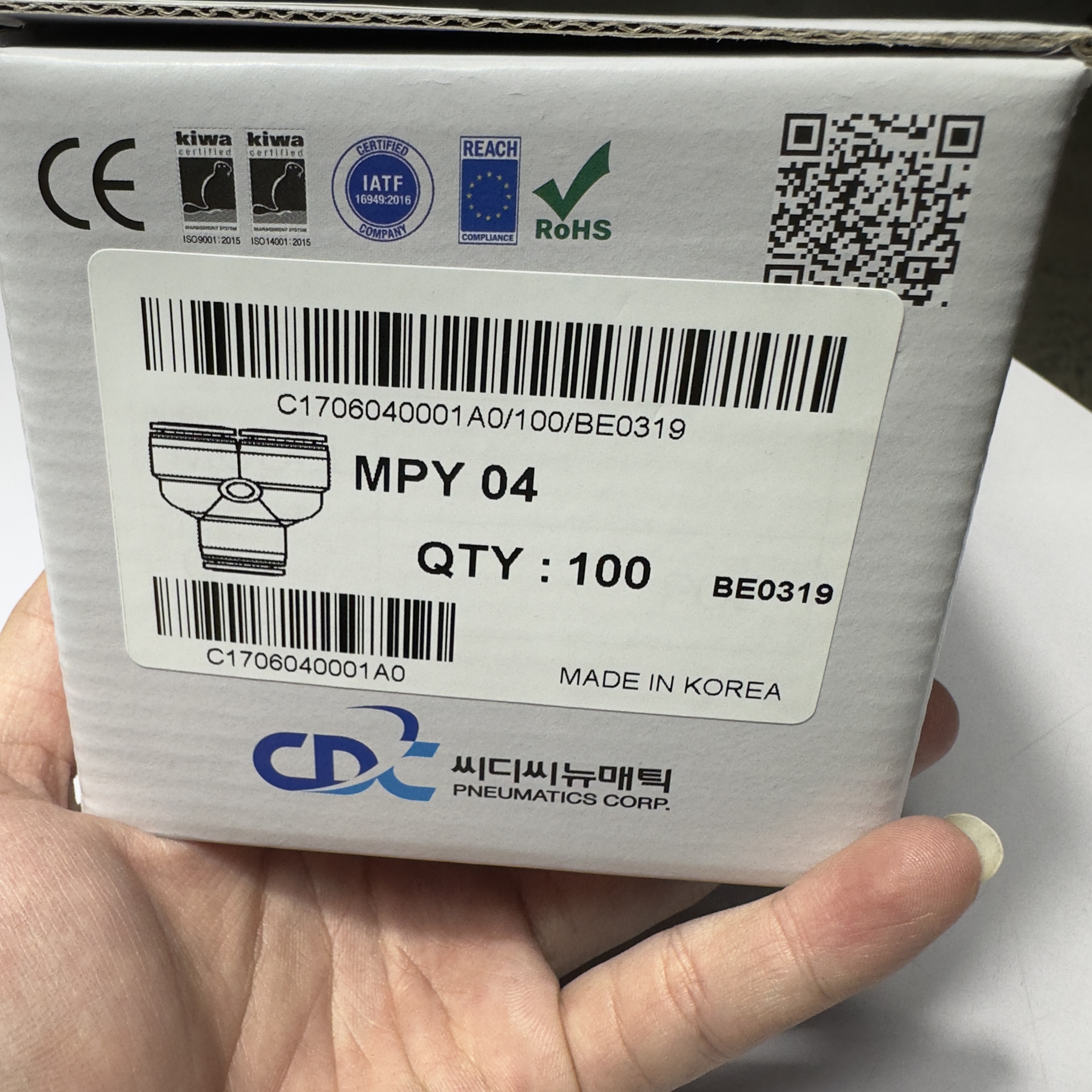

Số lượng đóng gói (EA(BOX))	100
Chất lỏng áp dụng	KHÍ NÉN (AIR) và NƯỚC CÔNG NGHIỆP (Industrial water)
Phạm vi áp suất làm việc	0 ~ 290 PSI (0 ~ 20 Kgf/cm² / 0 ~ 2000 KPa)
Áp suất âm	-29.5 in Hg (-750 mmHg / -750 Torr)
Phạm vi nhiệt độ làm việc	-4°F ~ 176°F (-20 ~ 80°C)
Danh mục	M-ONE-TOUCH FITTINGS

3. Vật liệu và Cấu tạo của Đầu Nối Nhanh Khí Nén CDC MPY 04

Đầu nối nhanh CDC MPY 04 được cấu tạo từ các vật liệu chất lượng cao, đảm bảo độ bền và hiệu quả hoạt động. Các thành phần chính bao gồm:

Vỏ (CASE), Cổ áo (COLLAR), Ống nhả (RELEASE SLEEVE): Bằng PA66 (Polyamide 66), vật liệu nhựa kỹ thuật có độ bền cao, khả năng chịu mài mòn và hóa chất tốt.
Phớt (SEAL): Bằng NBR (Cao su Nitrile Butadiene), cung cấp khả năng làm kín vượt trội, chống rò rỉ khí hoặc nước hiệu quả.
Vòng đệm lưng (BACK RING): Bằng POM (Polyoxymethylene), vật liệu nhựa kỹ thuật cứng cáp, chịu lực tốt.
Kẹp giữ (LOCK CLAW): Bằng thép không gỉ (SUS), đảm bảo giữ chặt ống mà không làm hỏng bề mặt ống.

Sơ đồ cấu tạo chi tiết của Đầu Nối Nhanh Khí Nén CDC

4. Ưu nhược điểm nổi bật của Đầu Nối Nhanh Khí Nén CDC MPY 04

Ưu điểm:

Lắp đặt và tháo rời nhanh chóng: Cơ chế "một chạm" giúp việc kết nối và ngắt kết nối ống trở nên cực kỳ dễ dàng, không cần dụng cụ hỗ trợ.
Thiết kế chữ Y: Lý tưởng cho các ứng dụng cần chia một luồng khí hoặc nước thành hai đường nhánh.
Vật liệu bền bỉ: Được chế tạo từ PA66, SUS, NBR, POM, mang lại tuổi thọ lâu dài và khả năng chống ăn mòn.
Phạm vi nhiệt độ và áp suất rộng: Hoạt động ổn định trong dải áp suất từ 0 ~ 290 PSI và nhiệt độ từ -20 ~ 80°C.
Đa năng: Có thể sử dụng cho cả khí nén và nước công nghiệp.

Nhược điểm:

Yêu cầu tư vấn kỹ thuật khi dùng cho nước: Mặc dù được chỉ định dùng cho nước công nghiệp, nhà sản xuất khuyến nghị liên hệ đội ngũ kỹ thuật khi ứng dụng với nước để đảm bảo hiệu suất tốt nhất.
Không có tính năng tự ngắt dòng: Khác với dòng SPC, dòng MPY không tự động ngắt dòng khí/nước khi tháo ống. Điều này có thể yêu cầu phải ngắt nguồn trước khi tháo rời để tránh rò rỉ. (so sánh với SPC đã biết)

5. Hướng dẫn lắp đặt và sử dụng Đầu Nối Nhanh CDC MPY 04 hiệu quả

Lắp đặt:

Chuẩn bị ống: Sử dụng dao cắt ống chuyên dụng để cắt ống khí nén phi 4mm vuông góc và loại bỏ mọi bavia. Đảm bảo bề mặt cắt nhẵn để đạt độ kín tối ưu.
Kết nối ống: Đẩy mạnh và dứt khoát ống vào cổng nối nhanh cho đến khi ống chạm vào đáy và được kẹp chặt. Kiểm tra bằng cách kéo nhẹ ống để đảm bảo ống đã được giữ chắc chắn.

Sử dụng và Vận hành:

Đảm bảo hệ thống hoạt động trong dải áp suất (0 ~ 290 PSI) và nhiệt độ (-20 ~ 80°C) cho phép của đầu nối.
Để tháo ống, chỉ cần nhấn vòng nhả (release sleeve) vào sát thân đầu nối và đồng thời kéo ống ra.
Kiểm tra định kỳ các mối nối để phát hiện sớm các dấu hiệu rò rỉ hoặc hư hỏng.

6. Ứng dụng thực tế của Đầu Nối Nhanh Khí Nén CDC MPY 04 trong công nghiệp

Đầu Nối Nhanh Khí Nén CDC MPY 04 là lựa chọn lý tưởng cho các ứng dụng cần chia nhánh đường ống trong các hệ thống khí nén và nước công nghiệp, bao gồm:

Hệ thống tự động hóa nhà máy, dây chuyền sản xuất.
Thiết bị và máy móc công nghiệp.
Hệ thống rô-bốt.
Ứng dụng trong ngành ô tô, điện tử.
Hệ thống xử lý nước, làm mát.
Các hệ thống đường ống phức tạp cần định tuyến linh hoạt.

7. So sánh Đầu Nối Nhanh CDC MPY với các dòng đầu nối khác

Dòng MPY (Union Y) của CDC là một phần của M-ONE-TOUCH FITTINGS, nổi bật với khả năng chia nhánh. Dưới đây là bảng so sánh để làm rõ sự khác biệt với các dòng đầu nối nhanh phổ biến khác của CDC:

Tính năng	Đầu Nối Nhanh MPY (Union Y)	Đầu Nối Nhanh SPC (Tự Ngắt)	Đầu Nối Nhanh MPC (Thẳng, ren ngoài)	Đầu Nối Nhanh MPUL (Cút góc 90°, 2 đầu ống)	Đầu Nối Nhanh MPUT (Chữ T, 3 đầu ống)	Đầu Nối Nhanh MPUC (Union Straight)	Đầu Nối Nhanh MPG (Giảm kích thước ống)
Chức năng chính	Nối ba ống dạng chữ Y	Tự động ngắt/khôi phục dòng khí khi tháo/lắp ống	Kết nối thẳng ống với cổng ren	Nối hai ống tại góc 90 độ	Chia nhánh 3 ống dạng chữ T	Nối thẳng hai ống cùng kích thước	Nối thẳng hai ống khác kích thước
Vật liệu chính	PA66, NBR, POM, SUS	Đồng thau, POM, SUS, NBR, ZINC	Đồng thau, PA66, SUS, NBR	PA66, SUS, NBR, POM	PA66, SUS, NBR, POM	PA66, SUS, NBR, POM	PA66, SUS, NBR, POM
Chất lỏng áp dụng	KHÍ NÉN, NƯỚC CÔNG NGHIỆP	KHÍ NÉN (AIR)	Khí nén, Nước công nghiệp	Khí nén, Nước công nghiệp	Khí nén, Nước công nghiệp	Khí nén, Nước công nghiệp	Khí nén, Nước công nghiệp
Khả năng tự ngắt dòng	Không	Có	Không	Không	Không	Không	Không
Ứng dụng chính	Chia nhánh đường ống (chữ Y)	Hệ thống cần thay đổi ống thường xuyên, thử nghiệm	Kết nối ống với cổng ren, hệ thống chung	Đổi hướng ống trong hệ thống	Chia luồng khí, kết nối đa điểm	Nối thẳng các đoạn ống	Thay đổi kích thước ống

8. FAQ - Câu hỏi thường gặp về Đầu Nối Nhanh Khí Nén CDC MPY 04

"Đầu nối MPY 04 có dùng được cho ống khí nén phi 6mm hay 8mm không?"
- Không. Đầu nối MPY 04 được thiết kế để kết nối với ống có đường kính ngoài 4mm. Để sử dụng cho ống 6mm hoặc 8mm, bạn cần lựa chọn mã sản phẩm MPY06 hoặc MPY08 tương ứng.
"Sản phẩm này có dùng được cho nước không?"
- Có. Đầu nối MPY 04 được chỉ định sử dụng cho cả khí nén và nước công nghiệp. Tuy nhiên, nhà sản xuất khuyến nghị liên hệ đội ngũ kỹ thuật của họ khi sử dụng trong ứng dụng nước để đảm bảo hiệu suất tốt nhất.
"Làm thế nào để tháo ống ra khỏi đầu nối?"
- Để tháo ống, bạn chỉ cần dùng ngón tay nhấn vòng nhả (release sleeve) vào sát thân đầu nối và đồng thời kéo ống ra.
"Đầu nối này có bền không?"
- Có. Đầu nối được chế tạo từ các vật liệu chất lượng cao như PA66, thép không gỉ (SUS), NBR và POM, đảm bảo độ bền và hiệu suất ổn định trong điều kiện làm việc tiêu chuẩn.

9. Kết luận

Đầu Nối Nhanh Khí Nén Chữ Y Phi 4mm CDC MPY 04 là một thành phần quan trọng trong việc xây dựng các hệ thống khí nén và nước công nghiệp phức tạp, yêu cầu chia nhánh. Với thiết kế nhỏ gọn, vật liệu bền bỉ và khả năng lắp đặt/tháo gỡ dễ dàng, MPY 04 mang lại sự tiện lợi và hiệu quả, giúp tối ưu hóa không gian và giảm thiểu thời gian bảo trì.

Cần giải pháp chia nhánh đường ống nhanh chóng và hiệu quả? Hãy chọn CDC MPY 04!
