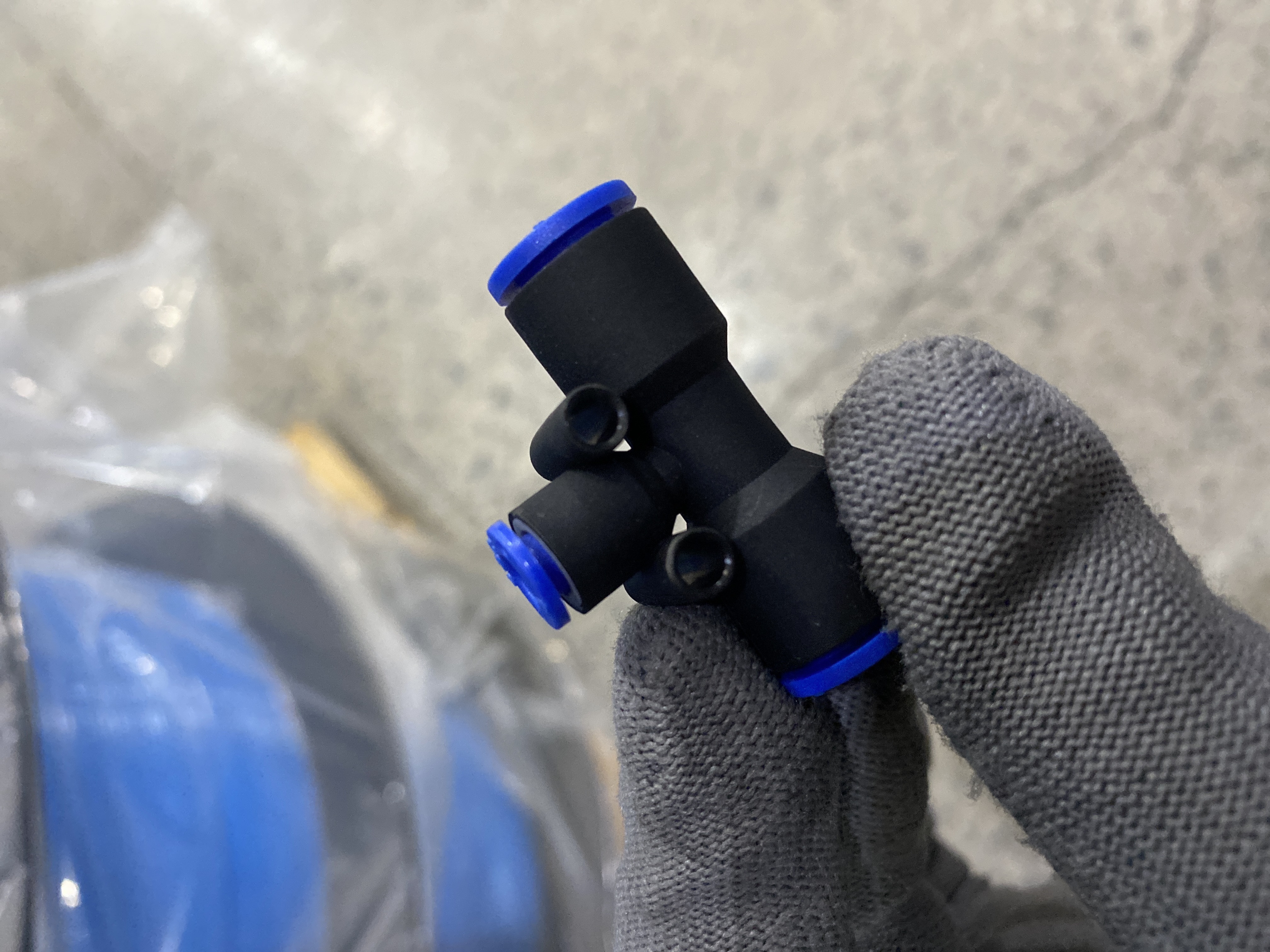

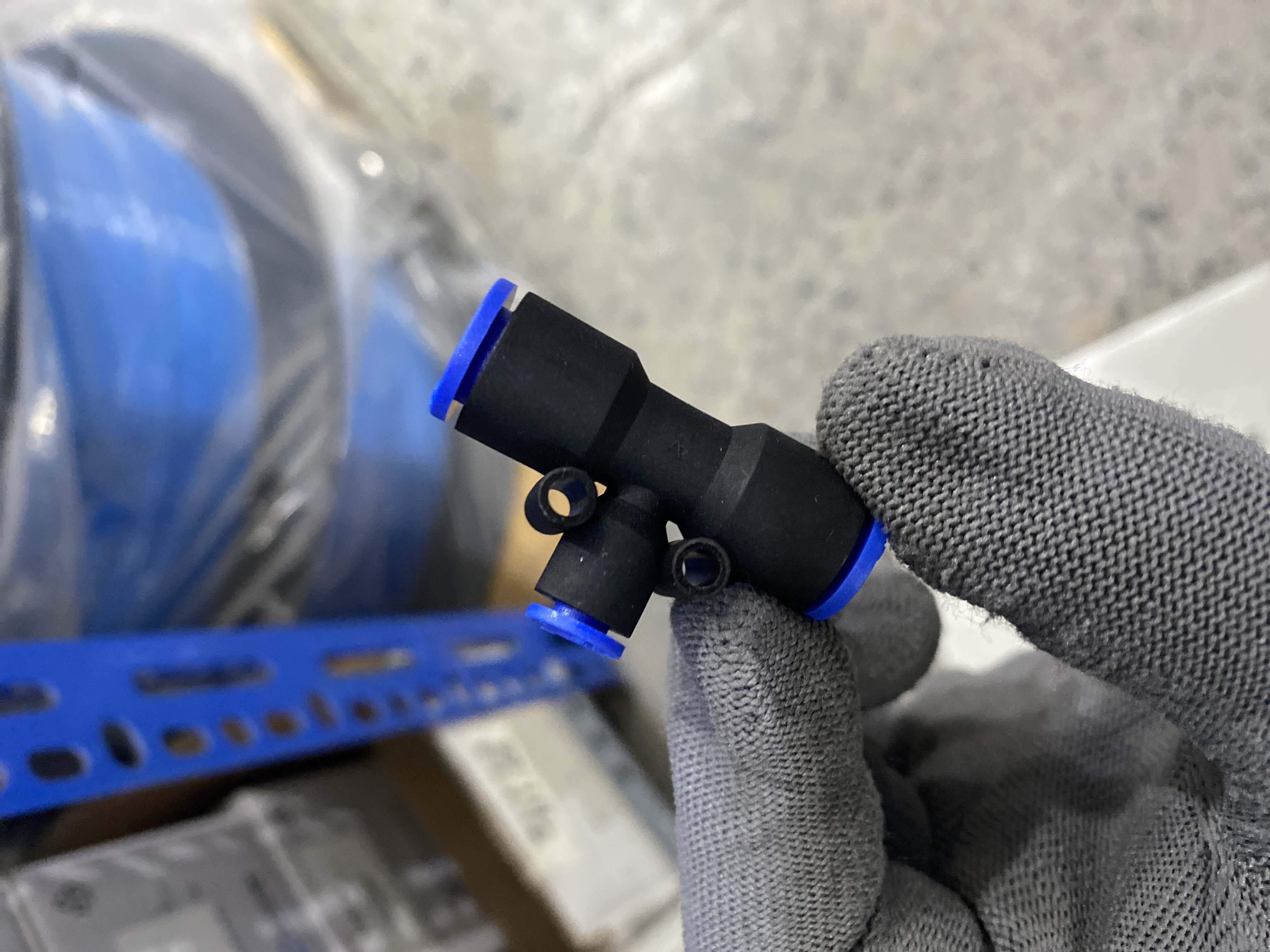

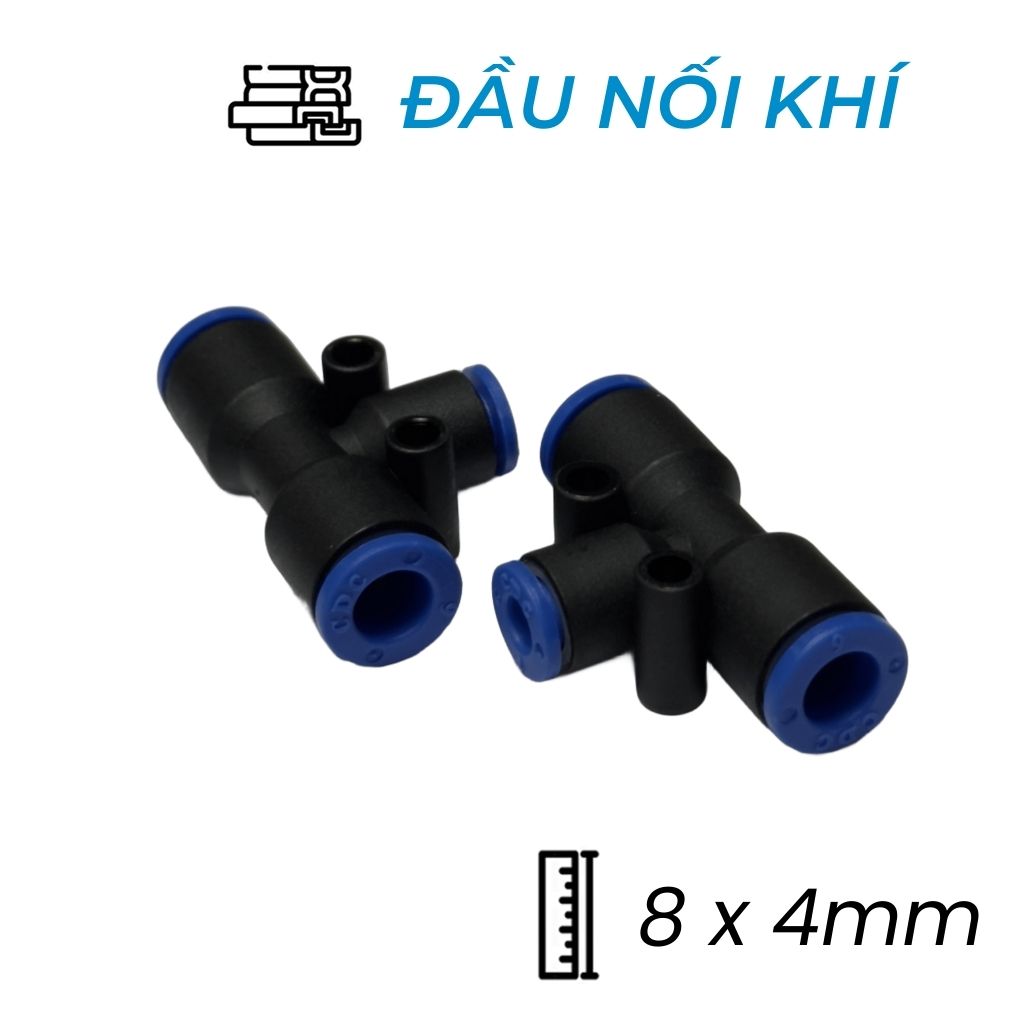

Đầu Nối Nhanh Khí Nén Chữ T Ø8x4mm CDC MPGT 0804 (Màu Đen)

Phân Tích Chuyên Sâu Đầu Nối Nhanh Khí Nén Chữ T Ø8x4mm CDC MPGT 0804 (Màu Đen) - Giải Pháp Chia Nhánh Giảm Cấp Linh Hoạt

1. Đầu Nối Nhanh Khí Nén Chữ T CDC MPGT 0804 là gì và vai trò kỹ thuật?

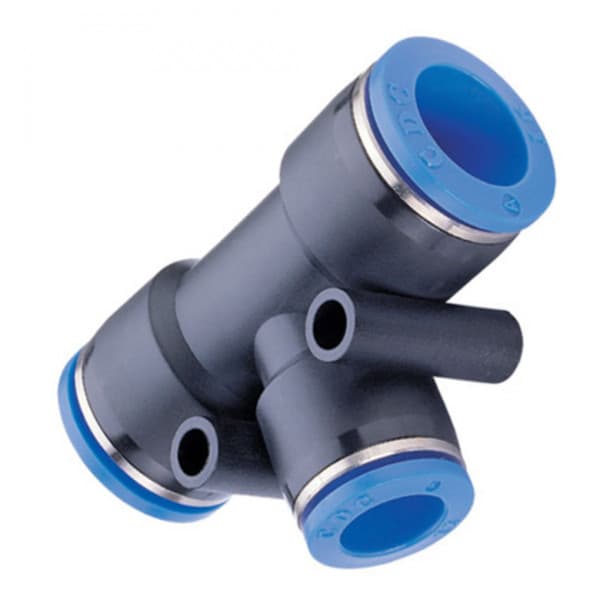

Đầu Nối Nhanh Khí Nén Chữ T Ø8x4mm CDC MPGT 0804 (Màu Đen) là linh kiện khớp nối một chạm chuyên dụng, đóng vai trò then chốt trong việc phân phối và thay đổi kích cỡ đường ống dẫn khí. Sản phẩm cho phép chuyển đổi từ một đường ống chính phi 8mm sang hai đường ống nhánh nhỏ hơn phi 4mm theo cấu trúc hình chữ T, giúp tinh gọn sơ đồ đi dây hơi và tăng áp lực tại các đầu ra nhánh nhỏ.

Sản phẩm mang mã đặt hàng 0786087 (MPN: MPGT-0804) đến từ nhà sản xuất CDC danh tiếng với độ chuẩn xác cơ khí cao. Với tông màu đen công nghiệp sạch sẽ và cơ chế cắm nhanh không dùng dụng cụ, MPGT-0804 là lựa chọn ưu việt cho các hệ thống yêu cầu sự gọn nhẹ tại các vị trí chấp hành cuối cùng của mạch khí nén.

2. Bảng dữ liệu kỹ thuật chi tiết của cút nối chữ T giảm CDC Ø8x4mm

Thương hiệu: CDC

Hình dáng: Chữ T giảm (Reducing Tee)

Màu sắc: Đen (Black)

3. Cấu tạo hình học và cơ chế thu nhỏ đường ống khí nén của đầu nối MPGT

Model CDC MPGT-0804 được gia công cơ khí tỉ mỉ với các đặc điểm cấu trúc tối ưu:

• Cơ chế khóa một chạm (Push-to-Connect): Sử dụng răng giữ kim loại chống gỉ bên trong, giúp khóa ống chặt chẽ ngay khi đưa vào, đồng thời hỗ trợ tháo rời nhanh chóng bằng cách nhấn vòng đệm nhựa.
• Chuyển đổi Ø8 sang Ø4: Tích hợp khả năng giảm cấp trực tiếp từ ống chính 8mm sang hai nhánh 4mm, loại bỏ nhu cầu sử dụng thêm các đầu nối thu nhỏ rời, từ đó hạn chế rò rỉ tại các mối nối trung gian.

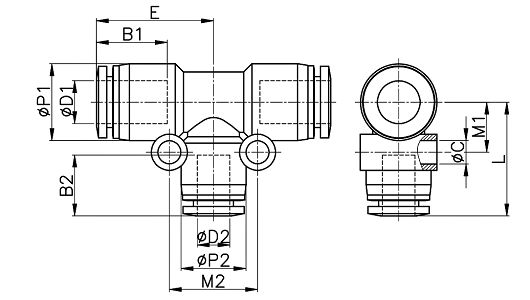

• Lỗ bắt vít ØC 4.5mm: Thân nhựa có sẵn lỗ định vị giúp kỹ thuật viên dễ dàng cố định đầu nối lên vách máy hoặc bảng điều khiển, giữ cho hệ thống ống dẫn luôn thẳng hàng và không bị rung lắc khi làm việc.

Kích thước ngậm ống M1 (9.7mm) và M2 (15mm) được tính toán để đảm bảo ống nhựa được ôm khít vượt qua vòng gioăng làm kín, đảm bảo an toàn tuyệt đối ngay cả khi áp suất đạt ngưỡng tối đa.

4. Tại sao vật liệu nhựa kỹ thuật đen và thương hiệu CDC lại được tin dùng?

Chất lượng vật liệu là yếu tố định hình sự thành công của dòng đầu nối này:

• Nhựa PA kỹ thuật màu đen: Khác với các dòng nhựa màu, nhựa đen có khả năng chống tia UV tốt hơn, hạn chế tình trạng giòn gãy và bạc màu trong môi trường có ánh sáng mạnh hoặc dầu mỡ bám dính.
• Thương hiệu uy tín: CDC nổi tiếng với các tiêu chuẩn khắt khe về độ kín khí. Việc lựa chọn sản phẩm chính hãng giúp hệ thống tránh được các vụ sụt áp vô hình, tiết kiệm chi phí điện năng cho máy nén khí.
• Gioăng đệm NBR siêu bền: Bên trong sử dụng cao su Nitrile (NBR) kháng dầu, đảm bảo sự đàn hồi lâu dài và ngăn chặn rò rỉ khí hiệu quả.

5. Khả năng chịu áp suất và lưu lượng dòng chảy (Orifice) của đầu nối CDC

Hiệu suất vận hành của đầu nối MPGT 0804 đáp ứng tốt các tiêu chuẩn khắt khe:

• Áp suất vận hành ổn định: Chịu được áp lực tới 990 Kpa, hoàn toàn tương thích với hầu hết các nguồn khí nén tiêu chuẩn trong nhà máy tại Việt Nam.
• Thông số Orifice 3mm: Đường kính lỗ thông bên trong 3mm được thiết kế để tạo ra sự cân bằng giữa lưu lượng khí và áp lực phun, rất phù hợp cho các thiết bị cần lực khí mạnh nhưng lượng khí thấp.
• Khả năng chịu chân không: Đạt mức -750 mmHg, sản phẩm là linh kiện lý tưởng cho các ứng dụng hút giữ sản phẩm bằng núm hút chân không.

6. So sánh các loại đầu nối nhanh chữ T giảm phổ biến trên thị trường

Việc nhận diện phân khúc giúp bạn đầu tư đúng mức cho hệ thống của mình:

Dòng đầu nối CDC (Sản phẩm hiện tại):

• Ưu điểm: Độ hoàn thiện cao, chịu áp tốt, thương hiệu đảm bảo về độ bền, kích thước chuẩn xác theo catalogue giúp thay thế dễ dàng.

Dòng đầu nối không nhãn hiệu:

• Ưu điểm: Giá thành rẻ nhưng vật liệu nhựa nhanh bị lão hóa, răng giữ kim loại dễ gỉ sét làm hỏng bề mặt ống dẫn.

Dòng đầu nối kim loại:

• Ưu điểm: Chịu nhiệt và va đập cực tốt, tuy nhiên trọng lượng nặng và không phù hợp cho các bộ phận chuyển động nhanh của robot.

7. Đánh giá ưu điểm và những điểm cần lưu ý khi vận hành đầu nối CDC Ø8x4mm

Sản phẩm nào cũng có những lợi thế riêng và giới hạn kỹ thuật cần tuân thủ:

Ưu điểm nổi bật:

• Tối ưu hóa không gian: Chiều dài chỉ 20mm, cực kỳ nhỏ gọn để lắp đặt trong các hộp kỹ thuật chật hẹp.
• Lắp đặt siêu nhanh: Giảm thời gian dừng máy bảo trì nhờ cơ chế cắm rút linh hoạt.
• Chia nhánh đồng thời: Giải quyết đồng thời hai bài toán là chia nhánh khí và thu nhỏ kích thước ống dẫn.

Giới hạn cần lưu ý:

• Nhiệt độ hoạt động: Chỉ ổn định trong dải 0 ~ 60℃, không nên lắp đặt trực tiếp cạnh các bộ phận phát nhiệt lớn.
• Môi chất: Khuyên dùng cho khí nén sạch. Nếu dùng cho chất lỏng, cần kiểm tra tính tương thích của gioăng NBR.

8. Các kịch bản sử dụng tối ưu cho đầu nối chữ T giảm trong hệ thống tự động hóa

Đầu nối CDC MPGT 0804 là "mắt xích" quan trọng trong nhiều quy trình sản xuất:

• Hệ thống robot gắp linh kiện: Chia khí từ đường ống chính 8mm ra các ống 4mm để điều khiển các xi lanh nhỏ hoặc tay kẹp robot yêu cầu độ chính xác cao.
• Dây chuyền sản xuất điện tử: Sử dụng trong các máy lắp ráp linh kiện vi mạch, nơi cần luồng khí nén tinh gọn và áp suất ổn định.
• Ngành in ấn và bao bì: Phân phối khí đến các béc phun nhỏ hoặc bộ phận cảm biến hành trình sử dụng khí nén.
• Thiết bị phòng thí nghiệm: Ứng dụng trong các thiết bị đo lường cần dẫn truyền khí hoặc tạo áp suất âm (chân không) với lưu lượng nhỏ.
• Máy đóng nút và dán nhãn: Điều hướng luồng khí đến các cụm chức năng phụ trên máy tự động hóa.

9. Độ bền nhiệt độ và tính ổn định vật lý của dòng linh kiện CDC màu đen

Sản phẩm được thiết kế để chịu đựng các điều kiện công nghiệp thực tế:

Vật liệu nhựa đen cao cấp của CDC có tính ổn định cơ tính vượt trội, không bị giãn nở quá mức khi nhiệt độ thay đổi trong dải cho phép. Màu đen giúp linh kiện không bị lộ vết bẩn dầu mỡ, giữ cho máy móc luôn có vẻ ngoài chuyên nghiệp. Cấu trúc nhựa gia cường đảm bảo răng giữ bên trong không bị lỏng lẻo sau hàng ngàn lần áp suất lên xuống, duy trì độ kín khít lâu dài cho toàn bộ mạch khí.

10. Hướng dẫn lắp đặt và quy trình bảo trì chuẩn xác cho đầu nối nhanh chữ T giảm

Lắp đặt đúng kỹ thuật là chìa khóa để tránh rò rỉ khí nén:

Quy trình thi công chuẩn:

• Cắt ống vuông góc: Sử dụng kéo cắt ống chuyên dụng để mặt cắt ống Ø8 và Ø4 phẳng hoàn toàn. Nếu mặt cắt bị chéo, gioăng cao su sẽ không thể làm kín tuyệt đối.
• Đẩy ống sâu dứt khoát: Đưa ống vào và đẩy mạnh cho đến khi cảm nhận ống chạm đáy đầu nối. Độ sâu M1 (9.7mm) và M2 (15mm) là các mốc cần đạt được.
• Xác nhận kết nối: Sau khi cắm, kéo nhẹ ống ra để đảm bảo răng giữ đã khóa chặt bề mặt ống.

Lưu ý bảo trì định kỳ:

• Để tháo ống, nhấn đều vòng đệm nhựa màu đen vào sát thân đầu nối trước khi rút ống ra. Tránh dùng kìm rút cưỡng ép vì sẽ làm hỏng răng giữ bên trong.
• Kiểm tra độ đàn hồi của ống nhựa định kỳ, nếu đầu ống bị chai cứng hoặc trầy xước, hãy cắt bỏ đoạn đó và kết nối lại.

11. Cách kiểm định chất lượng và nhận diện hàng CDC chính hãng

Người dùng có thể phân biệt hàng thật qua các chi tiết hoàn thiện:

• Dập nổi sắc nét: Thương hiệu "CDC" và mã sản phẩm "MPGT-0804" được in hoặc dập nổi rõ ràng trên thân nhựa, không bị nhòe hay mờ nhạt như hàng nhái.
• Bề mặt láng mịn: Linh kiện chính hãng không có nhựa thừa (bavia), các khớp nối khít hoàn toàn và màu sắc đen đồng nhất.
• Lực nhấn nút tháo: Vòng nhựa tháo ống có độ đàn hồi tốt, lực nhấn đồng đều và không bị kẹt khi thao tác.

12. Cập nhật báo giá và đơn vị cung ứng đầu nối khí nén CDC uy tín

a. Xem giá cập nhật và tồn kho ở đầu trang

Lưu ý: Đơn giá có thể được điều chỉnh tùy theo số lượng đặt hàng hoặc các chương trình ưu đãi dành cho đơn vị sản xuất máy.

b. Tại sao Mecsu là đối tác tin cậy?

• Sẵn hàng số lượng lớn: Luôn có sẵn hàng trăm đơn vị trong kho để đáp ứng nhu cầu thay thế tức thì.
• Cam kết thông số: Đảm bảo 100% đúng mã MPN MPGT-0804 và các tiêu chuẩn kỹ thuật từ CDC Hàn Quốc.

XEM THÊM CÁC MẪU ĐẦU NỐI NHANH CHỮ T GIẢM KHÁC TẠI MECSU

13. Giải đáp các câu hỏi thường gặp về đầu nối nhanh chữ T Ø8x4mm

a. Đầu nối này có dùng được cho ống nhựa PE hay Nylon không?

Có. MPGT-0804 tương thích hoàn hảo với các loại ống PU, PE hoặc Nylon miễn là đường kính ngoài của ống chuẩn Ø8mm và Ø4mm.

b. Tại sao ống Ø4 của tôi hay bị tuột dù đã cắm vào?

Hãy kiểm tra lại độ sâu cắm ống. Với ống nhỏ Ø4mm, đôi khi người dùng chỉ mới đẩy qua răng giữ mà chưa chạm tới gioăng cao su bên trong. Hãy đảm bảo cắm sâu ít nhất 9.7mm (M1).

c. Tôi có thể dùng đầu nối này cho hệ thống phun nước làm mát không?

Sản phẩm có thể chịu được nước công nghiệp ở áp suất thấp, tuy nhiên nếu nước có tính kiềm hoặc axit mạnh có thể làm hỏng gioăng NBR. Nên tham vấn kỹ thuật Mecsu trước khi sử dụng cho môi chất không phải khí.

d. Sự khác biệt giữa lỗ Orifice 3mm và các loại khác là gì?

Lỗ Orifice 3mm giới hạn lưu lượng khí thoát ra ở hai nhánh Ø4mm, giúp duy trì áp suất ổn định cho nhánh chính Ø8mm, tránh tình trạng sụt áp cục bộ khi thiết bị nhánh hoạt động.

e. Tại sao nên đầu tư CDC thay vì các loại đầu nối rẻ tiền hơn?

Đầu nối kém chất lượng thường gây rò rỉ li ti sau một thời gian ngắn. Tổng lượng khí rò rỉ này sẽ làm máy nén khí chạy nhiều hơn, gây lãng phí tiền điện vượt xa số tiền bạn tiết kiệm được khi mua linh kiện rẻ.

14. Dịch vụ tư vấn giải pháp khí nén và hỗ trợ chuyên nghiệp từ Mecsu

Mecsu không chỉ là nhà cung cấp vật tư, chúng tôi là đối tác kỹ thuật đồng hành cùng sự ổn định của nhà máy bạn. Chúng tôi thấu hiểu rằng một linh kiện nhỏ như đầu nối MPGT 0804 nếu gặp sự cố cũng có thể làm dừng cả một dây chuyền sản xuất lớn. Do đó, đội ngũ chuyên gia của Mecsu luôn sẵn sàng hỗ trợ tư vấn lựa chọn sản phẩm phù hợp, tính toán thông số kỹ thuật và cung cấp các giải pháp tối ưu cho hệ thống khí nén của khách hàng. Với quy trình giao hàng linh hoạt và kho hàng quy mô, Mecsu cam kết mang lại giá trị bền vững cho mọi công trình.

Địa chỉ văn phòng: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline tư vấn: 1800 8137

Email: [email protected]

Website thương mại: mecsu.vn

15. Kinh nghiệm hiện trường và lời khuyên thực tế từ kỹ thuật viên Mecsu

a. Lưu ý về việc tháo ống cũ

Nếu bạn tháo ống ra để bảo trì và lắp lại, hãy kiểm tra phần đầu ống vừa rút. Răng giữ của đầu nối thường để lại vết hằn trên nhựa. Bạn nên cắt bỏ khoảng 5mm phần đầu ống cũ đó để phần răng giữ mới được bám vào bề mặt nhựa phẳng, đảm bảo độ kín tối đa.

b. Tầm quan trọng của tính đồng nhất

“Trong một hệ thống tự động hóa, sự ổn định nằm ở chi tiết nhỏ nhất. Việc sử dụng đầu nối CDC chính hãng đồng bộ với ống khí chất lượng sẽ giúp loại bỏ 90% các sự cố dừng máy do lỗi hệ thống hơi gây ra. Đừng để một chiếc đầu nối rẻ tiền làm ảnh hưởng đến tiến độ của cả một dự án lớn.”— Trưởng nhóm kỹ thuật tại Mecsu.

c. Nguồn tra cứu thông tin tham khảo

Thông tin trong bài viết được trích xuất và tham chiếu từ:

• Tài liệu kỹ thuật chính thức từ CDC Pneumatics Korea.
• Tiêu chuẩn kích thước đầu nối nhanh quốc tế (ISO 14743).
• Thực tế thi công tại các nhà máy cơ khí và điện tử tại khu vực TP.HCM.

Nội dung được biên tập bởi: Ban chuyên môn Mecsu

Chúng tôi cam kết cung cấp thông tin kỹ thuật chính xác nhằm hỗ trợ cộng đồng kỹ sư Việt Nam.

(Quý khách có thể tra cứu thêm các chính sách bảo hành tại Trang hỗ trợ khách hàng Mecsu)

Ghi chú: Hình ảnh sản phẩm có thể có sự khác biệt về độ bóng do điều kiện ánh sáng nhiếp ảnh. Vui lòng xác nhận đúng mã hiệu MPGT-0804 để nhận được loại đầu nối chữ T giảm kích thước Ø8mm sang Ø4mm màu đen chính xác.
