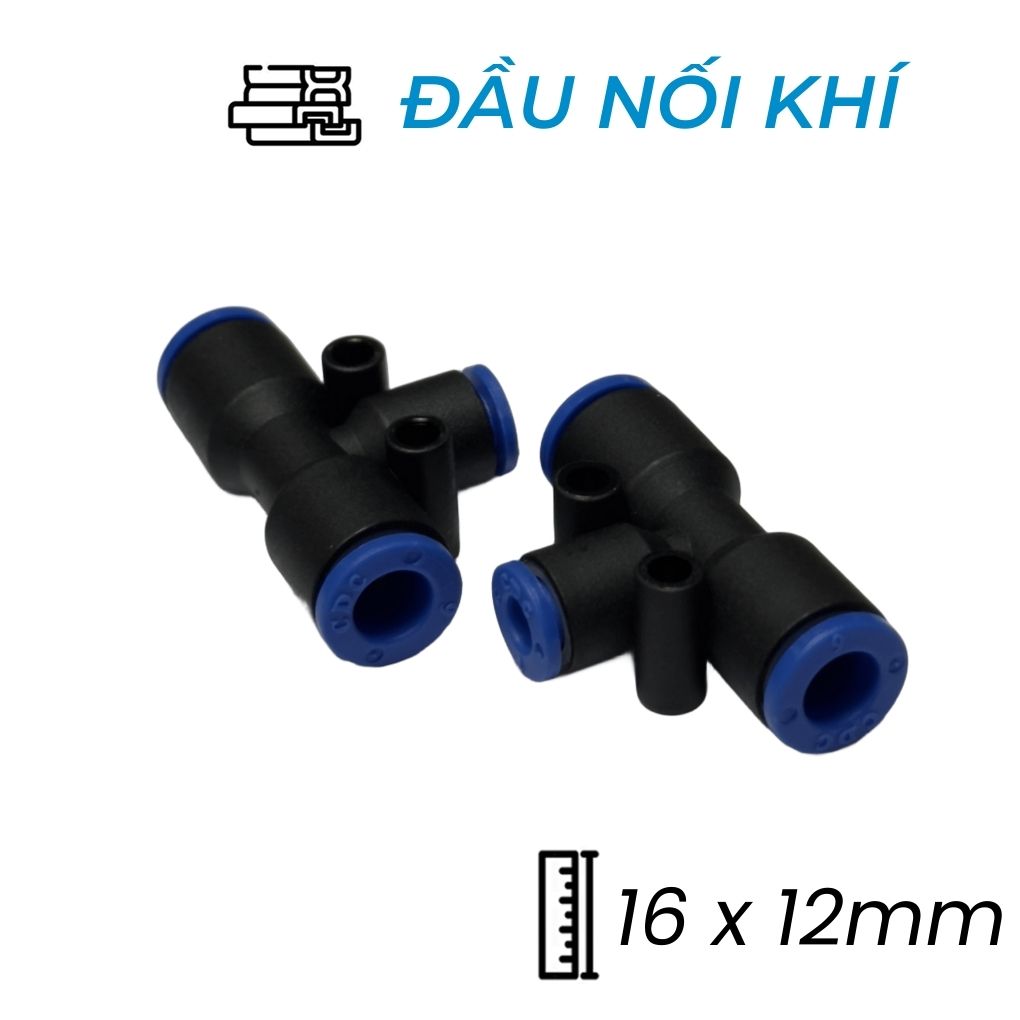

Đầu Nối Nhanh Khí Nén Chữ T Ø16x12mm CDC MPGT 1612 (Màu Đen)

Phân Tích Chi Tiết Đầu Nối Nhanh Khí Nén Chữ T Ø16x12mm CDC MPGT 1612 (Màu Đen) - Giải Pháp Phân Nhánh Giảm Cấp Lưu Lượng Lớn

1. Đầu Nối Nhanh Khí Nén Chữ T CDC MPGT 1612 là gì và vai trò kỹ thuật?

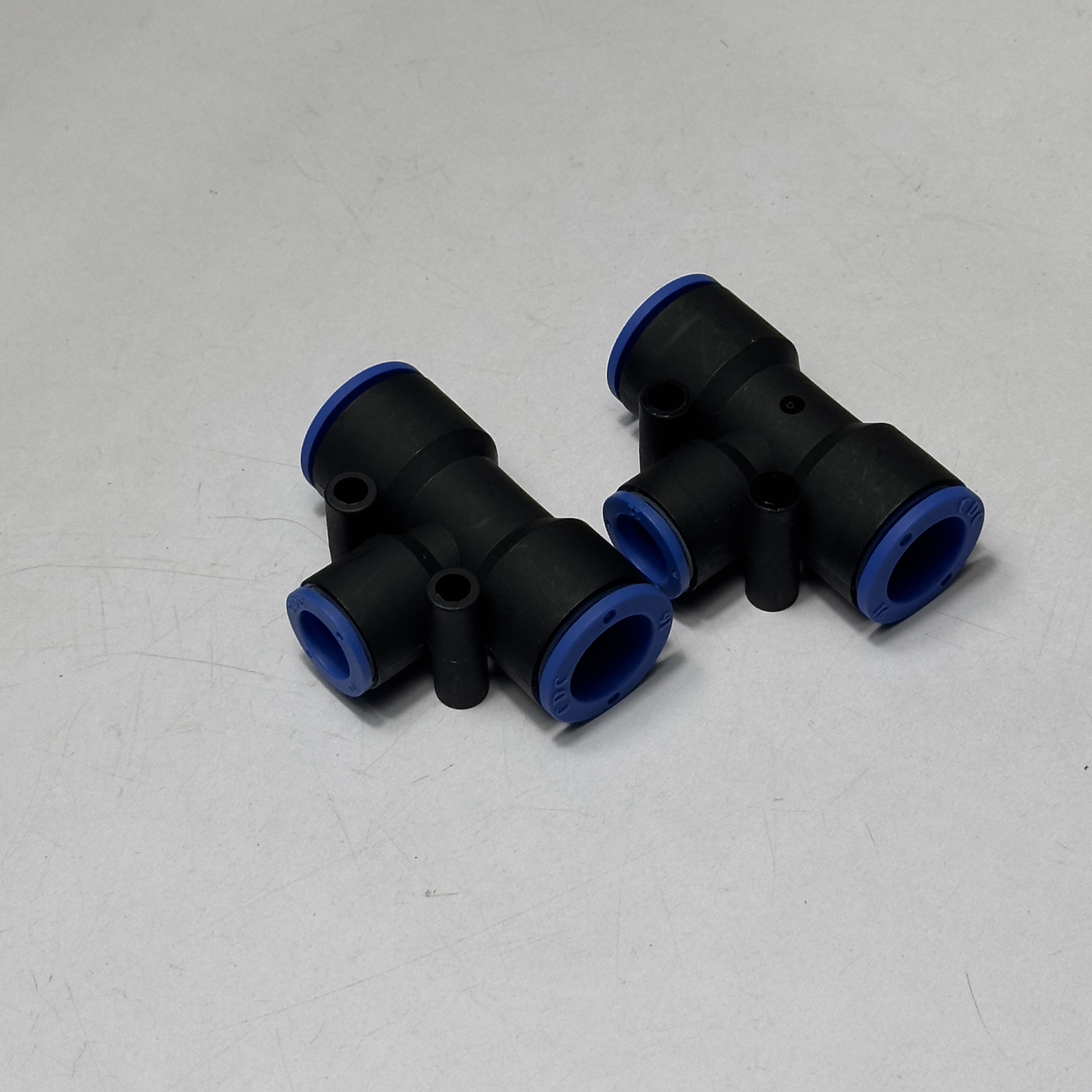

Đầu Nối Nhanh Khí Nén Chữ T Ø16x12mm CDC MPGT 1612 (Màu Đen) là dòng linh kiện khớp nối chịu tải cao, chuyên dụng cho việc phân tách dòng khí và thu hẹp đường kính ống dẫn. Thiết bị cho phép kết nối một đường dẫn khí chính cỡ lớn phi 16mm thành hai đường nhánh phi 12mm theo sơ đồ chữ T, giúp duy trì lưu lượng khí cực lớn cho các hệ thống máy móc công nghiệp nặng mà vẫn đảm bảo tính linh hoạt trong việc đi dây hơi.

Sản phẩm mang mã đặt hàng 0786097 (MPN: MPGT-1612) được CDC Hàn Quốc chế tác với khả năng chịu áp lực và độ bền vượt trội. Với kích thước lớn đặc trưng và thiết kế màu đen chuyên nghiệp, đầu nối MPGT-1612 là thành phần không thể thiếu khi cần chuyển đổi từ trục khí chính xuống các thiết bị chấp hành có kích thước ống trung bình mà không gây sụt áp đáng kể.

2. Bảng dữ liệu kỹ thuật chi tiết của cút nối chữ T giảm CDC Ø16x12mm

Thương hiệu: CDC

Hình dáng: Chữ T giảm (Reducing Tee)

Màu sắc: Đen (Black)

3. Cấu tạo hình học và cơ chế giảm cấp ống khí nén của đầu nối MPGT

Khớp nối CDC MPGT-1612 sở hữu cấu trúc vật lý mạnh mẽ để đáp ứng các đường ống dẫn khí cỡ lớn:

• Cơ chế khóa an toàn (Push-to-Connect): Sử dụng hệ thống vòng kẹp kim loại SUS cường độ cao bên trong, bám chặt vào bề mặt ống Ø16 và Ø12, đảm bảo ống không bị tuột dù trong điều kiện rung động máy lớn.
• Giải pháp chuyển đổi 16mm về 12mm: Tích hợp khả năng giảm cấp đồng bộ từ ống tổng Ø16mm sang hai nhánh phụ Ø12mm, loại bỏ nhu cầu sử dụng thêm các đầu nối thu nhỏ rời, giúp tiết kiệm không gian lắp đặt.

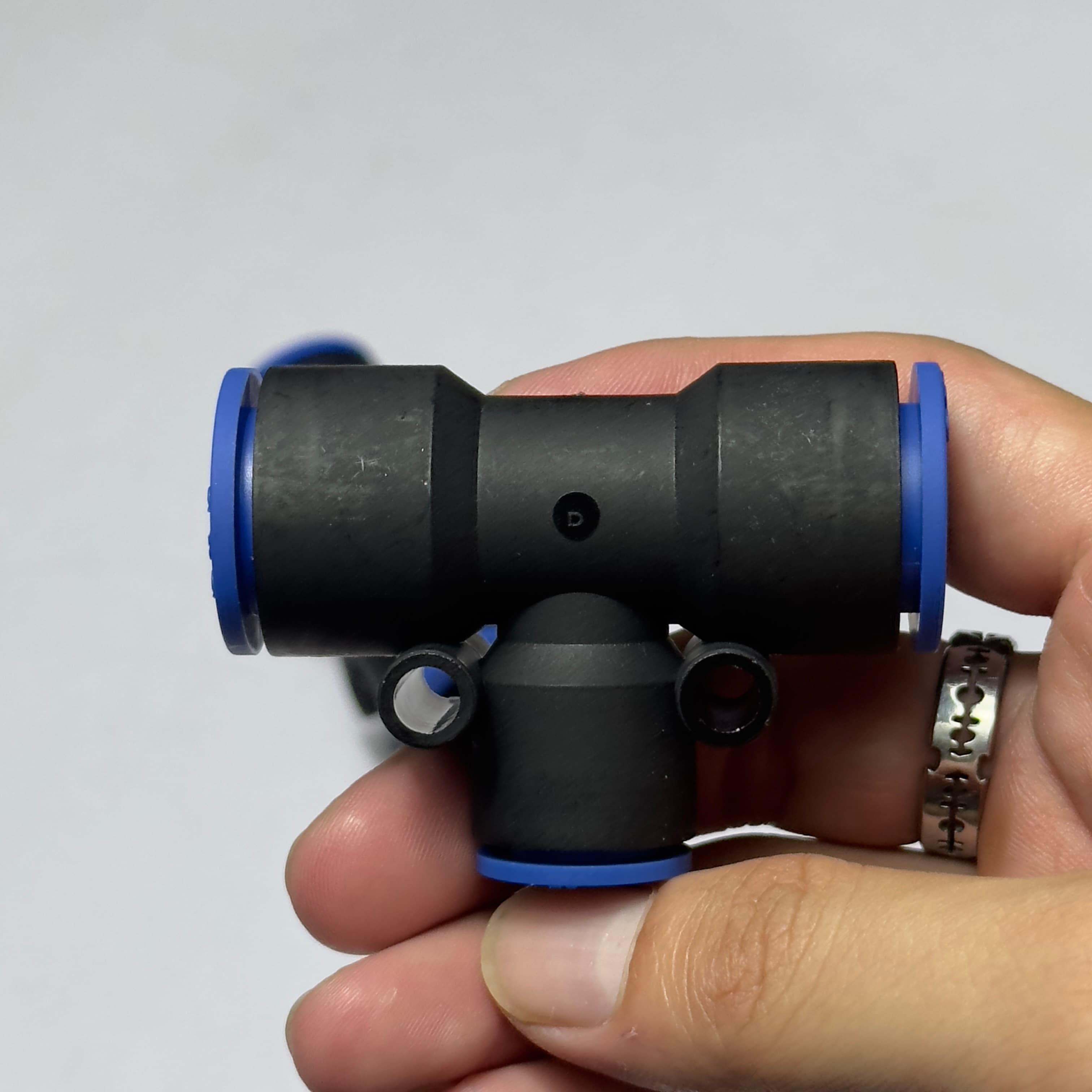

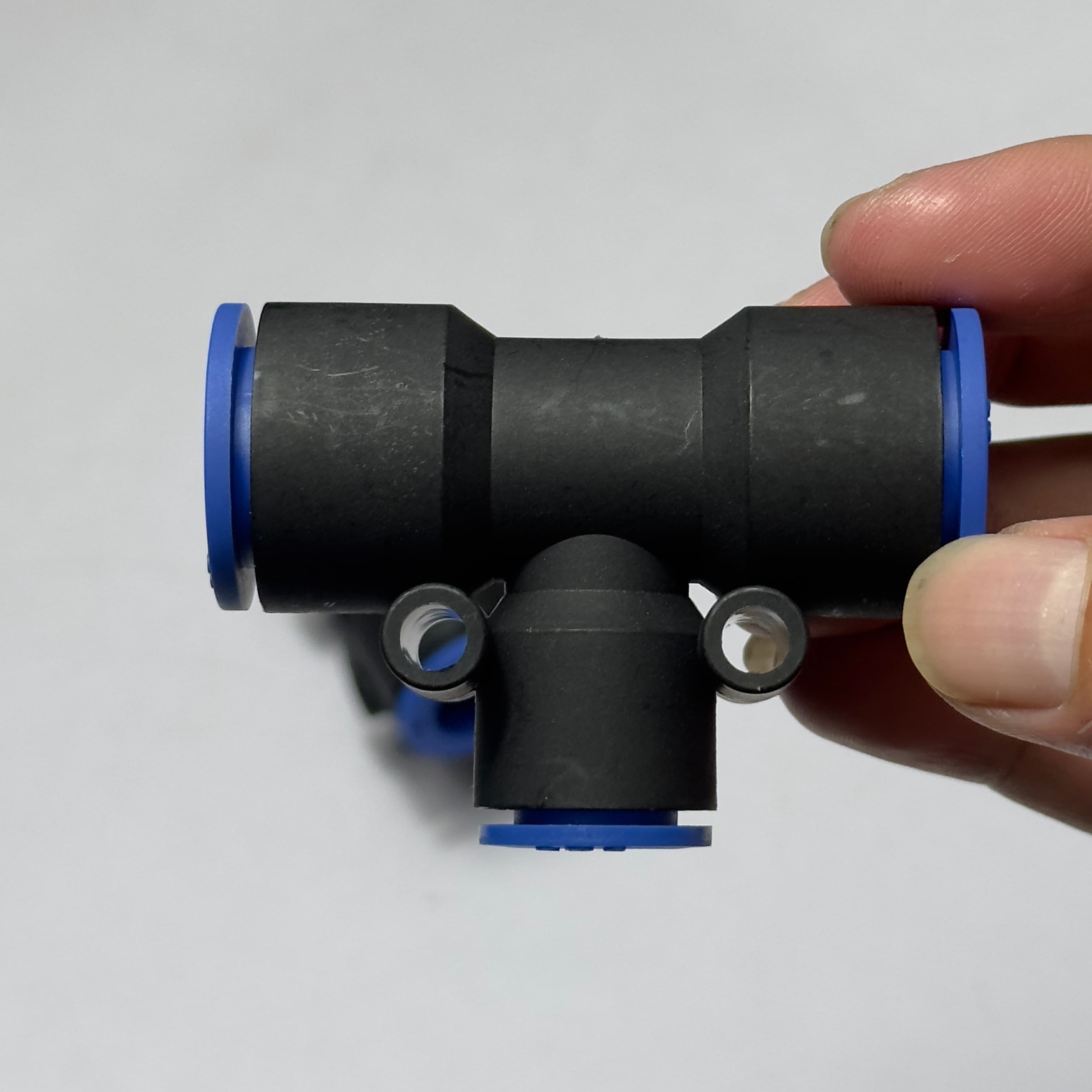

• Điểm cố định ØC 5.3mm: Thân đầu nối lớn được trang bị lỗ bắt vít gia cố, cho phép gắn chặt linh kiện lên bảng kỹ thuật, tránh hiện tượng võng ống do trọng lượng của các loại ống hơi cỡ lớn.

Kích thước ngậm ống M1 (15.9mm) và M2 (25.8mm) cung cấp diện tích tiếp xúc rộng, tạo ra rào cản ngăn rò rỉ khí tuyệt đối ngay cả khi chịu tải áp suất liên tục.

4. Tại sao vật liệu nhựa kỹ thuật màu đen và thương hiệu CDC lại được ưu chuộng?

Chất lượng vật liệu là yếu tố cốt lõi giúp CDC khẳng định vị thế trong ngành khí nén:

• Thân nhựa Polymer đen chịu nhiệt: Loại nhựa này có tính năng cơ học ổn định, chống lại tia UV và sự ăn mòn của hơi dầu, đảm bảo đầu nối không bị giòn gãy sau nhiều năm vận hành.
• Uy tín từ CDC Pneumatics: Sản phẩm được nhập khẩu trực tiếp từ Hàn Quốc, nơi áp dụng các tiêu chuẩn quản lý chất lượng nghiêm ngặt nhất đối với các thiết bị dẫn động khí lực.
• Seal NBR chất lượng cao: Vòng đệm cao su Nitrile bên trong có khả năng kháng hóa chất và đàn hồi cực tốt, giữ cho mối nối luôn kín khít trong dải nhiệt độ làm việc.

5. Khả năng chịu áp suất và lưu lượng dòng chảy (Orifice) của đầu nối CDC

Thông số vận hành của MPGT 1612 vượt xa các dòng đầu nối dân dụng thông thường:

• Áp suất vận hành 990 Kpa: Sản phẩm hoạt động ổn định trong các hệ thống khí nén công nghiệp tiêu chuẩn, hỗ trợ các thiết bị tiêu thụ khí lớn như xi lanh đường kính rộng.
• Lỗ thông Orifice 10mm: Đây là điểm mạnh lớn nhất, với đường kính thông suốt 10mm giúp dòng khí lưu chuyển tự do, không tạo ra nút thắt cổ chai làm giảm hiệu năng của máy móc.
• Hoạt động trong môi trường chân không: Chịu được áp suất âm đến -750 mmHg, phù hợp cho các dây chuyền đóng gói hoặc in ấn có sử dụng các giác hút chân không kích thước lớn.

6. So sánh các loại đầu nối nhanh chữ T giảm trên thị trường hiện nay

Việc lựa chọn đúng phân khúc giúp doanh nghiệp tối ưu chi phí và hiệu suất:

Phân khúc CDC MPGT (Hàn Quốc):

• Ưu điểm: Độ tin cậy cao nhất, dải kích thước đa dạng (có cỡ lớn 16mm), chịu áp âm tốt, vật liệu thân thiện với môi trường công nghiệp.

Phân khúc hàng chợ (Không rõ nguồn gốc):

• Ưu điểm: Giá thành cực rẻ nhưng thường xuyên bị rò rỉ tại vòng seal khi dùng với ống lớn như phi 16mm.

Phân khúc kim loại hoàn toàn:

• Ưu điểm: Chịu nhiệt và va đập cực tốt, tuy nhiên trọng lượng nặng và có thể gây hư hại bề mặt ống nếu thao tác tháo lắp không đúng cách.

7. Đánh giá những lợi thế và lưu ý khi lắp đặt đầu nối nhanh CDC Ø16x12mm

Nắm rõ đặc tính sản phẩm giúp kỹ thuật viên vận hành hệ thống trơn tru hơn:

Lợi thế cốt lõi:

• Tối ưu hóa lưu thông: Khả năng dẫn khí lưu lượng lớn nhờ orifice 10mm, đặc biệt quan trọng cho các trục chính.
• Tiết kiệm thời gian: Tháo lắp bằng tay nhanh chóng, không cần quấn băng tan hay dùng kìm siết.
• Định vị chắc chắn: Lỗ bắt vít 5.3mm giúp cố định đường ống cỡ lớn một cách ngăn nắp.

Hạn chế cần quan tâm:

• Trọng lượng ống: Ống phi 16mm chứa khí có trọng lượng khá lớn, cần treo cố định đầu nối để tránh tạo lực bẻ ngang làm hỏng gioăng.
• Dải nhiệt độ: Hoạt động lý tưởng từ 0 đến 60℃, không phù hợp cho các môi trường có luồng hơi nóng trực tiếp.

8. Các kịch bản sử dụng tối ưu cho đầu nối chữ T giảm trong hệ thống khí nén

Đầu nối CDC MPGT 1612 thường xuất hiện trong các vị trí xung yếu của nhà máy:

• Hệ thống phân phối khí chính: Chia nguồn khí từ ống dẫn tổng phi 16mm vào các cụm máy sản xuất sử dụng ống phi 12mm.
• Dây chuyền sản xuất thép và ô tô: Cấp khí cho các thiết bị kẹp, nâng hạ bằng khí nén công suất lớn yêu cầu độ phản hồi nhanh.
• Máy nén khí trung tâm: Kết nối từ bình tích áp ra các nhánh dẫn khí trung gian trong xưởng sản xuất.
• Hệ thống vận chuyển vật liệu: Ứng dụng trong các đường ống dẫn khí nén để thổi vật liệu hoặc vận hành các băng tải khí.
• Ngành đóng tàu và xây dựng: Dùng trong các trạm cung cấp khí tạm thời cho các dụng cụ cầm tay công suất lớn tại công trường.

9. Độ bền nhiệt độ và tính ổn định cơ tính của vật liệu đầu nối CDC màu đen

Sản phẩm được thiết kế để chịu đựng các điều kiện làm việc khắc nghiệt nhất:

Cấu trúc nhựa màu đen của CDC MPGT 1612 không chỉ mang ý nghĩa thẩm mỹ mà còn giúp hấp thụ và phân tán nhiệt tốt hơn trong môi trường có ánh nắng trực tiếp. Đặc tính vật liệu nhựa kỹ thuật cho phép linh kiện giữ nguyên hình dáng và độ cứng ở nhiệt độ lên đến 60℃. Khả năng chống lão hóa của seal NBR giúp ngăn chặn tình trạng rò rỉ khí "ngầm" thường xuất hiện sau 6-12 tháng sử dụng ở các loại đầu nối kém chất lượng.

10. Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật cho đầu nối nhanh chữ T giảm

Quy trình lắp đặt chuẩn cho đường ống kích thước lớn:

Các bước thi công thực tế:

• Kiểm tra đầu ống: Do ống phi 16 và 12 khá dày, cần đảm bảo dùng dao cắt chuyên dụng để vết cắt phẳng tuyệt đối, không được để lại gờ nhựa bên trong lỗ ống.
• Đẩy ống sâu: Lực đẩy cần mạnh hơn so với các size nhỏ. Phải đảm bảo ống 12 cắm sâu 15.9mm và ống 16 cắm sâu 25.8mm để vượt qua được vòng đệm làm kín.
• Cố định thân nối: Sử dụng vít bắt qua lỗ ØC 5.3mm để giữ chặt đầu nối vào khung máy, tránh rung động làm mòn bề mặt ống hơi.

Lưu ý bảo trì định kỳ:

• Khi thay thế, nhấn đều vòng nhựa nhả ống (màu đen) xuống sát thân rồi mới rút ống ra. Tránh giật mạnh khi chưa nhấn hết nấc nhựa.
• Kiểm tra bề mặt ống hơi định kỳ; nếu thấy vết xước sâu tại vị trí ngàm giữ, hãy cắt bỏ đoạn đó và cắm lại.

11. Cách kiểm tra chất lượng và nhận diện sản phẩm CDC chính hãng

Nhận diện sản phẩm chính hãng thông qua các chi tiết hoàn thiện:

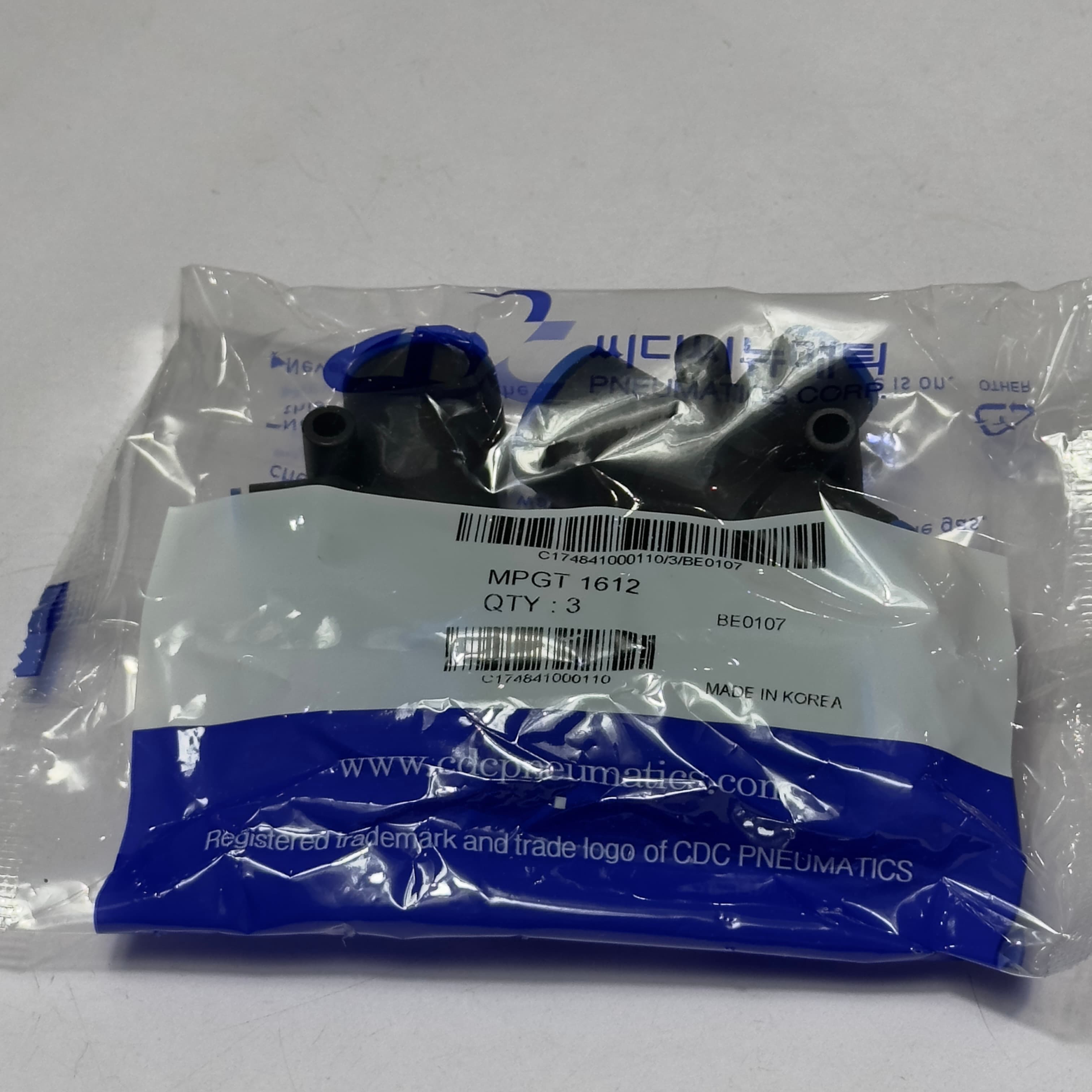

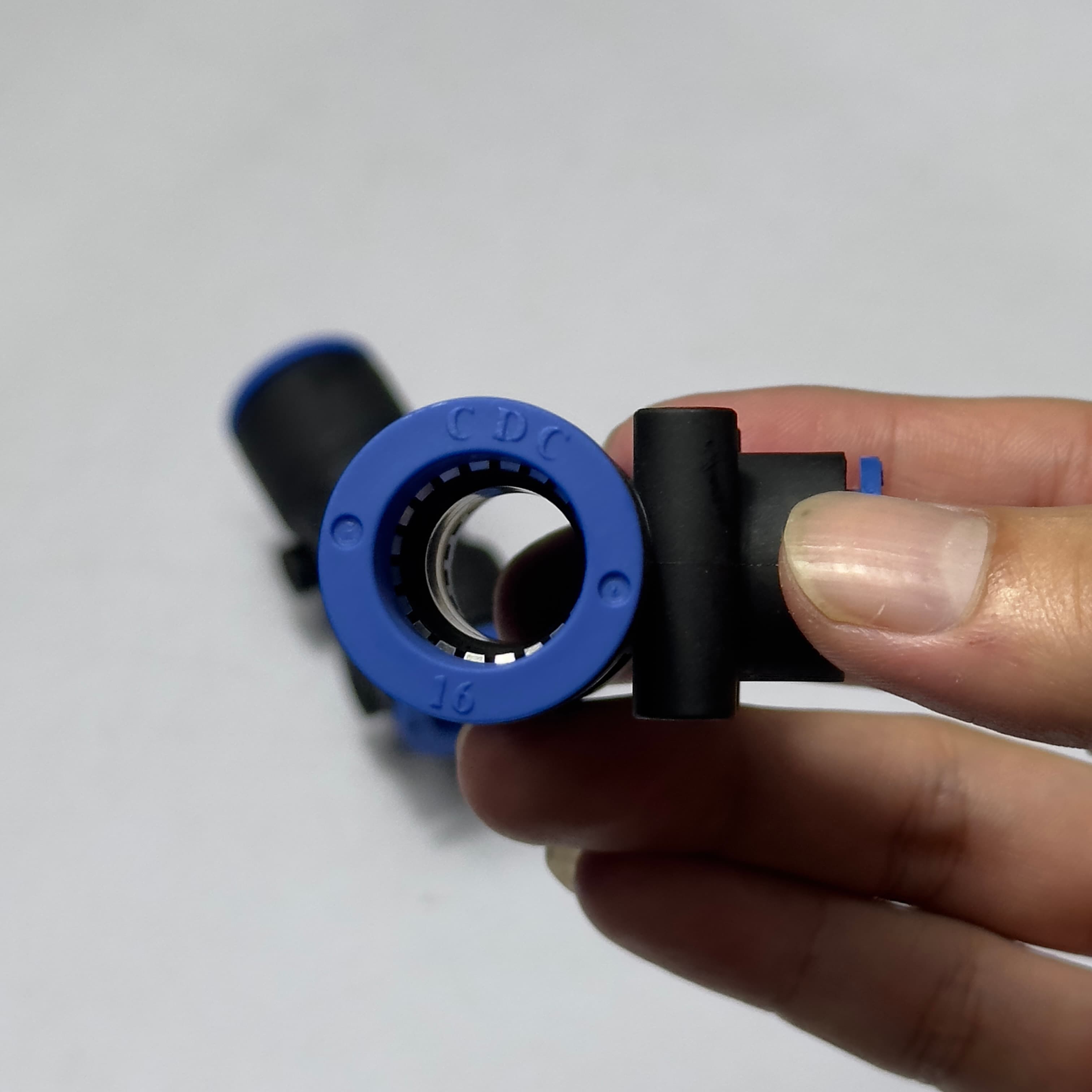

• Dấu hiệu in ấn: Tên thương hiệu "CDC" và mã MPN "MPGT-1612" được dập nổi cực kỳ rõ nét trên các bề mặt thân nhựa.
• Màu sắc đồng nhất: Nhựa đen tuyền, bóng mịn và không có hiện tượng loang lổ màu hay có bọt khí bên trong vật liệu.

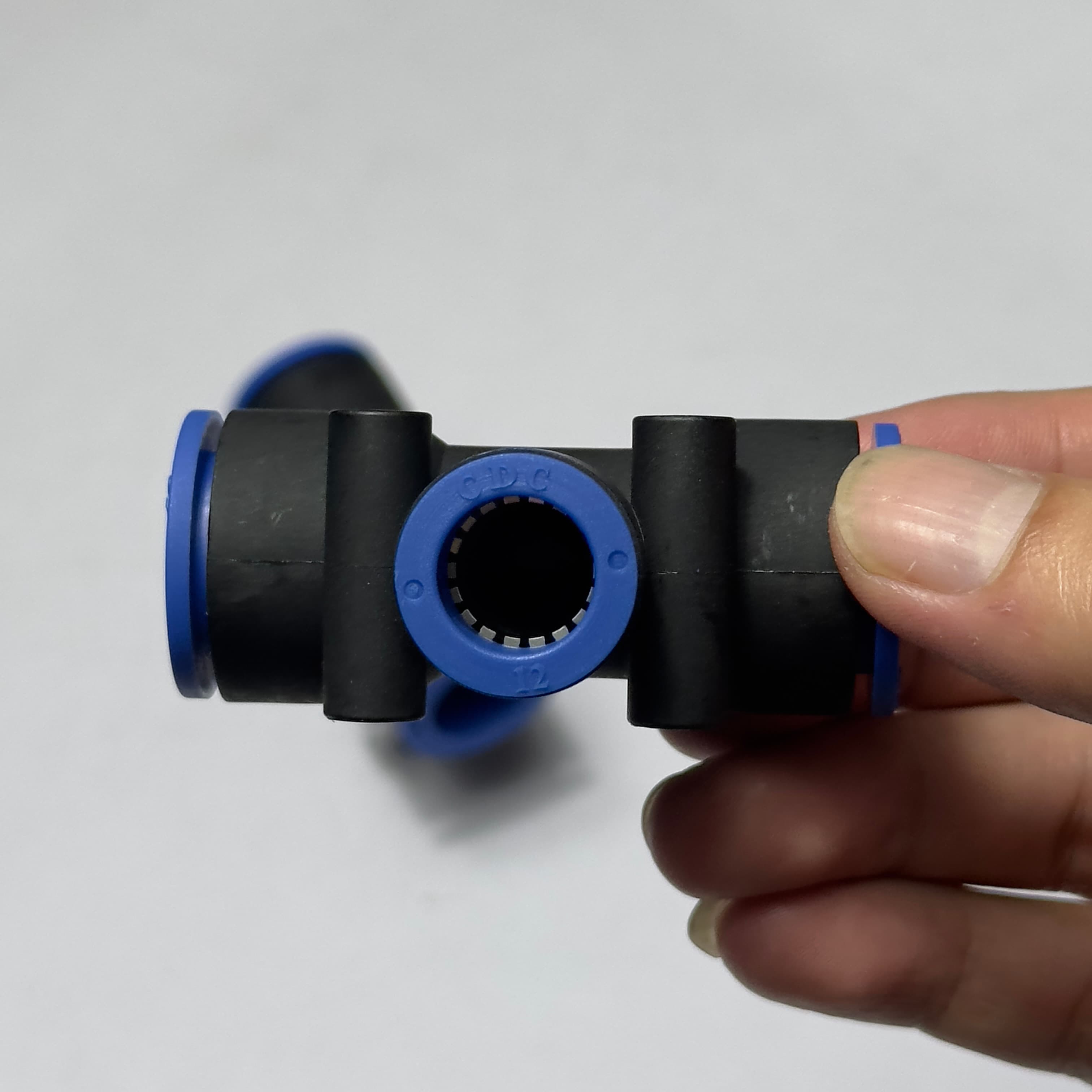

• Ngàm kim loại: Nhìn vào bên trong lỗ cắm sẽ thấy các răng kim loại sáng bóng, được sắp xếp đều đặn để giữ ống đa điểm.

12. Cập nhật báo giá và đơn vị phân phối đầu nối khí nén CDC uy tín

a. Xem giá cập nhật và tồn kho ở đầu trang

Lưu ý: Mức giá của các size lớn như 16mm thường cao hơn hẳn do chi phí vật liệu nhựa kỹ thuật và độ phức tạp trong chế tạo ngàm giữ. Mecsu cam kết mức giá cạnh tranh nhất cho hàng chính hãng.

b. Tại sao Mecsu là sự lựa chọn hàng đầu?

• Sẵn kho số lượng lớn: Chúng tôi hiểu các size ống lớn thường khó tìm, nên luôn duy trì tồn kho sẵn sàng cho khách hàng.
• Chứng từ minh bạch: Cung cấp đầy đủ CO/CQ cho các dự án lắp máy và vào nhà máy FDI.

XEM THÊM CÁC MẪU ĐẦU NỐI NHANH CHỮ T GIẢM CẤP KHÁC TẠI MECSU

13. Giải đáp các thắc mắc thường gặp về đầu nối nhanh chữ T Ø16x12mm

a. Tôi có thể dùng ống PE cho đầu nối size 16mm này không?

Được, nhưng do ống PE 16mm khá cứng, bạn cần đảm bảo đầu ống tròn đều và không bị móp méo để gioăng seal có thể ôm khít nhất. Ống PU vẫn được khuyến khích hơn để đạt độ kín tối ưu.

b. Tại sao lỗ orifice chỉ có 10mm khi ống là 16mm?

Đây là thiết kế tiêu chuẩn để đảm bảo độ dày thành nhựa và sự chắc chắn của cơ cấu khóa bên trong. Tuy lỗ 10mm nhưng lưu lượng khí vẫn cực kỳ lớn, đủ cho hầu hết các ứng dụng công nghiệp nặng.

c. Đầu nối này có chịu được dầu máy nén khí không?

Vật liệu seal NBR và nhựa PA của CDC có khả năng kháng dầu tốt, không bị trương nở hay mục nát khi tiếp xúc với hơi dầu thường có trong hệ thống khí nén.

d. Có thể tháo lắp ống nhiều lần trên đầu nối này không?

Hoàn toàn có thể. Tuy nhiên, sau mỗi 5-10 lần tháo lắp, bạn nên kiểm tra xem răng kim loại có làm xước sâu ống hơi hay không. Nếu có, hãy cắt bỏ 1cm đầu ống để đảm bảo độ kín cho lần lắp tiếp theo.

e. Tại sao nên chọn MPGT-1612 thay vì dùng bộ chia thép?

Đầu nối nhanh CDC giúp giảm trọng lượng hệ thống, lắp đặt trong vài giây và không bao giờ bị gỉ sét. Trong môi trường rung động, nhựa kỹ thuật còn có khả năng hấp thụ rung tốt hơn linh kiện thép cứng.

14. Dịch vụ tư vấn giải pháp khí nén và hỗ trợ chuyên nghiệp từ Mecsu

Tại Mecsu, chúng tôi không chỉ bán một chiếc đầu nối, chúng tôi bán sự an tâm cho dây chuyền sản xuất của bạn. Với các dòng size đặc biệt như phi 16mm, việc tư vấn đúng kỹ thuật là cực kỳ quan trọng để tránh lãng phí và đảm bảo an toàn lao động. Đội ngũ Mecsu luôn sẵn lòng hỗ trợ quý khách từ khâu bóc tách bản vẽ kỹ thuật đến việc lựa chọn loại ống hơi tương thích nhất. Chúng tôi cam kết mang đến giải pháp tối ưu, giúp hệ thống khí nén của bạn vận hành trơn tru với chi phí bảo trì thấp nhất.

Địa chỉ văn phòng: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Trang web thương mại: mecsu.vn

15. Kinh nghiệm thi công và lời khuyên thực tiễn từ đội ngũ kỹ thuật Mecsu

a. Lưu ý về độ uốn cong của ống lớn

Ống hơi Ø16mm có bán kính uốn cong khá lớn. Tránh bẻ ống quá gắt ngay sát đầu nối MPGT-1612, vì lực kéo ngang sẽ làm lệch gioăng seal bên trong, dẫn đến hiện tượng rò rỉ khí "tiếng rít" nhỏ.

b. Tầm quan trọng của hàng chính hãng CDC

“Với các size ống lớn như 16mm, áp lực khí tác động lên thành đầu nối là rất lớn. Chỉ những sản phẩm chính hãng với vật liệu nhựa gia cường mới đảm bảo không xảy ra hiện tượng nứt vỡ thân đầu nối sau một thời gian chịu áp liên tục.”— Trưởng nhóm kỹ thuật thi công tại Mecsu.

c. Nguồn tra cứu dữ liệu cơ khí

Thông tin kỹ thuật trong bài được trích xuất từ các nguồn chính thống:

• Catalogue kỹ thuật chính thức từ CDC Pneumatics Korea cho dòng MPGT.
• Tiêu chuẩn ISO về kích thước và áp suất linh kiện khí nén công nghiệp.
• Bảng thông số kiểm định vật liệu Polymer và cao su chịu áp lực cao.

Nội dung được biên tập bởi: Ban chuyên môn Mecsu

Chúng tôi luôn nỗ lực đem lại giá trị kỹ thuật đích thực cho cộng đồng cơ khí Việt Nam.
