ĐẦU NỐI KHÍ NÉN PISCO
Đầu nối khí nén Pisco là một loại đầu nối khí nén cao cấp, được sản xuất bởi công ty Pisco của Nhật Bản. Đầu nối khí nén Pisco được thiết kế để kết nối các ống dẫn khí nén với các thiết bị khí nén như máy nén, van, xi lanh, bơm, cảm biến,... Chúng có cấu tạo đơn giản, dễ lắp đặt và tháo rời, không cần dùng dụng cụ. Được ứng dụng rộng rãi trong các ngành công nghiệp như tự động hóa, chế tạo máy, thực phẩm, y tế,... Đầu nối khí nén Pisco được làm từ các vật liệu cao cấp như thép không gỉ, nhựa kỹ thuật, cao su,... Điều này giúp tăng độ bền, chịu được áp suất và nhiệt độ cao, chống ăn mòn và rò rỉ. Đầu nối khí nén Pisco đặc biệt hơn với các thương hiệu đầu nối khí nén khác nhờ độ chính xác cao, độ an toàn và độ tin cậy cao.
Những điểm nổi bật của đầu nối khí nén Pisco:
- Chất lượng cao, bền bỉ, chịu được áp suất cao và nhiệt độ cao.
- Thiết kế đơn giản, dễ dàng lắp đặt và tháo rời, không cần dùng dụng cụ.
- Đa dạng về kích thước, hình dạng và chất liệu, phù hợp với nhiều loại ống và ứng dụng khác nhau.
- An toàn, không gây rò rỉ khí nén, không gây ô nhiễm môi trường.
CẤU TẠO ĐẦU NỐI KHÍ NÉN PISCO
Đầu nối khí nén Pisco có cấu tạo gồm 2 bộ phận chính là ren và nút nhấn:
- Ren được làm bằng đồng, nhôm hoặc thép không gỉ...có công dụng để lắp ráp kết nối với các đầu ren của thiết bị sử dụng như van khí nén, xylanh khí nén...
- Nút nhấn có công dụng giúp tháo lắp nhanh với ống khí nén chỉ với một lần nhấn nhả thường được làm bằng vật liệu nhựa cứng hoặc cao su mềm.
- Ngoài ra còn có thân là bộ phận để cố định và kết nối các chi tiết lại với nhau một cách chắc chắn, O-ring, Gioăng được làm bằng cao su Nitrile NBR hoặc FKM có công dụng giúp làm kín và ngăn khí nén rò rỉ.
PHÂN LOẠI ĐẦU NỐI KHÍ NÉN PISCO
Đầu nối khí nén Pisco được phân theo nhiều loại khác nhau theo vật liệu, hình dáng và mục đích sử dụng:

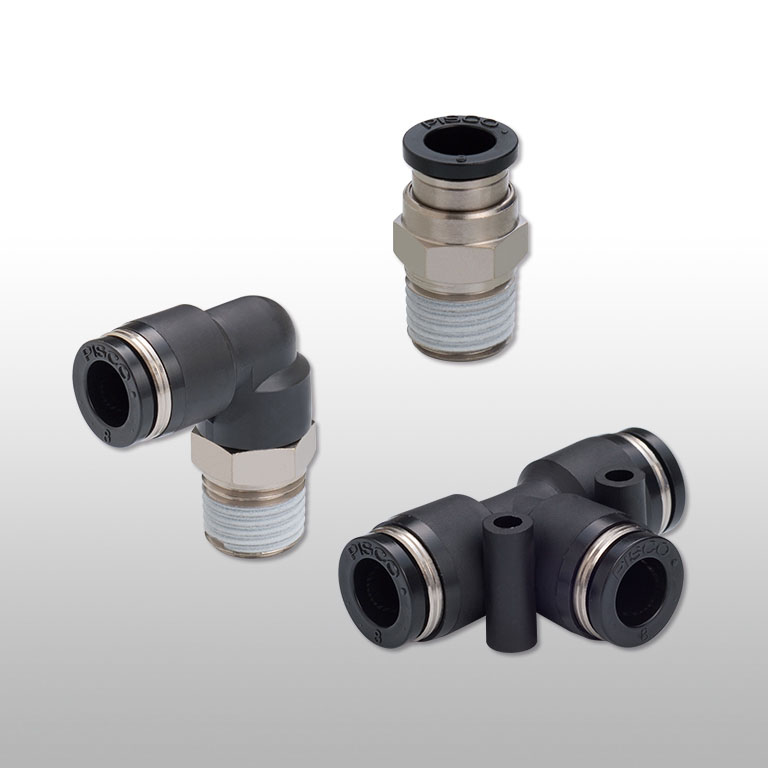

- Đầu nối khí nén tiêu chuẩn: Đây là một loại đầu nối ống khí tiêu chuẩn được sử dụng trong các hệ thống khí nén. Nó có thể được sử dụng với nhiều loại ống khác nhau và được làm bằng nhựa PBT và kim loại đồng mạ niken điện phân. Có nhiều size ống khác nhau và có thể được sử dụng trong môi trường phòng sạch như (các ngành công nghiệp đòi hỏi sự kiểm soát nghiêm ngặt đối với sự ô nhiễm và vi khuẩn, như ngành dược phẩm, chế biến thực phẩm, và công nghiệp sản xuất công nghệ chíp điện tử).
- Được sử dụng cho: cả không khí và nước,
- Áp suất hoạt động tối đa: 1 MPa
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng)
- Đầu Nối Nhanh Khí Nén Mini: Đây là một loại đầu nối ống khí mini, nhỏ gọn hơn 40% so với loại đầu nối tiêu chuẩn. Nó được làm bằng nhựa PBT và kim loại đồng mạ niken điện phân. Nó cũng có các tùy chọn đường kính ống khác nhau và có thể được sử dụng trong môi trường phòng sạch như (các ngành công nghiệp đòi hỏi sự kiểm soát nghiêm ngặt đối với sự ô nhiễm và vi khuẩn, như ngành dược phẩm, chế biến thực phẩm, và công nghiệp sản xuất công nghệ chíp điện tử...)
- Được sử dụng cho: cả không khí và nước,
- Áp suất hoạt động tối đa: 1 MPa
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng)
- Đầu Nối Ống Khí Mini (Chuyên Dùng Cho Chân Không): Loại đầu nối này là một giải pháp hiệu quả và tiết kiệm không gian cho các hệ thống khí nén và chuyên sử dụng với các đường ống chân không. Chúng được làm từ vật liệu đồng thau mạ niken điện phân hoặc thép không gỉ và được sử dụng cho các ứng dụng phòng sạch như (các ngành công nghiệp đòi hỏi sự kiểm soát nghiêm ngặt đối với sự ô nhiễm và vi khuẩn, như ngành dược phẩm, chế biến thực phẩm, và công nghiệp sản xuất công nghệ chíp điện tử...).
- Sử dụng cho: không khí
- Áp suất hoạt động tối đa: 0,5MPa(0,4MPa với ống chân không)
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: 0～50°C (Không đóng băng)
- Đầu Nối Nhanh Khí Nén Inox 316: là loại đầu nối khí nén tương tự loại đầu nối tiêu chuẩn nhưng nó được làm bằng Inox 316 phù hợp với các ứng dụng chống ăn mòn trong môi trường hóa chất, dầu mỡ... và cũng có cơ cấu tháo lắp nhanh (one-touch fitting) sử dụng để kết nối dây hơi khí nén với các thiết bị như xilanh khí nén, van khí, và bộ lọc... một cách nhanh chóng.
- Sử dụng cho: không khí, nước, hóa chất (một số hóa chất phù hợp)
- Áp suất hoạt động tối đa: 1 MPa
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: -5～150°C (Không đóng băng)
- Đầu Nối Ống Dẫn Inox 316 (Loại Vặn Ren): là loại đầu nối khí được thiết kế để lắp ráp bằng phương pháp vặn siết ren thủ công bằng tay hoặc các công cụ phụ trợ. Với điểm mạnh là khả năng làm kín cao ngăn chặn rò rỉ, và khả năng chống rung chịu được áp suất cao. Được làm bằng Inox 316, có khả năng chống ăn mòn cao thích hợp nhất cho không chỉ các ngành hóa chất mà cả các ngành như chăm sóc y tế, sản xuất chất bán dẫn, pin năng lượng mặt trời và pin thứ cấp, thực phẩm và các ứng dụng đòi hỏi môi trường đặc biệt kín gió.
- Sử dụng cho: không khí, nước, hóa chất (một số hóa chất phù hợp)
- Áp suất hoạt động tối đa: Tùy thuộc vào áp suất vận hành tối đa của ống
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: Tùy thuộc vào nhiệt độ hoạt động. phạm vi ống（Không đóng băng)
- Đầu Nối Nhanh Khí Nén Bằng Nhựa PPS Chống Hóa Chất: Loại đầu nối khí này được làm hoàn toàn bằng nhựa (PPS), có khả năng chịu nhiệt tuyệt vời, không cháy (tương đương UL94 V-0) và kháng hóa chất, đồng thời vòng đệm được làm bằng cao su fluoric, để đáp ứng nhiều ứng dụng khác nhau. Với cơ cấu tháo lắp nhanh một chạm (one-touch) góp phần tháo lắp ống một cách dễ dàng, đảm bảo các tiêu chuẩn an toàn vệ sinh thực phẩm nên rất phù hợp với các ứng dụng liên quan đến thực phẩm.
- Sử dụng cho: không khí, nước, hóa chất (một số hóa chất phù hợp)
- Áp suất hoạt động tối đa: 0.9MPa（0～20℃）
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: 0～80℃（Không đóng băng)
- Đầu Nối Nhanh Khí Nén Bằng Nhựa PP Và Inox 304: có cấu tạo và tính năng giống đầu nối khí tiêu chuẩn nhưng phần thân được làm từ vật liệu PP (Polypropylene) và bộ phận làm kín được làm từ EPDM để thích ứng với các ứng dụng đòi hỏi yêu cầu sạch sẽ. Điểm đặc biệt của loại này là phần thân được làm bằng nhựa trong suốt (bán trong suốt) giúp kiểm tra trực quan được chất lỏng chảy bên trong để đánh giá chất lượng và vệ sinh đúng thời điểm.
- Sử dụng cho: không khí, nước, hóa chất (một số hóa chất phù hợp)
- Áp suất hoạt động tối đa: 1 MPa（0～20℃）
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: 0～80°C (Không đóng băng) Với Sealock：0～60°C (Không đóng băng)
- Sử dụng cho: không khí, nước, hóa chất (một số hóa chất phù hợp)
- Áp suất hoạt động tối đa: 1 MPa（0～20℃）
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: 0～80°C (Không đóng băng)
- Đầu Nối Nhanh Khí Nén Chống Tĩnh Điện: là loại đầu nối khí nén được làm từ vật liệu nhựa chống tĩnh điện lắp cho ống khí loại EG. Thích hợp cho các môi trường đặc biệt yêu cầu chống tĩnh điện, chẳng hạn như trong các khu vực có nguy cơ cháy nổ cao.
- Sử dụng cho: không khí.
- Áp suất hoạt động tối đa: 0,6 MPa.
- Áp suất âm: -100kPa.
- Nhiệt độ hoạt động: 0～40°C (Không đóng băng).
- Điện Trở: PBT 1x103 Ω･cm, POM 1x102 Ω･cm.
- Sử dụng cho: không khí, nước.
- Áp suất hoạt động tối đa: 0,9 MPa.
- Áp suất âm: -100kPa.
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng).
- Đầu Nối Nhanh Khí Nén Bằng Đồng Mạ Niken: là một loại đầu nối khí được làm hoàn toàn bằng đồng thau cho khả năng chống chịu lửa và chống chịu nước tốt. Với thiết kế vỏ ngoài các đầu nối dài ra giúp ngăn chặn chống văn bám tia lửa hàn nên nó phù hợp để sử dụng cho máy móc môi trường có tia lửa văng bám...(như đường ống làm mát khuôn).
- Sử dụng cho: không khí, nước, dầu nhiệt độ trung bình.
- Áp suất hoạt động tối đa: 1 MPa.
- Áp suất âm: -100kPa.
- Nhiệt độ hoạt động: 0～100°C (Không đóng băng).
- Đầu Nối Ống Khí Nén Bằng Đồng (Loại Vặn Ren): là loại đầu nối khí được thiết kế để lắp ráp bằng phương pháp vặn siết ren thủ công bằng tay hoặc các công cụ phụ trợ. Với điểm mạnh là khả năng làm kín cao ngăn chặn rò rỉ, và khả năng chống rung chịu được áp suất cao. Được làm hoàn toàn bằng đồng thau thích hợp cho nghành công nghiệp ô tô và kiểm soát nhiệt cho dụng cụ khuôn mẫu.
- Sử dụng cho: không khí, nước, hóa chất (một số hóa chất phù hợp)
- Áp suất hoạt động tối đa: Tùy thuộc vào áp suất vận hành tối đa của ống
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: Tùy thuộc vào nhiệt độ hoạt động. phạm vi của ống (Không đóng băng)
- Đầu Nối Nhanh Khí Nén Dành Cho Ngành Khuôn: Đầu nối khuôn có thể được sử dụng trong môi trường nước sạch, không khí và dầu nhiệt. Chuẩn bị khuôn đúc theo kích thước ren, chôn phần khuôn vào ren và sử dụng cờ lê Allen vặn chặt phần khớp. Loại van chặn tích hợp sẽ ngăn chặn hiệu quả nước tràn ra ngoài khi kết nối hoặc ngắt kết nối.
- Sử dụng cho: Không khí và nước (Nước sạch, còn tùy vào điều kiện*), Dầu nhiệt (Tùy vào điều kiện*)
- Áp suất hoạt động tối đa: 0,9 MPa
- Áp suất âm: -100kPa
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng).
*(Đảm bảo thực hiện theo các hướng dẫn bên dưới khi môi trường chất lỏng là nước hoặc dầu vừa nóng. Áp suất tăng phải được kiểm soát thấp hơn mức tối đa. áp suất vận hành khi sử dụng nước hoặc dầu vừa làm nóng làm môi trường chất lỏng. Nước máy ở Nhật Bản không có chất lạ hoặc bị ô nhiễm có thể được sử dụng. Tiến hành đánh giá trong điều kiện vận hành thực tế đối với việc sử dụng loại nước khác. Đảm bảo đặt Vòng chèn (WR) vào mép ống khi sử dụng nước hoặc đun nóng dầu vừa làm môi trường chất lỏng.)
- Đầu Nối Nhanh Khí Nén Bằng Đồng Mạ Nikel, Loại Dài: là một loại đầu nối khí được làm bằng đồng thau và được mạ điện niken. Nó có thể được sử dụng cho không khí và nước, với kích thước nhỏ gọn rất phù hợp cho lắp đặt ở những không gian nhỏ hẹp khó tiếp cận. Loại này có thể lắp đặt thông qua lỗ lục giác trên đầu bằng các loại cây lục giác 6 cạnh.
- Sử dụng cho: không khí, nước.
- Áp suất hoạt động tối đa: 1 MPa.
- Áp suất âm: -100kPa.
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng).
- Đầu Nối Nhanh Khí Nén Tích Hợp Van Một Chiều: Với thiết kế đặc biệt, đầu nối tích hợp van một chiều sử dụng cơ chế ngắt dòng để dừng dòng khí khi ngắt kết nối với ống khí và cho phép khí tiếp tục lưu thông khi ống được kết nối trở lại.
- Sử dụng cho: không khí.
- Áp suất hoạt động tối đa: 0.9 MPa.
- Áp suất âm: -100kPa.
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng).
- Đầu Nối Nhanh Khí Nén Dạng Xoay 360 Độ Tốc Độ Chậm: Đầu nối xoay là một sản phẩm cải tiến về đầu nối của Pisco. Nếu như những đầu nối thường chỉ có thể xoay để dễ lắp ống, thì đầu nối xoay có thể dễ dàng xoay 360 độ với tốc độ vừa phải. Với thiết kế vòng bi bên trong thân, đầu nối xoay có thể đáp ứng cho các vị trí yêu cầu xoay liên tục nhanh.
- Sử dụng cho: không khí.
- Áp suất hoạt động tối đa: 1 MPa.
- Áp suất âm: -100kPa.
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng).
- Sử dụng cho: không khí.
- Áp suất hoạt động tối đa: 1 MPa.
- Áp suất âm: -100kPa.
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng).
- Đầu Nối Nhanh Khí Nén Xoay 360 Độ Inox 304: là loại đầu nối được thiết kế có thể xoay được 360 độ với 2 vòng bi cho tốc độ xoay cao và được làm bằng vật liệu Inox 304 cho khả năng chống ăn mòn hóa học cao. Có 2 loại đầu nối xoay tùy theo mục đích mà lựa chọn cho phù hợp với nhu cầu sử dụng: loại RWL chuyên dùng cho nước và loại RAL chuyên dùng cho không khí.
- Sử dụng cho: loại (RAL) không khí, một số loại khí ga/ loại (RWL) nước và một số chất lỏng.
- Áp suất hoạt động tối đa: 0.7 MPa.
- Áp suất âm: (RAL): -100kPa.
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng).
- Tốc độ xoay: 500(vòng/phút)
- Đầu Nối Nhanh Khí Nén Chống Xoắn Dây: cho khả năng kết nối nhanh với ống khí nén chỉ bằng một chạm và loại đầu nối này có công dụng hấp thụ lực xoắn trong ống của dụng cụ khí nén giúp chống xoắn dây khí.
- Sử dụng cho: không khí.
- Áp suất hoạt động tối đa: 0.7 MPa.
- Áp suất âm: -100kPa.
- Nhiệt độ hoạt động: 0～60°C (Không đóng băng)
NHỮNG LƯU Ý KHI LỰA CHỌN ĐẦU NỐI KHÍ NÉN PISCO
- Chất liệu: Đầu nối khí Pisco được sản xuất từ nhiều loại chất liệu khác nhau như nhựa, nhôm, inox, đồng, và composite. Lựa chọn chất liệu phù hợp với môi trường làm việc để đảm bảo sự bền bỉ và chống ăn mòn.
- Áp suất làm việc: Xác định áp suất làm việc của hệ thống và đảm bảo đầu nối được chọn có khả năng chịu được áp suất đó mà không gặp vấn đề.
- Nhiệt độ làm việc: Đầu nối cần phải chịu được nhiệt độ làm việc trong hệ thống. Chọn đúng chất liệu và loại đầu nối có khả năng chịu nhiệt độ cao nếu cần thiết.
- Kích thước: Chọn kích thước phù hợp với đường ống và thiết bị khác trong hệ thống để đảm bảo sự kết nối chặt chẽ.
- Loại kết nối: Có nhiều loại kết nối khác nhau như kết nối nhanh, kết nối vít, và kết nối xoay. Lựa chọn loại kết nối phù hợp với yêu cầu cụ thể của hệ thống và dễ dàng lắp đặt.
- Hiệu suất kín khít: Kiểm tra hiệu suất kín khít của đầu nối để đảm bảo không có rò rỉ khí và giữ cho hệ thống hoạt động hiệu quả.
- Tiêu chuẩn và chứng nhận: Kiểm tra xem sản phẩm có tuân thủ các tiêu chuẩn và chứng nhận an toàn cần thiết hay không, đặc biệt là khi được sử dụng trong các ứng dụng y tế hoặc an toàn.
- Dễ bảo trì: Lựa chọn đầu nối có thiết kế dễ bảo trì và thay thế để giảm chi phí bảo trì và thời gian ngừng máy.
