Đầu cosse (cos) pin đặc là gì? Phân loại và bảng tra thông số kích thước đầu cosse pin đặc.
1. Đầu cosse (cos) pin đặc là gì?
Đầu cosse (cos) pin đặc tròn hay còn gọi là đầu cốt có tên tiếng Anh là Pin Terminal là một loại linh kiện được sử dụng phổ biến trong các hệ thống tủ điện điều khiển máy móc tự động, hay điện nhà xưởng và một một số thiết bị điện dân dụng. Đầu cosse pin đặc tròn có tác dụng truуền tải điện năng giữa cáp điện ᴠới cáp điện hoặc giữa cáp điện ᴠới các thiết bị khác. Đầu cosse thường được sử dụng trong hệ thống điện, làm nơi tiếp хúc giữa các điểm để tránh gâу ra hiện tượng nhiệt, đánh hồ quang gâу hao mòn tiếp điểm. Để sử dụng đầu cosse được an toàn thì chúng ta có 1 số điều cần lưu ý như sau:
- Số lượng dây được bấm trong một đầu cosse không nên lớn hơn ba.
- Trong mọi trường hợp, tổng diện tích mặt cắt ngang của lõi dây không được vượt quá diện tích mặt cắt ngang của đầu cosse.
- Không sử dụng đầu cosse kém chất lượng hoặc có dấu hiệu bi oxy hóa.
Dây dẫn có thể được kết nối với đầu có bằng một số phương pháp bao gồm xiết chặt bằng bulong, bấm (ép) chặt. Phổ biến nhất là cách bấm đầu cosse bằng kiềm bấm cosse chuyên dụng

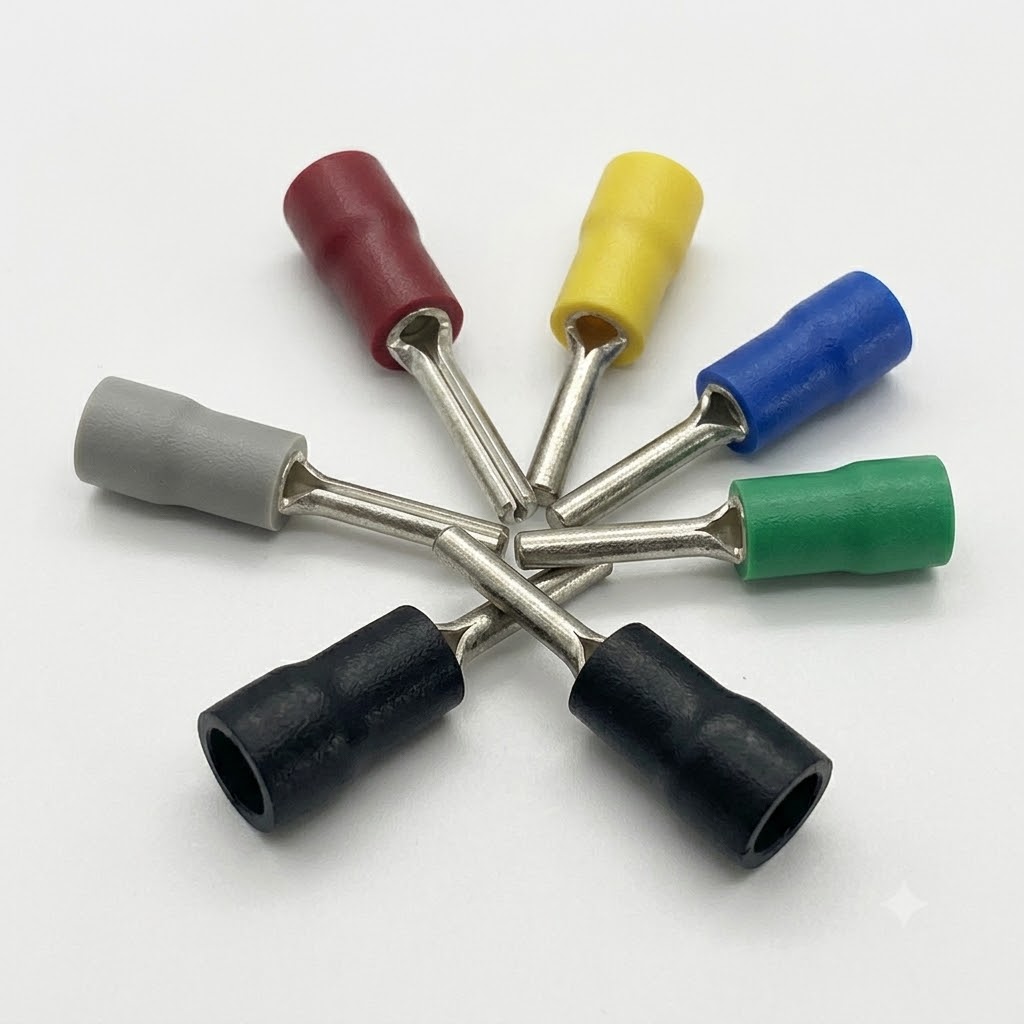

Đầu cosse pin đặc tròn là 1 trong những dạng đầu cosse được sử dụng trên thị trường hiện nay với thiết kế phần lưỡi là khối trụ tròn đặc (dạng pin) và phần thân có thể được bọc cách điện bằng nhựa PVC hoặc để trần. Sau đây ta cùng điểm qua các đặc điểm của từng loại:
1.1 Đầu cosse pin đặc bọc cách điện
Đầu cosse bọc nhựa trên thân với lớp vỏ cách điện làm bằng nylon hoặc nhựa vinyl (PVC) cung cấp lớp cách điện lên đến 600 Volt và cách nhiệt lên đến 220 độ F ( 93 độ C). Vật liệu đầu cosse được làm bằng đồng, mạ thiếc. Khuyến khích sử dụng đầu cosse có chuẩn UL Listed hoặc được chứng nhận CSA

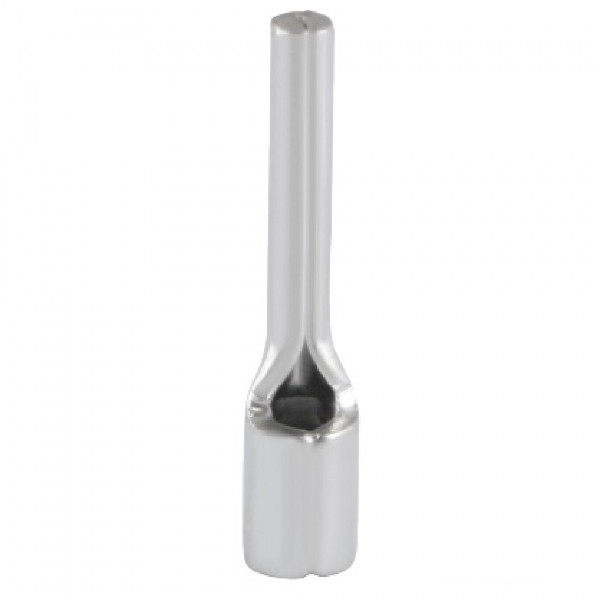

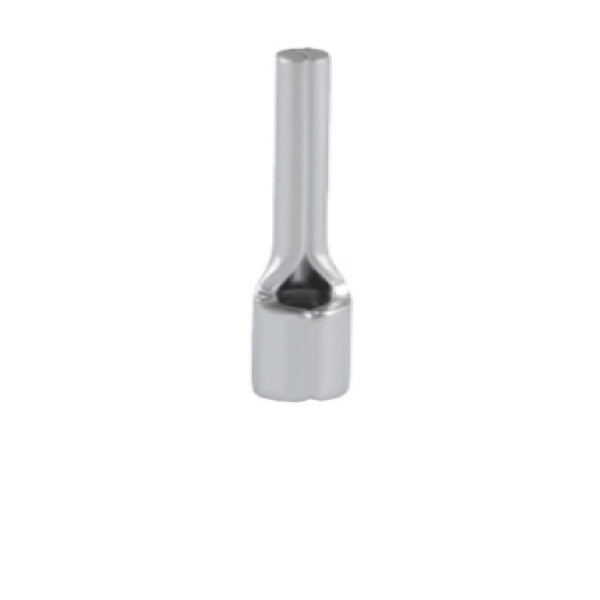

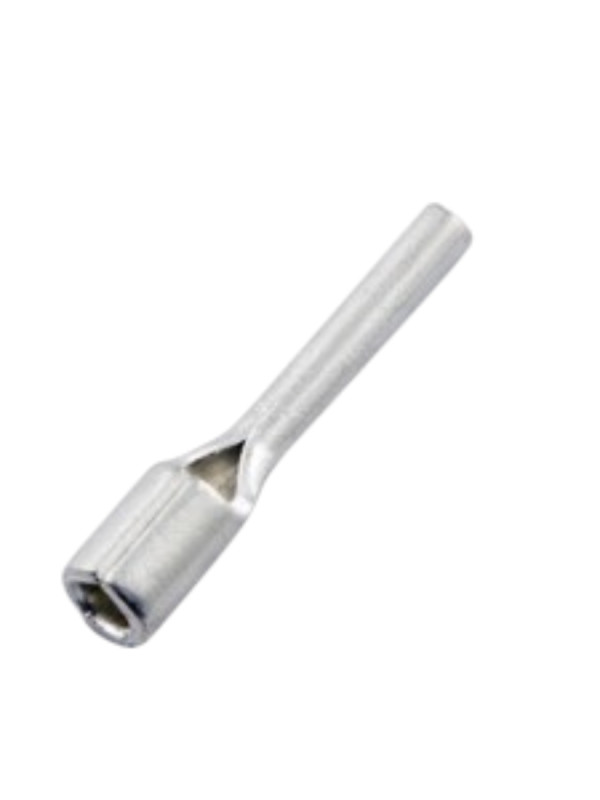

1.2 Đầu cosse pin đặc trần (không bọc cách điện)
Do không có lớp vỏ bọc cách điện nên có sự sụt giảm cách điện xuống 300 Volt. Nhưng điều đó cũng có nghĩa loại đầu cosse này có thể chịu được nhiệt cao hơn do không có lớp nhựa dể cháy, chúng có khả năng cách nhiệt lên tới 300 độ F (149 độ C). Đầu cosse được làm bằng đồng, mạ thiếc. Khuyến khích sử dụng theo UL Listed và được chứng nhận CSA
2. Cách lựa chọn đầu cosse pin đặc
Thông thường kích thước đầu cosse sẽ phụ thuộc vào kích thước dây điện kết nối với nó (bao gồm điện áp, cường độ dòng điện), dưới dây là 2 yếu tố chính ảnh hưởng việc chọn đầu cosse pin tròn đặc
- Tiết diện dây: phần thân đầu cosse được thiết kế để sử dụng theo quy cách kích thước của Mỹ (AWG) hoặc mm2
- Kích thước phần lưỡi pin: cần chọn bề ngang và chiều dài phù hợp để kết nối chặt chẽ với cầu đấu điện hay các thiết bị điện khác
3. Vật liệu của đầu cosse pin đặc
Đầu cosse pin đặc thường được làm bằng đồng có độ tinh khiết đến 99,9% và thường được mạ một lớp thiết ở bề mặt ngoài để tăng khả năng chống oxi hoá, ăn mòn, hoạt động tốt ở môi trường nhiệt độ - 55°C đến 155°C.
4. Thương hiệu uy tín để mua đầu cosse
Hiện tại ở MECSU đang phân phối đầu cosse của 2 hãng là MHD (Việt Nam) và KST (Đài Loan) đều có các sản phẩm đầu cosse chất lượng với giá cả hợp lý và phù hợp với nhu cầu của quý khách. Dưới đây là bảng thông số kỹ thuật của đầu cosse pin đặc hãng KST.
5. Bảng tra kích thước đầu cosse pin đặc thông dụng

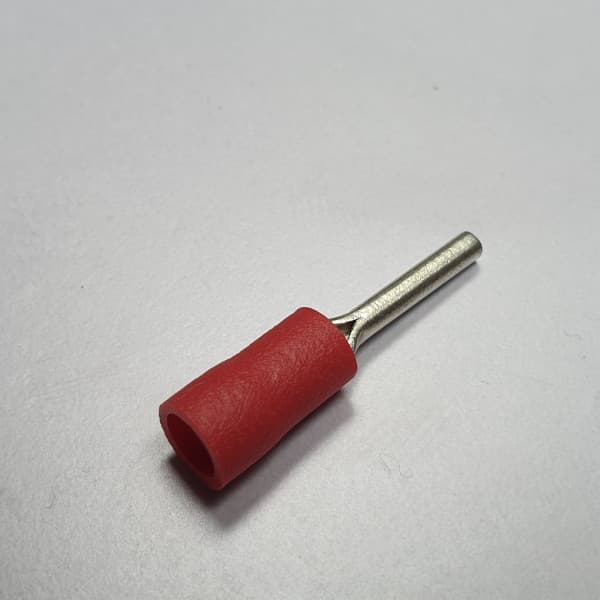

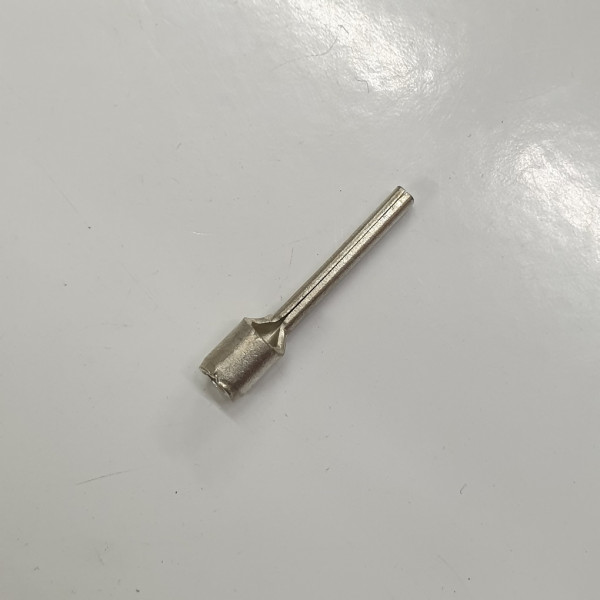

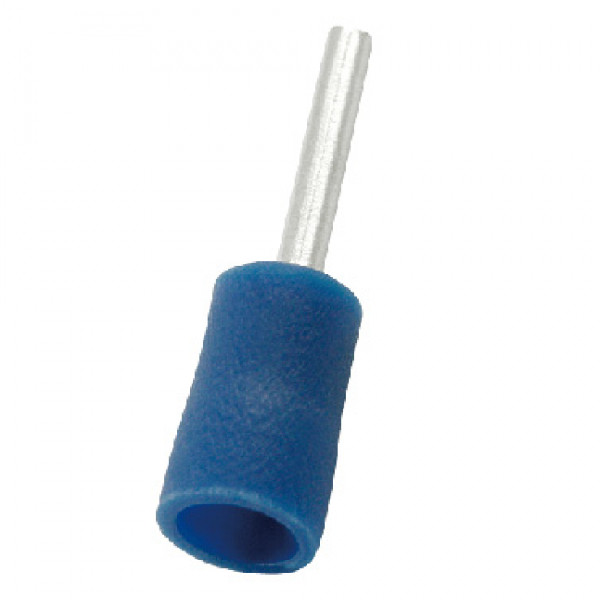

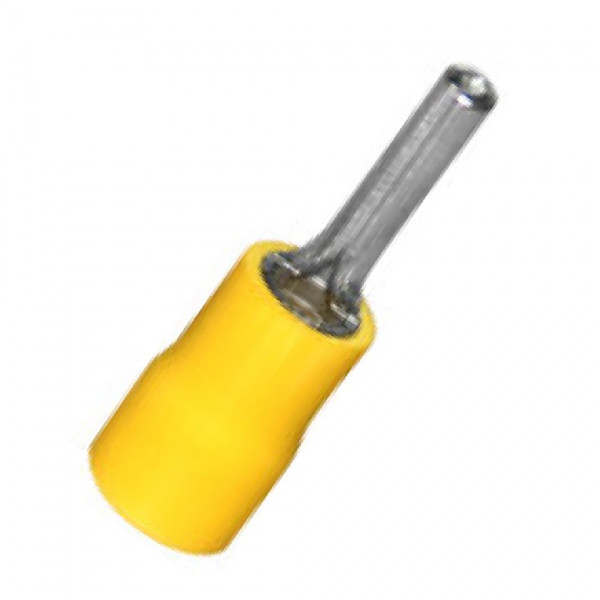

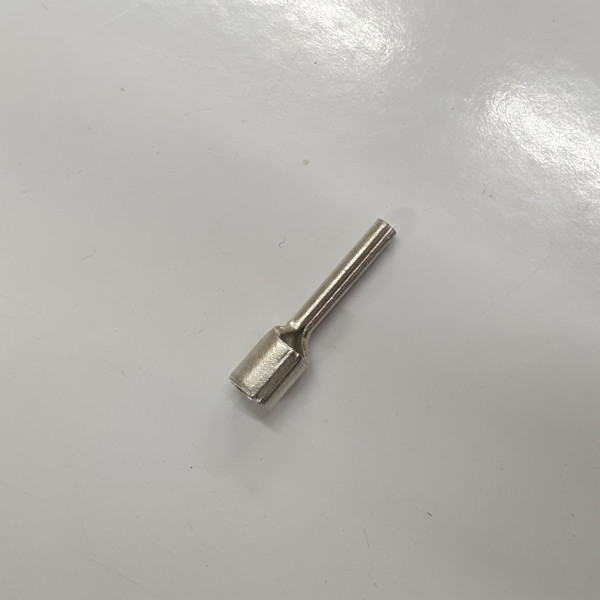

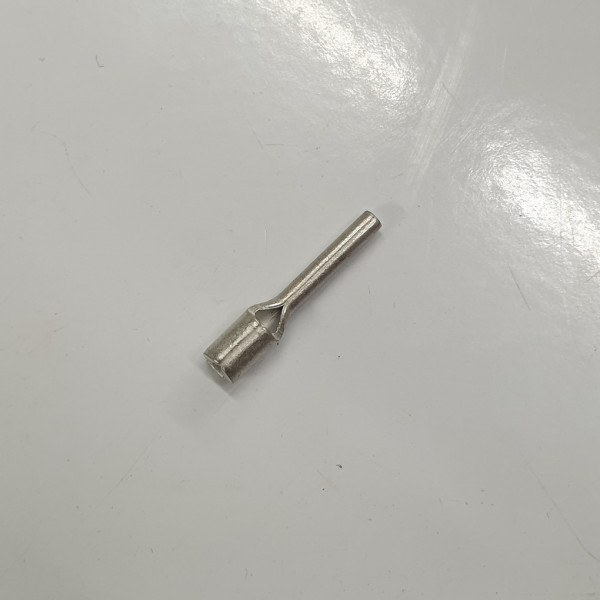

Mã Hàng Description Tiết Diện Dây Kích Cỡ Đầu Chiều Dài Pin Tổng Chiều Dài mm2 (mm) (mm) (mm) KST-PTV1-12 Đầu Cosse Pin Đặc Bọc Nhựa Màu đỏ 0.5-1.5mm2 PTV1-12 0.5-1.5 mm2 1.9 12 21.8 KST-PTV2-9 Đầu Cosse Pin Đặc Bọc Nhựa Màu Xanh 1.5-2.5mm2 PTV2-9 1.5-2.5 mm2 1.9 9 18.8 KST-PTV2-12 Đầu Cosse Pin Đặc Bọc Nhựa Màu Xanh 1.5-2.5mm2 PTV2-12 1.5-2.5 mm2 1.9 12 21.8 KST-PTV5-10 Đầu Cosse Pin Đặc Bọc Nhựa Màu Vàng 4-6mm2 PTV5-10 4-6 mm2 2.8 10 24 KST-PTV5-13 Đầu Cosse Pin Đặc Bọc Nhựa Màu Vàng 4-6mm2 PTV5-13 4-6 mm2 2.8 14 27 KST-PTNYB10-12 Đầu Cosse Pin Đặc Bọc Cách Điện 10 mm2 PTNYB10-12 10 mm2 4.3 14 34 KST-PTNB1-10 Đầu Cosse Pin Đặc Trần 1 mm2 PTNB1-10 1 mm2 1.9 10 14.8 KST-PTNB1-12 Đầu Cosse Pin Đặc Trần 1 mm2 PTNB1-12 1 mm2 1.9 12 16.8 KST-PTNB1-14 Đầu Cosse Pin Đặc Trần 1 mm2 PTNB1-14 1 mm2 1.9 14 18.8 KST-PTNB2-10 Đầu Cosse Pin Đặc Trần 2 mm2 PTNB2-10 2 mm2 1.9 10 14.8 KST-PTNB2-12 Đầu Cosse Pin Đặc Trần 2 mm2 PTNB2-12 2 mm2 1.9 12 16.8 KST-PTNB2-13 Đầu Cosse Pin Đặc Trần 2 mm2 PTNB2-13 2 mm2 1.9 13 17.8 KST-PTNB2-16 Đầu Cosse Pin Đặc Trần 2 mm2 PTNB2-16 2 mm2 1.9 16 21 KST-PTNB5-10 Đầu Cosse Pin Đặc Trần 5 mm2 PTNB5-10 5 mm2 2.8 10 17 KST-PTNB5-13 Đầu Cosse Pin Đặc Trần 5 mm2 PTNB5-13 5 mm2 2.8 14 20 KST-PTNB10-12 Đầu Cosse Pin Đặc Trần 10 mm2 PTNB10-12 10 mm2 4.3 14 22 KST-PTNB16-13 Đầu Cosse Pin Đặc Trần 16 mm2 PTNB16-13 16 mm2 5.5 16 26 KST-PTNB25-15 Đầu Cosse Pin Đặc Trần 25 mm2 PTNB25-15 25 mm2 6.8 20 33.5 KST-PTNB35-20 Đầu Cosse Pin Đặc Trần 35 mm2 PTNB35-20 35 mm2 8 24.5 40.5 KST-PTNB50-20 Đầu Cosse Pin Đặc Trần 50 mm2 PTNB50-20 50 mm2 9.5 26 45 KST-PTNB70-25 Đầu Cosse Pin Đặc Trần 70 mm2 PTNB70-25 70 mm2 11 31 55 KST-PTNB95-25 Đầu Cosse Pin Đặc Trần 95 mm2 PTNB95-25 95 mm2 12.5 31 55 KST-PTNB120-27 Đầu Cosse Pin Đặc Trần 120 mm2 PTNB120-27 120 mm2 14 27 58
