Đầu cosse nối thẳng (Crimp-On Butt Splice/Butt Connector) là phụ kiện dùng để nối hai đầu dây dẫn điện theo cùng một trục, tạo thành một mối nối cơ học và điện giữa hai đoạn dây. Sản phẩm thường có dạng ống kim loại rỗng, hai đầu dùng để tiếp nhận dây dẫn và được bấm ép bằng dụng cụ phù hợp. Tùy thiết kế, đầu cosse nối thẳng có thể là loại trần hoặc được bổ sung lớp cách điện bằng Vinyl, Nylon hay ống co nhiệt.
Để chọn đúng đầu cosse nối thẳng, cần xác định loại dây dẫn, tiết diện dây, kiểu đầu nối, vật liệu và cấu tạo lớp bảo vệ. Với các dòng có nhiều quy cách như BNT, BV, BNY hoặc BHT, ký hiệu sản phẩm và dải dây tương ứng phải được đối chiếu với catalogue của đúng nhà sản xuất. Không nên chỉ dựa vào màu sắc hoặc một mức dòng điện cố định để lựa chọn vì thông số có thể thay đổi theo từng mã.
1. Đầu cosse nối thẳng là gì?

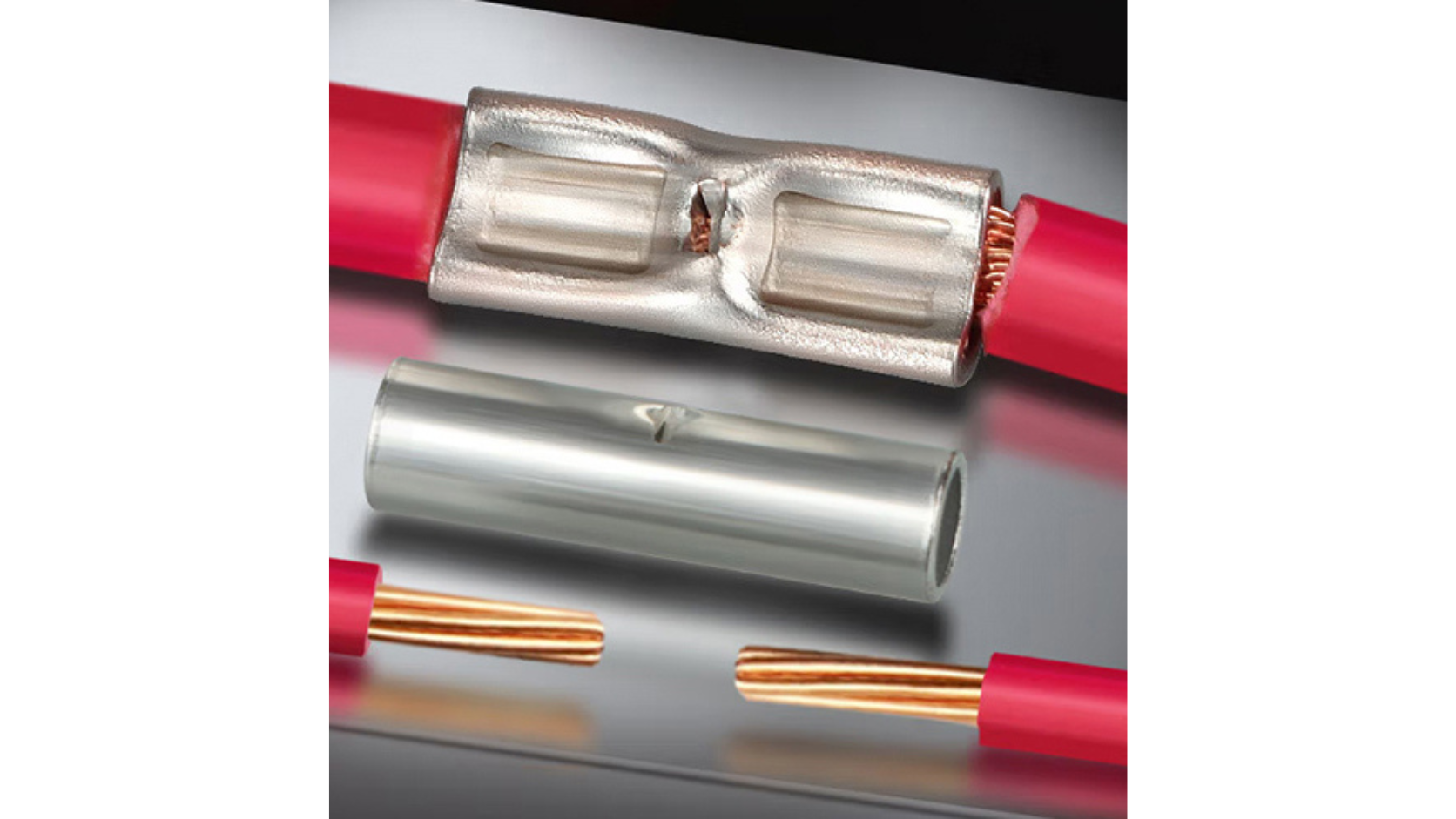

Đầu cosse nối thẳng là loại đầu nối dây điện có cấu tạo dạng ống, được sử dụng để liên kết hai đầu dây dẫn với nhau. Hai đầu dây được đưa vào hai phía của ống nối và sau đó được ép bằng kìm hoặc dụng cụ bấm phù hợp. Lực ép làm biến dạng phần ống theo thiết kế của đầu cos, tạo liên kết cơ học đồng thời duy trì đường dẫn điện qua mối nối.
Đầu cosse nối thẳng có nhiều cấu hình khác nhau. Loại BNT của KST thuộc nhóm đầu nối nối thẳng không cách điện; BV/BVS là các dòng có lớp cách điện Vinyl; BNY là dòng cách điện Nylon; còn BHT là loại có ống co nhiệt. KST cũng phân loại PNT thành đầu nối song song, có cấu tạo và mục đích sử dụng khác với đầu nối nối thẳng BNT.

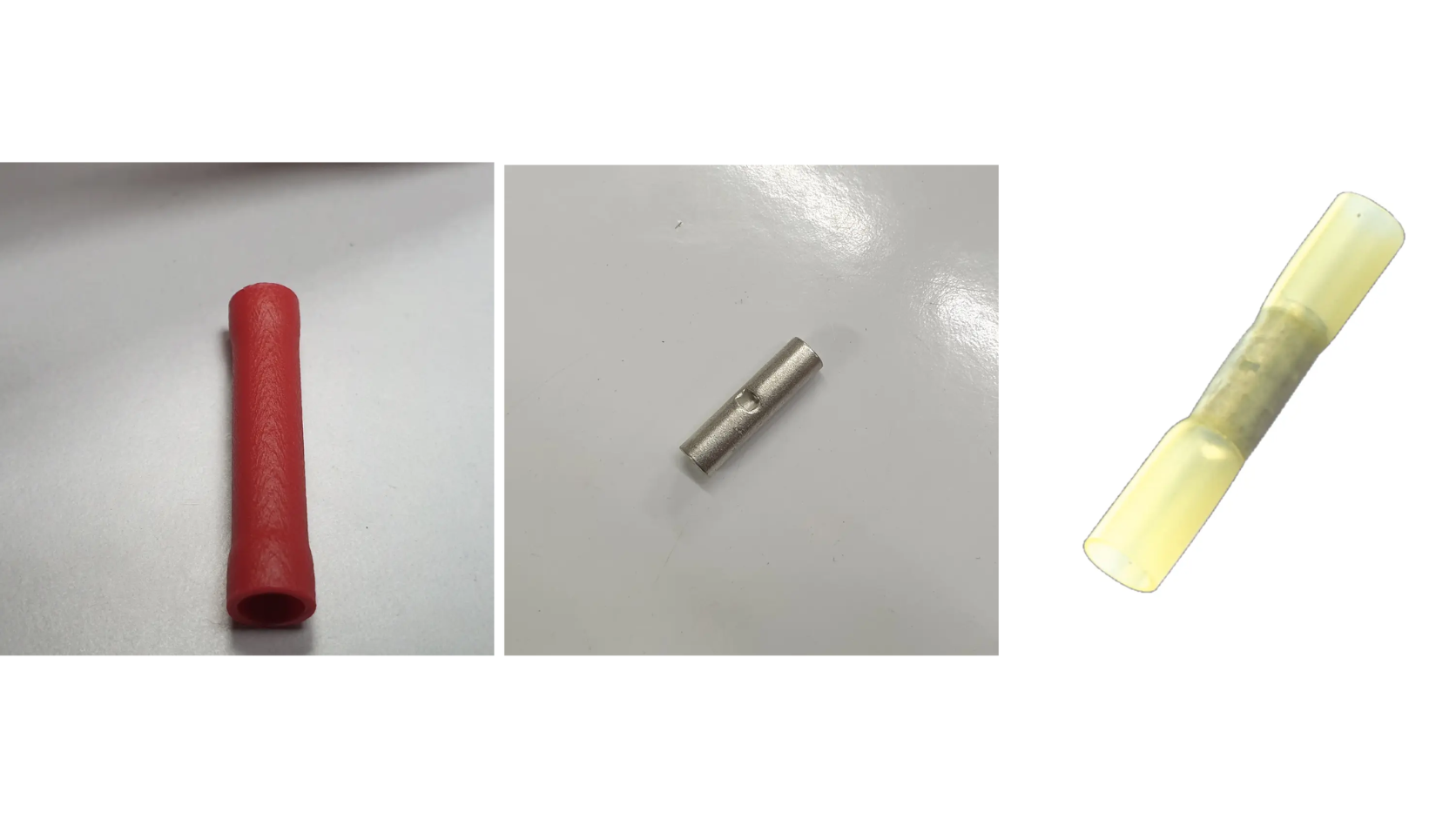

2. Các dòng/loại Đầu cosse nối thẳng phổ biến

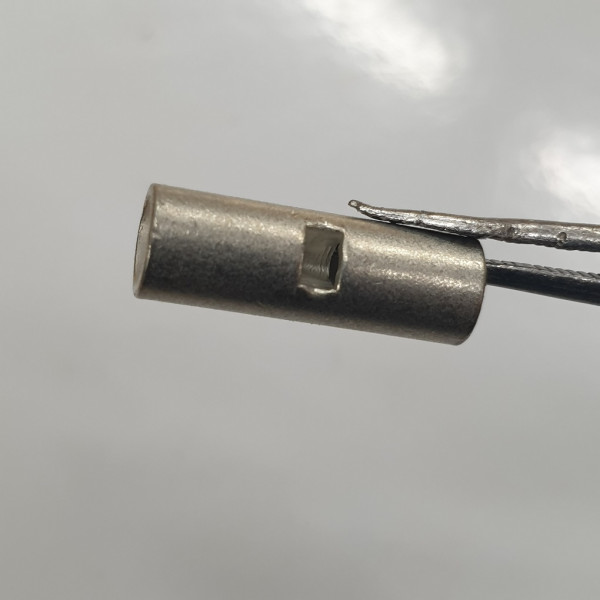

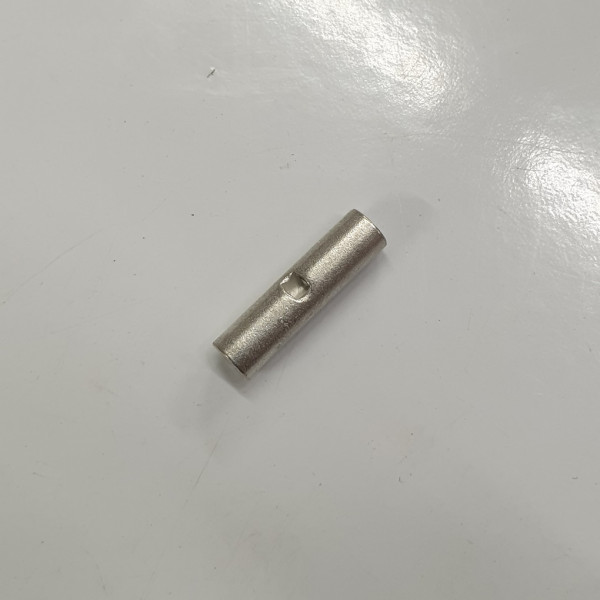

2.1. Đầu cosse nối thẳng trần

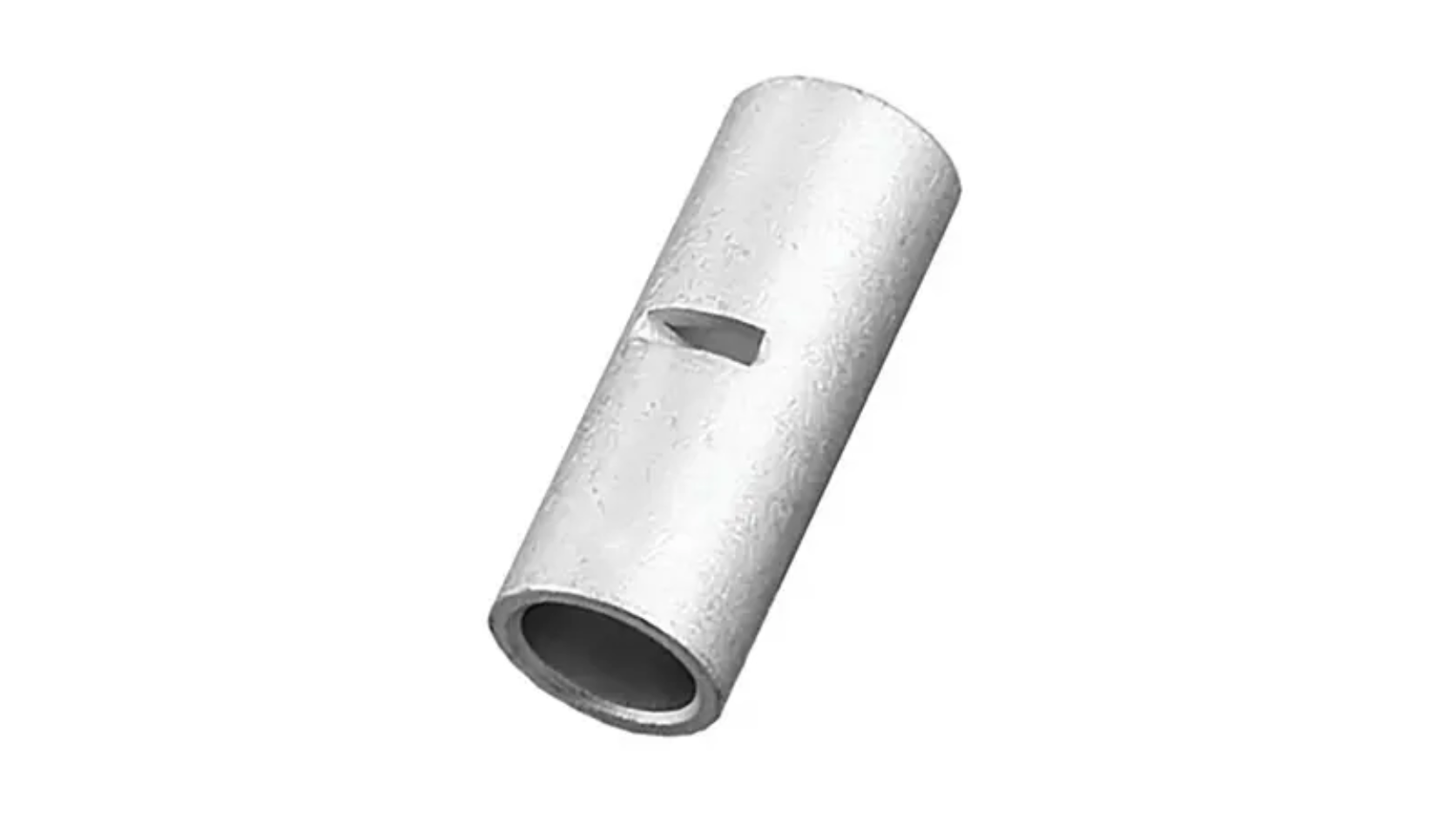

Đầu cosse nối thẳng trần là loại không có lớp cách điện bên ngoài. Trong danh mục KST, BNT được định nghĩa là Non-Insulated Seamless Tube Butt Connector. Loại này phù hợp khi vị trí lắp đặt đã có giải pháp cách điện riêng hoặc khi thiết kế yêu cầu đầu nối dạng ống kim loại không bọc.
Dòng BNT có nhiều quy cách theo tiết diện dây. Danh mục Mecsu/KST ghi nhận các mã từ BNT1, BNT2, BNT3, BNT5 đến các kích thước lớn hơn như BNT8, BNT14, BNT22, BNT38, BNT60, BNT70, BNT80, BNT100 và các quy cách lớn hơn tùy danh mục.
2.2. Đầu cosse nối thẳng bọc Vinyl

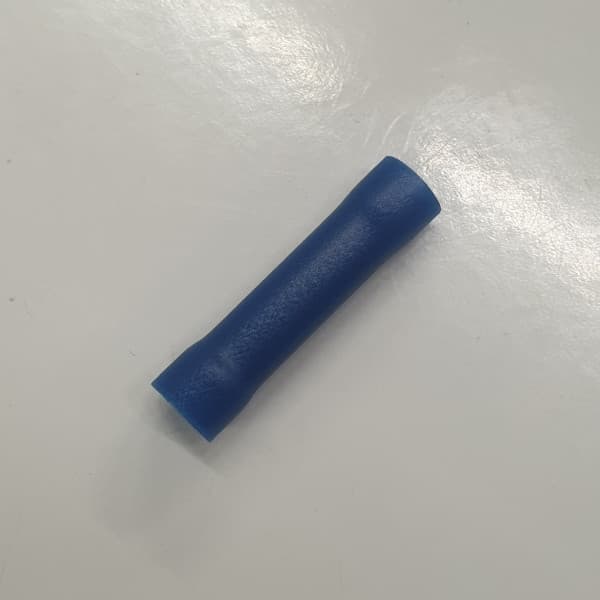

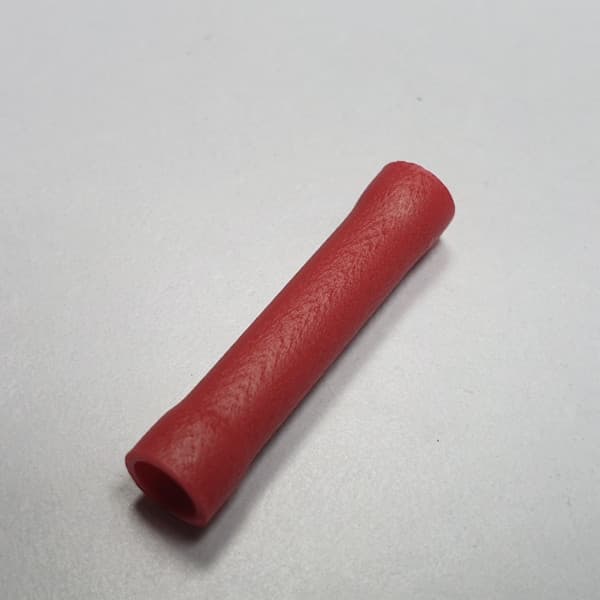

Đầu cosse bọc Vinyl có lớp vật liệu cách điện bao quanh phần ống nối. Trong hệ thống mã của KST, BV là dòng Vinyl Insulated Butt Seam Copper Connector, trong khi BVS là Vinyl Insulated Butt Seam Brass Connector. Vì vậy không nên gọi tất cả đầu cos bọc Vinyl là một loại vật liệu kim loại duy nhất.
Lớp vỏ cách điện giúp hạn chế tiếp xúc ngoài ý muốn với các phần dẫn điện xung quanh. Màu sắc của vỏ cũng thường được dùng để nhận diện nhóm quy cách, nhưng khi lựa chọn vẫn phải đối chiếu mã sản phẩm và dải dây tương ứng.

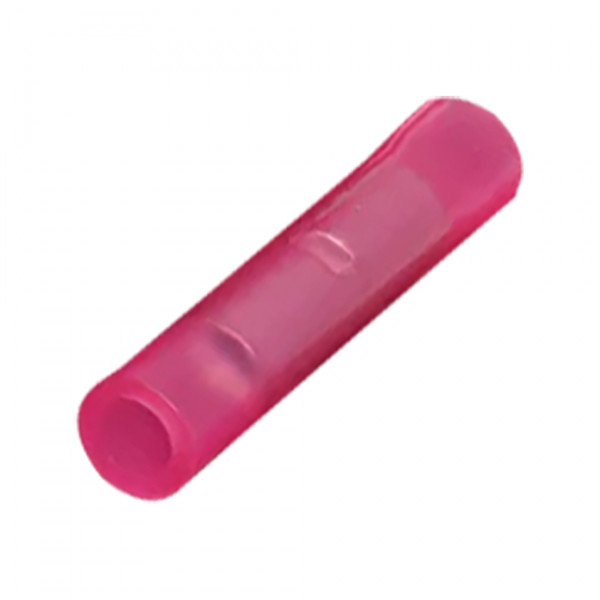

2.3. Đầu cosse nối thẳng bọc Nylon
Dòng BNY thuộc nhóm Nylon Insulated Butt Connector. KST còn có các biến thể như BNYF, BNYTF và các cấu hình khác tùy thiết kế. Vì vậy khi cần lựa chọn đầu cos bọc Nylon, cần xác định chính xác cấu tạo của mã sản phẩm thay vì chỉ dựa vào tên “Nylon”.

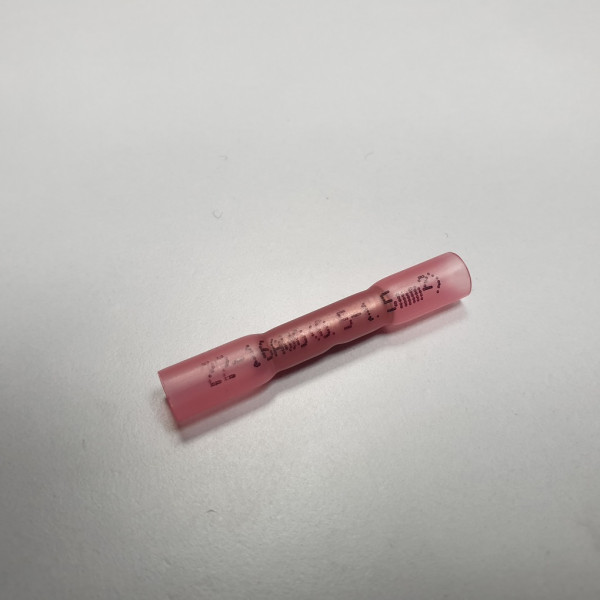

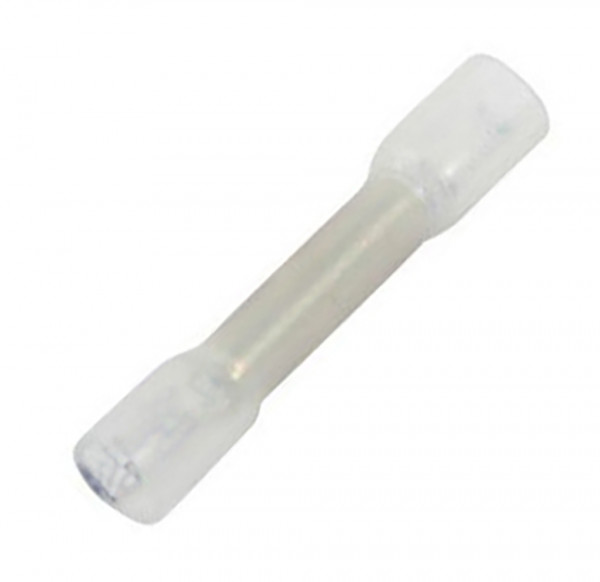

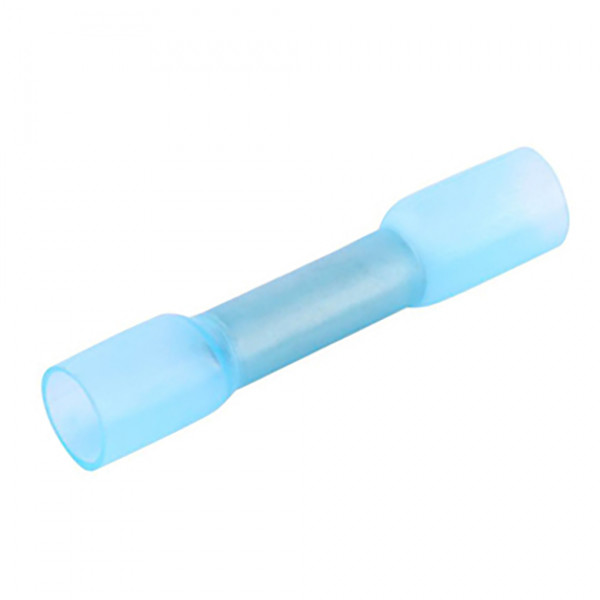

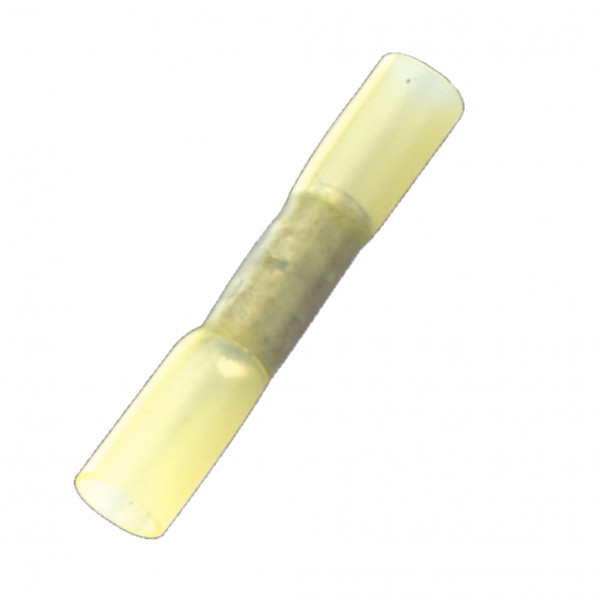

2.4. Đầu cosse nối thẳng co nhiệt
BHT là dòng Heat Shrinkable Seamless Tube Butt Connector. Sau khi bấm nối dây, phần ống co nhiệt được gia nhiệt bằng phương pháp phù hợp để co ôm quanh khu vực đấu nối. Tùy thiết kế của sản phẩm, lớp bảo vệ có thể kết hợp với vật liệu bịt kín để tăng khả năng bảo vệ mối nối trong điều kiện môi trường nhất định.
Không nên mặc định mọi sản phẩm BHT đều có cùng khả năng chống nước, cùng vật liệu vỏ hoặc cùng dải nhiệt độ. Các đặc tính này phải được xác nhận theo đúng mã sản phẩm và catalogue nhà sản xuất.

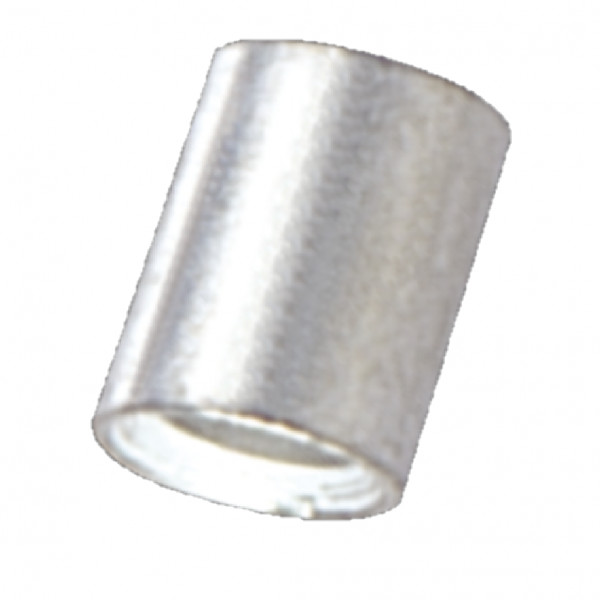

2.5. Đầu cosse nối song song PNT
PNT là dòng Non-Insulated Seamless Tube Parallel Connector, được KST phân loại riêng với BNT. Đầu nối song song được sử dụng cho cấu hình đấu nối theo thiết kế của sản phẩm và không nên thay thế trực tiếp cho đầu cos nối thẳng BNT chỉ vì cùng tiết diện dây.
3. Cách chọn Đầu cosse nối thẳng đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định vị trí mối nối nằm trong tủ điện, hộp đấu nối, hệ thống dây dẫn của máy móc, phương tiện hoặc khu vực có yêu cầu đặc biệt về môi trường. Từ đó lựa chọn cấu tạo phù hợp: loại trần khi hệ thống đã có giải pháp cách điện riêng, loại bọc Vinyl/Nylon khi cần lớp cách điện tích hợp hoặc loại co nhiệt khi thiết kế yêu cầu phương pháp bảo vệ bằng ống co.
Không nên mặc định rằng môi trường ngoài trời, dưới gầm xe hoặc khu vực ẩm ướt luôn bắt buộc dùng BHT. Việc lựa chọn phải dựa trên yêu cầu thực tế về độ ẩm, nước, nhiệt độ, hóa chất và thông số mà đúng mã sản phẩm được nhà sản xuất công bố.
3.2. Chọn theo tiết diện dây và quy cách đầu cos
Thông số quan trọng nhất khi chọn đầu cosse nối thẳng là tiết diện dây dẫn phù hợp với quy cách của đầu nối. Dây phải nằm đúng trong dải dây mà nhà sản xuất quy định cho mã đầu cos. Không nên chọn chỉ dựa vào đường kính ngoài của dây vì lớp cách điện và cấu tạo dây có thể làm thay đổi kích thước bên ngoài.
| Dòng sản phẩm
|
Ví dụ quy cách KST
|
Đặc điểm
|
| BNT
|
BNT1, BNT2, BNT3, BNT5, BNT8, BNT14, BNT22, BNT38...
|
Đầu nối nối thẳng trần, không có lớp cách điện tích hợp.
|
| BV
|
BV1, BV2, BV5...
|
Đầu nối nối thẳng có lớp cách điện Vinyl.
|
| BNY
|
BNY1, BNY2, BNY5...
|
Đầu nối nối thẳng có lớp cách điện Nylon.
|
| BHT
|
BHT0.5, BHT1, BHT2, BHT5...
|
Đầu nối có cấu tạo ống co nhiệt.
|
| PNT
|
PNT0.5, PNT1, PNT2, PNT3, PNT5...
|
Đầu nối song song, không phải đầu nối nối thẳng BNT.
|

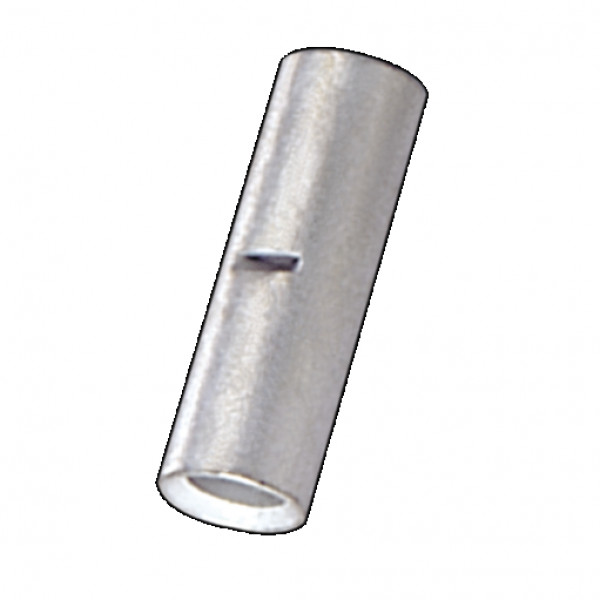

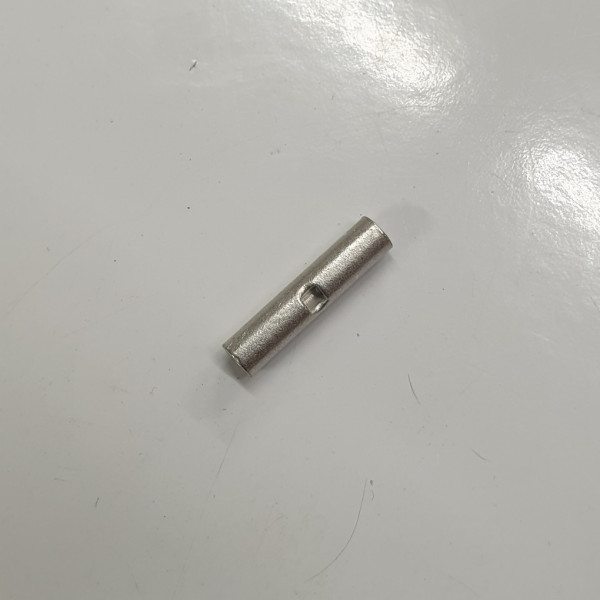

Các quy cách thực tế của KST/Mecsu cho thấy BNT có nhiều kích thước từ nhóm dây nhỏ đến các dây tiết diện lớn. Ví dụ BNT1 có tiết diện danh định 1 mm² và chiều dài 15 mm; BNT8 là 8 mm², dài 21 mm; BNT14 là 14 mm², dài 26 mm; BNT22 là 22 mm², dài 29 mm; BNT38 là 38 mm², dài 32 mm. Các thông số này chỉ dùng để nhận diện từng mã, không nên suy rộng thành kích thước của mọi thương hiệu.
3.3. Kiểm tra dòng điện và khả năng làm việc
Không nên chọn đầu cosse chỉ bằng cách lấy tiết diện dây rồi suy ra một giá trị dòng điện cố định. Khả năng tải của mối nối còn phụ thuộc vào loại dây, vật liệu đầu nối, chất lượng mối bấm, điều kiện nhiệt và thiết kế của sản phẩm.
Ví dụ, tài liệu kỹ thuật KST thể hiện các mức dòng tham khảo khác nhau theo từng quy cách BNT; BNT1, BNT2, BNT3, BNT5 lần lượt được thể hiện với các mức khoảng 19 A, 27 A, 37 A và 48 A, trong khi BNT8 là khoảng 62 A. Đây là thông số theo dòng sản phẩm cụ thể và không nên dùng làm bảng dòng điện chung cho toàn bộ đầu cosse nối thẳng.
3.4. Chọn vật liệu và lớp bảo vệ
Vật liệu và cấu tạo lớp bảo vệ cần được lựa chọn theo điều kiện làm việc. Với loại trần, cần xem xét giải pháp cách điện bên ngoài sau khi nối. Với loại Vinyl hoặc Nylon, cần kiểm tra đặc tính của lớp cách điện theo đúng mã. Với loại co nhiệt, cần xác định phương pháp gia nhiệt, cấu tạo ống và các yêu cầu môi trường của sản phẩm.
Không nên tự gán một dải nhiệt độ như 75°C, 105°C hoặc một điện áp cố định như 600 V cho toàn bộ nhóm sản phẩm. Đây là các thông số phải được xác nhận theo datasheet/catalogue của từng mã.
3.5. Kiểm tra loại kìm bấm và phương pháp bấm
Đầu cosse nối thẳng phải được bấm bằng dụng cụ có hàm phù hợp với loại đầu nối và quy cách dây. Đầu cos trần, đầu cos bọc cách điện và đầu cos co nhiệt có thể yêu cầu phương pháp hoặc dạng hàm bấm khác nhau.
Không nên sử dụng kìm cắt, kìm đa năng hoặc một loại hàm bấm bất kỳ chỉ vì kích thước có vẻ tương đương. Mối bấm không đúng có thể làm giảm khả năng giữ dây, làm biến dạng lớp cách điện hoặc tạo tiếp xúc điện không ổn định.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Cần đối chiếu catalogue khi lựa chọn giữa nhiều dòng BV, BVS, BNY, BNYTF, BHT hoặc BNT; khi thay thế sản phẩm khác thương hiệu; khi sử dụng dây có cấu tạo đặc biệt; hoặc khi hệ thống có yêu cầu cụ thể về dòng điện, điện áp, nhiệt độ và môi trường.
Các lỗi cần tránh gồm: chọn sai tiết diện, nhầm BNT với PNT, dùng sai loại hàm bấm, không đưa dây vào đúng chiều sâu của đầu nối và tự suy đoán thông số điện – nhiệt từ màu sắc hoặc tên mã.
Nhu cầu sử dụng → điều kiện làm việc → xác định thông số kích thước → chọn vật liệu/tiêu chuẩn/thiết kế phù hợp → kiểm tra khả năng làm việc và tương thích → đối chiếu catalogue/bảng thông số → xác nhận đúng mã sản phẩm trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt Đầu cosse nối thẳng
4.1. Kiểm tra trước khi lắp
Kiểm tra đúng mã đầu cos, quy cách dây và loại dụng cụ bấm cần sử dụng. Đầu nối không nên bị móp, nứt, biến dạng hoặc có dấu hiệu hư hỏng ảnh hưởng đến quá trình lắp đặt.
Trước khi thao tác với hệ thống điện, cần cô lập nguồn và thực hiện các biện pháp an toàn phù hợp với quy trình thi công.
4.2. Chuẩn bị dây dẫn
Dùng dụng cụ tuốt dây phù hợp để loại bỏ phần vỏ cách điện cần thiết. Không làm đứt hoặc làm tổn thương các sợi dẫn điện. Chiều dài phần dây tuốt phải phù hợp với chiều sâu lắp dây của đúng loại đầu cos, không nên mặc định bằng một nửa chiều dài tổng của ống.

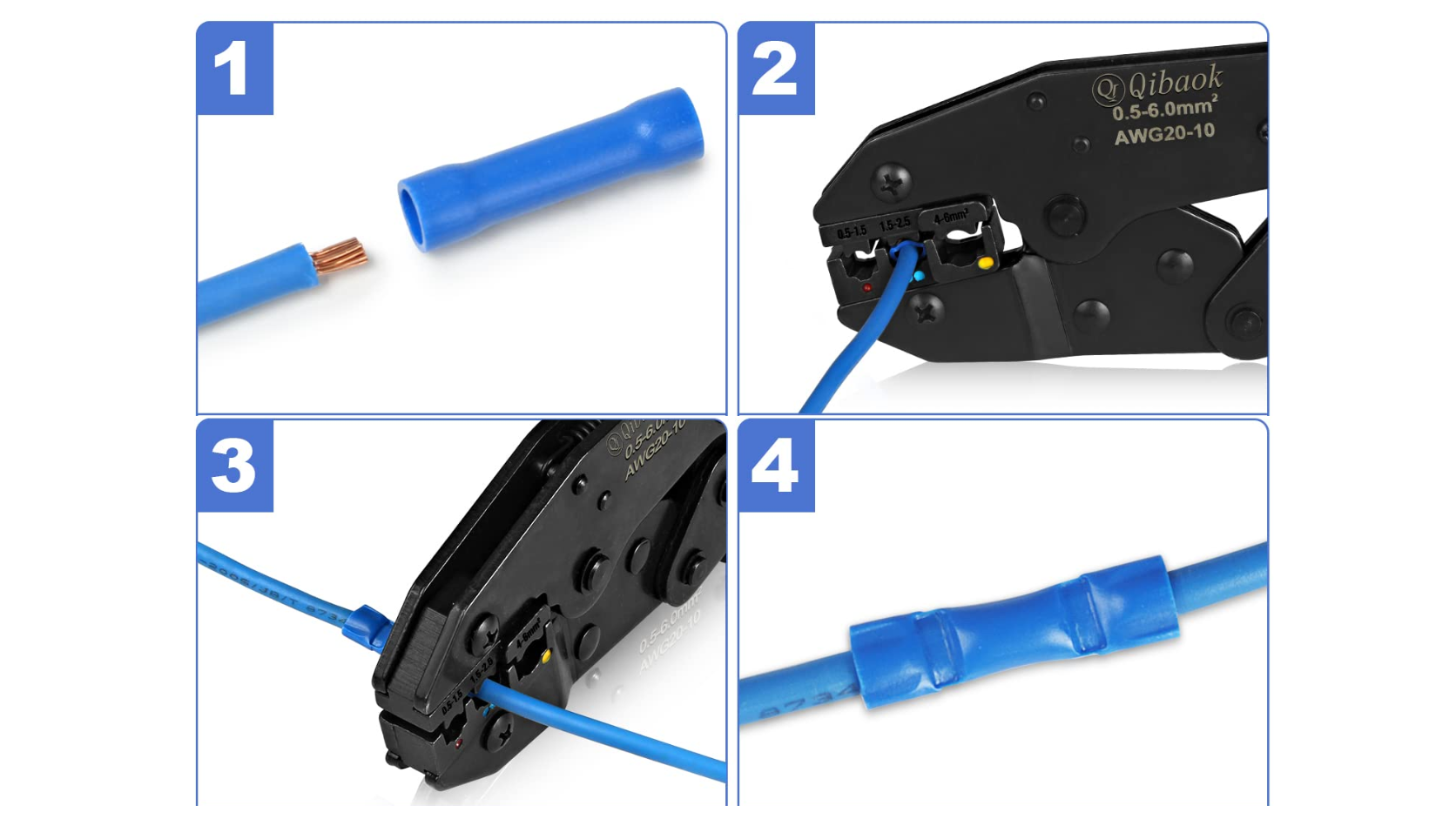

4.3. Đưa dây vào đầu nối và bấm ép
Đưa đầu dây đã tuốt vào đúng phía của đầu nối. Với đầu nối hai đầu, dây được đưa vào từ hai phía theo thiết kế của sản phẩm. Đảm bảo dây đi đủ sâu và nằm đúng vị trí trước khi bấm.
Sử dụng đúng kìm và hàm bấm theo quy cách của đầu cos. Thực hiện thao tác bấm theo hướng dẫn của nhà sản xuất, tránh bấm sai vị trí hoặc dùng lực không phù hợp. Với đầu cos co nhiệt, chỉ thực hiện gia nhiệt sau khi mối bấm đã hoàn tất và theo hướng dẫn của loại ống co sử dụng.
4.4. Kiểm tra sau khi lắp
Kiểm tra bằng mắt để xác nhận dây đã nằm đúng vị trí và mối bấm không có dấu hiệu bất thường. Có thể kiểm tra khả năng giữ cơ học bằng phương pháp kéo kiểm tra phù hợp với quy trình kỹ thuật. Với đầu nối có lớp cách điện hoặc co nhiệt, cần kiểm tra lớp bảo vệ không bị rách, cháy hoặc biến dạng quá mức.
5. Những lỗi thường gặp khi sử dụng Đầu cosse nối thẳng
- Chọn sai quy cách dây: Dùng đầu cos có dải dây không phù hợp khiến mối bấm không đạt yêu cầu cơ học hoặc điện.
- Nhầm BNT với PNT: Hai dòng có cấu tạo và mục đích sử dụng khác nhau dù đều có dạng đầu nối ống.
- Tuốt dây quá ngắn: Dây không đi đủ sâu vào vùng tiếp nhận của đầu cos.
- Tuốt dây quá dài: Có thể làm phần lõi dẫn điện nhô ra ngoài vùng bảo vệ của đầu nối cách điện.
- Dùng sai hàm bấm: Làm mối bấm không đúng hình dạng thiết kế hoặc gây hư lớp cách điện.
- Bấm sai vị trí: Lực ép không tác động đúng vùng làm việc của đầu nối.
- Gia nhiệt không đúng với đầu cos BHT: Có thể làm hỏng lớp vỏ nếu dùng nguồn nhiệt quá mạnh hoặc tập trung tại một vị trí.
- Dùng thông số dòng điện của mã khác: Không nên lấy thông số của một quy cách đầu cos để áp dụng cho mã khác.
6. Có thể dùng kìm bấm cosse trần cho đầu cosse bọc nhựa không?
Không nên sử dụng tùy ý. Đầu cosse trần và đầu cosse bọc cách điện có cấu tạo vùng bấm khác nhau, vì vậy dụng cụ và hàm bấm cần được lựa chọn theo đúng loại đầu nối. Nếu sử dụng sai hàm, lực ép có thể tác động không đúng vị trí, làm biến dạng lớp cách điện hoặc khiến mối bấm không đạt yêu cầu.
Cách lựa chọn an toàn là xác định loại đầu cos → quy cách dây → mã sản phẩm → loại hàm/kìm bấm tương thích rồi thực hiện theo hướng dẫn của nhà sản xuất. Không nên chỉ căn cứ vào việc “vừa kích thước” để sử dụng một loại kìm khác.
