Đầu cosse (cos) chụp nối dây là gì? Phân loại và bảng tra thông số kích thước đầu cosse chụp nối dây
1.
Đầu Cosse chụp nối dây là gì?
Đầu cosse chụp nối dây (đầu cốt chụp nối dây) với tên gọi tiếng anh là screw terminal ,twist-on wire connector hay Closed End terminals là 1 dạng đầu cosse chuyên dụng để kết thúc một mối nối cho số lượng dây điện từ 2 trở lên một cách đơn giản nhất có thể.Đầu cosse thường được sử dụng trong hệ thống điện dân dụng ( công tắc, ổ cắm , đèn chiếu sáng...) và sử dụng phổ biến trong các hệ thống tủ điện điều khiển máy móc tự động, hay điện nhà xưởng. Để quá trình hoạt động của đầu cosse được an toàn thì chúng ta có 1 số điều cần lưu ý như sau:
- Số lượng dây được bấm trong một đầu cosse không nên lớn hơn ba.
- Trong mọi trường hợp, tổng diện tích mặt cắt ngang của lõi dây không được vượt quá diện tích mặt cắt ngang của đầu cosse
Dây có thể được kết nối với đầu cosse bằng một số phương pháp bao gồm vặn vít hoặc bấm. Phổ biến nhất là bấm đầu cosse bằng kiềm bấm cosse chuyên dụng
2.
Phân loại đầu Cosse chụp nối dây
Dựa vào cách thức sử dụng mà ta chia thành 2 loại đầu cosse chụp nối dây bao gồm đầu cosse chụp nối dây và chóp vặn xoắn có lò xo
- 2.1 Chóp vặn xoắn có lò xo
- 2.2 Đầu cosse chụp nối dây
3.
Cách lựa chọn đầu Cosse chụp nối dây

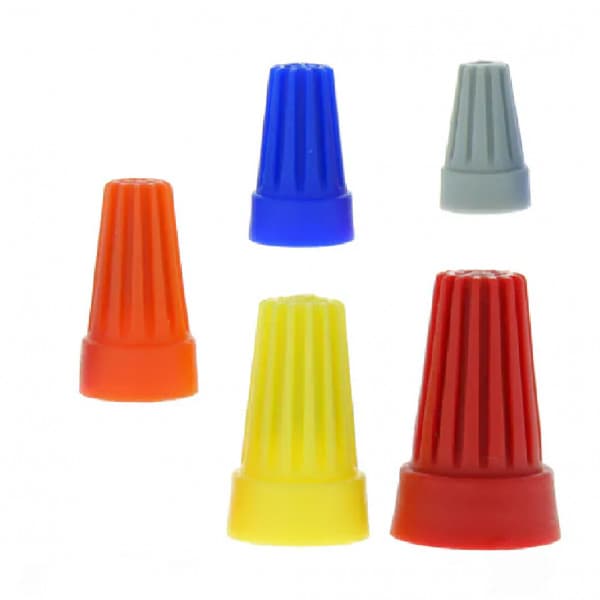

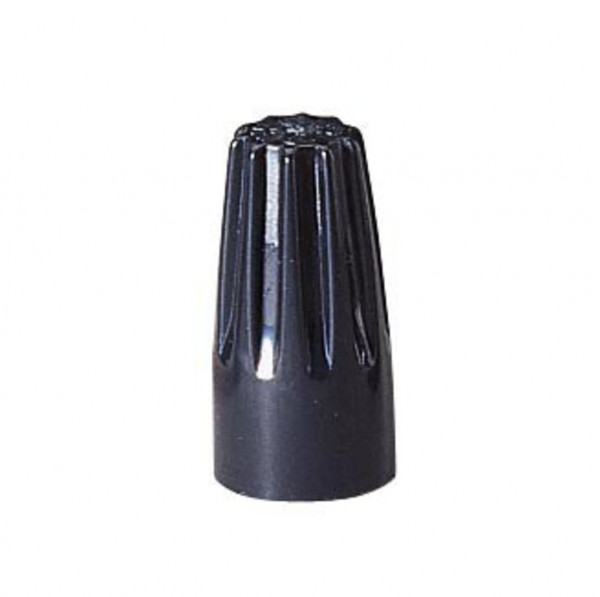

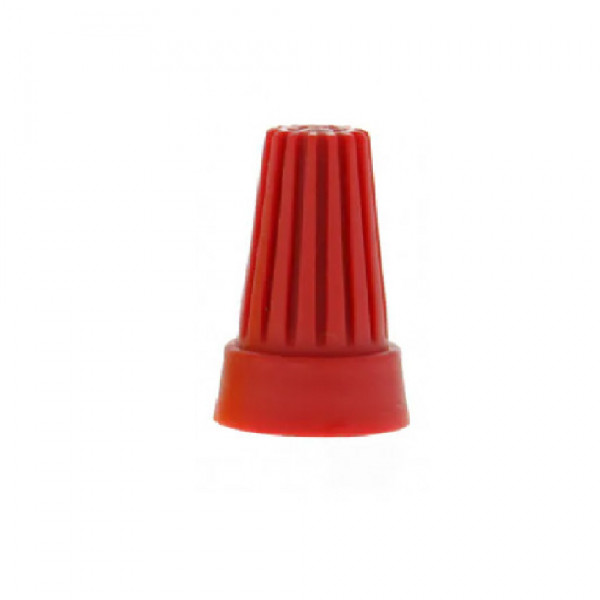

3.1 Chóp xoắn có lò xo ( screw-on wire cap connector)
Dựa vào tiết diện dây cần kết thúc mà chọn lựa loại phù hợp

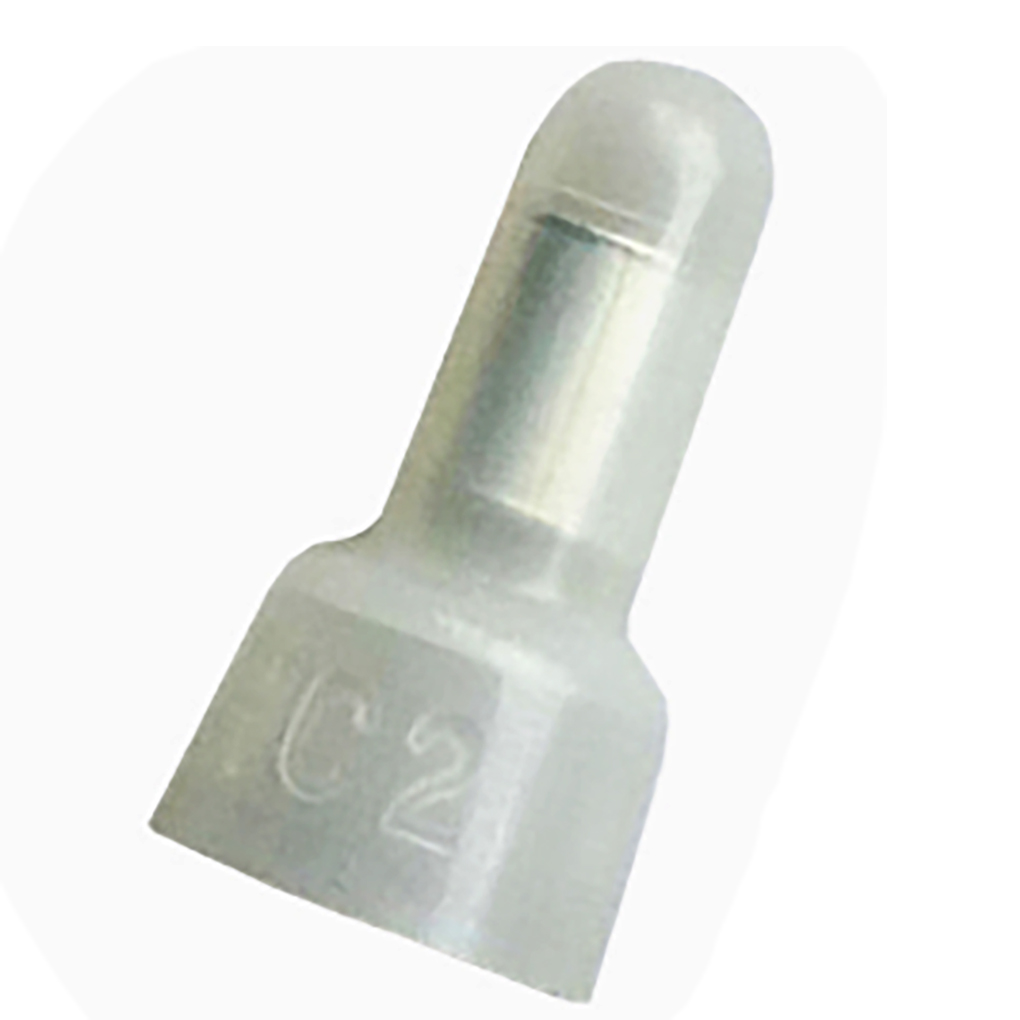

3.2 Đầu cosse chụp nối dây ( Close End Connector)
Dựa vào tiết diện dây cần kết thúc mà chọn lựa loại phù hợp
4.
Thương hiệu uy tín để mua đầu Cosse chụp nối dây
Mecsu cung cấp nhiều loại đầu cos dây điện như: Đầu cos KST (Đài Loan),. Đầu cos KST đạt tiêu chuẩn ISO 9001, IATF 16949 về hệ thống chất lượng, chứng chỉ RoHS và IECQ 080000 về quản lý quy trình chất độc hại và chứng chỉ ISO 14001 về quản lý môi trường.
5.
Bảng tra kích thước đầu Cosse chụp nối dây
Dưới đây là bảng tra kích thước đầu cosse chụp nối dây CE và chóp vặn xoắn WN KST
Part # MECSU
Mô tả
Tiết Diện Danh Định
Kích Cỡ Đầu (mm)
Tổng Chiều Dài
KST-CE1
Đầu Cosse Chụp Nối Dây 1 mm2 CE1
1 mm2
5
21
KST-CE2
Đầu Cosse Chụp Nối Dây 2 mm2 CE2
2 mm2
5.5
21

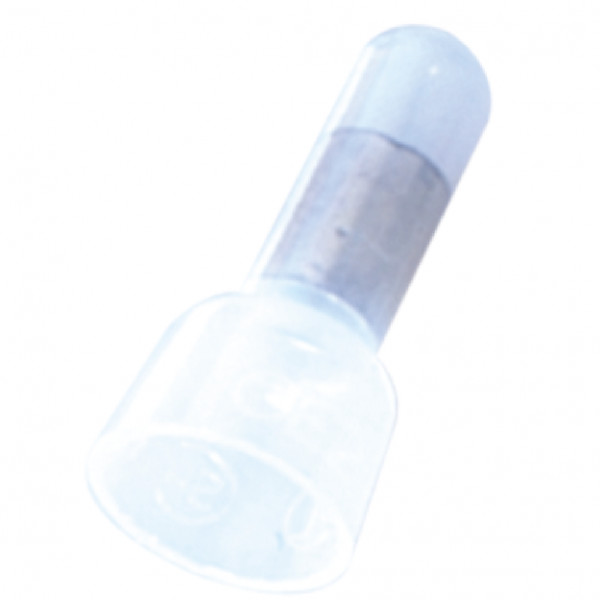

KST-CE5
Đầu Cosse Chụp Nối Dây 5 mm2 CE5
5 mm2
7.5
25.5
KST-CE8
Đầu Cosse Chụp Nối Dây 8 mm2 CE8
8 mm2
9.4
29.8
