Chi tiết sản phẩm: Cảo chữ F
1. Giới Thiệu Tổng Quan

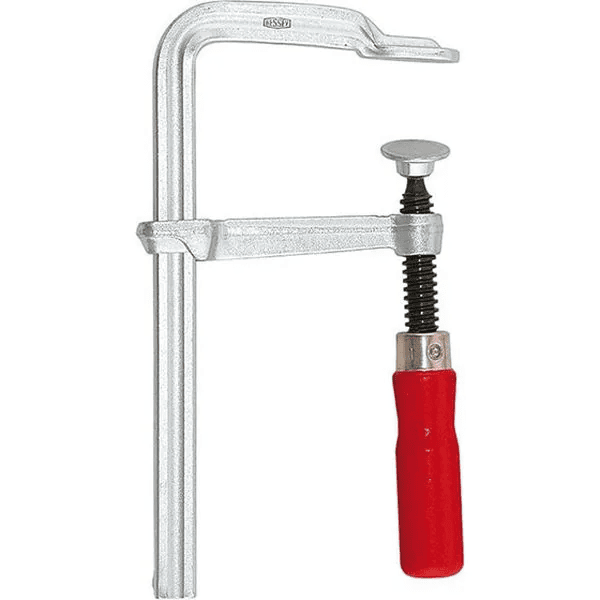

Cảo chữ F (hay vam kẹp chữ F) là dụng cụ kẹp cơ khí dùng để cố định, gá giữ và ép các chi tiết trong quá trình gia công, lắp ráp và thi công. Sản phẩm có cấu tạo gồm thân ray dài, ngàm cố định và ngàm trượt, tạo thành hình dáng tương tự chữ F. Ngàm trượt có thể di chuyển dọc theo thân ray, cho phép điều chỉnh nhanh phạm vi kẹp để phù hợp với nhiều kích thước phôi khác nhau.
So với cảo chữ C, cảo chữ F có ưu thế về chiều dài thân và phạm vi kẹp, đặc biệt phù hợp khi cần kẹp các chi tiết có kích thước lớn hoặc cần khoảng mở rộng. Tùy từng thiết kế, cảo có thể được trang bị cơ cấu nhả nhanh, tay vặn bằng gỗ hoặc tay cầm bọc vật liệu chống trượt, giúp thao tác thuận tiện và ổn định hơn.
2. Cấu Tạo Sản Phẩm
- Độ mở & Khẩu độ kẹp: Độ mở kẹp có nhiều quy cách, từ khoảng 100mm đến hơn 1200mm tùy từng sản phẩm. Chiều sâu họng kẹp thường dao động khoảng 50–120mm, giúp cố định phôi ở nhiều vị trí khác nhau.
- Vật liệu cấu thành:
- Thân ray (Thép carbon / Thép hợp kim): Thân ray có kết cấu cứng vững, chịu lực tốt và được thiết kế để hạn chế biến dạng khi chịu lực kẹp. Hình dạng tiết diện ray thay đổi tùy theo thiết kế của từng nhà sản xuất.
- Ngàm kẹp cố định & Ngàm trượt (Gang đúc dẻo / Thép hợp kim): Ngàm cố định gắn chặt ở đỉnh ray; ngàm di động dễ dàng trượt dọc thân ray và tự động khóa cứng góc nghiêng khi siết trục vít.
- Trục vít & Tay vặn (Thép tiện ren vuông / Cán gỗ hoặc nhựa TPR): Trục vít tiện ren sâu chịu tải nặng, đầu ngàm kẹp trang bị tấm đệm nhựa dẻo mềm chống gây móp hay trầy xước bề mặt phôi.
3. Các Loại Sản Phẩm Phổ Biến

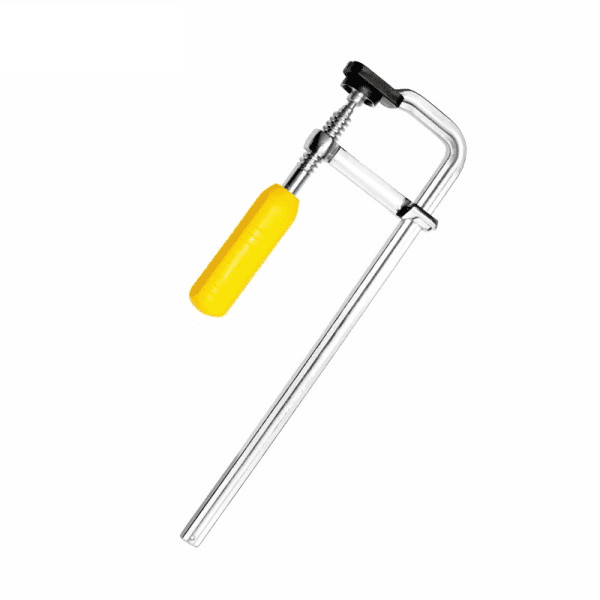

- Cảo chữ F tay cầm nhựa: Thiết kế kẹo giữ các chi tiết và mới nối, giúp thao tác dễ dàng, phù hợp cho việc lắp ráp giữ các chi tiết trong ứng dụng cơ khí và xây dựng.
4. Bảng Ưu Và Nhược Điểm
| Ưu điểm nổi bật |
Nhược điểm cần lưu ý |
- Khẩu độ mở kẹp rộng và linh hoạt hơn nhiều so với cảo chữ C.
- Ngàm trượt di chuyển nhanh, tiết kiệm đáng kể thời gian thao tác gá kẹp.
- Thanh ray thép tôi luyện chịu lực siết ép lớn mà không bị cong vênh.
- Trang bị nắp đệm nhựa mềm bảo vệ bề mặt phôi không bị hằn vết.
|
- Độ sâu ngàm kẹp (họng cảo) bị giới hạn hơn so với chiều dài toàn thân cảo.
- Kích thước thanh ray dài có thể gây vướng víu khi làm việc trong không gian hẹp.
|
5. Ứng Dụng Trong Thực Tế
Nhờ khả năng biến đổi khẩu độ linh hoạt và lực kẹp giữ chắc chắn, cảo chữ F được sử dụng rộng rãi trong nhiều lĩnh vực:
- Gia công đồ gỗ & Nội thất: Kẹp ghép nhiều tấm gỗ thành mảng lớn khi dán keo, gá định vị khung tủ, bàn ghế, cửa gỗ trong thời gian chờ keo khô.
- Cơ khí & Hàn kim loại: Gá kẹp các thanh thép, tấm kim loại cố định vào bàn thao tác trước khi khoan, mài, hoặc hàn định hình.
- Xây dựng & Chế tạo DIY: Định hình cốp pha gỗ nhỏ, giữ tạm thời các cấu kiện trong quá trình lắp ráp thiết bị và sửa chữa chung.
