Đầu Nối Nhanh Khí Nén Ø10mm - Ren Ngoài 1/2" CDC MPC 1004 (Màu Xanh)

Thông tin CHUYÊN SÂU về Đầu Nối Nhanh Khí Nén Ø10mm - Ren Ngoài 1/2" CDC MPC 1004

1. Đầu Nối Nhanh Khí Nén CDC MPC 1004 Là Gì? – Giải Thích Chuyên Sâu

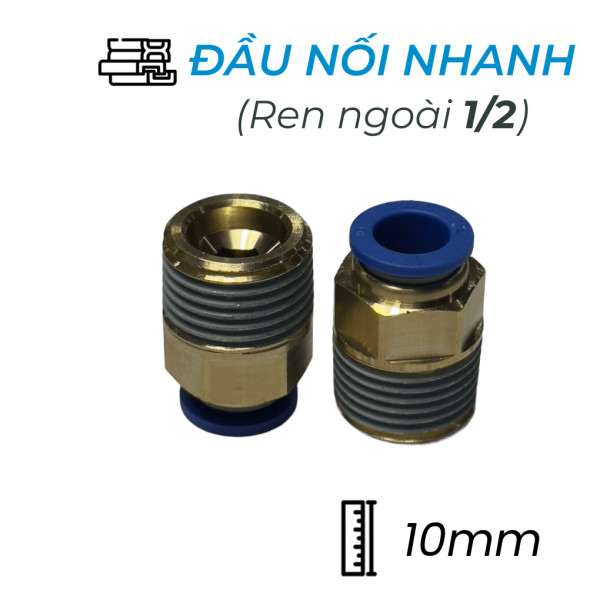

Đầu Nối Nhanh Khí Nén CDC MPC 1004

Đầu nối nhanh khí nén CDC MPC 1004 là một loại bộ chuyển đổi (Adapter) kiểu dáng thẳng, đóng vai trò làm cầu nối giữa hệ thống ống dẫn khí mềm và các thiết bị phần cứng cơ khí.

Mã "MPC 1004" cung cấp đầy đủ thông tin: "PC" là dòng đầu nối thẳng có ren ngoài, "10" chỉ định dùng cho ống nhựa (PU, PE, Nylon) có đường kính ngoài (OD) là 10mm, và "04" tương ứng với chuẩn ren ngoài R 1/2 inch (tương đương ren 21mm theo cách gọi dân dụng tại Việt Nam). Với vòng nhả màu Xanh (Blue) nổi bật, sản phẩm cung cấp sự linh hoạt tối đa nhờ kết hợp cả cơ chế "Nhấn Kết Nối" (cho phần ống) và "Kết Nối Ren" (cho phần gắn vào máy móc).

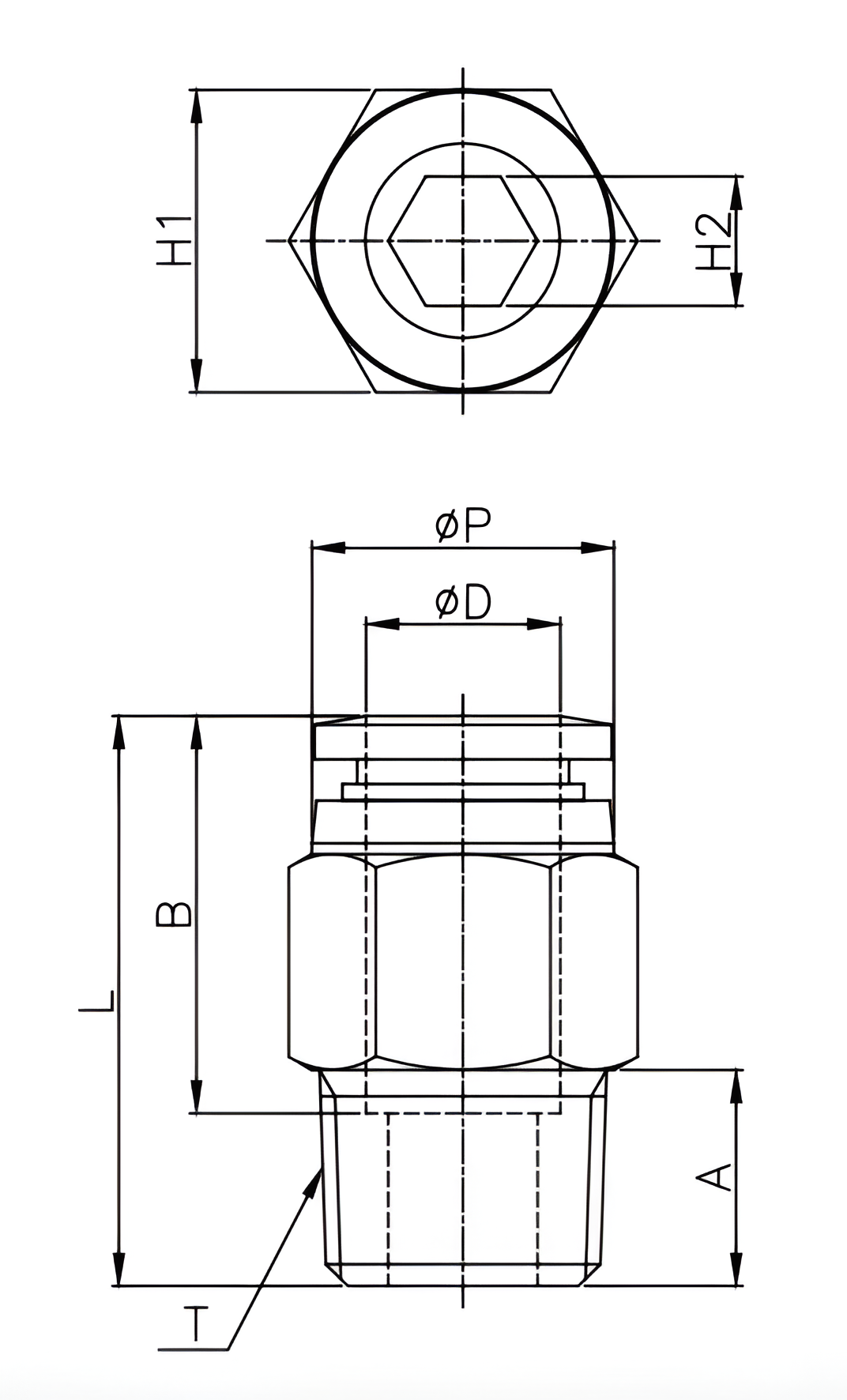

2. Thông Số Kỹ Thuật Chi Tiết của CDC MPC 1004

Hình ảnh: Thông Số Kỹ Thuật Chi Tiết của CDC MPC 1004

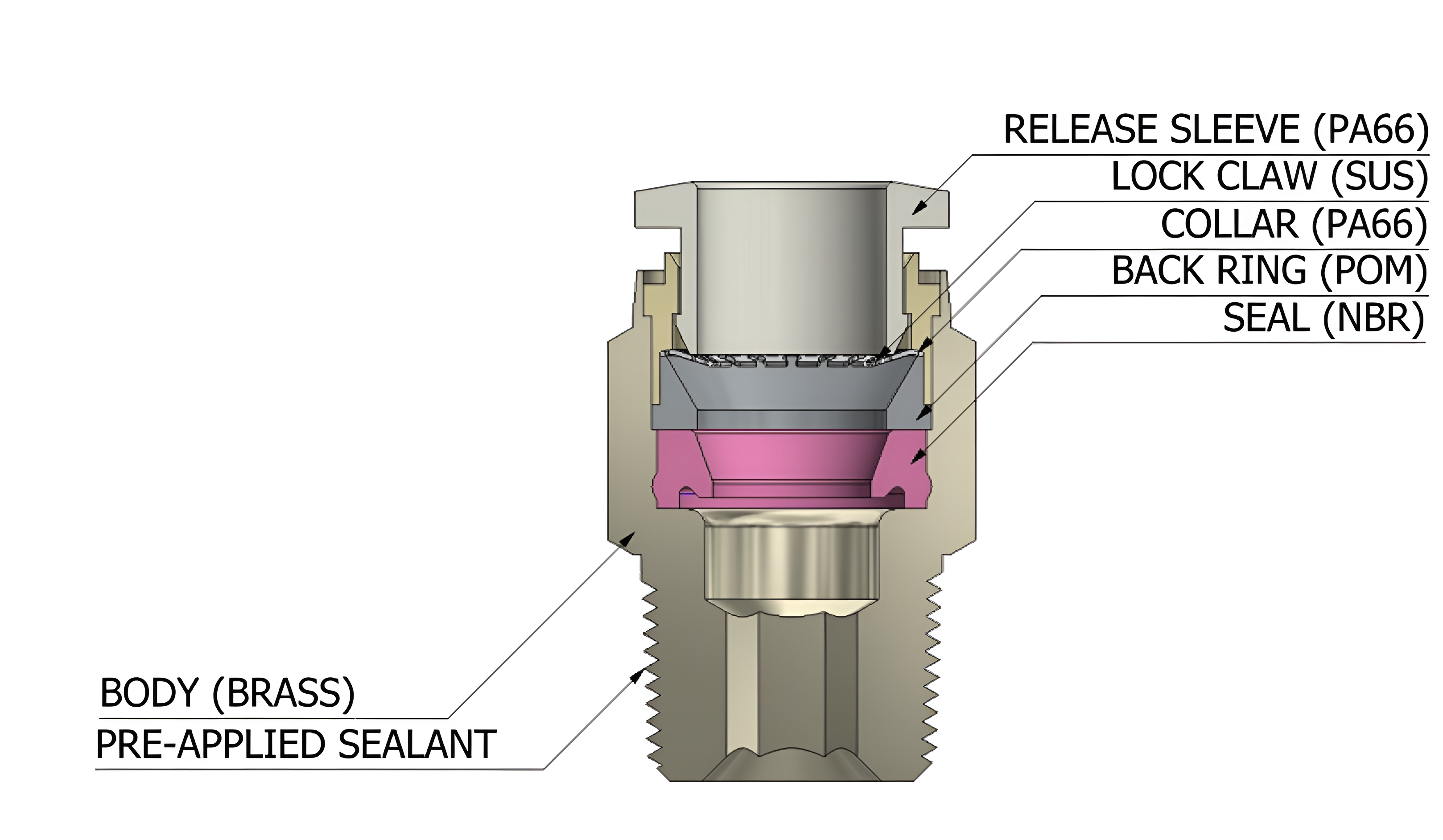

3. Cấu Tạo Chi Tiết Đầu Nối Nhanh Ren Ngoài MPC 1004

Sự kết hợp giữa kim loại và polymer kỹ thuật mang đến cho MPC 1004 một cấu trúc vững chắc:

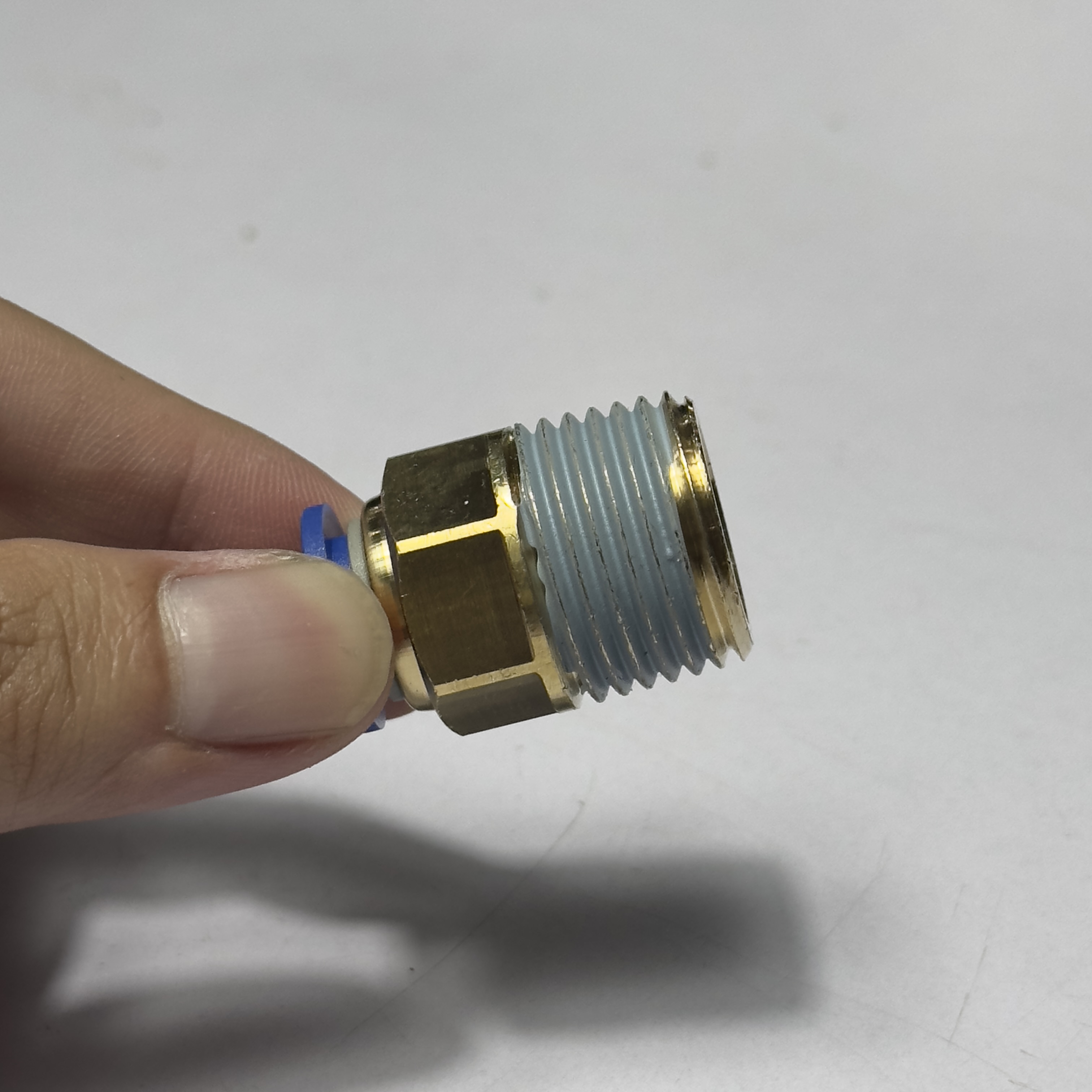

• Phần ren kim loại: Được gia công CNC chính xác từ đồng thau mạ Niken chống gỉ. Ren côn R 1/2" giúp tăng độ bám khít khi siết vào cổng ren trong của thiết bị.
• Cơ cấu ngàm khóa (Lock Claw): Ẩn bên dưới vòng nhả màu xanh là ngàm thép không gỉ sắc bén, cho phép giữ chặt ống 10mm kể cả khi bị kéo căng hoặc áp suất tăng vọt.
• Gioăng cao su (O-ring & V-seal): Đặt bên trong lõi, chịu trách nhiệm làm kín kẽ hở giữa mặt ngoài của ống nhựa và thành kim loại, chịu được mức nhiệt từ -20℃ đến 80℃.

4. Phân Tích Chuyên Sâu: Thiết Kế Lục Giác Kép (H1 & H2) Tiện Lợi

Một điểm "ăn tiền" của cút nối thẳng CDC MPC 1004 chính là thiết kế hệ vặn Lục giác kép:

• H1 (Hex 19mm): Là phần đai ốc lục giác bên ngoài, sử dụng cờ lê size 19 để vặn siết khi không gian lắp đặt rộng rãi.

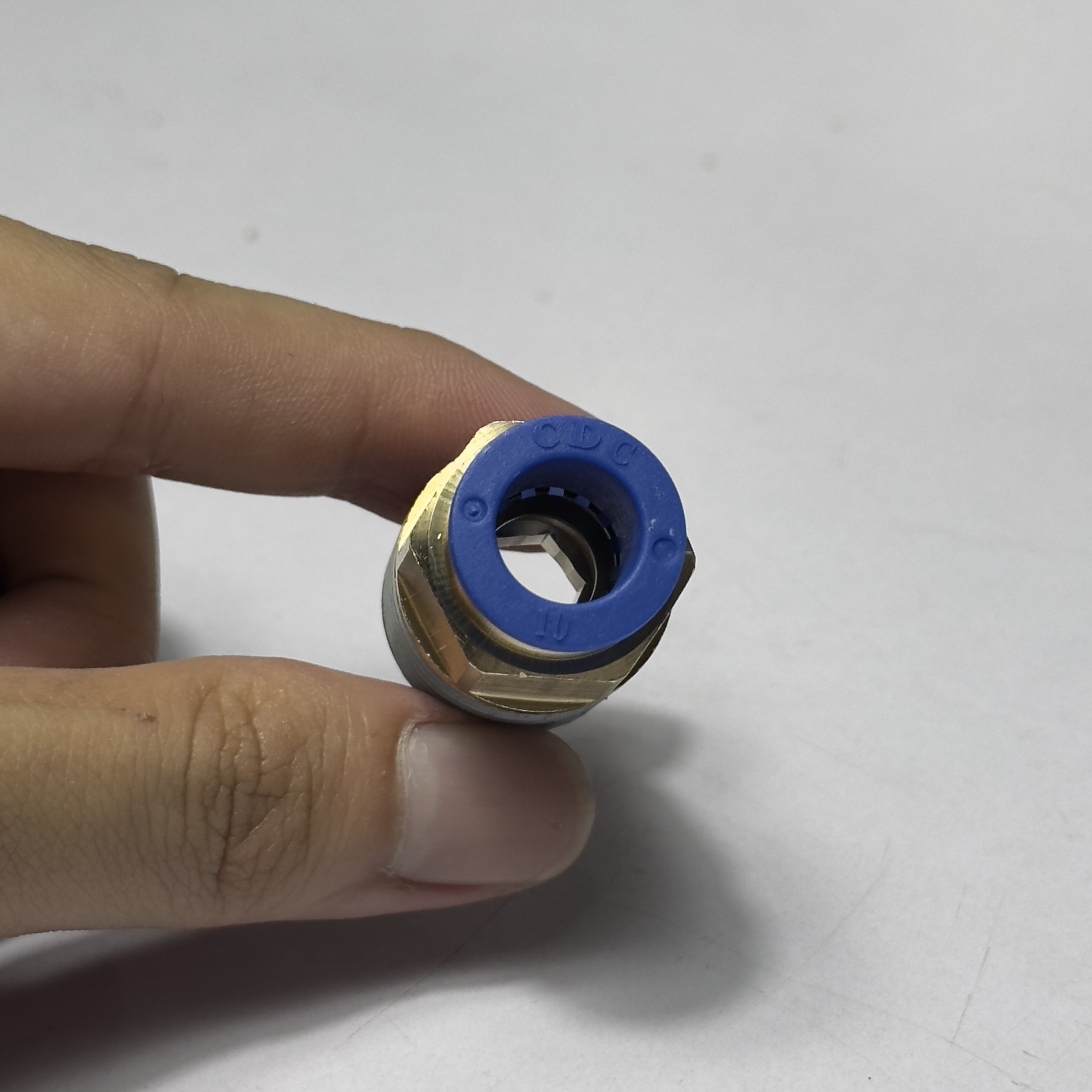

• H2 (Hex 8mm): Là một lỗ lục giác chìm được gia công thẳng vào bên trong lòng ống nối. Điều này cực kỳ hữu ích khi bạn phải lắp đầu nối này vào các cụm van nằm sát nhau (Manifold). Khi cờ lê không thể lách vào, bạn chỉ cần dùng một cây lục giác chữ L size 8mm cắm xuyên qua lỗ cắm ống để siết chặt ren.

5. Ưu và Nhược Điểm của Đầu Nối CDC MPC 1004

a. Ưu điểm nổi bật:

• Khả năng chịu áp lực siêu việt lên đến 2000Kpa (20 Bar), an toàn tuyệt đối cho các hệ thống khí nén cường độ cao.
• Lắp đặt linh hoạt nhờ hai tùy chọn vặn siết (cờ lê ngoài hoặc lục giác chìm).
• Vật liệu đồng thau mạ Niken chống ăn mòn tốt hơn nhiều so với đồng thau trần.
• Đầu nhấn màu xanh nổi bật, dễ thao tác rút ống.

b. Điểm cần lưu ý (Nhược điểm):

• Ren R 1/2" là ren côn (PT). Khi thi công, bắt buộc phải quấn thêm băng keo non (Teflon tape) hoặc bôi keo khóa ren lỏng để đảm bảo kín khí hoàn toàn.

6. Ứng Dụng Thực Tế của Đầu Nối Ren Ngoài 1/2"

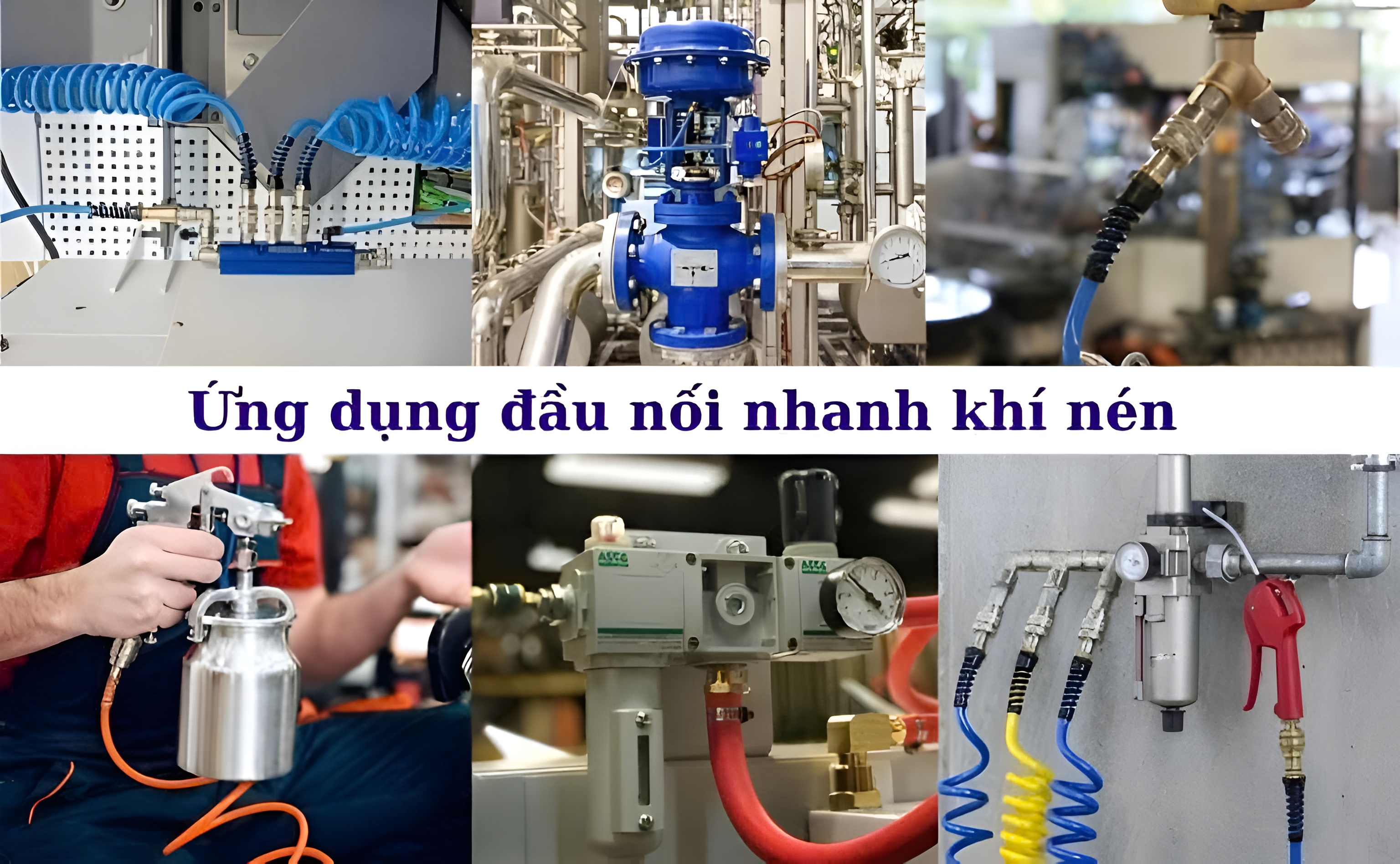

Ứng dụng Đầu Nối Nhanh Khí Nén CDC MPC 1004

Với kích thước cổng ren tương đối lớn (1/2" ~ 21mm) và dùng cho ống 10mm, MPC 1004 cung cấp lưu lượng khí rất dồi dào, thường được sử dụng cho:

• Xi lanh khí nén bore size lớn: (Từ phi 80mm đến 125mm) cần cấp xả khí nhanh để thực hiện các cơ cấu chấn, dập cường độ mạnh.
• Bình tích áp & Bộ lọc khí (F.R.L): Kết nối ống dẫn mềm từ bộ lọc nguồn khí vào hệ thống đường ống phân phối.
• Bơm màng khí nén: Cấp khí nén động lực cho các loại bơm màng công nghiệp trong ngành hóa chất, sơn, thực phẩm.

7. Hướng Dẫn Lắp Đặt và Vặn Ren An Toàn

• Bước 1 (Xử lý ren): Quấn khoảng 4-5 vòng cao su non (băng keo Teflon) quanh cuống ren 1/2", theo chiều thuận kim đồng hồ (cùng chiều vặn ren vào) để keo không bị bong khi siết.
• Bước 2 (Vặn siết): Vặn tay cụm đầu nối vào cổng ren của thiết bị. Sau đó dùng cờ lê 19mm hoặc lục giác 8mm siết chặt lại. Lưu ý: Không siết quá lực làm nứt vỏ nhôm của thiết bị.
• Bước 3 (Cắm ống): Cắt phẳng ống PU/PE 10mm, đẩy mạnh vào vòng nhả màu xanh cho đến khi đụng đáy. Rút nhẹ ra để ngàm bám chắc.

8. So Sánh CDC MPC 1004 với Các Dòng Đầu Nối Kim Loại Nguyên Khối

Nhiều người hay nhầm lẫn giữa đầu nối "cắm nhanh" nhựa/kim loại kết hợp (như MPC 1004) và đầu nối siết đai ốc (kim loại 100%). Đầu nối MPC 1004 vượt trội ở tốc độ tháo lắp. Chỉ mất 1 giây để cắm ống và 1 giây để rút ống (khi đã xả áp). Trong khi đó, với đầu nối bằng đồng rắc co nguyên khối, bạn phải lồng đai ốc vào ống, sau đó dùng 2 cờ lê siết vặn rất mất thời gian. Dải áp 2000Kpa của CDC là quá dư dả cho 99% ứng dụng khí nén hiện nay, nên việc chọn dòng "cắm nhanh" là bài toán tối ưu về cả chi phí lẫn nhân công.

9. Cách Phân Biệt Đầu Nối Nhanh CDC Thật - Giả – Lời Khuyên Từ Chuyên Gia Mecsu

a. Dấu hiệu của đầu nối CDC MPC 1004 chính hãng

• Phần kim loại sáng bóng mạ Niken mờ sang trọng, không có mảng ố đen.
• Đường ren tiện cực kỳ sắc sảo, không có bavia kim loại bám trên rãnh ren.
• Bên trong lỗ cắm ống có sẵn phần lục giác (H2) rất rõ ràng. Logo CDC được in/dập trên nút nhấn hoặc thân sản phẩm.

b. Dấu hiệu của đầu nối CDC hàng giả/nhái

• Dùng một thời gian ngắn phần kim loại xỉn màu đồng vàng (do không mạ Niken hoặc mạ kém).
• Ren gia công ẩu, khi vặn vào thiết bị bị sượng, lỏng lẻo gây xì khí. Nút nhấn màu xanh nhạt màu, lỏng lẻo.

10. Giá Bán & Gợi Ý Mua Đầu Nối CDC MPC 1004 Chính Hãng Tại TP.HCM

Sản phẩm Đầu Nối Nhanh Khí Nén Ø10mm - Ren Ngoài 1/2" CDC MPC 1004 hiện đang được phân phối trên kệ hàng của Mecsu với mức giá tham khảo:

28,800 đ / Cái

(Giá chưa VAT: 26,182 đ/Cái)

Một mức giá quá hời cho một linh kiện cơ khí chính xác, chịu tải 20 Bar và đến từ thương hiệu Hàn Quốc uy tín.

11. FAQ về Đầu Nối Nhanh CDC MPC 1004

Q: Ren R 1/2" là chuẩn gì? Có vặn vừa vào lỗ ren 21mm ở nhà không?
A: Ren R (PT) là chuẩn ren côn ống (Taper pipe thread) phổ biến ở châu Á. Đường kính đỉnh ren của nó vào khoảng 20.95mm, do đó trong dân dụng Việt Nam hay gọi nôm na là "ren 21". Nó sẽ vặn vừa với các lỗ ren trong 1/2" (Rc 1/2 hoặc ren 21mm) của bộ lọc khí hay van điện từ.

Q: Tôi có thể dùng đầu nối này cho ống nhôm hoặc đồng 10mm được không?
A: Không. Dòng nối nhanh Push-in (có ngàm thép) thiết kế chuyên dụng cho các loại ống có độ đàn hồi như Nhựa PU, PE, Nylon, Teflon. Ống kim loại cứng sẽ làm hỏng ngàm khóa và không kín khí.

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén

Nếu bạn đang xây dựng một trạm cấp khí nén mới hoặc cần thay thế vật tư định kỳ, hãy liên hệ ngay với Mecsu để được tư vấn kích thước ren và loại ống phù hợp nhất.

Mecsu - Kênh thương mại điện tử chuyên biệt vật tư phụ tùng công nghiệp

• Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Hotline: 1800 8137
• Email: sales@mecsu.vn
• Website: mecsu.vn

Xem thêm: Khám phá nhiều loại van khí nén công nghiệp khác tại đây

13. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Trong quá trình hỗ trợ một nhà xưởng sản xuất khuôn mẫu gia công, đội ngũ Mecsu nhận thấy khách hàng gặp rất nhiều khó khăn khi thay thế các đầu cắm khí nén trên cụm van Manifold. Các van được bố trí san sát nhau (chỉ cách vài milimet), không thể đưa mỏ lết hay cờ lê size 19 vào để tháo đầu nối cũ.

Nhờ sử dụng Đầu nối CDC MPC 1004 có thiết kế rãnh lục giác chìm (H2=8mm), kỹ thuật viên bảo trì chỉ cần cắm thẳng một chiếc chìa lục giác chữ L từ trên xuống xuyên qua miệng đầu nối và vặn mở một cách nhẹ nhàng. Thiết kế thông minh này của CDC đã giúp xưởng giảm 50% thời gian thao tác bảo trì cụm van phân phối khí.

b. Trích Dẫn Chuyên Gia

"Sự khác biệt giữa một linh kiện bình dân và một linh kiện công nghiệp thực thụ đôi khi nằm ở những chi tiết rất nhỏ, ví dụ như lỗ lục giác chìm trên dòng MPC của CDC. Nó cho thấy nhà sản xuất thực sự thấu hiểu 'nỗi khổ' của người kỹ sư lắp ráp trong những không gian chật hẹp. Cộng thêm khả năng chịu áp lực lên đến 2000Kpa, đây là một sản phẩm không có điểm chê trong phân khúc."
— Kỹ sư cơ khí chính xác Mecsu (TP. Hồ Chí Minh) - Hỗ trợ giải pháp lắp đặt nhà xưởng.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Tại Mecsu, mọi thông số kỹ thuật đều được chúng tôi mổ xẻ và đối chiếu với thực tiễn ứng dụng. Mục tiêu cuối cùng là mang lại góc nhìn rõ ràng nhất cho kỹ sư Việt Nam.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt đôi chút so với thực tế tùy theo lô sản xuất của hãng CDC. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất.
