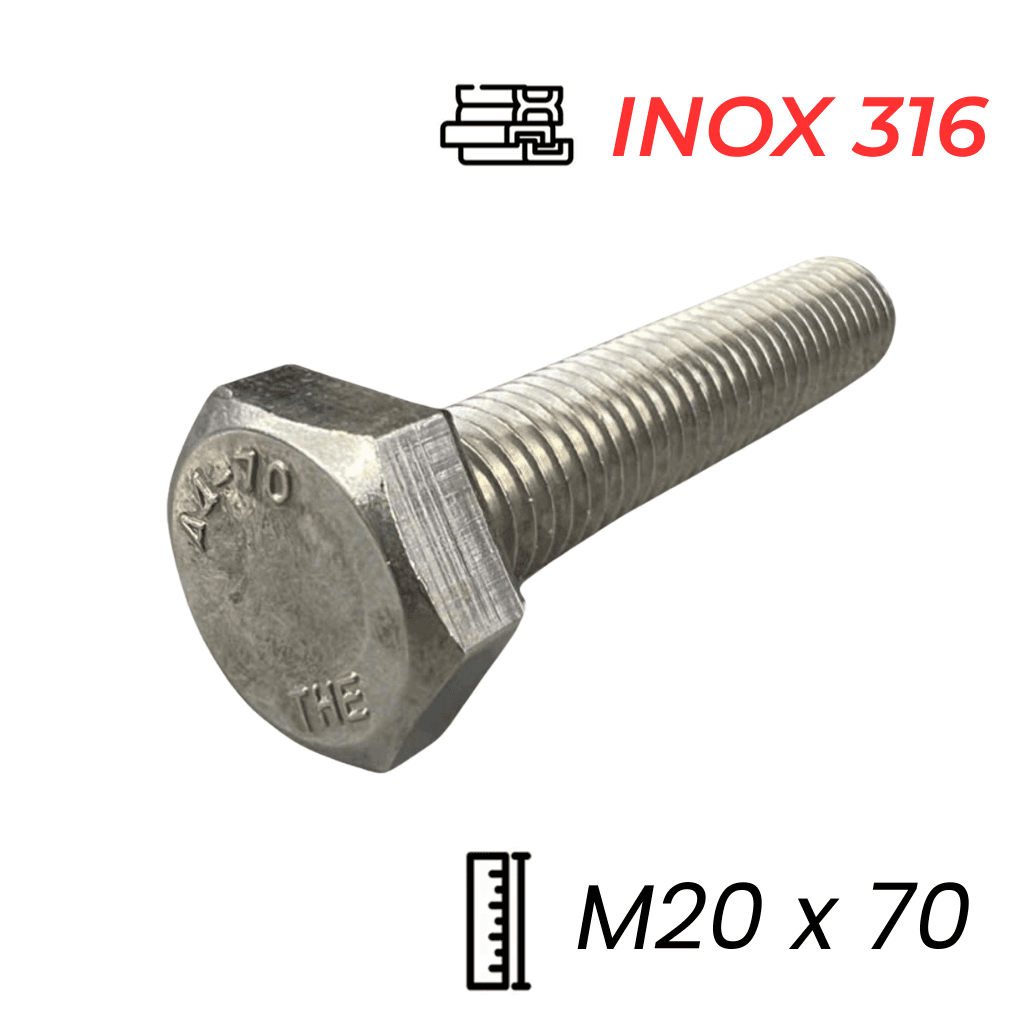

Bulong Inox 316 DIN933 M20x70

Đánh Giá Kỹ Thuật: Bulong Inox 316 DIN933 M20x70 - Giải Pháp Kết Nối Chịu Tải Cực Hạn

1. Bulong Inox 316 DIN933 M20x70 là gì? Sức mạnh kháng rỉ từ thép mác A4

Bulong Inox 316 DIN933 M20x70 là phụ kiện liên kết cao cấp thuộc nhóm chịu tải trọng siêu nặng, được chế tác từ thép không gỉ mác 316 (hay còn được biết đến với tên gọi thép A4 hoặc SUS316). Đây là loại vật liệu sở hữu đặc tính kháng ăn mòn vượt trội trong các môi trường giàu ion Clorua và axit nồng độ cao nhờ thành phần Molypden quý hiếm, giúp bảo vệ hệ thống kết cấu khỏi sự tàn phá của nước biển và môi trường công nghiệp khắc nghiệt.

Sản phẩm mang quy cách ren M20 với đường kính thân lớn 20mm và chiều dài hữu dụng đạt 70mm. Tuân thủ nghiêm ngặt tiêu chuẩn DIN 933, toàn bộ chiều dài thân bulong được cán ren suốt từ đỉnh đến sát mặt dưới của mũ lục giác. Đặc điểm này mang lại sự vững chắc tuyệt đối cho kỹ sư khi cần lắp ghép các bản mã siêu dày hoặc cố định các bệ máy móc hạng nặng trong ngành dầu khí và đóng tàu.

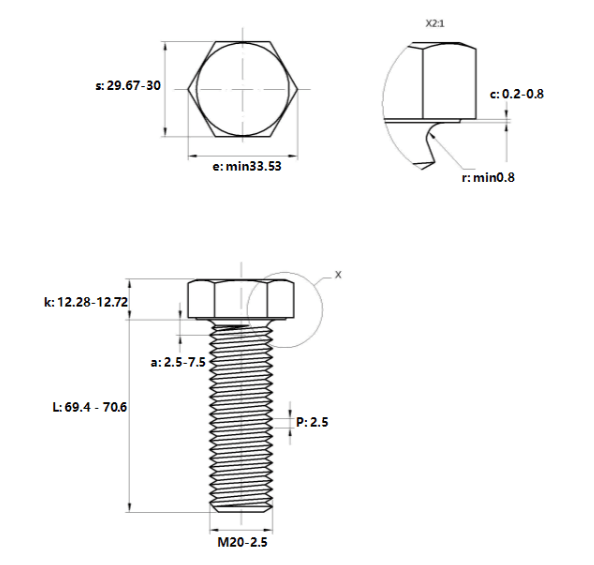

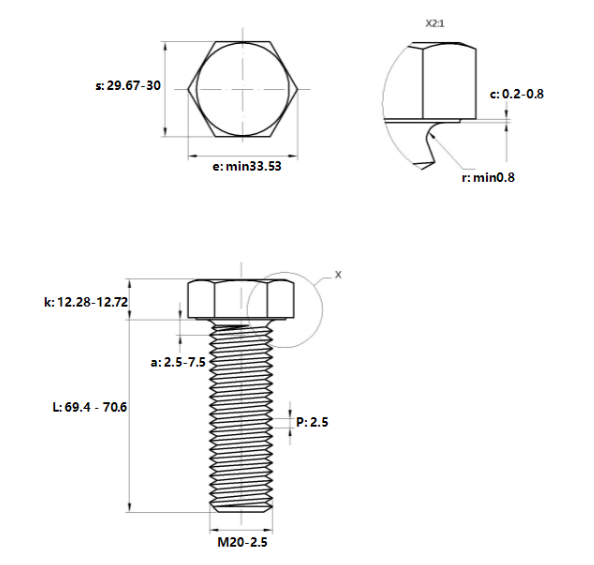

2. Bảng kê thông số kỹ thuật chi tiết của Bulong M20x70 Inox 316

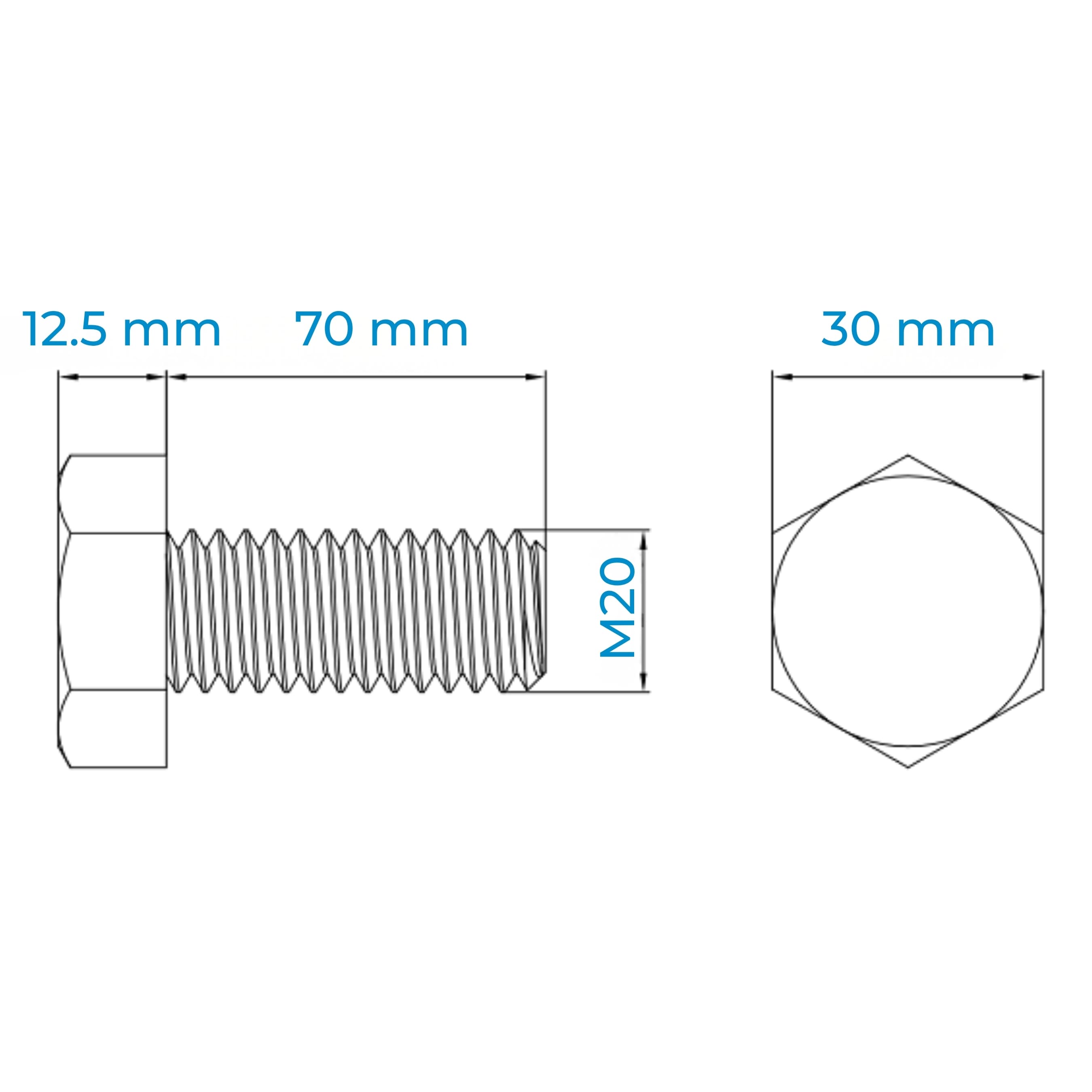

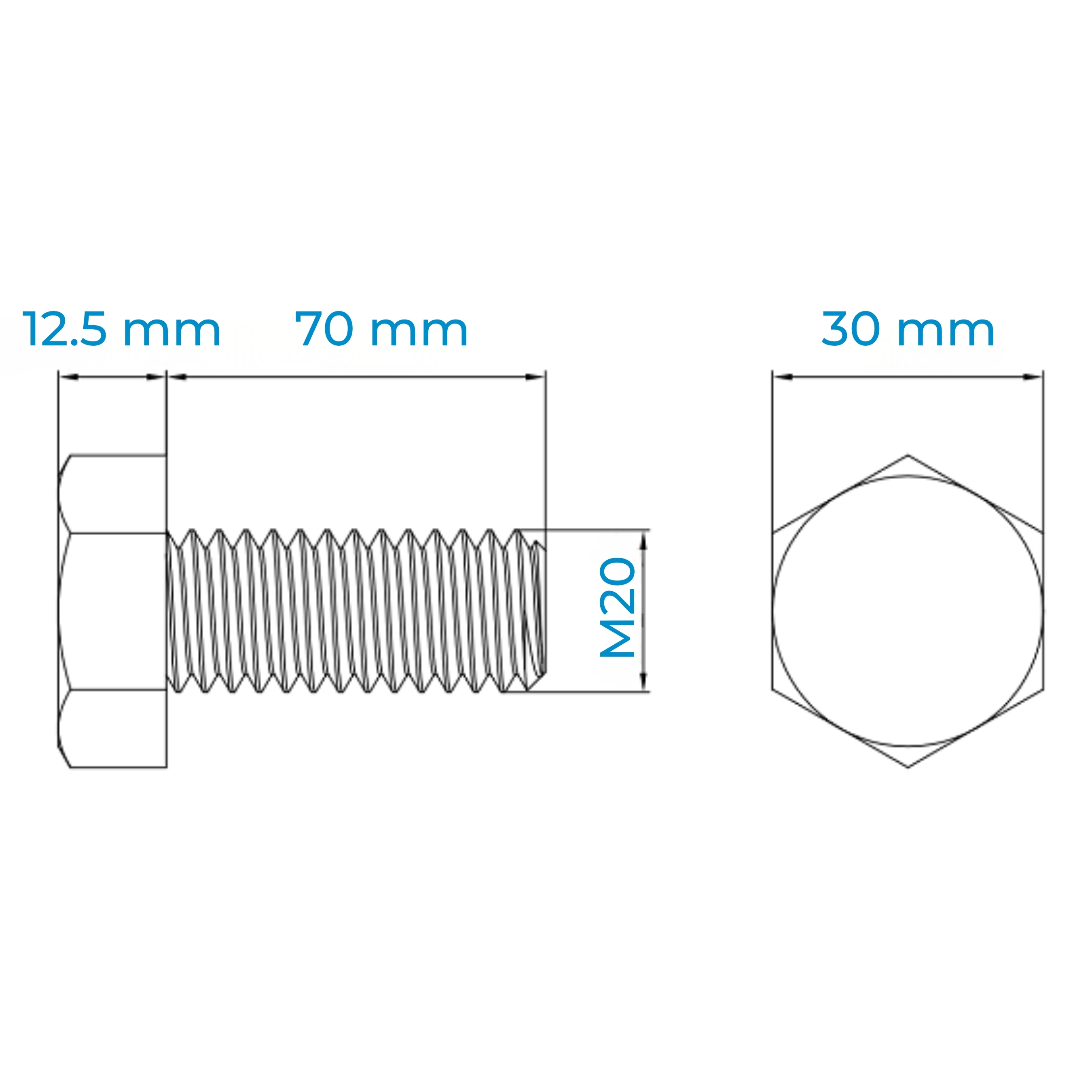

Ký hiệu: d: Đường kính ren | l: Chiều dài hữu dụng | k: Chiều cao mũ | s: Size khóa dụng cụ

3. Phân tích cấu tạo và đặc điểm hình học của dòng Bulong M20 dài 70mm

Sản phẩm Bulong Inox 316 M20x70 mang diện mạo của một linh kiện chịu lực cường độ cao với các tỉ lệ kích thước khổng lồ:

• Phần đầu (Hexagon Head): Dạng lục giác 6 cạnh sắc nét, chiều cao mũ đạt mức 12.5mm. Size khóa tương ứng là 30mm, yêu cầu sử dụng các loại đầu tuýp lớn hoặc cờ lê số 30 tiêu chuẩn. Độ dày mũ lớn giúp truyền tải momen xoắn cực lớn mà không lo bị biến dạng các góc cạnh mũ.
• Phần thân (Body): Có đường kính ren danh nghĩa là 20mm và chiều dài 70mm. Với thiết kế ren suốt theo bước ren 2.5mm, bulong cung cấp lực giữ vô cùng mạnh mẽ, giúp mối ghép chống lại các tác động rung chấn từ máy móc công suất cao một cách hiệu quả nhất.

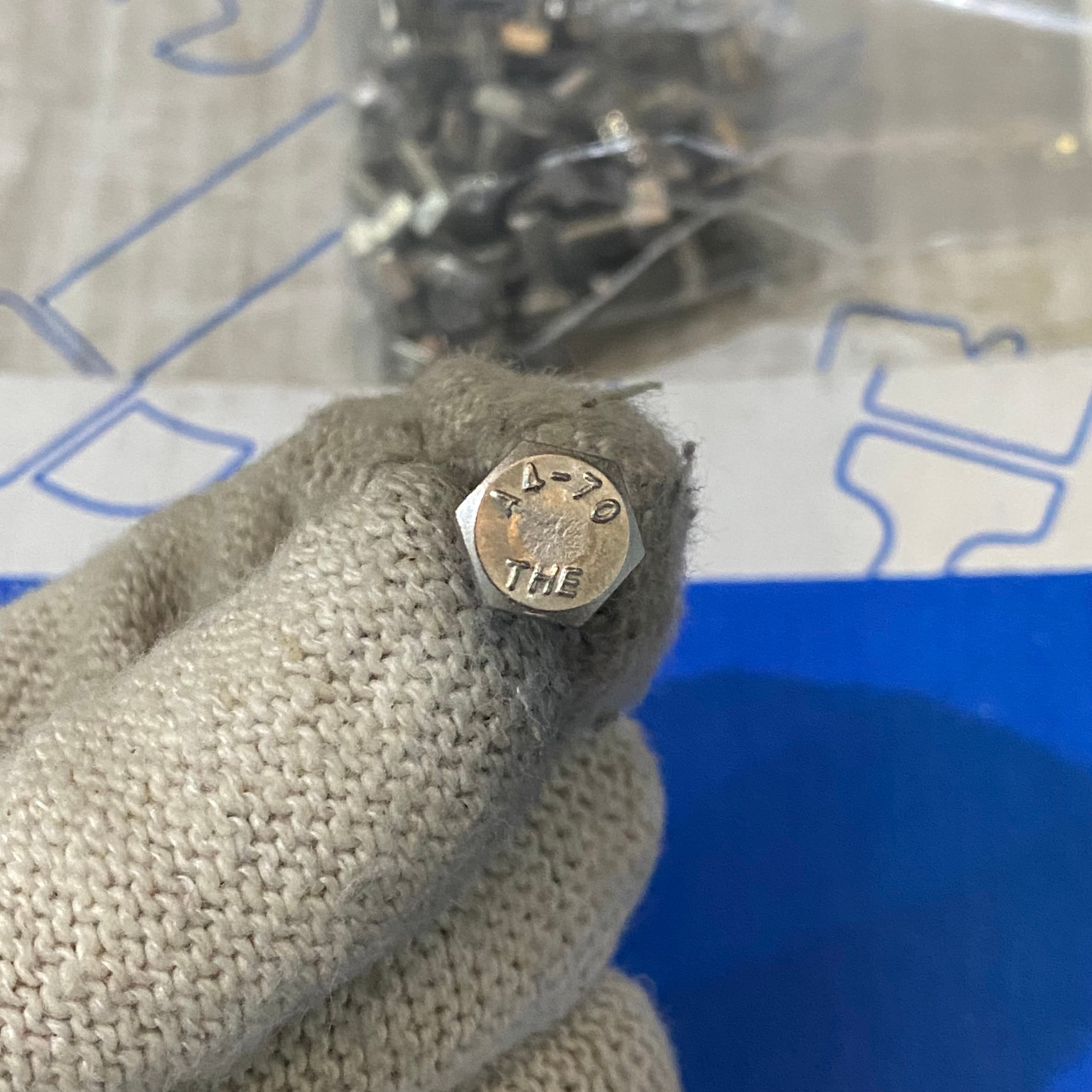

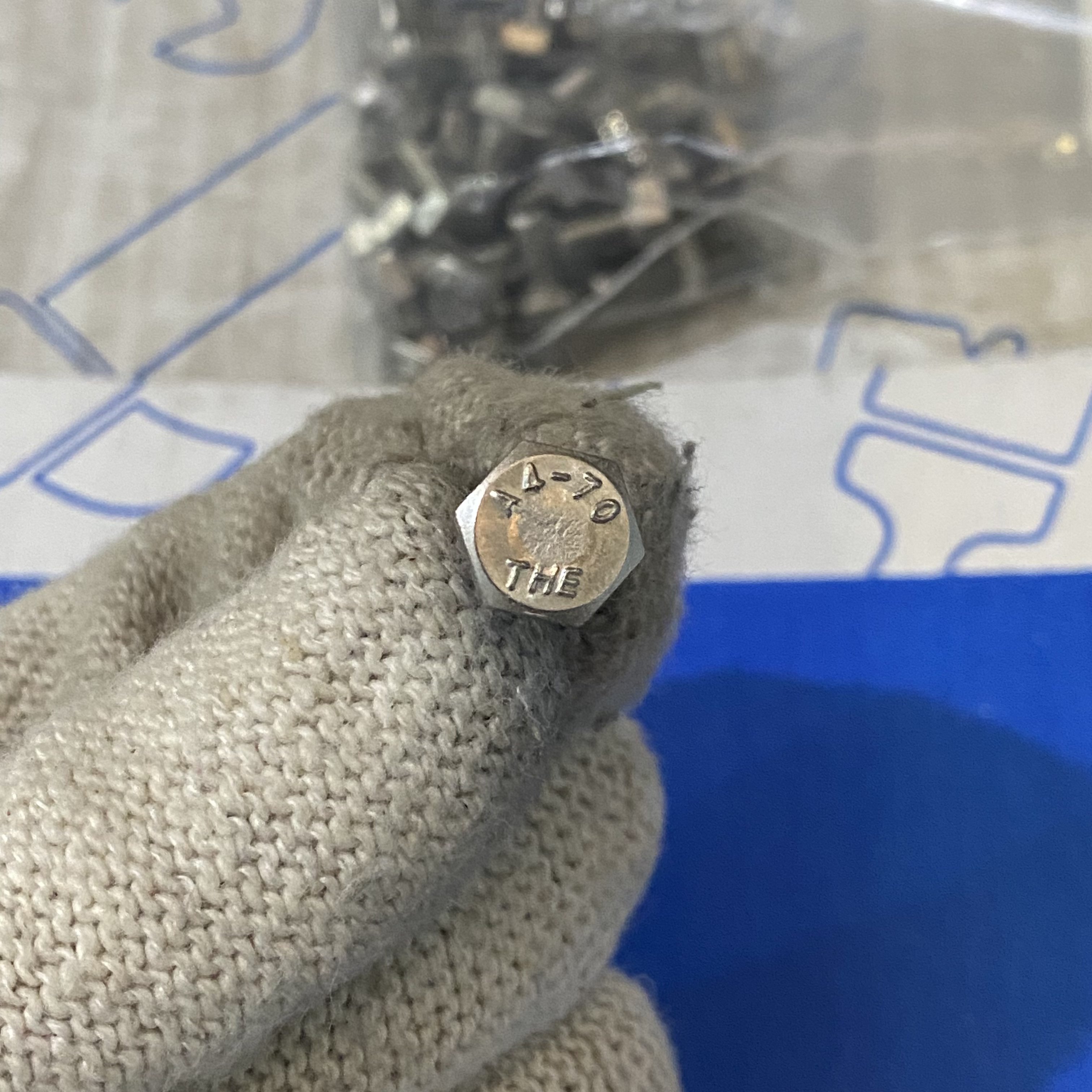

4. Tìm hiểu ý nghĩa ký tự A4-70 dập nổi trên đỉnh mũ lục giác

Trên đỉnh mũ của những chiếc bulong Inox 316 chính gốc luôn có các ký tự dập rõ ràng để xác minh chất lượng:

• Ký hiệu A4: Xác nhận vật liệu thuộc thép không gỉ nhóm Austenitic nhóm 4 (Inox 316). Đây là cấp vật liệu có khả năng kháng rỗ bề mặt tốt nhất trong phân khúc phổ thông, là lựa chọn số một cho môi trường biển.
• Chỉ số 70: Đại diện cho giới hạn bền kéo tối thiểu đạt 700 N/mm2. Với diện tích thân ren M20 khổng lồ, tải trọng kéo đứt thực tế của sản phẩm này đủ sức bảo vệ các kết cấu thép hạng nặng trong những điều kiện vận hành áp lực nhất.

5. Đánh giá khả năng chịu tải và cấp bền của size ren M20 suốt

Sản phẩm M20x70 Inox 316 là đại diện cho sự bền vững trong liên kết chịu lực siêu tải:

• Giới hạn bền kéo danh nghĩa: 700 MPa.
• Giới hạn chảy (Yield Strength): Tối thiểu 450 MPa.

Với đường kính ren dày đến 20mm, bulong có sức kháng cắt và kháng uốn dọc trục tuyệt vời. Chiều dài 70mm tạo nên một tỉ lệ hình học vô cùng chắc chắn, rất khó bị hư hỏng hay biến dạng ngay cả khi làm việc trong các bệ đỡ máy phát điện công suất lớn hoặc các khớp nối mặt bích áp lực cao tại giàn khoan dầu khí.

6. Hệ thống phân loại Bulong Inox thông dụng trong cơ khí chế tạo

Nhận diện đúng chủng loại giúp chủ đầu tư cân đối giữa hiệu năng vận hành và chi phí đầu tư:

Phân loại theo mác thép:

• Inox 304 (A2): Lựa chọn tiêu chuẩn cho các điều kiện dân dụng hoặc trong nhà, giá thành hợp lý.
• Inox 316 (A4): Lựa chọn đặc dụng cho môi trường ven biển, hóa chất ăn mòn và xử lý nước thải (Sản phẩm M20x70 hiện tại).

Phân loại theo cấu tạo ren:

• DIN 933 (Ren suốt): Ren chạy toàn thân 70mm, cực kỳ linh hoạt để lắp đai ốc tại mọi vị trí dọc thân (Sản phẩm hiện tại).
• DIN 931 (Ren lửng): Có đoạn thân trơn, thường dùng cho các yêu cầu cần độ chịu lực cắt (Shear force) tối ưu hơn tại vị trí không có ren.

7. Ưu thế và những lưu ý khi sử dụng Bulong Inox 316 M20x70

Ưu thế vượt trội:

• Chống ăn mòn tuyệt đối: Duy trì cấu trúc vững chắc hàng chục năm trong điều kiện sương muối và axit xâm thực.
• Khả năng chịu momen siết lớn: Size M20 là kích thước lý tưởng cho các kết cấu hạ tầng nặng, đảm bảo sự an toàn cho mọi khớp nối máy.
• Thẩm mỹ và sạch sẽ: Bề mặt sáng bóng, không sinh rỉ sét bám bẩn, phù hợp cho ngành y tế, dược phẩm và thực phẩm cao cấp.

Nhược điểm cần lưu ý:

• Giá thành đầu tư: Đơn giá cao hơn đáng kể so với dòng Inox 304 do thành phần niken và molypden trong thép A4 rất đắt đỏ.
• Hiện tượng bó ren: Do inox có tính dẻo, nếu siết bằng máy tốc độ cao mà không bôi trơn chuyên dụng, các bước ren có thể bị hàn dính cơ học ngay lập tức.

8. Những ứng dụng trọng yếu của Bulong M20x70 trong các công trình biển

Bulong M20x70 Inox 316 là linh kiện then chốt trong các dự án đòi hỏi sự an toàn nghiêm ngặt về lực kẹp:

• Dàn khoan dầu khí ngoài khơi: Liên kết các bệ máy bơm, mặt bích đường ống áp lực và các giàn khung kỹ thuật chịu va đập liên tục của sóng biển.
• Hệ thống xử lý nước thải công nghiệp: Kết nối các cụm máy trộn, nắp bể chứa và cánh khuấy trong môi trường giàu hóa chất ăn mòn hoặc nồng độ clo đậm đặc.
• Ngành đóng tàu: Lắp đặt các trục động cơ, phụ kiện boong tàu và các thiết bị định vị hàng hải yêu cầu độ bền mỏi cao.
• Xây dựng hạ tầng ven biển: Dùng cho các chân đế cầu cảng, bến du thuyền và hệ thống đèn báo hiệu biển nơi chịu tác động mạnh của hơi muối.

9. Độ bền nhiệt và khả năng kháng hóa chất đặc thù của vật liệu SUS316

Vật liệu Inox 316 duy trì sự ổn định vượt trội dưới tác động biến thiên của nhiệt độ:

• Chịu nhiệt độ cực đoan: Vận hành ổn định từ môi trường lạnh sâu -196 độ C đến mức nhiệt độ cao 800 độ C mà không bị oxy hóa hay giòn gãy.
• Trơ về mặt hóa học: Khả năng chống lại hiện tượng ăn mòn điểm vượt xa dòng Inox 304 khi đối mặt với các ion Clorua.

10. Quy trình lắp đặt tiêu chuẩn cho dòng Bulong đường kính lớn

Để đảm bảo mối nối bền vững và dễ dàng tháo dỡ bảo trì sau này, quý khách nên thực hiện:

Các bước lắp đặt:

• Sử dụng dụng cụ chuyên dụng: Dùng cờ lê hoặc đầu tuýp 30mm sạch, không dính tạp chất sắt để tránh lây nhiễm gỉ sét cho bề mặt inox.
• Bôi trơn chống cháy ren (Bắt buộc): Với size lớn như M20, hãy bôi mỡ chống kẹt (Anti-seize) gốc Niken hoặc đồng lên thân ren 70mm trước khi lắp.
• Siết lực đều tay: Áp dụng momen xoắn đúng theo bản vẽ kỹ thuật, tránh dùng máy siết lực quá tốc độ làm hỏng cấu trúc ren.

11. Giải pháp nhận diện Bulong Inox 316 thật và hàng kém chất lượng

Đừng để các loại hàng mác thấp làm ảnh hưởng đến dự án, hãy kiểm tra bằng các phương pháp sau:

• Sử dụng thuốc thử Molypden: Nhỏ một giọt dung dịch thử lên bề mặt sạch của bulong. Inox 316 chuẩn sẽ làm dung dịch chuyển sang màu đỏ gạch đặc trưng.
• Kiểm tra tính từ trường: Inox 316 nguyên bản không hút nam châm. Sau khi cán ren nguội có thể hít rất nhẹ nhưng không bao giờ hút mạnh như thép mạ hay inox 201.
• Kiểm tra giấy tờ: Luôn yêu cầu chứng chỉ xuất xứ (CO) và chứng nhận chất lượng (CQ) rõ ràng cho từng lô hàng cụ thể.

12. Cập nhật báo giá và địa chỉ mua Bulong M20x70 uy tín

Giá bán lẻ tham khảo tại hệ thống Mecsu: 50,097 đ / Cái (Đã bao gồm VAT)

Lưu ý: Đơn giá trên có thể biến động nhẹ tùy thuộc vào số lượng đặt hàng thực tế và giá kim loại niken thế giới. Đối với các đơn vị thầu dự án lớn hoặc mua sỉ theo hộp, Mecsu luôn có chính sách chiết khấu linh hoạt nhất thị trường.

MUA THÊM CÁC LOẠI BULONG INOX 316 KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về dòng sản phẩm M20x70

a. Tôi cần sử dụng cờ lê size bao nhiêu để lắp Bulong M20x70?

Bạn cần chuẩn bị cờ lê hoặc đầu tuýp có kích thước khóa 30mm. Đây là quy chuẩn quốc tế cho dòng bulong lục giác hệ mét size M20 theo tiêu chuẩn DIN 933.

b. Tại sao bước ren của size M20 lại là 2.5mm?

Bước ren 2.5mm là bước ren Thô (Coarse Thread) tiêu chuẩn. Ưu điểm của ren thô ở các size lớn là khả năng chịu tải trọng kéo tốt và ít bị hỏng bước ren hơn so với ren mịn trong môi trường thi công công nghiệp bám bẩn.

c. Chiều dài 70mm có bao gồm phần mũ lục giác không?

Không. Theo quy chuẩn kỹ thuật quốc tế, chiều dài 70mm chỉ được tính cho phần thân ren (đo từ mặt dưới mũ đến hết đỉnh bulong). Phần mũ dày 12.5mm nằm ngoài thông số chiều dài 70mm này.

d. Có cần dùng lông đền phẳng khi bắt bulong size lớn này không?

Rất cần thiết. Với lực siết cực mạnh của size M20, lông đền phẳng sẽ giúp phân bổ lực ép đều lên bề mặt vật liệu kẹp, tránh làm lún hoặc hư hại bề mặt tiếp xúc của bản mã hay chân máy.

14. Trung tâm hỗ trợ kỹ thuật và giải pháp liên kết Mecsu

Mecsu tự hào là đối tác cung ứng vật tư phụ trợ công nghiệp hàng đầu Việt Nam, cam kết mang lại chất lượng chuẩn kỹ thuật cho mọi công trình trọng điểm.

Địa chỉ văn phòng & kho: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline tư vấn: 1800 8137
Email hỗ trợ: [email protected]
Trang web chính thức: mecsu.vn

15. Chia sẻ kinh nghiệm thực tế khi thi công mối ghép chịu lực

Tính toán chiều dài kẹp dư an toàn

Khi chọn Bulong M20x70, hãy đảm bảo tổng độ dày của các chi tiết kẹp cộng với lông đền và đai ốc không vượt quá 55-60mm. Điều này đảm bảo sau khi xiết chặt, phần thân bulong vẫn nhô ra ít nhất 3-5 bước ren khỏi đai ốc, đáp ứng tiêu chuẩn an toàn cơ khí.

Sử dụng phụ kiện đồng nhất chất liệu

Để ngăn chặn hiện tượng ăn mòn điện hóa, quý khách hãy luôn sử dụng đai ốc (tán) và lông đền phẳng cùng chất liệu Inox 316 đi kèm. Việc sử dụng đai ốc thép mạ kẽm có thể khiến liên kết bị rỉ sét tại các điểm tiếp xúc nhanh hơn dự kiến rất nhiều.

Tài liệu tra cứu

Thông tin kỹ thuật được tổng hợp từ:

• Hệ thống tiêu chuẩn quốc tế DIN 933 quốc tế.
• Thông số cơ tính thép không gỉ theo ISO 3506-1.
• Dữ liệu đo đạc thực tế tại phòng kỹ thuật Mecsu.

Biên tập nội dung: Ban Kỹ Thuật Mecsu

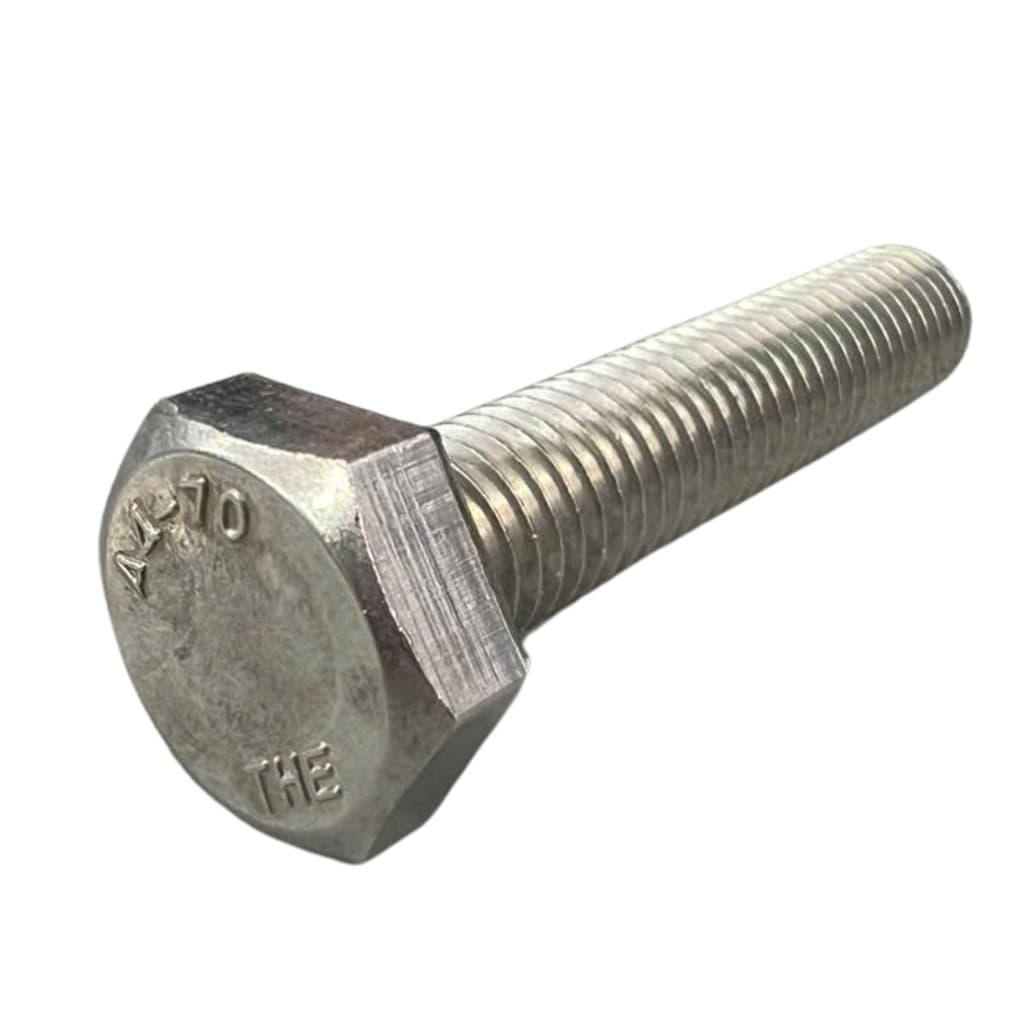

Lưu ý: Hình ảnh minh họa cho dòng bulong lục giác ren suốt DIN 933. Sản phẩm thực tế M20x70 có hình dáng vô cùng chắc chắn và tỉ lệ ren chính xác theo mô tả kỹ thuật, đáp ứng đầy đủ yêu cầu khắt khe của dự án xây lắp hàng hải.
