Bàn ren (Thread Die) là dụng cụ cắt dùng để tạo hoặc sửa ren ngoài trên các chi tiết dạng trục, thanh, bu lông và các phôi có dạng trụ phù hợp. Khi gia công thủ công, bàn ren thường được cố định bằng tay quay bàn ren; với một số ứng dụng khác, dụng cụ có thể được gá trên thiết bị chuyên dụng theo thiết kế của nhà sản xuất.
Khi chọn bàn ren, không nên chỉ nhìn đường kính bên ngoài của dụng cụ. Các thông tin quyết định khả năng tạo ren gồm loại ren, kích thước ren, bước ren, chiều ren và khả năng tương thích với dụng cụ gá. Nếu chọn sai biên dạng hoặc bước ren, bàn ren có thể không tạo được ren đúng yêu cầu hoặc khiến chi tiết sau gia công không lắp ghép chính xác.
1. Bàn ren là gì?
Bàn ren là dụng cụ gia công dùng để tạo ren ngoài trên phôi có dạng trụ bằng phương pháp cắt. Ngoài tạo ren mới, bàn ren còn có thể được sử dụng để sửa hoặc làm lại phần ren ngoài bị hư hỏng khi tình trạng chi tiết và điều kiện gia công cho phép.
Bàn ren có phần ren cắt ở trung tâm. Khi dụng cụ được đưa vào đầu phôi và quay theo đúng hướng, các lưỡi cắt sẽ bóc vật liệu để hình thành biên dạng ren. Để tạo được ren đúng, biên dạng cắt của bàn ren phải phù hợp với loại ren cần gia công.

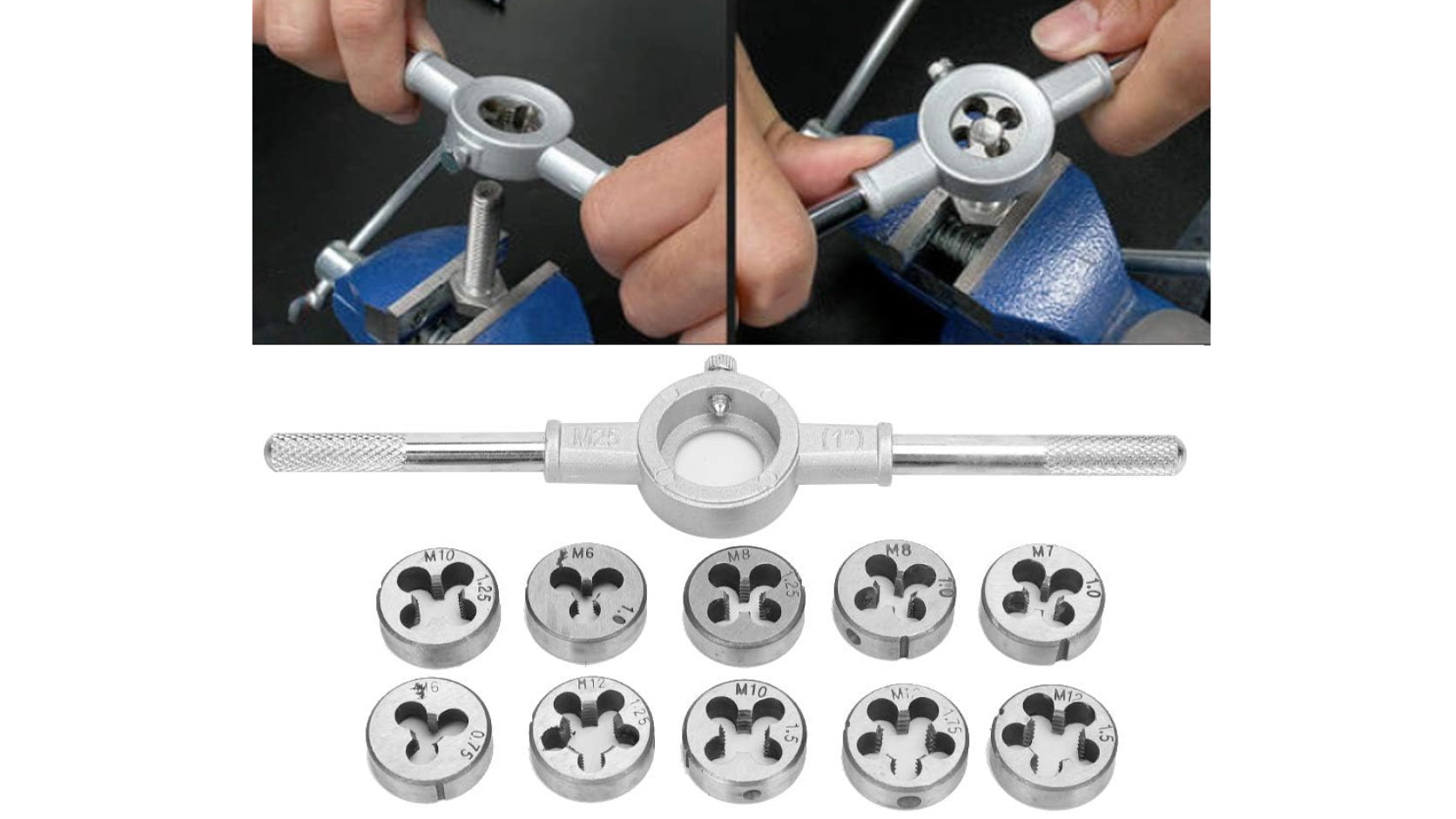

Trong thực tế, bàn ren thường được sử dụng cùng tay quay bàn ren trong các công việc sửa chữa, bảo trì và gia công cơ khí thủ công. Việc giữ bàn ren đúng hướng trong quá trình bắt đầu cắt có ảnh hưởng trực tiếp đến độ thẳng và khả năng lắp ghép của ren.
2. Các loại bàn ren phổ biến
Bàn ren có thể được phân biệt theo hình dạng, khả năng điều chỉnh và phương pháp tạo ren. Khi lựa chọn, cần phân biệt đúng loại dụng cụ vì không phải mọi loại đều có cùng cách gá hoặc cùng nguyên lý gia công.

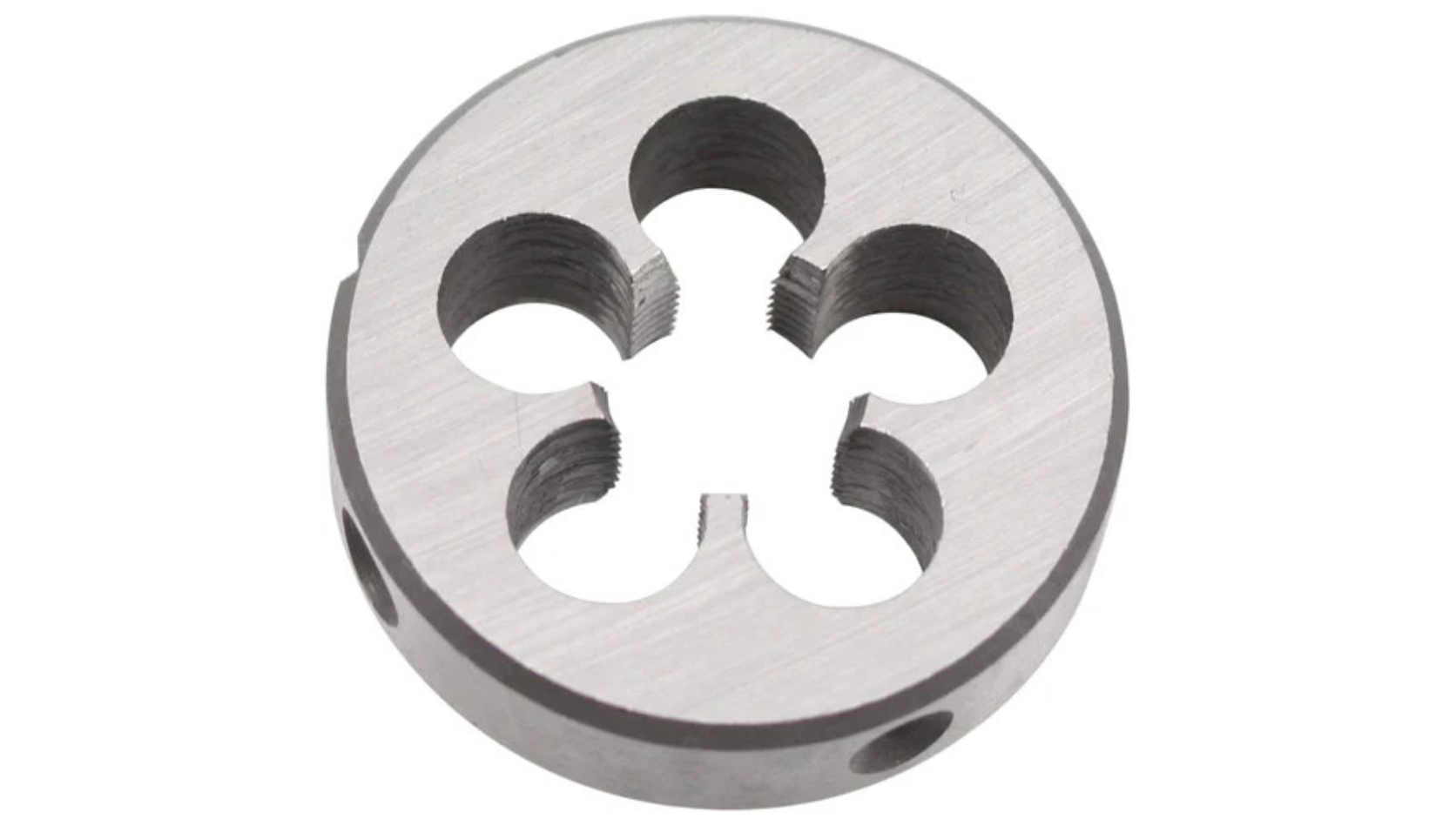

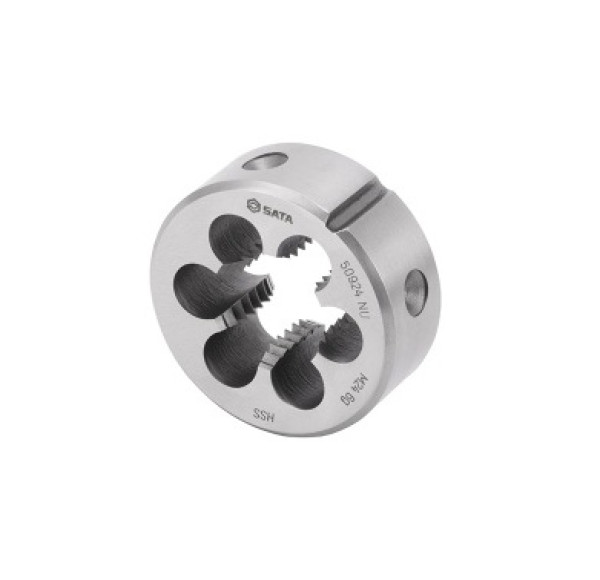

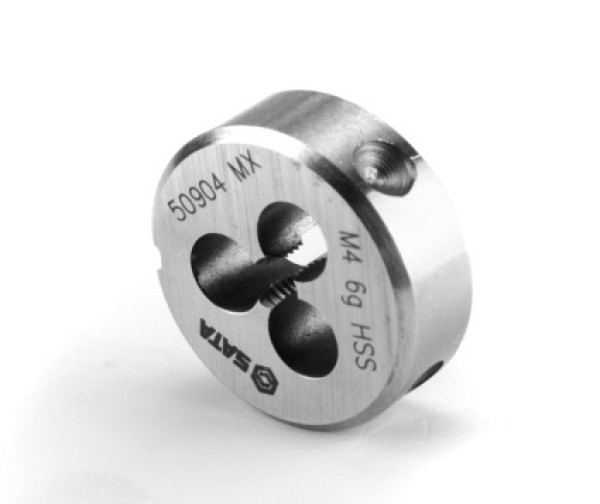

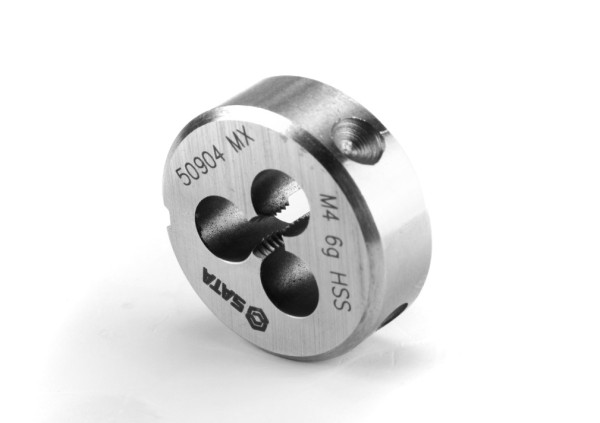

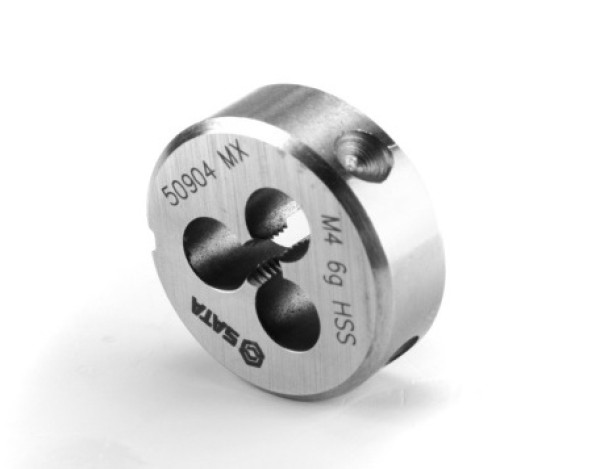

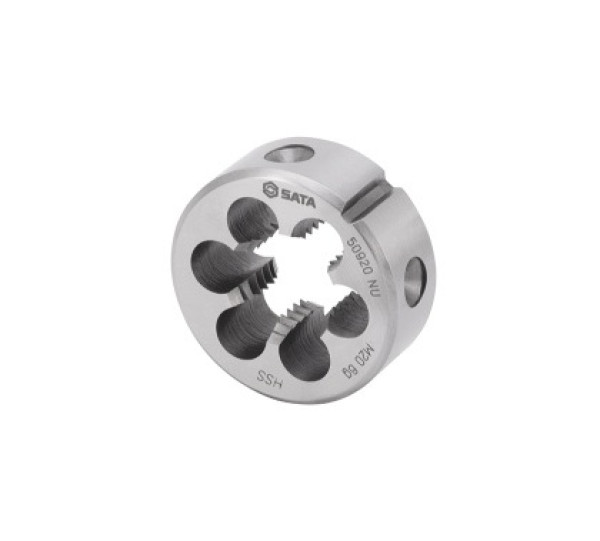

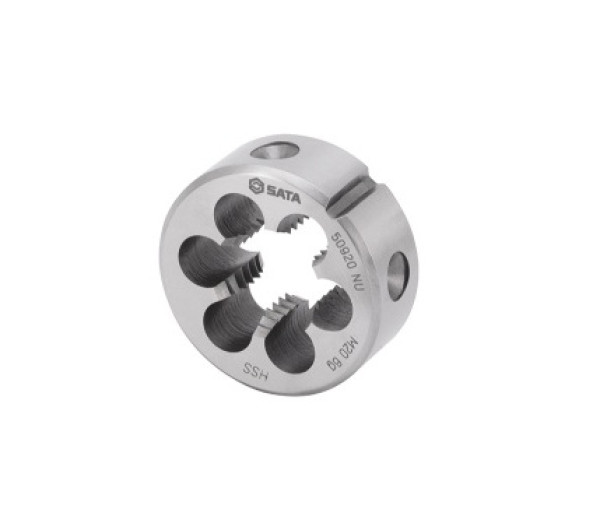

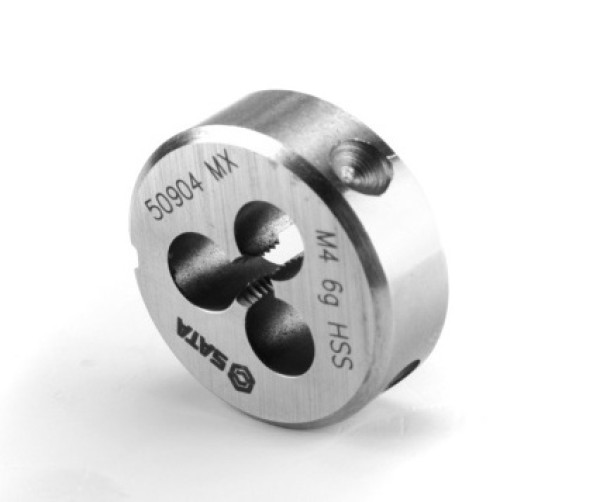

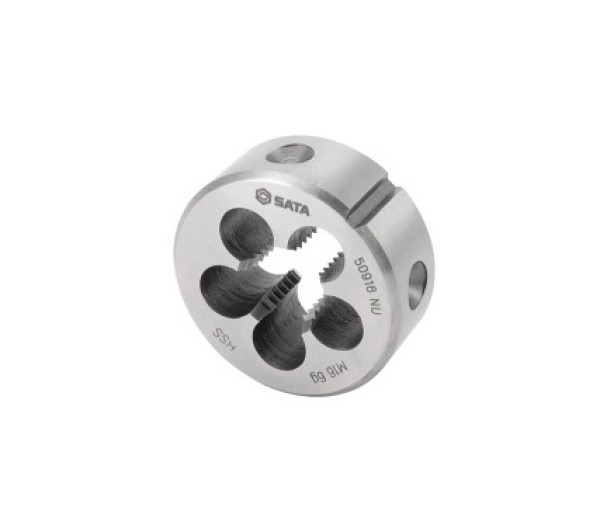

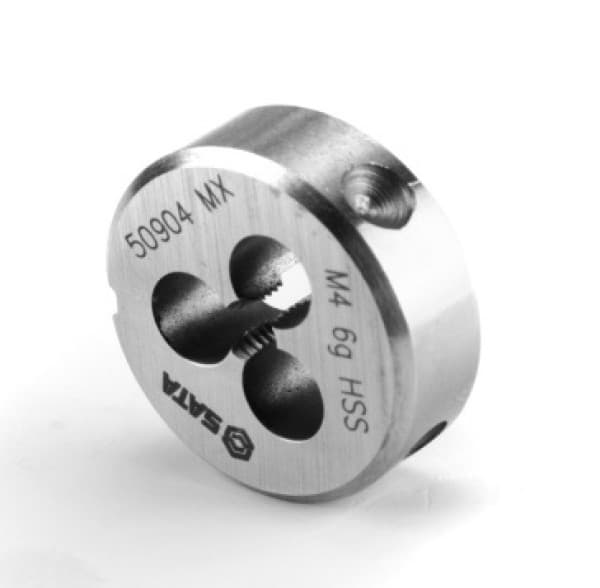

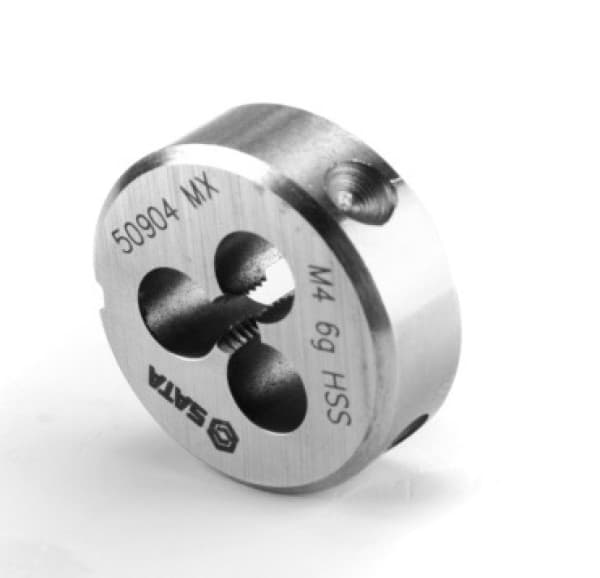

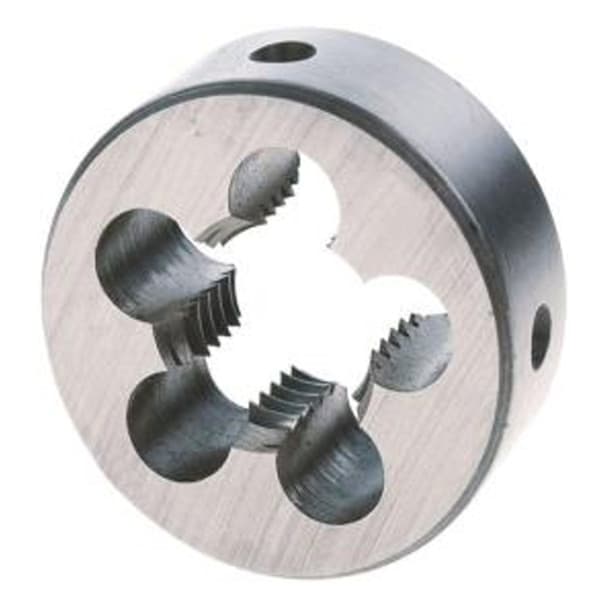

2.1 Bàn ren tròn
Bàn ren tròn có dạng ngoài hình tròn và là loại thường gặp trong gia công ren ngoài bằng tay. Loại này thường được cố định trong tay quay bàn ren có cơ cấu phù hợp để giữ dụng cụ trong quá trình cắt.

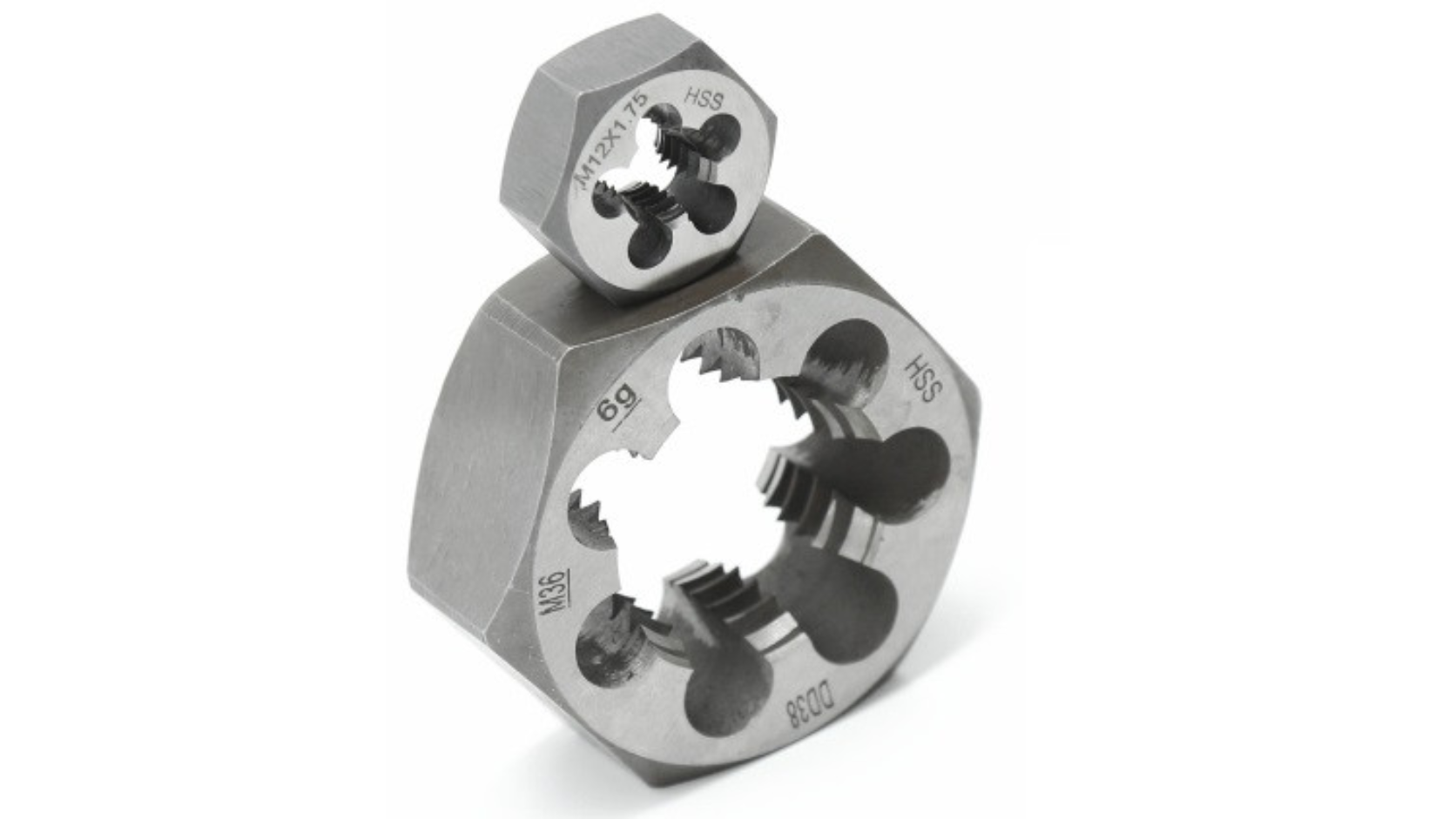

2.2 Bàn ren lục giác
Bàn ren lục giác có phần ngoài dạng lục giác, cho phép sử dụng với dụng cụ phù hợp như cờ lê hoặc mỏ lết. Loại này thường được quan tâm trong các công việc sửa chữa, phục hồi ren hoặc những vị trí cần thao tác với hình dạng gá đặc thù.

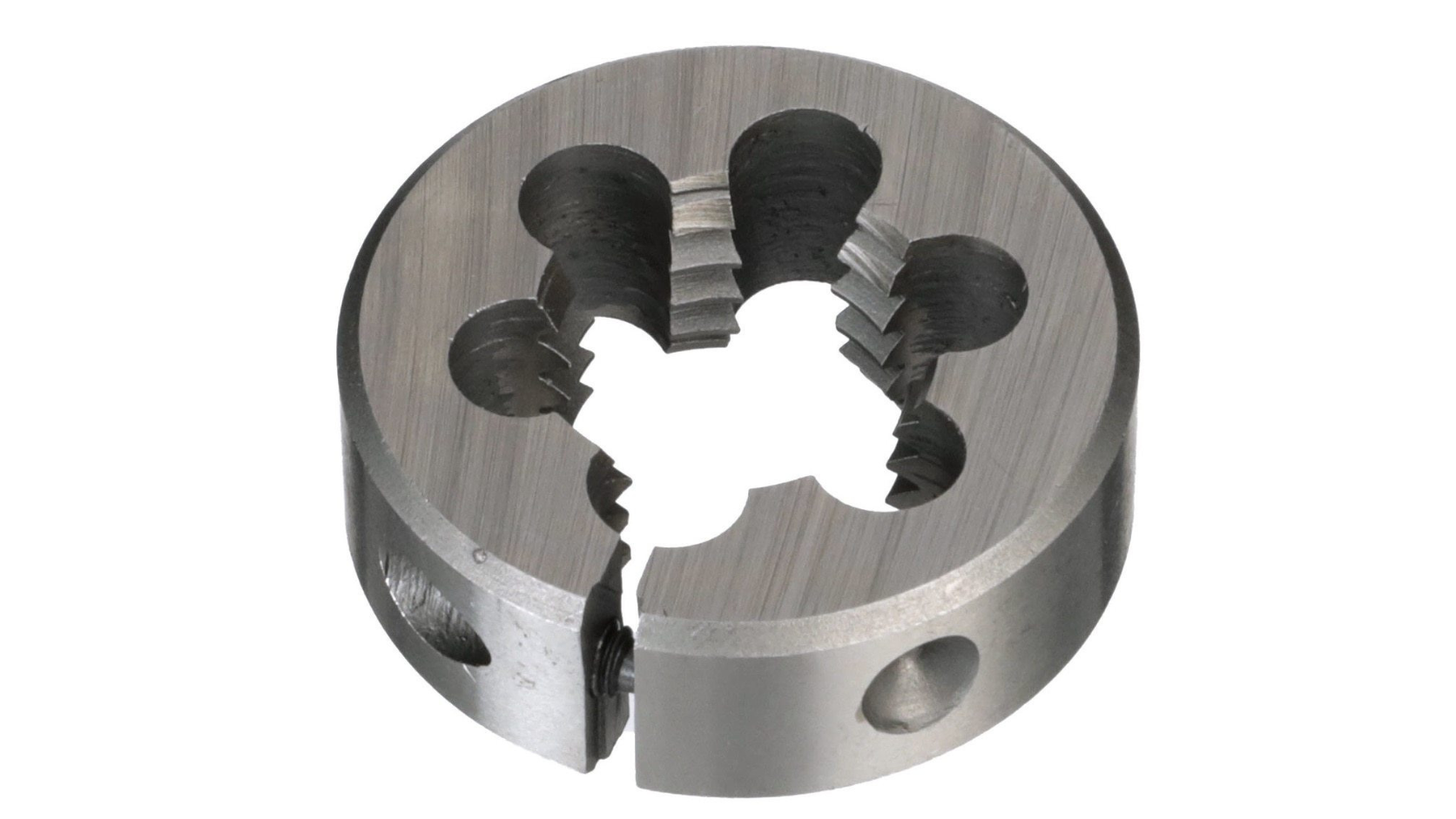

2.3 Bàn ren điều chỉnh
Bàn ren điều chỉnh có kết cấu cho phép thay đổi kích thước làm việc trong một phạm vi nhất định theo thiết kế. Khả năng điều chỉnh có thể hữu ích khi cần tinh chỉnh quá trình cắt hoặc bù trừ trong phạm vi cho phép, nhưng không nên xem đây là khả năng thay thế cho mọi kích thước bàn ren khác.
2.4 Dụng cụ tạo ren bằng phương pháp cán
Ngoài bàn ren cắt, trên thị trường còn có các dụng cụ tạo ren bằng phương pháp cán hoặc ép. Phương pháp này hình thành biên dạng ren bằng cách biến dạng vật liệu thay vì cắt tạo phoi. Vì nguyên lý khác nhau, cần xác định đúng phương pháp gia công trước khi lựa chọn dụng cụ.
3. Cách chọn bàn ren đúng
Để chọn đúng bàn ren, nên bắt đầu từ ren cần tạo trên chi tiết thay vì từ kích thước bên ngoài của bàn ren. Một bàn ren chỉ phù hợp khi biên dạng ren, kích thước, bước ren, chiều ren và điều kiện gá đều đáp ứng yêu cầu gia công.
3.1 Xác định nhu cầu và điều kiện gia công
Trước tiên cần xác định bàn ren được dùng để tạo ren mới hay sửa ren cũ, gia công thủ công hay sử dụng trên thiết bị chuyên dụng. Đồng thời cần xem xét vật liệu phôi, tình trạng bề mặt và yêu cầu đối với ren sau gia công.
Với công việc sửa chữa, cần kiểm tra phần ren hiện tại trước khi chọn dụng cụ. Nếu ren bị biến dạng nghiêm trọng hoặc kích thước chi tiết không còn phù hợp, không nên mặc định rằng có thể phục hồi chỉ bằng cách sử dụng một bàn ren có cùng kích thước danh nghĩa.

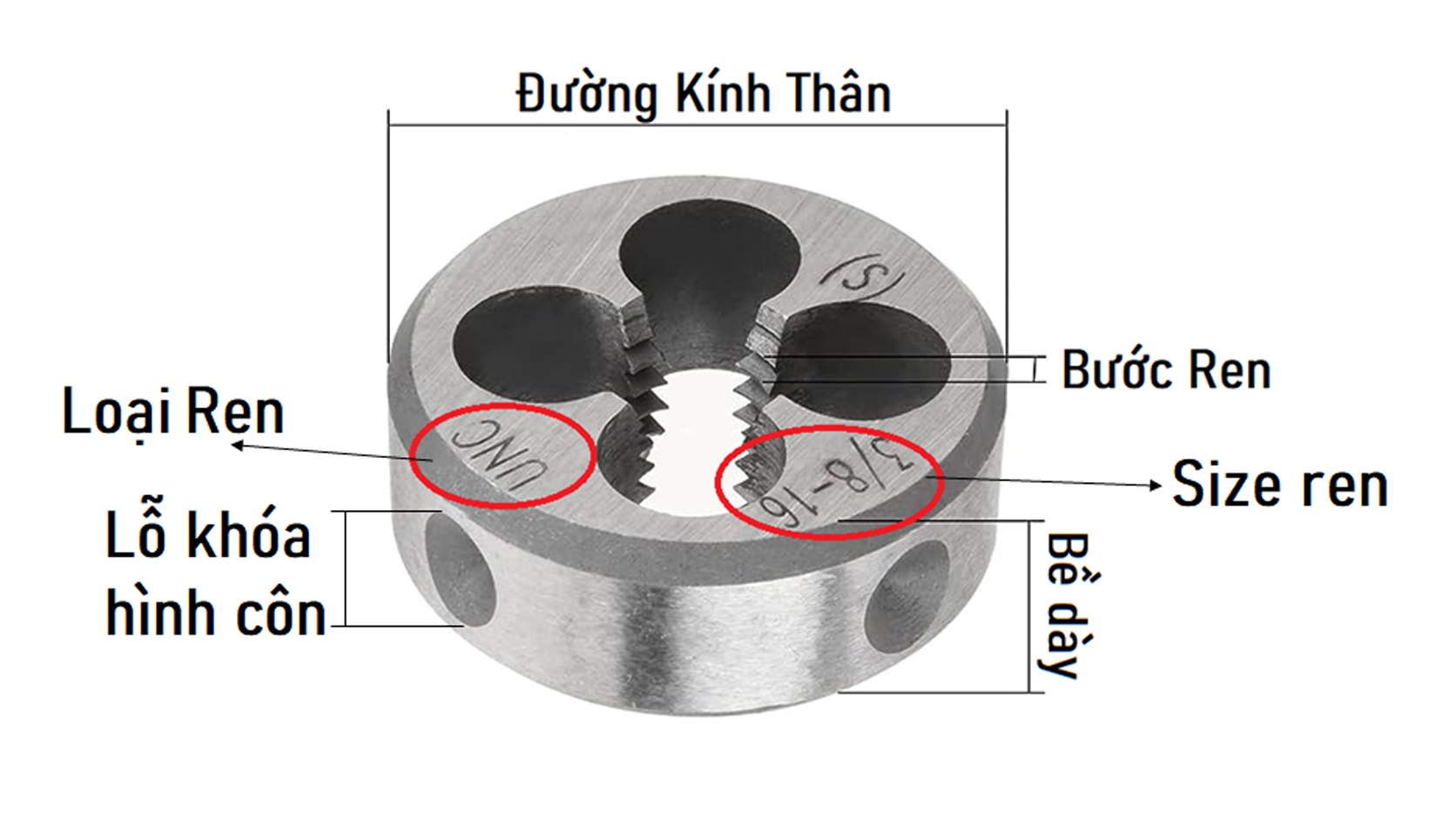

3.2 Chọn đúng loại ren, size và bước ren
Đây là nhóm thông số quan trọng nhất. Cần xác định hệ ren mà chi tiết yêu cầu, chẳng hạn Metric, UNC, UNF, NPT hoặc BSP nếu phù hợp với ứng dụng. Sau đó xác định kích thước ren và bước ren theo bản vẽ, chi tiết đối ứng hoặc tài liệu kỹ thuật.
| Thông số |
Ý nghĩa khi lựa chọn |
| Loại ren |
Xác định biên dạng/hệ ren của dụng cụ và phải phù hợp với yêu cầu của chi tiết hoặc ren đối ứng. |
| Size ren |
Xác định kích thước danh nghĩa của ren cần gia công. |
| Bước ren |
Xác định khoảng cách giữa các đỉnh ren liên tiếp và phải phù hợp với yêu cầu thiết kế. |
| Chiều ren |
Phân biệt ren phải và ren trái, cần phù hợp với thiết kế của chi tiết. |
Không nên chỉ dựa vào đường kính ngoài của bàn ren. Hai dụng cụ có thể có hình dạng hoặc đường kính ngoài tương tự nhưng vẫn tạo ra các loại ren khác nhau do khác hệ ren, size hoặc bước ren.
3.3 Kiểm tra vật liệu và quy cách bàn ren
Vật liệu của bàn ren ảnh hưởng đến khả năng gia công và độ phù hợp với từng loại phôi. Khi cần lựa chọn cho công việc cụ thể, nên đối chiếu vật liệu bàn ren, vật liệu phôi và thông số của đúng mã sản phẩm thay vì áp dụng một đặc tính chung cho toàn bộ các loại bàn ren.
Ngoài vật liệu, cần kiểm tra quy cách của dụng cụ như kích thước tổng thể, độ dày và kiểu gá. Những thông số này phải phù hợp với tay quay hoặc thiết bị dùng để giữ bàn ren trong quá trình gia công.
3.4 Chọn theo kiểu thiết kế và phương pháp gia công
Hình dạng bàn ren quyết định cách gá và thao tác. Bàn ren tròn thường được sử dụng với tay quay bàn ren, trong khi bàn ren có biên dạng ngoài khác có thể phù hợp với dụng cụ thao tác riêng.
Cũng cần phân biệt bàn ren cắt với dụng cụ tạo ren bằng phương pháp cán/ép. Nếu yêu cầu công việc là cắt tạo ren và thoát phoi, cần chọn đúng loại dụng cụ được thiết kế cho phương pháp này. Không nên thay thế giữa hai phương pháp nếu chưa kiểm tra yêu cầu kỹ thuật của chi tiết.
3.5 Kiểm tra khả năng tương thích trước khi mua
Trước khi đặt hàng, nên đối chiếu đồng thời loại ren → size ren → bước ren → chiều ren → kiểu bàn ren → kích thước gá. Nếu sử dụng tay quay bàn ren, kích thước và kiểu gá của bàn ren phải tương thích với tay quay.
Đối với chi tiết cần lắp với đai ốc hoặc một chi tiết ren trong có sẵn, cần kiểm tra ren đối ứng thay vì chỉ nhìn kích thước danh nghĩa. Sau đó đối chiếu tên sản phẩm, thương hiệu, model, hệ ren, kích thước và quy cách của đúng mã sản phẩm.
Với các mã có thông số gần nhau, không nên chọn chỉ dựa vào tên gọi hoặc đường kính ngoài. Nếu yêu cầu gia công chính xác, cần kiểm tra thêm catalogue hoặc bảng thông số của nhà sản xuất.
3.6 Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có nhiều model gần nhau, nhiều hệ ren, yêu cầu gia công đặc biệt, vật liệu phôi khó gia công hoặc khi cần thay thế một dụng cụ đang sử dụng. Tài liệu kỹ thuật giúp xác nhận đúng biên dạng, kích thước và điều kiện sử dụng của từng mã.
Các lỗi thường gặp khi lựa chọn gồm nhầm hệ ren, chọn sai bước ren, bỏ qua chiều ren, chọn bàn ren không tương thích với tay quay hoặc sử dụng thông số của một model cho model khác.
Nhu cầu sử dụng → xác định loại ren → xác định size và bước ren → kiểm tra chiều ren → chọn kiểu bàn ren và vật liệu phù hợp → kiểm tra kích thước gá → đối chiếu catalogue/bảng thông số → xác nhận đúng mã sản phẩm trước khi mua.

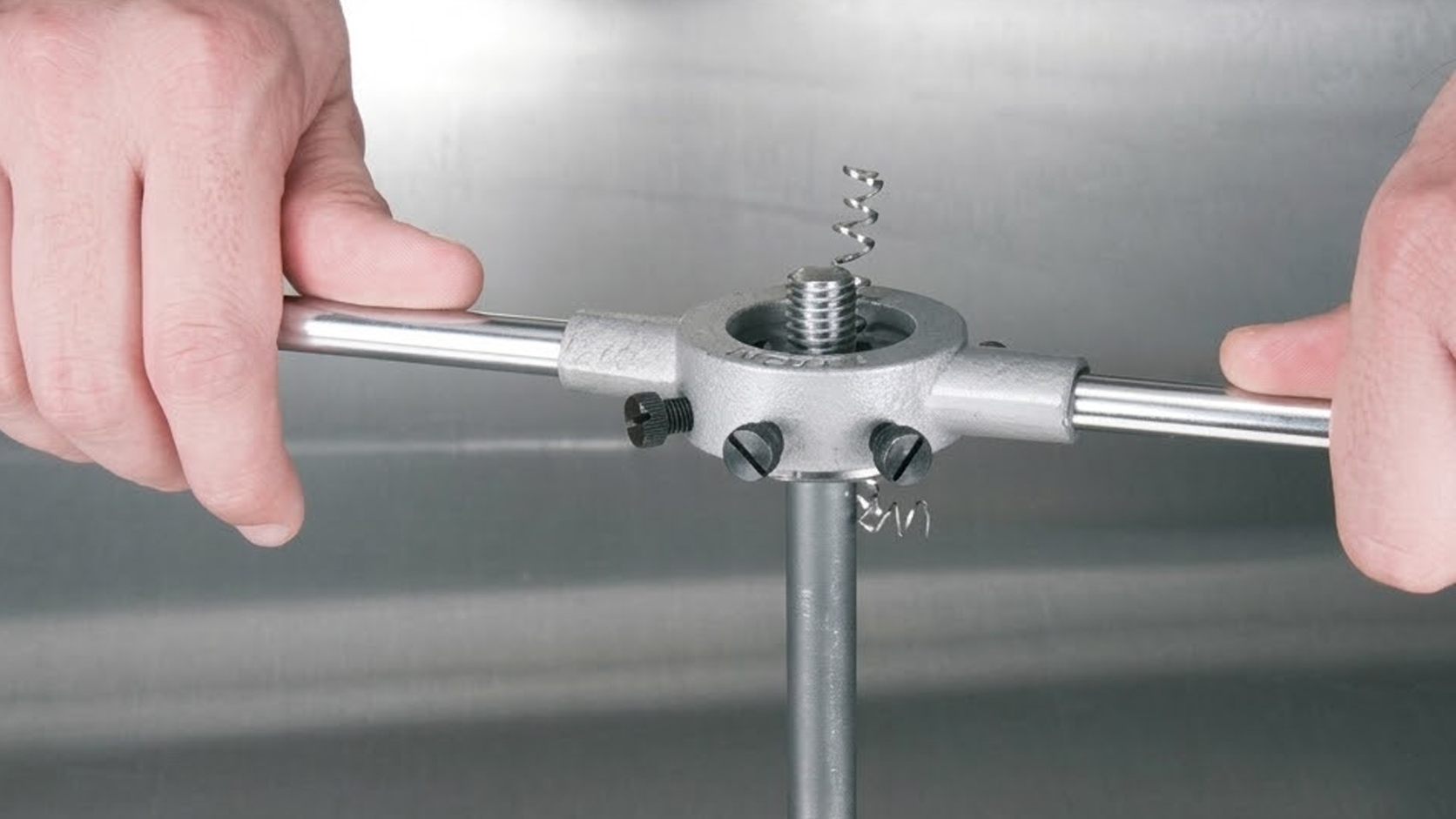

4. Hướng dẫn sử dụng & lắp đặt bàn ren
4.1 Kiểm tra trước khi gia công
Kiểm tra bàn ren đúng loại ren, kích thước, bước ren và chiều ren. Đồng thời kiểm tra tình trạng lưỡi cắt, phôi và dụng cụ gá trước khi bắt đầu.
vuông góc với trục của phôi để hạn chế nguy cơ tạo ren lệch. Quay đều và sử dụng chất bôi trơn/làm nguội phù hợp với vật liệu phôi và điều kiện gia công nếu cần.
4.4 Kiểm tra sau khi gia công
Sau khi tạo ren, làm sạch phoi và kiểm tra biên dạng ren. Có thể sử dụng đai ốc phù hợp hoặc dụng cụ kiểm ren để xác nhận khả năng lắp ghép. Nếu cảm thấy lực cắt tăng bất thường hoặc phoi thoát không tốt, cần dừng thao tác và kiểm tra lại quá trình gia công thay vì cố ép dụng cụ.
5. Những lỗi thường gặp khi sử dụng bàn ren
Chọn sai hệ ren hoặc bước ren là lỗi dễ khiến ren sau gia công không thể lắp với chi tiết đối ứng. Ngoài ra, việc chọn phôi không phù hợp, bắt đầu cắt khi bàn ren bị nghiêng, không cố định chắc dụng cụ hoặc sử dụng bàn ren không tương thích với tay quay cũng có thể làm ren bị lệch hoặc ảnh hưởng đến chất lượng bề mặt.
Khi gia công, không nên quay hoặc ép quá mạnh khi phoi không thoát tốt. Nếu ren đã bị hư hỏng nặng, cần đánh giá lại khả năng phục hồi thay vì cố sử dụng bàn ren có kích thước tương tự.
6. Bàn ren có tạo được mọi loại ren cùng kích thước không?
Không. Cùng một kích thước danh nghĩa không có nghĩa là các bàn ren tạo ra cùng một loại ren. Bàn ren phải phù hợp với hệ ren, size, bước ren và chiều ren yêu cầu. Ví dụ, các bàn ren có cùng đường kính danh nghĩa nhưng khác bước ren sẽ tạo ra biên dạng ren khác nhau và không thể tùy ý thay thế cho nhau. Khi chưa xác định rõ loại ren cần gia công, nên đối chiếu bản vẽ, ren đối ứng hoặc catalogue trước khi chọn dụng cụ.
