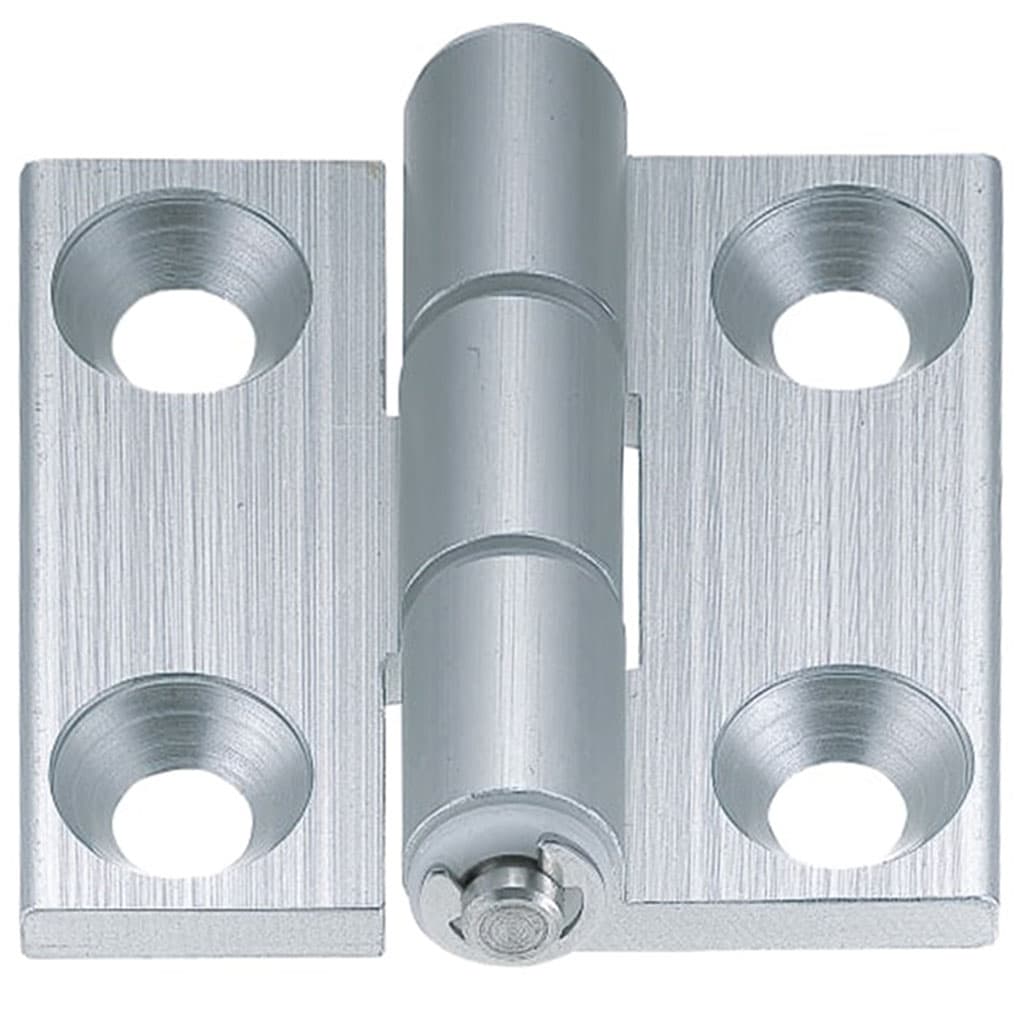

Bản lề lá (Standard Butt Hinge) là phụ kiện cơ khí dùng để liên kết cánh cửa, nắp hoặc tấm che với khung cố định, đồng thời tạo chuyển động quay quanh một trục. Sản phẩm thường có dạng hai lá bản lề nối với nhau bằng cụm knuckle và chốt bản lề, trong đó mỗi lá được cố định vào một bộ phận cần liên kết. Bản lề lá được sử dụng trong tủ điện, máy móc, bàn thao tác, cửa kho, cửa nhôm định hình và nhiều kết cấu công nghiệp khác.
Khi chọn bản lề lá, không nên chỉ dựa vào chiều dài sản phẩm. Người mua cần đồng thời kiểm tra kích thước lá bản lề, kiểu gá lắp, vật liệu, cấu tạo, khối lượng và hình học của cánh cửa, tần suất đóng mở cũng như môi trường làm việc. Với các model có hình dạng hoặc kích thước gần giống nhau, nên đối chiếu bản vẽ, catalogue hoặc thông số của từng mã trước khi đặt hàng.
1. Bản lề lá là gì?

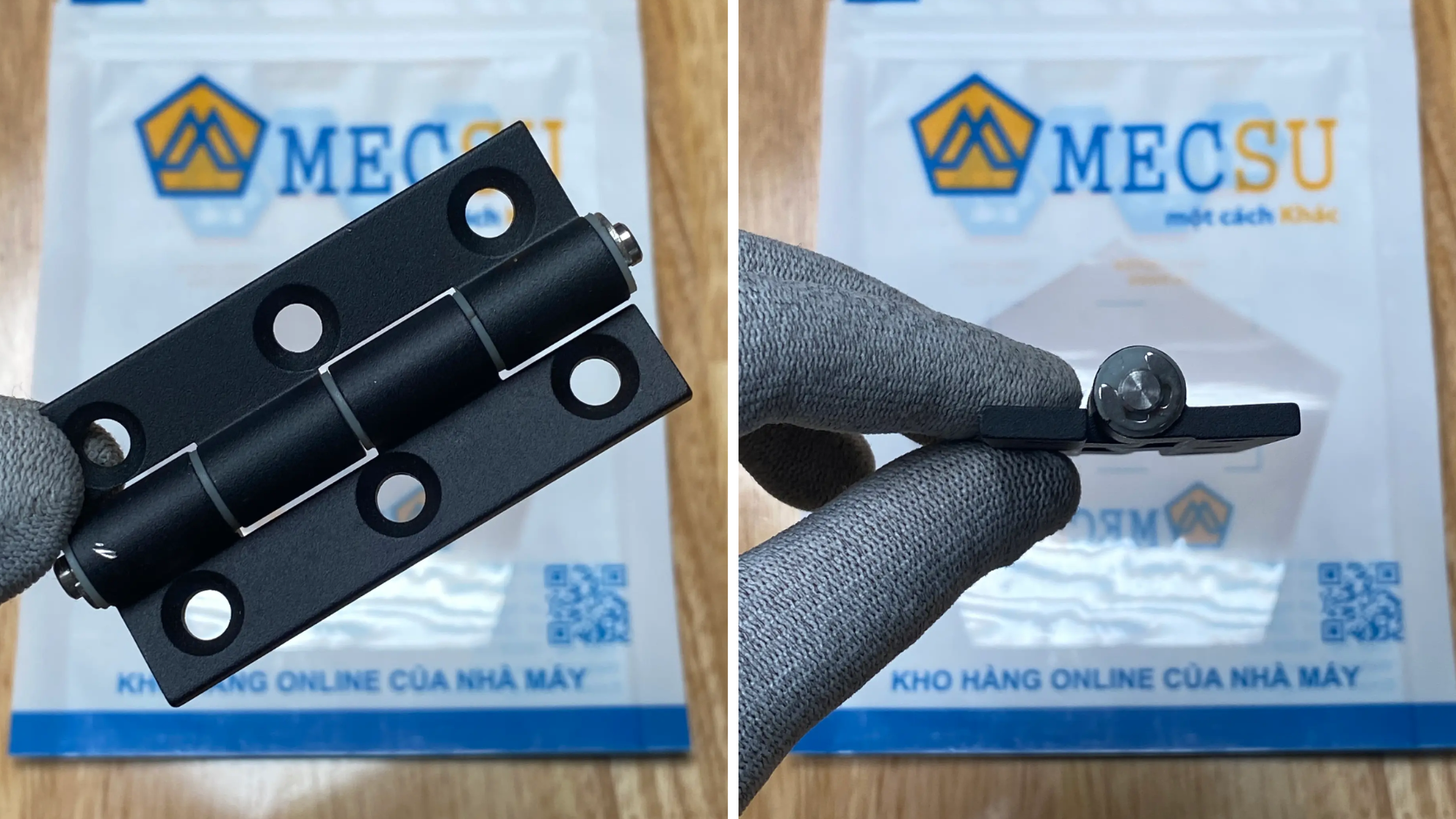

Bản lề lá là loại bản lề có cấu tạo tương đối đơn giản, gồm hai lá bản lề liên kết với nhau tại cụm khớp xoay bằng chốt bản lề. Một lá được cố định vào phần khung, lá còn lại gắn với cánh cửa, nắp hoặc tấm cần chuyển động. Khi đóng mở, hai lá quay tương đối quanh trục của chốt, nhờ đó tạo chuyển động xoay giữa hai bộ phận.
Đặc điểm dễ nhận diện của bản lề lá là phần lá phẳng có các lỗ hoặc vị trí gá lắp để cố định bằng vít, bulông hoặc phần tử liên kết phù hợp với thiết kế. Tùy model, bản lề có thể sử dụng vật liệu và kiểu hoàn thiện bề mặt khác nhau. Một số dòng còn có cấu tạo đặc biệt như bản lề tháo rời hoặc cơ cấu tạo lực ma sát.
Trong ứng dụng công nghiệp, bản lề lá thường được dùng cho cửa tủ điện, cửa máy, tấm che, bàn thao tác, cửa kho, cửa nhôm định hình và các kết cấu cần đóng mở hoặc xoay quanh một trục cố định.
2. Các dòng/loại bản lề lá phổ biến
2.1. Phân loại theo kích thước

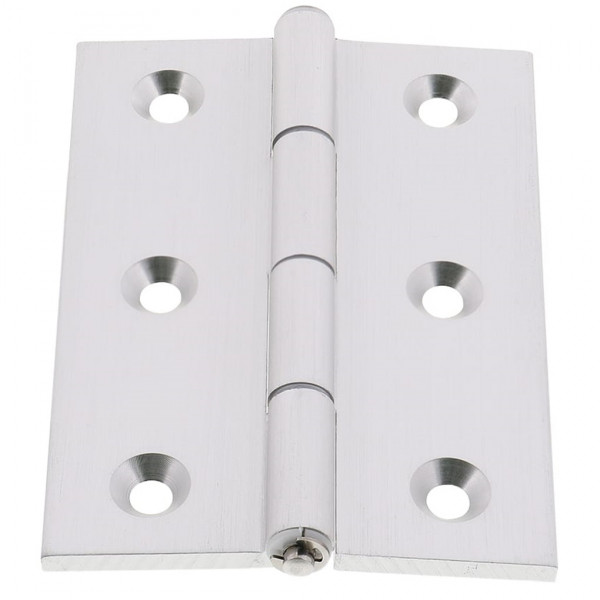

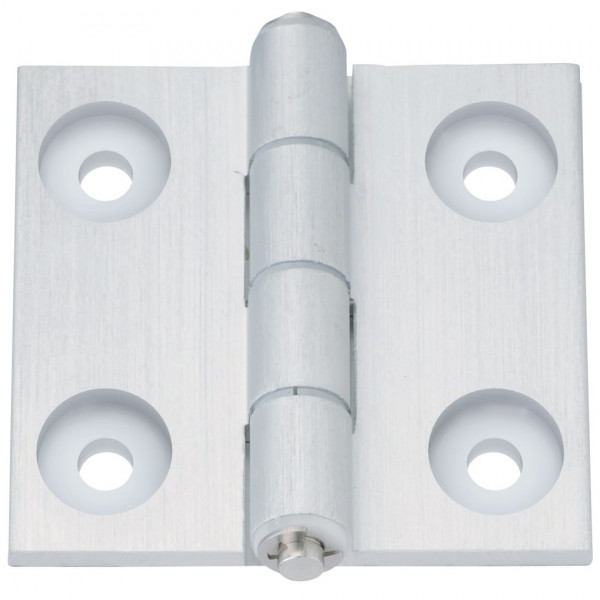

Bản lề lá có nhiều quy cách kích thước khác nhau. Một số model trên Mecsu có chiều dài 47 mm, 48 mm, 59 mm, 63 mm hoặc lớn hơn tùy thiết kế. Ví dụ, HHPSN8-45 là bản lề lá nhôm hợp kim mạ anodized trắng có chiều dài 63 mm. Trong khi đó, các dòng HHPSNL có chiều dài lớn hơn như 66 mm, 78 mm hoặc 113 mm tùy model.
Không nên xem chiều dài là tiêu chí duy nhất để đánh giá khả năng sử dụng. Chiều rộng, độ dày, vị trí lỗ lắp và hình dạng lá bản lề cũng phải phù hợp với kết cấu thực tế.
2.2. Phân loại theo vật liệu

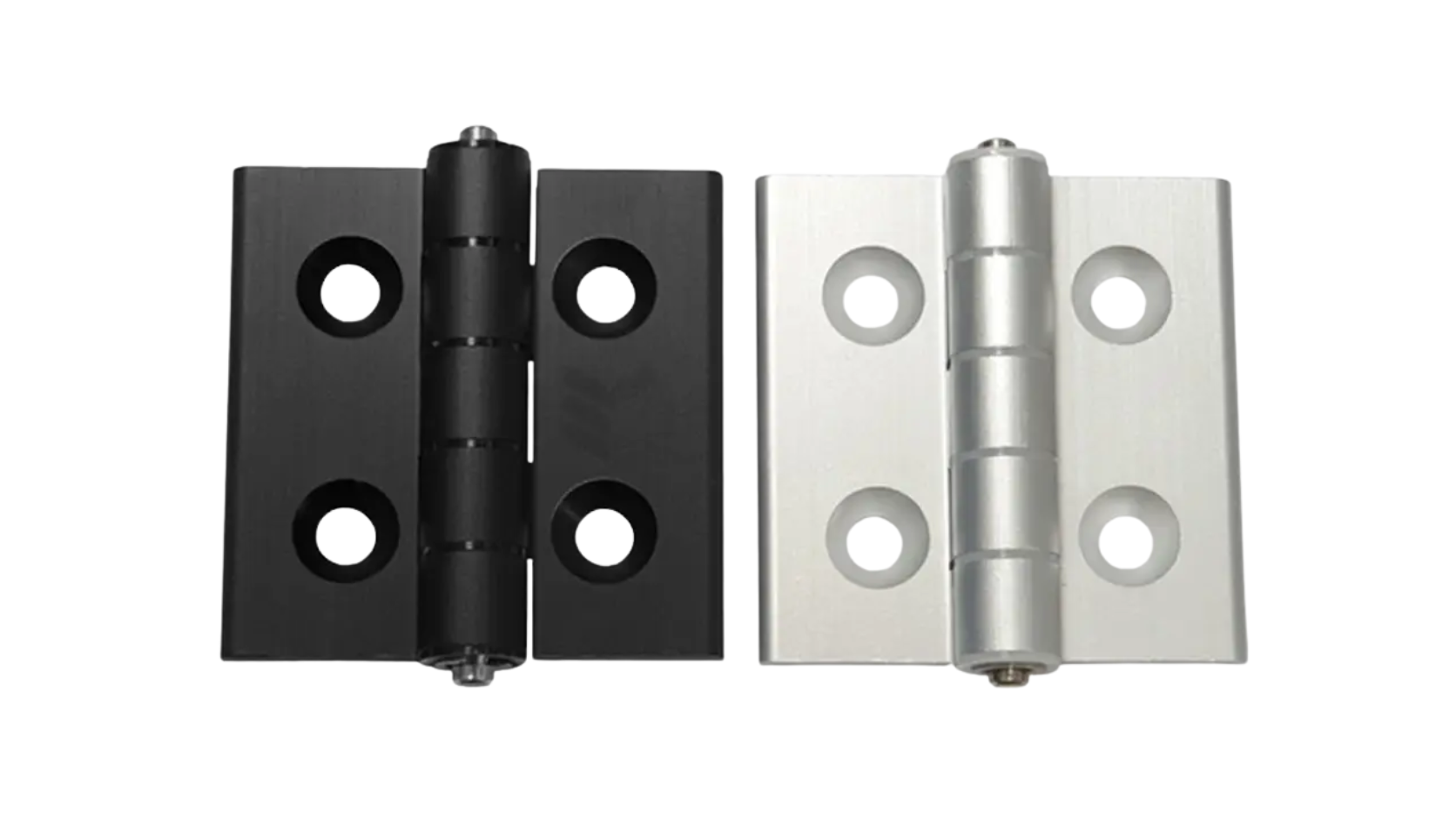

Bản lề cửa có thể được chế tạo từ hợp kim nhôm, inox, thép hoặc vật liệu nhựa kỹ thuật tùy dòng sản phẩm. Trong đó, bản lề nhôm thường được lựa chọn khi cần kết cấu nhẹ và phù hợp với hệ nhôm định hình; bản lề inox thường được cân nhắc cho môi trường yêu cầu khả năng chống ăn mòn tốt hơn; còn bản lề nhựa có thể phù hợp với những thiết kế cần trọng lượng nhẹ, cách điện hoặc hạn chế tiếp xúc kim loại.
2.3. Phân loại theo thiết kế và cơ cấu
Ngoài bản lề lá tiêu chuẩn, thị trường còn có các dòng bản lề có thể tháo rời, bản lề ma sát hoặc những thiết kế chuyên dụng khác. Bản lề tháo rời cho phép tách các phần liên kết khi cần tháo cánh hoặc nắp; bản lề ma sát tạo lực cản chuyển động để kiểm soát vị trí mở. Đây là những dòng cần được phân biệt theo đúng cấu tạo và mã sản phẩm thay vì gọi chung tất cả là bản lề lá tiêu chuẩn.
2.4. Phân loại theo ứng dụng
Tùy thiết kế, bản lề có thể được sử dụng cho cửa tủ điện, cửa máy điều khiển, nhôm định hình, bàn thao tác, cửa kho hoặc các kết cấu công nghiệp khác. Khi lựa chọn, cần xác định chính xác bộ phận cần lắp và kiểu kết nối để chọn đúng dòng bản lề thay vì chỉ dựa vào tên ứng dụng.

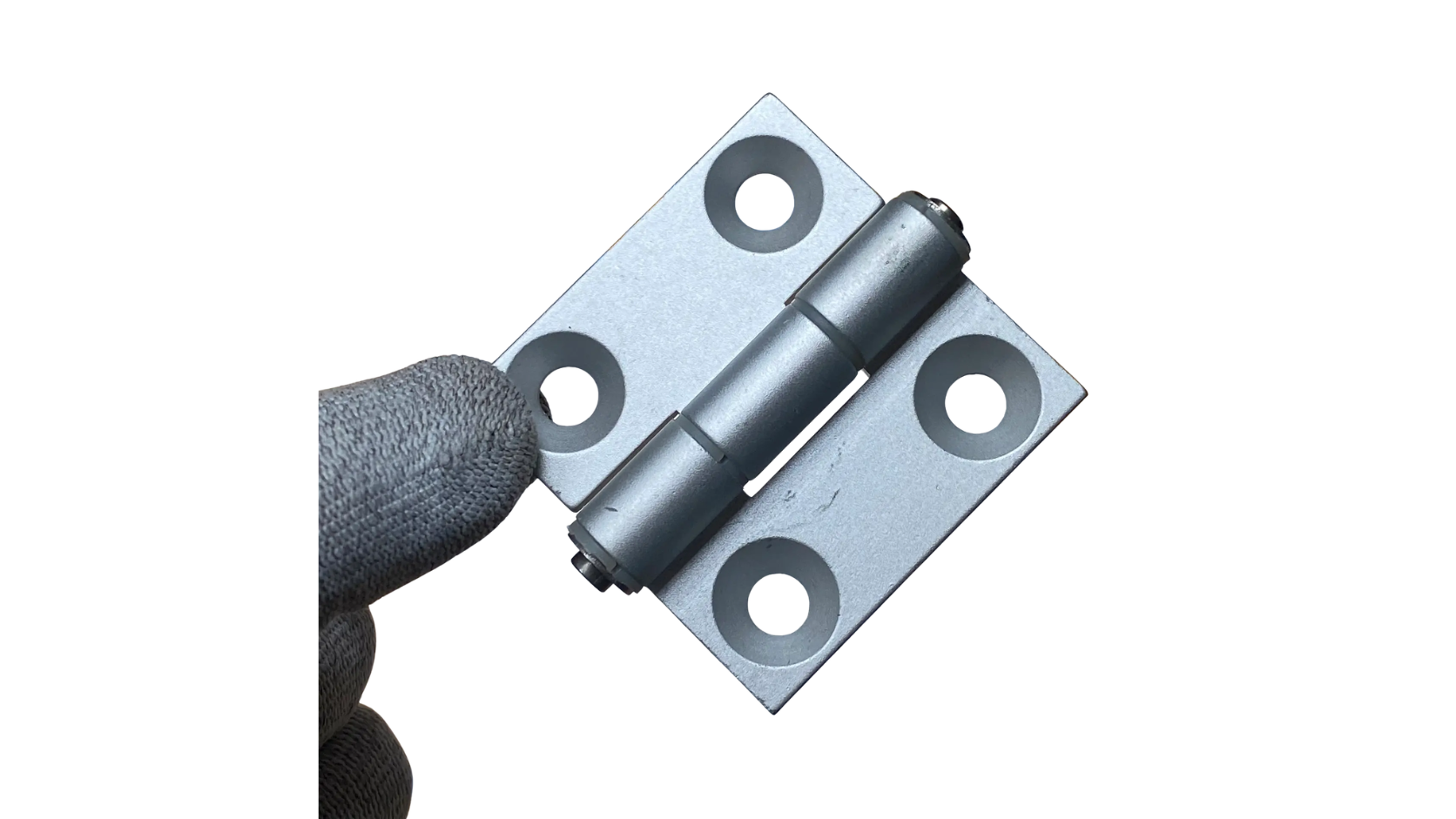

3. Cách chọn bản lề lá đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định bản lề được lắp cho cửa, nắp máy, tấm che hay kết cấu nào. Đồng thời xem xét khối lượng của bộ phận chuyển động, kích thước cánh, vị trí trọng tâm, số lượng bản lề dự kiến sử dụng và tần suất đóng mở. Với ứng dụng công nghiệp, cần quan tâm thêm môi trường có bụi, ẩm, hóa chất, ngoài trời hoặc yêu cầu vệ sinh đặc biệt hay không.
Việc xác định nhu cầu ngay từ đầu giúp tránh tình trạng chọn một model chỉ vì kích thước phù hợp nhưng lại không phù hợp với kiểu gá lắp hoặc điều kiện vận hành thực tế.
3.2. Chọn theo kích thước và thông số kỹ thuật

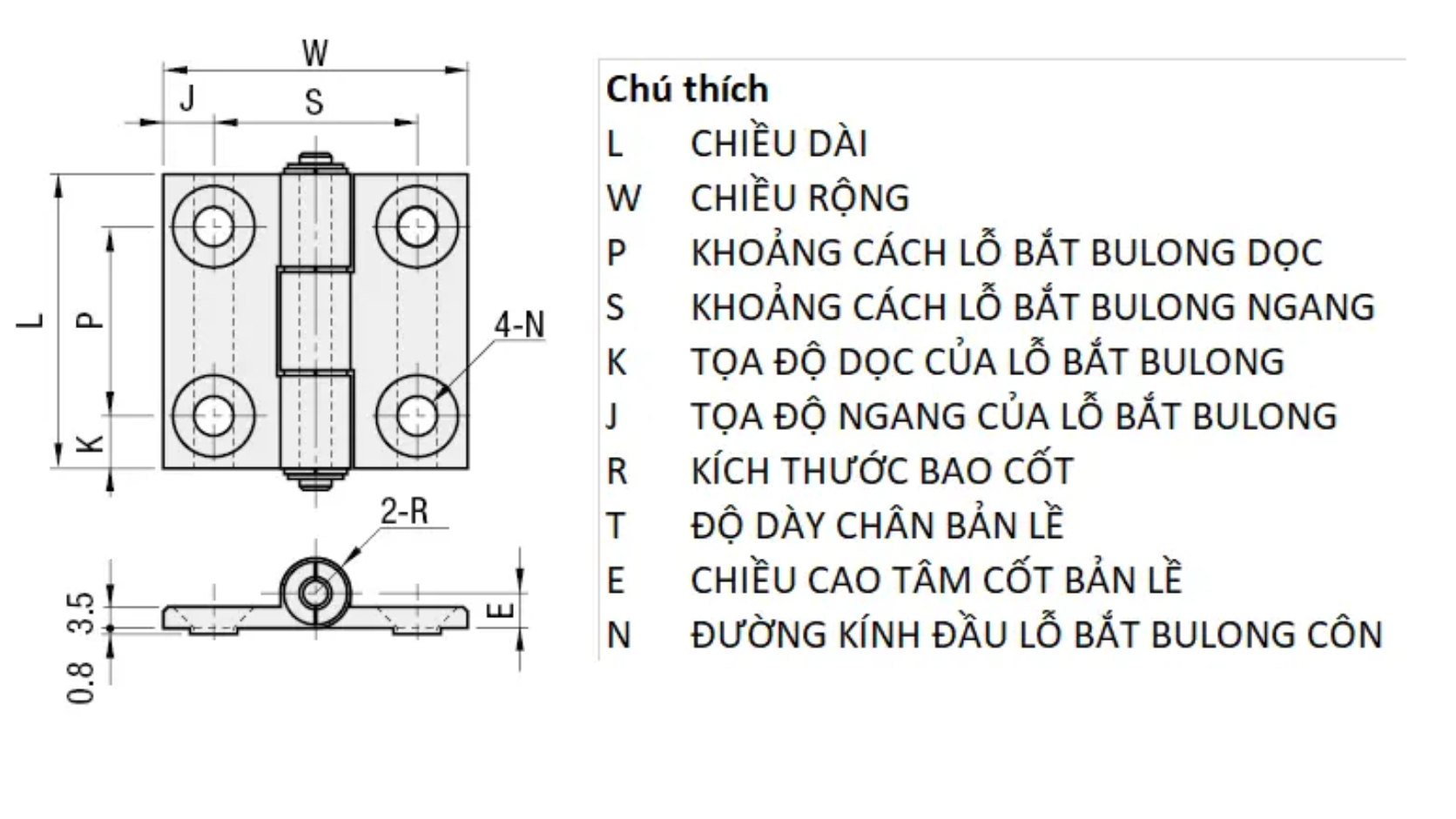

Các kích thước cần kiểm tra gồm chiều dài lá bản lề, chiều rộng, độ dày, khoảng cách lỗ, kích thước phần khớp xoay và kích thước vùng lắp đặt nếu catalogue của model cung cấp. Đây là những thông số quyết định bản lề có thể lắp vừa vào kết cấu hay không.
Ví dụ, Mecsu có các model bản lề lá nhôm với chiều dài 47 mm, 63 mm và các model dài hơn. HHPSN8-45 có chiều dài 63 mm, nhưng không nên lấy kích thước này để suy luận rằng mọi model có cùng chiều dài sẽ có cùng khả năng lắp đặt hoặc cùng kích thước lỗ. Mỗi mã cần được đối chiếu riêng theo bản vẽ và thông số kỹ thuật.
| Thông số |
Ý nghĩa khi lựa chọn |
| Chiều dài |
Giúp xác định kích thước tổng thể và vùng gá lắp của bản lề. |
| Chiều rộng |
Ảnh hưởng đến diện tích tiếp xúc và khả năng bố trí trên kết cấu. |
| Độ dày |
Liên quan đến không gian lắp đặt và hình học của cụm bản lề. |
| Vị trí lỗ |
Phải tương thích với vị trí bắt vít hoặc phần tử liên kết trên kết cấu. |
| Cấu tạo khớp |
Quyết định cách bản lề tạo chuyển động và khả năng tương thích với thiết kế. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu cần được lựa chọn theo môi trường và yêu cầu của kết cấu. Hợp kim nhôm phù hợp với nhiều thiết kế cần trọng lượng nhẹ và thường được sử dụng trong hệ nhôm định hình. Inox có lợi thế về khả năng chống ăn mòn trong nhiều môi trường, nhưng mức độ phù hợp còn phụ thuộc vào môi trường thực tế và cấu tạo hoàn chỉnh của bản lề. Với nhựa kỹ thuật, đặc tính cơ học, khả năng chịu hóa chất và nhiệt độ thay đổi theo từng loại polymer và cấp vật liệu.
Không nên mặc định một vật liệu là tốt nhất cho mọi trường hợp. Nếu bản lề được dùng trong môi trường có hóa chất, độ ẩm cao hoặc nhiệt độ đặc biệt, cần kiểm tra datasheet của đúng model thay vì chỉ dựa vào tên vật liệu.
3.4. Chọn theo thiết kế và khả năng làm việc
Khả năng làm việc của bản lề không chỉ phụ thuộc vào vật liệu. Cần xem xét đồng thời kích thước bản lề, độ dày, cấu tạo chốt và khớp xoay, kiểu cố định, số lượng bản lề, khoảng cách giữa các bản lề và kết cấu mà bản lề được gắn vào.
Đặc biệt, không nên tự quy đổi khối lượng cánh cửa thành một mức tải trọng cố định cho mọi bản lề. Khối lượng chỉ là một phần của bài toán; vị trí trọng tâm và khoảng cách từ trọng tâm đến trục bản lề cũng ảnh hưởng đến tải tác dụng lên cụm bản lề. Khi nhà sản xuất không công bố tải trọng định mức, cần kiểm tra catalogue hoặc yêu cầu tư vấn kỹ thuật thay vì tự đặt ra hệ số dự phòng chung.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Nếu dùng bản lề để thay thế sản phẩm đang có, không nên chỉ đo chiều dài rồi chọn model có kích thước gần nhất. Cần đối chiếu vị trí lỗ, chiều rộng, độ dày, hình dạng lá, kiểu khớp, vật liệu và phương thức cố định. Với bản lề dùng cho nhôm định hình, cần kiểm tra cả kiểu gá lắp và không gian thực tế của profile.
Trước khi đặt mua, nên đối chiếu tên sản phẩm, thương hiệu, mã model, kích thước, vật liệu và các thông số quan trọng với catalogue hoặc bản vẽ kỹ thuật. Những model có tên gần giống nhau có thể khác về kích thước hoặc thiết kế lắp đặt.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có nhiều model tương tự, yêu cầu tải hoặc tần suất đóng mở cao, môi trường đặc biệt, cần thay thế một mã đang sử dụng hoặc thông tin trên website chưa đủ để xác định chính xác model. Không nên tự suy đoán tải trọng, nhiệt độ làm việc, khả năng tương thích hoặc kích thước lắp chỉ từ tên mã.
Các lỗi thường gặp nhất là chọn theo chiều dài duy nhất, nhầm model gần giống, bỏ qua vị trí lỗ lắp, chọn vật liệu không phù hợp với môi trường hoặc thay thế một model bằng sản phẩm khác mà chưa kiểm tra cấu tạo.
Nhu cầu sử dụng → điều kiện làm việc → xác định thông số kích thước → chọn vật liệu/tiêu chuẩn/thiết kế phù hợp → kiểm tra khả năng làm việc và tương thích → đối chiếu catalogue/bảng thông số → xác nhận đúng mã sản phẩm trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt bản lề lá
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã bản lề, kích thước, vật liệu, số lượng và tình trạng sản phẩm. Đồng thời kiểm tra bề mặt hoặc khung cần lắp để bảo đảm vị trí gá phù hợp với thiết kế của bản lề.
4.2. Chuẩn bị
Chuẩn bị dụng cụ cố định phù hợp với kiểu lỗ và phần tử liên kết của từng model. Với bản lề dùng trên nhôm định hình hoặc kết cấu máy, cần xác định trước vị trí gá để tránh va chạm với các bộ phận xung quanh.
4.3. Lắp đặt & sử dụng
Đặt hai lá bản lề đúng vị trí trên hai bộ phận cần liên kết, căn chỉnh các lỗ và cố định theo thiết kế. Sau khi lắp, đóng mở thử với biên độ phù hợp để kiểm tra chuyển động của cụm bản lề và phát hiện hiện tượng cạ, lệch hoặc kẹt.
4.4. Kiểm tra sau khi lắp
Kiểm tra độ chắc chắn của các điểm cố định, độ thẳng của cánh và khả năng đóng mở. Nếu model có yêu cầu bảo dưỡng riêng, thực hiện theo hướng dẫn của nhà sản xuất; không tự áp dụng một loại dầu hoặc chu kỳ bôi trơn cho mọi loại bản lề.
5. Những lỗi thường gặp khi sử dụng bản lề lá
5.1. Chọn sai kích thước hoặc model
Hai bản lề có chiều dài tương tự vẫn có thể khác về chiều rộng, vị trí lỗ hoặc cấu tạo khớp. Vì vậy cần kiểm tra đầy đủ kích thước thay vì chỉ dựa vào chiều dài.
5.2. Lắp không đúng vị trí
Vị trí lắp ảnh hưởng đến khả năng phân bố tải và chuyển động của cánh. Không nên tự áp dụng một tỷ lệ cố định cho mọi loại cửa; vị trí và số lượng bản lề cần căn cứ vào thiết kế thực tế và hướng dẫn của model.
5.3. Bỏ qua điều kiện môi trường
Vật liệu phù hợp trong môi trường khô có thể không phải lựa chọn tối ưu trong môi trường ẩm, hóa chất hoặc ngoài trời. Với điều kiện đặc biệt, cần kiểm tra thông số vật liệu và model cụ thể.
6. Bản lề lá có cần chọn theo tải trọng của cánh cửa không?
Có. Tuy nhiên không nên chỉ lấy khối lượng cánh cửa để kết luận một bản lề có chịu được hay không. Cần xem xét đồng thời khối lượng, kích thước và trọng tâm của cánh, số lượng bản lề, khoảng cách bố trí, kiểu gá lắp và thông số tải do nhà sản xuất công bố nếu có. Nếu không có dữ liệu tải định mức cho model đang chọn, nên cung cấp đầy đủ thông tin về cánh cửa và kết cấu để được tư vấn thay vì áp dụng một hệ số tải chung cho mọi trường hợp.
