Dây Curoa (dây đai)
Dây Curoa là gì ?
Dây Curoa là một thành phần quan trọng trong hệ thống truyền động công nghiệp, được sử dụng để kết nối và truyền tải năng lượng giữa bánh răng và các thiết bị máy móc khác. Bằng cách điều chỉnh kích thước của puly, dây curoa có thể điều chỉnh tốc độ quay của bánh răng.
Dây curoa thường được làm từ cao su tự nhiên hoặc nhân tạo, có hình dạng liên tục khép kín và bề mặt mịn màng có thể được tùy chỉnh. Để tăng ma sát với puly, bên trong của dây curoa có thể được thiết kế với độ nhám hoặc gập ghềnh. Dây curoa được đánh giá cao vì khả năng chịu ma sát lớn, độ giãn dài thấp, hoạt động ổn định trong điều kiện khắc nghiệt và chịu được nhiệt độ cao.
Cấu tạo của dây Curoa
Dây đai được sản xuất từ vật liệu cao su chất lượng cao với cấu tạo từ 2 phần :
- Phần bố : thường làm bằng cao su tổng hợp, có vai trò chịu lực kéo, hạn chế tình trạng giãn dây và sinh nhiệt. Phần dây đai tổng hợp này là yếu tố quyết định độ bền và tuổi thọ của dây curoa.
- Phần cao su : là chất liệu chủ yếu của dây đai, thường làm bằng cao su tổng hợp có nguồn gốc từ dầu mỏ. Quá trình xử lý, lưu hóa, phụ gia, công nghệ và chất lượng nguyên liệu sẽ ảnh hưởng đến chất lượng của cao su, từ đó giúp dây đai hoạt động hiệu suất và ổn định.
Ứng dụng của dây curoa
Dây đai ( dây curoa ) là một thành phần quan trọng trong nhiều hệ thống truyền động và có rất nhiều ứng dụng khác nhau. Dưới đây là một số ứng dụng phổ biến của dây đai Curoa:
Máy móc công nghiệp: Dây đai thường được sử dụng để truyền động và chuyển động giữa các bộ phận trong máy móc công nghiệp như máy đào, máy ép, máy ủi, chế biến và sản xuất…
Ô tô và xe máy: Dây đai Curoa được sử dụng trong hệ thống truyền động của ô tô và xe máy để chuyển động từ động cơ đến các bộ phận khác như bơm nước, bơm dầu, máy phát điện và quạt làm mát.
Máy móc nông nghiệp: Dây đai thường được sử dụng để truyền động và chuyển động giữa các bộ phận trong các loại máy nông nghiệp như máy gặt, máy tuốt, máy thu hoạch…
Thiết bị y tế: Dây đai cũng được sử dụng trong thiết bị y tế như máy quét MRI, máy chụp X-quang và máy chạy máu. Chúng đóng vai trò quan trọng trong việc truyền động và điều khiển các bộ phận của các thiết bị này.
Sinh hoạt hàng ngày: Ngoài ra, dây đai còn xuất hiện rất nhiều trong những loại máy móc mà chúng ta tiếp xúc hàng ngày như máy giặt, máy may, máy sấy…
Các loại dây Curoa phổ biến trên thị trường hiện nay
Trên thị trường hiện nay có rất nhiều loại dây đai với đa dạng mục đích sử dụng khác nhau nhưng nhìn chung dây đai truyền động được chia ra làm 3 loại chính:
Dây Curoa Răng - Timing Belt
- Dây Curoa Răng hay còn gọi là dây curoa răng hoặc dây cam, có chức năng truyền động đồng bộ giữa các puly có răng tương ứng và điều phối hoạt động giữa các bộ phận bên ngoài và bên trong động cơ.
- Là loại dây đai có bề mặt bên trong là các đường gờ, tạo thành “răng” của dây, bề mặt bên ngoài dây láng mịn
- Dây Curoa Răng - Timing Belt có hình dạng dây khép kín (vòng lặp) với các biên dạng mặt cắt ngang khác nhau như : Dây răng vuông, dây răng tròn, dây răng HTD, dây răng STD hay dây răng kép…
- Dây curoa răng đang ngày càng được sử dụng rộng rãi vì giá cả hợp lý, hiệu suất làm việc cao với những chuyển động êm ái, trơn tru, đảm bảo hiệu quả tối ưu cho động cơ.
- Được ứng dụng rộng rãi trong các lĩnh vực như động cơ ô tô, máy công cụ (CNC), máy in 3D và nhiều loại máy khác

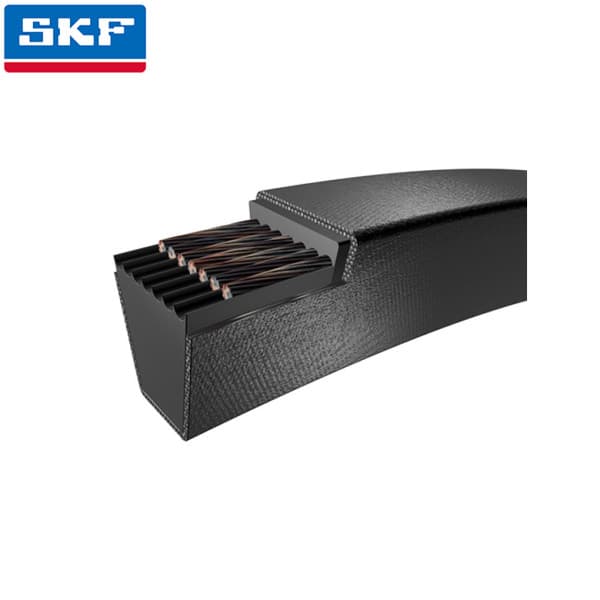

Dây Corua Thang - V Belt
- Dây curoa thang hay còn gọi là dây đai chữ V (V belt), là một thiết bị truyền lực linh hoạt và hiệu quả có khả năng truyền lực từ trục này sang trục khác.
- Là loại dây đai có hình dạng tiết diện hình thang và có góc nghiêng từ 30 đến 40 độ, giúp chúng vừa khít với các rãnh của puly,nhằm tăng thêm diện tích tiếp xúc bề mặt và độ ổn định
- Khi có lực làm căng đai, các lực thẳng đứng vuông góc với đỉnh của đai chữ V sẽ đẩy các thành của nó vào các rãnh của puly.
- Dây đai thang có khả năng truyền động hiệu quả, ít sinh nhiệt, tiếng ồn, có độ bền cao và giá thành rẻ
- Dây đai thang được chia làm 3 loại chính : Multiple V-belt, Narrow V-belt và Banded V-belt, mỗi loại có thiết kế riêng và những công dụng riêng.
Dây Curoa dẹt - Flat Belt
- Dây đai dẹt hay còn gọi là dây curoa dẹt , là loại dây đai có tiết diện hình chữ nhật hoặc hình thoi được dẹt phẳng
- Được sử dụng để truyền động giữa các puly có trục song song hoặc gần song song
- Linh hoạt, truyền động êm ái, hạn chế rung động và tiếng ồnồn
- Là loại dây đai được sử dụng để truyền tải điện năng trong các nhà máy
- Tuy nhiên khuyết điểm của loại đai này là thiết diện dẹp, mỏng và dễ bị trượt khi gặp tải trọng lớn hoặc căn chỉnh không chính xác
Các thông số cần lưu ý khi chọn dây Curoa
Trên thị trường hiện nay có nhiều loại dây curoa với kích thước khác nhau. Tuy nhiên không phải tất cả đều có thể sử dụng chung một mục đích. Để lựa chọn một chiếc dây đai đúng và phù hợp, bạn cần tính toán kĩ lưỡng chu vi của dây, dưới đây là một vài gợi ý dành cho bạn:
Đối với dây răng: L = 2C + π(D + d) + (D - d)²/4C
Đối với dây thang: L = 2C + π(D + d)/2 + (D - d)²/4C
Đối với dây dẹt: L = 2C + π(D + d)/2
Trong đó:
- L là chu vi dây
- C là khoảng cách tâm của hai puly
- D là đường kính của puly lớn
- d là đường kính của puly nhỏ
