KHÁM PHÁ CHUYÊN SÂU VỀ VÒNG BI CÔN VÒNG BI KIM
Vòng Bi Kim là gì?
Trong thế giới đa dạng của các loại ổ lăn, Vòng bi kim (Needle Roller Bearing) nổi bật như một giải pháp kỹ thuật độc đáo, đặc biệt hiệu quả khi không gian lắp đặt theo phương bán kính (chiều dày) là yếu tố cực kỳ hạn chế. Thường được biết đến với các tên gọi khác như Bạc đạn kim hay Ổ lăn kim, loại vòng bi này thuộc họ vòng bi đũa nhưng sử dụng các phần tử lăn rất đặc trưng: các con lăn hình trụ có chiều dài lớn hơn đáng kể so với đường kính (thường tỷ lệ L/D > 3), trông giống như những cây kim nhỏ.
Chính thiết kế "kim" này mang lại cho Vòng bi kim khả năng chịu tải trọng hướng tâm (lực vuông góc với trục quay) rất cao trong một tiết diện hướng kính tối thiểu. Nói cách khác, khi bạn cần một ổ lăn mạnh mẽ nhưng lại không có nhiều không gian theo chiều dày để lắp đặt, Vòng bi kim thường là lựa chọn tối ưu.
Vậy cấu tạo của chúng ra sao? Có những loại Vòng bi kim nào? Ưu nhược điểm của từng loại là gì và chúng được ứng dụng cụ thể ở đâu? Bài viết này của Mecsu sẽ cung cấp một cái nhìn toàn diện về cấu tạo, phân loại, vật liệu, cách đọc mã hiệu, ứng dụng và những lưu ý quan trọng khi lựa chọn và sử dụng loại ổ lăn đặc biệt này.
Tại Sao Nên Sử Dụng Vòng Bi Kim? Ưu Điểm Chính
Vòng bi kim mang lại những lợi thế kỹ thuật khác biệt, khiến chúng trở nên không thể thiếu trong nhiều ứng dụng:
- Tiết Kiệm Không Gian Tối Đa Theo Phương Bán Kính: Đây là ưu điểm nổi bật nhất. Nhờ đường kính con lăn rất nhỏ, chiều cao tiết diện của Vòng bi kim (khoảng cách giữa đường kính trong và đường kính ngoài) là cực kỳ thấp.
- Khả Năng Chịu Tải Hướng Tâm Cao: Dù nhỏ gọn, nhưng tiếp xúc đường giữa nhiều con lăn kim và rãnh lăn cho phép Vòng bi kim chịu được tải trọng hướng tâm lớn hơn đáng kể so với vòng bi cầu có cùng chiều cao tiết diện.
- Độ Cứng Vững Tốt: Số lượng lớn các con lăn kim tiếp xúc đồng thời với rãnh lăn giúp tăng độ cứng vững cho hệ thống ổ đỡ, giảm thiểu biến dạng dưới tác dụng của tải trọng, đảm bảo độ chính xác vị trí trục.
- Trọng Lượng Nhẹ (Đặc biệt loại Vỏ Dập và Cụm Kim): Giúp giảm trọng lượng tổng thể của thiết bị, có lợi cho các ứng dụng cần giảm quán tính.
Tuy nhiên, cần lưu ý rằng hầu hết các loại Vòng bi kim tiêu chuẩn có khả năng chịu tải dọc trục rất hạn chế hoặc không có, và một số loại nhạy cảm hơn với độ lệch tâm so với vòng bi cầu.
Cấu Tạo Cơ Bản Của Vòng Bi Kim
Mặc dù có nhiều biến thể, một Vòng bi kim thường bao gồm các thành phần chính sau:
Con lăn kim (Needle Rollers)
Là trái tim của vòng bi, đây là các phần tử lăn hình trụ dài và mỏng (L/D > 3), làm từ thép chịu lực cao cấp đã qua nhiệt luyện, chịu trách nhiệm chính trong việc chịu tải trọng hướng tâm.
Vòng cách (Cage)
Bộ phận định vị và hướng dẫn con lăn kim có chức năng giữ chúng cách đều nhau, tránh va chạm và giúp giảm ma sát trong quá trình hoạt động. Vòng cách thường được chế tạo từ thép dập hoặc nhựa kỹ thuật (Polyamide) để đảm bảo độ bền và khả năng làm việc ổn định. Một số loại vòng bi kim đặc biệt (Full Complement) không có vòng cách để chứa nhiều con lăn hơn, tăng khả năng chịu tải tĩnh nhưng giới hạn tốc độ quay.
Vòng ngoài (Outer Ring)
Đây là bộ phận có sự khác biệt lớn giữa các loại Vòng bi kim:
- Vỏ dập (Drawn Cup): Làm từ thép tấm mỏng, dập định hình và nhiệt luyện bề mặt rãnh lăn. Nhẹ, rẻ, tiết kiệm không gian tối đa, lắp chặt vào lỗ.
- Vòng gia công (Machined Ring): Làm từ thép ống/thanh đặc, gia công (tiện, mài) chính xác. Dày hơn, cứng vững hơn, chính xác hơn, chịu tải nặng tốt hơn.
- Không có vòng ngoài: Loại Cụm kim và vòng cách (K/KT series) không có vòng ngoài, sử dụng trực tiếp lỗ trong thân máy làm rãnh lăn ngoài.
Vòng trong (Inner Ring)
Bộ phận này cũng có thể được tùy biến linh hoạt theo yêu cầu sử dụng:
- Có vòng trong đi kèm: Các seri như NA, NKI có vòng trong gia công riêng biệt, lắp lên trục.
- Không có vòng trong: Các seri như HK, BK, RNA, NK, K/KT được thiết kế để chạy trực tiếp trên bề mặt trục. Yêu cầu trục phải được tôi cứng và mài nhẵn đạt tiêu chuẩn rãnh lăn. Đây là cách tối ưu không gian nhất.
- Vòng trong rời (IR Series): Có thể mua riêng để sử dụng kết hợp với các loại vòng bi không có vòng trong (như HK, RNA, K) khi trục không đạt chuẩn.
Phân Loại Các Loại Vòng Bi Kim Chính
Thế giới Vòng bi kim rất đa dạng, mỗi loại được thiết kế cho những nhu cầu cụ thể:
Tiêu chí
Vòng bi kim kiểu lồng
Vòng bi kim kiểu cốc
Vòng bi kim tải trọng nặng
Vòng bi kim kết hợp bi cầu chặn trục
Vòng bi kim chặn trục
Tải trọng chính
Hướng tâm
Hướng tâm
Hướng tâm cao
Hướng tâm và trục dọc
Trục dọc
Không gian lắp đặt
Nhỏ gọn
Rất nhỏ gọn
Trung bình
Trung bình
Rất nhỏ gọn
Độ phức tạp thiết kế
Trung bình
Thấp
Trung bình
Cao
Trung bình
Tốc độ quay tối đa
Cao
(15,000-22,000 rpm)
Trung bình (10,000-15,000 rpm)
Trung bình (8,000-12,000 rpm)
Trung bình (7,000-10,000 rpm)
Thấp (3,600-9,000 rpm)
Giá thành
Trung bình
Thấp
Cao
Rất cao
Trung bình - Cao
Ưu điểm nổi bật
Phân bố tải đều, giảm rung động
Nhẹ, dễ lắp, tiết kiệm không gian
Chịu tải lớn, bền trong môi trường khắc nghiệt
Đa năng, chịu lực đa hướng, tiết kiệm linh kiện
Chịu tải dọc cao, mỏng, tiết kiệm chiều cao
Nhược điểm
Không chịu tải dọc trục lớn
Yêu cầu trục cứng, tải thấp hơn
Kích thước lớn hơn, nặng hơn
Giá cao, bảo trì phức tạp
Không chịu tải hướng tâm
Hình ảnh minh họa

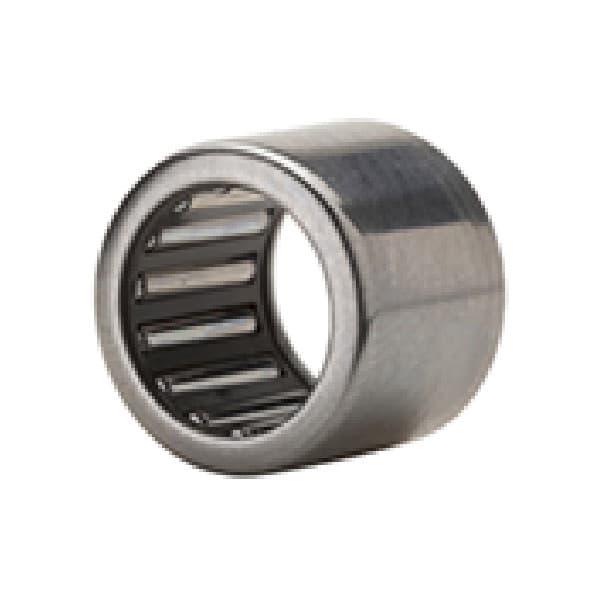

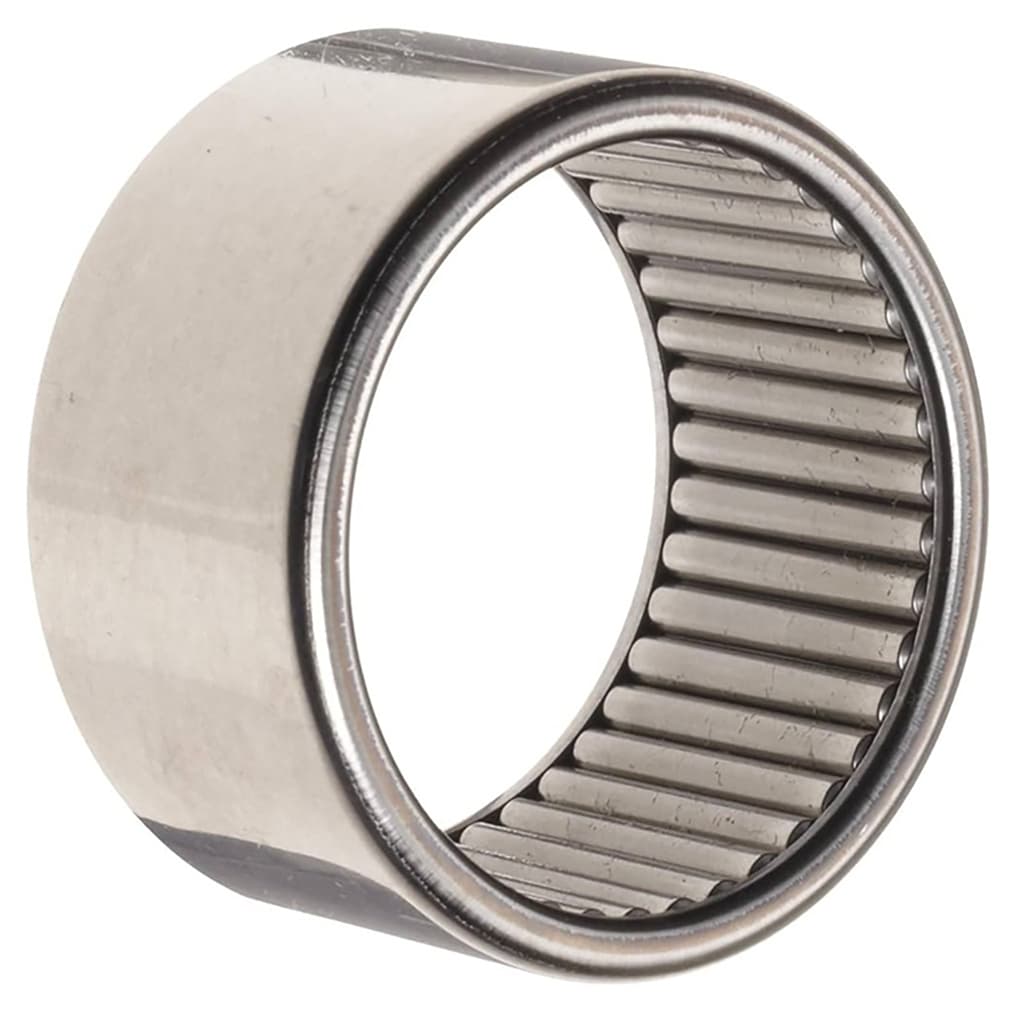

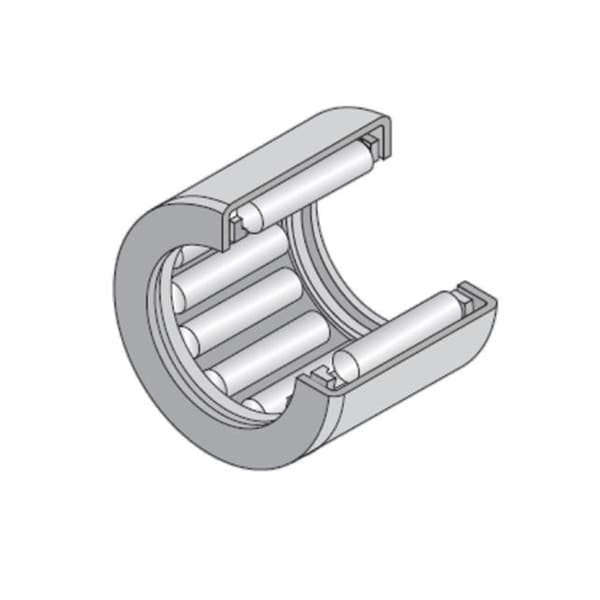

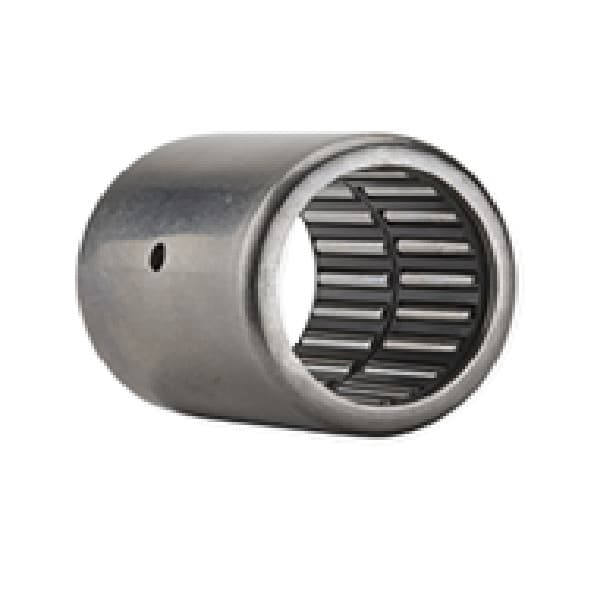

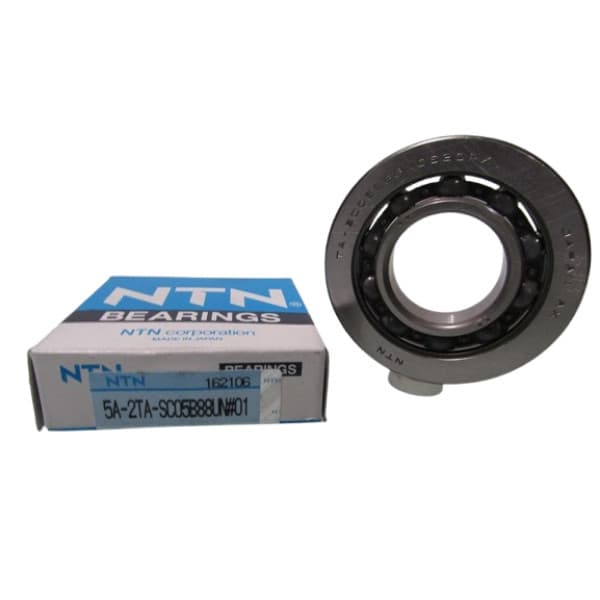

- Đặc điểm: Vòng ngoài mỏng làm từ thép dập, lắp chặt vào lỗ. Là loại phổ biến và kinh tế nhất.
- Phân loại nhỏ:

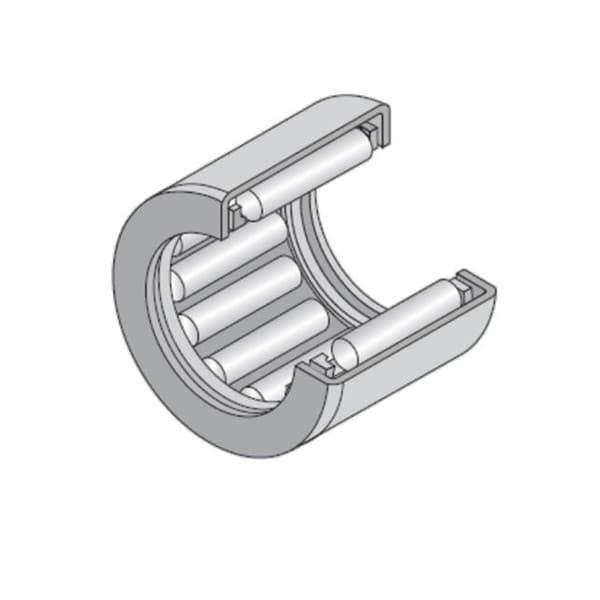

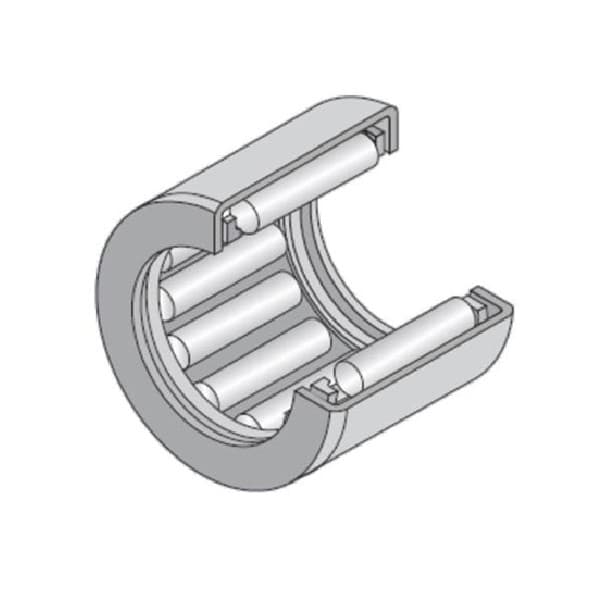

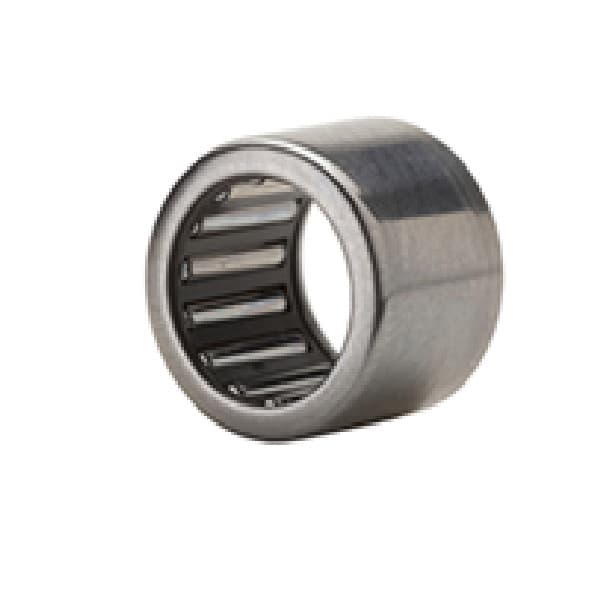

- Đáy hở (Open End - HK, SCE...): Cho phép trục đi xuyên qua.

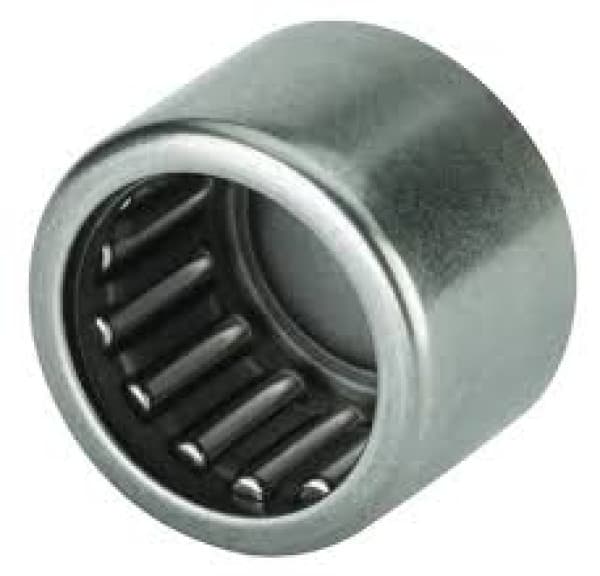

- Đáy kín (Closed End - BK, BCE...) là loại thiết kế có một đầu trục được bịt kín hoàn toàn.

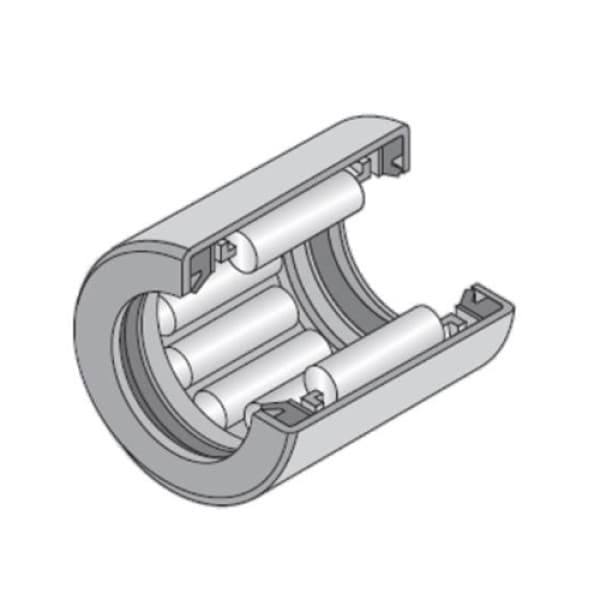

- Có phớt (RS, 2RS): Tăng khả năng bảo vệ và giữ mỡ.
- Không vòng cách (Full Complement - F, FY...): Chịu tải nặng, tốc độ thấp.
- Ứng dụng: Rất rộng rãi trong ô tô, xe máy, dụng cụ điện, thiết bị văn phòng...=

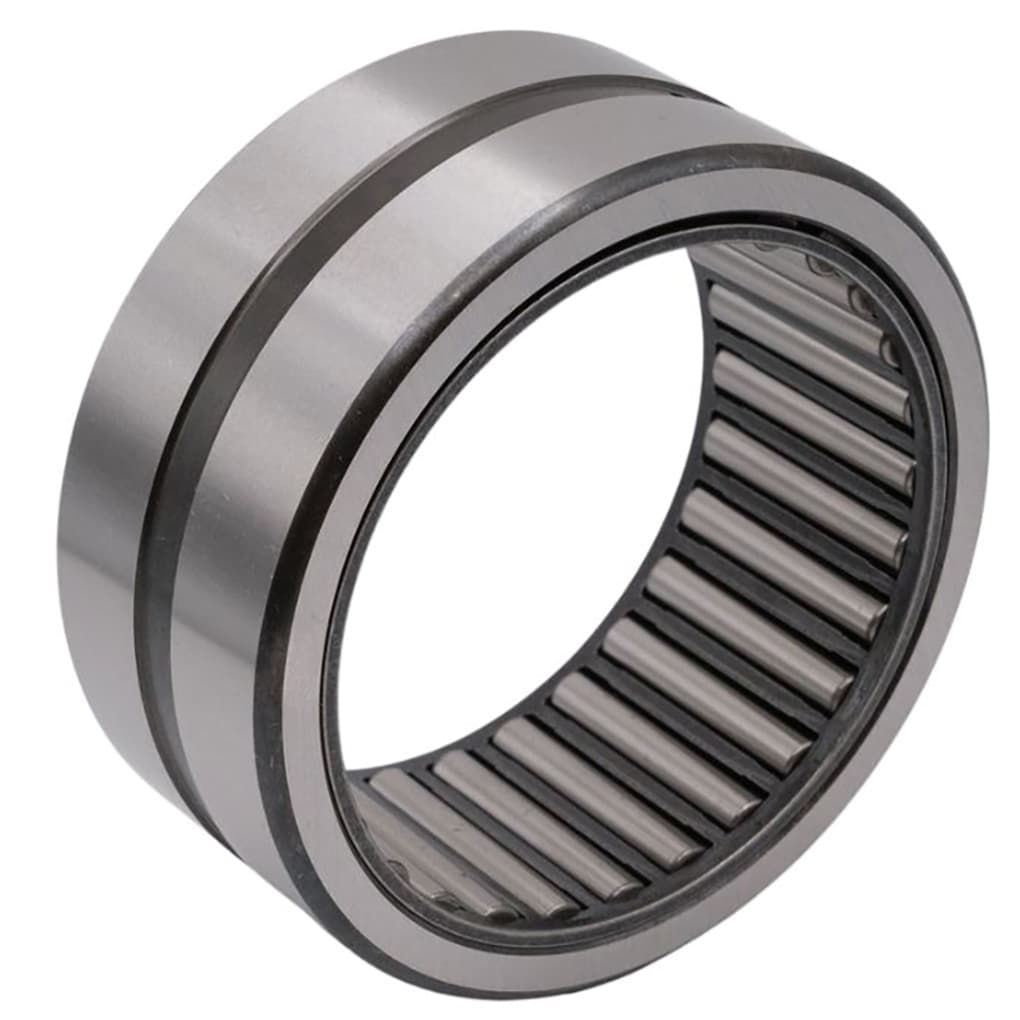

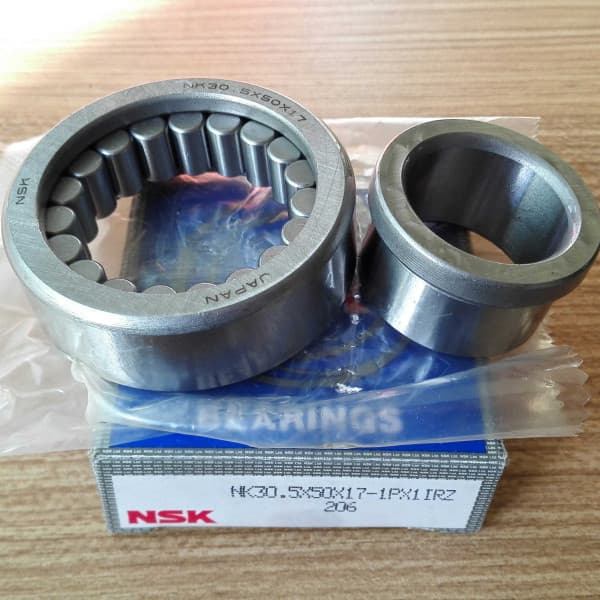

Đặc điểm: Vòng ngoài (và vòng trong nếu có) dày, cứng, được gia công chính xác từ thép đặc. Chịu tải nặng, độ chính xác và độ cứng vững cao hơn loại vỏ dập.
Phân loại nhỏ:
- Có vòng trong (NA, NKI...): Lắp đặt đơn giản hơn lên trục thường.
- Không có vòng trong (RNA, NK...): Yêu cầu trục tôi cứng, tiết kiệm không gian hơn.
- Có/không có gờ chặn (Flanges): Ảnh hưởng khả năng dẫn hướng và chịu tải dọc trục nhẹ.
- Có/không có phớt (RS, 2RS).
Ứng dụng: Máy công cụ, hộp số công nghiệp, bơm thủy lực, ứng dụng đòi hỏi độ chính xác và cứng vững.

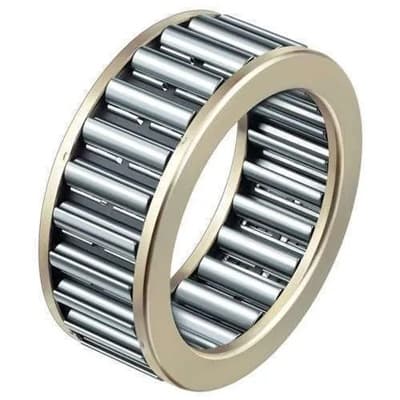

- Đặc điểm: Dạng tối giản nhất, chỉ gồm con lăn kim và vòng cách. Không có vòng trong lẫn vòng ngoài.
- Yêu cầu: Bắt buộc phải sử dụng bề mặt trục và lỗ ổ đỡ làm rãnh lăn (phải được tôi cứng và mài nhẵn đạt chuẩn).
- Ưu điểm: Giúp tối ưu hóa không gian lắp đặt và giảm thiểu trọng lượng đến mức tối đa.
- Ứng dụng: Tay biên động cơ, bánh răng hành tinh hộp số, các vị trí cực kỳ hạn chế không gian.

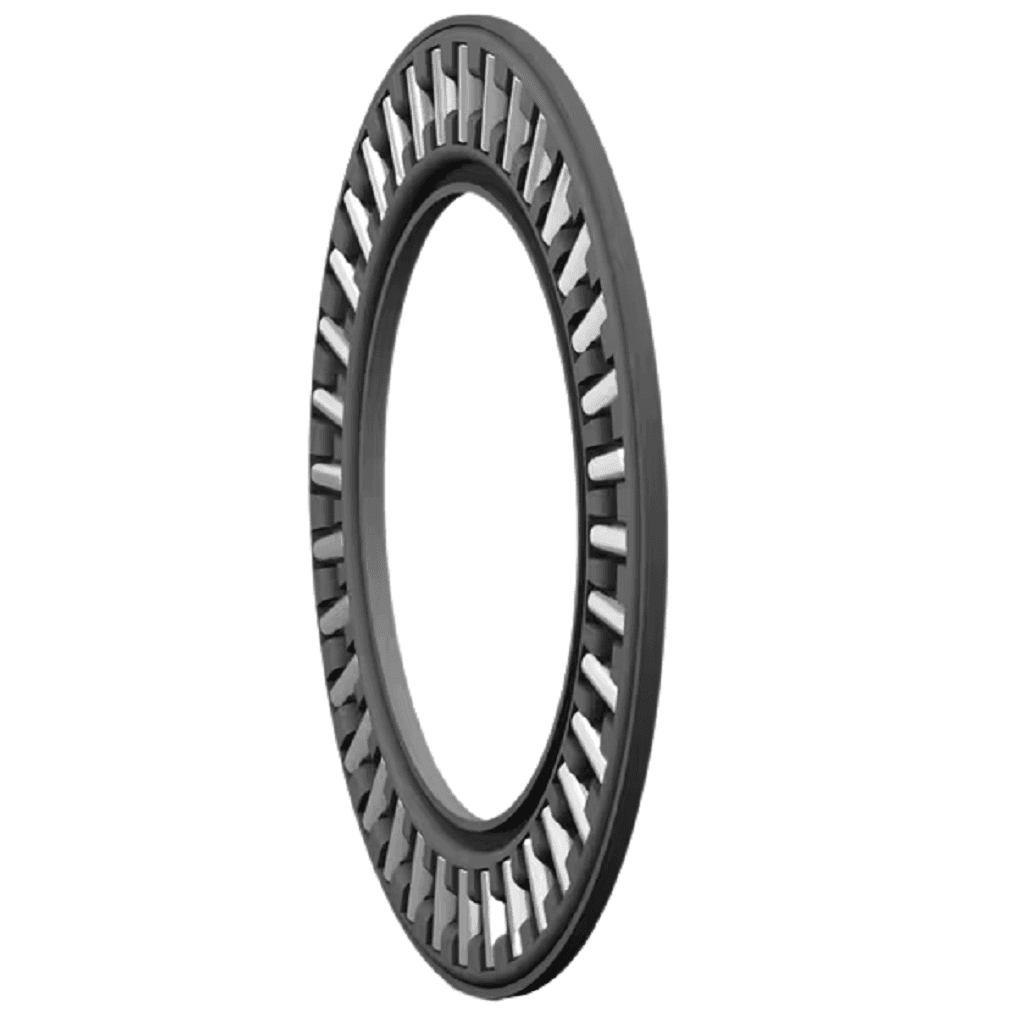

- Đặc điểm: Được thiết kế đặc biệt để chịu tải trọng dọc trục (Axial Load). Gồm một vòng cách chứa các con lăn kim bố trí hướng tâm. Thường sử dụng kết hợp với các vòng đệm chặn phẳng (AS series) làm bề mặt rãnh lăn.
- Ưu điểm: Tiết diện theo chiều trục rất mỏng, chịu tải dọc trục tốt.
- Ứng dụng: Phù hợp với các cơ cấu cần chịu lực dọc trục trong không gian hạn chế, chẳng hạn như hệ thống ly hợp hoặc hộp số.

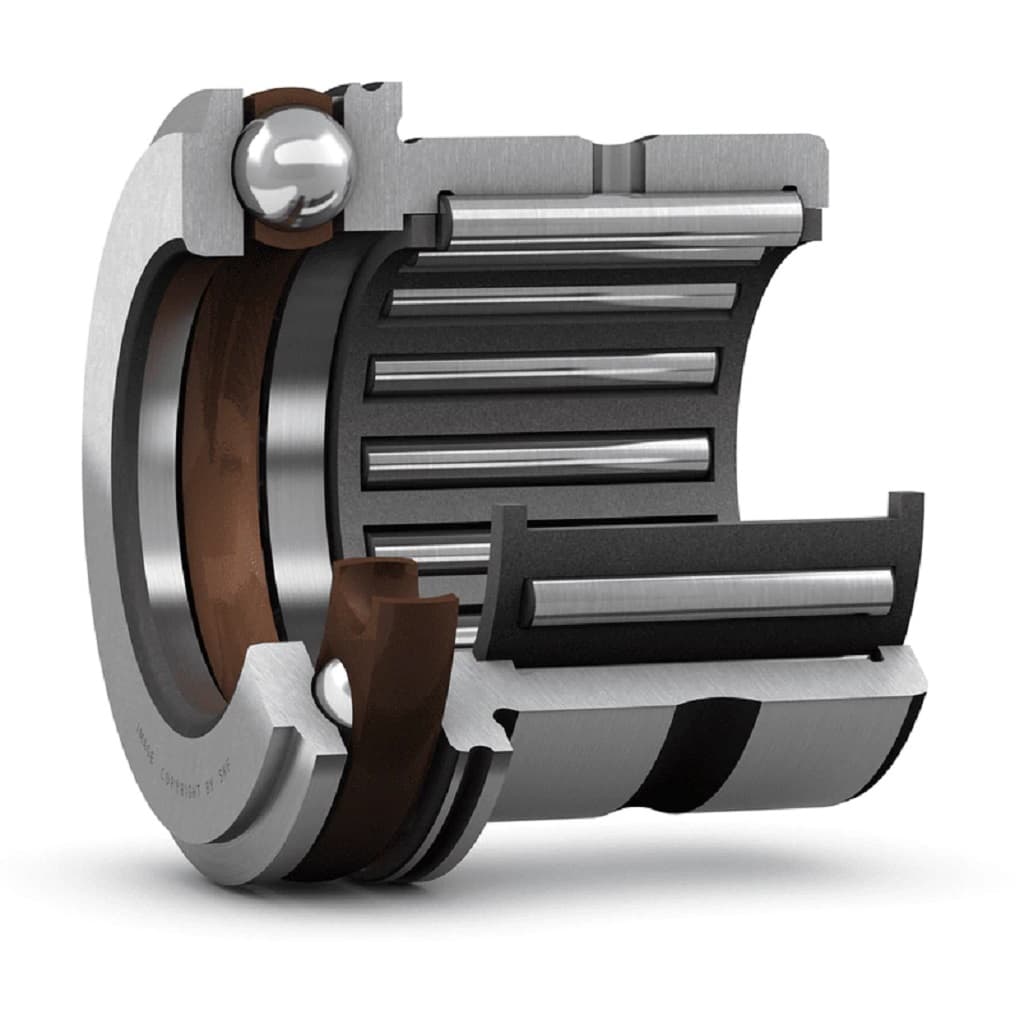

- Đặc điểm: Kết hợp khả năng chịu tải của hai loại vòng bi trong cùng một cụm. Phổ biến nhất là kết hợp:
- Một vòng bi kim (vỏ dập hoặc vòng gia công) chịu tải hướng tâm.
- Vòng bi cầu chặn hoặc vòng bi kim chặn được sử dụng để chịu tải theo phương dọc trục.
- Ký hiệu: Thường là NKX, NKXR (kết hợp vòng bi kim chặn), NKIB (kết hợp vòng bi cầu chặn).
- Ưu điểm: Chịu được đồng thời cả tải hướng tâm và dọc trục trong một ổ lăn nhỏ gọn.
- Ứng dụng: Các vị trí trục đứng, trục vít me, bánh răng côn... nơi có cả hai loại tải trọng.
Cách Đọc Hiểu Mã Hiệu (Part Number) của Vòng Bi Kim
Hệ thống mã hiệu giúp xác định chính xác loại và kích thước Vòng bi kim. Dưới đây là một số quy tắc chung (luôn tham khảo catalogue nhà sản xuất để chắc chắn):
Loại Vỏ Dập
- HK: Đáy hở, hệ mét.
- BK: Đáy kín, hệ mét.
- SCE/BCE: Đáy hở/kín, hệ inch.
- F/FY/MF: Loại không vòng cách (Full Complement).
- B/BA/J/JH: Các ký hiệu khác cho hệ inch, đáy hở.
- Số: Thường chỉ kích thước Fw và B (ví dụ HK 1012 -> Fw=10, B=12; SCE88 -> Fw=8/16", B=8/16").
- Hậu tố: RS (1 phớt), 2RS (2 phớt).
Loại Vòng Gia Công
- NA/NKI: Có vòng trong. Số cuối theo quy ước chỉ đường kính lỗ 'd'. Số đầu chỉ Seri kích thước.
- RNA/NK: Không có vòng trong. Số cuối của RNA tham chiếu 'd' của NA tương ứng (Fw phải tra). Số của NK thường chỉ Fw/B trực tiếp.
- Hậu tố: RS/2RS (phớt), TV/TN (vòng cách nhựa), AS (lỗ bôi trơn), P6/P5 (chính xác cao), C3/C4 (khe hở lớn), S0/S1/S2 (chịu nhiệt).
Loại Cụm Kim và Vòng Cách
- K: Ký hiệu phổ biến nhất, hệ mét.
- Số: Thường theo định dạng Fw x D_cage x C.
- Hậu tố: TN/TV (vòng cách nhựa), ZW (hai dãy).
Loại Chặn và Kết Hợp
- AXK: Vòng bi kim chặn. Số chỉ đường kính trong danh nghĩa 'd'.
- AS: Vòng đệm chặn. Số chỉ đường kính trong danh nghĩa 'd'.
- NKX/NKXR/NKIB: Vòng bi kết hợp. Mã hiệu phức tạp hơn, cần tra catalogue.
Hướng Dẫn Lựa Chọn Vòng Bi Kim Phù Hợp
Chọn đúng loại Vòng bi kim đòi hỏi xem xét kỹ lưỡng nhiều yếu tố:
Không Gian Lắp Đặt
Đây thường là yếu tố quyết định đầu tiên. Xác định giới hạn về đường kính ngoài (D), đường kính trục (d hoặc Fw) và chiều rộng (B/C). Vòng bi kim là giải pháp hàng đầu khi không gian hướng kính cực kỳ hạn chế.
Tải Trọng và Tốc Độ
- Tải trọng: Tính toán tải trọng hướng tâm (và dọc trục nếu có). Vòng bi kim chịu tải hướng tâm rất tốt. Loại Full Complement chịu tải tĩnh/động cao nhất. Loại vòng gia công chịu tải nặng tốt hơn vỏ dập.
- Tốc độ: Xác định tốc độ quay yêu cầu. Loại có vòng cách cho phép tốc độ cao hơn Full Complement. Vòng cách nhựa thường cho tốc độ cao hơn thép. Loại vỏ dập có giới hạn tốc độ thấp hơn loại vòng gia công.
Yêu Cầu Về Trục và Lỗ Ổ Đỡ
- Trục: Nếu chọn loại không có vòng trong (HK, BK, RNA, NK, K), trục bắt buộc phải được tôi cứng (HRC 58-64) và mài nhẵn (Ra < 0.4µm) đạt tiêu chuẩn rãnh lăn. Nếu không, phải dùng loại có vòng trong (NA, NKI) hoặc thêm vòng trong rời (IR).
- Lỗ ổ đỡ: Cần gia công đạt dung sai phù hợp để lắp chặt (cho loại vỏ dập) hoặc lắp theo khuyến cáo (cho loại vòng gia công). Độ cứng của vật liệu gối đỡ cũng ảnh hưởng đến khả năng chịu tải của loại vỏ dập.
Môi Trường và Yêu Cầu Làm Kín
Môi trường làm việc có bụi bẩn, ẩm ướt không? Nếu có, ưu tiên chọn loại có phớt (RS/2RS). Nếu môi trường khắc nghiệt hơn, có thể cần giải pháp làm kín bổ sung bên ngoài.
Yêu Cầu Chịu Tải Dọc Trục
Hầu hết Vòng bi kim không chịu tải dọc trục. Nếu có tải dọc trục đáng kể, cần chọn loại Vòng bi kim chặn (AXK) hoặc Vòng bi kim kết hợp (NKX, NKIB...).
Tham Khảo Catalogue và Nhà Cung Cấp
Luôn đối chiếu lựa chọn với catalogue kỹ thuật của nhà sản xuất uy tín (INA, IKO, SKF, NSK...) và liên hệ nhà cung cấp như Mecsu để được tư vấn, đảm bảo chọn đúng mã hàng và mua sản phẩm chính hãng.
Ứng Dụng Thực Tế Của Vòng Bi Kim
Nhờ sự đa dạng và ưu thế về kích thước/khả năng chịu tải, Vòng bi kim có mặt trong vô số thiết bị:
- Ngành ô tô, xe máy: Hộp số, động cơ (tay biên, xupap, bơm), khớp các-đăng, hệ thống lái, phanh...
- Dụng cụ điện cầm tay: Máy khoan, máy mài, máy cưa…
- Thiết bị văn phòng: Máy photocopy, máy in...
- Máy móc công nghiệp: Hộp giảm tốc, máy công cụ, bơm thủy lực, máy nén, thiết bị dệt, máy in…
- Robot công nghiệp: Các khớp nối nhỏ gọn.
- Thiết bị y tế: Một số dụng cụ phẫu thuật, máy móc xét nghiệm.
.
Lưu Ý Khi Lắp Đặt và Bảo Dưỡng Vòng Bi Kim
Lắp Đặt
- Vệ sinh: Luôn giữ sạch sẽ vòng bi, trục, lỗ và khu vực làm việc.
- Dụng cụ: Sử dụng dụng cụ phù hợp. Tuyệt đối không dùng búa đóng trực tiếp.
- Loại Vỏ Dập: Bắt buộc dùng trục gá/chày đóng (mandrel) có vai, ép vào mặt đầu có khắc chữ/ký hiệu.
- Loại Vòng Gia Công: Dùng ống đóng phù hợp chỉ tác động lên vòng cần lắp (vòng trong lên trục, vòng ngoài vào lỗ) hoặc dùng cảo, máy ép. Có thể gia nhiệt nhẹ vòng trong (<120°C) khi lắp chặt.
- Loại Cụm Kim: Dùng trục gá chuyên dụng để dẫn hướng vào trục/lỗ.
- Kiểm tra trục/lỗ: Đảm bảo đạt yêu cầu về độ cứng, độ nhám, dung sai trước khi lắp loại không vòng trong/ngoài.
- Lực ép: Phải đều, thẳng trục, từ từ.
Bôi Trơn
- Loại có phớt: Thường bôi mỡ sẵn, không cần tái bôi trơn.
- Loại hở: Cần bôi trơn ban đầu (mỡ hoặc dầu) và có kế hoạch tái bôi trơn định kỳ dựa trên điều kiện vận hành.
- Chọn đúng loại: Sử dụng chất bôi trơn phù hợp với tốc độ, nhiệt độ, tải trọng theo khuyến cáo.
Bảo Dưỡng
- Kiểm tra định kỳ: Theo dõi tiếng ồn, độ rung, nhiệt độ.
- Giữ sạch: Bảo vệ vòng bi khỏi bụi bẩn, hơi ẩm.
- Tái bôi trơn (cho loại hở): Theo lịch trình hoặc khi cần thiết.
FAQ - Giải Đáp Thắc Mắc Về Vòng Bi Kim
- Vòng bi kim khác vòng bi cầu/đũa thường chỗ nào?
Khác biệt chính là con lăn dạng kim (dài, mỏng, L/D > 3) và tiết diện rất nhỏ gọn. Chuyên chịu tải hướng tâm cao trong không gian hẹp.
- Tại sao vòng bi kim nhỏ mà chịu tải hướng tâm tốt?
Do có nhiều con lăn kim tạo tiếp xúc đường dọc theo chiều dài với rãnh lăn, giúp phân bổ tải trọng trên diện tích lớn hơn.
- Khi nào nên dùng loại có vòng trong, khi nào không?
Dùng loại không vòng trong (HK, RNA, K...) khi trục có thể tôi cứng và mài nhẵn làm rãnh lăn -> tiết kiệm không gian tối đa. Dùng loại có vòng trong (NA, NKI...) nếu trục không đủ cứng hoặc không thể gia công chính xác.
- Lắp vòng bi kim cần chú ý gì nhất?
Với loại vỏ dập, phải dùng trục gá ép vào mặt có chữ. Với loại không vòng trong/ngoài, phải đảm bảo trục/lỗ đạt chuẩn. Luôn dùng lực ép đều, không đóng búa.
- Vòng bi kim có cần bôi trơn thường xuyên không?
Loại hở cần bôi trơn ban đầu và định kỳ. Loại có phớt thường được tra sẵn mỡ cho tuổi thọ hoạt động.
- Vòng bi kim chịu tải dọc trục được không?
Hầu hết không được. Cần dùng loại chặn (AXK) hoặc kết hợp (NKX...) nếu có tải dọc trục.
- Mua bạc đạn kim chính hãng ở đâu?
Nên mua tại các nhà cung cấp uy tín chuyên về vòng bi như Mecsu để đảm bảo hàng chính hãng từ các thương hiệu như INA, IKO, SKF, NSK, Koyo...
- So sánh giá giữa các loại vòng bi kim?
Thường thì: Cụm kim < Vỏ dập < Vòng gia công. Loại có phớt, không vòng cách, cấp chính xác cao, vật liệu đặc biệt sẽ đắt hơn.
