Phe Gài Trục Inox – Bí Ẩn Nhỏ Bé Đằng Sau Sức Mạnh Cơ Khí
Phe gài trục Inox là gì?
Phe gài trục Inox (External Retaining Rings), hay còn gọi là inox vòng chặn, phe cài inox, là một vòng kim loại dạng chữ C được thiết kế để ôm sát ngoài trục cố định các chi tiết máy móc. Được chế tạo từ thép không gỉ (inox 304, inox 316, inox 420), sản phẩm này có khả năng chống oxy hóa và chịu lực dọc trục cao, giữ chắc các bộ phận như bạc đạn, bánh răng hay trục động cơ.
Inox 304 và 316 có khả năng chống ăn mòn vượt trội, đặc biệt inox 316 phù hợp với môi trường nước mặn, trong khi inox 420 cứng hơn nhưng ít chống gỉ hơn. Nhờ vậy, nó trở thành giải pháp lý tưởng cho các ứng dụng yêu cầu độ bền cao.
Cấu tạo phe gài trục Inox
Phe gài trục Inox có cấu tạo đơn giản nhưng chắc chắn:
- Thân vòng: Dạng chữ C, làm từ inox, ôm sát trục.
- Lỗ vấu: Một số phe gài có hai lỗ ở đầu vòng để hỗ trợ tháo lắp bằng kìm chuyên dụng.
- Rãnh tiếp xúc: Lắp vừa khít rãnh trục, tạo “vai” giữ chi tiết chắc chắn.
Vật liệu chế tạo phe gài trục Inox
Phe gài trục inox chủ yếu được làm từ thép không gỉ với các loại phổ biến:
- Inox 304: Chống ăn mòn tốt, phù hợp môi trường ẩm ướt.
- Inox 316: Khả năng chống gỉ vượt trội, lý tưởng cho ngành hàng hải.
- Inox 420: Độ cứng cao, chịu lực tốt, thường dùng trong máy móc công nghiệp.
Cách Lựa Chọn Phe Gài Trục Inox
Phe gài trục inox là linh kiện quan trọng dùng để cố định các chi tiết trên trục, như bạc đạn, bánh răng, hay trục động cơ. Để chọn được loại phe gài trục inox phù hợp, bạn cần xem xét các yếu tố sau:
Xác Định Kích Thước Trục
- Đường kính trục: Đây là yếu tố đầu tiên và quan trọng nhất. Phe gài trục inox phải khớp với đường kính trục bạn sử dụng (ví dụ: 4mm, 10mm, 50mm). Đo chính xác đường kính ngoài của trục tại vị trí rãnh để chọn kích thước tương ứng (thường ký hiệu là "D" trong danh mục sản phẩm, như D10 cho trục 10mm).
- Rãnh trên trục: Kiểm tra rãnh đã được gia công sẵn trên trục. Đường kính rãnh (groove diameter) và độ rộng rãnh (groove width) phải phù hợp với thông số của phe gài.
- Ví dụ: Phe gài D10 thường yêu cầu rãnh có đường kính khoảng 9.6mm và độ rộng 1mm.
Chọn Độ Dày Phe Gài
- Khả năng chịu lực: Độ dày của phe gài trục inox ảnh hưởng trực tiếp đến khả năng chịu lực dọc trục.
- Phe mỏng (0.4mm - 0.8mm): Dùng cho tải nhẹ, như trục nhỏ trong đồ gia dụng.
- Phe trung bình (1mm - 1.5mm): Phù hợp với máy móc thông thường.
- Phe dày (2mm - 4mm): Dành cho ứng dụng nặng, như trục lớn trong công nghiệp.
- Ví dụ: Nếu trục 16mm chịu lực vừa phải, chọn phe dày 1.5mm là đủ.
Lựa Chọn Vật Liệu Phù Hợp
Phe gài trục inox có nhiều loại vật liệu, mỗi loại phù hợp với môi trường khác nhau:
- Inox 304: Chống gỉ tốt, dùng trong môi trường ẩm ướt như nước ngọt. Giá vừa phải, phổ biến cho cơ khí thông thường.
- Inox 316: Chống ăn mòn cao, lý tưởng cho môi trường nước mặn, hóa chất, hoặc ngành hàng hải. Giá cao hơn nhưng bền lâu dài.
- Inox 420: Độ cứng cao, chịu lực tốt, nhưng chống gỉ kém hơn, thích hợp cho ứng dụng khô ráo hoặc không yêu cầu chống ăn mòn cao.
- Mẹo: Nếu dùng ngoài trời, ưu tiên inox 304 hoặc 316; nếu trong nhà và tiết kiệm chi phí, inox 420 là lựa chọn tối ưu.
Xác Định Tiêu Chuẩn Sản Xuất
- DIN 471: Là tiêu chuẩn phổ biến nhất cho phe gài trục inox ngoài (external retaining ring). Đảm bảo sản phẩm có kích thước và độ bền đồng bộ, dễ thay thế.
- Kiểm tra: Xác nhận phe gài bạn chọn tuân theo DIN 471 để khớp với rãnh trục tiêu chuẩn.
Xem Xét Ứng Dụng Cụ Thể
- Tải trọng chịu lực: Nếu trục chịu lực lớn (ví dụ: động cơ công nghiệp), chọn phe gài dày hơn và vật liệu cứng như inox 420 hoặc 316.
- Môi trường sử dụng:
- Trong nhà, khô ráo: Inox 420 hoặc 304.
- Ngoài trời, ẩm ướt: Inox 304 hoặc 316.
- Gần biển: Inox 316 là tốt nhất.
- Thẩm mỹ: Nếu lắp ráp sản phẩm cần vẻ ngoài đẹp (như nội thất), chọn inox 304 hoặc 316 với bề mặt bóng.
Kiểm Tra Thông Số Kỹ Thuật
- Đường kính trong: Phải nhỏ hơn đường kính trục một chút để lắp vừa rãnh (ví dụ: D10 có đường kính trong khoảng 9.3mm).
- Độ rộng rãnh sử dụng: Phải khớp với độ rộng rãnh trên trục (thường từ 0.5mm đến 4mm).
- Đàn hồi: Phe gài trục inox cần đủ đàn hồi để giãn ra khi lắp và co lại chắc chắn sau khi vào rãnh.
Chọn Nhà Cung Cấp Uy Tín
- Nguồn gốc: Chọn mua sản phẩm phe gài trục inox từ thương hiệu uy tín như MS-PRO, đảm bảo chất lượng và tiêu chuẩn để tránh mua phải hàng nhái kém chất lượng.
- Sẵn có: Kiểm tra số lượng tồn kho để đáp ứng nhu cầu (ví dụ: Mecsu có sẵn hàng từ D4 đến D200).
- Giá cả: So sánh giá theo vật liệu và kích thước (inox 316 thường đắt hơn inox 420).
Bảng tra cứu thông số kích thước phe gài trục Inox
Dưới đây là bảng tra cứu kích thước phổ biến của phe gài trục Inox:
Sản Phẩm
Đường Kính Trục (mm)
Đường Kính Trong (mm)
Độ Dày (mm)
Vật Liệu

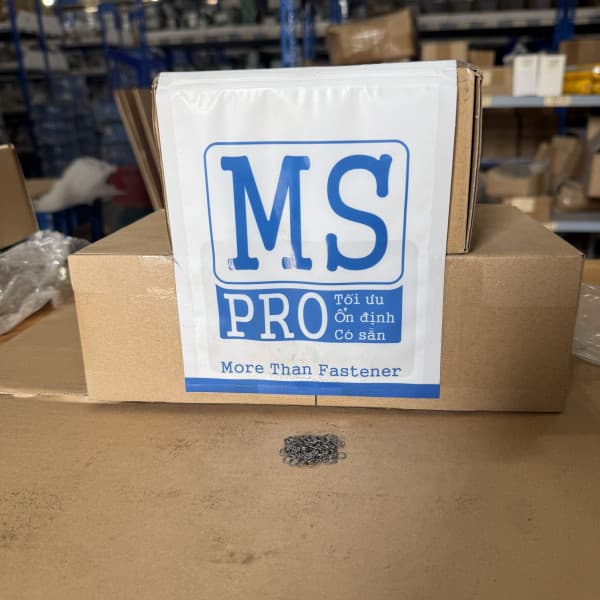

Phe Gài Trục D4
4
3.7
0.4
Inox 420

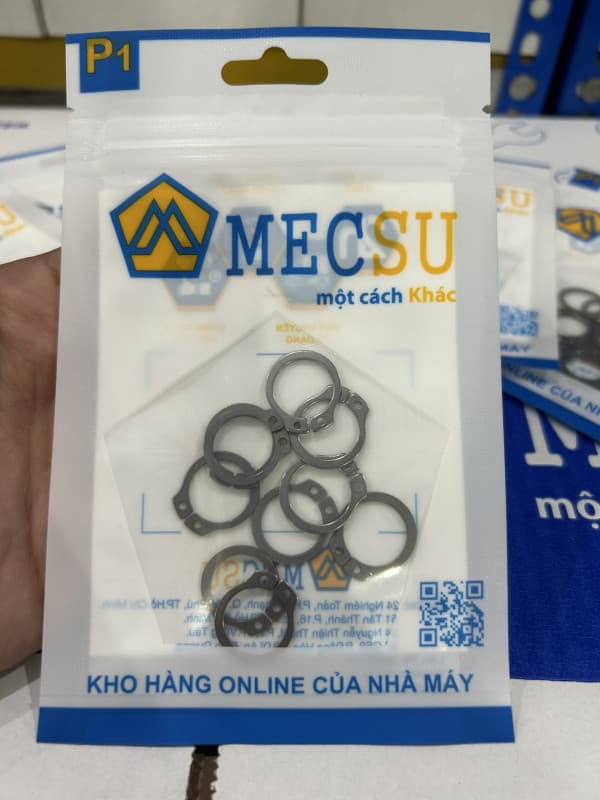

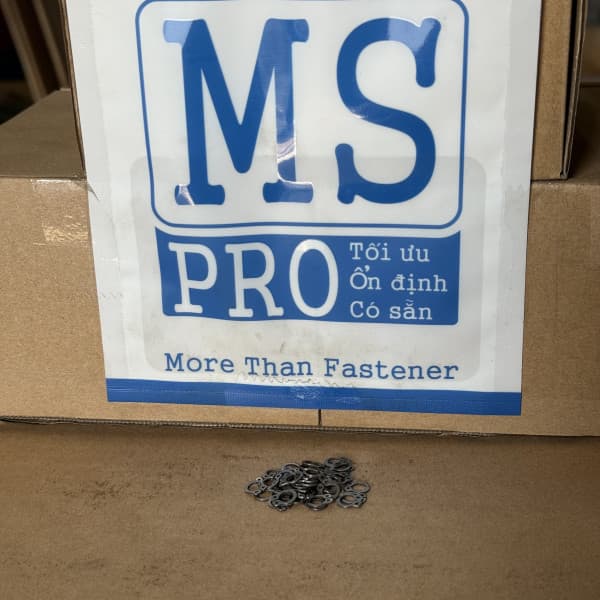

Phe Gài Trục D5
5
4.7
0.6
Inox 420

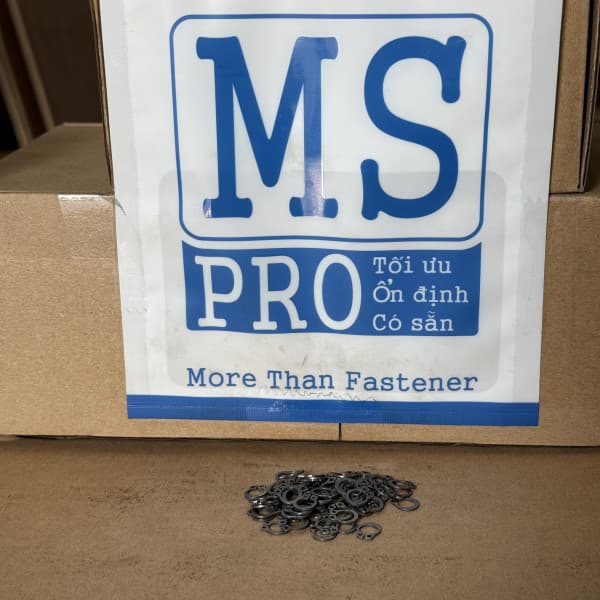

Phe Gài Trục D6
6
5.6
0.7
Inox 304

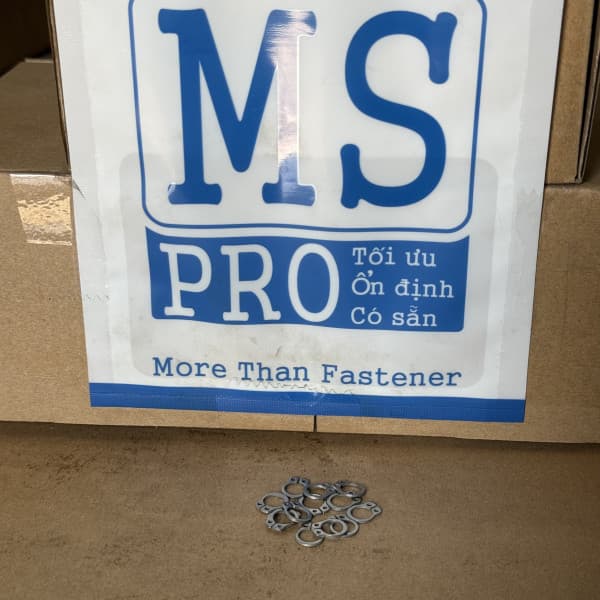

Phe Gài Trục D7
7
6.5
0.8
Inox 420

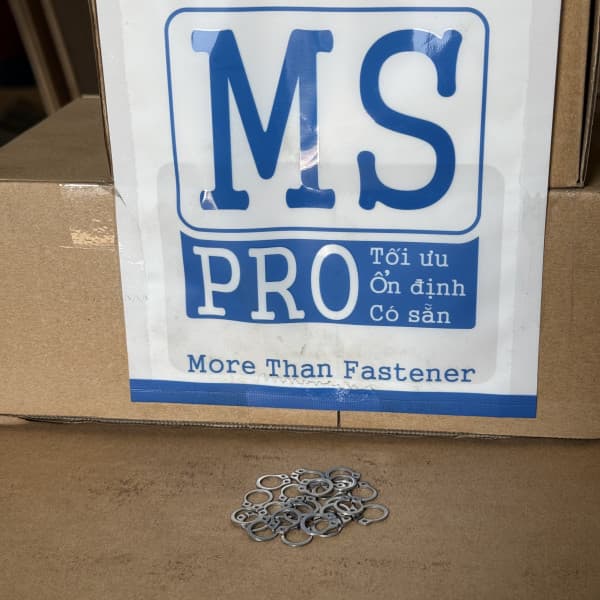

Phe Gài Trục D8
8
7.4
0.8
Inox 304
Phe Gài Trục D9
9
8.4
1.0
Inox 420

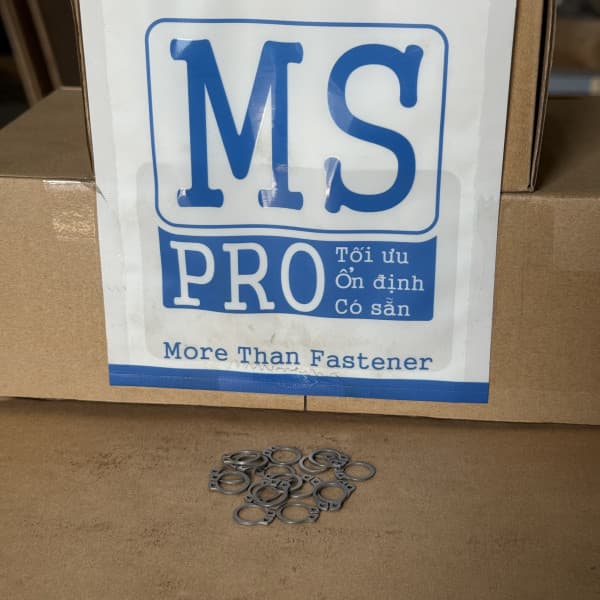

Phe Gài Trục D10
10
9.3
1.0
Inox 304
Phe Gài Trục D11
11
10.2
1.0
Inox 420

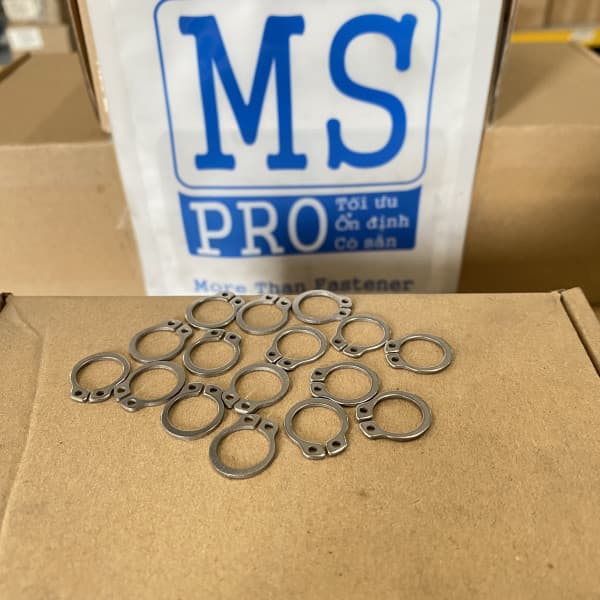

Phe Gài Trục D12
12
11
1.0
Inox 304

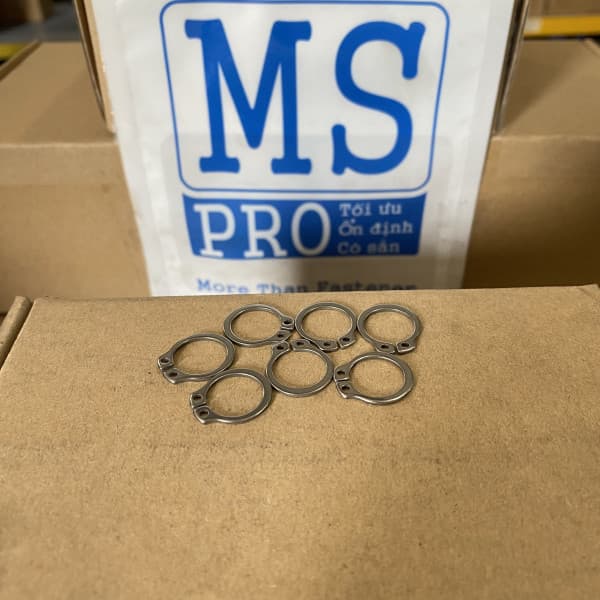

Phe Gài Trục D13
13
11.9
1.0
Inox 420

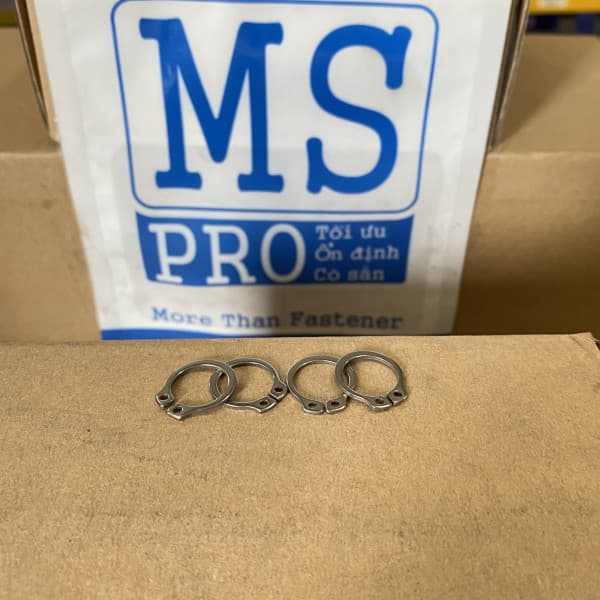

Phe Gài Trục D14
14
12.9
1.0
Inox 420

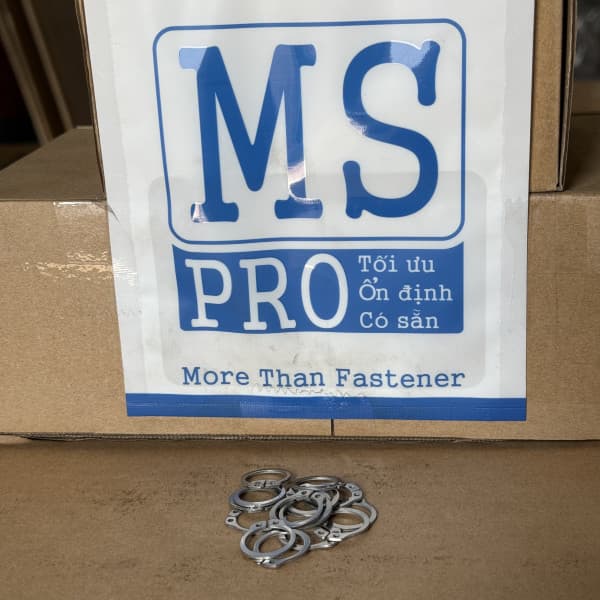

Phe Gài Trục D15
15
13.8
1.0
Inox 304
Phe Gài Trục D16
16
14.7
1.0
Inox 316
Phe Gài Trục D18
18
16.5
1.2
Inox 304
Phe Gài Trục D20
20
18.5
1.2
Inox 420
Phe Gài Trục D25
25
23.2
1.2
Inox 420
Phe Gài Trục D30
30
28.6
1.5
Inox 420
Phe Gài Trục D35
35
32.2
1.5
Inox 316
Phe Gài Trục D40
40
36.5
1.75
Inox 420
Phe Gài Trục D45
45
41.5
1.75
Inox 316
Phe Gài Trục D50
50
45.8
2.0
Inox 420
Phe Gài Trục D60
60
55.8
2.0
Inox 420
Phe Gài Trục D70
70
65.5
2.5
Inox 420
Phe Gài Trục D80
80
74.5
2.5
Inox 420
Phe Gài Trục D90
90
84.5
3.0
Inox 420
Một số ứng dụng phe gài trục Inox
Phe gài trục Inox được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và độ bền cao:
Công nghiệp chế tạo máy móc
- Phe gài trục Inox được sử dụng để cố định các chi tiết như vòng bi (bạc đạn), bánh răng hoặc trục quay trong động cơ và máy móc sản xuất.
- Đảm bảo các bộ phận không bị dịch chuyển dọc trục trong quá trình vận hành với tốc độ cao hoặc tải trọng lớn.
Ngành ô tô và xe máy
- Dùng để giữ chặt các linh kiện trong hệ thống truyền động, trục khuỷu, hoặc trục bánh xe.
- Nhờ khả năng chống gỉ, phe gài trục Inox phù hợp với các điều kiện vận hành ngoài trời, tiếp xúc với nước mưa hoặc bụi bẩn.
Công nghiệp hàng hải
- Ứng dụng trong các thiết bị hàng hải như động cơ tàu, hệ thống lái hoặc máy bơm nước biển.
- Vật liệu inox (thường là inox 316) giúp chống lại sự ăn mòn từ nước mặn, tăng tuổi thọ cho các bộ phận máy móc.
Hướng dẫn lắp đặt phe gài trục Inox cụ thể
Để lắp đặt phe gài trục Inox đúng cách, bạn cần thực hiện theo các bước chúng tôi hướng dẫn như sau:
- Bước 1: Sử dụng kìm mở phe chuyên dụng để kẹp và mở rộng phe cài, giúp dễ dàng đưa vào rãnh lắp đặt.
- Bước 2: Đưa phe cài vào đúng vị trí trên trục hoặc bánh răng, đảm bảo nó nằm gọn trong rãnh gia công.
- Bước 3: Kiểm tra lại vị trí của phe cài, đảm bảo nó đã gắn chắc chắn để cố định trục và bánh răng, giúp hệ thống vận hành ổn định.
-----------------------------------------------------------------------------------------------------------------------------------------------------------
