Đầu nối khí ren ngoài - đồng CDC (hay còn gọi là đầu nối khí đồng thau, khớp nối ren ngoài; tiếng Anh

Đầu Nối Khí Ren Ngoài - Đồng CDC: Giải Pháp Kết Nối Chắc Chắn Với Hai Loại Cong và Thẳng

Đầu nối khí ren ngoài - đồng CDC (hay còn gọi là đầu nối khí đồng thau, khớp nối ren ngoài; tiếng Anh: Brass Khí nén Lắp với ren đầu đực) là một điều kiện quan trọng trong hệ thống nén khí, giúp kết nối ống dẫn khí với thiết bị một cách chắc chắn và bền bỉ. Được sản xuất bởi CDC Pneumatics – thương hiệu uy tín từ Hàn Quốc, sản phẩm này nổi bật với chất liệu đồng thau chống ăn mòn, thiết kế đa dạng (cong và thẳng), và khả năng tương thích cao. Hãy cùng khám phá các mã kết nối ren ngoài khí cụ - đồng CDC hiện đang được phân phối tại Mecsu.vn, từ đặc điểm, thông số kỹ thuật, ứng dụng đến lợi ích nổi bật của từng loại!

Đầu Nối Khí Ren Ngoài - Đồng CDC Là Gì?

Đầu nối khí cụ ngoài - đồng CDC là thiết bị được sử dụng để kết nối ống khí cụ (PU, nylon) với các thiết bị nén khí (như xi-lanh, van, máy nén khí) thông qua ren ngoài (PT). Được làm từ chất liệu đồng thau mạ Niken, sản phẩm này có hai loại chính: công (BPL series) và thẳng (BPC series), giúp người dùng linh hoạt đơn vị lựa chọn theo nhu cầu bố trí hệ thống.

Nguyên Lý Hoạt Động Của Đầu Nối Khí Ren Ngoài - Đồng CDC

Đầu nối ren ngoài khí cụ - đồng CDC hoạt động dựa trên cơ chế kết nối cơ học đơn giản nhưng hiệu quả:

• Kết nối với thiết bị:

• Ren ngoài (PT) trên kết nối đầu (ví dụ: R04, R03, R02) được phép vào ren trong của thiết bị (như van, xi-lanh) để tạo kết nối chắc chắn.

• Chất liệu đồng mạ niken đảm bảo kín cao, ngăn rỉ khí.

• Kết nối với ống khí:

• Bắt đầu lại kết nối bằng cách sử dụng kết nối nhấn cơ chế (đẩy vào), cắm ống khí (phi 4mm, 6 mm, 8 mm, 10 mm, 12 mm) vào để giữ chắc chắn.

• Một số thiết kế có thể sử dụng cơ chế nén chặt để tăng cường độ an toàn.

• Ứng dụng trong hệ thống:

• Loại công (BPL): Thay đổi hướng khí ở góc 90°, phù hợp với các không thu hẹp.

• Loại thẳng (BPC): Kết nối thẳng, giữ dòng khí chảy ổn định, không đổi hướng.

Lưu Ý Khi Sử Dụng:

• Đảm bảo ren ngoài (R01, R02, v.v.) phù hợp với ren trong của thiết bị.

• Sử dụng băng keo chống rò (PTFE tape) khi lắp ren để tăng độ kín.

• Không sử dụng trong môi trường vượt quá áp suất 1600 Kpa hoặc nhiệt độ ngoài khoảng -20°C đến 80°C.

Cấu Tạo và Ưu Điểm Nổi Bật

Cấu Tạo Cơ Bản

Ưu Điểm Nổi Bật

• Chất liệu đồng thau cao cấp: Chống ăn mòn, bền bỉ, phù hợp với nhiều môi trường.

• Bề mặt mạ niken: Tăng độ bền, chống oxi hóa, đảm bảo thẩm mỹ.

• Thiết kế đa dạng: Có cả loại cong (BPL) và thẳng (BPC), đáp ứng mọi nhu cầu bố trí hệ thống.

• Khả năng chịu áp suất cao: Lên đến 1600 Kpa, áp suất âm -750 mmHg.

• Chịu nhiệt tốt: Hoạt động ổn định trong khoảng -20°C đến 80°C.

• Dễ lắp đặt: Kết hợp cơ chế nhấn kết nối và ren ngoài, không cần dụng cụ phức tạp.

Thông Số Kỹ Thuật Tham Khảo

Dựa trên sản phẩm BPL12-R04 và BPC12-R04, dưới đây là thông số kỹ thuật tiêu biểu của đầu nối khí ren ngoài - đồng CDC:

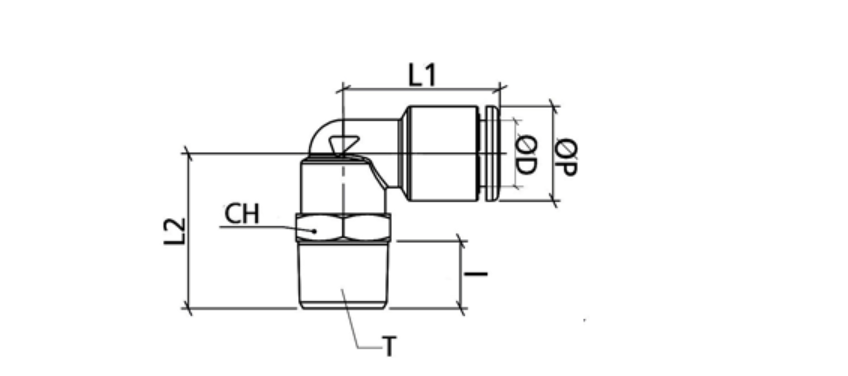

Đầu Nối Cong (BPL12-R04)

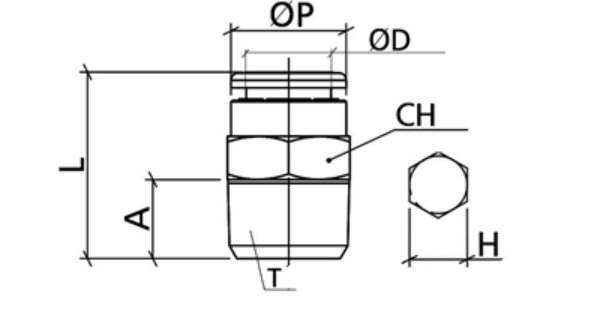

Đầu Nối Thẳng (BPC12-R04)

Lưu ý: Các thông số trên áp dụng cho mã BPL12-R04 và BPC12-R04. Các mã khác (BPL10-R03, BPC08-R02, v.v.) có thể có kích thước và thông số khác. Liên hệ Mecsu.vn để biết chi tiết.

Các Loại Đầu Nối Khí Ren Ngoài - Đồng CDC Tại Mecsu.vn

Dưới đây là các loại đầu nối khí ren ngoài - đồng CDC phổ biến, được chia theo kiểu dáng cong và thẳng:

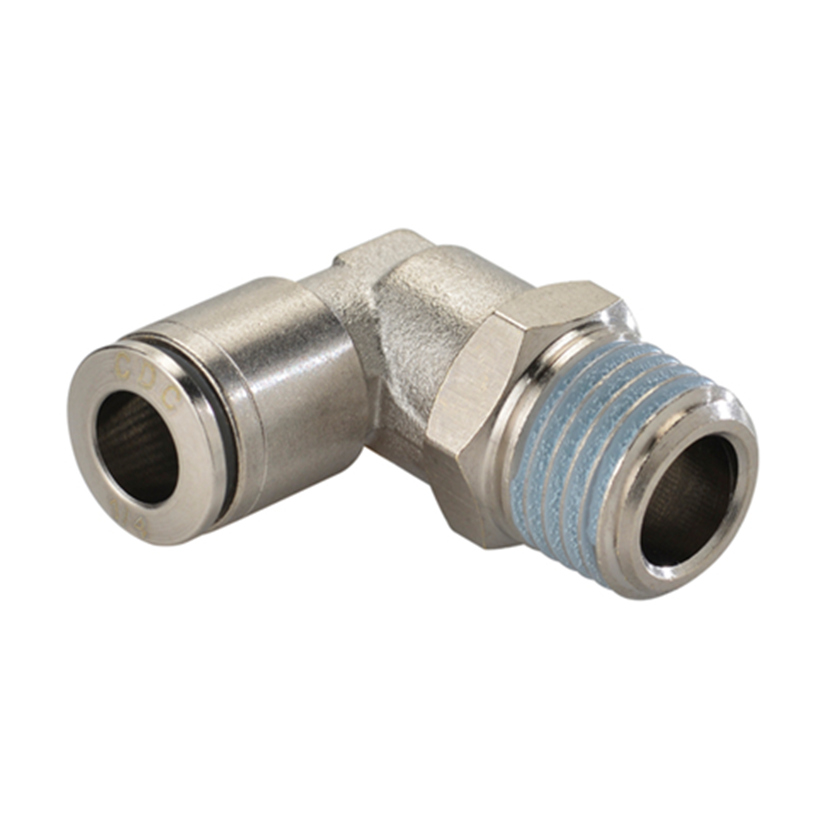

1. Đầu Nối Khí Cong Ren Ngoài - Đồng CDC (BPL Series)

Đầu nối khí cong ren ngoài - đồng CDC (hay đầu nối chữ L) có thiết kế góc 90°, giúp thay đổi hướng dòng khí một cách gọn gàng, phù hợp cho các không gian hạn chế.

Đặc Điểm Nổi Bật

• Góc 90° tiện lợi: Thay đổi hướng dòng khí, tiết kiệm không gian.

• Chất liệu đồng thau mạ niken: Chống ăn mòn, bền bỉ, thẩm mỹ cao.

• Đa dạng kích thước: Hỗ trợ ống phi 4mm, 6mm, 8mm, 10mm, 12mm và ren từ R01 (1/8") đến R04 (1/2").

Danh Sách Mã Sản Phẩm

Ứng Dụng

• Kết nối ống khí với thiết bị trong không gian hẹp, cần thay đổi hướng dòng khí.

• Sử dụng trong dây chuyền sản xuất tự động, hệ thống khí nén công nghiệp.

2. Đầu Nối Khí Thẳng Ren Ngoài - Đồng CDC (BPC Series)

Đầu nối khí thẳng ren ngoài - đồng CDC được thiết kế để kết nối ống khí với thiết bị trên cùng một đường thẳng, đảm bảo dòng khí chảy ổn định, không đổi hướng.

Đặc Điểm Nổi Bật

• Thiết kế thẳng: Giữ dòng khí chảy mượt mà, không bị cản trở.

• Chất liệu đồng thau mạ niken: Chống ăn mòn, bền bỉ, phù hợp với nhiều môi trường.

• Đa dạng kích thước: Hỗ trợ ống phi 4mm, 6mm, 8mm, 10mm, 12mm và ren từ R01 (1/8") đến R04 (1/2").

Danh Sách Mã Sản Phẩm

Ứng Dụng

• Kết nối thẳng giữa ống khí và thiết bị trong hệ thống khí nén.

• Sử dụng trong các hệ thống cần dòng khí chảy ổn định, như máy nén khí, bộ lọc khí.

Ứng Dụng Thực Tế Của Đầu Nối Khí Ren Ngoài - Đồng CDC

Đầu nối khí ren ngoài - đồng CDC được sử dụng rộng rãi trong nhiều lĩnh vực:

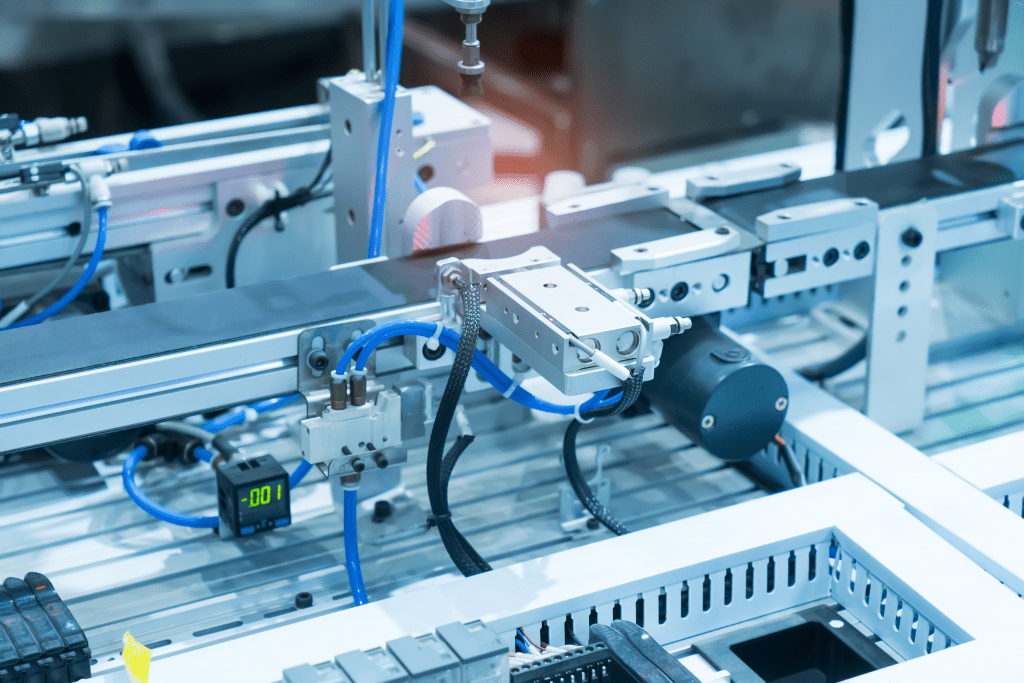

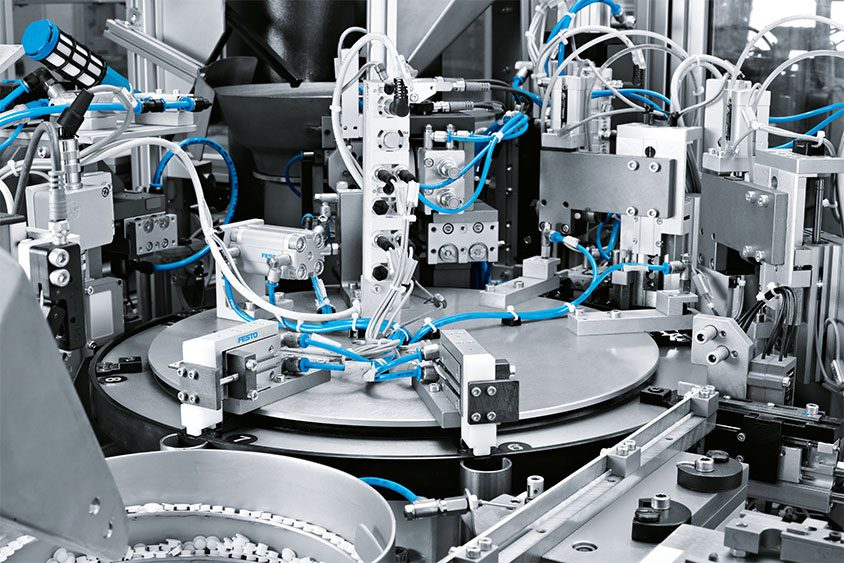

• Công nghiệp sản xuất: Kết nối ống khí với xi-lanh, van khí nén trong dây chuyền sản xuất tự động, máy đóng gói, máy ép nhôm.

• Ngành thực phẩm: Ứng dụng trong các hệ thống khí nén của dây chuyền sản xuất thực phẩm, nhờ chất liệu đồng thau an toàn, chống ăn mòn.

• Công nghiệp ô tô: Sử dụng trong các hệ thống khí nén tại garage sửa chữa, như kết nối với súng hơi, máy bắn ốc.

• Xây dựng: Hỗ trợ kết nối các máy móc khí nén như búa hơi, máy khoan hơi tại công trường.

Hướng Dẫn Sử Dụng và Bảo Quản

Hướng Dẫn Sử Dụng

• Chuẩn bị: Đảm bảo ren ngoài (R01, R02, v.v.) phù hợp với ren trong của thiết bị.

• Lắp ren: Sử dụng băng keo PTFE để quấn quanh ren ngoài, sau đó vặn chặt vào thiết bị.

• Kết nối ống khí: Đẩy ống khí (phi 4mm, 6mm, v.v.) vào đầu còn lại của đầu nối cho đến khi nghe tiếng "click".

• Kiểm tra: Khởi động hệ thống để kiểm tra rò rỉ khí, đảm bảo kết nối ổn định.

Mẹo Bảo Quản

• Vệ sinh định kỳ: Lau sạch bụi, dầu mỡ bám trên đầu nối để tránh ăn mòn.

• Bảo quản đúng cách: Để nơi khô ráo, tránh tiếp xúc với hóa chất ăn mòn mạnh.

• Tránh va đập mạnh: Không làm rơi hoặc va đập để tránh làm hỏng ren hoặc thân đầu nối.

So Sánh Đầu Nối Khí Ren Ngoài - Đồng CDC Với Các Thương Hiệu Khác

Đầu nối khí ren ngoài - đồng CDC nổi bật với chất liệu đồng thau mạ niken cao cấp, độ bền cao và giá cả hợp lý, phù hợp cho nhiều ứng dụng công nghiệp.

Giá Bán Tham Khảo và Nơi Mua Uy Tín

Giá Bán Tham Khảo

Lưu ý: Giá có thể thay đổi tùy thời điểm. Liên hệ Mecsu.vn để nhận báo giá chi tiết.

Nơi Mua Uy Tín

• Mecsu.vn: Nhà phân phối chính hãng các sản phẩm CDC, đảm bảo chất lượng, giá cạnh tranh, giao hàng nhanh chóng.

• Đại lý chính hãng: Chọn mua tại các nhà cung cấp uy tín để tránh hàng giả, hàng kém chất lượng.

Một Số Hình Ảnh Thực Tế

Lưu Ý Quan Trọng Khi Sử Dụng

• Chọn đúng kích thước: Đảm bảo size ống (4mm, 6mm, 8mm, 10mm, 12mm) và ren ngoài (R01, R02, v.v.) phù hợp với hệ thống.

• Sử dụng băng keo PTFE: Quấn băng keo chống rò khi lắp ren để tăng độ kín.

• Không vượt áp suất cho phép: Sử dụng trong khoảng 0-1600 Kpa để đảm bảo an toàn.

• Kiểm tra kết nối kỹ lưỡng: Đảm bảo vặn chặt ren và cắm ống đúng vị trí để tránh rò rỉ khí.

• Tránh môi trường khắc nghiệt: Hạn chế tiếp xúc với hóa chất ăn mòn mạnh để bảo vệ lớp mạ niken.

FAQ - Câu Hỏi Thường Gặp Về Đầu Nối Khí Ren Ngoài - Đồng CDC

1. Đầu nối khí ren ngoài - đồng CDC có thể sử dụng với loại ống nào?

Đầu nối khí ren ngoài - đồng CDC (BPL và BPC series) được thiết kế để sử dụng với ống khí PU hoặc nylon có đường kính phi 4mm, 6mm, 8mm, 10mm, 12mm. Đảm bảo ống được cắt thẳng và không bị méo mó trước khi kết nối để tránh rò rỉ.

2. Sự khác biệt giữa đầu nối cong (BPL) và thẳng (BPC) là gì?

• Đầu nối cong (BPL): Có thiết kế góc 90°, phù hợp cho các hệ thống cần thay đổi hướng dòng khí, đặc biệt trong không gian hẹp.

• Đầu nối thẳng (BPC): Kết nối trên cùng một đường thẳng, đảm bảo dòng khí chảy ổn định, không đổi hướng, thích hợp cho các hệ thống cần luồng khí mượt mà.

3. Đầu nối này có thể chịu được áp suất và nhiệt độ bao nhiêu?

Đầu nối khí ren ngoài - đồng CDC có thể chịu áp suất làm việc từ 0 đến 1600 Kpa, áp suất âm -750 mmHg, và hoạt động ổn định trong khoảng nhiệt độ từ -20°C đến 80°C. Không nên sử dụng ngoài các giới hạn này để tránh hư hỏng.

4. Làm cách nào để kiểm tra và xử lý nếu kết nối đầu tiên bị rò rỉ khí cụ?

• Kiểm tra tra: Sử dụng dung dịch xà phòng bôi trơn lên khu vực kết nối, nếu thấy bọt khí nổi lên thì có rò rỉ.

• Xử lý:

• Với kết nối ren: Quấn thêm băng keo PTFE và keo chặt lại.

• Với ống kết nối: Kiểm tra ống xem đã được đưa vào vị trí chính xác chưa, nếu cần thì cắt lại ống đầu cho thẳng và lắp lại.

5. Tại sao nên sử dụng đầu nối đồng mạ niken thay vì nhựa?

Đầu nối đồng mạ niken (như CDC BPL/BPC) có độ bền cao hơn, chịu áp suất và nhiệt độ tốt hơn, đồng thời chống ăn mòn hiệu quả, phù hợp với môi trường công nghiệp giải quyết khắc nghiệt. Trong khi đó, kết nối nhựa thường rẻ hơn nhưng dễ bị nứt khi chịu áp lực cao hoặc nhiệt độ thay đổi.

6. Tôi có thể tái sử dụng đầu nối khí ngoài trời - đồng CDC không?

Có, ren ngoài kết nối khí - đồng CDC có thể tái sử dụng nếu không bị hỏng. Tuy nhiên, sau mỗi lần tháo lắp, bạn nên kiểm tra trạng thái ren và ống kết nối đầu tiên để đảm bảo không bị mòn hoặc biến dạng. Nếu phát hiện hư hỏng, hãy thay thế để tránh rò rỉ khí cụ.

7. Làm thế nào để bảo vệ kết nối khi không sử dụng?

• Lau sạch bụi, dầu mỡ trên đầu nối.

• Bảo quản ở nơi khô ráo, thoáng mát, tránh tiếp xúc với hóa chất ăn mòn.

• Đóng gói cẩn thận để tránh va đập làm hỏng ren hoặc thân đầu nối.

8. Tôi nên chọn mã sản phẩm nào cho hệ thống của mình?

Lựa chọn phụ thuộc vào mã sản phẩm (BPL hoặc BPC):

• Ống kích thước: Ví dụ: nếu sử dụng ống phi 12 mm, hãy chọn mã như BPL12-R04 hoặc BPC12-R04.

• Ren kích thước: Đảm bảo ren ngoài (R01, R02, R03, R04) phù hợp với ren trong thiết bị.

• Hình phong cách: Chọn loại công (BPL) nếu cần đổi hướng, hoặc loại thẳng (BPC) nếu cần kết nối thẳng.
  Liên hệ Mecsu.vn để được tư vấn chi tiết hơn.

Lý Do Nên Chọn Đầu Nối Khí Ren Ngoài - Đồng CDC Tại Mecsu.vn

• Hãng chính: Sản phẩm của CDC Pneumatics, có bằng chứng rõ ràng.

• Tư vấn chuyên nghiệp: Đội ngũ hỗ trợ tận tâm, giải đáp mọi thắc mắc.

• Giao hàng nhanh: Đảm bảo đúng hẹn, hỗ trợ đổi trả nếu có lỗi.

• Giá cả cạnh tranh: Nhiều ưu đãi hấp dẫn, tiết kiệm chi phí cho khách hàng.

Đầu kết nối khí ngoài - đồng CDC với hai loại công (BPL) và thẳng (BPC) mang đến giải pháp kết nối linh hoạt, bền bỉ cho mọi hệ thống khí nén. Với các mã sản phẩm đa dạng như BPL12-R04, BPC12-R04, bạn có thể dễ dàng tìm thấy sản phẩm phù hợp tại Mecsu.vn. Hãy truy cập ngay Mecsu.vn để đặt mua và nhận tư vấn chi tiết về sản phẩm chất lượng này!
